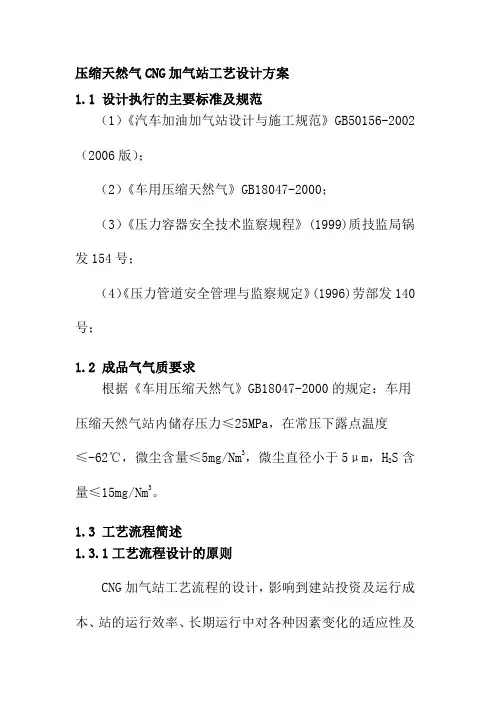

压缩天然气CNG加气站工艺设计方案1.1 设计执行的主要标准及规范（1）《汽车加油加气站设计与施工规范》GB50156-2002（2006版）；（2）《车用压缩天然气》GB18047-2000；（3）《压力容器安全技术监察规程》(1999)质技监局锅发154号；（4）《压力管道安全管理与监察规定》(1996)劳部发140号；1.2 成品气气质要求根据《车用压缩天然气》GB18047-2000的规定：车用压缩天然气站内储存压力≤25MPa，在常压下露点温度≤-62℃，微尘含量≤5mg/Nm3，微尘直径小于5μm，H2S含量≤15mg/Nm3。

1.3 工艺流程简述1.3.1工艺流程设计的原则CNG加气站工艺流程的设计，影响到建站投资及运行成本、站的运行效率、长期运行中对各种因素变化的适应性及运行的安全可靠性。

加气站的工艺设计应根据气源条件、环境状况、加气量和加气车辆的特点，经综合分析和技术、经济对比后确定。

由于加气站发展至今，其工艺流程已相当成熟，根据现行国家标准《车用压缩天然气》GB18047-2000和《汽车加油加气站设计与施工规范》GB50156-2002（2006版）的规定，CNG加气站的工艺流程应包括以下几个部分：原料天然气气质处理（过滤）、计量、调压及天然气增压、高压天然气储存及分配、天然气充装。

1.3.2工艺流程简述从西南油气田主干管来的天然气压力约0.30～0.45MPa 的原料天然气进站后，经过过滤调压、将压力稳定至0.3MPa，然后经缓冲进入天然气压缩机。

经过压缩机增压后，天然气压力达到25Mpa；再进入后置高压脱水装置深度脱去其中的水分，使其露点达到或低于-62℃（常压下），脱水后的高压天然气由顺序程控盘进入高、中、低压三组储气井储存，再经加气机向车辆加气，或直接由压缩机经加气机向汽车加气。

当车载储气瓶内的压力达到20MPa时，自动关闭充气阀门。

接着将站内储气井压力加到25MPa后，自动停机。

CNG加气母站主要设备工艺参数CNG（压缩天然气）加气母站是供应自然气燃料的关键设施之一、以下是CNG加气母站的主要设备和工艺参数的详细说明：1.压缩机：压缩机是CNG加气母站的核心设备，用于将天然气从地面管道压缩至一定压力，通常为25-35MPa。

常用的压缩机类型包括离心式压缩机和往复式压缩机。

一般而言，往复式压缩机适用于小型CNG加气站，而离心式压缩机适用于大型CNG加气母站。

2.高压储气系统：高压储气系统由储气瓶、气瓶组等组成，主要用于存储压缩后的天然气。

储气瓶通常为钢制或复合材料制成，具有较高的抗压能力和安全性能。

气瓶组由多个储气瓶组成，可以根据需要进行扩展。

3.燃气测量和控制系统：为确保加气过程中天然气的精确计量和安全性，CNG加气母站配备了燃气测量和控制系统。

该系统包括气量计、压力传感器、温度传感器、阀门等设备，可以实时监测和控制压缩天然气的流量、压力和温度。

4.气体净化系统：为了确保加气过程中天然气的纯度和清洁度，CNG加气母站采用气体净化系统进行气体处理。

该系统主要包括过滤器、水分分离器、油分离器和除尘器等设备，可以去除天然气中的杂质、湿度和油污等物质。

5.安全保护系统：由于CNG具有易燃易爆的特性，CNG加气母站配备了多重安全保护系统，包括火灾报警系统、排气系统、泄漏报警系统、自动切断阀等。

这些系统可以监测和控制气体压力、温度和泄漏等情况，确保加气过程的安全性。

除了以上主要设备和工艺参数，CNG加气母站还可能包括其他辅助设备和系统，如压力调节系统、防爆设备、通风系统和废气处理设备等，以满足使用和运行过程中的各项要求，并确保CNG加气母站的安全和高效运行。

总结起来，CNG加气母站的主要设备工艺参数包括压缩机、高压储气系统、燃气测量和控制系统、气体净化系统和安全保护系统。

这些设备和系统的选择和配置需根据加气站的规模、使用需求和安全要求等因素进行优化设计。

压缩天然气加气站的主要工艺流程和设备说明一、加气站概述1．加气站的基本功能加气站是为燃气汽车储气装置充装车用压缩天然气的专门场所.2．加气站的主要工艺设备组成加气站的主要设备包括：气体干燥器（国内设备）、压缩机组、储气瓶组、加气装置等。

3．工艺设备的作用①气体干燥器:主要是对进站的天然气进行脱水，防止在减压膨胀降温过程中出现冰堵。

②压缩机组：主要是实现对天然气的增压.③储气瓶组：主要是用来存储压缩气体，常用的有两种规格。

④加气设备:一般有加气机和加气柱，主要对天然气汽车加气。

二、加气站的主要工艺流程加气站的主要工艺流程为：原料天然气进站后,进入压缩机组，由压缩机压缩到25Mpa，此时可直接通过加气装置,将压缩天然气加气给汽车,也可将压缩天然气储存在储气瓶组内，再向汽车加气。

大致流程如图:加气站主要是把压缩机组、储气瓶组、加气机（柱)等设备有机的结合起来，连接成一个成套系统装置，在运行过程中通过利用控制系统，动态地控制整个加气站各个工艺设备，形成加气过程。

三、加气站项目主要设备说明1．撬装式压缩机组撬装式压缩机组可以说是一个模块化的加气站,它具有高可靠性、便于安装、便于维修、运营费用低、噪音小、环境适应性强等优点。

本套压缩机组采用撬装式结构，撬装底盘上安装了压缩机、电机、控制系统、安全防护系统、冷却系统等，撬块外部配备具有隔音、降噪、防火作用的防护罩。

主驱动器为防爆电动机.撬装式压缩机系统的主要功能表①压缩机的主要特点：●运行过程中震动较小,易损件使用寿命长,保持在8000小时以上,因此可确保更高的可靠性和效率。

●安装空间小。

●维修时容易接近压缩机内部零件。

●维修间隔时间长。

这样使机械部件能平稳地运转，就没有振动传递到周围的环境。

因此只需要一个简单的混凝土基础就足以经受得住模块的静重.②压缩机润滑系统压缩机气缸为无油润滑,从而保证了气体的质量。

③安全控制系统除由PLC自动控制的系统气压、油压、气温、油温、振动及过载等涉及安全的保护外,系统布置了多点可靠的超压天然气卸放装置;同时布置了由PLC控制的可燃气体报警器及切断装置，该装置与供电、供气系统形成了闭锁关系，可自动切断压缩机进气和供电.④站内控制系统加气站采用PLC自动控制系统，每个压缩机撬块中设一套PLC控制系统.PLC可以集中控制压缩机所有功能，并可同时控制电机、冷却系统、回收系统等的所有操作，保证压缩机能安全运行。

CNG常规加气站，从站外天然气管道取气，经工艺处理并增 压后，通过加气机给汽车CNG储气瓶充装车用CNG的场所。
CNG加气站工艺
1、CNG加气母站工艺流程：
CNG加气母站气源来自天然气高压管网，过 滤计量后进入干燥器进行脱水处理，干燥后的气体通 过缓冲罐进入压缩机加压。压缩后的高压气体分为两 路：一路通过顺序控制盘，进入储气井，再通过加气
对天然气压力起到缓冲作用，保证天然气平稳的进入 压缩机，减轻进气脉冲对压缩机带来振动；同时也能
过滤掉天然气中的杂质，净化天然气。
CNG加气站设备介绍
缓冲罐：
CNG加气站设备介绍
压缩机：
压缩机是整个加气站的心脏，压缩机性能的好坏直接影响到 整个加气站运行的可靠性和经济性。
压缩机按压缩方式不同，可分为两大类： ① 动力式：透干式、离心式等；
本低
减少地面冲击波范
的安全性
围和强度
耐压试验无法检验
供气阻力大、管阀漏点 爆炸事故发生时，地 强度和密封性、制造
多，增加了不安全因素；
10
缺点
面冲击波的辐射范 缺陷不能及时发现、 每年支付的维护费用多，
围大、强度大
排污不彻底容易对
增加了后期的工期成本
套管造系统（加气机）：
CNG加气站设备介绍
压缩机的注意事项：
① 盘车时，要轻松自然，无卡死和敲击声 ；
② 电压正常，辅助启动后，油压、水压和 注油正常;
③ 压缩机启动前，保证无人维修和检查压 缩机，无异物在压缩机上；
④ 机器严禁超温超压，严禁缺油；
CNG加气站设备介绍 顺序控制 （1盘）：工作原理：
顺序控制盘的功能是压缩的天然气按高 、中、低的顺序依次分配到每个独立储气瓶 。当压缩机排天然气压力达到设定压力时， 就优先打开高压顺序阀对高压瓶行充,其次 是达到中压组设定压力时就打开压力顺序阀 对中压瓶组进行，最后达到低压组设定压力 时就打开低压顺序阀对低压瓶组进行充气（
