室内照明线路的安装与调试

照明线路的安装、运行及维护范文一、照明线路的安装照明线路是指供给室内或者室外照明设备使用的电线电缆线路。

照明线路的安装是保证照明设备正常运行的重要环节，安装不当会影响照明效果，甚至可能引发安全事故。

因此，在安装照明线路时，必须遵循一定的规范和安全标准。

1. 施工前准备工作在进行照明线路的安装之前，首先要明确照明设备的位置、数量和功率需求，然后根据需求设计线路布置方案。

同时，要保证施工场地的通风良好，防止气体积聚引发火灾。

2. 选择合适的电线电缆根据照明设备的功率、距离和使用条件选择合适的电线电缆。

通常情况下，室内照明线路可以使用铜芯电线，室外照明线路应选择耐候性好的防水电缆。

3. 线路布置根据设计方案进行线路布置，要保证线路走向合理，避免与其他设备的线路交叉，同时要留出足够的安全间距。

在布置线路时，要注意电线电缆的保护，避免损坏。

4. 连接照明设备将电线电缆与照明设备进行连接，要根据设备的接线要求进行正确接线，确保电路的正常通断。

5. 接地保护照明线路必须进行接地保护，确保人身安全。

在安装过程中，要合理安排接地点的位置，选择合适的接地方法，并保证接地电阻符合规范要求。

二、照明线路的运行照明线路的运行是指照明设备正常使用的过程，要保证线路的安全、稳定和节能运行。

1. 定期检查定期对照明线路进行检查，查看线路是否存在漏电、发热、老化等问题，及时修复或更换损坏的电线电缆。

2. 保持清洁定期清洁照明设备和线路，确保无尘、无水、无污物，避免照明设备受阻碍以及生锈等问题。

3. 节约用电在使用照明设备时，要注意合理使用，并采取节能措施，如使用节能灯具、降低功率等，减少对线路的负荷，提高线路的使用寿命。

4. 防止过载定期检查线路的负荷情况，如发现负荷过重，应采取相应措施进行分散，防止线路过载导致安全事故的发生。

三、照明线路的维护照明线路的维护是为了保证线路的安全可靠运行，延长线路的使用寿命。

1. 定期巡检定期巡查照明线路，及时发现线路存在的问题，并进行维修或更换工作，防止故障扩大。

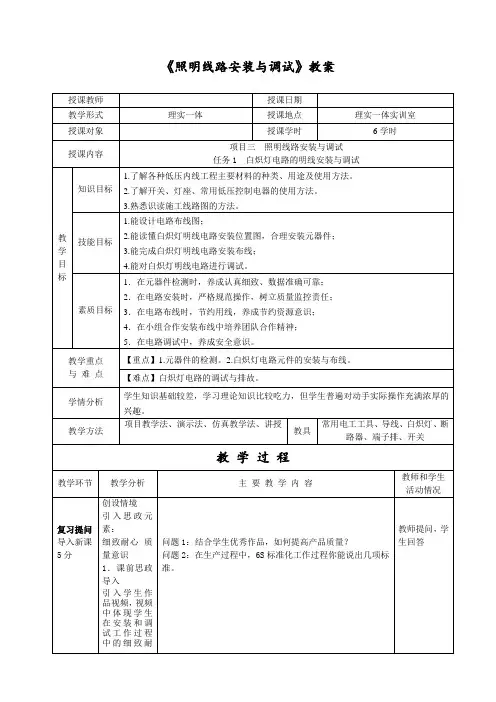

《照明线路安装与调试》教案一、电线、电缆1.室内低压配电电线种类2.电线安全载流量二、低压线路控制电器1.闸刀开关（1）闸刀开关结构、符号(2)闸刀开关的选用2.低压断路器(1)低压断路器外形及结构（2）空气断路器型号及表示方法三、电灯1.白炽灯2.气体放电灯3.节能灯四、灯控开关1.灯控开关种类2.开关的允许电压电流五、电气工程识图（一）低压配电线路基础知识及识图1.图形符号2.图纸要求及内容（二）弱电配电线路基础知识及识图1.弱电配电线路图纸种类及功能装布线工艺，行电路安装、调试与排故。

分组操作，每组四人，每人独立完成，教师巡回辅导。

根据根据设计好的电路布线图，进行电路安装、接线、调试和排故。

思考：1.电路图相线、零线接线位置，认准灯座的相线和零线位置。

2.按照位置图安装元器件，根据电路布线图接线。

一、管槽材料1.塑料电线管2.钢质电线管3.线槽4.接续管件5.线管的固定器件二、接线箱盒1.配电箱2.接线盒三、管路配置工艺要求及焊接1.切管2.管的弯曲四、室内低压线路施工方法及步骤1.布管2.箱盒的位置选择规定3.线管布线工艺（1）选择线管规格（2）装设拉线盒（3）线管弯曲角度（4）弯管器弯管方法（5）管道敷设1)塑料管。

2)钢管。

3)管路沉降缝的补偿措施。

管路沉降缝的补偿措施包括互错法、缓冲法如图3-31所示。

4.穿线五、灯具安装工艺要求1)牢固，对于重量较大的吊灯，不能依靠接线盒承重，须用电锤打孔用膨胀螺栓固定木台等接续件后吊装。

2)灯线需按图结扣做法安装。

3)线头和端子连接应按顺时针做勾圈，图3-33为灯具安装图。

4)灯头盒做法如图3-34。

合作讨论（由教师提出任务要求，让学生加以解决）心和具有保证产品无差错的质量意识。

2.通过视频演示，学习白炽灯照明和插座电路明敷布线方法。

问题1：家里安装照明灯和插座都在什么位置？问题2：观察家里或实训室插座都有什么样的？教师演示，学生讨论回答项目介绍理论讲授2学时通过视频实例来讲解指点，激发学生的学习欲望，以达到教学目标。

室内照明线路的设计安装及检修1.照明需求：首先要确定照明需求，包括各个房间或区域的照明强度、灯具的数量和类型等。

可以根据房间的功能和使用情况来确定照明需求，比如客厅需要较亮的照明，卧室需要柔和的照明。

2.电源容量：根据照明需求确定每个房间或区域所需的电源容量。

一般来说，室内照明线路的负载不宜超过电线的额定负荷，以确保线路的安全运行。

3.线路布置：根据房间的布局和功能，设计合理的线路布置。

布置线路时要尽量避免线路交叉和过长，以减少线路损耗和故障的发生。

4.灯具选择：根据照明需求选择合适的灯具。

灯具的功率和亮度应与电源容量相匹配，同时要考虑灯具的能效和寿命。

1.布线：根据设计要求，在墙壁或天花板上进行电线的布线，确保每个灯具都有电源连接。

2.连接：将灯具和电线进行连接，根据电线颜色进行正确的连接。

3.安装开关：安装开关和插座，确保开关与灯具能够正常控制。

4.灯具安装：安装灯具，注意灯具的安装位置和角度，确保照明效果满足需求。

1.定期检查：定期检查室内照明线路的连接是否正常，灯具是否正常工作。

特别是灯泡和灯管的寿命较短，需要定期更换。

2.线路故障排查：如果出现照明线路故障，需要进行排查。

可以先检查开关和插座是否损坏，再进行线路的检查。

3.安全注意：在检修时要注意安全，切断电源后再进行操作。

如果遇到复杂的故障，最好请专业人士进行维修。

总结起来，室内照明线路的设计、安装和检修需要考虑照明需求、电源容量、线路布置和灯具选择等因素。

在安装和检修时，要按照正确的步骤进行操作，并注意安全。

定期检查和及时处理线路故障，可以确保室内照明线路的正常运行。

照明线路的安装、运行及维护照明线路即对照明灯具等用电设备供电和控制的线路。

供电电源电压，一般为单相220V二线制，负荷大时，用220/380V三相四线制。

1 照明线路的安装1.1 照明线路的一般技术要求照明线路的各种布线方式，均应满足使用、安全、合理、可靠的要求。

1.1.1 室内、室外配线，应采用电压不低于500V的绝缘导线。

单相或二相三线供电时，零线与相线截面相同；三相四线供电的零线截面应不小于相线截面的1/2。

1.1.2 除花灯及壁灯等线路外，一般照明每一支路的最大负荷电流不应超过15A，插座数一般不超过20只；电热线每一支路的最大负荷电流不应超过30A；装接插座数一般不超过6只。

1.1.3布线过程中，应尽量减少导线间的连接，以减少故障点。

凡在管内、木槽板内的导线，一律不准有接头的分支处。

导线连接和分支处不应受到机械力的作用。

1.1.4 线路应尽可能避开热源和不在发热的表面敷设。

1.1.5 导线与电器端子的连接要紧密压实，力求减少接触电阻和防止脱落。

1.1.6 各种明配线的位置，应便于检查和维修。

线路水平敷设时，距离地面高度不应低于2.5m，垂直敷设时不应低于1.8m。

个别线段水平敷设低于2.5m时，垂直敷设低于1.8m时，应穿管或采取其他保护措施。

1.1.7 每个分支路导线间及对地的绝缘电阻值应不小于0.5MΩ，小于0.5MΩ时，应做交流1000V耐压试验。

1.1.8 下列场所应采用金属管配线1）重要活动场所。

2）有易燃、易爆危险的场所。

3）重要仓库。

1.1.9 腐蚀性场所配线，应采用全塑制品，所有接头处应密封。

1.1.10 冷藏库配线，宜采用护套线明配，采用的照明电压不应超过36V，所有控制设备设在库外。

1.1.11 下列场所的室内、外配线应采用铜线1）重要活动场所。

2）重要控制回路及二次线。

3）移动用的导线。

4）特别潮湿场所和有严重腐蚀性场所。

5）与剧烈振动的用电设备相联的线路。

6）有特殊规定的其他场所。

实训（实训、一体化）授课教案电,具体办法应按三相五线制敷设要求的规定实施.我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。

如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。

由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。

工业用电采用三相电，如三相交流电动机等。

相与相之间的电压是线电压，电压为380V。

相与中心线之间称为相电压，电压是220V。

在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。

在零干线断线的特殊情况下,断线以后的单相设备和所有保护接零的设备产生危险的电压，这是不允许的。

2）漏电保护器工作原理如果有人体触摸到电源的线端即火线，或电器设备内部漏电，这时电流从火线通过人体或电器设备外壳流入大地，而不流经零线，火线和零线的电流就会不相等，漏电保护器检测到这部分电流差别后立刻跳闸保护人身和电器的安全，一般这个差流选择在几十毫安。

3）一控一灯电路控制原理4）电路检修方法1.故障判别的一般方法检修故障，关键是找出故障部位。

一套住房，可能出现故障的地方较多。

要能比较迅速地排除故障，就需要掌握寻找故障的基本方法，这样才能使检修工作事半功倍。

发生故障后，先根据故障现象判断出故障存在的大概部位，缩小故障范围。

然后有的放矢地在这个确定的部位寻找故障确切部位。

例如，家里的电灯突然熄灭了，应当首先观察左右邻居的电灯是否熄灭。

如果邻居的电灯都不亮，这说明室外电路或保险丝有了故障。

如邻居的灯都亮，这说明自己家里的电路发生了故障。

接着要根据家里电路的构成情况：电源从何处进户、总干线走向如何、有哪些分支电路、每盏灯是如何控制的等，逐步缩小范围，找出故障部位。

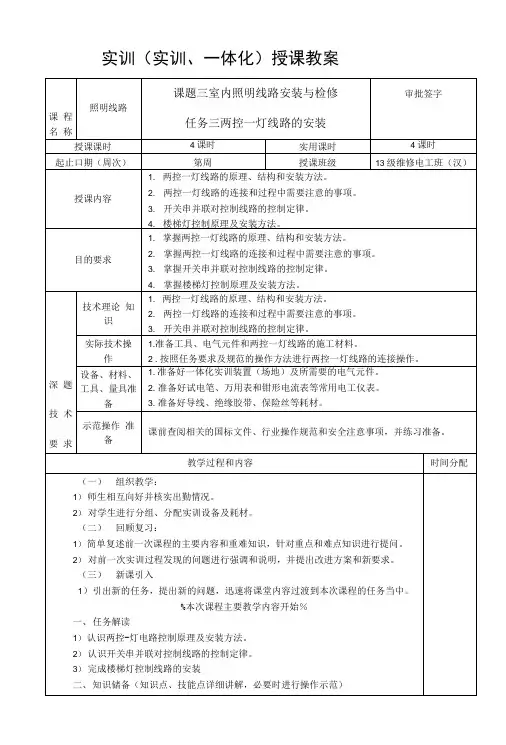

实训（实训、一体化）授课教案1.两开关申联-220V40W串联时，只有两个开关同时闭合时，电路才能构成回路，灯泡才会发光。

两开关并联并联时，两个开关当中只要有一个以上合，电路就能构成回路，灯泡就会发光。

2）楼梯灯控制原理L M。

三、 组织实施（小组为单位完成各自工位的装调任务）（1） 两开关串联〜220V 线路安装及参数测量（2） 两开关并联、220V 线路安装及参数测量（3） 楼梯灯控制线路安装四、 验收评价（对每个小组的任务写成情况进行检查、点评）到规定的时间对对每个小组的任务写成情况进行检查、点评，并记录成绩。

五、 课程总结1） 本次课程的主要内容 1 .两控一灯线路的原理、结构和安装方法。

2. 两控一灯线路的连接、操作规范和注意事项。

3. 开美串并联控制特点。

4. 常用2） 对各别小组或同学的表现进行点评-220V40WS凤控灯接线.图”"孑学〃返却於*对专心听讲、认真练习（思考）、操作规范或能够创造性地完成学习任务的同学进行点名表演；对分工明确、团结协作并高效完成学习任务的小组给予肯定。

对个别同学不能遵守课堂纪律、不思进取或不能按照操作规范进行操作的情况进行提醒、纠正。

3）实训报告要求实训过程中认真观察测试对象的现象，将状态和数据等信息如实地进行记录，从实训开始就应养成良好的工作习惯；实训结束后应及时•整理和总结实训结果，完成实训报告。

在实训报告中的实训目的、要求、分类和操作步骤部分应简明扼要，对操作过程中的关键环节和注意事项进行详细说明；对于实训结果部分，应根据实训的要求将数据进行整理、归纳，分析和对比；在总结部分可以谈一谈实训当中的新认识、新体会和新收获等问题。

六、场地整理1）切断全部实训设备总电源和实训室总控台主电源，各小组将各自工位的工具、仪表和剩余器材进行整理、归类分放。

2）以小组为单位将各自工位连接和绝缘恢夏的器件进行规范拆卸，实训设备恢复至原始状态。

3）根据实训场地实际情况，安排一至两个小组对实训场地进行清洁处理，将丢弃的线头、螺丝、胶带条及损坏的零件统一归类分放，不得混入垃圾当中。

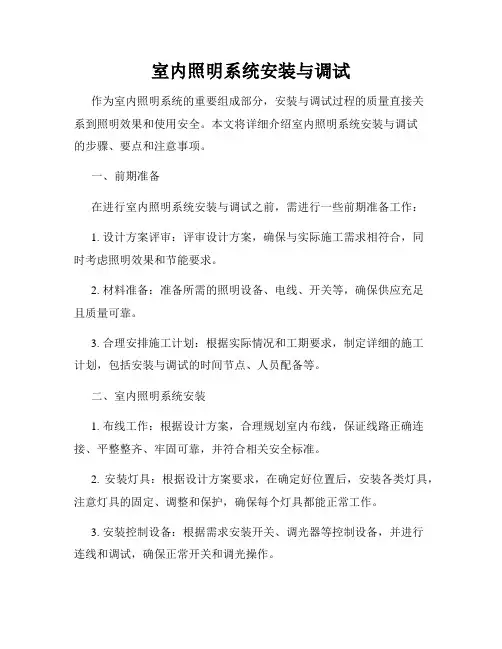

室内照明系统安装与调试作为室内照明系统的重要组成部分，安装与调试过程的质量直接关系到照明效果和使用安全。

本文将详细介绍室内照明系统安装与调试的步骤、要点和注意事项。

一、前期准备在进行室内照明系统安装与调试之前，需进行一些前期准备工作：1. 设计方案评审：评审设计方案，确保与实际施工需求相符合，同时考虑照明效果和节能要求。

2. 材料准备：准备所需的照明设备、电线、开关等，确保供应充足且质量可靠。

3. 合理安排施工计划：根据实际情况和工期要求，制定详细的施工计划，包括安装与调试的时间节点、人员配备等。

二、室内照明系统安装1. 布线工作：根据设计方案，合理规划室内布线，保证线路正确连接、平整整齐、牢固可靠，并符合相关安全标准。

2. 安装灯具：根据设计方案要求，在确定好位置后，安装各类灯具，注意灯具的固定、调整和保护，确保每个灯具都能正常工作。

3. 安装控制设备：根据需求安装开关、调光器等控制设备，并进行连线和调试，确保正常开关和调光操作。

4. 连接电源：进行电源线的接线和连接，确保电流的正常供应，并检查接线的牢固性和安全性。

三、室内照明系统调试1. 电气连接检查：对所有电气连接进行检查，确保电线连接正确、牢固，并进行电气性能测试，检测各项指标是否符合要求。

2. 灯具功能测试：逐一检查每个灯具的亮度、颜色、调光、闪烁等功能，确保能正常工作，同时调整光源的角度和位置，以获得最佳照明效果。

3. 照明控制测试：对各类控制设备进行测试，如开关、调光器等，确保它们能准确、稳定地控制灯光开启、关闭、调光等功能。

4. 灯光与环境适应性测试：在实际使用环境下进行测试，检查照明效果是否能满足使用需求，如是否能达到要求的照度、均匀度等。

5. 安全性测试：对接地、绝缘等安全措施进行测试，确保照明系统的使用安全。

四、注意事项在室内照明系统的安装与调试过程中，还需要注意以下事项：1. 施工现场要保持整洁，避免杂物堆放，防止因施工不慎引起的意外事故。

一、实验目的1. 理解室内照明电路的基本组成和原理。

2. 掌握室内照明电路的安装与调试方法。

3. 学会使用相关电工工具和仪器。

4. 了解安全用电和节能知识。

二、实验原理室内照明电路主要由电源、开关、灯具、电线等组成。

电路的原理是利用电源提供电能，通过开关控制电流的通断，使灯具发光。

三、实验设备与材料1. 电源：220V交流电源2. 开关：单联开关、双联开关3. 灯具：吸顶灯、壁灯、吊灯等4. 电线：绝缘电线5. 电工工具：剥线钳、螺丝刀、电工刀等6. 仪器：万用表、测电笔等四、实验步骤1. 电路连接：- 将电源线接入配电箱。

- 根据设计图纸，连接开关、灯具和电线。

- 确保所有连接处牢固可靠。

2. 电路调试：- 打开电源，检查电路是否通电。

- 使用测电笔检测线路是否带电。

- 打开开关，检查灯具是否正常工作。

3. 安全检查：- 检查电路连接处是否有裸露的电线。

- 检查开关、灯具等设备是否完好。

- 确保电路符合安全规范。

4. 节能措施：- 选择节能型灯具，如LED灯。

- 合理设计电路，减少不必要的电路损耗。

- 定期检查电路，及时更换损坏的设备。

五、实验结果与分析1. 成功连接并调试室内照明电路，灯具正常工作。

2. 电路连接牢固，无裸露电线。

3. 开关、灯具等设备完好，符合安全规范。

4. 采用了节能措施，降低了电路损耗。

六、实验总结1. 通过本次实验，掌握了室内照明电路的基本组成和原理。

2. 学会了使用电工工具和仪器，提高了动手能力。

3. 了解了安全用电和节能知识，提高了安全意识。

4. 培养了团队协作和解决问题的能力。

七、个人小结通过本次实验，我对室内照明电路有了更深入的了解，掌握了电路连接、调试和节能措施等知识。

在实验过程中，我遇到了一些问题，如电路连接错误、设备损坏等，但在老师和同学的指导下，我成功解决了这些问题。

这次实验让我认识到，实践是检验真理的唯一标准，只有通过实践，才能真正掌握知识。

八、建议1. 加强实验指导，提高实验效果。
