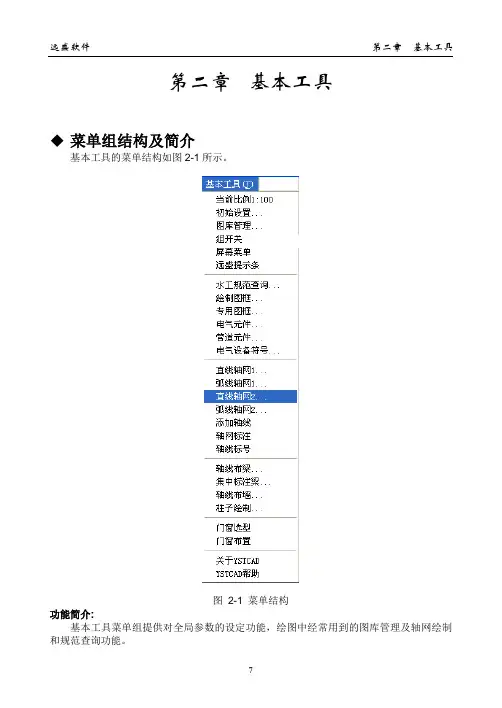

第二章基本工具菜单组结构及简介基本工具的菜单结构如图2-1所示。

图2-1 菜单结构功能简介:基本工具菜单组提供对全局参数的设定功能，绘图中经常用到的图库管理及轴网绘制和规范查询功能。

功能实现说明:1) 比例说明在结构施工图的绘制中，将大比例平面图和小比例节点详图放在同一张图形中的情况是很常见的，虽然图形比例不同，但在出图时文字标注、尺寸标注的字高、尺寸值等必须保持一致，这在AutoCAD中是个不好解决的问题。

YSTCAD在综合考虑了设计人员的绘图习惯、AutoCAD使用水平等情况后，为大家研制了解决这一问题的方法，让大家可以方便地绘制多比例图形，不必过多的顾虑文字、尺寸等问题。

在YSTCAD中有两个关于比例的概念，即绘图比例和出图比例。

绘图比例：是指我们绘图时图形的比例，如我们绘一张1：100的平面图，绘1：30的截面详图，这里100、30就是我们的绘图比例。

在一张图纸（同一图框中）上我们可以根据需要绘制不同比例的图形。

出图比例：指绘制的图形输出到打印机的比例，即打印比例，也就是在AutoCAD的［打印］对话框中设制的比例。

一般来讲，出图比例和插入图框的比例是相同的。

它主要用来控制整张图纸的文字高度，尺寸样式及粗线线宽。

例如：用1：100的出图比例绘图，设置的字高为3，则画在图上的实际字高为3X100＝300；插入的图框、标注样式及线宽也都放大了100倍。

在绘制施工图前，我们先要设定比例，然后再开始绘图。

A、设置比例的方法点取下拉菜单［基本工具］->［初始设置］，弹出［初始设置］对话框，在对话框内分别设置绘图比例和出图比例，默认的比例均为1：100。

比例设定以后，程序将按此比例绘图，直到下一次修改时为止。

B、多比例制图I. 使用YSTCAD的参数化绘图功能时，系统会根据参数绘图对话框中设置的比例自动进行比例变换，不需要人为交互；II. 当您打开一张非YSTCAD软件绘制的图形时，请您首先根据原图实际情况设置好出图比例和绘图比例，否则使用YSTCAD绘出来的图形的比例可能与原图不相符。

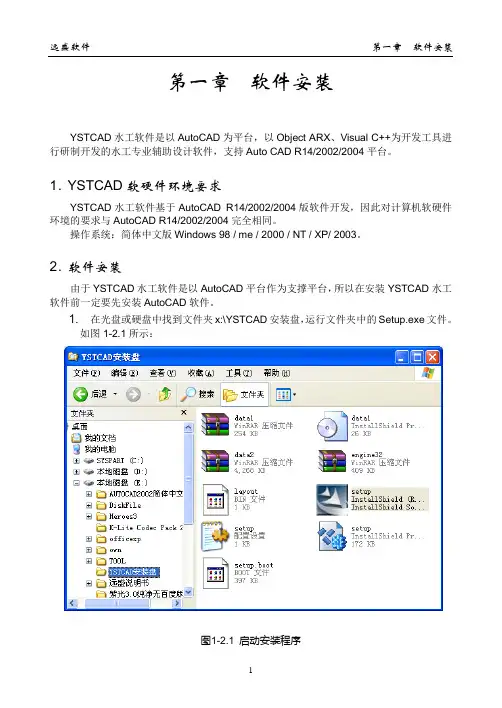

第一章软件安装YSTCAD水工软件是以AutoCAD为平台，以Object ARX、Visual C++为开发工具进行研制开发的水工专业辅助设计软件，支持Auto CAD R14/2002/2004平台。

1. YSTCAD软硬件环境要求YSTCAD水工软件基于AutoCAD R14/2002/2004版软件开发，因此对计算机软硬件环境的要求与AutoCAD R14/2002/2004完全相同。

操作系统：简体中文版Windows 98 / me / 2000 / NT / XP/ 2003。

2. 软件安装由于YSTCAD水工软件是以AutoCAD平台作为支撑平台，所以在安装YSTCAD水工软件前一定要先安装AutoCAD软件。

1.在光盘或硬盘中找到文件夹x:\YSTCAD安装盘，运行文件夹中的Setup.exe文件。

如图1-2.1所示：图1-2.1启动安装程序2.弹出欢迎使用对话框，如图1-2.2所示：图1-2.2欢迎使用对话框3.单击“下一步”，则弹出如图1-2.3所示许可证协议对话框。

图1-2.3许可证协议对话框4.点取对话框中“我接受许可证协议中的条款（A）”单选按钮，则对话框中“下一步”按钮被激活，单击“下一步”弹出如图1-2.4所示YSTCAD水工软件客户信息对话框：图1-2.4客户信息对话框5.单击“下一步”，则弹出如图1-2.5所示的对话框。

图1-2.5选择安装路径对话框6.单击图中“更改”按钮，可以修改安装路径。

安装路径确定后，单击“下一步”，弹出如图1-2.6所示对话框。

图1-2.6准备安装对话框7.单击“取消”按钮，将退出安装程序；单击“安装”按钮，程序将自动完成整个安装过程。

3. 软件卸载如果用户在安装YSTCAD软件后需要卸载，可以双击如图1-2.1中所示“setup.exe”文件，这时将弹出如图1-2.1所示对话框。

图1-2.1卸载对话框用户可以对软件进行修改、修复、除去等操作。

1重力坝辅助设计系统用户使用手册（V 1.0测试版）中国水利水电科学研究院长沙远盛科技有限公司2012-092一、功能概述本系统分为三部分：前处理、核心计算、后处理。

用户能应用该系统对重力坝项目进行建模，快捷地输入大坝断面尺寸、水位、材料、地质信息、震级等各项计算参数；系统自动完成重力坝的应力计算、稳定分析等，并对设计参数进行优化；系统最终生成设计报告并批量生成设计图。

系统提供材料力学法和有限单元法等两种方法，在各种水位条件、不同荷载组合情况下进行重力坝的坝体断面设计和稳定分析。

二、编制原理1、编制依据（1）《混凝土重力坝设计规范》（SL319-2005）（2）《水工混凝土结构设计规范》（SL191-2008）（3）《水工建筑物抗震设计规范》（SL203-97）（4）《水工建筑物荷载设计规范》（DL5077-1997）（5）《水利水电工程等级划分及洪水标准》（SL252）（6）《重力坝设计》潘家铮水利电力出版社1987年2、计算参数采用的单位该系统中如无特别说明，高程、几何尺寸的单位均为米；力的单位为kN；弯矩单位为kN·m；材料容重的单位为kN/m3；应力的单位为kN/m2。

3、坐标系x轴以水平指向坝体下游为正；y轴以竖直向上为正；转角以x轴正方向为起点，逆时针为正。

进行应力、稳定分析时，取坝体纵向单位长度的坝段为计算单元进行分析。

34、作用力计算作用在坝上的荷载分为基本荷载和特殊荷载，分列如下：4.1 基本荷载1）坝体及其上永久设备自重；2）正常蓄水位或设计洪水位时大坝上、下游面的静水压力（选取一种控制情况）；3）扬压力；4）淤沙压力；5）正常蓄水位或设计洪水位时的浪压力；6）冰压力；7）土压力；8）设计洪水位时的动水压力；9）其他出现机会较多的荷载。

4.2 特殊荷载10）校核洪水位时大坝上、下游面的静水压力；11）校核洪水位时的扬压力；12）校核洪水位时的浪压力；13）校核洪水位时的动水压力；14）地震荷载；15）其他出现机会很少的荷载。

土质边坡渗流、稳定分析系统用户使用手册（V 1.0测试版）中国水利水电科学研究院长沙远盛科技有限公司2013-08一、功能概述本系统分为三部分：前处理、核心计算、后处理。

目标为：用户能应用该系统对土质边坡渗流、稳定分析项目进行建模，快捷地输入边坡参数、水位、材料信息、震级等各项计算参数；系统半自动、自动进行单元网格划分；系统进行土质边坡或土坝渗流计算，稳定分析；系统自动生成设计报告并批量生成设计成果图。

二、编制原理1编制依据（1）《建筑边坡工程技术规范》（GB 50330-2002）（2）《水利水电工程边坡设计规范》（SL386-2007）（3）《堤防工程设计规范》（ GB 50286-98）（4）《碾压式土石坝设计规范》(SL274-2001)（5）《碾压式土石坝设计规范》（DL/T 5395-2007）（6）《渗流计算原理及应用》顾慰慈编著中国建材工业出版社 2000.08（7）《渗流数值计算与程序应用》毛昶熙段祥宝主编河海大学出版社 1999.01（8）《土质边坡稳定分析--原理.方法.程序》陈祖煜著中国水利水电出版社 2003年2计算参数采用的单位该系统中如无特别说明，高程、几何尺寸的单位均为米；力的单位为kN；弯矩单位为kN·m；材料容重的单位为kN/m3；应力的单位为kN/m2。

3坐标系x轴以水平指向坝体下游为正；y轴以竖直向上为正；转角以x轴正方向为起点，逆时针为正。

进行应力、稳定分析时，取坝体纵向单位长度的坝段为计算单元进行分析。

4波浪爬高计算4.1年最大风速年最大风速系指水面上空10m高度处10min平均风速的年最大值；对于水面上空z（m）处的风速，应乘以表2.4-1中的修正系数K z后采用。

陆地测站的风速，应参照有关资料进行修正。

表2.4-1风速高度修正系数4.2风区长度（有效吹程）按下列情况确定：1）当沿风向两侧的水域较宽时，可采用计算点至对岸的直线距离；2）当沿风向有局部缩窄且缩窄处的宽度b小于12倍计算波长时，可采用5倍b为风区长度，同时不小于计算点至缩窄处的直线距离；3）当沿风向两侧的水域较狭窄或水域形状不规则、或有岛屿等障碍物时，可自计算点逆风向做主射线与水域边界相交，然后在主射线两侧每隔7.5°做一条射线，分别与水域边界相交。
