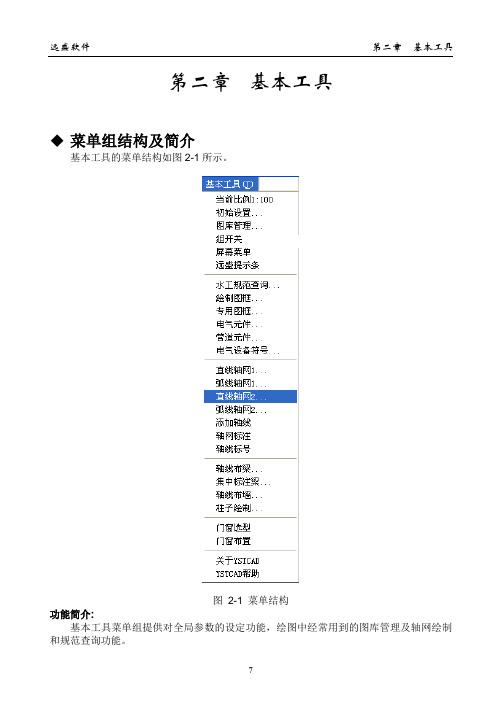

第二章基本工具菜单组结构及简介基本工具的菜单结构如图2-1所示。

图2-1 菜单结构功能简介:基本工具菜单组提供对全局参数的设定功能，绘图中经常用到的图库管理及轴网绘制和规范查询功能。

功能实现说明:1) 比例说明在结构施工图的绘制中，将大比例平面图和小比例节点详图放在同一张图形中的情况是很常见的，虽然图形比例不同，但在出图时文字标注、尺寸标注的字高、尺寸值等必须保持一致，这在AutoCAD中是个不好解决的问题。

YSTCAD在综合考虑了设计人员的绘图习惯、AutoCAD使用水平等情况后，为大家研制了解决这一问题的方法，让大家可以方便地绘制多比例图形，不必过多的顾虑文字、尺寸等问题。

在YSTCAD中有两个关于比例的概念，即绘图比例和出图比例。

绘图比例：是指我们绘图时图形的比例，如我们绘一张1：100的平面图，绘1：30的截面详图，这里100、30就是我们的绘图比例。

在一张图纸（同一图框中）上我们可以根据需要绘制不同比例的图形。

出图比例：指绘制的图形输出到打印机的比例，即打印比例，也就是在AutoCAD的［打印］对话框中设制的比例。

一般来讲，出图比例和插入图框的比例是相同的。

它主要用来控制整张图纸的文字高度，尺寸样式及粗线线宽。

例如：用1：100的出图比例绘图，设置的字高为3，则画在图上的实际字高为3X100＝300；插入的图框、标注样式及线宽也都放大了100倍。

在绘制施工图前，我们先要设定比例，然后再开始绘图。

A、设置比例的方法点取下拉菜单［基本工具］->［初始设置］，弹出［初始设置］对话框，在对话框内分别设置绘图比例和出图比例，默认的比例均为1：100。

比例设定以后，程序将按此比例绘图，直到下一次修改时为止。

B、多比例制图I. 使用YSTCAD的参数化绘图功能时，系统会根据参数绘图对话框中设置的比例自动进行比例变换，不需要人为交互；II. 当您打开一张非YSTCAD软件绘制的图形时，请您首先根据原图实际情况设置好出图比例和绘图比例，否则使用YSTCAD绘出来的图形的比例可能与原图不相符。

1重力坝辅助设计系统用户使用手册（V 1.0测试版）中国水利水电科学研究院长沙远盛科技有限公司2012-092一、功能概述本系统分为三部分：前处理、核心计算、后处理。

用户能应用该系统对重力坝项目进行建模，快捷地输入大坝断面尺寸、水位、材料、地质信息、震级等各项计算参数；系统自动完成重力坝的应力计算、稳定分析等，并对设计参数进行优化；系统最终生成设计报告并批量生成设计图。

系统提供材料力学法和有限单元法等两种方法，在各种水位条件、不同荷载组合情况下进行重力坝的坝体断面设计和稳定分析。

二、编制原理1、编制依据（1）《混凝土重力坝设计规范》（SL319-2005）（2）《水工混凝土结构设计规范》（SL191-2008）（3）《水工建筑物抗震设计规范》（SL203-97）（4）《水工建筑物荷载设计规范》（DL5077-1997）（5）《水利水电工程等级划分及洪水标准》（SL252）（6）《重力坝设计》潘家铮水利电力出版社1987年2、计算参数采用的单位该系统中如无特别说明，高程、几何尺寸的单位均为米；力的单位为kN；弯矩单位为kN·m；材料容重的单位为kN/m3；应力的单位为kN/m2。

3、坐标系x轴以水平指向坝体下游为正；y轴以竖直向上为正；转角以x轴正方向为起点，逆时针为正。

进行应力、稳定分析时，取坝体纵向单位长度的坝段为计算单元进行分析。

34、作用力计算作用在坝上的荷载分为基本荷载和特殊荷载，分列如下：4.1 基本荷载1）坝体及其上永久设备自重；2）正常蓄水位或设计洪水位时大坝上、下游面的静水压力（选取一种控制情况）；3）扬压力；4）淤沙压力；5）正常蓄水位或设计洪水位时的浪压力；6）冰压力；7）土压力；8）设计洪水位时的动水压力；9）其他出现机会较多的荷载。

4.2 特殊荷载10）校核洪水位时大坝上、下游面的静水压力；11）校核洪水位时的扬压力；12）校核洪水位时的浪压力；13）校核洪水位时的动水压力；14）地震荷载；15）其他出现机会很少的荷载。

土质边坡渗流、稳定分析系统用户使用手册（V 1.0测试版）中国水利水电科学研究院长沙远盛科技有限公司2013-08一、功能概述本系统分为三部分：前处理、核心计算、后处理。

目标为：用户能应用该系统对土质边坡渗流、稳定分析项目进行建模，快捷地输入边坡参数、水位、材料信息、震级等各项计算参数；系统半自动、自动进行单元网格划分；系统进行土质边坡或土坝渗流计算，稳定分析；系统自动生成设计报告并批量生成设计成果图。

二、编制原理1编制依据（1）《建筑边坡工程技术规范》（GB 50330-2002）（2）《水利水电工程边坡设计规范》（SL386-2007）（3）《堤防工程设计规范》（ GB 50286-98）（4）《碾压式土石坝设计规范》(SL274-2001)（5）《碾压式土石坝设计规范》（DL/T 5395-2007）（6）《渗流计算原理及应用》顾慰慈编著中国建材工业出版社 2000.08（7）《渗流数值计算与程序应用》毛昶熙段祥宝主编河海大学出版社 1999.01（8）《土质边坡稳定分析--原理.方法.程序》陈祖煜著中国水利水电出版社 2003年2计算参数采用的单位该系统中如无特别说明，高程、几何尺寸的单位均为米；力的单位为kN；弯矩单位为kN·m；材料容重的单位为kN/m3；应力的单位为kN/m2。

3坐标系x轴以水平指向坝体下游为正；y轴以竖直向上为正；转角以x轴正方向为起点，逆时针为正。

进行应力、稳定分析时，取坝体纵向单位长度的坝段为计算单元进行分析。

4波浪爬高计算4.1年最大风速年最大风速系指水面上空10m高度处10min平均风速的年最大值；对于水面上空z（m）处的风速，应乘以表2.4-1中的修正系数K z后采用。

陆地测站的风速，应参照有关资料进行修正。

表2.4-1风速高度修正系数4.2风区长度（有效吹程）按下列情况确定：1）当沿风向两侧的水域较宽时，可采用计算点至对岸的直线距离；2）当沿风向有局部缩窄且缩窄处的宽度b小于12倍计算波长时，可采用5倍b为风区长度，同时不小于计算点至缩窄处的直线距离；3）当沿风向两侧的水域较狭窄或水域形状不规则、或有岛屿等障碍物时，可自计算点逆风向做主射线与水域边界相交，然后在主射线两侧每隔7.5°做一条射线，分别与水域边界相交。

土质边坡渗流、稳定分析系统用户使用手册（V 1.0测试版）中国水利水电科学研究院长沙远盛科技有限公司2013-08一、功能概述本系统分为三部分：前处理、核心计算、后处理。

目标为：用户能应用该系统对土质边坡渗流、稳定分析项目进行建模，快捷地输入边坡参数、水位、材料信息、震级等各项计算参数；系统半自动、自动进行单元网格划分；系统进行土质边坡或土坝渗流计算，稳定分析；系统自动生成设计报告并批量生成设计成果图。

二、编制原理1编制依据（1）《建筑边坡工程技术规范》（GB 50330-2002）（2）《水利水电工程边坡设计规范》（SL386-2007）（3）《堤防工程设计规范》（ GB 50286-98）（4）《碾压式土石坝设计规范》(SL274-2001)（5）《碾压式土石坝设计规范》（DL/T 5395-2007）（6）《渗流计算原理及应用》顾慰慈编著中国建材工业出版社 2000.08（7）《渗流数值计算与程序应用》毛昶熙段祥宝主编河海大学出版社 1999.01（8）《土质边坡稳定分析--原理.方法.程序》陈祖煜著中国水利水电出版社 2003年2计算参数采用的单位该系统中如无特别说明，高程、几何尺寸的单位均为米；力的单位为kN；弯矩单位为kN·m；材料容重的单位为kN/m3；应力的单位为kN/m2。

3坐标系x轴以水平指向坝体下游为正；y轴以竖直向上为正；转角以x轴正方向为起点，逆时针为正。

进行应力、稳定分析时，取坝体纵向单位长度的坝段为计算单元进行分析。

4波浪爬高计算4.1年最大风速年最大风速系指水面上空10m高度处10min平均风速的年最大值；对于水面上空z（m）处的风速，应乘以表2.4-1中的修正系数K z后采用。

陆地测站的风速，应参照有关资料进行修正。

表2.4-1风速高度修正系数4.2风区长度（有效吹程）按下列情况确定：1）当沿风向两侧的水域较宽时，可采用计算点至对岸的直线距离；2）当沿风向有局部缩窄且缩窄处的宽度b小于12倍计算波长时，可采用5倍b为风区长度，同时不小于计算点至缩窄处的直线距离；3）当沿风向两侧的水域较狭窄或水域形状不规则、或有岛屿等障碍物时，可自计算点逆风向做主射线与水域边界相交，然后在主射线两侧每隔7.5°做一条射线，分别与水域边界相交。

第六章计算菜单组结构及简介计算的菜单结构如图3-1所示。

图 6-1 菜单结构功能简介:计算菜单组提供了很多方便工程师计算的实用工具, 同时把计算得结果绘制出来, 把许多重复繁琐的操作交给程序处理, 简化了很多设计中常见的操作步骤。

菜单组各命令详细说明一、桁架计算[命令]: HJJS[菜单位置]: 计算桁架计算功能: 对各种桁架结构进行内力计算并绘制轴力图和变形图, 同时生成计算书。

您使用AutoCAD的命令绘制出如图6-1.1所示桁架结构的单线图以后, 即可对该桁架结构进行计算。

桁架单线图须以毫米为单位绘制。

在”基本工具”菜单列的”初始设置”中将”出图比例”和”绘图比例”进行正确设置, 出图比例除以绘图比例的比值等于单线图的缩放比例。

例如, 如果一根梁的实际长度为 mm, 而您在CAD 上绘制长度为20单位长, 也就是说, 图形相对结构缩小了20/ 倍。

那么, 如果您设置出图比例为1, 则须设置绘图比例＝ /20×1＝100; 如果您设置出图比例为2, 则须设置绘图比例＝ /20×2＝200。

执行此命令, 弹出如图6-1.2所示对话框。

6-1.2桁架计算主对话框在”工程”菜单列点击”新建”, 按照程序要求输入工程名”桁架计算例题一”, 此时就创立了一个桁架计算工程。

点击”节点处理”菜单列中”添加节点”, 程序将自动在单线图中线段的顶点和交点位置添加节点。

点击”节点设置”, 能够对图中的节点大小和颜色进行调整。

如果在某些交点位置不需要节点, 请执行”删除节点”将这个节点删除, 而不要使用”erase”命令直接删除。

点击”编号”中”杆件、节点编号”, 选择桁架结构的所有单线图和节点, 程序将自动对杆件和节点进行编号。

点击”材料库”中”定义材料库”, 将弹出如图6-1.3所示对话框。

6-1.3材料库管理在图中右侧录入框中输入适当的数值后, 点击”入库”, 则将这种名为”bar”的材料存入材料库; 如果该桁架中有几种不同截面积或材质的材料, 则能够分别定义不同的材料名, 并存入材料库。

【最新精选】远盛01基本工具远盛软件第二章基本工具第二章基本工具, 菜单组结构及简介基本工具的菜单结构如图2-1所示。

图 2-1 菜单结构功能简介:基本工具菜单组提供对全局参数的设定功能，绘图中经常用到的图库管理及轴网绘制和规范查询功能。

7远盛软件第二章基本工具功能实现说明:1) 比例说明在结构施工图的绘制中，将大比例平面图和小比例节点详图放在同一张图形中的情况是很常见的，虽然图形比例不同，但在出图时文字标注、尺寸标注的字高、尺寸值等必须保持一致，这在AutoCAD中是个不好解决的问题。

YSTCAD在综合考虑了设计人员的绘图习惯、AutoCAD使用水平等情况后，为大家研制了解决这一问题的方法，让大家可以方便地绘制多比例图形，不必过多的顾虑文字、尺寸等问题。

在YSTCAD中有两个关于比例的概念，即绘图比例和出图比例。

绘图比例:是指我们绘图时图形的比例，如我们绘一张1:100的平面图，绘1:30的截面详图，这里100、30就是我们的绘图比例。

在一张图纸(同一图框中)上我们可以根据需要绘制不同比例的图形。

出图比例:指绘制的图形输出到打印机的比例，即打印比例，也就是在AutoCAD 的,打印,对话框中设制的比例。

一般来讲，出图比例和插入图框的比例是相同的。

它主要用来控制整张图纸的文字高度，尺寸样式及粗线线宽。

例如:用1:100的出图比例绘图，设置的字高为3，则画在图上的实际字高为3X100,300;插入的图框、标注样式及线宽也都放大了100倍。

在绘制施工图前，我们先要设定比例，然后再开始绘图。

A、设置比例的方法点取下拉菜单,基本工具,->,初始设置,，弹出,初始设置,对话框，在对话框内分100。

比例设定以后，程序将按此比例绘别设置绘图比例和出图比例，默认的比例均为1:图，直到下一次修改时为止。

B、多比例制图I. 使用YSTCAD的参数化绘图功能时，系统会根据参数绘图对话框中设置的比例自动进行比例变换，不需要人为交互;II. 当您打开一张非YSTCAD软件绘制的图形时，请您首先根据原图实际情况设置好出图比例和绘图比例，否则使用YSTCAD绘出来的图形的比例可能与原图不相符。

第六章计算◆菜单组结构及简介计算的菜单结构如图3-1所示。

图6-1 菜单结构功能简介:计算菜单组提供了很多方便工程师计算的实用工具，同时把计算得结果绘制出来，把许多重复繁琐的操作交给程序处理，简化了很多设计中常用的操作步骤。

◆菜单组各命令详细说明一、桁架计算[命令]：HJJS[菜单位置]：计算→桁架计算功能：对各种桁架结构进行内力计算并绘制轴力图和变形图，同时生成计算书。

您使用AutoCAD的命令绘制出如图6-1.1所示桁架结构的单线图以后，即可对该桁架结构进行计算。

桁架单线图须以毫米为单位绘制。

在“基本工具”菜单列的“初始设置”中将“出图比例”和“绘图比例”进行正确设置，出图比例除以绘图比例的比值等于单线图的缩放比例。

例如，如果一根梁的实际长度为2000mm，而您在CAD上绘制长度为20单位长，也就是说，图形相对结构缩小了20/2000倍。

那么，如果您设置出图比例为1，则须设置绘图比例＝2000/20×1＝100；如果您设置出图比例为2，则须设置绘图比例＝2000/20×2＝200。

6-1.1 桁架单线图执行此命令，弹出如图6-1.2所示对话框。

6-1.2桁架计算主对话框在“工程”菜单列点击“新建”，按照程序要求输入工程名“桁架计算例题一”，此时就创建了一个桁架计算工程。

点击“节点处理”菜单列中“添加节点”，程序将自动在单线图中线段的顶点和交点位置添加节点。

点击“节点设置”，可以对图中的节点大小和颜色进行调整。

如果在某些交点位置不需要节点，请执行“删除节点”将这个节点删除，而不要使用“erase”命令直接删除。

点击“编号”中“杆件、节点编号”，选择桁架结构的所有单线图和节点，程序将自动对杆件和节点进行编号。

点击“材料库”中“定义材料库”，将弹出如图6-1.3所示对话框。

6-1.3材料库管理在图中右侧录入框中输入适当的数值后，点击“入库”，则将这种名为“bar”的材料存入材料库；如果该桁架中有几种不同截面积或材质的材料，则可以分别定义不同的材料名，并存入材料库。

第三章绘图工具菜单组结构及简介绘图工具的菜单结构如图3-1所示。

图3-1 菜单结构功能简介:绘图工具菜单组提供了很多方便工程师绘图的实用工具，把许多重复繁琐的操作交给程序处理，简化了很多水工设计中常用的操作步骤。

功能实现说明:菜单中文字编辑功能提供的水工特殊符号和文字上下标功能只有在软件提供的TKMB 字体下才能使用。

如果使用其它类型的字体，在使用上下标功能时，程序会将字体转换成TKMB字体。

如果用户希望用其它字体替代软件设置的TKMB字体，可以在［基本工具］下［初始设置］中的［文字样式］中进行字体设置，但是水工的特殊符号和上下标功能将无法使用。

工具中提供的标注多为连续标注，可以用其中的［创建样式］命令将当前的标注样式设定为软件提供的样式，然后用AutoCAD原来提供的命令进行标注。

◆菜单组各命令详细说明1. 字体设置[菜单位置]：绘图工具→绘制文字→字体设置功能：将当前的文字式样设置成Tkmb_Norm，并将系统的默认字高设置成为3.0×出图比例。

2. 多行文字[菜单位置]：绘图工具→绘制文字→多行文字功能：本命令用于多行文字的输入，并可实现直接输入上下标、下划线、钢筋等级及其它特殊符号。

点取此命令，屏幕弹出如图3-2.1所示对话框。

图3-2.1 多行文字对话框保存：将文字保存到txt文件。

导入：将txt文件中内容导入到对话框中来。

[补充说明]1、插入带圆圈的序号，如②，③等，在圆圈中最多可以输入3位数字，并在红颜色括号之间输入；2、文字高度表示出图后的实际高度，行间距表示出图后行间的实际间距，单位均为毫米；3. 编辑多行文字[菜单位置]：绘图工具→绘制文字→编辑多行文字功能：本命令用于将多行文字命令输出的文字重新以多行的形式进行编辑。

点取此命令，命令行提示：>选择用于多行编辑的文字:在屏幕上点取多行文字中的任意字符，屏幕弹出如图3-2.1所示多行文字对话框。

在这里可以修改文字的内容、字高、每行字符数及行间距等。
