远盛水工软件安装分析

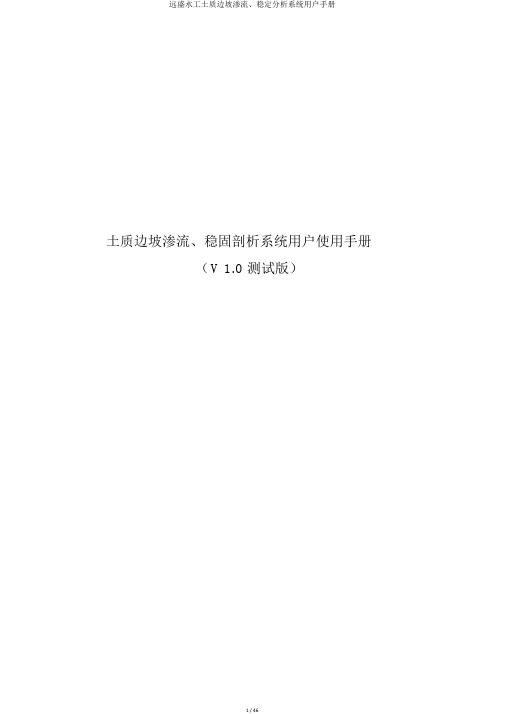

土质边坡渗流、稳固剖析系统用户使用手册（V 1.0 测试版）中国水利水电科学研究院长沙远盛科技有限企业2013-08一、功能概括本系统分为三部分：前办理、中心计算、后办理。

目标为：用户能应用该系统对土质边坡渗流、稳固剖析项目进行建模，快捷地输入边坡参数、水位、资料信息、震级等各项计算参数；系统半自动、自动进行单元网格区分；系统进行土质边坡或土坝渗流计算，稳固剖析；系统自动生成设计报告并批量生成设计成就图。

二、编制原理1编制依照（1）《建筑边坡工程技术规范》（ GB 50330-2002 ）（2）《水利水电工程边坡设计规范》（ SL386-2007 ）（3）《谨防工程设计规范》（ GB 50286-98 ）（4）《碾压式土石坝设计规范》 (SL274-2001)（5）《碾压式土石坝设计规范》（ DL/T 5395-2007 ）（6）《渗流计算原理及应用》顾慰慈编著中国建材工业第一版社2000.08（7）《渗流数值计算与程序应用》毛昶熙段祥宝主编河海大学第一版社1999.01（8）《土质边坡稳固剖析-- 原理 . 方法 . 程序》陈祖煜著中国水利水电第一版社2003 年2计算参数采纳的单位该系统中如无特别说明，高程、几何尺寸的单位均为米；力的单位为 kN ；弯矩单位为kN · m；资料容重的单位为 kN/m 3；应力的单位为 kN/m 2。

3坐标系x 轴以水平指向坝体下游为正；y 轴以竖直向上为正；转角以x 轴正方向为起点，逆时针为正。

进行应力、稳固剖析时，取坝体纵向单位长度的坝段为计算单元进行剖析。

4波涛爬高计算4.1年最狂风速年最狂风速系指水面上空 10m 高度处 10min 均匀风速的年最大值；关于水面上空（z m）处的风速，应乘以表 2.4-1 中的修正系数 K z 后采纳。

陆地测站的风速，应参照相关资料进行修正。

表 2.4-1 风速高度修正系数4.2 风区长度（有效吹程）按以下状况确立：1）当沿风向双侧的水域较宽时，可采纳计算点至对岸的直线距离；2）当沿风向有局部缩窄且缩窄处的宽度 b 小于12 倍计算波长时，可采纳 5 倍 b 为风区长度，同时不小于计算点至缩窄处的直线距离；3）当沿风向双侧的水域较狭小或水域形状不规则、或有岛屿等阻碍物时，可自计算点顶风向做主射线与水域界限订交，而后在主射线双侧每隔7.5°做一条射线，分别与水域界限相交。

第一章软件安装YSTCAD水工软件是以AutoCAD为平台，以Object ARX、Visual C++为开发工具进行研制开发的水工专业辅助设计软件，支持Auto CAD R14/2002/2004平台。

1. YSTCAD软硬件环境要求YSTCAD水工软件基于AutoCAD R14/2002/2004版软件开发，因此对计算机软硬件环境的要求与AutoCAD R14/2002/2004完全相同。

操作系统：简体中文版Windows 98 / me / 2000 / NT / XP/ 2003。

2. 软件安装由于YSTCAD水工软件是以AutoCAD平台作为支撑平台，所以在安装YSTCAD水工软件前一定要先安装AutoCAD软件。

1.在光盘或硬盘中找到文件夹x:\YSTCAD安装盘，运行文件夹中的Setup.exe文件。

如图1-2.1所示：图1-2.1启动安装程序2.弹出欢迎使用对话框，如图1-2.2所示：图1-2.2欢迎使用对话框3.单击“下一步”，则弹出如图1-2.3所示许可证协议对话框。

图1-2.3许可证协议对话框4.点取对话框中“我接受许可证协议中的条款（A）”单选按钮，则对话框中“下一步”按钮被激活，单击“下一步”弹出如图1-2.4所示YSTCAD水工软件客户信息对话框：图1-2.4客户信息对话框5.单击“下一步”，则弹出如图1-2.5所示的对话框。

图1-2.5选择安装路径对话框6.单击图中“更改”按钮，可以修改安装路径。

安装路径确定后，单击“下一步”，弹出如图1-2.6所示对话框。

图1-2.6准备安装对话框7.单击“取消”按钮，将退出安装程序；单击“安装”按钮，程序将自动完成整个安装过程。

3. 软件卸载如果用户在安装YSTCAD软件后需要卸载，可以双击如图1-2.1中所示“setup.exe”文件，这时将弹出如图1-2.1所示对话框。

图1-2.1卸载对话框用户可以对软件进行修改、修复、除去等操作。

AutoBank软件分析河道堤防的渗流稳定性李宇【摘要】我国河流众多,河系情况十分复杂.目前大部分河道堤防存在严重的渗漏问题,威胁水利工程及沿岸人民群众生命财产安全.AutoBank软件是对水利建筑物进行渗流分析的重要软件,文章以应用钠基膨润土防水毯作为防水材料的抚河河道为例,利用AutoBank软件计算渗流场,计算典型断面的单宽渗流量、水力梯度及浸润线,分析及评价钠基膨润土防水毯的实际防渗效果.【期刊名称】《中国水能及电气化》【年(卷),期】2019(000)001【总页数】5页(P50-54)【关键词】AutoBank;钠基膨润土防水毯;渗流分析【作者】李宇【作者单位】江西省赣抚平原水利工程管理局,江西南昌 330096【正文语种】中文【中图分类】TV223.41 概述AutoBank软件是用于渗流计算和稳定性分析的重要软件，其研究对象为堤防、水库大坝等水工建筑物，它既能计算稳定渗流场问题，又能处理非稳定饱和渗流场的问题。

AutoBank软件将三维的空间问题巧妙地简化为二维平面问题，其主界面是依托AutoCAD的界面设计的，使用者可以在界面中直接绘制简化模型。

在构建模型时，使用者应定义其宽度、高度、边坡比等，确定土层的材料和渗透系数，绘制出临界水位的高度，根据这些数据AutoBank软件利用有限元的原理进行渗流计算，求解渗流场，并将渗流场的计算结果以图表或数值的型式直观显示出来，包括等势线、浸润线、流速等值线图、流速矢量图、水力坡降等值线图等 [1]。

本文以江西省抚河河道为研究对象，防渗材料采用钠基膨润土防水毯，利用AutoBank软件进行渗流计算，分析其实际的作用效果。

钠基膨润土防水毯是新型的复合材料，是由两层土工合成材料夹封膨润土，利用针刺、黏结或缝合工艺等制作而成的，其中起防水作用的主要成分为蒙脱石[2]。

在遇水情况下，膨润土颗粒会迅速膨胀，挤压颗粒间存在的空气，形成一层致密的不透水层，从而起到挡水作用。

土质边坡渗流、稳定分析系统用户使用手册（V 1.0测试版）中国水利水电科学研究院长沙远盛科技有限公司2013-08一、功能概述本系统分为三部分：前处理、核心计算、后处理。

目标为：用户能应用该系统对土质边坡渗流、稳定分析项目进行建模，快捷地输入边坡参数、水位、材料信息、震级等各项计算参数；系统半自动、自动进行单元网格划分；系统进行土质边坡或土坝渗流计算，稳定分析；系统自动生成设计报告并批量生成设计成果图。

二、编制原理1编制依据（1）《建筑边坡工程技术规范》（GB 50330-2002）（2）《水利水电工程边坡设计规范》（SL386-2007）（3）《堤防工程设计规范》（ GB 50286-98）（4）《碾压式土石坝设计规范》(SL274-2001)（5）《碾压式土石坝设计规范》（DL/T 5395-2007）（6）《渗流计算原理及应用》顾慰慈编著中国建材工业出版社 2000.08（7）《渗流数值计算与程序应用》毛昶熙段祥宝主编河海大学出版社 1999.01（8）《土质边坡稳定分析--原理.方法.程序》陈祖煜著中国水利水电出版社 2003年2计算参数采用的单位该系统中如无特别说明，高程、几何尺寸的单位均为米；力的单位为kN；弯矩单位为kN·m；材料容重的单位为kN/m3；应力的单位为kN/m2。

3坐标系x轴以水平指向坝体下游为正；y轴以竖直向上为正；转角以x轴正方向为起点，逆时针为正。

进行应力、稳定分析时，取坝体纵向单位长度的坝段为计算单元进行分析。

4波浪爬高计算4.1年最大风速年最大风速系指水面上空10m高度处10min平均风速的年最大值；对于水面上空z（m）处的风速，应乘以表2.4-1中的修正系数K z后采用。

陆地测站的风速，应参照有关资料进行修正。

表2.4-1风速高度修正系数4.2风区长度（有效吹程）按下列情况确定：1）当沿风向两侧的水域较宽时，可采用计算点至对岸的直线距离；2）当沿风向有局部缩窄且缩窄处的宽度b小于12倍计算波长时，可采用5倍b为风区长度，同时不小于计算点至缩窄处的直线距离；3）当沿风向两侧的水域较狭窄或水域形状不规则、或有岛屿等障碍物时，可自计算点逆风向做主射线与水域边界相交，然后在主射线两侧每隔7.5°做一条射线，分别与水域边界相交。

重力坝辅助设计系统用户使用手册（V 1.0测试版）中国水利水电科学研究院长沙远盛科技有限公司2012-091一、功能概述本系统分为三部分：前处理、核心计算、后处理。

用户能应用该系统对重力坝项目进行建模，快捷地输入大坝断面尺寸、水位、材料、地质信息、震级等各项计算参数；系统自动完成重力坝的应力计算、稳定分析等，并对设计参数进行优化；系统最终生成设计报告并批量生成设计图。

系统提供材料力学法和有限单元法等两种方法，在各种水位条件、不同荷载组合情况下进行重力坝的坝体断面设计和稳定分析。

二、编制原理1、编制依据（1）《混凝土重力坝设计规范》（SL319-2005）（2）《水工混凝土结构设计规范》（SL191-2008）（3）《水工建筑物抗震设计规范》（SL203-97）（4）《水工建筑物荷载设计规范》（DL5077-1997）（5）《水利水电工程等级划分及洪水标准》（SL252）（6）《重力坝设计》潘家铮水利电力出版社1987年2、计算参数采用的单位该系统中如无特别说明，高程、几何尺寸的单位均为米；力的单位为kN；弯矩单位为kN·m；材料容重的单位为kN/m3；应力的单位为kN/m2。

3、坐标系x轴以水平指向坝体下游为正；y轴以竖直向上为正；转角以x轴正方向为起点，逆时针为正。

进行应力、稳定分析时，取坝体纵向单位长度的坝段为计算单元进行分析。

24、作用力计算作用在坝上的荷载分为基本荷载和特殊荷载，分列如下：4.1 基本荷载1）坝体及其上永久设备自重；2）正常蓄水位或设计洪水位时大坝上、下游面的静水压力（选取一种控制情况）；3）扬压力；4）淤沙压力；5）正常蓄水位或设计洪水位时的浪压力；6）冰压力；7）土压力；8）设计洪水位时的动水压力；9）其他出现机会较多的荷载。

4.2 特殊荷载10）校核洪水位时大坝上、下游面的静水压力；11）校核洪水位时的扬压力；12）校核洪水位时的浪压力；13）校核洪水位时的动水压力；14）地震荷载；15）其他出现机会很少的荷载。

山西海盛软件安装说明随着科技的不断发展，计算机软件在我们的生活中扮演着越来越重要的角色。

而山西海盛软件作为一家专业的软件开发公司，为了更好地服务于用户，特别编写了这篇软件安装说明，以帮助用户顺利安装和使用我们的软件。

首先，我们需要明确的是，山西海盛软件提供的软件安装包是经过严格测试和验证的，保证了软件的稳定性和安全性。

因此，在安装软件之前，请确保您的计算机符合以下要求：1. 操作系统：我们的软件支持Windows、Mac和Linux等主流操作系统。

请确保您的计算机上已经安装了相应的操作系统，并且操作系统的版本符合我们软件的要求。

2. 硬件配置：我们的软件对计算机的硬件配置有一定的要求。

请确保您的计算机的处理器、内存、硬盘空间等硬件配置满足我们软件的最低要求。

在确认了计算机的符合要求之后，我们可以开始进行软件的安装了。

以下是具体的安装步骤：1. 下载软件安装包：您可以通过我们的官方网站或者其他合法渠道下载到我们的软件安装包。

请确保下载的安装包是来自官方渠道，以免下载到不安全或者病毒感染的软件。

2. 运行安装程序：找到您下载的软件安装包，双击运行安装程序。

在运行安装程序之前，建议您关闭其他正在运行的程序，以免影响安装过程。

3. 安装向导：安装程序会自动启动安装向导，按照向导的提示进行操作。

在安装过程中，您可以选择软件的安装路径、语言、组件等选项。

根据您的实际需求进行选择，并点击“下一步”继续安装。

4. 完成安装：安装程序会自动将软件的文件复制到您选择的安装路径，并创建相应的快捷方式。

安装完成后，您可以选择启动软件或者关闭安装程序。

在安装完成后，您可以根据软件的使用说明进行相应的配置和操作。

我们的软件通常会提供详细的使用手册或者在线帮助文档，以帮助用户更好地使用软件的各项功能。

此外，为了保证软件的正常运行和安全性，我们建议您定期更新软件版本。

我们会不断优化和改进软件的功能和性能，并发布新的版本。

您可以通过我们的官方网站或者软件内置的更新功能进行软件的更新。

远盛水工计算说明书(总55页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第六章计算菜单组结构及简介计算的菜单结构如图3-1所示。

图 6-1 菜单结构功能简介:计算菜单组提供了很多方便工程师计算的实用工具，同时把计算得结果绘制出来，把许多重复繁琐的操作交给程序处理，简化了很多设计中常用的操作步骤。

菜单组各命令详细说明一、桁架计算117[命令]：HJJS[菜单位置]：计算桁架计算功能：对各种桁架结构进行内力计算并绘制轴力图和变形图，同时生成计算书。

您使用AutoCAD的命令绘制出如图所示桁架结构的单线图以后，即可对该桁架结构进行计算。

桁架单线图须以毫米为单位绘制。

在“基本工具”菜单列的“初始设置”中将“出图比例”和“绘图比例”进行正确设置，出图比例除以绘图比例的比值等于单线图的缩放比例。

例如，如果一根梁的实际长度为2000mm，而您在CAD上绘制长度为20单位长，也就是说，图形相对结构缩小了20/2000倍。

那么，如果您设置出图比例为1，则须设置绘图比例＝2000/20×1＝100；如果您设置出图比例为2，则须设置绘图比例＝2000/20×2＝200。

桁架单线图执行此命令，弹出如图所示对话框。

桁架计算主对话框在“工程”菜单列点击“新建”，按照程序要求输入工程名“桁架计算例题一”，此时就创建了一个桁架计算工程。

点击“节点处理”菜单列中“添加节点”，程序将自动在单线图中线段的顶点和交点位置添加节点。

点击“节点设置”，可以对图中的节点大小和颜色进行调整。

如果在某些交点位置不需要节点，请执行“删除节点”将这个节点删除，而不要使用“erase”命令直接删除。

点击“编号”中“杆件、节点编号”，选择桁架结构的所有单线图和节点，程序将自动对杆件和节点进行编号。

点击“材料库”中“定义材料库”，将弹出如图所示对话框。

118材料库管理在图中右侧录入框中输入适当的数值后，点击“入库”，则将这种名为“bar”的材料存入材料库；如果该桁架中有几种不同截面积或材质的材料，则可以分别定义不同的材料名，并存入材料库。

安装运行集成板地面综合观测业务软件的技巧安装和运行集成板地面综合观测业务软件需要一些技巧和步骤。

以下是一个简单的指南，以帮助您更好地理解如何安装和运行这样的软件。

1. 下载软件：您需要从官方网站或其他可信的在线资源下载集成板地面综合观测业务软件的安装文件。

确保下载的是最新版本，并检查下载的文件是否可信、完整且没有被篡改。

2. 安装软件：在下载完成后，双击安装文件以启动软件的安装向导。

按照向导的指示，选择您希望将软件安装到的目录，以及其他任何必要的选项，如语言设置、组件选择等。

点击“安装”按钮来开始安装过程。

3. 等待安装：安装过程可能需要一些时间，具体取决于您的计算机性能和软件的大小。

请耐心等待，直到安装过程完成。

在此过程中，您可能需要输入一些必要的信息，如许可证密钥或管理员密码。

4. 运行软件：一旦安装完成，您可以在开始菜单、桌面或安装目录中找到软件的快捷方式。

双击该快捷方式即可打开软件。

5. 配置软件：打开软件后，您可能需要进行一些配置，以使软件适应您的实际需求。

配置可能包括设置工作目录、连接外部设备或服务、选择观测参数等。

按照软件提供的指南进行配置，并保存您的设置。

6. 集成板地面综合观测业务软件的使用：一旦软件配置完成，您可以开始使用它来进行地面综合观测业务。

具体的操作步骤和功能将根据软件的具体功能而有所不同。

请参考软件的帮助文档、用户手册或在线教程，以了解如何使用各种功能。

7. 更新和维护：随着时间的推移，软件开发者可能会发布新的版本或补丁，以改进软件的性能、修复错误或添加新功能。

定期检查软件的官方网站或关注软件开发者的公告，以获取最新的更新信息，并根据需要进行软件的更新和维护。

安装和运行集成板地面综合观测业务软件可能需要一些技术知识和经验。

如果您遇到任何问题或困惑，请参考软件的帮助文档、用户手册或在线支持资源，或与软件开发者或其他用户进行交流和咨询。
