钢丝螺套特点、分类、应用(有图解)

钢丝螺套一：定义钢丝螺套是一种新型的内螺纹紧固件，它是用高强度、高精度、表面光洁的冷轧菱形不锈钢丝精确加工而成的一种弹簧状内外螺纹同心体。

主要用于增强和保护低强度材质的内螺纹。

其原理是在螺钉和基体内螺纹之间形成弹性连接，消除螺纹制造误差，提高连接强度。

二：钢丝螺套外形三：钢丝螺套优点(1)增加螺纹连接的承载能力和疲劳强度：钢丝螺套使螺钉与安装钢丝螺套的内螺纹孔之间形成弹性连接，因而消除了内外螺纹之间的螺矩和牙型半角误差，可在规定的长度上使每圈螺纹上负荷均匀分布，从而加强了内螺纹，并能减振，因此可以提高零件螺纹连接的疲劳强度。

(2)耐磨：钢丝螺套由极硬的冷轧不锈钢丝精确绕制而成的，螺旋面硬度可达HRC43～50，似镜的表面(光洁度可达2～4μm)减少了磨擦和磨损，可使螺钉上由磨擦而产生的扭力减少90%，从而用最小的旋紧螺钉力矩得到最大予紧力矩和螺钉拉力，防止螺钉松脱，使各种材质的螺钉处于最佳使用状态。

(3)耐腐性：由于不锈钢丝螺套优良的抗腐蚀性能，使之能够在多种材料和通常环境条件下确保其性能，使用钢丝螺套的组合件不会滞住和锈结。

(4)耐热：钢线螺套在高温下可以阻止螺纹连接卡死或擦伤。

四：安装步骤：1.钻孔根据不同的规格选用相对应的标准钻头钻孔, 钻孔深度大于或等于钢丝螺套安装深度；注意不要将孔钻成锥形, 切屑不要掉入。

钻孔后锪孔不应超过0.4 螺距深度, 因为锪孔过大不利于钢丝螺套的旋入。

自由状态下的钢丝螺套直径比其装入的螺孔直径稍大，装配时使钢丝螺套受专用扳手扭力从而使其直径变小，进入已经用专用丝锥攻好丝的螺孔中，装好以后，钢丝螺套产生类似弹簧膨胀的作用，使其牢固的固定在螺纹孔内，而永远不会随螺钉的拧出而带出来。

2.攻丝使用标有规定螺纹规格的钢丝螺套专用丝锥攻丝, 攻丝的长度必须超过钢丝螺套长度, 对于通孔, 要全部攻丝; 攻丝的精度决定最终标准内螺孔的公差带, 使用者要适当地选择攻丝方法和润滑, 盲孔攻丝要适当用力, 以防折断丝锥。

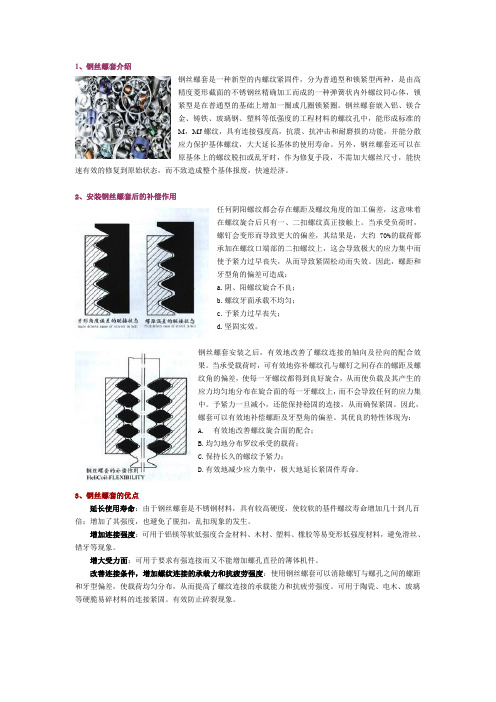

1、钢丝螺套介绍钢丝螺套是一种新型的内螺纹紧固件，分为普通型和锁紧型两种，是由高精度菱形截面的不锈钢丝精确加工而成的一种弹簧状内外螺纹同心体，锁紧型是在普通型的基础上增加一圈或几圈锁紧圈。

钢丝螺套嵌入铝、镁合金、铸铁、玻璃钢、塑料等低强度的工程材料的螺纹孔中，能形成标准的M，MJ螺纹，具有连接强度高，抗震、抗冲击和耐磨损的功能，并能分散应力保护基体螺纹，大大延长基体的使用寿命。

另外，钢丝螺套还可以在原基体上的螺纹脱扣或乱牙时，作为修复手段，不需加大螺丝尺寸，能快速有效的修复到原始状态，而不致造成整个基体报废，快速经济。

2、安装钢丝螺套后的补偿作用任何阴阳螺纹都会存在螺距及螺纹角度的加工偏差，这意味着在螺纹旋合后只有一、二扣螺纹真正接触上。

当承受负荷时，螺钉会变形而导致更大的偏差，其结果是，大约70%的载荷都承加在螺纹口端部的二扣螺纹上，这会导致极大的应力集中而使予紧力过早丧失，从而导致紧固松动而失效。

因此，螺距和牙型角的偏差可造成：a.阴、阳螺纹旋合不良；b.螺纹牙面承载不均匀；c.予紧力过早丧失；d.坚固实效。

钢丝螺套安装之后，有效地改善了螺纹连接的轴向及径向的配合效果。

当承受载荷时，可有效地弥补螺纹孔与螺钉之间存在的螺距及螺纹角的偏差，使每一牙螺纹都得到良好旋合，从而使负载及其产生的应力均匀地分布在旋合面的每一牙螺纹上，而不会导致任何的应力集中。

予紧力一旦减小，还能保持稳固的连接，从而确保紧固。

因此，螺套可以有效地补偿螺距及牙型角的偏差。

其优良的特性体现为：A.有效地改善螺纹旋合面的配合；B.均匀地分布罗纹承受的载荷；C.保持长久的螺纹予紧力；D.有效地减少应力集中，极大地延长紧固件寿命。

3、钢丝螺套的优点延长使用寿命：由于钢丝螺套是不锈钢材料，具有较高硬度，使较软的基件螺纹寿命增加几十到几百倍；增加了其强度，也避免了脱扣，乱扣现象的发生。

增加连接强度：可用于铝镁等软低强度合金材料、木材、塑料、橡胶等易变形低强度材料，避免滑丝、错牙等现象。

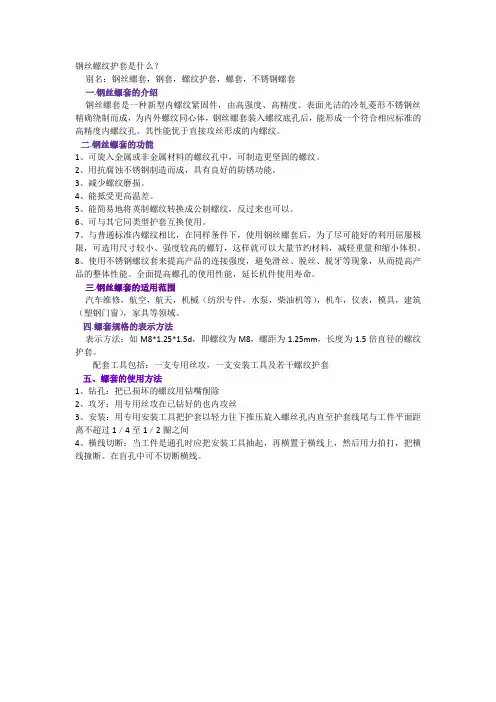

钢丝螺纹护套是什么？别名：钢丝螺套，钢套，螺纹护套，螺套，不锈钢螺套一.钢丝螺套的介绍钢丝螺套是一种新型内螺纹紧固件，由高强度、高精度、表面光洁的冷轧菱形不锈钢丝精确绕制而成，为内外螺纹同心体，钢丝螺套装入螺纹底孔后，能形成一个符合相应标准的高精度内螺纹孔。

其性能优于直接攻丝形成的内螺纹。

二.钢丝螺套的功能1、可旋入金属或非金属材料的螺纹孔中，可制造更坚固的螺纹。

2、用抗腐蚀不锈钢制造而成，具有良好的防锈功能。

3、减少螺纹磨损。

4、能抵受更高温差。

5、能简易地将英制螺纹转换成公制螺纹，反过来也可以。

6、可与其它同类型护套互换使用。

7、与普通标准内螺纹相比，在同样条件下，使用钢丝螺套后，为了尽可能好的利用屈服极限，可选用尺寸较小、强度较高的螺钉，这样就可以大量节约材料，减轻重量和缩小体积。

8、使用不锈钢螺纹套来提高产品的连接强度，避免滑丝、脱丝、脱牙等现象，从而提高产品的整体性能。

全面提高螺孔的使用性能，延长机件使用寿命。

三.钢丝螺套的适用范围汽车维修，航空，航天，机械（纺织专件，水泵，柴油机等），机车，仪表，模具，建筑（塑钢门窗），家具等领域。

四.螺套规格的表示方法表示方法：如M8*1.25*1.5d，即螺纹为M8，螺距为1.25mm，长度为1.5倍直径的螺纹护套。

配套工具包括：一支专用丝攻，一支安装工具及若干螺纹护套五、螺套的使用方法1、钻孔：把已损坏的螺纹用钻嘴削除2、攻牙：用专用丝攻在已钻好的也内攻丝3、安装：用专用安装工具把护套以轻力往下推压旋入螺丝孔内直至护套线尾与工件平面距离不超过1／4至1／2圈之间4、横线切断：当工件是通孔时应把安装工具抽起，再横置于横线上，然后用力拍打，把横线撞断。

在盲孔中可不切断横线。

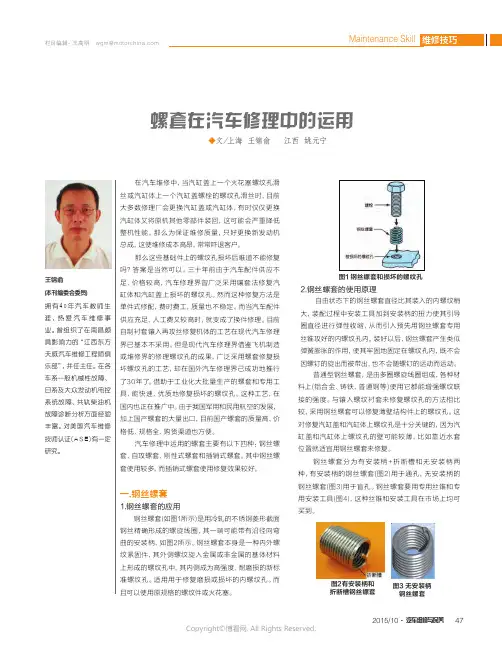

2.钢丝螺套的使用原理
自由状态下的钢丝螺套直径比其装入的内螺纹稍图1 钢丝螺套和损坏的螺纹孔
图3 无安装柄钢丝螺套
图2有安装柄和
折断槽钢丝螺套
王锦俞(本刊编委会委员)拥有40年汽车教师生
图4 有安装柄钢丝螺套的专用安工具
图7 安装钢丝螺套 图8 冲断安装柄图9 自攻螺套及安装工具
3. 钢丝螺套的使用方法：
3.把螺套装在安装心轴上，使用扳手使螺套进行铰丝嵌入孔
如图10所示，因为是铰削加工得需要一定的力量才行。

图10 安装自攻螺套
4.螺套一直进到安装心轴底端的螺母或园盘碰到了工件表
49
2015/10·汽车维修与保养图11 刚性螺套修复组件
图14 螺套和插销应低于工作件表面
图12 在插销式螺套上凃上螺纹防松剂 a.钻头；
b.沉头平面修复铰刀；
c.专用丝攻；五.结束语
广告。

钢丝螺套的基本结构及安装使用一、钢丝螺套的基本结构钢丝螺套是用高强度，高精度，菱形截面的不锈钢丝绕制成的弹簧状的螺纹连接件。

一般常用来加强铝或其它低强度机体的螺孔或修复因加工或使用而损坏的螺孔。

将钢丝螺套旋入特定尺寸的螺孔内，其菱形截面的外角与机体紧密贴合而菱形截面的内角则形成一个新的标准的内螺纹。

用一个标准的螺钉拧入这一钢丝螺套所形成的内螺纹中，则构成一个带钢丝螺套的螺纹连接（见图1）。

图1钢丝螺套旋入螺孔前，自由状态直径大于安装钢丝螺套用内螺态度的直径，旋入钢丝螺套时需将其直径缩小，而旋入之后则自行弹开。

钢丝螺套依靠自身的弹力紧密的贴合在机体螺纹的牙槽内，使其牢固的固定在机体螺孔内，拧入、拧出螺钉它都不会松动。

钢丝螺套自由状态的外形结构如图2所示。

图2钢丝螺套体：是由菱形截面钢丝绕制成的螺旋体。

其外表面形成外螺纹，内表面则形成内螺纹。

安装柄：是在钢丝螺套一端向内弯出的一个直柄。

专门用来将钢丝螺套旋入螺孔的。

安装钢丝螺套时，用专用工具穿过钢丝螺套体，卡住安装柄，将钢丝螺套直径旋小，就可将钢丝螺套旋入螺孔。

引导：在钢丝螺套带安装柄的一端，将与安装柄成210º范围内的钢丝螺套体直径减小，以便将钢丝螺套向螺孔旋入时端头能顺利的进入螺孔，这一段钢丝螺套体称之引导。

折端槽：专为去除安装柄加工的槽口。

钢丝螺套旋入螺孔后，安装柄就失去了作用，反而会影响螺钉穿过钢丝螺套。

在某些情况下需将安装柄去掉，以便螺钉空过钢丝螺套不受阻碍。

为此，在与安装柄成30º-90º的引导段上开一槽口，以便用工具冲击安装柄时能使安装柄从此处折断。

二、不同类型的钢丝螺套▲锁紧型钢丝螺套把钢丝螺套体中的一圈或几圈制成多边形的钢丝螺套为锁紧型钢丝螺套。

锁紧型钢丝螺套旋入螺孔后除依靠自身弹力将自己固定在螺孔内，还利用制成的多边形将相配合的螺钉锁紧（见图3）图3螺钉拧入锁紧型钢丝螺套的螺孔时在未进入多边形的锁紧圈之前是松动的，当螺钉进入多边形的锁紧圈时，需将多边形撑开，使锁紧边变形，此时螺钉拧入需克服锁紧边给于螺钉的摩擦力。

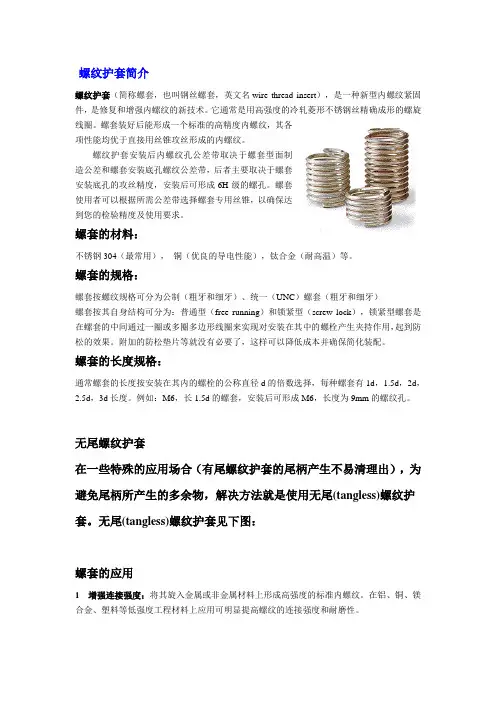

螺纹护套简介螺纹护套（简称螺套，也叫钢丝螺套，英文名wire thread insert），是一种新型内螺纹紧固件，是修复和增强内螺纹的新技术。

它通常是用高强度的冷轧菱形不锈钢丝精确成形的螺旋线圈。

螺套装好后能形成一个标准的高精度内螺纹，其各项性能均优于直接用丝锥攻丝形成的内螺纹。

螺纹护套安装后内螺纹孔公差带取决于螺套型面制造公差和螺套安装底孔螺纹公差带，后者主要取决于螺套安装底孔的攻丝精度，安装后可形成6H级的螺孔。

螺套使用者可以根据所需公差带选择螺套专用丝锥，以确保达到您的检验精度及使用要求。

螺套的材料：不锈钢304（最常用），铜（优良的导电性能），钛合金（耐高温）等。

螺套的规格：螺套按螺纹规格可分为公制（粗牙和细牙）、统一（UNC）螺套（粗牙和细牙）螺套按其自身结构可分为：普通型（free running）和锁紧型（screw lock），锁紧型螺套是在螺套的中间通过一圈或多圈多边形线圈来实现对安装在其中的螺栓产生夹持作用，起到防松的效果。

附加的防松垫片等就没有必要了，这样可以降低成本并确保简化装配。

螺套的长度规格：通常螺套的长度按安装在其内的螺栓的公称直径d的倍数选择，每种螺套有1d，1.5d，2d，2.5d，3d长度。

例如：M6，长1.5d的螺套，安装后可形成M6，长度为9mm的螺纹孔。

无尾螺纹护套在一些特殊的应用场合（有尾螺纹护套的尾柄产生不易清理出），为避免尾柄所产生的多余物，解决方法就是使用无尾(tangless)螺纹护套。

无尾(tangless)螺纹护套见下图：螺套的应用1增强连接强度：将其旋入金属或非金属材料上形成高强度的标准内螺纹。

在铝、铜、镁合金、塑料等低强度工程材料上应用可明显提高螺纹的连接强度和耐磨性。

2维修：在出现螺纹加工错误或对已损坏的内螺纹孔修复时，使用螺套作为修复手段，可以经济方便地地维修，并仍使用原规格螺钉。

3 不同螺纹规格转换：利用螺套进行公制←→英制←→统一螺纹等系列螺纹孔相互转换。

1、钢丝螺套介绍钢丝螺套是一种新型的内螺纹紧固件，分为普通型和锁紧型两种，是由高精度菱形截面的不锈钢丝精确加工而成的一种弹簧状内外螺纹同心体，锁紧型是在普通型的基础上增加一圈或几圈锁紧圈。

钢丝螺套嵌入铝、镁合金、铸铁、玻璃钢、塑料等低强度的工程材料的螺纹孔中，能形成标准的M，MJ螺纹，具有连接强度高，抗震、抗冲击和耐磨损的功能，并能分散应力保护基体螺纹，大大延长基体的使用寿命。

另外，钢丝螺套还可以在原基体上的螺纹脱扣或乱牙时，作为修复手段，不需加大螺丝尺寸，能快速有效的修复到原始状态，而不致造成整个基体报废，快速经济。

2、安装钢丝螺套后的补偿作用任何阴阳螺纹都会存在螺距及螺纹角度的加工偏差，这意味着在螺纹旋合后只有一、二扣螺纹真正接触上。

当承受负荷时，螺钉会变形而导致更大的偏差，其结果是，大约70%的载荷都承加在螺纹口端部的二扣螺纹上，这会导致极大的应力集中而使予紧力过早丧失，从而导致紧固松动而失效。

因此，螺距和牙型角的偏差可造成：a.阴、阳螺纹旋合不良；b.螺纹牙面承载不均匀；c.予紧力过早丧失；d.坚固实效。

钢丝螺套安装之后，有效地改善了螺纹连接的轴向及径向的配合效果。

当承受载荷时，可有效地弥补螺纹孔与螺钉之间存在的螺距及螺纹角的偏差，使每一牙螺纹都得到良好旋合，从而使负载及其产生的应力均匀地分布在旋合面的每一牙螺纹上，而不会导致任何的应力集中。

予紧力一旦减小，还能保持稳固的连接，从而确保紧固。

因此，螺套可以有效地补偿螺距及牙型角的偏差。

其优良的特性体现为：A.有效地改善螺纹旋合面的配合；B.均匀地分布罗纹承受的载荷；C.保持长久的螺纹予紧力；D.有效地减少应力集中，极大地延长紧固件寿命。

3、钢丝螺套的优点延长使用寿命：由于钢丝螺套是不锈钢材料，具有较高硬度，使较软的基件螺纹寿命增加几十到几百倍；增加了其强度，也避免了脱扣，乱扣现象的发生。

增加连接强度：可用于铝镁等软低强度合金材料、木材、塑料、橡胶等易变形低强度材料，避免滑丝、错牙等现象。

什么是钢丝螺套---钢丝螺套介绍钢丝螺套是什么钢丝螺套是一种新型内螺纹紧固件,它是由高强度、高精度、高表面质量的耐蚀菱形截面的钢丝绕制而成,形如弹簧;钢丝螺套装入螺孔中,钢丝螺套的外表面靠弹力贴合在螺孔上, 其内表面形成新的螺纹,用于拧入螺钉或螺栓,使螺钉或螺栓不直接与基体接触,保护了基体及螺钉,起到延长螺纹使用寿命、增加螺纹连接强度、增大螺纹受力面、增加螺纹连接的承载力和抗疲劳强度、抗震防松脱等作用;在铝、镁合金等低强度工程材料上应用可以明显提高螺纹强度和耐磨性,同时钢丝螺套还改善了螺纹的受力情况,使螺纹整体用力,提高了螺纹联接的强度; 钢丝螺套也可用于修复磨损或损坏的内螺纹孔;钢丝螺套产品在航空、航天器、船用、车用动力机械,液力传动机械,风动工具,气动元件、化纤、纺织、烟草机械、光学仪器、电器、高压开关、汽车修理等行业的产品和设备上得了普遍应用;钢丝螺套的作用及钢丝螺套应用领域钢丝螺套是一种新型的螺纹紧固件,装入产品后能符合国际标准高精度内螺纹,其性能优于直接攻丝形成的螺纹;随着钢丝螺套的作用逐渐被企业认识,钢丝螺套应用范围已经越来越广泛;钢丝螺套的作用主要体现在以下三方面：1、钢丝螺套应用在金属或非金属材料如铝、镁等轻合金工程材料的机械零部件上,能形成高强度、耐磨损、高精度的标准内螺纹;在改善低强度机体螺纹孔强度方面,钢丝螺套作用非常明显;典型应用：高压开关设备、液力机械、焊接设备、烟草机械、微波通讯、汽车零部件、空分设备、煤机、动力机械、纺织化纤机械及家具等;2、钢丝螺套应用在对已损坏的内螺孔螺纹修复上,作为一种螺纹修复手段, 被损螺纹可得到快速有效地修复;典型应用：各种重要零部件螺纹孔脱扣后修复,如：注塑机模板螺纹孔的修复;发动机缸体螺纹孔的修复等;3、利用钢丝螺套进行公制←→英制螺纹孔转换,非常方便、快速;典型应用：进口设备或机械英制螺纹由于备件供应问题需要改成公制螺纹的;钢丝螺套用途主要体现在以上三个方面,在工程应用中因其优异的螺纹修复性能,能形成高强度、耐磨损、高精度的标准内螺纹,其应用已经越来越广泛;随着工业企业对钢丝螺套用途的逐渐认识,钢丝螺套的应用范围会越发宽广;钢丝螺套的使用参照主要有两种形式,分别是规格法和标准法,螺纹护套钢丝螺套标记方法实际上表达的就是钢丝螺套的直径、螺距和长度三个参数;此处的直径和长度指的是安装后的内螺纹直径和安装后形成的实际螺纹长度;1 规格法：①FR 普通型MD 直径× P 螺距-nD 直径②SL 锁紧型MD 直径× P 螺距-nD 直径2 标准法：D 直径× P 螺距× N 自由状态下钢丝螺套圈数钢丝螺套生产流程复杂,生产过程需要遵循一系列的标准;目前钢丝螺套的标准主要有国军标GJB、航标HB、美标等多种规格;以下为详细的国内外钢丝螺套标准罗列,实际上国内企业还有相应的企业内部螺纹护套标准;●～国家军用标准普通型钢丝螺套General-purpose wire thread insert●国家军用标准普通型钢丝螺套通用规范Technical specification for general-purpose wire thread inserts●GJB5107-2002国家军用标准锁紧型钢丝螺套通用规范General Specification for Selt-locking Thread Inserts●GJB5108-2002国家军用标准钢丝螺套安装要求Installing Requirement of Thead Inserts●GJB5109-2002国家军用标准锁紧型有折断槽钢丝螺套Self-locking Insert Through Threaded●GJB5110-2002国家军用标准锁紧型无折断槽钢丝螺套Self-locking Insert Threaded●HB6200-89航空工业标准有折断槽锁紧型钢丝螺套●HB6201-89航空工业标准无折断槽锁紧型钢丝螺套●HB6202-89航空工业标准锁紧型钢丝螺套技术条件●HB5513～5516-96航空工业标准安装钢丝螺套用内螺纹●德国钢丝螺套标准DIN8140 Part 1, Wire thread inserts for ISO metric screw threads.德国工业标准●LN 9499 LN 9039, 德国钢丝螺套航空标准钢丝螺套规格螺纹护套规格符号说明：d--钢丝螺套公称直径螺钉公称直径L—钢丝螺套公称长度安装后的螺纹长度P--螺距do--钻丝套安装用钻头直径Dz--钢丝螺套自由状态下外径N--钢丝螺套自由状态下圈数公制钢丝螺套规格、螺纹护套规格参数表钢丝螺套规格参数螺纹规格d×p k×d钢丝螺套安装钻头自由状态下外径Dzmm自由状态螺套圈数N≈后长度Lmm直径domm2×1d2d 2342×1d2d53×1d2d 3 64×1d2d 46865×1d2d5 106×11d2d691277×11d2d7 148×11d2d81216138×1d2d8 12 1610×11d2d 1015201210×1d2d 101520812×1d2d 12 18 2412×1d 121814×1d2d 14 21 2816×1d2d 1624321316×21d2d 16 24 3218×918271520×1d 15 20 3020×1d2d 2030401022×331824×1d 1824361324×31d2d 243648101426×1d 13 2627×1d27 27×21d2730×1..51d 15 3030×1d 2d 3045601133×1d3339×21d3960×41d326465-66英制钢丝螺套规格、螺纹护套规格参数表螺纹护套规格参数2d1d3/4"-162d1d7/8"-142d1d1"-142d1"-121d 钢丝螺套配套工具1、1、钢丝螺套丝锥,螺纹护套丝锥钢丝螺套专用丝锥用于加工螺纹护套底孔的专用内螺纹,钢丝螺套丝锥结构尺寸依照国家标准细柄机用钢丝螺套丝锥和手用钢丝螺套丝锥GB3464-83 等标准要求制造,螺纹护套丝锥可机用也可手用,根据其使用范围可分为轻合金机用螺纹护套丝锥、手用螺纹护套丝锥,普通钢机用螺套丝锥、手用螺套丝锥,特种螺套丝锥三种;1 、轻合金机、手螺纹护套丝锥 : 用于加铝、镁合金以及铜合金等有色金属合金,螺距在以下为单支丝锥,螺距大于等于为双支;标记方法：STd × p ST 为螺纹护套专用内螺纹代号;标记示例：加工安装规格为8 × 钢丝螺套专用ST丝锥,标记为ST8 ×2 、普通钢机、手用螺纹护套丝锥 : 用于加工钢、铸铁、铸钢等金属材料上的内螺纹;3 、特种丝锥：可根据用户需要设计、制造各种特殊品种的螺纹底孔丝锥,例如在软铝、紫铜上攻丝的机用、手用挤压丝锥,单支普通钢攻丝的专用机用丝锥、不锈钢攻丝丝锥、用于盲孔的平底丝锥、螺旋槽丝锥、螺尖丝锥等;螺纹护套丝锥的选择◆直槽螺纹护套丝锥通用性很强,通孔或盲孔、有色金属或黑色金属都可使用,价格也便宜,但质量较差;螺纹护套直槽丝锥见图1钢丝螺套丝锥图1◆螺旋槽螺纹护套丝锥比较适合加工盲孔螺纹,加工时切屑向后排出;在加工黑色金属时,螺旋角选择的少小一点,大约一般在 30 度左右,可以保证螺旋齿的强度;在加工有色金属时,螺旋角选择的少大一点,大约一般在 45 度左右,这样切削时可以锋利一些;螺旋槽螺纹护套丝锥见图2钢丝螺套ST丝锥图2◆挤压丝锥比较适合加工有色金属,尤其是铝合金铸件,它主是对金属挤压、变形、形成的内螺纹;挤压成形是非切削加工,采用挤压成形工艺加工出的螺纹孔,抗拉、抗剪强度高,加工表面的粗糙度也较好,但挤压丝锥底孔要求较高,过大,强度不够；过小容易造成丝锥断裂;◆ 螺尖丝锥比较适合加工通孔螺纹,加工时切削向前排出;固芯部尺寸较大,强度较好,切削力较大,所以对加工有色金属、不锈钢、黑色金属效果都很好;2、3、2、丝螺套配套工具2、钢丝螺套安装扳手钢丝螺套安装工具就是钢丝螺套安装扳手,也叫钢丝螺套旋入工具;钢丝螺套安装扳手使用方法就是将钢丝螺套放入专用钢丝螺套安装工具内,使安装柄嵌入导杆槽内,转动钢丝螺套安装工具手柄使钢丝螺套旋入螺孔;其安装原理就是使钢丝螺套通过一段引导螺纹,迫使外径收缩,以便顺利装入底孔;安装时注意不可在钢丝螺套上施加较大的轴向力,以防"乱扣";钢丝螺套安装扳手分为分为手动及半自动两种,一般使用手动安装扳手;● 手动钢丝螺套安装工具手动钢丝螺套安装扳手,主要有套筒型安装扳手和简易钢丝螺套安装扳手两种;1套筒型螺纹护套安装扳手用于手动安装ST2 ×以上规格螺纹护套标记方法：ST d ×p2简易螺纹护套安装扳手简易螺纹护套安装工具有螺纹头、光杆两种;用于极少量安装,一般维修、实验时用,操作时不易安装,钢丝螺套容报废;● 半自动安装扳手有气动、电动两种,用于大批量钢丝螺套的安装或用于装配生产线;钢丝螺套简易安装工具图4、5、3、钢丝螺套配套工具3、钢丝螺套安装柄去除工具冲断器冲断器主要作用就是用来折断钢丝螺套安装尾柄；钢丝螺套在安装后,一般通孔都要求将尾柄去除掉,具体方法是用冲断器对准安装柄,用200g的榔头猛打一下,即可去除,对于以上的粗牙丝套和以上的细牙丝套,用尖嘴钳上下弯曲安装柄就能折断;6、7、4、钢丝螺套配套工具4、钢丝螺套取出工具---卸套器钢丝螺套在安装过程中出现问题需要取出,应当使用专用钢丝螺套取出工具---卸套器,将卸套器放入钢丝螺套孔内,对准手柄用榔头猛击一下,用手加力按下手柄反螺纹旋转即可取出钢丝螺套;8、9、5、钢丝螺套配套工具5、钢丝螺套专用内螺纹塞规—底孔塞规钢丝螺套装配的精度等级,取决于攻制的螺纹孔精度；在对钢丝螺套安装精度要求较高的情况下,可以在用钢丝螺套专用丝锥ST丝锥攻牙后,在钢丝螺套装配旋入螺孔之前,用钢丝螺套底孔塞规测量螺纹孔,对螺纹孔的精度进行检测,以此保证钢丝螺套安装后形成的内螺纹是标准的螺纹;钢丝螺套底孔塞规图钢丝螺套底孔塞规也叫ST塞规,螺纹护套塞规,钢丝螺套塞规钢丝螺套塞规用于检验钢丝螺套安装前的底孔尺寸,一般在对工作精度要求较高或用来鉴别丝锥是否磨损时使用,分为单头整体螺纹塞规及双头插柄底孔塞规,I级精度;1、单头整体钢丝螺套塞规用于检验ST2-ST5小规格钢丝螺套安装前内孔螺纹;2、双头插柄钢丝螺套塞规用于检验ST5以上规格钢丝螺套安装前内螺纹;钢丝螺套安装步骤及钢丝螺套的使用方法钢丝螺套安装使用方法主要包括以下四个环节：一、钻孔二、攻牙三、安装四、去尾柄四个步骤;要求严格的钢丝螺套安装步骤还需在第二步攻牙以后,用专用钢丝螺套底孔塞规对攻好牙的底孔进行检测,通规能通,止规能止的状态下才能进行下一步钢丝螺套安装操作;此外对安装不好的钢丝螺套可采用专用取套工具—卸套器将其取出;1 钻孔钢丝螺套安装步骤第一步---钻孔使用表中所列的标准钻头钻孔, 钻孔深度大于或等于钢丝螺套安装深度；注意不要将孔钻成锥形, 切屑不要掉入;钻孔后锪孔不应超过螺距深度, 因为锪孔过大不利于钢丝螺套的旋入;使用表中所列的标准钻头钻孔, 钻孔深度大于或等于钢丝螺套安装深度；注意不要将孔钻成锥形, 切屑不要掉入;钻孔后锪孔不应超过螺距深度, 因为锪孔过大不利于钢丝螺套的旋入;螺纹规格钻头直径mm 螺纹规格钻头直径mmM8x12 攻丝钢丝螺套安装步骤第二步就是攻丝使用标有规定螺纹规格的钢丝螺套专用丝锥攻丝, 攻丝的长度必须超过钢丝螺套长度, 对于通孔, 要全部攻丝; 攻丝的精度决定最终标准内螺孔的公差带, 使用者要适当地选择攻丝方法和润滑, 盲孔攻丝要适当用力, 以防折断丝锥;攻丝后, 螺纹孔应清理, 一般用压缩空气喷枪吹, 盲孔时还应使用带径向孔的长喷枪自下而上清理, 也可以用清洗的方法清理螺纹孔;螺纹孔精度高时, 应用专用钢丝螺套底孔塞规进行检查;3 安装钢丝螺套装配操作第三步就是借助钢丝螺套专用扳手进行安装在一般情况下应用手工安装器进行钢丝螺套安装;钢丝螺套放入安装工具内, 使安装柄嵌入导杆槽内转动安装工具手柄使钢丝螺套旋入螺孔, 并使其距表面留有圈空螺纹; 少量安装钢丝螺套时和M14×2 以上粗牙钢丝螺套安装时可采用“T ”型开槽或螺纹头简易工具安装, 并注意不要在钢丝螺套安装柄上施加较大的轴向力以防“ 乱扣” ;钢丝螺套安装后, 为检查所形成的标准内螺纹孔精度等级, 可用相应的级别塞规检验;4 去柄钢丝螺套装配操作第四步就是去尾柄对有折断槽的钢丝螺套,旋入螺孔后应将安装柄去除,需用去柄工具;通孔时, 要将钢丝螺套安装柄折断, 一般用冲断器对准安装柄, 用200g 左右的榔头猛打一下即可去除, 对于M18×以上的粗牙钢丝螺套和M14×以上的细牙钢丝螺套, 用尖嘴钳上下弯曲安装柄就能折断,然后将断下来的安装柄从螺孔中取出即可;。

钢丝螺套使用说明书一、钢丝螺套简介二、钢丝螺套标记方法三、钢丝螺套的安装参数四、钢丝螺套专用丝锥五、钢丝螺套安装扳手六、安装柄冲断器七、卸套器八、底孔塞规九、自锁螺母十、钢丝螺套的装配过程一、钢丝螺套简介一、钢丝螺套应用钢丝螺套是一种新型的螺纹连接元件，是由高强度，高精度的耐腐蚀菱形丝精制而成。

形如弹簧，安装在基体特定螺孔中，其内表面形成标准螺纹，与螺钉(螺栓)配合时，可明显提高连接强度和耐磨性，特别在铝、镁、铸铁、塑料等低强度材料上。

同时，改善了螺纹的受力情况，形成了弹性连接，消除了内外螺纹之间的螺距和牙型半角误差，使螺纹上的负荷均匀分布，保护了基本螺纹不被损坏，延长使用寿命。

钢丝螺套由于优良的搞腐蚀、抗高温、抗磨损性能使之能在多种环境下确保其适用性，防止了螺纹锈死、卡死、脱扣现象发生。

钢丝螺套还可以作为修复手段，在内螺纹脱扣或乱牙时，使其快速有效地修复到原状，各项性能均优于攻丝形成的螺纹。

目前，国外钢丝螺套技术广泛用于航天、航空、船舶、兵器工业、光学仪器、无线电等各类仪器仪表。

同时，大型机车、机组、汽车制造、冶金、电力、机械、化纤、化工等行业都广泛采用。

丝套安装后形成螺孔的公差带取决于丝套型面制造公差和丝套安装孔螺纹的公差带，主要取决于丝套安装孔的螺纹公差，即安装孔的攻丝精度，也就是专用丝锥的精度，通常达6H级，精度高时可达5H，4H级公差带，使用者可以根据所需公差带选择丝锥和攻丝方法及润滑方式等，以达到所需要求。

二、钢丝螺套的优点：（1）钢丝螺套是高精度的内、外螺纹同心体，其自由状态下外径比安装螺孔直径稍大，从而使丝套装好后，可以牢固地固定在螺纹孔内，形成符合国际的高精度内螺纹，其各项性能均优于攻丝形成的螺纹。

（2）钢丝螺套使螺钉与安装螺孔之间形成弹性联接，从而消除了内、外螺纹之间的螺矩和牙型误差，使每圈螺纹上的负荷均匀分布，并能减振，从而加强了内螺纹，增强了螺纹联接的承载能力和搞疲劳强度。

钢丝螺套在电子设备中应用及装配技术摘要：在使用钢丝螺套时，呈现出外形尺寸紧凑、强度好以及耐磨性好等多种优势，也是有效弥补设备中出现铝合金等结构件螺纹强度不够、修复螺纹经常使用的方法。

根据实际工作开展经验，对钢丝螺套进行分类与安装作用原理介绍，钢丝螺套使用方案、钢丝螺套底孔加工以及装配中的要点。

分析在加工安装中存在的各种装配与应用问题，总结出在实际工作加工中，存在着钢丝螺套不易安装、使用中随螺钉脱出以及螺钉卡死等多种常见的问题，并论述问题出现原因及解决措施。

关键词：钢丝螺套；装配技术；设备应用前言：铝合金，镁合金等轻质类型的合金，是电子设备安装中常见的一种材料类型，但是铝合金自身强度与硬度比较低，导致内部的螺纹根据设计使用寿命无法满足加工使用需求。

钢丝螺套作为新型的内螺纹紧固件，它是一种高强度，高精度、表面光洁的冷轧菱形不锈钢丝精制而成的一种弹簧状内外螺纹同心体。

在螺钉和基体内螺纹之间形成弹性连接，达到消除螺纹制造误差，提高螺纹强度。

外表的螺纹则是ST螺纹，内部则选择使用的是公制或英制螺纹，在实际应用的过程中，钢丝螺套呈现出尺寸紧凑、强度好以及耐磨性好等优势，能够完成不同螺纹的转换，有效的弥补铝合金，镁合金内螺纹存在的不足等问题。

一、钢丝螺套简介（1）钢丝螺套的种类按照应用结构来讲，可以将其划分为有尾型与无尾型，有尾型指的是传统的带安装柄，无尾型则是经过改良后得到的护套，借助驱动凹槽的方式替代传统安装柄，不需要打断将安装柄取出，在安装中呈现双向性优势，逐渐取代了有尾型钢丝螺套的安装趋势[1]。

就其实际应用功能来讲，划分为普通型与锁紧型，使用普通的钢丝螺套，螺纹除了材质外形与普通的标准螺纹呈现出一致，在紧锁型中会有一个锁紧线圈，线圈则是由一系列的直线段所构成的，在安装的过程中，螺栓则是在压力作用下，逐渐的完成锁紧功能。

（2）钢丝螺套的作用原理在自由状态下的钢丝螺套，直径往往大于安装的螺纹直径，在安装操作中会被不断的压缩收紧，当完成安装操作之后，钢丝螺套就会回弹到原本的状态，并且将其固定在螺纹孔内[2]。

钢丝螺套是一种新型的螺纹紧固件,分为普通型钢丝螺套和锁紧型钢丝螺套两种,是由高精度菱形截面的不锈钢丝精确加工而成的一种弹簧状内外螺纹同心体。

锁紧型是在普通型的基础上增加一圈或几圈锁紧圈。

钢丝螺套嵌入铝、镁合金、铸铁、玻璃钢、塑料等低强度的工程材料的螺纹孔中,能形成标准的M,MJ螺纹,具有连接强度高,抗震、抗冲击和耐磨损的功能,并能分散应力保护基体螺纹,大大延长基体的使用寿命。

另外,钢丝螺套还可以在原基体上的螺纹脱扣或乱牙时,作为修复手段,而不致造成整个基体报废,并且维修方便,快速经济。

钢丝螺套已广泛应用于航空、航天、机械(纺织专件、水泵、柴油机等)、机车、汽车、仪表、模具、建筑(塑钢门窗)、家具等领域。

钢丝螺套具体作用可分为:增加连接强度:可用于铝镁等软低强度合金材料、木材、塑料、橡胶等易变形低强度材料,避免滑丝、脱丝、错牙等现象。

增大受力面:可用于要求有强连接而又不能增加螺孔直径的薄体机件。

改善连接条件:可用于陶瓷、电木、玻璃等硬脆易碎材料的连接紧固。

有效防止碎裂现象。

耐磨损:可用于经常拆卸、安装的机件和经常旋动的螺孔内,延长其使用寿命。

不锈钢钢丝螺套六大优点:不锈钢钢丝螺套优点一:延长使用寿命:由于钢丝螺套是不锈钢材料,具有较高硬度,使较软的基件螺纹寿命增加几十到几百倍;增加了其强度,也避免了脱扣,乱扣现象的发生。

不锈钢钢丝螺套优点二:增加连接强度:可用于铝镁等软低强度合金材料、木材、塑料、橡胶等易变形低强度材料,避免滑丝、错牙等现象。

不锈钢钢丝螺套优点三:增大受力面:可用于要求有强连接而又不能增加螺孔直径的薄体机件。

不锈钢钢丝螺套优点四:改善连接条件:增加螺纹连接的承载力和抗疲劳强度:使用钢丝螺套可以消除螺钉与螺孔之间的螺距和牙型偏差,使载荷均匀分布,从而提高了螺纹连接的承载能力和抗疲劳强度。

可用于陶瓷、电木、玻璃等硬脆易碎材料的连接紧固。

有效防止碎裂现象。

不锈钢钢丝螺套优点五:公英制螺牙转换:利用钢丝螺套进行公制←→英制←→国际标准螺纹孔的转换,非常方便、快捷、经济、实用,适用于任何进、出口产品。

钢丝螺套标准1. 引言钢丝螺套是一种常见的连接元件，它具有高强度、耐久性和可靠性的特点，在机械、汽车、航空等领域得到广泛应用。

为了确保钢丝螺套在不同行业和领域的适用性和互换性，制定了一系列的标准。

本文将介绍钢丝螺套的标准要求和规范，以便广大工程师和生产商能够正确选用和使用相关的产品。

2. 钢丝螺套的分类钢丝螺套可以根据不同的标准和要求进行分类。

以下是常见的分类方式：2.1 根据材料分钢丝螺套的材料种类繁多，常见的有不锈钢、碳钢、合金钢等。

根据材料的不同，螺套的性能和用途也会有所差异。

2.2 根据螺纹类型分根据螺纹类型的不同，钢丝螺套可以分为内螺纹和外螺纹两种。

内螺纹钢丝螺套用于连接外螺纹零件，外螺纹钢丝螺套则用于连接内螺纹零件。

2.3 根据标准规范分钢丝螺套的标准有很多，常见的有国际标准ISO、美国航空航天标准NAS、德国标准DIN等。

这些标准对于钢丝螺套的尺寸、材料、质量要求等有详细的规定。

3. 钢丝螺套的标准规范钢丝螺套的标准规范涵盖了许多方面，下面是其中的几个重要要素：3.1 尺寸和尺寸公差钢丝螺套的尺寸包括内径、外径、长度等。

标准规范会对这些尺寸进行详细的规定，并规定了允许的尺寸公差范围，以确保钢丝螺套能够与其他元件正确配合。

3.2 材料和硬度要求钢丝螺套的材料对其性能和耐用性有很大影响，标准规范通常要求材料具有一定的强度、韧性和耐腐蚀性。

此外，对于一些特殊应用场景，还可以根据需要对钢丝螺套的硬度进行要求。

3.3 表面处理为了提高钢丝螺套的抗腐蚀性和外观质量，标准规范通常会对其进行一定的表面处理。

常见的表面处理方法有镀锌、镀镍、电镀等，每种方法都有其适用的情况和要求。

3.4 质量控制钢丝螺套的质量控制是确保其性能和可靠性的重要环节。

标准规范会要求制造商严格执行相关的质量控制标准，包括原材料检验、工艺控制、成品检测等，以确保产品的质量稳定。

4. 钢丝螺套的应用与市场前景钢丝螺套作为连接元件，在机械、汽车、航空等领域发挥着重要作用。

钢丝螺套一、特点特点1：自由状态的钢丝螺套直径比其欲装入的螺纹孔直径稍大，装配时使钢丝螺套经过安装扳手螺纹引导圈受扭力从而使其直径变小，进入螺孔中，装好以后，钢丝螺套产生类似弹簧膨胀的作用，使其牢固地固定在螺纹孔内，不会因螺钉的旋出而被带出，不会随螺钉的运动而运动。

特点2：增加螺纹连接的承载能力和疲劳强度：钢丝螺套使螺钉与安装钢丝螺套的螺孔之间形成弹性连接，因而消除了内外螺纹之间的螺距和牙型半角误差，可在规定的长度上使每圈螺纹上的负荷均匀分布，从而加强了内螺纹，并能减振，因此可以提高零件螺纹连接的疲劳强度。

特点3：钢丝螺套由极硬的冷轧不锈钢丝绕制而成，似镜的表面减少了磨擦和磨损，可使螺钉上由于磨擦而产生的扭力减少90%，从而用最小的旋紧螺钉力矩得到最大予紧力矩和螺钉拉力，防止螺钉松脱，使合金钢螺钉处于最佳使用状态。

特点4：由于钢丝螺套优良的抗腐蚀性能使之能在多种材料和通常环境条件下确保其适用性，使用钢丝螺套的组合件不会滞住。

特点5：钢丝螺套在高温下可以阻止螺纹连接卡死或擦伤。

特点6：省料：与普通标准内螺纹相比，在同样的强度条件下，使用钢丝螺套后，为了尽可能好的利用屈服极限，可选用尺寸较小，强度较高的螺钉，这样就可以大量节约材料，减轻重量和缩小体积。

特点7：锁紧型钢丝螺套能把螺钉锁紧在钢丝螺套安装后形成的螺纹孔中，在受振和冲击时，可使螺钉不致松扣，比通常锁紧装置工艺性能好。

特点8：简化结构设计和装配，可以取代螺栓螺母联接方式使之更为简单。

二、分类●按钢丝螺套安装柄的有无分类A、有安装柄钢丝螺套（普通型表示为：FR；锁紧型表示为：SL）B、无安装柄钢丝螺套（普通型表示为：NFR；锁紧型表示为：NSL）●按钢丝螺套的使用功能分类A、普通型钢丝螺套(Free-Running Inserts) 记号"FR"B、锁紧型钢丝螺套(Screw Lock Inserts) 记号"SL"●按材料分类A、钢丝螺套：采用不锈钢材料制成，常用。

钢丝螺套一、特点特点1：自由状态的钢丝螺套直径比其欲装入的螺纹孔直径稍大，装配时使钢丝螺套经过安装扳手螺纹引导圈受扭力从而使其直径变小，进入螺孔中，装好以后，钢丝螺套产生类似弹簧膨胀的作用，使其牢固地固定在螺纹孔内，不会因螺钉的旋出而被带出，不会随螺钉的运动而运动。

特点2：增加螺纹连接的承载能力和疲劳强度：钢丝螺套使螺钉与安装钢丝螺套的螺孔之间形成弹性连接，因而消除了内外螺纹之间的螺距和牙型半角误差，可在规定的长度上使每圈螺纹上的负荷均匀分布，从而加强了内螺纹，并能减振，因此可以提高零件螺纹连接的疲劳强度。

特点3：钢丝螺套由极硬的冷轧不锈钢丝绕制而成，似镜的表面减少了磨擦和磨损，可使螺钉上由于磨擦而产生的扭力减少90%，从而用最小的旋紧螺钉力矩得到最大予紧力矩和螺钉拉力，防止螺钉松脱，使合金钢螺钉处于最佳使用状态。

特点4：由于钢丝螺套优良的抗腐蚀性能使之能在多种材料和通常环境条件下确保其适用性，使用钢丝螺套的组合件不会滞住。

特点5：钢丝螺套在高温下可以阻止螺纹连接卡死或擦伤。

特点6：省料：与普通标准内螺纹相比，在同样的强度条件下，使用钢丝螺套后，为了尽可能好的利用屈服极限，可选用尺寸较小，强度较高的螺钉，这样就可以大量节约材料，减轻重量和缩小体积。

特点7：锁紧型钢丝螺套能把螺钉锁紧在钢丝螺套安装后形成的螺纹孔中，在受振和冲击时，可使螺钉不致松扣，比通常锁紧装置工艺性能好。

特点8：简化结构设计和装配，可以取代螺栓螺母联接方式使之更为简单。

二、分类●按钢丝螺套安装柄的有无分类A、有安装柄钢丝螺套（普通型表示为：FR；锁紧型表示为：SL）B、无安装柄钢丝螺套（普通型表示为：NFR；锁紧型表示为：NSL）●按钢丝螺套的使用功能分类A、普通型钢丝螺套(Free-Running Inserts) 记号"FR"B、锁紧型钢丝螺套(Screw Lock Inserts) 记号"SL"●按材料分类A、钢丝螺套：采用不锈钢材料制成，常用。

钢丝螺套、螺纹牙套的分类螺纹牙套是一种新型的螺纹紧固件，装入产品后能符合国际标准高精度内螺纹，其性能优于直接攻丝形成的螺纹。

螺纹牙套按使用功能分为普通型螺纹牙套和锁紧型螺纹牙套，从材料上可以分为不锈钢螺纹牙套和铜合金材料螺纹牙套等。

（1）按螺纹牙套使用功能分类A、普通型螺纹牙套（Free-Running Inserts）标记“FR”B、锁紧型螺纹牙套(Screw Lock Inserts) 标记“SL”（2）按螺纹牙套材料分类A、Cr-Ni不锈钢材料：通过强度和材料的组合，在通常情况下使用，在轻微型结构、铝合金结构、海水、含氯液体、增加抗腐蚀性下使用。

B、铜合金材料：在要求用铜的情况下或经常调节转动的螺纹连接时使用；在要求用于导电或自润滑等情况时使用。

C、高温合金材料：温度在500——750℃时耐热使用；对宇航装配技术、飞机发动机、内燃机涡轮压气机在750℃内作业时使用。

（3）按螺纹牙套的螺纹体制分类A、国际标准ISO“M，MJ”系列螺纹牙套螺纹系列标记“M”，“MJ”；火花塞螺纹（Spark plug Thread）丝套在此系列B、统一螺纹“UN”系列螺纹牙套(UNIFIED Thread Series)粗牙螺纹标记“UNC”，细牙螺纹标记“UNF”，超细牙螺纹标记“UNEF”C、非螺纹密封的管螺纹(British Standard Pipe Thread)螺纹标记号为“G”（4）按螺纹套的旋转方向分类A、右旋螺纹套B、左旋螺纹套（5）按螺纹套安装柄有无分类：A、有安装柄螺纹套B、无安装柄螺纹套（6）按螺纹牙套表面有无镀层分类A、表面无镀层螺纹牙套（螺纹套）B、表面有镀层螺纹牙套如：镀银、镀镉等。

在一般的汽车及摩托车上有数以百计的螺纹螺丝，将其牢固地装嵌。

汽车部件经常受震动，对紧固件的抗拉力要求特别高。

若在重要部件上的螺纹出现滑牙、脱丝，极可能引致严重後果，故必须作出及时的检查及修补。

Recoil®螺纹护套备有多种尺寸以供选择。

Recoil®护套可应用在摩托车的煞车牒、火花塞、化油器及齿轮箱上。

Recoil®螺纹护套澳洲Recoil 螺纹护套可应用在汽车和摩托车的多个部件上，如汽车的油槽塞、差速器外壳、火花塞、齿轮箱、歧管；摩托车则可用在煞车牒、火花塞、化油器及齿轮箱上。

Recoil只需透过钻孔、攻牙、安装、移除横纹，即可轻易修补乱牙螺纹，并维持车辆的最佳性能。

Recoil拥有一系列的单一及多种尺寸螺纹护套供客户选择，以配合不同需要。

完整系列套装涵盖了一般常用螺纹尺寸，并有整套工具配合修护螺纹使用，成为符合成本效益的修补及强化螺纹的最佳方案。

除了火花塞套装外，Recoil螺纹修护套装备有手动护套横纹切断工具、高速中间丝攻、护套及清晰使用指引。

为配合产品设计，护套需整个钻进螺纹之中。

如使用了汽缸盖拉伸螺栓，在选择产品尺寸时要先检查变形度。

STI丝攻该公司销售的螺纹护套（STI）丝攻的直径比拥有相同螺距的标准丝攻更大，适合应付钢丝螺套的使用要求。

在重制螺纹孔内可用回与以往相同尺寸的螺栓。

火花塞工具套装配有前导丝攻将丝攻导引至原有螺纹中，并确保位置对正无误。

此类丝攻广泛用於修补坏牙火花塞螺纹及其他通孔，通常无需预先钻孔。

优点良多易於使用 Recoil钢丝螺纹是修补螺纹的简便方法，可在合金及复合材料上制造更牢固螺纹。

除此之外，它能将负荷平均分布，减少螺栓及内螺纹的磨擦和螺纹损耗。

在低强度材料上仍能有高附着力，同时能与其他品牌的护套及工具高度互容。

护套以高质素不钢制造，菱形横切面组合成弹弓状护套，比攻丝孔的直径较小，接触面较多令其比原有螺纹更为坚固；在安装时不会反弹，能长久地附着在螺孔中。
