钢丝螺套安装步骤及钢丝螺套的使用方法

钢丝螺套安装步骤及钢丝螺套的使用方法钢丝螺套是一种用于修复螺纹损坏或加强螺纹连接的一种维修工具，常用于金属材料中。

下面是钢丝螺套的安装步骤以及使用方法，包括材料准备、安装、使用注意事项等内容。

一、材料准备1.钢丝螺套：根据需要选择合适尺寸的螺套。

2.螺纹钻：选择合适的螺母和螺纹钻尺寸，使得钢丝螺套能够顺利地安装。

3.螺纹攻：如果需要修复损坏的螺纹，则需要使用螺纹攻将损坏螺纹重新铣制。

4.清洁剂：用于清洁安装位置，确保无灰尘和杂质。

二、安装步骤1.准备工作：清洁被修复螺纹的孔洞，确保其表面干净；选择合适的螺纹攻，将损坏的螺纹重新铣制。

2.钻孔：使用螺纹钻，按照钢丝螺套的尺寸和要求进行孔洞钻孔。

钻孔深度应略大于钢丝螺套的长度。

3.清洁：使用清洁剂清洁孔洞的内壁，确保无灰尘和杂质。

4.安装钢丝螺套：将钢丝螺套插入钻孔中，使用螺丝刀将螺套旋入孔洞中，直至螺套完全插入，并与表面齐平。

5.压实螺套：使用专用的压实工具将钢丝螺套压实，确保螺套固定在孔洞中。

6.检查：对安装后的螺套进行检查，确保其与表面平齐且牢固。

三、使用方法1.螺纹连接：将需要连接的螺纹件旋入钢丝螺套所在的孔洞中，直至紧固到位。

2.拆卸：与普通螺纹连接一样，通过逆时针旋转即可拆卸。

四、注意事项1.选择合适的钢丝螺套尺寸，确保与被修复的螺纹孔洞相匹配。

2.在安装之前，要清洁被修复螺纹孔洞的内壁，确保无灰尘和杂质。

3.在插入钢丝螺套之前，确保螺纹孔洞的深度略大于钢丝螺套的长度。

4.安装钢丝螺套时，使用适当的工具，确保顺利插入并压实。

5.在螺纹连接时，要均匀力量，注意不要过度拧紧，以免损坏螺丝或钢丝螺套。

总结：钢丝螺套是一种用于修复或加固螺纹连接的工具，适用于金属材料。

安装钢丝螺套需要准备材料、钻孔、清洁孔洞、安装钢丝螺套等步骤。

使用时要选择合适的螺套尺寸，正确安装并注意使用注意事项。

通过正确安装和使用钢丝螺套，可以有效延长螺纹连接的使用寿命，提高连接的牢固性。

钢丝螺套安装标准一、准备工作1. 确认需要安装钢丝螺套的孔径和位置，清理干净安装孔。

2. 检查钢丝螺套是否完好无损，确认其规格和尺寸是否符合要求。

二、安装尺寸1. 根据安装孔径选择合适的钢丝螺套，确保螺套的外径与安装孔径匹配。

2. 确认钢丝螺套的长度，使其与安装孔的深度相适应。

三、安装工具1. 选择合适的安装工具，如电动工具、手动工具等。

2. 确认工具的转速和扭力是否适合安装钢丝螺套。

四、安装步骤1. 将钢丝螺套放入安装工具中，确保其位于工具的中心位置。

2. 将安装工具缓慢旋转进入安装孔，同时用测量工具监测安装深度。

3. 当钢丝螺套完全进入安装孔后，再旋转几圈以增强钢丝螺套的固定性。

五、安装质量保证1. 确保钢丝螺套的安装深度符合要求，过浅或过深都会影响其固定效果。

2. 检查钢丝螺套是否完全贴合安装孔壁，如有问题需重新安装。

3. 在安装过程中要保持清洁，避免杂质和污垢进入安装孔。

六、安装后检查1. 用测量工具检查钢丝螺套的高度和位置是否符合要求。

2. 检查钢丝螺套是否紧固，有无松动现象。

3. 对安装好的钢丝螺套进行外观检查，确保其无损伤、无毛刺等质量问题。

七、安装注意事项1. 在安装过程中要避免过度用力或转速过快，以免损坏钢丝螺套或工具。

2. 不要在没有完全贴合的情况下旋转钢丝螺套，以免松动脱落。

3. 在安装完成后，要确保留下足够的空间以便扳手或螺丝刀等工具进行操作。

4. 避免使用不合适的工具或过大的力量进行安装，以免损坏钢丝螺套或安装孔。

5. 在安装完成后，要清理干净安装现场，保持环境整洁。

6. 如果发现任何问题或疑虑，应立即停止安装并进行检查确认。

在确认无误后再继续进行操作。

7. 在使用电动工具时，请务必按照使用说明进行操作，以免发生意外事故。

8. 在操作过程中请佩戴适当的防护用具，如手套、眼镜等以保护自身安全。

9. 请勿在易燃易爆环境中进行操作，并确保工作区域的通风良好以防止气体中毒或爆炸等危险情况发生。

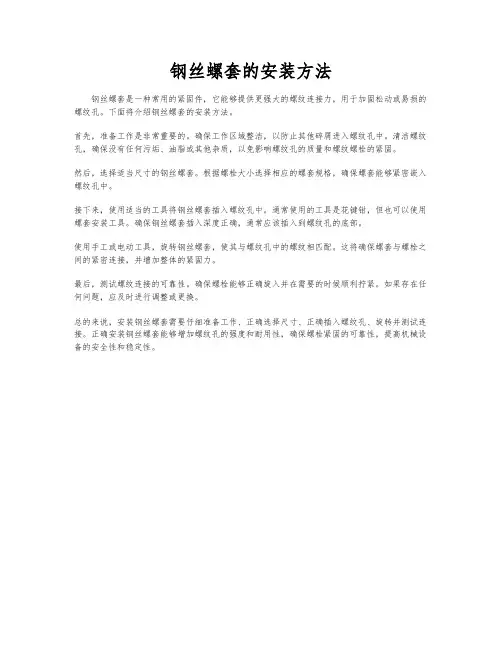

钢丝螺套的安装方法
钢丝螺套是一种常用的紧固件，它能够提供更强大的螺纹连接力，用于加固松动或易损的螺纹孔。

下面将介绍钢丝螺套的安装方法。

首先，准备工作是非常重要的。

确保工作区域整洁，以防止其他碎屑进入螺纹孔中。

清洁螺纹孔，确保没有任何污垢、油脂或其他杂质，以免影响螺纹孔的质量和螺纹螺栓的紧固。

然后，选择适当尺寸的钢丝螺套。

根据螺栓大小选择相应的螺套规格，确保螺套能够紧密嵌入螺纹孔中。

接下来，使用适当的工具将钢丝螺套插入螺纹孔中。

通常使用的工具是花键钳，但也可以使用螺套安装工具。

确保钢丝螺套插入深度正确，通常应该插入到螺纹孔的底部。

使用手工或电动工具，旋转钢丝螺套，使其与螺纹孔中的螺纹相匹配。

这将确保螺套与螺栓之间的紧密连接，并增加整体的紧固力。

最后，测试螺纹连接的可靠性。

确保螺栓能够正确旋入并在需要的时候顺利拧紧。

如果存在任何问题，应及时进行调整或更换。

总的来说，安装钢丝螺套需要仔细准备工作、正确选择尺寸、正确插入螺纹孔、旋转并测试连接。

正确安装钢丝螺套能够增加螺纹孔的强度和耐用性，确保螺栓紧固的可靠性，提高机械设备的安全性和稳定性。

螺纹钢丝套安装方法的详解1、对普通型螺纹钢丝套安装后所形成的螺孔的基本要求螺纹钢丝套用于增加基体螺孔强度或修复损坏的螺孔。

螺纹钢丝套旋入特定的内螺纹后，所形成的新的螺孔基本牙型应符合GB192-81《普通螺纹基本牙型》的规定。

螺纹各部尺寸应符合GB196-81《普通螺纹基本尺寸》的规定，螺纹的精度根据需要可为5H.6H或7H。

螺纹钢丝套螺孔的深度根据需要选定。

螺纹钢丝套旋入螺孔后，上端头应低于螺孔端面0.5-1.5个螺距。

螺纹钢丝套旋入螺孔后应沿螺孔牙槽紧密的贴合在螺孔壁上不得有跳牙或与孔壁脱离。

螺纹钢丝套旋入螺孔后可用相应精度的螺纹塞规检查其精度是否符合规定或用螺钉试装。

螺纹塞规的通端或螺钉应能顺利的通过螺纹钢丝套的全长。

不得用丝锥校整已装有螺纹钢丝套的螺孔（即不得回丝）。

如果螺纹钢丝套旋入不当，可使用钢丝螺套工具.卸套器将其退出，更换一新的螺纹钢丝套重新旋入。

退出的螺纹钢丝套一般不再使用。

2、安装螺纹钢丝套用螺纹孔的制备①攻螺纹前的光孔加工▲孔径攻螺纹前的底孔直径应能使攻螺纹后的螺纹内径符合安装螺纹钢丝套用的螺纹内径的规定（HB5515-96 或 GJB119.3-86）选择钻头直径时应考虑不同材料钻孔及攻丝时可能产生产差异。

在没有标准资料的情况下也可参照下列公试计算选择钻头直径D钻头=d+（0.25-0.3）pD——螺纹公称直径P——螺距▲孔深由于螺纹钢丝套只能装至完全螺纹部分同时还需低于端面L1，因此对于盲孔钻孔深度L应为：L=L0+L1+L2L0——螺纹钢丝套旋入螺孔后的长度L1=（0.5-1.5）PL2=5pL=L0+6p对于通孔钻孔深度L应为：L=L0+2p根据螺纹钢丝套自由状态圈数，可从相应标准中查出装配状态的长度L0。

▲倒角安装螺纹钢丝套用螺孔的倒角应为120º，直径到螺纹的外径。

倒角不易过大。

不要倒90º角。

②攻丝：使用钢丝螺套工具. 螺套专用丝锥攻丝根据机体材料、螺孔精度加工方法等选用不同种类的丝锥以保证精度要求和提高丝锥寿命。

钢丝螺套安装使用作业指导书编制：审核:批准:文件编号：版本号：1.适用范围Scope of application本规范适用于本公司生产制造的所有产品，本规范规定了钢丝螺套的规格型号和使用，是本公司产品制造和检查验收的基本技术依据。

适用于公司所有的钢丝螺套产品的采购和安装使用。

2 编制目的Preparation of purpose为了防止在使用和采购钢丝螺套产品中产生失误和错用。

对于采购和使用起指导作用！3钢丝螺套介绍:钢丝螺套（简称丝套）是为保护有色金属螺纹孔而发展的嵌入物，适用于螺纹连接。

旋入并紧固在被连接件之一的螺纹孔中，形成标准内螺纹，螺栓（或螺钉）再拧入其中。

以冷轧不锈钢线制造成螺旋状内外同心体螺纹线圈，横切面呈菱形，形状类似于螺旋弹簧，具有较高的硬度及较好的表面粗糙度。

安装钢丝螺套使用专用的丝锥及安装工具攻丝和安装，螺套装于螺孔或螺母中，有减轻螺纹牙受力不均和抗冲击振动的作用，可以提高螺纹的疲劳强度，减少螺纹的磨损和抗腐蚀性能。

延长螺孔寿命4钢丝螺套安装工具狭义的钢丝螺套安装工具是专指钢丝螺套安装扳手，主要用于钢丝螺套在螺纹底孔内的安装，其基本原理是使钢丝螺套通过一段引导螺纹，迫使外径收缩，以便顺利装入底孔，分为手动及自动安装扳手。

广义的钢丝螺套安装工具包括了以下几种1、专用丝锥：用于加工钢丝螺套安装孔的内螺纹。

2、安装扳手：用于将钢丝螺套装入内螺纹孔中。

3、冲断器：用于折断钢丝螺套安装柄；4、卸套器：用于取出装入螺纹孔中的钢丝螺套5、螺纹塞规：用于检验安装钢丝螺套的内螺纹孔。

5钢丝螺套分类1，功能分类普通型螺纹丝套（Helicoil Free-Running Inserts）标记“FR”A、锁紧型螺纹丝套(Helicoil Screw Lock Inserts) 标记“SL”2、按钢丝螺套材料分类A、Cr-Ni不锈钢材料：通过强度和材料的组合，在通常情况下使用，在轻微型结构、铝合金结构、海水、含氯液体、增加抗腐蚀性下使用。

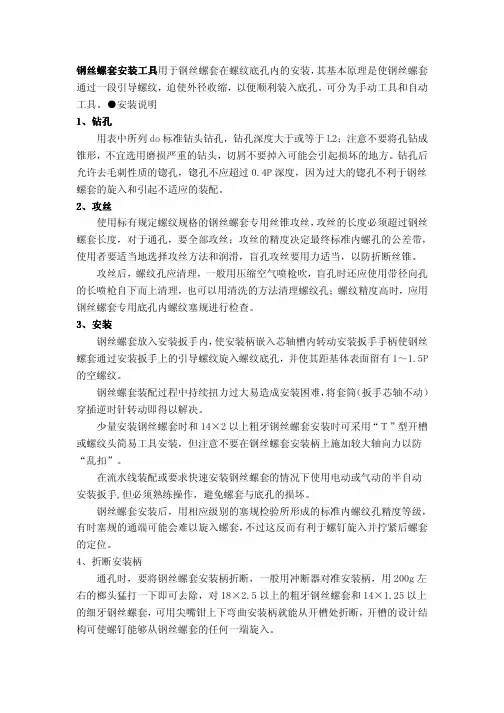

钢丝螺套安装工具用于钢丝螺套在螺纹底孔内的安装，其基本原理是使钢丝螺套通过一段引导螺纹，迫使外径收缩，以便顺利装入底孔。

可分为手动工具和自动工具。

●安装说明1、钻孔用表中所列do标准钻头钻孔，钻孔深度大于或等于L2；注意不要将孔钻成锥形，不宜选用磨损严重的钻头，切屑不要掉入可能会引起损坏的地方。

钻孔后允许去毛刺性质的锪孔，锪孔不应超过0.4P深度，因为过大的锪孔不利于钢丝螺套的旋入和引起不适应的装配。

2、攻丝使用标有规定螺纹规格的钢丝螺套专用丝锥攻丝，攻丝的长度必须超过钢丝螺套长度，对于通孔，要全部攻丝；攻丝的精度决定最终标准内螺孔的公差带，使用者要适当地选择攻丝方法和润滑，盲孔攻丝要用力适当，以防折断丝锥。

攻丝后，螺纹孔应清理，一般用压缩空气喷枪吹，盲孔时还应使用带径向孔的长喷枪自下而上清理，也可以用清洗的方法清理螺纹孔；螺纹精度高时，应用钢丝螺套专用底孔内螺纹塞规进行检查。

安装3、安装钢丝螺套放入安装扳手内，使安装柄嵌入芯轴槽内转动安装扳手手柄使钢丝螺套通过安装扳手上的引导螺纹旋入螺纹底孔，并使其距基体表面留有1～1.5P 的空螺纹。

钢丝螺套装配过程中持续扭力过大易造成安装困难，将套筒（扳手芯轴不动）穿插逆时针转动即得以解决。

少量安装钢丝螺套时和14×2以上粗牙钢丝螺套安装时可采用“Ｔ”型开槽或螺纹头简易工具安装，但注意不要在钢丝螺套安装柄上施加较大轴向力以防“乱扣”。

在流水线装配或要求快速安装钢丝螺套的情况下使用电动或气动的半自动安装扳手,但必须熟练操作，避免螺套与底孔的损坏。

钢丝螺套安装后，用相应级别的塞规检验所形成的标准内螺纹孔精度等级，有时塞规的通端可能会难以旋入螺套，不过这反而有利于螺钉旋入并拧紧后螺套的定位。

4、折断安装柄通孔时，要将钢丝螺套安装柄折断，一般用冲断器对准安装柄，用200g左右的榔头猛打一下即可去除，对18×2.5以上的粗牙钢丝螺套和14×1.25以上的细牙钢丝螺套，可用尖嘴钳上下弯曲安装柄就能从开槽处折断，开槽的设计结构可使螺钉能够从钢丝螺套的任何一端旋入。

钢丝螺纹套的安装方法
钢丝螺纹套是一种用于连接和固定金属构件的装配件。

下面介绍一种常用的钢丝螺纹套的安装方法。

首先，要准备好所需的工具和材料，包括钢丝螺纹套、扳手、螺纹锁固剂、清洁剂、刷子等。

确保工具和材料的质量良好，以确保安装的质量和可靠性。

第一步是将要安装钢丝螺纹套的构件进行清洁，确保表面光滑、无油污和杂质。

可以使用清洁剂和刷子清洁构件的螺纹孔。

第二步是将螺纹锁固剂涂抹在构件的螺纹孔内，并确保涂抹均匀。

螺纹锁固剂可以提高钢丝螺纹套的固定力和防松效果。

第三步是将钢丝螺纹套插入构件的螺纹孔中，并用扳手逆时针旋转，直到螺纹套完全嵌入构件。

在旋转过程中，要注意力度适中，避免过度用力导致螺纹套损坏或构件变形。

第四步是使用扳手顺时针旋转钢丝螺纹套，将其固定在构件上。

要确保扳手与螺纹套保持垂直，并适时调整扳手的力度，确保螺纹套固定牢固但不过紧。

最后，完成安装后，要对螺纹套和构件进行检查，确保安装的质量和牢固性。

可以使用扳手进行检验，尝试旋转螺纹套，确认其固定牢固。

需要注意的是，在安装钢丝螺纹套之前，一定要确保选择合适尺寸的螺纹套和构件，并按照产品说明书和相关标准进行操作。

如果不确定安装方法或有其他问题，建议咨询专业人士或厂家的技术支持。

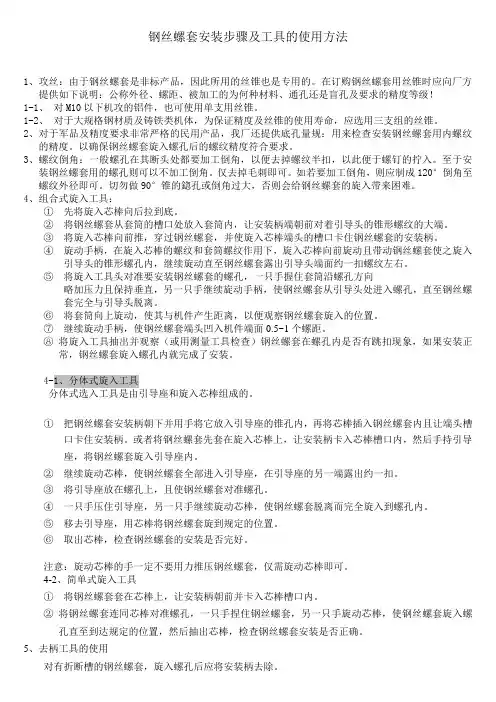

钢丝螺套安装步骤及工具的使用方法1、攻丝：由于钢丝螺套是非标产品，因此所用的丝锥也是专用的。

在订购钢丝螺套用丝锥时应向厂方提供如下说明：公称外径、螺距、被加工的为何种材料、通孔还是盲孔及要求的精度等级！1-1、对M10以下机攻的铝件，也可使用单支用丝锥。

1-2、对于大规格钢材质及铸铁类机体，为保证精度及丝锥的使用寿命，应选用三支组的丝锥。

2、对于军品及精度要求非常严格的民用产品，我厂还提供底孔量规：用来检查安装钢丝螺套用内螺纹的精度。

以确保钢丝螺套旋入螺孔后的螺纹精度符合要求。

3、螺纹倒角：一般螺孔在其断头处都要加工倒角，以便去掉螺纹半扣，以此便于螺钉的拧入。

至于安装钢丝螺套用的螺孔则可以不加工倒角。

仅去掉毛刺即可。

如若要加工倒角，则应制成120°倒角至螺纹外径即可。

切勿做90°锥的鍃孔或倒角过大，否则会给钢丝螺套的旋入带来困难。

4、组合式旋入工具：①先将旋入芯棒向后拉到底。

②将钢丝螺套从套筒的槽口处放入套筒内，让安装柄端朝前对着引导头的锥形螺纹的大端。

③将旋入芯棒向前推，穿过钢丝螺套，并使旋入芯棒端头的槽口卡住钢丝螺套的安装柄。

④旋动手柄，在旋入芯棒的螺纹和套筒螺纹作用下，旋入芯棒向前旋动且带动钢丝螺套使之旋入引导头的锥形螺孔内，继续旋动直至钢丝螺套露出引导头端面约一扣螺纹左右。

⑤将旋入工具头对准要安装钢丝螺套的螺孔，一只手握住套筒沿螺孔方向略加压力且保持垂直，另一只手继续旋动手柄，使钢丝螺套从引导头处进入螺孔，直至钢丝螺套完全与引导头脱离。

⑥将套筒向上旋动，使其与机件产生距离，以便观察钢丝螺套旋入的位置。

⑦继续旋动手柄，使钢丝螺套端头凹入机件端面0.5~1个螺距。

⑧将旋入工具抽出并观察（或用测量工具检查）钢丝螺套在螺孔内是否有跳扣现象，如果安装正常，钢丝螺套旋入螺孔内就完成了安装。

4-1、分体式旋入工具分体式选入工具是由引导座和旋入芯棒组成的。

①把钢丝螺套安装柄朝下并用手将它放入引导座的锥孔内，再将芯棒插入钢丝螺套内且让端头槽口卡住安装柄。

钢丝螺套安装使用说明钢丝螺套是一种用于加固螺纹孔的紧固件，它能够大大提高螺纹孔的耐磨性和抗拉强度。

这份使用说明将会介绍如何进行钢丝螺套的安装和使用。

1.准备工作在开始安装钢丝螺套之前，您需要准备以下工具和材料：-钢丝螺套套件-螺纹钻头-螺纹切割工具（可选）-清洁剂和刷子-量具-敲击工具（例如锤子）-摩擦锁定剂（可选）2.螺纹孔准备在安装钢丝螺套之前，螺纹孔需要被清洁干净，以确保螺纹的准确性和密封性。

使用清洁剂和刷子彻底清洁螺纹孔，并用纸巾擦干。

3.钻孔如果螺纹孔已存在，您可以直接跳到下一步。

如果螺纹孔还未存在，使用合适规格的螺纹钻头进行钻孔。

确保以正确的角度和深度钻孔，以符合钢丝螺套的要求。

钻孔结束后，使用气压或刷子进行清洁。

4.安装钢丝螺套将您选择的合适尺寸的钢丝螺套插入螺纹孔中。

使用敲击工具，轻轻敲打钢丝螺套，直至它完全镶嵌在螺纹孔中。

确保钢丝螺套的顶端与螺纹孔平齐，并且安装后没有突起或下沉。

5.安全锁定（可选）如果您需要增加螺纹的抗脱落能力，您可以在钢丝螺套底部浸润一些摩擦锁定剂，然后将其安装到螺纹孔中。

摩擦锁定剂将增加钢丝螺套与螺纹孔之间的摩擦力，防止松动和脱落。

6.螺纹修剪（可选）如果您在钻孔时的测量或操作有误，导致钢丝螺套过长，您可以使用螺纹切割工具修剪钢丝螺套的长度。

注意，修剪后的钢丝螺套底部需要与螺纹孔底部平齐，以确保正确的安装。

7.检查完成安装后，您可以使用量具检查钢丝螺套的尺寸和深度，确保它与规格要求相符。

您还可以使用锤子轻敲钢丝螺套，测试它是否牢固。

8.使用安装完钢丝螺套后，您可以按照需要并使用适当的工具，将螺纹部件（如螺钉、螺母等）拧入钢丝螺套中。

请注意，与常规螺纹孔相比，钢丝螺套需要更大的力来驱动螺纹部件，所以请谨慎使用并避免过度拧紧。

钢丝螺套是一种可靠的紧固件，可以改善螺纹孔的强度和耐用性。

按照以上步骤正确安装钢丝螺套，将帮助您有效地增强螺纹连接的可靠性和使用寿命。

请确保在安装过程中遵循相关安全操作规程，并根据具体应用要求选择合适的钢丝螺套型号和尺寸。

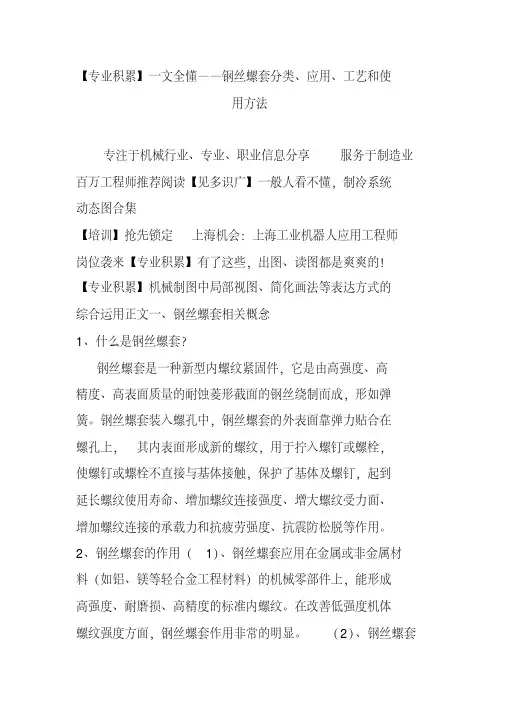

【专业积累】一文全懂——钢丝螺套分类、应用、工艺和使用方法专注于机械行业、专业、职业信息分享服务于制造业百万工程师推荐阅读【见多识广】一般人看不懂，制冷系统动态图合集【培训】抢先锁定上海机会：上海工业机器人应用工程师岗位袭来【专业积累】有了这些，出图、读图都是爽爽的！【专业积累】机械制图中局部视图、简化画法等表达方式的综合运用正文一、钢丝螺套相关概念1、什么是钢丝螺套？钢丝螺套是一种新型内螺纹紧固件，它是由高强度、高精度、高表面质量的耐蚀菱形截面的钢丝绕制而成，形如弹簧。

钢丝螺套装入螺孔中，钢丝螺套的外表面靠弹力贴合在螺孔上，其内表面形成新的螺纹，用于拧入螺钉或螺栓，使螺钉或螺栓不直接与基体接触，保护了基体及螺钉，起到延长螺纹使用寿命、增加螺纹连接强度、增大螺纹受力面、增加螺纹连接的承载力和抗疲劳强度、抗震防松脱等作用。

2、钢丝螺套的作用（1）、钢丝螺套应用在金属或非金属材料（如铝、镁等轻合金工程材料）的机械零部件上，能形成高强度、耐磨损、高精度的标准内螺纹。

在改善低强度机体螺纹强度方面，钢丝螺套作用非常的明显。

（2）、钢丝螺套应用在对已损坏的内螺孔螺纹修复上，作为一种螺纹修复手段，被损螺纹可得到快速有效的修复；（3）、利用钢丝螺套进行公制、英制螺纹孔转换，非常方便、快速。

3、钢丝螺套的分类（1）、按照功能分类A、普通型螺纹丝套（Helicoil Free-Running Inserts）标记“FR”B、锁紧型螺纹丝套2）、按照钢丝螺套(Helicoil Screw Lock Inserts) 标记“SL”（材料分类A、Cr-Ni不锈钢材料：通过强度和材料的组合，在通常情况下使用，在轻微型结构、铝合金结构、海水、含氯液体、增加抗腐蚀性下使用。

B、铜合金材料：在要求用铜的情况下或经常调节转动的螺纹连接时使用；在要求用于导电或自润滑等情况时使用。

C、高温合金材料：温度在500——750℃时耐热使用；对宇航装配技术、飞机发动机、内燃机涡轮压气机在750℃内作业时使用。
