【实验报告】全息照相实验报告

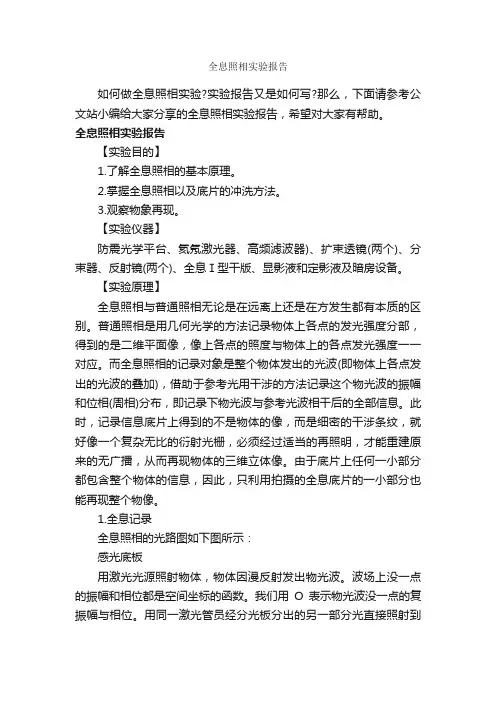

全息照相实验报告如何做全息照相实验?实验报告又是如何写?那么，下面请参考公文站小编给大家分享的全息照相实验报告，希望对大家有帮助。

全息照相实验报告【实验目的】1.了解全息照相的基本原理。

2.掌握全息照相以及底片的冲洗方法。

3.观察物象再现。

【实验仪器】防震光学平台、氦氖激光器、高频滤波器)、扩束透镜(两个)、分束器、反射镜(两个)、全息Ⅰ型干版、显影液和定影液及暗房设备。

【实验原理】全息照相与普通照相无论是在远离上还是在方发生都有本质的区别。

普通照相是用几何光学的方法记录物体上各点的发光强度分部，得到的是二维平面像，像上各点的照度与物体上的各点发光强度一一对应。

而全息照相的记录对象是整个物体发出的光波(即物体上各点发出的光波的叠加)，借助于参考光用干涉的方法记录这个物光波的振幅和位相(周相)分布，即记录下物光波与参考光波相干后的全部信息。

此时，记录信息底片上得到的不是物体的像，而是细密的干涉条纹，就好像一个复杂无比的衍射光栅，必须经过适当的再照明，才能重建原来的无广播，从而再现物体的三维立体像。

由于底片上任何一小部分都包含整个物体的信息，因此，只利用拍摄的全息底片的一小部分也能再现整个物像。

1.全息记录全息照相的光路图如下图所示：感光底板用激光光源照射物体，物体因漫反射发出物光波。

波场上没一点的振幅和相位都是空间坐标的函数。

我们用O表示物光波没一点的复振幅与相位。

用同一激光管员经分光板分出的另一部分光直接照射到地板上，这个光波称为参考光波，它的振幅和相位也是空间坐标的函数，其复振幅和位相用R表示，草考光通常为平面或球面波。

这样在记录信息的底板上的总光场是物光与参考光的叠加。

叠加后的复振幅为O+R，如图从而底板上各点的发光强度分布为I=(O+R)(O*+R*)=OO*+RR*+OR*+O*R=IO+IR+OR*+O*R(式1)式子中，O*与R*分别是O和R的共轭量;I。

，IR分别为物光波和参考光波独立照射底版时的放光强度。

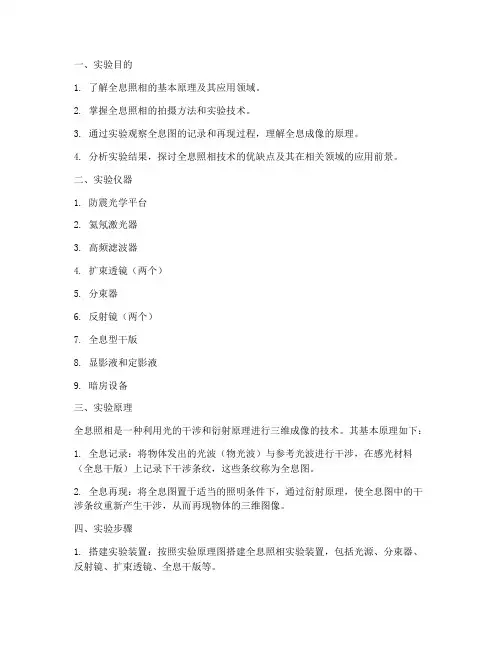

一、实验目的1. 了解全息照相的基本原理及其应用领域。

2. 掌握全息照相的拍摄方法和实验技术。

3. 通过实验观察全息图的记录和再现过程，理解全息成像的原理。

4. 分析实验结果，探讨全息照相技术的优缺点及其在相关领域的应用前景。

二、实验仪器1. 防震光学平台2. 氦氖激光器3. 高频滤波器4. 扩束透镜（两个）5. 分束器6. 反射镜（两个）7. 全息型干版8. 显影液和定影液9. 暗房设备三、实验原理全息照相是一种利用光的干涉和衍射原理进行三维成像的技术。

其基本原理如下：1. 全息记录：将物体发出的光波（物光波）与参考光波进行干涉，在感光材料（全息干版）上记录下干涉条纹，这些条纹称为全息图。

2. 全息再现：将全息图置于适当的照明条件下，通过衍射原理，使全息图中的干涉条纹重新产生干涉，从而再现物体的三维图像。

四、实验步骤1. 搭建实验装置：按照实验原理图搭建全息照相实验装置，包括光源、分束器、反射镜、扩束透镜、全息干版等。

2. 拍摄全息图：将物体放置于全息干版前，调整光源和反射镜的位置，使物光波和参考光波进行干涉。

使用相机拍摄干涉条纹，得到全息图。

3. 冲洗全息图：将拍摄得到的全息图放入显影液中浸泡，待显影完成后，取出放入定影液中定影。

4. 观察全息再现：将冲洗好的全息图放置于适当的位置，调整光源和反射镜的位置，观察全息再现的物体图像。

五、实验结果与分析1. 全息图的记录：通过实验，成功记录了物体的全息图，观察到的干涉条纹清晰可见。

2. 全息图的再现：调整光源和反射镜的位置后，成功再现了物体的三维图像，观察到的图像具有立体感和真实感。

六、实验总结1. 全息照相技术具有记录物体三维信息的能力，能够再现物体的立体图像，具有广泛的应用前景。

2. 全息照相实验操作较为复杂，需要精确控制实验装置和光源，才能获得高质量的全息图。

3. 全息照相技术在光学、医学、生物、材料等领域具有广泛的应用，如全息存储、全息显示、全息测量等。

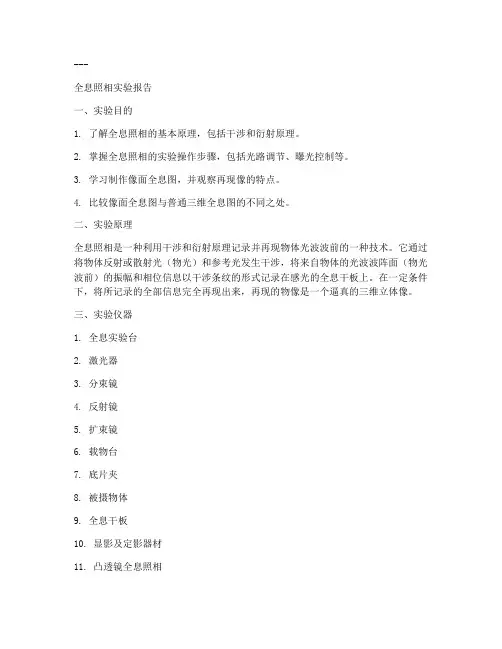

---全息照相实验报告一、实验目的1. 了解全息照相的基本原理，包括干涉和衍射原理。

2. 掌握全息照相的实验操作步骤，包括光路调节、曝光控制等。

3. 学习制作像面全息图，并观察再现像的特点。

4. 比较像面全息图与普通三维全息图的不同之处。

二、实验原理全息照相是一种利用干涉和衍射原理记录并再现物体光波波前的一种技术。

它通过将物体反射或散射光（物光）和参考光发生干涉，将来自物体的光波波阵面（物光波前）的振幅和相位信息以干涉条纹的形式记录在感光的全息干板上。

在一定条件下，将所记录的全部信息完全再现出来，再现的物像是一个逼真的三维立体像。

三、实验仪器1. 全息实验台2. 激光器3. 分束镜4. 反射镜5. 扩束镜6. 载物台7. 底片夹8. 被摄物体9. 全息干板10. 显影及定影器材11. 凸透镜全息照相四、实验步骤1. 调节光路：将激光器、分束镜、反射镜、扩束镜等按照全息照相实验的要求进行调节，确保光路正确。

2. 安装全息干板：将全息干板固定在载物台上，调整其位置和角度，使物光和参考光能够同时照射到干板上。

3. 曝光：控制曝光时间，使物光和参考光在干板上形成干涉条纹。

4. 显影和定影：将曝光后的全息干板放入显影液和定影液中进行处理，使干涉条纹固定在干板上。

5. 观察再现像：将处理好的全息干板放置在适当位置，用激光照射，观察再现像的特点。

五、实验结果与分析1. 成功制作了像面全息图，并观察到了再现像。

2. 比较了像面全息图与普通三维全息图的不同之处，发现像面全息图具有更加逼真的三维效果。

3. 分析了实验过程中可能出现的误差，并提出了改进措施。

六、结论通过本次实验，我们掌握了全息照相的基本原理和实验操作步骤，成功制作了像面全息图，并观察到了再现像。

实验结果表明，全息照相技术具有广阔的应用前景，可以用于光学信息存储、光学成像等领域。

---这份实验报告仅供参考，您可以根据实际情况进行修改和补充。

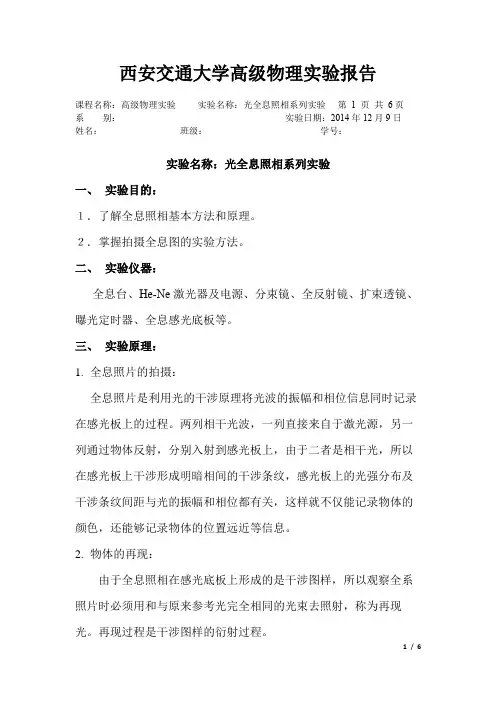

西安交通大学高级物理实验报告课程名称：高级物理实验实验名称：光全息照相系列实验第1 页共6页系别：实验日期：2014年12月9日姓名：班级：学号：实验名称：光全息照相系列实验一、实验目的：１．了解全息照相基本方法和原理。

２．掌握拍摄全息图的实验方法。

二、实验仪器：全息台、He-Ne激光器及电源、分束镜、全反射镜、扩束透镜、曝光定时器、全息感光底板等。

三、实验原理：1.全息照片的拍摄：全息照片是利用光的干涉原理将光波的振幅和相位信息同时记录在感光板上的过程。

两列相干光波，一列直接来自于激光源，另一列通过物体反射，分别入射到感光板上，由于二者是相干光，所以在感光板上干涉形成明暗相间的干涉条纹，感光板上的光强分布及干涉条纹间距与光的振幅和相位都有关，这样就不仅能记录物体的颜色，还能够记录物体的位置远近等信息。

2.物体的再现：由于全息照相在感光底板上形成的是干涉图样，所以观察全系照片时必须用和与原来参考光完全相同的光束去照射，称为再现光。

再现过程是干涉图样的衍射过程。

3.全息照相的特点：全息照相是利用光的干涉和衍射原理，而普通的照相则是利用广德透镜成像原理；全息照片上的每个点都记录了整个物体的信息，因此全息照片具有可分割的特点；由于全息照片记录了物光的全部信息，所以再现出的物体的象是一个与被摄物体完全相同的三维立体象。

四、实验任务环境温度：18.5℃。

1.激光全息图的拍摄（1）按照如图所示的光路图调节实验仪器（各仪器之间距离如图所示），注意所有的透镜光轴应基本在同一水平线上并与激光光束平行；参考光和物光的光程46.0+95.0=141.0cm=92.5+27.5+21，光程差为0.（2）曝光；在周围环境尽量安静黑暗的情况下开始，打开激光发射器月一秒钟关闭。

（3）显影：浸泡时间约为1分钟。

显影液配方：蒸馏水500ML、米土尔2g、无水亚硫酸钠90g、对苯二酚8g、无水碳酸钠48g.（4）清洗；（5）定影：浸泡时间约为三分钟。

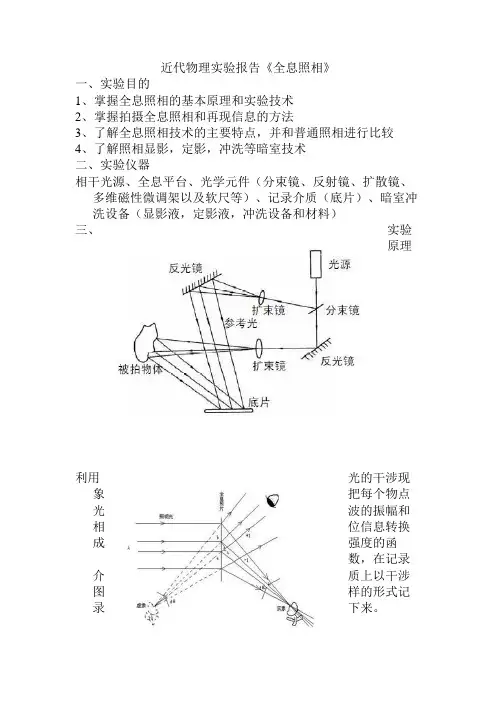

近代物理实验报告《全息照相》
一、实验目的
1、掌握全息照相的基本原理和实验技术
2、掌握拍摄全息照相和再现信息的方法
3、了解全息照相技术的主要特点，并和普通照相进行比较
4、了解照相显影，定影，冲洗等暗室技术
二、实验仪器
相干光源、全息平台、光学元件（分束镜、反射镜、扩散镜、多维磁性微调架以及软尺等）、记录介质（底片）、暗室冲洗设备（显影液，定影液，冲洗设备和材料）
三、实验
原理利用光的干涉现
象把每个物点光波的振幅和相位信息转换成强度的函
数，在记录介质上以干涉图样的形式记录下来。

光的衍射——全息照相的再现
全息记录的主要特点
•立体感强
•具有可分割性
•同一张全息底片可重叠多个全息图
全息照相的拍摄条件
•光源：高度空间和时间相干性的光源，并有足够的功率，使用方便
•对系统的稳定性要求：整个系统组成一个刚体
•对光路的要求：光程差小
•对全息底片的要求：适合的记录介质
四、实验内容
（1）全息记录
1、调节光路
2、曝光照相
3、冲洗处理
（2）全息图像的观察
1、观察再现虚像
2、全息照相特点的研究
3、再现实像的观察
4、观察二次曝光全息照相。

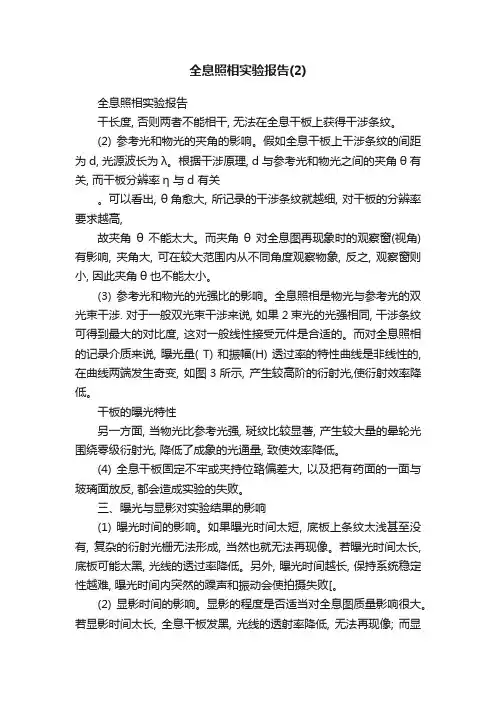

全息照相实验报告(2)全息照相实验报告干长度, 否则两者不能相干, 无法在全息干板上获得干涉条纹。

(2) 参考光和物光的夹角的影响。

假如全息干板上干涉条纹的间距为d, 光源波长为λ。

根据干涉原理, d 与参考光和物光之间的夹角θ有关, 而干板分辨率η 与d 有关。

可以看出, θ角愈大, 所记录的干涉条纹就越细, 对干板的分辨率要求越高,故夹角θ不能太大。

而夹角θ对全息图再现象时的观察窗(视角) 有影响, 夹角大, 可在较大范围内从不同角度观察物象, 反之, 观察窗则小, 因此夹角θ也不能太小。

(3) 参考光和物光的光强比的影响。

全息照相是物光与参考光的双光束干涉. 对于一般双光束干涉来说, 如果2束光的光强相同, 干涉条纹可得到最大的对比度, 这对一般线性接受元件是合适的。

而对全息照相的记录介质来说, 曝光量( T) 和振幅(H) 透过率的特性曲线是非线性的, 在曲线两端发生奇变, 如图3所示, 产生较高阶的衍射光,使衍射效率降低。

干板的曝光特性另一方面, 当物光比参考光强, 斑纹比较显著, 产生较大量的晕轮光围绕零级衍射光, 降低了成象的光通量, 致使效率降低。

(4) 全息干板固定不牢或夹持位臵偏差大, 以及把有药面的一面与玻璃面放反, 都会造成实验的失败。

三、曝光与显影对实验结果的影响(1) 曝光时间的影响。

如果曝光时间太短, 底板上条纹太浅甚至没有, 复杂的衍射光栅无法形成, 当然也就无法再现像。

若曝光时间太长, 底板可能太黑, 光线的透过率降低。

另外, 曝光时间越长, 保持系统稳定性越难, 曝光时间内突然的躁声和振动会使拍摄失败[。

(2) 显影时间的影响。

显影的程度是否适当对全息图质量影响很大。

若显影时间太长, 全息干板发黑, 光线的透射率降低, 无法再现像; 而显影时间太短, 干板上条纹不能出现, 无法形成复杂的`衍射光栅, 甚至是一块透明玻璃片, 也无法再现像。

改进方法：光路的选择(1)单物光束反射、透射全息照相光路实验装臵如图1、图2所示[2]，从激光器S发出的光波被分束镜T分成2束，一束经M1反射和凸透镜扩束后照射在被摄物体上，经物体反射( 图1 ) 或透射( 图2 ) 的光再照射到全息干板P上，这束光为物光波。

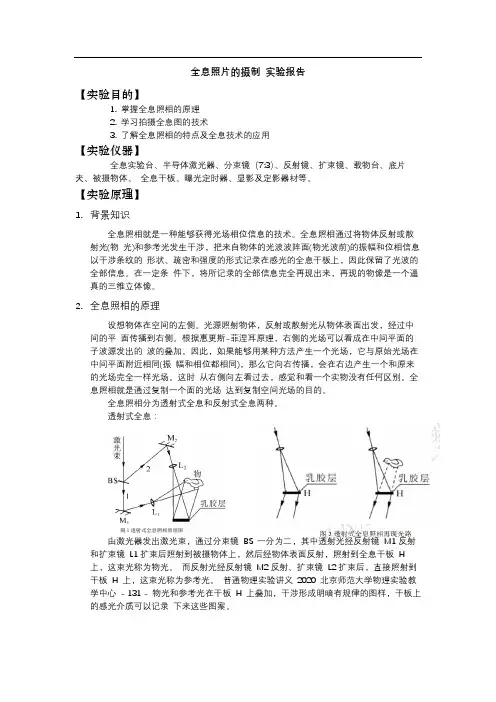

全息照片的摄制实验报告【实验目的】1. 掌握全息照相的原理2. 学习拍摄全息图的技术3. 了解全息照相的特点及全息技术的应用【实验仪器】全息实验台、半导体激光器、分束镜（7:3）、反射镜、扩束镜、载物台、底片夹、被摄物体、全息干板、曝光定时器、显影及定影器材等。

【实验原理】1.背景知识全息照相就是一种能够获得光场相位信息的技术。

全息照相通过将物体反射或散射光(物光)和参考光发生干涉，把来自物体的光波波阵面(物光波前)的振幅和位相信息以干涉条纹的形状、疏密和强度的形式记录在感光的全息干板上，因此保留了光波的全部信息。

在一定条件下，将所记录的全部信息完全再现出来，再现的物像是一个逼真的三维立体像。

2.全息照相的原理设想物体在空间的左侧。

光源照射物体，反射或散射光从物体表面出发，经过中间的平面传播到右侧。

根据惠更斯-菲涅耳原理，右侧的光场可以看成在中间平面的子波源发出的波的叠加。

因此，如果能够用某种方法产生一个光场，它与原始光场在中间平面附近相同(振幅和相位都相同)，那么它向右传播，会在右边产生一个和原来的光场完全一样光场。

这时从右侧向左看过去，感觉和看一个实物没有任何区别。

全息照相就是通过复制一个面的光场达到复制空间光场的目的。

全息照相分为透射式全息和反射式全息两种。

透射式全息：由激光器发出激光束，通过分束镜BS 一分为二，其中透射光经反射镜M1反射和扩束镜L1扩束后照射到被摄物体上，然后经物体表面反射，照射到全息干板H 上，这束光称为物光。

而反射光经反射镜M2反射、扩束镜L2扩束后，直接照射到干板H 上，这束光称为参考光。

普通物理实验讲义2020 北京师范大学物理实验教学中心- 131 - 物光和参考光在干板H 上叠加，干涉形成明暗有规律的图样，干板上的感光介质可以记录下来这些图案。

反射式全息：其原理与透射式全息照相类似。

其特点是记录时物光和参考光分别从干板的前后方入射，再现时从干板的反射光看回去可以看到拍摄物。

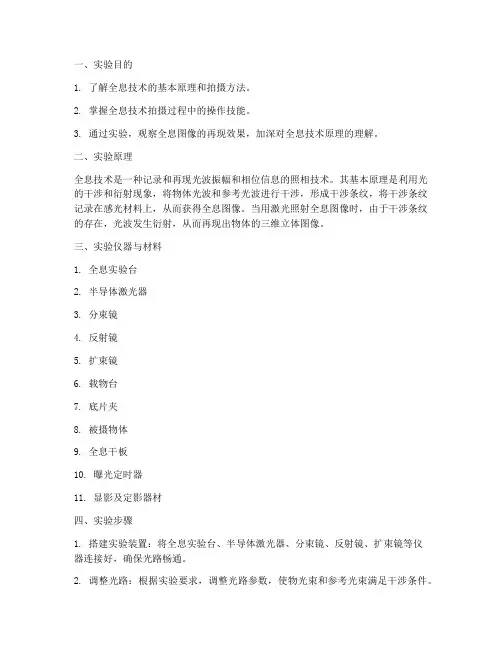

一、实验目的1. 了解全息技术的基本原理和拍摄方法。

2. 掌握全息技术拍摄过程中的操作技能。

3. 通过实验，观察全息图像的再现效果，加深对全息技术原理的理解。

二、实验原理全息技术是一种记录和再现光波振幅和相位信息的照相技术。

其基本原理是利用光的干涉和衍射现象，将物体光波和参考光波进行干涉，形成干涉条纹，将干涉条纹记录在感光材料上，从而获得全息图像。

当用激光照射全息图像时，由于干涉条纹的存在，光波发生衍射，从而再现出物体的三维立体图像。

三、实验仪器与材料1. 全息实验台2. 半导体激光器3. 分束镜4. 反射镜5. 扩束镜6. 载物台7. 底片夹8. 被摄物体9. 全息干板10. 曝光定时器11. 显影及定影器材四、实验步骤1. 搭建实验装置：将全息实验台、半导体激光器、分束镜、反射镜、扩束镜等仪器连接好，确保光路畅通。

2. 调整光路：根据实验要求，调整光路参数，使物光束和参考光束满足干涉条件。

3. 拍摄全息图像：a. 将被摄物体放置在载物台上，调整物体位置，确保物体与全息干板之间的距离适中。

b. 开启激光器，调节曝光时间，使全息干板充分感光。

c. 拍摄全息图像，记录曝光参数。

4. 显影及定影：将拍摄好的全息干板进行显影和定影处理，以增强图像质量。

5. 观察全息图像：a. 用激光照射全息图像，观察再现效果。

b. 从不同角度观察全息图像，比较立体效果。

五、实验结果与分析1. 通过实验，成功拍摄出全息图像，并观察到再现的三维立体效果。

2. 实验过程中，调整光路参数和曝光时间对全息图像的质量有很大影响。

合适的参数可以使全息图像更加清晰、立体感更强。

3. 全息技术在艺术、防伪、光学测量等领域具有广泛的应用前景。

六、实验总结本次实验使我们对全息技术的基本原理和拍摄方法有了深入的了解，掌握了全息图像的再现效果。

在实验过程中，我们学会了调整光路参数和曝光时间，提高了实验技能。

全息技术在现代社会具有广泛的应用价值，通过本次实验，我们对全息技术有了更加浓厚的兴趣。

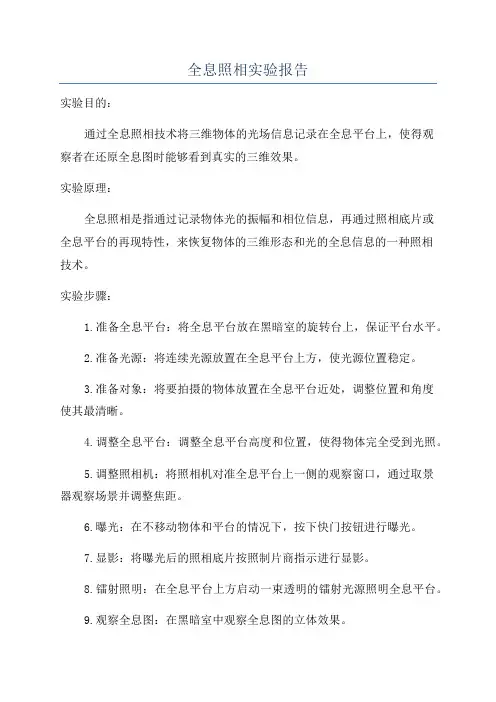

全息照相实验报告实验目的：通过全息照相技术将三维物体的光场信息记录在全息平台上，使得观察者在还原全息图时能够看到真实的三维效果。

实验原理：全息照相是指通过记录物体光的振幅和相位信息，再通过照相底片或全息平台的再现特性，来恢复物体的三维形态和光的全息信息的一种照相技术。

实验步骤：1.准备全息平台：将全息平台放在黑暗室的旋转台上，保证平台水平。

2.准备光源：将连续光源放置在全息平台上方，使光源位置稳定。

3.准备对象：将要拍摄的物体放置在全息平台近处，调整位置和角度使其最清晰。

4.调整全息平台：调整全息平台高度和位置，使得物体完全受到光照。

5.调整照相机：将照相机对准全息平台上一侧的观察窗口，通过取景器观察场景并调整焦距。

6.曝光：在不移动物体和平台的情况下，按下快门按钮进行曝光。

7.显影：将曝光后的照相底片按照制片商指示进行显影。

8.镭射照明：在全息平台上方启动一束透明的镭射光源照明全息平台。

9.观察全息图：在黑暗室中观察全息图的立体效果。

实验结果：通过以上实验方法，成功的制作出了一张全息照相图。

在观察全息图时，我们可以清晰的看到物体的形态，并且可以看到背景和物体的距离感。

当改变观察的角度时，全息图中的物体也会相应移动，达到了真实的三维效果。

实验结论：全息照相技术通过记录物体的全息信息，使得观察者在观察全息图时能够真实的感受到物体的三维效果。

全息图的制作需要稳定的光源和合适的拍摄角度，同时制作过程中也要注意保持物体和全息平台的静止，以保证全息图质量。

需要注意的是，在观察全息图时要选择适当的照明光源，不要使用非透明的光源，以免阻碍光的通过，影响全息图的立体效果。

此外，全息照相技术还可以应用于三维成像领域，用于制作全息影像、全息电视等。
