距离保护实验

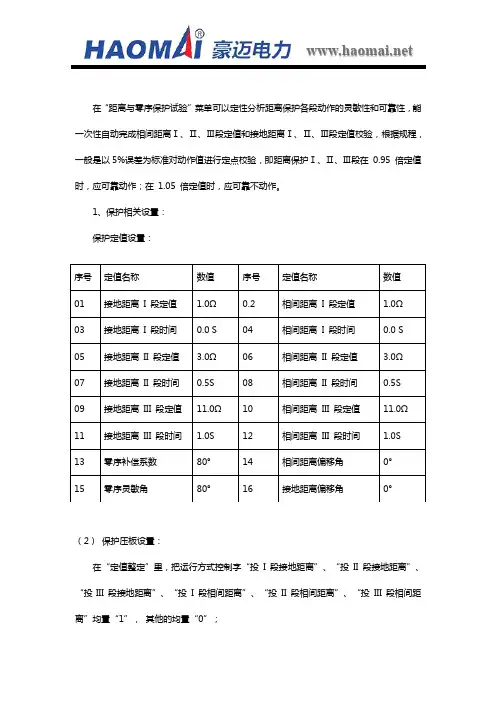

在“距离与零序保护试验”菜单可以定性分析距离保护各段动作的灵敏性和可靠性，能一次性自动完成相间距离Ⅰ、Ⅱ、Ⅲ段定值和接地距离Ⅰ、Ⅱ、Ⅲ段定值校验，根据规程，一般是以5%误差为标准对动作值进行定点校验，即距离保护Ⅰ、Ⅱ、Ⅲ段在0.95 倍定值时，应可靠动作；在1.05 倍定值时，应可靠不动作。

1、保护相关设置：保护定值设置：（2）保护压板设置：在“定值整定”里，把运行方式控制字“投I 段接地距离”、“投II 段接地距离”、“投III 段接地距离”、“投I 段相间距离”、“投II 段相间距离”、“投III 段相间距离”均置“1”，其他的均置“0”；在“压板定值”中，仅把“投距离保护压板”置“1”；在保护屏上，仅投“距离保护”硬压板。

2、试验接线：将测试仪的电压输出端“Ua”、“Ub”、“Uc”、“Un”分别与保护装置的交流电压“Ua”、“Ub”、“Uc”、“Un”端子相连。

将测试仪的电流输出端“Ia”、“Ib”、“Ic”分别与保护装置的交流电流“IA”、“IB”、“IC”（极性端）端子相连；再将保护装置的交流电流“IA＇”、“IB＇”、“IC＇”（非极性端）端子短接后接到“IN”（零序电流极性端）端子，最后从“IN＇”（零序电流非极性端）端子接回测试仪的电流输出端“In”。

将测试仪的开入接点“A”、“B”、“C”、“R”分别与保护装置的分相跳闸出口接点“跳A”、“跳B”、“跳C”以及“重合闸”接点相连。

测试仪的开入量公共端“+KM”与保护装置的公共端相连。

做距离保护试验时如果不带重合闸试验可以不用接重合闸出口，也可以直接一个开入量。

具体如下图所示：图1.7.1RCS-901B 距离保护接线图3、距离保护Ⅰ、Ⅱ、Ⅲ阻抗定值校验：在“距离与零序保护”菜单里，根据测试项目和故障类型的选择，试验分别由若干个子试验项目构成，各子试验项目都可以选择不同的故障内型和不同的阻抗倍数，整个试验项目中故障的启动方式由用户设置（时间启动，或按键启动）。

一、实验目的1. 理解距离保护的基本原理和工作特性。

2. 掌握距离保护的调试方法和步骤。

3. 分析距离保护在不同故障情况下的动作行为。

4. 提高对电力系统保护装置的维护和管理能力。

二、实验原理距离保护是一种根据电力系统故障点的距离来判定故障位置并实施保护的继电保护装置。

它利用故障点距离保护装置的距离与系统各元件阻抗的关系，通过测量保护装置处的电压和电流，计算出故障点的距离，从而实现对故障的快速切除。

距离保护的基本原理如下：1. 利用故障点的电压和电流的相位差，确定故障点与保护装置之间的距离。

2. 根据距离计算结果，判断是否发出跳闸信号，实现对故障的切除。

三、实验仪器与设备1. 距离保护实验装置2. 电力系统模拟器3. 数字示波器4. 电流表5. 电压表6. 计算器四、实验步骤1. 熟悉实验装置的结构和原理，了解各部件的功能。

2. 将实验装置按照实验要求进行接线，确保接线正确无误。

3. 打开电力系统模拟器，设置实验参数，如故障类型、故障位置等。

4. 启动实验装置，观察保护装置的动作情况，记录相关数据。

5. 改变故障参数，重复步骤4，观察保护装置的动作行为。

6. 分析实验数据，验证距离保护的工作原理和特性。

五、实验内容1. 故障类型：短路故障、接地故障、过负荷故障。

2. 故障位置：线路末端、线路中部、保护装置附近。

3. 故障类型与位置组合：共9种组合。

六、实验结果与分析1. 短路故障：在故障点附近，距离保护装置能够迅速动作，切除故障；在故障点较远的位置，距离保护装置动作时间有所延迟。

2. 接地故障：距离保护装置对接地故障的灵敏度较高，能够迅速动作，切除故障。

3. 过负荷故障：距离保护装置对过负荷故障的灵敏度较低，不能有效切除故障。

七、实验结论1. 距离保护能够根据故障点的距离，实现对电力系统故障的快速切除。

2. 距离保护在不同故障类型和位置下的动作行为有所不同，需要根据实际情况进行调整和优化。

3. 距离保护在实际应用中，需要定期进行维护和校验，确保其可靠性和准确性。

实验一 距离保护实验一、实验目的1. 了解距离保护的原理；2. 熟悉接地距离保护的多边形特性和相间距离保护的圆特性；3. 掌握距离保护的逻辑组态方法。

二、实验原理及逻辑框图相间距离保护采用圆特性的阻抗元件。

相间阻抗元件由ZAB 、ZBC 、ZCA 三个阻抗元件和偏移阻抗元件、电抗线、负荷特性曲线组成。

a. 阻抗元件在故障发生150 ms 之内采用带记忆的正序电压作极化量的欧姆继电器，记忆电压采用故障前八周电压。

动作方程：1ΦΦY ΦΦ|0|1m 1θ270I Z U U Argθ90-<-<-︒︒式中：|0|1m U 为故障前的正序电压；AB、BC、CA ΦΦ=； 1θ为方向特性向一象限偏移角；Zy 为各段定值。

150ms 之后取消记忆，采用正序电压作极化量，动作方程为：1ΦΦY ΦΦ1m1θ270I Z U U Argθ90-<-<-︒︒若正序电压较低（15% Un ），为三相短路，为保证正方向故障能动作，反方向故障不动作，设置了偏移特性。

在I 、II 段距离继电器暂态动作后，改用反偏阻抗继电器，保证继电器动作后能保持到故障切除。

在I 、II 段距离继电器暂态不动作时，改用上抛阻抗继电器，保证母线及背后故障时不误动。

对后加速则一直使用反偏阻抗继电器。

反偏或上抛的阻抗值为：)ZY Ω,0.5 min(0.3Z 1q =1ZY 为相间距离I 段定值Ⅰ、Ⅱ段阻抗继电器暂态及稳态动作特性如图5-1，5-2所示：图5-1 Ⅰ、Ⅱ段阻抗继电器暂态特性 图5-2 Ⅰ、Ⅱ段阻抗继电器稳态特性Ⅲ段阻抗继电器的动作特性：1ΦΦY ΦΦ1m1θ270I Z U U Argθ90-<-<-︒︒b.电抗线为防止相间阻抗元件偏移后的超越，距离Ⅰ、Ⅱ增加电抗线特性，其动作特性为：︒︒<⨯φφ<90Zy/Uop)Arg(-I 90-c.负荷特性曲线在重负荷时，测量阻抗可能落入阻抗元件内，因此增加负荷特性曲线。

三段式距离保护实验总结1. 重要观点在进行三段式距离保护实验过程中，我们可以得出以下几个重要观点：1.1 三段式距离保护的原理三段式距离保护是一种通过设置维护、安全和限制三个距离段来保护敏感信息的方法。

维护段用于对敏感信息进行规范管理和权限控制，确保只有授权用户能够访问。

安全段采用加密等措施，保护敏感信息的传输和存储安全。

限制段则用于限制非授权用户对敏感信息的访问和利用。

1.2 实验目的和意义三段式距离保护实验旨在验证该方法对敏感信息的保护效果，并评估其在实际应用中的可行性和有效性。

通过这一实验，可以更好地了解并掌握三段式距离保护的原理和实施方法，为信息安全领域的研究和实践提供支持和参考。

1.3 关键技术和实施步骤在三段式距离保护实验中，我们需要掌握以下关键技术和实施步骤：•访问控制技术：对敏感信息进行权限管理和访问控制，确保只有授权用户能够访问。

•加密技术：采用加密算法对敏感信息进行加密处理，保护信息的传输和存储安全。

•安全传输技术：采用安全通信协议和传输加密技术，确保敏感信息在传输过程中不被窃取或篡改。

•数据备份和恢复技术：在限制段设置数据备份和恢复机制，以应对数据丢失或损坏的情况。

2. 关键发现在三段式距离保护实验中，我们得出了以下几个关键发现：2.1 三段式距离保护有利于提高信息安全性通过实验，我们发现三段式距离保护能够有效提高敏感信息的安全性。

通过限制非授权用户的访问权限，能够防止信息泄露和非法利用。

同时，通过加密和安全传输技术，可以保证敏感信息在传输和存储过程中不被窃取或篡改，进一步提高信息安全性。

2.2 三段式距离保护需要综合运用多种技术手段三段式距离保护不仅需要运用访问控制技术，还需要综合运用加密技术、安全传输技术和数据备份恢复技术等多种技术手段。

只有综合运用这些技术手段，才能够实现对敏感信息的全方位保护，确保其安全性和完整性。

2.3 实施三段式距离保护需要考虑系统兼容性和用户体验在实施三段式距离保护时，需要考虑系统兼容性和用户体验问题。
