pic芯片烧录hex文件方法

PICKIT3烧录程序一、PICKIT3图1 结构图2编程器连接器引脚排列图3 PICKIT3连接目标板示意图二、PICKIT3脱机烧录程序。

步骤：1.打开MAPLAB IDE。

点击“File->Import”导入要烧录的编译文件.HEX档。

如图4，图5。

导入成功后如图6。

图4图5图6 HEX档导入成功2.点击“Configure -> Select Dvice”来选择烧录的CPU型号。

如图7，图8。

图7图8选择要烧录的CPU型号3.按图9连接PICKIT3和PC机。

前面的目标板可以不连接。

图9在线烧录连接3.点击“Programmer->Select Programmer->PICKIT3”选择烧录工具为PICKIT3。

如图10，选中PICKIT3后开始连接PICKIT3，如果之前PICKIT3被设置为脱机烧录状态的话会有图11的提示，意思是是否继续保持PICKIT3为脱机烧录状态，给PICKIT3下载程序选择否。

连接成功后图12这时STATUS灯亮（绿灯）这样PICKIT3就处于在线状态。

图10图11询问是否仍保持PICKIT3处于脱机烧录状态在PICKIT3没有连接目标板或者目标板没有上电的情况下连接成功图12在PICKIT3连接目标板且目标板上电（推荐外部供电）的情况下连接成功注：PICKIT3内部电源能承受的最大电流只有30Ma所以联机烧录时电源最好用外部电源来供电。

4.点击“Programmer->Settings”弹出如图13对话框。

点击“Power”根据所用的CPU选择合适的电压，该电压决定了PICKIT3脱机烧录时给目标板输出的电压，即使此时没有连接目标板也不影响，这时会有图15的提示点击OK即可Output中会显示“Target DeviceID (00000000) does not match expected Device ID (062f0000).”这不会造成任何影响。

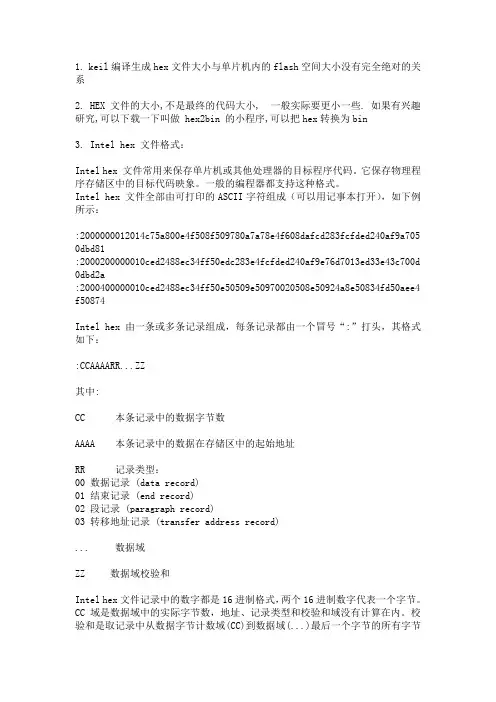

1. keil编译生成hex文件大小与单片机内的flash空间大小没有完全绝对的关系2. HEX 文件的大小,不是最终的代码大小, 一般实际要更小一些. 如果有兴趣研究,可以下载一下叫做 hex2bin 的小程序,可以把hex转换为bin3. Intel hex 文件格式：Intel hex 文件常用来保存单片机或其他处理器的目标程序代码。

它保存物理程序存储区中的目标代码映象。

一般的编程器都支持这种格式。

Intel hex 文件全部由可打印的ASCII字符组成（可以用记事本打开），如下例所示：:2000000012014c75a800e4f508f509780a7a78e4f608dafcd283fcfded240af9a705 0dbd81:2000200000010ced2488ec34ff50edc283e4fcfded240af9e76d7013ed33e43c700d 0dbd2a:2000400000010ced2488ec34ff50e50509e50970020508e50924a8e50834fd50aee4 f50874Intel hex 由一条或多条记录组成，每条记录都由一个冒号“:”打头，其格式如下：:CCAAAARR...ZZ其中:CC 本条记录中的数据字节数AAAA 本条记录中的数据在存储区中的起始地址RR 记录类型：00 数据记录 (data record)01 结束记录 (end record)02 段记录 (paragraph record)03 转移地址记录 (transfer address record)... 数据域ZZ 数据域校验和Intel hex文件记录中的数字都是16进制格式，两个16进制数字代表一个字节。

CC域是数据域中的实际字节数，地址、记录类型和校验和域没有计算在内。

校验和是取记录中从数据字节计数域(CC)到数据域(...)最后一个字节的所有字节总和的2的补码。

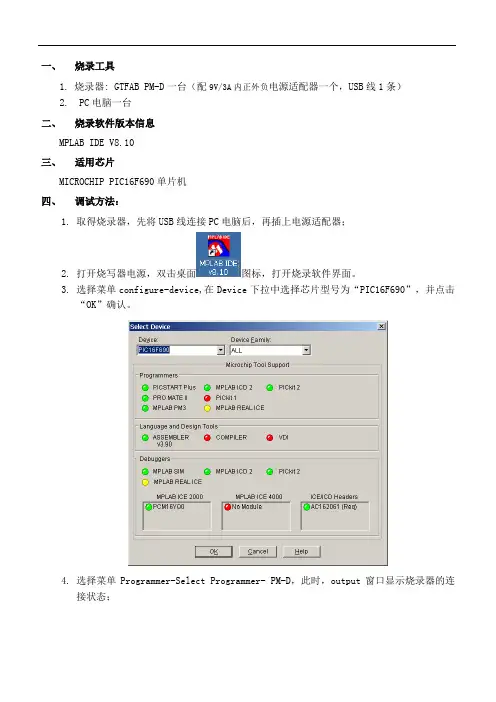

一、烧录工具1.烧录器: GTFAB PM-D一台（配9V/3A内正外负电源适配器一个，USB线1条）2. PC电脑一台二、烧录软件版本信息MPLAB IDE V8.10三、适用芯片MICROCHIP PIC16F690单片机四、调试方法：1.取得烧录器，先将USB线连接PC电脑后，再插上电源适配器；2.打开烧写器电源，双击桌面图标，打开烧录软件界面。

3.选择菜单configure-device,在Device下拉中选择芯片型号为“PIC16F690”，并点击“OK”确认。

4.选择菜单Programmer-Select Programmer- PM-D，此时，output窗口显示烧录器的连接状态；5.确保烧写锁紧座内没放任何芯片，从MPLAB IDE上选择“Programmer（编程器）”->about跳出如下提示，点击“确定”，开始进行自检；6.屏幕跳出如下显示界面；7.点击OK，确认后在OUTPUT窗口中可以看到自检结果，如下图：8.选择菜单File-Import，打开待烧录的HEX文件(注：调用的文件必须与《芯片拷贝申请记录表》上的程序名称一致)；9.此时，检查CHECKSUM值是否与《芯片拷贝申请记录表》上的校验码一致。

如不一致，需重新确认所调用的软件是否正确，或找软件工程师确认）；10.确认校验码一致后，此时，即可进行芯片的烧写；11.将待烧录的芯片放入烧录座内。

放置方向为：烧录座第一脚与锁紧座柄成对角线，靠烧写杆相反一侧顶边放置。

芯片的上的极性标识靠烧写杆相反一侧的烧录座内顶边放置。

12.点击右上角的按钮，开始烧写芯片；13.烧录完成后，烧录器上方的绿色灯亮，output窗口内显示烧写结果；（注意：如出现红色字符或红灯亮，即为烧录失败）14.脱机烧写方法：14.1按第1-10步设置好，然后点击“Programmer”菜单下的“Offline Interface”进入脱机参数设置。

A VR单片机与PIC单片机程序烧录说明1，A VR单片机程序烧录我们使用的辅助工具是A VR Studio 4和A VR烧录器(JTAGICE mkll)，下面介绍一下A VR单片机程序烧录的步骤。

a, 将A VR 烧录器通过串口线将开发板连接至电脑，开发板需要外接电源。

b，打开A VR Studio 4，关闭自动启动的提示窗口。

c，打开烧录器和外接电源d，点击菜单栏中的“Tools”——点击下拉菜单里的“programmer A VR——点击右边显示菜单里的”connect”。

e，如果正常连接，就会显示一个设置画面，点击main设置菜单里设置单片机的型号，点击Fuses设置熔丝位，设置好后别忘了点击右下角的read键下熔丝的位置，点击program装载编译好的文件，第一行为.hex文件。

f，文件装载好以后点击相应后面的program键就可以将程序下载到单片机里面了。

2，PIC单片机程序烧入我们使用的辅助工具为MPLAB IDE v8.60和MPLAB ICD 2.下面介绍一下PIC单片机程序烧入的步骤。

a, 现将MPLAB ICD 2通过串口线将开发板连接至电脑。

开发板不需要外接电源b, 打开MPLAB IDE v8.60，关闭自动启动的窗口。

c, 在菜单栏中点击“Configure”菜单——“Select Device”——在“Device”中选择我们所需要的单片机类型（例如我们选择：PIC16F1829）——点击“OK”。

d，点击“Programmer”菜单——“Select Programmer”——选择“MPLAB ICD 2”。

e，点击“File”菜单——“Import”——选择要烧入的程序文件——点击菜单栏第三行最右边的“Resert and Connect to ICD”图标——点击菜单栏最左边的“Programmer target device”——待output窗口中出现successful后说明程序成功的下载到单片机中。

1.1软件安装：2.从官网下载安装文件：MPLABX-v3.10-windows-installer.exe3.双击安装文件：MPLABX-v3.10-windows-installer.exe4.按默认设置安装完成。

5.安装完成后，桌面显示如图三个图标。

6.重新启动电脑。

（第一次安装完成后，这步骤不能省略！）7.重启电脑后，双击：这个图标。

8.进入普通的烧录界面：9.在Device项选择要烧录的单片机型号。

点击Apply按钮。

10.将KIT3.5烧录器连接到电脑。

将会看到Tool项自动找烧录器，如图：11.选择Settings->Advanced Mode,弹出如下对话框：12.在Password选项输入：microchip13.点击Log on，进入高级烧录设置模式：14.在Source项选择要烧录的文件。

在SQTP项选择要添加的SQTP设置文件：15.将要烧录的目标板连接到烧录器，并上电。

16.点击界面上的Connect按键。

在弹出的对话框选择“OK”17.进入正常烧录界面：18.点击第一个按钮：Program进行烧录。

19.烧录完成后提示如图：。

20.烧录完成。

1.以下内容为如何更改要烧录的序列号：2.进入高级设置烧录模式，点击SQTP项，进入SQTP设置界面：3.序列号生成方式，如图：4.点击“Generate”生成保存SQTP设置。

5.点击”Operate”返回烧录界面。

6.重新调入刚才设置好的SQTP文件。

进行烧录。

以上说明供参考。

有不明白的请咨询工程部软件组。

GALAXYMr.Lu20150915。

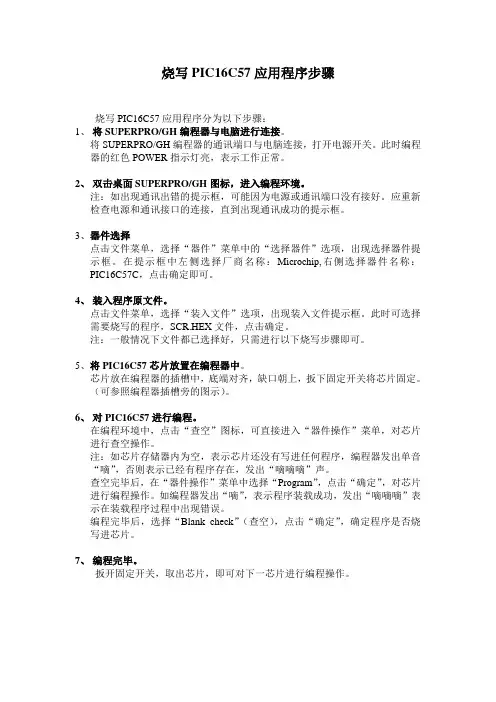

烧写PIC16C57应用程序步骤烧写PIC16C57应用程序分为以下步骤：1、将SUPERPRO/GH编程器与电脑进行连接。

将SUPERPRO/GH编程器的通讯端口与电脑连接，打开电源开关。

此时编程器的红色POWER指示灯亮，表示工作正常。

2、双击桌面SUPERPRO/GH图标，进入编程环境。

注：如出现通讯出错的提示框，可能因为电源或通讯端口没有接好。

应重新检查电源和通讯接口的连接，直到出现通讯成功的提示框。

3、器件选择点击文件菜单，选择“器件”菜单中的“选择器件”选项，出现选择器件提示框。

在提示框中左侧选择厂商名称：Microchip,右侧选择器件名称：PIC16C57C，点击确定即可。

4、装入程序原文件。

点击文件菜单，选择“装入文件”选项，出现装入文件提示框。

此时可选择需要烧写的程序，SCR.HEX文件，点击确定。

注：一般情况下文件都已选择好，只需进行以下烧写步骤即可。

5、将PIC16C57芯片放置在编程器中。

芯片放在编程器的插槽中，底端对齐，缺口朝上，扳下固定开关将芯片固定。

（可参照编程器插槽旁的图示）。

6、对PIC16C57进行编程。

在编程环境中，点击“查空”图标，可直接进入“器件操作”菜单，对芯片进行查空操作。

注：如芯片存储器内为空，表示芯片还没有写进任何程序，编程器发出单音“嘀”，否则表示已经有程序存在，发出“嘀嘀嘀”声。

查空完毕后，在“器件操作”菜单中选择“Program”，点击“确定”，对芯片进行编程操作。

如编程器发出“嘀”，表示程序装载成功，发出“嘀嘀嘀”表示在装载程序过程中出现错误。

编程完毕后，选择“Blank_check”（查空），点击“确定”，确定程序是否烧写进芯片。

7、编程完毕。

扳开固定开关，取出芯片，即可对下一芯片进行编程操作。

PICKIT3-独立上位机烧写文档PICKIT3与独立上位机--烧写文档一、P ICKIT3的联机烧写方法1.从MPLAB IDE中通过FILE--EXPORT 导出程序的HEX文件（确保是包含CONFIG信息的HEX文件），导出的HEX文件不要保存在桌面或者带有中文字体的目录文件中。

2.打款PICKIT3 Programmer软件，接好PICKIT3和目标板，软件会自动识别PICKIT3的序列号，首先选择好芯片的具体型号，确认无误的话可直接通过Auto Import Hex+Write Device按键导入含有CONFIG信息的HEX 文件并直接烧写。

3.可选择打勾或者不打勾Target Power 中的On方框，选择相对应的目标板电源需不需要通过电脑从PICKIT3供电。

由于原装的PICKIT3能提供的烧写电流比较小，联机烧写时，建议目标板带电。

二、P ICKIT3的脱机烧写步骤1、脱机下载所谓脱机下载，是在联机状态下，把烧写文件HEX文件下载到PICKIT3的主机内部的FLASH芯片中。

1）打开PICKIT3 Programme软件。

2）通过Device选择要烧写的芯片。

3）通过FILE——Import Hex，导入带有CONFIG信息的烧写文件（HEX文件），注意，文件名，路径名，不要有中文，也不要放在电脑的桌面上。

4）通过PROGRAMMER——PICKIT3 Programmer-T o-Go，选择脱机烧写模式，可对Name 方框写个文件名，对导入到PICKIT3的HEX文件进行重命名，也可不填，保持默认文件名。

5）点击Enable PTG，把HEX文件烧入到PICKIT3内。

6）按PICKIT3工具上的按键，就可对目标板进行烧写。

2、给脱机工作模式的PICKIT3上电1）从PC拔掉USB线。

2）PICKIT3的脱机电源模块接通9V/3A，内正外负，DC开关电源，注意用标配电源。

3）将PICKIT3的脱机电源模块与PICKIT3用USB线连接。

PICKIT3脱机烧录操作使用说明背景：1，避免目前使用PM3烧录导致损坏坏产品、失效；2，一键操作，去掉电脑/人机反复烧录，提高效益；一，接口说明：二， PICKIT3 连接电脑 MPLAB IDE 联机转脱机：1、打开 MPLAB 软件。

2、选择要烧写的芯片型号，菜单上 configure----select device在 device 下选择中要烧写的型号（此次产品芯片型号为PIC12F1501其他产品类推），点击OK。

3，导入 HEX 代码文件。

菜单上 File---Import 打开需要的 HEX 文件。

注意，文件名和路径名，不能有中文，也不要放在电脑的桌面上（统一保存在D 盘）4，菜单上 configure----configuration bits 打开后，将上面勾选去掉，确定即可。

5，用 USB 连接线，一端插 KIT3，另外端插电脑 USB 口。

将 ICSP 下载口连接到产品芯片。

6，选中工具，菜单上 Programmer --- select Programmer 选中 PICKIT3，并等待系统连接 PICKIT3。

正常连接大概 2-3 秒钟。

第一次会提示是否保留之前程序，选择“否”7，设置供电PICKIT3 对外供电设置在菜单内。

Programmer---Settings---Power 前面打勾，对外供电，Voltage 下面可以调节输出电压。

一般设置在 5V8，将程序下载到 KIT3，通过 PROGRAMMER——SETTING——Programmer-TO-GO，点“Send IMAGE InMemory”，将 HEX 下载到 PICKIT3 主机中。

9，关掉软件界面，从 PC 拔掉 USB ，PICKIT3 的USB换插入5v供电USB插头，待指示灯稳定（2秒左右），按下烧录键，PICKIT3 的 POWER 灯黄绿色常亮，ACTIVE 灯，大体按1S亮1S灭的频率缓慢闪烁,STATUS绿色，烧录成功。

1、打开Jlink烧写软件：
方法：所以程序里面找到SEGGER文件，打开SEGGER->J-link ARM V4.15->J_Flash ARM 2、界面如下
3、Option->Project settings，如下所示
选中第二项 Target Interface 若使用JTAG模式选中JTAG,若是SWD模式选中SWD模式，我们使用的是SWD模式，其他的默认就可。

如下图所示：点击确认
4、打开Option->Project settings选中第三项CPU，如下图所示，选择对应的芯片，我们选择如图的芯片，点击确定
5打开要烧写的hex文件，File->Open data file如图所示
6、连接到目标板上 Target ->connect,连接成功如下所示：
7、Target ->Program或者F5烧写程序，确定
8、烧写成功
如有侵权请联系告知删除，感谢你们的配合！。

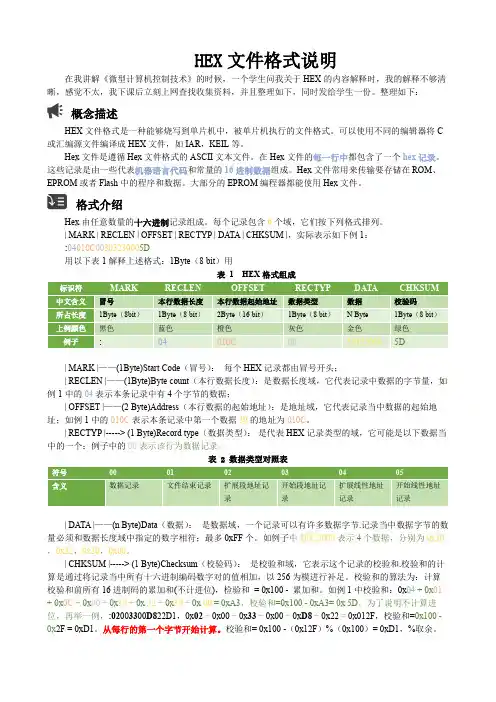

HEX文件格式说明在我讲解《微型计算机控制技术》的时候，一个学生问我关于HEX的内容解释时，我的解释不够清晰，感觉不太，我下课后立刻上网查找收集资料，并且整理如下，同时发给学生一份。

整理如下：概念描述HEX文件格式是一种能够烧写到单片机中，被单片机执行的文件格式。

可以使用不同的编辑器将C 或汇编源文件编译成HEX文件，如IAR，KEIL等。

Hex文件是遵循Hex文件格式的ASCII文本文件。

在Hex文件的每一行中都包含了一个hex记录。

这些记录是由一些代表机器语言代码和常量的16进制数据组成。

Hex文件常用来传输要存储在ROM、EPROM或者Flash中的程序和数据。

大部分的EPROM编程器都能使用Hex文件。

格式介绍Hex由任意数量的十六进制记录组成。

每个记录包含6个域，它们按下列格式排列。

| MARK | RECLEN | OFFSET | RECTYP | DA TA | CHKSUM |，实际表示如下例1：:04010C00303230005D用以下表1解释上述格式：1Byte（8 bit）用表 1 HEX格式组成| MARK |——(1Byte)Start Code（冒号）：每个HEX记录都由冒号开头；| RECLEN |——(1Byte)Byte count（本行数据长度）：是数据长度域，它代表记录中数据的字节量，如例1中的04表示本条记录中有4个字节的数据；| OFFSET |——(2 Byte)Address（本行数据的起始地址）：是地址域，它代表记录当中数据的起始地址；如例1中的010C表示本条记录中第一个数据30的地址为010C。

| RECTYP |-----> (1 Byte)Record type（数据类型）：是代表HEX记录类型的域，它可能是以下数据当中的一个：例子中的00表示该行为数据记录。

表 2 数据类型对照表| DATA |——(n Byte)Data（数据）：是数据域，一个记录可以有许多数据字节.记录当中数据字节的数量必须和数据长度域中指定的数字相符；最多0xFF个。

PIC单片机文件烧录方法1. 把需要烧录的单片机正确的放入烧录座中，并将烧录座与PICKit3编程器相连，之后将PICkit3编程器连接好在电脑上，打开MPLAB IDE v8.92软件，如图1所示：图12.选择需要烧录的器件，依次选择Configure——Select Device，选择PIC12F1840- PIC12F1822器件，选择后点击OK,如图4,5所示：图4 选择器件，Configure选择PIC12F1840器件选择PIC12F1820器件选择后，点击OK图53.连接PICkit3编程器，依次选择Programmer——Select Programmer——PICkit3如图6所示，选择PICkit3编程器图64.给单片机上电，依次选择Programmer—Settings——Power,勾选Power target circuit from PICkit3,并将电压值调到4.5V,单击确认，如图A,B所示：若出现如图7所示的界面，则表示与PICkit3编程器连接成功，若没有出现此界面，则表示没有连接上。

图A勾选此项，给单片机上电图B图75.加载双摄像头单片机hex文件烧写的.hex，依次选择File——Import,选择所需的烧写的.hex文件，如图2，3所示：图2加载hex文件，File——Import 表明连接成功选择所需的烧写的.hex图36.连接成功后，如何8所示，这时把单片机放在烧座上（方向不要搞错），点第一个图标，烧录程序，烧录成功后出现如图9所示的界面。

点第一个图标，标烧录程序图8显示此字样，表明烧录成功图97.把单片机取出来，再放入新单片机重复第6步操作。

一、烧录工具1.编程器: ALL-11（A）2.适配器： OTS-16-033.PC电脑一台二、烧录软件版本信息ALL-11 Universal Programmer V3.10三、调试方法：1.确认防静电手环接地良好后，戴上防静电手环。

2.连接编程器，启动PC电脑3.将适配器装于锁紧内，并将锁紧担杆拉下，芯片脚靠下侧放置，极性点朝上；4.双击电脑桌面上快捷方式“WACCESS”，（方便起见，可先在桌面上建一快捷方式）如下图所示：5.选择菜单项“Device”进入“Manufacture list”选择“MICROCHIP”，点击“OK”按钮。

6.出现Type list窗口，选左侧的MPU/MCU，右边选择“PIC16F676”型号，点击“RUN”按钮。

7.此时可调文件，选菜单FILE下拉至“Load file to programmer buffer”确定，调用所需文件（*.hex），选定后点击“打开”钮。

(注：调用的文件必须与《芯片拷贝申请记录表》上的程序名称一致)8.选择File format为“Intel hex”，Unused bytes选择“FF”。

File status栏中各项不用改写（变），点击OK钮。

致即可进入下一步骤。

10.点击“Auto”按钮；打开下图所示窗口；将图中圈选项打勾；11.点击“RUN”按钮，即可开始烧录；12.如烧录OK，右面板上方会显示OK字样，如烧录错误，则用红色字体显示“Error”字样。

13.批量烧录时，按ALL-11(A)上的“YES”钮即可，等待片刻后，若“GOOD”灯亮，则烧录成功，否则烧录失败。

14.烧录OK的单片机要求在其上方打点做标识；四、相关文件及表单1.《芯片拷贝申请记录表》。

芯片烧录方法一、什么是芯片烧录芯片烧录是指将程序或数据加载到芯片中的过程。

在芯片制造过程中，芯片本身并没有包含任何程序或数据，需要通过烧录的方式将所需的代码或信息加载到芯片中，以使其能够正常工作。

二、常见的芯片烧录方法2.1 并行烧录并行烧录是最早应用于芯片烧录的方法之一。

它使用并行接口将程序或数据一次性传输到芯片中。

这种方法的优点是传输速度快，但缺点是需要较多的引脚，占用空间较大，不适用于现代集成度较高的芯片。

2.2 串行烧录串行烧录是目前应用最广泛的芯片烧录方法之一。

它使用串行接口（如SPI、I2C、UART等）逐位传输程序或数据到芯片中。

串行烧录的优点是占用空间小，适用于集成度较高的芯片，但缺点是传输速度相对较慢。

2.3 SWD烧录SWD（Serial Wire Debug）烧录是一种基于ARM Cortex芯片的调试和烧录接口。

它通过两根线（SWDIO和SWCLK）实现了调试和烧录功能。

SWD烧录的优点是传输速度快，占用空间小，适用于现代集成度较高的芯片。

2.4 JTAG烧录JTAG（Joint Test Action Group）烧录是一种广泛应用于电子设备中的调试和烧录接口。

它通过多根线（TMS、TCK、TDI、TDO等）实现了调试和烧录功能。

JTAG烧录的优点是通用性强，适用于各种类型的芯片，但缺点是占用引脚较多。

三、芯片烧录流程芯片烧录的流程主要包括准备烧录工具和环境、准备烧录文件、连接烧录接口、设置烧录参数、执行烧录操作等步骤。

3.1 准备烧录工具和环境进行芯片烧录前，需要准备相应的烧录工具和环境。

烧录工具可以是专用的烧录器、调试器，也可以是通用的开发板、模块等。

烧录环境一般包括计算机、烧录软件、连接线等。

3.2 准备烧录文件烧录文件是指包含程序或数据的文件，一般为二进制文件、HEX文件或BIN文件等格式。

在进行芯片烧录前，需要根据芯片的要求准备相应的烧录文件。

3.3 连接烧录接口根据芯片的烧录接口选择相应的连接线，将烧录工具与芯片连接起来。
