二、 电气设计要点
１ 、变配电系统 （ １ ）负荷 级别。负荷等级及供 电电源按 现行 的国家规 范要 求。 （ ２ ）供电电源及 电压等级 。从市政高压 引入两 路 Ｉ Ｏ Ｋ Ｖ电力电缆供应全区用 电。Ｉ Ｏ Ｋ Ｖ 电力 电缆布 置在 马路东、南侧的人行道上 。 （ ３ ）变配 电所 。本小区共设 ｌ ７处开关 房， ２ 处变 电房 。 开关房均 在建筑 物首层设置 ， 变 电房 设在建 筑物首层 或地下 室设置 。每 处 开关房 需 ２ ５ — ４ Ｏ平 方米建筑面积 。 （ ４ ）高压供 电系统。ｌ Ｏ ｋ Ｖ电源采用单母 线运行方式 ；ｌ Ｏ ｋ Ｖ断路 器采 用真空断路器 ， 短路分断能力进线柜 为 ３ ５ Ｋ Ａ ， 出线柜为 ２ ５ ｋ Ａ ， 在ｌ Ｏ ｋ Ｖ出线开关柜 内装 设氧化 锌避 雷器作为 真空断 路器 的操 作过 电压 保护 。真空断路 器 选用弹簧储能操作机构 ， 采用 直流 ２ ２ ０ Ｖ ／ ２ ０ Ａ Ｈ 铅酸 免维护 电池柜作为 操作 、继电保护及 信 号的 电源 。 （ ５ ）继 电保护及信 号装置 。ｌ Ｏ ｋ Ｖ系统为 小 电阻接地系 统。进线柜 采用过 流、速断 、 零序保护 ；联络柜 采用过 流、速 断保护 ；出 线柜采 用过流 、速断 、接 地 、零 序保护 ；变 压器设高温报警 、超温跳 闸保护 。 （ ６ ）计量采用高压集 中计量 ，ｌ Ｏ ｋ Ｖ电源 进线处 设置专用计 量装置 。在低压 除在变压 器低压 出线侧设计 量外 ，住宅用 电负荷采用 户一表 计量 ，电表箱分层 安装 于楼 层配 电 间 ，电梯 、水泵 、楼梯照 明等公 共用 电在低 压干线分别设独立计量 ，其它用 电按需 （ ７ ）低压配 电系统 。变压器低压侧采用 单母线分 段运行方 式，低 压母线之 间设置联 络开关 ，正常 时，母线联 络开关 断开，两段 母线独立运 行 ，当一台变 压器故 障时，可通 过切 除部分较次要 负荷 ，合上联络 开关 ，保 证重要 负荷 的供 电。主进 线开关 与母联开关 间设 电气联 锁 ，任 何情况 下只能合其 中两个 开关。 （ ８ ）功率因数补偿采用低压集 中 自 动补 偿 方式 ，在 变配 电所 低压侧 设功率 因数 自动 补偿装置 ，要求补 偿后 的变压器侧平 均功率 因数在 Ｏ ． ９ ２以上。 荧光灯采用灯具就地补偿 ， 补偿后的功率因数为 ０ ． ９ ５以上 。 （ ９ ）电气装置 。高压装置拟采用金属铠 装中置式 高压开关 柜，断路器 选用进 口真空 断路器 ，操 作机构 采用弹簧储 能操作 ，操作
一
电源采用 Ｉ Ｏ Ａ Ｈ直 流屏。 变 压器选 用 １ ０ ／ ０ ． ４ Ｋ Ｖ 干式 电力变压 器 。低压 配 电装 置采用抽屉 式 配 电屏 ，断路器拟采用 国产 新型断路器。 ２ 、配 电线 路 （ １ ）低压配 电对重要 的负荷 ，如 ：消防 控制 室、消 防水泵房 、防排烟机 房、消 防电 梯机房 采取放射 式供 电；对一般 负荷采用树 干式与放射式相 结合 的方式 。 （ ２ ）消防负荷和重要 负荷采用双 电源在 最末一级配 电箱处 自动切换 。 （ ３ ）小于 ２ ２ ｋ Ｗ的 电动机采取直接起动 方式 ，２ ２ ｋ Ｗ及 以上 的电动机采取 降压起 动或 软起动方式 。 （ ４ ）干线采用 Ｚ Ｒ — Ｙ Ｊ Ｖ 电缆或封 闭式母 线槽 ，消防及重要 负荷采用 耐火 电缆 。末端 支线一般采用 Ｂ Ｖ导线穿钢管暗敷 。 （ ５ ）主要的水平干线路径沿地下一层楼 板下明敷 ，垂直干线敷设于 电气竖井 内。 （ ６ ）动力配 电箱 、动力控制箱一般为暗 装 ，装 于专用 机房或 电气竖井 内可采用 明装 。 （ ７ ）住宅层间设置总箱，每户单独设置 电表及 配电分箱，每户 电源进线不小于 １ Ｏ平 方毫米 。
３ 、 照 明 系 统
（ １ ）光源。一般场所为节能荧光灯或节 能型光源 ，灯 具功率因数不小于 ０ ． ９ ５ ，有装 修要求 的场所 视装修要求定。 （ ２ ）住宅 照度 。住 宅照明在保证照度要 求 的情 况下 ，配合室 内的装修特 点，在 一般 照 明的基础 上 ，设 置满 足各种 功能的局 部照 明，照 明开关选用单 控开关 、双控开关 或调 光 开关 。 （ ３ ）应 急 照 明 。变 配 电所 、消 防 控 制 室 、 电信机房 、（ 消防）水泵房 、地 下停车场 、走 道 、电梯厅 、楼梯 间、前室、大面积 的商场 、 大堂等场所设 置应 急照明，采 用 ２ ２ ０ Ｖ电源 供 电，火灾 时能迅速 点亮 的光源 。 （ ４ ）疏散指示 。在地下停车场 、大 开间 商场 、走道 、安全 出口、楼梯 间及 其前室 、 电梯 间及其前 室、主要 出入 口等场 所设置疏 散指示标志灯 ，采用 ２ ２ ０ Ｖ电源供 电，火 灾时 能迅速 点亮的光源 。 （ ５）照 明 配 电系 统 。 一 般 照 明采 用 ｚ Ｒ — Ｙ ］ Ｖ — ｌ ｋ Ｖ 电缆 由配 电室沿 电缆梯架敷 设以 树干方 式配 电；应急照 明、疏散指 示照 明等 采用两路专用 电源配 电，用 Ｎ Ｈ — Ｙ Ｔ Ｖ — ｌ ｋ Ｖ电缆 明敷，并在末端互投 。 ４ 、防雷保护 、安全措施及接地 系统 （ １ ）防雷保护 。①本工程为二类 防雷建 筑 。在 建筑物天 面及易受 雷击部位装 设避雷 网或避 雷针作接 闪器 ，避 雷网在整个 屋面 的 网格不大于 ｌ Ｏ ｍＸ ｌ Ｏ ｍ或 １ ２ ｍ Ｘ ８ ｍ 。利用建筑 物 四周 柱 内钢 筋 作 引下 线 ，其 间距 不大 于 １ ８ ｍ 。利用结构基础 内钢筋环路作接地装置 ， 接地电阻要求不大于 １殴姆 。② 自建筑物 ４ ５ 米 高度起 ，利用每 层结构周 边圈梁钢 筋焊接 连 通并 与引下线相 连 ，并 与外墙上 的金属栏 杆 ， 门窗等均应 与该防雷装置 相连 ，以防雷 电测击 。平行敷设 或交叉 的金属管路 ，电缆
一
、
工程概况
某小区总面积为 ５万平方米 。地 下为 １ 层 ，主 要是车库 、各种机 房、库房 等 。地 下 部分 ｌ层，地上部分ห้องสมุดไป่ตู้ｌ ８层 ，主要有住宅 、居 民小区 办公室 、卫生站 、青少年和老 年活动 室、服务站、小商店 （ 或代销店 ） 、托 儿所 、 儿童 或成年人活动休息场地 、小块公共绿地 、 商铺等 。本 工程属 于二类建筑 。建筑 的主体 高度 为 ６ １ 米 ，共 ｌ ７栋 ，结构形式 为钢筋混 泥土结构。
建 筑 工 程
高层建筑 电气设计探析
韦维
柳 州 市 城 市 规 划 设 计研 究 院 广西 柳州 ５ ４ ５ ０ ０ １
摘要 ：高层建 筑电气设计作为高层建筑设计 的重要环 节，在 高层建 筑设计 中更显得尤为重要。 关键词 ：高层建 筑 电气 设计
随着城 市化 建设进程 不断加快 ，城 市中 各种 高楼拔地而起 ，而进 行高层建 筑建设 的 首要工序就是对建筑进行科 学合理 的设计。

合集下载

高层建筑电气设计问题解析

高层建筑电气设计问题解析

高层建筑电气设计问题解析高层建筑电气设计是指在高层建筑的过程中，对电气系统进行合理规划和设计。

它涉及到电力供应、照明、通信、安全等方面，对于高层建筑的正常运行和居民生活起到重要作用。

下面将围绕高层建筑电气设计常见的问题进行解析。

1. 电力供应问题：高层建筑电力需求较大，电力供应需要满足建筑的正常用电需求。

首先需要考虑供电路线的选择和规划，以及相应的电缆敷设问题。

电力负荷的合理分配和配电箱的设置也是关键问题。

2. 照明问题：高层建筑照明需求较高，照明系统设计需要考虑室内和室外的照明布局，合理安排灯具的位置和光照度要求。

还需要考虑到节能和环保问题，选择合适的照明设备和控制系统。

3. 通信问题：高层建筑通信系统是保障居民、企业和办公室正常工作和生活的重要组成部分。

在电气设计中，需要考虑数据通信线路的规划和布线，网络设备的设置和配置，以及防雷、防干扰等问题。

4. 安全问题：电气设计中的安全问题主要包括防火、漏电和电气触电等。

在高层建筑电气设计中，需要考虑到建筑的防火要求，合理安排电线电缆的敷设，选择合适的电器设备和保护装置等。

除了上述问题，高层建筑电气设计中还需要考虑电力系统的可靠性和稳定性，为建筑提供稳定、高质量的电能；还需要符合国家相关的电气设计标准和规范，确保建筑的电气系统安全可靠。

在高层建筑电气设计过程中，需要进行充分的前期调研和设计计划，充分考虑建筑的使用需求和功能，合理规划电力供应、照明、通信和安全等电气系统。

需要结合建筑的结构特点和功能要求，制定相应的电气设计方案，并进行必要的仿真和试验，确保设计的可行性和准确性。

高层建筑电气设计是一个综合性的工程，其中涉及的问题较多。

只有进行全面而合理的分析和设计，才能保证高层建筑的电气系统能够满足需求，同时具有安全性、可靠性和可维护性。

探析高层建筑电气设计

探析高层建筑电气设计

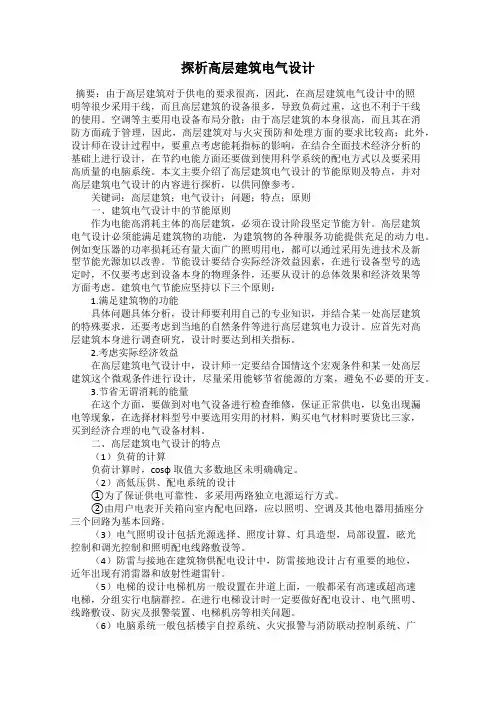

探析高层建筑电气设计摘要：由于高层建筑对于供电的要求很高，因此，在高层建筑电气设计中的照明等很少采用干线，而且高层建筑的设备很多，导致负荷过重，这也不利于干线的使用。
