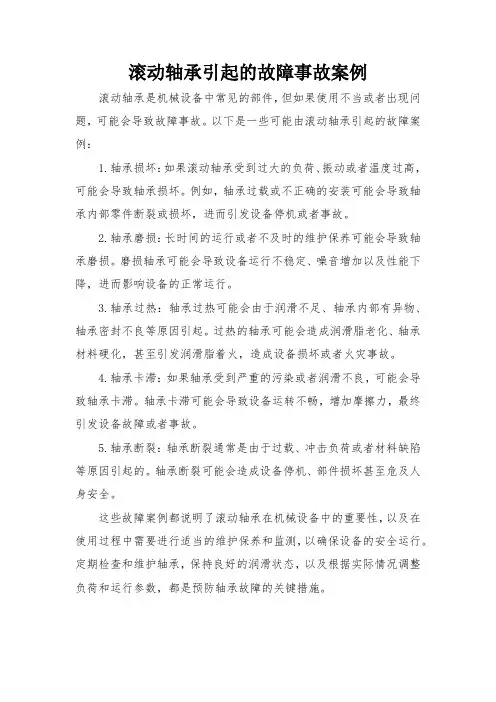

滚动轴承引起的故障事故案例滚动轴承是机械设备中常见的部件，但如果使用不当或者出现问题，可能会导致故障事故。

以下是一些可能由滚动轴承引起的故障案例：
1.轴承损坏：如果滚动轴承受到过大的负荷、振动或者温度过高，可能会导致轴承损坏。

例如，轴承过载或不正确的安装可能会导致轴承内部零件断裂或损坏，进而引发设备停机或者事故。

2.轴承磨损：长时间的运行或者不及时的维护保养可能会导致轴承磨损。

磨损轴承可能会导致设备运行不稳定、噪音增加以及性能下降，进而影响设备的正常运行。

3.轴承过热：轴承过热可能会由于润滑不足、轴承内部有异物、轴承密封不良等原因引起。

过热的轴承可能会造成润滑脂老化、轴承材料硬化，甚至引发润滑脂着火，造成设备损坏或者火灾事故。

4.轴承卡滞：如果轴承受到严重的污染或者润滑不良，可能会导致轴承卡滞。

轴承卡滞可能会导致设备运转不畅，增加摩擦力，最终引发设备故障或者事故。

5.轴承断裂：轴承断裂通常是由于过载、冲击负荷或者材料缺陷等原因引起的。

轴承断裂可能会造成设备停机、部件损坏甚至危及人身安全。

这些故障案例都说明了滚动轴承在机械设备中的重要性，以及在使用过程中需要进行适当的维护保养和监测，以确保设备的安全运行。

定期检查和维护轴承，保持良好的润滑状态，以及根据实际情况调整负荷和运行参数，都是预防轴承故障的关键措施。

滚动轴承故障诊断实例
滚动轴承故障诊断实例可以包括以下几种情况：
1. 声音异常：当滚动轴承出现故障时，可能会出现异常的噪音，如嘶嘶声、刮擦声或者咔咔声等。

这种情况下，可以通过听觉判断故障的类型和位置。

噪音一般源于滚珠或滚道表面的损伤或者磨损。

2. 振动异常：故障的滚动轴承会导致轴承运行不稳定，产生过大的振动。

可以通过振动传感器来检测振动的频率和幅度，进而判断故障的严重程度和位置。

振动异常可能是由于轴承内部松动、滚子损伤或滚道不平整等问题引起的。

3. 温度异常：滚动轴承运行时，由于磨擦和摩擦产生的热量，轴承温度会有所上升。

但是，如果滚动轴承的温度明显高于正常值，可能表明存在故障。

可以通过红外测温仪或接触式温度计来测量轴承的温度，判断是否存在异常。

4. 润滑问题：滚动轴承需要得到正确的润滑以保持正常运行。

如果滚动轴承出现故障，润滑不足或者污染等问题，会导致滚动轴承的寿命缩短。

可以通过观察润滑脂或润滑油的颜色、黏度以及滚动轴承周围是否有渗漏等来判断润滑是否正常。

上述实例中的故障诊断需要依靠专业的设备和工具，同时需要具备相应的专业知识和经验，建议请专业人士进行诊断和修复。

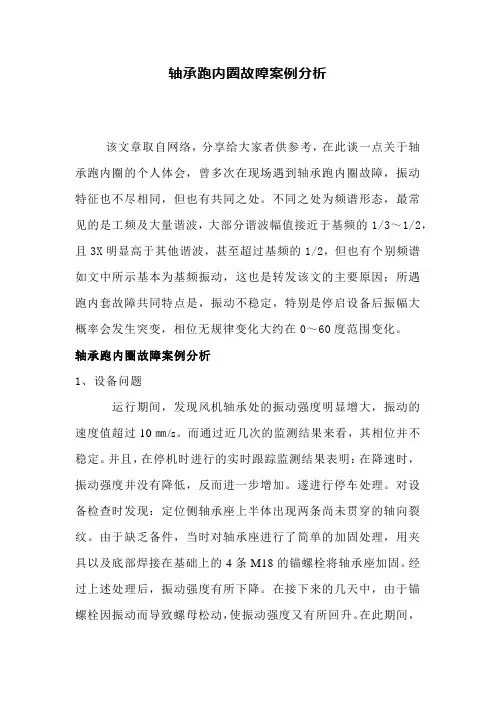

轴承跑内圈故障案例分析该文章取自网络，分享给大家者供参考，在此谈一点关于轴承跑内圈的个人体会，曾多次在现场遇到轴承跑内圈故障，振动特征也不尽相同，但也有共同之处。

不同之处为频谱形态，最常见的是工频及大量谐波，大部分谐波幅值接近于基频的1/3～1/2，且3X明显高于其他谐波，甚至超过基频的1/2，但也有个别频谱如文中所示基本为基频振动，这也是转发该文的主要原因；所遇跑内套故障共同特点是，振动不稳定，特别是停启设备后振幅大概率会发生突变，相位无规律变化大约在0～60度范围变化。

轴承跑内圈故障案例分析1、设备问题运行期间，发现风机轴承处的振动强度明显增大，振动的速度值超过10㎜/s。

而通过近几次的监测结果来看，其相位并不稳定。

并且，在停机时进行的实时跟踪监测结果表明：在降速时，振动强度并没有降低，反而进一步增加。

遂进行停车处理。

对设备检查时发现：定位侧轴承座上半体出现两条尚未贯穿的轴向裂纹。

由于缺乏备件，当时对轴承座进行了简单的加固处理，用夹具以及底部焊接在基础上的4条M18的锚螺栓将轴承座加固。

经过上述处理后，振动强度有所下降。

在接下来的几天中，由于锚螺栓因振动而导致螺母松动，使振动强度又有所回升。

在此期间，只要重新紧固锚螺栓。

振动的强度就会有一定程度的下降。

问题的关键是：究竟是什么原因使转子振动强度增加，并且能够达到如此高的峰值，导致轴承座损坏。

只有找到引起振动的主要因素，然后进行针对性的整改，才能从根本上解决这个设备故障。

2、设备结构轴功率: 400kW；吸入压力: 常压；排出压力: 5200 Pa；排出温度: 20～45ºC；吸入/排出流量:1593m³/min；转速为1490r/min 该风机采用悬臂式结构，使用两个独立的轴承座支承转子。

风机侧轴承座为转子定位端，电机侧为转子自由端，这样，转子热膨胀就是以风机侧轴承座为零点向两端发生。

两支承轴承型号为22222CK + H322为锥孔双列向心球面滚子轴承，具有承受一定的轴向力。

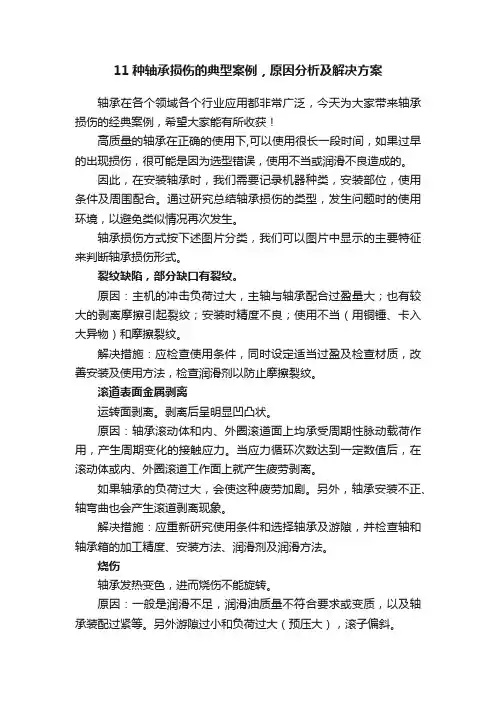

11种轴承损伤的典型案例，原因分析及解决方案轴承在各个领域各个行业应用都非常广泛，今天为大家带来轴承损伤的经典案例，希望大家能有所收获！高质量的轴承在正确的使用下,可以使用很长一段时间，如果过早的出现损伤，很可能是因为选型错误，使用不当或润滑不良造成的。

因此，在安装轴承时，我们需要记录机器种类，安装部位，使用条件及周围配合。

通过研究总结轴承损伤的类型，发生问题时的使用环境，以避免类似情况再次发生。

轴承损伤方式按下述图片分类，我们可以图片中显示的主要特征来判断轴承损伤形式。

裂纹缺陷，部分缺口有裂纹。

原因：主机的冲击负荷过大，主轴与轴承配合过盈量大；也有较大的剥离摩擦引起裂纹；安装时精度不良；使用不当（用铜锤、卡入大异物）和摩擦裂纹。

解决措施：应检查使用条件，同时设定适当过盈及检查材质，改善安装及使用方法，检查润滑剂以防止摩擦裂纹。

滚道表面金属剥离运转面剥离。

剥离后呈明显凹凸状。

原因：轴承滚动体和内、外圈滚道面上均承受周期性脉动载荷作用，产生周期变化的接触应力。

当应力循环次数达到一定数值后，在滚动体或内、外圈滚道工作面上就产生疲劳剥离。

如果轴承的负荷过大，会使这种疲劳加剧。

另外，轴承安装不正、轴弯曲也会产生滚道剥离现象。

解决措施：应重新研究使用条件和选择轴承及游隙，并检查轴和轴承箱的加工精度、安装方法、润滑剂及润滑方法。

烧伤轴承发热变色，进而烧伤不能旋转。

原因：一般是润滑不足，润滑油质量不符合要求或变质，以及轴承装配过紧等。

另外游隙过小和负荷过大（预压大），滚子偏斜。

解决措施：选择适当的游隙（或增大游隙），要检查润滑剂的种类，确保注入量，检查使用条件，以防定位误差，改善轴承组装方法。

保持架碎裂铆钉松动或断裂，滚动体破碎。

原因：力矩负荷过大，润滑不足，转速变动频繁、振动大，轴承在倾斜状态下安装，卡入异物。

解决措施：要查找使用条件和润滑状态是否适宜，注意轴承的使用，研究保持架的选择是否合适和轴承箱的刚性是否负荷要求。

滚动轴承的故障诊断一、滚动轴承的常见故障滚动轴承是转动设备中应用最为广泛的机械零件，同时也是最容易产生故障的零件。

据统计，在使用滚动轴承的转动设备中，大约有30%的机械故障都是由于滚动轴承而引起的。

滚动轴承的常见故障形式有以下几种。

1. 疲劳剥落（点蚀）滚动轴承工作时，滚动体和滚道之间为点接触或线接触，在交变载荷的作用下，表面间存在着极大的循环接触应力，容易在表面处形成疲劳源，由疲劳源生成微裂纹，微裂纹因材质硬度高、脆性大，难以向纵深发展，便成小颗粒状剥落，表面出现细小的麻点，这就是疲劳点蚀。

严重时，表面成片状剥落，形成凹坑；若轴承继续运转，将形成大面积的剥落。

疲劳点蚀会造成运转中的冲击载荷，使设备的振动和噪声加剧。

然而，疲劳点蚀是滚动轴承正常的、不可避免的失效形式。

轴承寿命指的就是出现第一个疲劳剥落点之前运转的总转数，轴承的额定寿命就是指90%的轴承不发生疲劳点蚀的寿命。

2. 磨损润滑不良，外界尘粒等异物侵入，转配不当等原因，都会加剧滚动轴承表面之间的磨损。

磨损的程度严重时，轴承游隙增大，表面粗糙度增加，不仅降低了轴承的运转精度，而且也会设备的振动和噪声随之增大。

3. 胶合胶合是一个表面上的金属粘附到另一个表面上去的现象。

其产生的主要原因是缺油、缺脂下的润滑不足，以及重载、高速、高温，滚动体与滚道在接触处发生了局部高温下的金属熔焊现象。

通常，轻度的胶合又称为划痕，重度的胶合又称为烧轴承。

胶合为严重故障，发生后立即会导致振动和噪声急剧增大，多数情况下设备难以继续运转。

4. 断裂轴承零件的裂纹和断裂是最危险的一种故障形式，这主要是由于轴承材料有缺陷和热处理不当以及严重超负荷运行所引起的；此外，装配过盈量太大、轴承组合设计不当，以及缺油、断油下的润滑丧失也都会引起裂纹和断裂。

5. 锈蚀锈蚀是由于外界的水分带入轴承中；或者设备停用时，轴承温度在露点以下，空气中的水分凝结成水滴吸附在轴承表面上；以及设备在腐蚀性介质中工作，轴承密封不严，从而引起化学腐蚀。

滚动轴承故障诊断分析全解
滚动轴承是机械设备中的重要元件，也是故障率最高的构件。

其突发的故障可能会严重影响机械设备的正常运行，即使是轻微的故障，也会降低设备的使用寿命。

因此，对滚动轴承的故障进行及时诊断和维修，是确保轴承的正常运行的关键。

本文将对滚动轴承故障诊断进行全面阐述，以便于有助于轴承的可靠运行。

一般来讲，滚动轴承的故障可以归结为以下几类：
(1)疲劳损坏:由于长期的使用，滚动轴承中的滚动体和锥形齿轮等内部零件可能会因疲劳而损坏，最终导致轴承的故障;
(2)腐蚀破坏:由于设备运行时的温度、湿度及磨损较大，滚动轴承容易受到空气、油品及其他化学性腐蚀剂的作用，从而造成内部零件的磨损;
(3)水分侵入:滚动轴承组装后，如果存在漏油现象，则滚动轴承内部容易污染，从而导致滚动体及锥形齿轮等内部零件受损;
(4)润滑油工作性能不佳:润滑油在机械设备运行时，若由于品质或温度等原因，润滑油的性能不佳，轴承容易受到损坏;
(5)安装不良:滚动轴承安装后，若没有正确地调整轴的负荷和动转瞬间，将会对轴承组件产生振动和噪音，从而导致故障。

滚动轴承故障诊断滚动轴承故障诊断初步1、故障原因滚动轴承的早期故障是滚⼦和滚道剥落、凹痕、破裂、腐蚀和杂物嵌⼊。

即主要故障形式：疲劳剥落、磨损、塑性变形、锈蚀、断裂、胶合、保持架损坏。

产⽣主要原因包括搬运粗⼼、安装不当、不对中、轴承倾斜、轴承选⽤不正确、润滑不⾜或密封失效、负载不合适以及制造缺陷。

2、频谱和波形特征滚动轴承它是由内圈、外圈、滚动体和保持架四部分组成。

当滚动体和滚道接触处遇到⼀个局部缺陷时，就有⼀个冲击信号产⽣。

缺陷在不同的元件上，接触点经过缺陷的频率是不相同的，这个频率就称为滚动轴承的特征频率。

滚动轴承的故障特征频率的数值⼀般在⼏赫兹到⼏百赫兹之间，在频谱图中的1000Hz以内的低频区域轴承故障特征频率如下：1、滚动轴承故障特征频率（外圈静⽌）式中：Z——滚动体个数fr——转频（Hz）D——轴承节径（mm）d——滚动体直径（mm）α——接触⾓（1）滚动轴承内圈故障特征频率（2）滚动轴承外圈故障特征频率（3）滚动轴承滚动体特征频率（4）滚动轴承保持架特征频率2、滚动轴承故障特征频率的计算经验公式：⼆、滚动轴承故障诊断的要素滚动轴承由内圈、外圈、滚动体和保持架四部分组成，每个轴承部件对应⼀个轴承故障特征频率。

滚动轴承的故障频率分布有⼀个明显的特点，往往在低频和⾼频两个频段内都有表现。

所以在频率分析时，可以选择在这两个频段进⾏分析。

根据滚动轴承的故障形式在频域中的表现形式，将整个频域分为三个频段，既⾼频段、中频段和低频段。

l ⾼频阶段指频率范围处于2000－5000Hz 的频段，主要是轴承固有频率，在轴承故障的早期，⾼频段反映⽐较敏感；中频阶段指频率范围处于800－1600Hz 的频段，⼀般是由于轴承润滑不良⽽引起碰磨产⽣的频率范围；l 低频阶段指频率范围处于0－800Hz 的频段，基本覆盖轴承故障特征频率及谐波；在⾼频段和低频段中所体现的频率是否为轴承故障频率，还要通过其他⽅法进⾏印证加以确认。

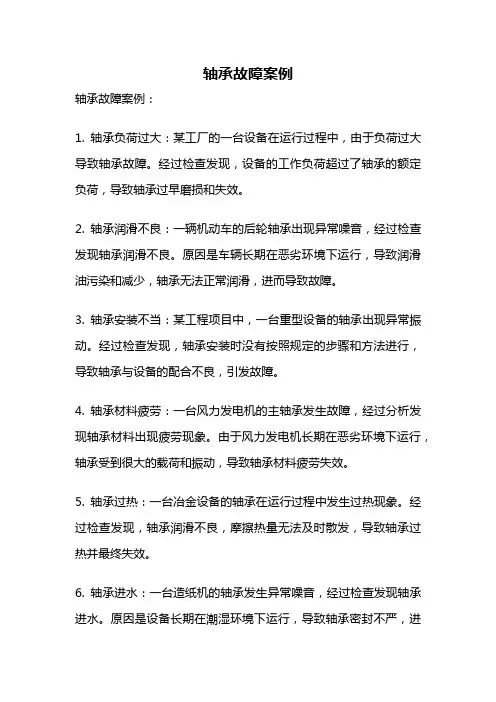

轴承故障案例轴承故障案例：1. 轴承负荷过大：某工厂的一台设备在运行过程中，由于负荷过大导致轴承故障。

经过检查发现，设备的工作负荷超过了轴承的额定负荷，导致轴承过早磨损和失效。

2. 轴承润滑不良：一辆机动车的后轮轴承出现异常噪音，经过检查发现轴承润滑不良。

原因是车辆长期在恶劣环境下运行，导致润滑油污染和减少，轴承无法正常润滑，进而导致故障。

3. 轴承安装不当：某工程项目中，一台重型设备的轴承出现异常振动。

经过检查发现，轴承安装时没有按照规定的步骤和方法进行，导致轴承与设备的配合不良，引发故障。

4. 轴承材料疲劳：一台风力发电机的主轴承发生故障，经过分析发现轴承材料出现疲劳现象。

由于风力发电机长期在恶劣环境下运行，轴承受到很大的载荷和振动，导致轴承材料疲劳失效。

5. 轴承过热：一台冶金设备的轴承在运行过程中发生过热现象。

经过检查发现，轴承润滑不良，摩擦热量无法及时散发，导致轴承过热并最终失效。

6. 轴承进水：一台造纸机的轴承发生异常噪音，经过检查发现轴承进水。

原因是设备长期在潮湿环境下运行，导致轴承密封不严，进水进入轴承内部，引发故障。

7. 轴承磨损：一台机床的主轴承出现磨损现象，导致设备运行不稳定。

经过检查发现，轴承长期在高速运转下，摩擦力度大，导致磨损加剧，最终引发故障。

8. 轴承外环裂纹：一台电机的轴承外环出现裂纹，导致设备运行时噪音增大。

经过检查发现，轴承在运行过程中受到过大的外力冲击，导致外环出现裂纹，最终导致轴承失效。

9. 轴承内圈磨损：一台工程机械的转向轴承出现内圈磨损现象，导致设备转向不灵活。

经过检查发现，由于设备长期在恶劣工况下运行，轴承内圈受到严重磨损，进而引发故障。

10. 轴承过度紧固：一台卷烟机的轴承发生异常振动，经过检查发现轴承过度紧固。

由于设备在安装过程中，操作人员将轴承过度紧固，导致轴承无法正常运行，最终引发故障。

以上是关于轴承故障的十个案例，涵盖了轴承负荷过大、润滑不良、安装不当、材料疲劳、过热、进水、磨损、外环裂纹、内圈磨损和过度紧固等不同类型的故障。

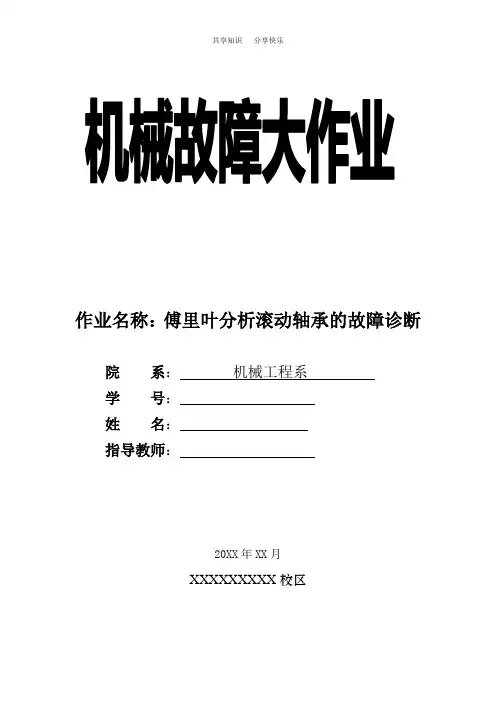

作业名称：傅里叶分析滚动轴承的故障诊断院系：机械工程系学号：姓名：指导教师：20XX年XX月XXXXXXXXX校区傅里叶分析滚动轴承的故障诊断摘要：简要介绍了快速傅里叶变换（FFT）在滚动轴承故障分析中的应用，滚动轴承在机械设备中使用非常广泛，其工作状态直接影响整个设备的运行品质。

对滚动轴承进行状态监测与故障诊断，能够避免重大事故的发生，获得较大的经济和社会效益。

通过快速傅里叶变换（FFT）对滚动轴承运行时的实时数据信号进行分析，可以实现对滚动轴承的状态监测和故障诊断。

同时，采用对正常轴承和故障轴承信号对比分析、各种故障轴承之间信号的对比分析，加深了快速傅里叶变换（FFT）对轴承实时信号分析的运用和理解，能够更好的对轴承进行状态监测和故障分析。

关键词：快速傅里叶变换（FFT）；滚动轴承；故障诊断；状态监测Abstract:This paper describes a fast Fourier transform (FFT) in the rolling bearing failure analysis applications, bearing in machinery and equipment is widely used, and its working status directly affects the quality of the operation of the entire device. Rolling element bearing condition monitoring and fault diagnosis, able to avoid major accidents and achieve greater economic and social benefits. Through Fast Fourier Transform (FFT) for real-time data bearing signal runtime analysis can be achieved on the rolling bearing condition monitoring and fault diagnosis. Meanwhile, the use of normal bearings and bearing fault signal comparative analysis of various fault signals comparative analysis between the bearings and deepened the fast Fourier transform (FFT) of the bearing using real-time signal analysis and understanding of the bearing can be better condition monitoring and fault analysis.Keywords: fast Fourier transform (FFT); Rolling; fault diagnosis; condition monitoring一、概述通过对快速傅里叶变换（FFT）的原理的理解和学习，利用MATLAB软件编程应用快速傅里叶变换（FFT）的方法，对滚动轴承的1组正常数据和2组故障数据（故障类型不同）进行信号分析和处理，并对正常轴承和故障轴承信号对比分析、各种故障轴承之间信号的对比分析，并得出结论，实现对滚动轴承的状态监测和故障分析。

滚动轴承引起的故障事故案例全文共四篇示例，供读者参考第一篇示例：滚动轴承是一种常见的机械部件，广泛应用于各类机械设备中，如汽车、飞机、工业设备等。

由于滚动轴承在运转过程中承受着较大的载荷和转速，在一些情况下可能出现故障，甚至引发事故。

本文将通过几个关于滚动轴承引起的故障事故案例，来探讨滚动轴承故障的原因和应对方法。

1.案例一：汽车轮胎脱落某车主驾驶着一辆年轻车辆在高速公路上行驶，突然听到了一声巨响，汽车突然失控，最终停在了紧急车道。

经过检查，发现是汽车的一个轮胎脱落导致的事故。

经过进一步调查，发现轮胎脱落的原因是由于滚动轴承故障导致的。

滚动轴承在汽车行驶过程中承受着车辆的重量、行驶速度等动力作用，如果滚动轴承内部发生故障，可能会导致轮胎不稳定，最终出现脱落的情况。

该事故提醒我们，在日常驾驶中要定期检查车辆的轮胎和滚动轴承，确保其正常运转，以避免类似的交通事故发生。

2.案例二：工业设备故障某工厂一台重要的生产设备突然停止运转，导致生产线的生产受阻，造成了较大经济损失。

经过维修人员的检查，最终确定是设备的滚动轴承引起的故障。

滚动轴承在工业设备中扮演着重要的角色，如果滚动轴承出现故障，可能会导致设备停止运转，造成生产线的中断。

针对这种情况，工厂需要建立健全的设备维护保养制度，定期对设备的滚动轴承进行检查和维护，确保设备的正常运转，以减少生产事故的发生。

3.案例三：飞机起落架故障某航班正在准备起飞时，机组人员发现飞机的起落架出现异常，无法正常收放。

经过检查，发现是飞机起落架中的滚动轴承出现了故障，导致了起落架无法正常运转。

飞机的起落架是飞机安全飞行的重要组成部分，如果滚动轴承出现故障，可能会影响飞机的正常运行，甚至引发空中事故。

为避免类似事故的发生，航空公司需要对飞机起落架的滚动轴承进行定期检查和维护，确保飞机运行时的安全可靠性。

滚动轴承在各类机械设备中扮演着重要的角色，但也存在一定的故障风险。

为了确保设备的安全运行，我们需要加强对滚动轴承的检查和维护，及时发现并排除滚动轴承的故障，为设备运行提供保障。
