中铁十七局集团呼铁路ZHZQ-2标
(1)地表下沉观测点埋设深度0.6m，采用混凝土包Φ22螺纹钢进行加固、标识，螺纹钢顶面制成圆形。
(2)监控量测点采用Φ22螺纹钢，长度为35cm，预埋到初支混凝土，外露钢筋3cm，外露钢筋头处焊接5mm厚小钢板一块，反射靶标粘到小钢板处。
量测时全站仪直接测量反光靶标就可完成，测点应牢固可靠、标识清楚，并注意保护，严防爆破损坏。
(3)量测点埋设
浅埋隧道地表沉降测点在隧道开挖前布设。
地表沉降测点和隧道测点布置在同一断面里程，测点布设按照设计和规程要求进行，地表有控制性建（构）筑物时，量测围适当加宽。
（4）地表下沉量测应在开挖工作面前方，隧道埋深与隧道开挖高度之和处开始量测，直到衬砌结构封闭、下沉基本停止时为止。
(5)量测要求
初期支护施作2h后即埋设测点，初始读数应在开挖后12h读取，最迟不超过24h，而且在下一循环开挖前，必须完成初期变形值的读取。
4、测点布设
隧道监控量测点实物见图1，量测断面布置图见图2。
图1 监控量测点实物图。
隧道工程施工监理技术交底记录会议时间：XXXX年XX月XX日会议地点：XXX隧道工地办公室会议主题：1.实施监理技术交底；2.审查施工图纸和设计文件。
出席人员：监理工程师：XXX施工单位代表：XXX其他相关人员：XXX会议内容：一、监理技术交底1.就施工过程中可能遇到的问题以及解决方案进行交底，并确保施工人员充分理解。
-问题1：施工过程中可能出现地层塌方的情况，如何预防和处理？-解决方案：加强地质勘探工作，选用合适的支护措施，如锚杆、喷射混凝土等。
-问题2：渗水问题如何应对？-解决方案：在施工前进行合适的抗渗处理，如注浆、防水层等。
-问题3：隧道推进过程中可能会出现地表沉降，如何控制和监测？-解决方案：选用合适的地表沉降监测技术，并及时采取措施控制沉降量。
2.讲解施工过程中的关键工序和技术要求，并详细说明验收标准。
-关键工序1：隧道开挖技术要求。
-关键工序2：支护结构施工技术要求。
-关键工序3：衬砌施工技术要求。
3.强调施工过程中的安全注意事项，特别是高风险环节。
-注意事项1：施工人员必须佩戴安全帽、防护鞋，严禁酒后上岗。
-注意事项2：配备适当的通风设备，并确保施工现场空气流通畅通。
4.交底完毕后，进行监理人员的提问，并澄清疑点。
二、审查施工图纸和设计文件1.对施工图纸进行逐页审查，确认施工图纸与设计文件的一致性。
2.确认施工图纸中是否涉及特殊技术措施，并提出专有的施工要求。
3.澄清设计文件中存在的疑点，与设计单位沟通解决。
三、会议总结1.监理人员对会议内容进行总结，并强调落实交底要求的重要性。
2.下一步工作安排：-监理人员进行详细施工现场巡查；-监理人员与施工单位保持密切沟通，及时解决问题。
以上为本次隧道工程施工监理技术交底记录，会议总结后进行了签字确认，并将此记录作为监理工作的参考。
技术交底书
编号：
1.量测方法
⑴水平收敛量测方法
水平相对净空变化的量测要求在预埋件按要求的时间及方法埋设后进行，首先进行仪器的安装，(见图五)。
图五水平收敛仪器安装
当仪器安装完成后，用弹簧秤、钢丝绳、滑管给钢尺施加固定的水平张力(弹簧秤拉力90N)，并在百分表读得初始数值X0（因第一次量测的初始读数是关键性读数，应反复测读；该读数必须连续量测3次的误差R≤0.18mm(R值根据收敛计不同而异)）。
用同样方法进行间隔时间t后t时刻的Xt值量测。
温度修正的公式也可参考仪器说明书的。
t时刻的周边收敛值Ut（即为百分表两次读数差）的计算：
Ut=L0-Lt+Xtl-Xto
式中：L0—初读数时所用尺孔刻度值；
Lt—t时刻时所用尺孔刻度值；
Xtl—t时刻时经温度修正后的百分表读数值， Xtl= Xt+εt
Xto—初读数时经温度修正后的百分表读数值， Xt0= X0+εt0
Xt—t时刻量测时百分表读数值；
X0—初始时刻百分表读数值；
ε—温度修正值，
εt=α(T0～T)L
α—钢尺线膨胀系数；
T0—鉴定钢尺的标准温度，T0=20℃；
T—每次测量时的平均气温；
L—钢尺长度。
⑵拱顶下沉量测方法
拱顶下沉量测采用水准测量法进行，后视点应设在一个固定的临时水准点上(如稳定的衬砌)，用精密水准仪进行观测。
(见图六)
将拱顶初始相对高差P0与t时刻相对高差P t相减,即为t时刻的拱顶下沉量。
即：Ut=(Q0+P0)-(Q+P)=(Q0-Q)+(P0-P)。
若Ut为正值，则表示拱顶下沉；若Ut为负值，则表示拱顶向上位移。
一、交底对象本次技术交底针对隧道监控安全测量工作的全体工作人员，包括测量员、技术人员、现场施工人员等。
二、交底时间[具体时间]三、交底内容1. 隧道监控安全测量目的为确保隧道施工过程中的安全，及时发现和处理安全隐患，保障施工人员生命财产安全，提高施工质量，特进行隧道监控安全测量。
2. 隧道监控安全测量范围（1）隧道围岩稳定性监测（2）隧道支护结构变形监测（3）隧道渗漏水监测（4）隧道通风、照明、排水系统监测（5）隧道施工环境监测3. 隧道监控安全测量方法（1）围岩稳定性监测：采用地质雷达、地震波反射法等手段进行。
（2）支护结构变形监测：采用全站仪、水准仪、测斜仪等手段进行。
（3）渗漏水监测：采用水位计、渗漏水监测仪等手段进行。
（4）通风、照明、排水系统监测：采用风压计、照度计、流量计等手段进行。
（5）施工环境监测：采用噪声计、粉尘计、温度计等手段进行。
4. 隧道监控安全测量注意事项（1）严格遵守国家相关法律法规和行业标准。
（2）认真执行测量方案，确保测量数据的准确性。
（3）加强现场安全防护，防止意外事故发生。
（4）定期对测量仪器进行校准、维护，确保仪器精度。
（5）做好测量数据的记录、整理和分析工作。
5. 隧道监控安全测量报告编制（1）报告内容应包括：测量时间、地点、仪器设备、测量方法、测量结果、分析评价等。
（2）报告格式应符合相关规定，确保报告的规范性和可读性。
6. 隧道监控安全测量工作要求（1）各岗位人员应明确自己的职责，严格遵守操作规程。
（2）加强沟通与协作，确保隧道监控安全测量工作的顺利进行。
（3）定期对隧道监控安全测量工作进行总结和改进，不断提高工作质量。
四、交底结束本次隧道监控安全测量技术交底至此结束，请全体人员认真领会并执行。
五、备注1. 请各岗位人员认真阅读并签字确认。
2. 如有疑问，请及时向项目负责人或技术负责人咨询。
[签名][职务][日期]。

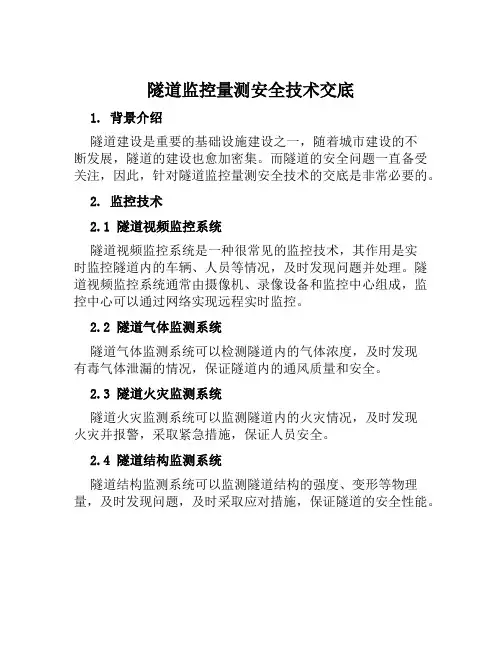

隧道监控量测安全技术交底1. 背景介绍隧道建设是重要的基础设施建设之一，随着城市建设的不断发展，隧道的建设也愈加密集。
而隧道的安全问题一直备受关注，因此，针对隧道监控量测安全技术的交底是非常必要的。
2. 监控技术2.1 隧道视频监控系统隧道视频监控系统是一种很常见的监控技术，其作用是实时监控隧道内的车辆、人员等情况，及时发现问题并处理。
隧道视频监控系统通常由摄像机、录像设备和监控中心组成，监控中心可以通过网络实现远程实时监控。
2.2 隧道气体监测系统隧道气体监测系统可以检测隧道内的气体浓度，及时发现有毒气体泄漏的情况，保证隧道内的通风质量和安全。
2.3 隧道火灾监测系统隧道火灾监测系统可以监测隧道内的火灾情况，及时发现火灾并报警，采取紧急措施，保证人员安全。
2.4 隧道结构监测系统隧道结构监测系统可以监测隧道结构的强度、变形等物理量，及时发现问题，及时采取应对措施，保证隧道的安全性能。
3. 量测技术3.1 隧道裂缝量测技术隧道裂缝量测技术可以检测隧道结构的裂缝大小、形态，及时发现裂缝的演化过程，及时进行维护。
3.2 隧道应力量测技术隧道应力量测技术可以检测隧道结构的应力变化，及时发现问题；对于长期使用的隧道来说特别重要，可以避免因积累应力导致的结构破坏。
3.3 隧道位移量测技术隧道位移量测技术可以检测隧道结构的位置变化，及时发现问题；对于过往较长时间的隧道，如何保证隧道位置的稳定是需要考虑的问题之一。
4. 安全建议针对隧道监控量测技术的实际应用情况，以下是一些安全建议：4.1 建立完善的监控系统隧道监控系统是检测和监测隧道安全问题的重要手段，在设计阶段应充分考虑隧道的特点和实际使用情况，选用合适的技术手段，建立完善的监控系统。
4.2 定期检测与维护检测与维护是保证隧道安全的重要手段，应建立相应的检测与维护计划，并且按照计划定期进行检测与维护，发现问题及时处理，防止事故事先发生。
4.3 加强人员培训隧道使用人员应进行相关培训，掌握相应的知识和技术，以应对突发事件，保证隧道的安全。
