昆明理工大学2017年《820电力系统分析》考研专业课真题试卷

昆明理工大学2012年硕士研究生招生入学考试试题(A卷)考试科目代码：818 考试科目名称：电力系统分析试题适用招生专业：080801 电机与电器、080802 电力系统及其自动化、080803 高电压与绝缘技术、080804电力电子与电力传动、080805 电工理论与新技术、085207 电气工程考生答题须知1．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2．评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3．答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4．答题时不准使用涂改液等具有明显标记的涂改用品。

昆明理工大学2013年硕士研究生招生入学考试试题(A 卷)考试科目代码：819 考试科目名称 ：电力系统分析考生答题须知1． 所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2． 评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3． 答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4． 答题时不准使用涂改液等具有明显标记的涂改用品。

一、 名词解释 （每小题3分，共15分）1.正序等效定则2.日负荷率3.电磁环网4. 平衡节点5. 热备用 二、 问答题（60分）1.什么是电晕现象？如何避免？（5分）2.输电线路何时作为无功电源、何时作为无功负荷？（5分）3.试以单变量非线性方程为例，结合图示解释牛顿拉夫逊法的一般思路。

（8分）4.请问什么是发电机的一、二次调频？一次调频能使频率保持不变吗？是否所有机组都进行一次调频？二次调频能否使频率保持不变？是否所有机组都担负二次调频？（10分）5.简述双绕组变压器分接头选择的步骤，双绕组升压变压器与降压变压器分接头选择有何区别？（8分）6. 为什么要引入暂态电动势和暂态电抗？它们具有怎样的物理意义？（8分）'q E 'd x 7.如图1所示的简单电力系统在f 点发生三相短路，作图说明快速切除故障提高同步发电机并列运行稳定性的原理。

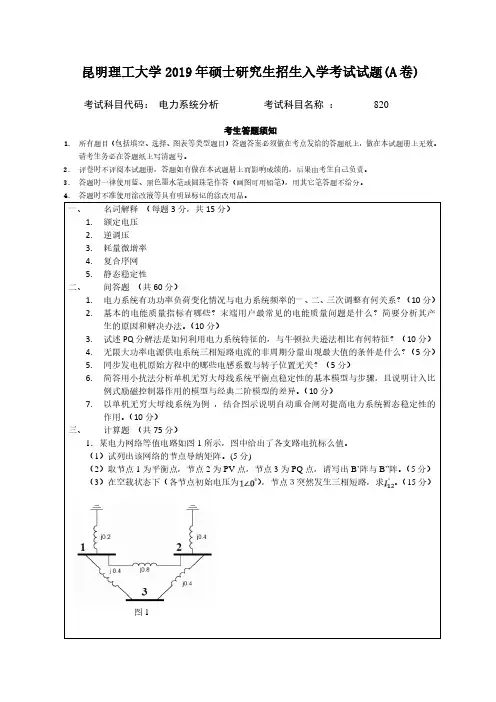

昆明理工大学2019年硕士研究生招生入学考试试题(A卷) 考试科目代码：电力系统分析考试科目名称： 820考生答题须知1．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2．评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3．答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4．答题时不准使用涂改液等具有明显标记的涂改用品。

一、名词解释（每题3分，共15分）1.额定电压2.逆调压3.耗量微增率4.复合序网5.静态稳定性二、问答题（共60分）1.电力系统有功功率负荷变化情况与电力系统频率的一、二、三次调整有何关系？（10分）2.基本的电能质量指标有哪些？末端用户最常见的电能质量问题是什么？简要分析其产生的原因和解决办法。

（10分）3.试述PQ分解法是如何利用电力系统特征的，与牛顿拉夫逊法相比有何特征？（10分）4.无限大功率电源供电系统三相短路电流的非周期分量出现最大值的条件是什么？（5分）5.同步发电机原始方程中的哪些电感系数与转子位置无关？（5分）6.简答用小扰法分析单机无穷大母线系统平衡点稳定性的基本模型与步骤，且说明计入比例式励磁控制器作用的模型与经典二阶模型的差异。

（10分）7.以单机无穷大母线系统为例，结合图示说明自动重合闸对提高电力系统暂态稳定性的作用。

（10分）三、计算题（共75分）1．某电力网络等值电路如图1所示，图中给出了各支路电抗标么值。

（1）试列出该网络的节点导纳矩阵。

(5分)（2）取节点1为平衡点，节点2为PV点，节点3为PQ点，请写出B’阵与B”阵。

（5分）（3）在空载状态下（各节点初始电压为），节点３突然发生三相短路，求。

（15分）图1。

昆明理工大学2017年硕士研究生招生入学考试试题(A卷)考试科目代码：858 考试科目名称：专业命题设计
考生答题须知
1．请按《准考证》和《招生简章》规定的作图纸进行答题，考生姓名和考生编号写在图纸底部的右下角，写在其它地方的按作弊卷处理，后果由考生自己负责。

2．请使用规定的作图用笔进行答题，没有特殊要求的全部用铅笔进行绘制。

3．不准使用涂改液等具有明显标记的涂改用品。

请考生根据所学方向，在以下四道题中任选一道（请将设计作图答在答题纸是上。

总分150分）
一、工业设计
以“彩云之南”为主题，设计一款旅游产品
1、设计要求
1、“彩云之南”是云南省的美称，抽象出适合现代生活的造型语义；
2、不只是设计旅游纪念品，要具有实用价值与格调；
3、以用户为中心展开设计，塑造用户关键性价值点
2、设计内容
1、设计定位：运用产品系统设计方法，简要分析产品的使用对象、使用情景、技术要素等，尽可能以图示的方式表达；
2、草图：在主题基础上，完成3个以上的产品概念草图；
3、效果图：根据产品概念草图，选取其中1个概念设计进行深化，表现产品细节，完成效果图，标明材质、工艺、尺寸等，表现手法不限；
4、表述：设计说明请控制在500字内
第 1 页共 4 页。

第 1 页 共 3页昆明理工大学2017年硕士研究生招生入学考试试题(A 卷)考试科目代码： 860考试科目名称 ：电工及电子技术基础考生答题须知1． 所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2． 评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3． 答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4． 答题时不准使用涂改液等具有明显标记的涂改用品。

一、单项选择题（每题5分，共30分）1．图1示电路中，A 、B 端电压U=（ ）。

A ．-2VB ．-1VC ．2VD ．3V图12．电源电压为380V ，采用三相四线制供电，负载为额定电压220V 的白炽灯，负载应采用（ ）连接方式，白炽灯才能在额定情况下正常工作。

A ．直接B ．三角形C ．星形D ．不能相连3．熔断器在电动机控制线路中的作用是（ ）。

A ．短路保护B ．过载保护C ．缺相保护D ．电流不平衡运行保护4．电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将（ ）。

A ．减小B ．增大C ．不变5．一台变压器原、副绕组电压为60V/12V ，若副绕组接一电阻，则从原绕组看进去的等效电阻是（ ）。

A ．40ΩB ．80ΩC ．120ΩD ．200Ω6．晶体管三极管放大条件是（ ）。

A ．发射结要正向偏置B ．发射结要正向偏置，集电结要反向偏置C ．集电结要反向偏置D ．发射结要反向偏置，集电结要正向偏置Ω=8t R。
