实验一 表面张力系数的测定

表面张力系数的测定实验报告一、实验目的1、掌握用拉脱法测量液体表面张力系数的原理和方法。

2、学习使用力敏传感器测量微小力的原理和方法。

3、加深对液体表面现象的理解。

二、实验原理液体表面层内分子相互作用的结果使得液体表面犹如张紧的弹性薄膜，具有收缩的趋势。

存在于液体表面上的这种张力称为表面张力。

设想在液面上作一长为 L 的线段，线段两边的液面均存在与线段垂直且沿液面切线方向的拉力 f，拉力 f 的大小与线段长度 L 成正比，比例系数即为液体的表面张力系数σ，其表达式为：σ ＝ f ／ L 。

本实验采用拉脱法测量液体的表面张力系数。

将一金属片框水平浸入液体中，然后缓慢向上提拉，在液膜即将破裂的瞬间，拉力 F 等于金属框所受的重力 mg 与液膜对框向下的拉力 f 之和。

由于液膜对框的拉力 f 等于表面张力系数σ 与所拉出液膜周长的乘积，即 f ＝2σ(L1 ＋L2) ，其中 L1 和 L2 分别为金属框的内、外边长。

当拉力 F 等于重力 mg 与液膜拉力 f 之和时，有：F ＝ mg ＋2σ(L1 ＋ L2) ，则表面张力系数为：σ ＝（F mg) ／ 2(L1 ＋ L2) 。

在实验中，力 F 可以通过力敏传感器测量，金属框的质量 m 可以用天平称量，L1 和 L2 可以用游标卡尺测量。

三、实验仪器1、力敏传感器及数字电压表。

2、铁架台。

3、金属框。

4、游标卡尺。

5、待测液体（如水）。

6、托盘天平。

7、烧杯。

四、实验步骤1、用游标卡尺测量金属框的内、外边长 L1 和 L2 ，各测量 5 次，取平均值。

2、调节铁架台，将力敏传感器固定在铁架台上，并使其测量端朝下。

3、将数字电压表与力敏传感器连接，调零。

4、用托盘天平称量金属框的质量 m 。

5、在烧杯中倒入适量的待测液体，将金属框水平浸入液体中，深度约为 3 5mm 。

6、缓慢向上提拉金属框，观察数字电压表的示数变化。

当液膜即将破裂时，记录数字电压表的示数 U 。

液体表面张力系数的测量【实验目的】1、掌握用砝码对硅压阻式力敏传感器定标的方法，并计算该传感器的灵敏度2、了解拉脱法测液体表面张力系数测定仪的结构、测量原理和使用方法，并用它测量纯水表面张力系数。

3、观察拉脱法测量液体表面张力系数的物理过程和物理现象，并用物理学概念和定律进行分析研究，加深对物理规律的认识4、掌握读数显微镜的结构、原理及使用方法，学会用毛细管测定液体的表面张力系数。

5、利用现有的仪器，综合应用物理知识，自行设计新的实验内容。

【实验原理】一、拉脱法测量液体的表面张力系数把金属片弯成如图 1（a）所示的圆环状，并将该圆环吊挂在灵敏的测力计上，如图 1（b）所示，然后把它浸到待测液体中。

当缓缓提起测力计（或降低盛液体的器皿）时，金属圆环就会拉出一层与液体相连的液膜，由于表面张力的作用，测力计的读数逐渐达到一个最大值 F（当超过此值时，液膜即破裂），则 F 应是金属圆环重力 mg 与液膜拉引金属圆环的表面张力之和。

由于液膜有两个表面，若每个表面的力为（为圆形液膜的周长），则有（2）所以（3）圆形液膜的周长L与金属圆环的平均周长相当，若圆环的内、外直径分别为。

则圆形液膜的周长L≈L’=（D1+D2）/2 （4）将（4）式代入（3）式得（5）硅压阻式力敏传感器由弹性梁和贴在梁上的传感器芯片组成，其中芯片由四个硅扩散电阻集成一个非平衡电桥。

当外界压力作用于金属梁时，在压力作用下，电桥失去平衡，此时将有电压信号输出，输出电压大小与所加外力成正比。

即（6）式中，ΔF 为外力的大小；K 为硅压阻式力敏传感器的灵敏度，单位为V/N；ΔU 为传感器输出电压的大小。

二、毛细管升高法测液体的表面张力系数1一只两端开口的均匀细管（称为毛细管）插入液体，当液体与该管润湿且接触角小于90°时，液体会在管内上升一定高度。

而当接触角大于90°时，液体在管内就会下降。

这种现象被称为毛细现象。

本实验研究玻璃毛细管插入水中的情形。

测液体表面张力系数实验报告
x
测液体表面张力系数实验报告
一、实验目的
本次实验的目的是测量液体表面张力系数的变化。

二、实验原理
液体表面张力是液体表面的内表面能量耦合效应，是液体表面上分子之间的力的结果。

液体表面张力系数反应了表面化学热，即表面的内能，它以特定形式传递给表面上的任何物体，而这种传递的形式就是表面张力。

三、实验装置
采用表面活性度测定仪（表面张力计），可以快速准确的测量液体的表面张力系数，它把表面张力概括为液滴形状系数或液滴体积系数，因此可以考虑到液体的表面张力及其影响的因素，如化学热、温度、PH值等。

四、实验步骤
1. 在表面张力计中先将配套的标准液体事先稀释1000倍，然后将稀释后的标准液体加入到吸盘中，进行测量；
2. 把需要测试的液体事先稀释1000倍，然后将稀释后的样品液体加入到吸盘中，进行测量；
3. 对所有测试液体进行同样的测量；
4. 将实验数据输入到电脑中，计算出液体的表面张力系数。

五、实验结果
实验结果如下：
液体表面张力系数：
样品1：18.6 mN/m
样品2：19.2 mN/m
样品3：19.6 mN/m
六、实验结论
通过实验测试，可以得出结论：不同液体的表面张力系数不同，因此液体的表面张力系数必须注意控制和稳定。

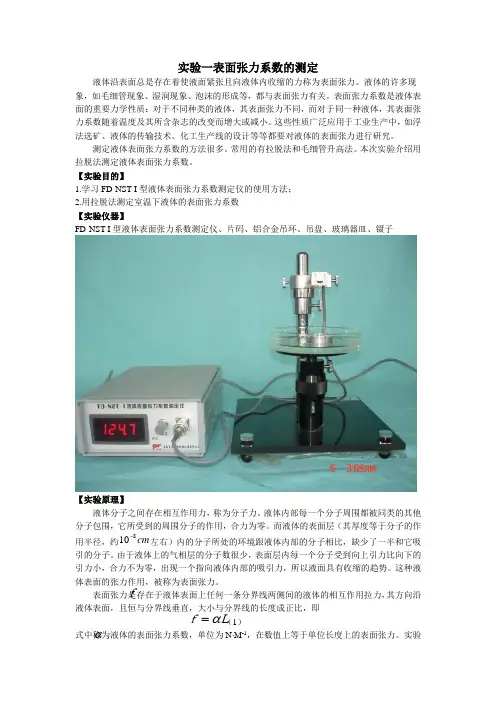

实验一表面张力系数的测定液体沿表面总是存在着使液面紧张且向液体内收缩的力称为表面张力。

液体的许多现象，如毛细管现象、湿润现象、泡沫的形成等，都与表面张力有关。

表面张力系数是液体表面的重要力学性质：对于不同种类的液体，其表面张力不同，而对于同一种液体，其表面张力系数随着温度及其所含杂志的改变而增大或减小。

这些性质广泛应用于工业生产中，如浮法选矿、液体的传输技术、化工生产线的设计等等都要对液体的表面张力进行研究。

测定液体表面张力系数的方法很多。

常用的有拉脱法和毛细管升高法。

本次实验介绍用拉脱法测定液体表面张力系数。

【实验目的】1.学习FD-NST-I 型液体表面张力系数测定仪的使用方法；2.用拉脱法测定室温下液体的表面张力系数【实验仪器】FD-NST-I 型液体表面张力系数测定仪、片码、铝合金吊环、吊盘、玻璃器皿、镊子【实验原理】液体分子之间存在相互作用力，称为分子力。

液体内部每一个分子周围都被同类的其他分子包围，它所受到的周围分子的作用，合力为零。

而液体的表面层（其厚度等于分子的作用半径，约cm 810-左右）内的分子所处的环境跟液体内部的分子相比，缺少了一半和它吸引的分子。

由于液体上的气相层的分子数很少，表面层内每一个分子受到向上引力比向下的引力小，合力不为零，出现一个指向液体内部的吸引力，所以液面具有收缩的趋势。

这种液体表面的张力作用，被称为表面张力。

表面张力是存在于液体表面上任何一条分界线两侧间的液体的相互作用拉力，其方向沿液体表面，且恒与分界线垂直，大小与分界线的长度成正比，即 （1）式中称为液体的表面张力系数，单位为N ⋅M -1，在数值上等于单位长度上的表面张力。

实验f L α=αf证明，表面张力系数的大小与液体的温度、纯度、种类和它上方的气体成分有关。

温度越高，液体中所含杂质越多，则表面张力系数越小。

将内径为D 1，外径为D 2的金属环悬挂在测力计上，然后把它浸入盛水的玻璃器皿中。
