压力管道试压、吹扫方案汇总

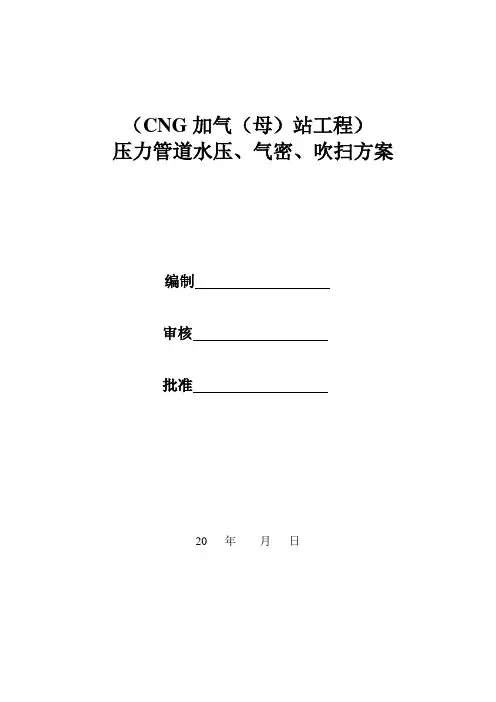

（CNG加气（母）站工程）压力管道水压、气密、吹扫方案编制审核批准20 年月日压力容器管道试压方案一、水压试验方案1、压力管道安装完毕准备进行压力试验。

2、压力试验方案，经建设单位、监理单位确认实施。

3、压力试验前已具备下列条件3.1试验范围内的管道安装工程除涂漆外,已按设计图纸全部完成，安装质量符合有关规定；3.2焊缝及其它待检部位尚未涂漆；3.3管道已经加固；3.4待试管道与无关系统已用盲板或采取其它措施隔开；待试管道上的安全阀，爆破板及仪表元件等已经拆下或加以隔离；3.5试验方案已经质检部门批准，并已经进行了技术交底；4、压力试验的设备已经到位，并且完好。

试压设备有：空压机、氢气储罐4.1压力表己经校验，并在周检期内。

压力表的精度不得低于1.6级，表的满刻度值为被测最大压力的1.5～2倍，压力表不得少于两块；5、进行压力试验时，应划定禁区，无关人员不得进入6、建设单位应参加压力试验，压力试验合格后应和施工单位一同按GB50235附录A第A.0.8条规定的格式填写管道系统试验记录7、压力试验完毕，不得在管道上进行修补8、压力试验采用洁净水为介质，管道试验压力按图纸设计要求进行。

9、试压管道上的阀门应处于打开状态。

10、试验时缓慢增加压力，先将压力升至试验压力的50%时进行检查，保压30分钟后，无异响、泄漏、鼓包，在将压力升至试验压力的80%，保压30分钟后，无异响、泄漏、鼓包，在将压力升至试验压力，反之降为零进行处理后，在按上序工段进行试压。

二、气密试验方案1、对于图纸要求压力试验后需做气密性试验的压力管道，试验介质为压缩空气。

2、气密性试验压力按图纸设计的管道压力进行。

3、气密性试验开始，逐级缓慢升压，达到试验压力，并停压10min 后，采用涂刷中兴发泡剂等方法，检查阀门、法兰或螺纹连接处等密封点有无泄露。

4、气密性试验合格后，应及时缓慢泄压，并填写泄露性试验记录。

三、管道吹扫方案1、压力管道在水压试验与气密性试验合格后，进行吹扫。

吹扫试压方案吹扫试压方案1. 简介吹扫试压是工程建设中常用的一种试压手段，其目的是清除管道内部的杂质以及测试管道的耐压性能。

本文档将详细介绍吹扫试压方案的步骤、要求以及注意事项。

2. 吹扫试压方案步骤吹扫试压方案一般包括以下几个步骤：2.1. 准备工作在进行吹扫试压之前，需要进行相关的准备工作，包括：- 确定试压设备以及相关试压工具的选型；- 准备试压介质，常用的试压介质包括水、氮气等；- 对试压设备进行检查和维护，确保其正常工作；2.2. 管道吹扫管道吹扫是清除管道内部杂质的关键步骤。

具体步骤如下：1. 确保所有管道接口和阀门关闭，确保吹扫介质能够顺利通过管道；2. 将试压设备与管道相连，确保连接紧密、无泄漏；3. 打开试压设备的吹扫阀门，将吹扫介质通过管道吹扫，持续一段时间，直到管道内部的杂质清除干净；4. 关闭吹扫阀门，并进行下一步的试压准备工作。

2.3. 管道试压管道试压是测试管道耐压性能的关键步骤。

具体步骤如下：1. 打开试压设备的压力调节阀门，调整至试压压力值；2. 检查试压设备与管道的连接，确保连接紧密、无泄漏；3. 逐渐增加试压压力，直到达到设定的试压值；4. 在试压压力下保持一段时间，观察是否有压力下降或泄漏现象；5. 试压结束后，逐渐减小试压压力，并将压力调节阀门调整至零位；6. 检查试压设备和管道，并关闭相关阀门。

3. 吹扫试压方案要求为了保证吹扫试压的准确性和管道的安全性，吹扫试压方案有一些基本要求，包括：- 确保试压设备与管道的连接紧密，无泄漏；- 试压设备的选择要符合管道的规格和要求；- 试压介质的选用要符合相关标准和规定；- 在试压过程中要严格按照规定的试压压力进行，不得超压或低压试压；- 在试压结束后，及时清理试压设备和管道，确保安全性；- 试压结果的记录和报告要详细准确，以备后续参考。

4. 吹扫试压注意事项在进行吹扫试压过程中，需要注意以下事项，以确保安全和准确性：- 在试压过程中，人员要保持安全距离，避免发生意外伤害；- 管道及试压设备在试压前要进行全部检查，确保完好无损；- 试压过程中，要随时观察管道和试压设备的情况，及时排除异常情况；- 如发现泄漏情况，应立即停止试压，并及时处理泄漏问题；- 在试压过程中要严格按照试压压力和时间要求进行，不得随意更改；- 试压结束后，要及时清理试压设备和管道，确保安全性。

管道试压吹扫施工方案一、背景管道系统在安装完毕后，需要进行试压吹扫工作，以确保管道系统的安全性和完整性。

试压吹扫工作是管道施工中非常重要的一环，关系到管道系统的正常运行和安全使用。

为了保证工程质量，必须制定有效的试压吹扫施工方案。

二、试压工序1. 准备工作在进行试压之前，需要对管道系统进行充分的准备工作，包括清理管道内部和周围的作业区域，检查管道系统是否存在漏水和漏气问题，确保试压设备的正常运行等。

2. 试压操作试压工作可以采用水压试验或气压试验，具体操作步骤如下： - 水压试验：在管道系统内加压水，逐渐增加压力直至达到设计要求，保持一段时间观察是否有渗漏现象。

- 气压试验：在管道系统内加压气体，逐渐增加压力直至达到设计要求，保持一段时间观察是否有压力下降现象。

3. 试压结果根据试压结果评估管道系统的密封性和承压能力，如果发现问题，需要及时对管道系统进行修复和再次试压。

三、吹扫工序试压完毕后，需要进行吹扫工作，清除管道系统内的水分、异物和杂质，避免对后续工序和管道系统的影响，具体操作步骤如下： 1. 排水：将管道系统内的水排干净，注意排水口的设置和管道系统的倾斜度。

2. 吹扫：利用压缩空气或氮气通过管道系统吹扫，将管道内残留的水分、异物和杂质清除干净。

四、安全注意事项•在试压和吹扫过程中，必须严格遵守操作规程和安全操作规范，确保工作人员的人身安全。

•试压时需先确认管道系统的耐压能力和试压过程中的安全压力范围。

•操作试压和吹扫设备时，需经过专业培训和持证上岗。

五、结语管道试压吹扫施工方案是管道施工过程中至关重要的一环，合理、规范的施工方案是确保管道系统运行安全的基础。

通过严格遵循施工方案和操作规程，可以有效保障管道系统的质量和安全性，达到预期的使用效果。

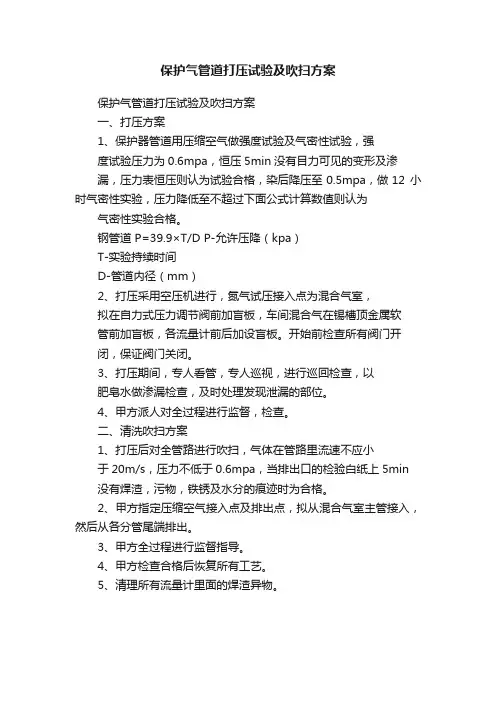

保护气管道打压试验及吹扫方案
保护气管道打压试验及吹扫方案
一、打压方案
1、保护器管道用压缩空气做强度试验及气密性试验，强
度试验压力为0.6mpa，恒压5min没有目力可见的变形及渗
漏，压力表恒压则认为试验合格，染后降压至0.5mpa，做12 小时气密性实验，压力降低至不超过下面公式计算数值则认为气密性实验合格。

钢管道P=39.9×T/D P-允许压降（kpa）
T-实验持续时间
D-管道内径（mm）
2、打压采用空压机进行，氮气试压接入点为混合气室，
拟在自力式压力调节阀前加盲板，车间混合气在锡槽顶金属软
管前加盲板，各流量计前后加设盲板。

开始前检查所有阀门开
闭，保证阀门关闭。

3、打压期间，专人看管，专人巡视，进行巡回检查，以
肥皂水做渗漏检查，及时处理发现泄漏的部位。

4、甲方派人对全过程进行监督，检查。

二、清洗吹扫方案
1、打压后对全管路进行吹扫，气体在管路里流速不应小
于20m/s，压力不低于0.6mpa，当排出口的检验白纸上5min 没有焊渣，污物，铁锈及水分的痕迹时为合格。

2、甲方指定压缩空气接入点及排出点，拟从混合气室主管接入，然后从各分管尾端排出。

3、甲方全过程进行监督指导。

4、甲方检查合格后恢复所有工艺。

5、清理所有流量计里面的焊渣异物。

管线吹扫试压方案清晨的阳光透过窗帘的缝隙，洒在我的办公桌上，笔尖在纸上轻轻触碰，那些关于管线吹扫试压方案的思绪便如潮水般涌来。

一、项目背景这项工程，可是个大工程，涉及到的管线错综复杂，每一个环节都不能马虎。

我们要了解这个项目的背景，这是管线吹扫试压的基础。

项目的规模、管线的材质、管线的用途，这些都是我们需要掌握的信息。

二、吹扫准备吹扫，这是一项技术活。

要检查管线是否畅通，有没有杂物堵塞。

如果有，要及时清理。

就是选择吹扫介质，这要根据管线的材质和用途来决定。

水、空气还是其他介质，都需要根据实际情况来确定。

1.清理管线：把那些杂物、泥沙都清理干净，保证管线畅通无阻。

2.选择吹扫介质：根据管线材质和用途，选择合适的吹扫介质。

三、吹扫过程1.开启吹扫泵：让吹扫介质在管线中流动，把那些杂质都带走。

2.监测压力：随时监测管线的压力，确保在安全范围内。

3.检查吹扫效果：通过观察吹扫介质的变化，判断吹扫是否彻底。

四、试压准备吹扫完成后，就是试压。

试压是为了检测管线的承压能力，确保在使用过程中不会出现泄漏等安全问题。

1.准备试压泵：选择合适的试压泵，确保试压过程中的压力稳定。

2.准备试压介质：水、空气或者其他介质，根据管线材质和用途来决定。

五、试压过程1.开启试压泵：让试压介质在管线中流动，检测管线的承压能力。

2.监测压力：随时监测管线的压力，确保在安全范围内。

3.检查泄漏：观察管线是否有泄漏现象，如果有，要及时处理。

六、试压结束试压完成后，我们要对管线进行清理，确保管线内部干净整洁。

然后，对管线进行验收，确保管线的安全性能符合要求。

1.清理管线：把试压介质清理干净，确保管线内部干净整洁。

2.验收管线：检查管线的安全性能，确保符合要求。

管线吹扫试压，这是一项严谨的工作。

在整个过程中，我们要严格按照操作规程进行，确保每一个环节都做到位。

只有这样，才能保证管线的安全运行，为公司创造更多的价值。

在这项工作中，我深刻体会到了团队协作的重要性。

压力管道试压吹扫方案一、试压方案1.管道准备(1)检查管道是否完整，无明显损坏或腐蚀；(2)清理管道内外杂物，确保管道通畅；(3)管道上封堵不需要试压的接口；(4)检查管道连接是否紧固，密封良好。

2.试压设备准备(1)选用合适的试压设备，确保其精度和可靠性；(2)校准试压设备，确保其准确度；(3)检查试压设备的连接件是否安全可靠。

3.试压过程(1)充分准备必要的安全措施，包括工作单位及人员的安全防护措施；(2)确认试压设备和试压试剂的安全性，遵循相应的操作规程；(3)将试压试剂注入试压设备中，确保试压试剂的质量和准确度；(4)根据管道的设计压力和规格，进行试压设备的调整，使其与管道连接；(5)按照设计要求，逐步增加试压设备的压力，直至达到试压试剂的试验压力；(6)试压过程中注意观察管道的变形、泄漏等情况，及时采取措施进行修复；(7)达到试压试剂的试验压力后，保持一段时间，观察管道的稳定情况；(8)试压结束后，逐步减少试压试剂的压力，然后将其排空，并进行处理。

1.吹扫前准备(1)清除管道内的杂质和污垢，确保管道通畅；(2)检查管道连接是否紧固，密封良好；(3)准备合适的吹扫设备，确保其工作正常。

2.吹扫过程(1)将吹扫设备与管道连接，确保连接安全可靠；(2)开启吹扫设备，根据管道的设计要求和吹扫设备的能力，确定吹扫的参数和时间；(3)吹扫过程中，根据需要适时调整吹扫设备的参数，确保吹扫效果；(4)吹扫过程中，注意观察管道的变形、泄漏等情况，及时采取措施进行修复；(5)吹扫结束后，关闭吹扫设备，拆除与管道的连接，进行设备的清洁和维护。

三、安全注意事项(1)工作人员必须严格按照操作规程进行操作，任何违规行为都可能导致安全事故的发生；(2)使用试压设备和吹扫设备时，必须严格遵守操作规程，确保设备的正常工作和安全使用；(3)试压和吹扫过程中，必须安排专人负责监控管道的变化和设备的工作情况，以便及时发现和处理问题；(4)在试压和吹扫过程中，必须佩戴相关的安全防护用品，包括防护服、安全帽、安全鞋等；(5)在试压和吹扫过程中，必须遵守相关的安全操作规程，确保工作场所的整洁和安全。

管道试压冲洗吹扫方案英文回答：Pressure testing, flushing, and blowing down are essential steps in the pipeline commissioning process. These procedures ensure the integrity and functionality of the pipeline system before it is put into operation. In this response, I will outline a comprehensive plan for pipeline pressure testing, flushing, and blowing down.1. Pressure Testing:Before commissioning a pipeline, it is crucial to conduct a pressure test to verify its strength and integrity. The pressure test involves pressurizing the pipeline with water or another suitable medium to a predetermined pressure and holding it for a specified duration. The test pressure should exceed the maximum operating pressure of the pipeline.To conduct a pressure test, the following steps should be followed:a. Isolate the pipeline section to be tested by closing all valves and installing blind flanges or spectacle blinds.b. Connect a pressure testing pump to the pipeline and gradually increase the pressure to the test pressure.c. Monitor the pressure gauge and check for anypressure drops, leaks, or abnormal behavior.d. Hold the test pressure for the specified duration, usually a minimum of 30 minutes.e. Inspect the pipeline for any visible leaks or signsof distress.f. If the pipeline passes the pressure test, slowly release the pressure and drain the water from the system.2. Flushing:Flushing is necessary to remove any debris, construction residues, or contaminants from the pipeline.It ensures the cleanliness of the pipeline, preventing potential blockages or damage to downstream equipment. Flushing should be performed after the pressure test and before the pipeline is put into operation.To flush the pipeline, follow these steps:a. Open all valves and ensure that the pipeline is completely filled with water.b. Slowly increase the flow rate to the maximum allowed by the system design.c. Flush the pipeline for a sufficient duration to remove any debris or contaminants. This duration may vary depending on the pipeline size and length.d. Monitor the flushing process and inspect the discharged water for any signs of debris or contaminants.e. Once the flushing is completed, gradually reduce the flow rate and close all valves.3. Blowing Down:Blowing down the pipeline involves removing any trapped air or water from the system. It is necessary to ensure the proper functioning of control valves, instruments, and other equipment. Blowing down should be performed after the flushing process.To blow down the pipeline, follow these steps:a. Open all drain valves and air vents along the pipeline.b. Gradually open the control valves to allow the air or water to be expelled from the system.c. Monitor the blowing down process and ensure that all air or water is completely removed.d. Close the drain valves and air vents once theblowing down process is completed.中文回答：管道试压、冲洗和吹扫是管道投运前的关键步骤。

压力管道检测、吹扫方案
概述
压力管道作为输送介质的一种通道，在使用过程中需要注意定期检测和清洗，以确保管道正常运行。

本方案旨在介绍压力管道的检测、吹扫方案，为管道的维护提供参考。

检测方案
压力管道的检测需要较为专业的设备和技术进行，一般需要按照以下步骤进行：
1. 对管道进行可视检查，检查管道表面有无明显裂纹、腐蚀等现象。

2. 进行无损检测，主要包括超声波检测、磁粉检测等。

通过对管道进行无损探伤，以确定管道内部有无缺陷。

3. 进行试验检测，主要包括压力试验、泄漏试验等。

通过对管道进行试验，以确定管道是否满足安全使用要求。

吹扫方案
在对管道进行检测前，需要对管道进行吹扫清洗，以确保管道
内干净整洁，不会影响检测结果。

吹扫方案主要包括以下几个步骤：
1. 准备好吹扫设备，主要包括压缩空气、吹扫枪等。

2. 对管道进行初步清洗，使用清洁剂或水进行冲洗，以清除管
道内杂质。

3. 进行干吹，打开压缩空气，对管道进行干吹，将管道内的水
分和杂质清除。

4. 进行湿吹，将清洁剂或水加入到压缩空气中，对管道进行湿吹，以清除管道表面的污垢。

结论
本方案详细介绍了压力管道的检测、吹扫方案，为管道的维护
提供了有效的参考。

在具体的操作中，应注意安全方案，遵守操作
规程，确保管道正常运行。

一、编制目的为确保管道系统在投入使用前能够安全、可靠地运行，根据相关规范和标准，特制定本吹扫试压专项方案。

本方案旨在明确吹扫试压的操作流程、安全措施以及质量控制要求，确保管道系统试压工作的顺利进行。

二、工程概况本次吹扫试压工程范围为XXX项目管道系统，包括工艺管道、公用工程管道、消防管道等。

管道材质主要为不锈钢、碳钢、铝合金等，管道规格涵盖DN15-DN1000。

管道系统压力等级为0.6MPa-2.5MPa。

三、吹扫试压方案1. 吹扫方法（1）压缩空气吹扫：采用高压压缩空气作为吹扫介质，对管道系统进行吹扫。

（2）蒸汽吹扫：对热力管道系统，可采用蒸汽吹扫，以排除管道内的水分、油污等杂质。

2. 试压方法（1）水压试验：采用清水作为试压介质，按照设计压力进行试验。

（2）气压试验：对易燃、易爆介质管道，可采用氮气或惰性气体作为试压介质，按照设计压力进行试验。

3. 试压步骤（1）试压前的准备工作：包括管道系统检查、试压设备检查、试压介质准备等。

（2）试压过程：按照试压流程，逐步进行管道系统的吹扫和试压。

（3）试压结束后的检查：检查管道系统是否有泄漏、变形等现象，确保管道系统安全可靠。

四、安全措施1. 人员安全（1）操作人员应经过安全技术培训，取得相关资格证书。

（2）进入施工现场人员必须佩戴安全帽、防尘口罩等防护用品。

2. 设备安全（1）试压设备应定期检查、维护，确保设备正常运行。

（2）试压过程中，密切监控设备运行状态，发现异常情况立即停止操作。

3. 环境安全（1）吹扫试压过程中，注意防止介质泄漏，对泄漏点进行及时处理。

（2）做好现场环境卫生工作，保持施工现场整洁。

五、质量控制1. 管道系统检查（1）检查管道系统是否有损伤、变形、泄漏等现象。

（2）检查管道支架、支吊架是否牢固。

2. 试压介质检查（1）检查试压介质的纯度、压力等是否符合要求。

（2）检查试压介质的输送管道、阀门等设备是否完好。

3. 试压过程监控（1）严格按照试压流程进行操作，确保试压过程顺利进行。

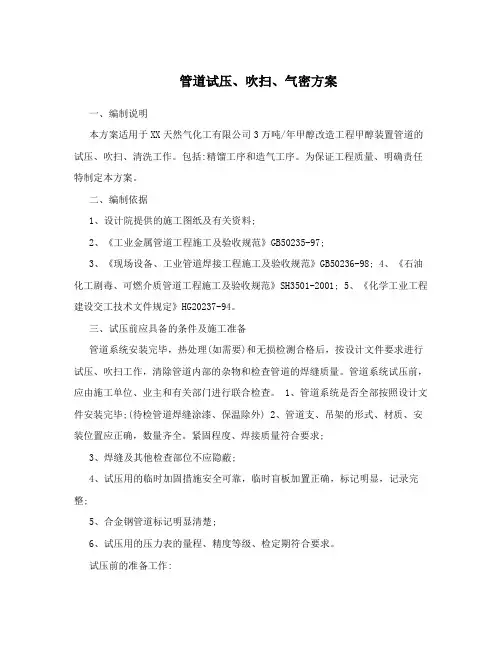

管道试压、吹扫、气密方案一、编制说明本方案适用于XX天然气化工有限公司3万吨/年甲醇改造工程甲醇装置管道的试压、吹扫、清洗工作。

包括:精馏工序和造气工序。

为保证工程质量、明确责任特制定本方案。

二、编制依据1、设计院提供的施工图纸及有关资料;2、《工业金属管道工程施工及验收规范》GB50235-97;3、《现场设备、工业管道焊接工程施工及验收规范》GB50236-98;4、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-2001;5、《化学工业工程建设交工技术文件规定》HG20237-94。

三、试压前应具备的条件及施工准备管道系统安装完毕，热处理(如需要)和无损检测合格后，按设计文件要求进行试压、吹扫工作，清除管道内部的杂物和检查管道的焊缝质量。

管道系统试压前，应由施工单位、业主和有关部门进行联合检查。

1、管道系统是否全部按照设计文件安装完毕;(待检管道焊缝涂漆、保温除外) 2、管道支、吊架的形式、材质、安装位置应正确，数量齐全。

紧固程度、焊接质量符合要求;3、焊缝及其他检查部位不应隐蔽;4、试压用的临时加固措施安全可靠，临时盲板加置正确，标记明显，记录完整;5、合金钢管道标记明显清楚;6、试压用的压力表的量程、精度等级、检定期符合要求。

试压前的准备工作:1、绘制管道试压、吹扫流程图，流程图上详细标注临时试压盲板、试压用压力表、进出口排放点、高点排气点、临时管线、试压系统号、试验压力值、试压阀门等位置标记符号。

2、管道试压、吹扫作业应统一指挥，现场配备必要的交通工具、通信及医疗救护设施。

四、试压1、试压前应将压力等级不同的管道、不宜与管道一起试压的系统、设备、管件、阀门及仪器等用盲板隔开，按不同的试验压力进行试压;2、试压用的压力表必须经过校验合格，并有铅封。

精度等级不得低于1.5级，压力表量程范围为试验压力的1.5-2倍，每个系统至少2块，分别设在最高、最低点;3、水压试验时，在管道最高、最低点安装放空及放净阀;4、管道水压试验采用洁净水作介质试压，试验压力为设计压力的1.5倍，不锈钢管道或与不锈钢管道连接的其他管道用水进行试压时，水中氯离子含量不得0超过25ppm，当周围环境温度低于5C时，应采取防冻措施;5、管道与设备作为一个系统同时试压时，管道的试验压力等于或小于设备的试验压力时，应按管道的试验压力进行;当管道的试验压力大于设备的试验压力，且设备的试验压力不低于管道设计压力的1.15倍时，经建设单位同意，可按设备的试验压力进行;6、液压试验压力应缓慢上升，达到试验压力后，稳压10min，再将压力降至设计压力，停压30min，以压力不降、无渗漏和无变形为合格;7、试压过程中如发现漏点，严禁带压修补，应泄压后修补，修补合格后重新进行试压工作。

管道系统打压、吹扫施工方案审批人：审核人：编制人：目录一、工程概况 (3)二、编制依据 (3)三、水压试验前检查工作 (3)四、压力试验 (4)1、试压准备 (4)2、水压试验 (5)3、泄压及排水 (6)五、管道冲洗 (6)1、冲洗准备 (6)2、管道冲洗 (7)六、管道吹扫 (7)1、吹扫准备 (7)2、管道吹扫 (7)七、质量保证措施 (8)八、施工人员和机具安排 (8)1、施工人员 (8)2、施工主要机具及技措用料 (9)九、安全技术措施 (9)烧结系统环境除尘改造工程管道系统打压、吹扫施工方案一、工程概况环境除尘改造工程，循环水及压缩风管道包括：净循环给水、净循环回水、压缩风外线以及空压站管道，其中循环水管道为水煤气钢管，压缩风管道为无缝钢管。

按照图纸及施工规范要求，需要对所有管道进行水压试验，然后进行冲洗（吹扫），具体如下：二、编制依据1、《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）。

2、《工业金属管道工程施工质量验收规范》（GB50184-2001）。

3、《工业金属管道工程施工规范》（GB50235-2010）。

三、水压试验前检查工作1、管道系统施工完毕并符合设计要求和管道施工验收规范的规定。

2、管道支架、吊架安装完毕，配合正确合理，坚固牢靠。

3、焊接、无损探伤等工作结束，并经检查合格；焊缝及其它应检查的部位没有涂漆和保温。

4、清除管线上临时卡具、支撑及其它杂物等，所有焊缝及连接处均能保证便于检查。

5、试验前将不能参与试验的系统、设备、仪表及管道附件等加以隔离。

6、试验过程中如遇泄漏，不得带压修理，缺陷消除后，应再进行试验。

7、对管线进行全面完整性检查，按照设计院的图纸对已安装好的管道、管件、阀门、紧固件、管道支架等进行核对，确认无误。

8、核对加设的试压临时盲板是否正确、齐全,是否满足试压要求,所加盲板要有明显标记，位置清楚，记录完整，以便试压合格后拆除。

四、压力试验本次水压试验利用厂区循环水管道对试验管道进行补水，然后用试压泵对试验管道进行加压，具体操作如下：1、试压准备（1）试压前负责试压的技术人员应按管线试压顺序对施工人员进行技术交底和安全交底。

管道试压吹扫方案一、方案背景管道的试压和吹扫是工程建设中不可或缺的环节，目的是通过施加压力，检测管道系统的密封性能和安全性能。

在试压过程中，要确保管道系统内部无泄漏和变形现象，确保管道系统能够承受正常运行时的压力。

而吹扫则是在试压之后，通过向管道内充入流体进行清洗，确保管道内没有杂质、残留物或其他污染物，以维护管道的正常运行。

二、试压方案1. 设备准备首先需要准备管道试压设备，包括试压机、压力表、压力传感器等。

根据试压对象的大小、管道材质和试压试验压力确定试压机的型号和规格。

2. 安全措施试压前需确保所有工作人员都了解试压的规范和注意事项，并全程佩戴安全帽、防护服等个人防护装备。

同时，在试压现场设置明显的警告标志，防止他人误入现场。

3. 试压方法根据试压对象的不同，可以采用静态试压或动态试压。

静态试压是指在管道内施加一定的压力，然后观察一定时间，检测是否有压力下降或泄漏现象。

动态试压则是通过施加不同的压力，观察管道系统的反应，以确定管道系统的稳定性和安全性。

4. 试压试验压力试压试验压力应根据管道系统的材质、设计压力和使用环境来确定。

一般情况下，试压试验压力应为设计压力的1.5倍。

但对于特殊情况，如高压管道或长距离管道等，试压试验压力需根据具体情况进行调整。

5. 试压时间试压时间需根据试压对象的不同进行调整。

一般情况下，静态试压时间为30分钟，动态试压时间为15分钟。

试压过程中需密切观察试压仪表和压力变化情况，及时记录数据并做好相应的处理。

三、吹扫方案1. 准备工作吹扫前需先将管道系统与试压设备的连接拆解，清理干净并压头封堵，确保试压结束后的吹扫不会对试压设备产生影响。

同时，将吹扫介质（如空气、氮气等）充气源设备准备好。

2. 吹扫方法首先，根据管道系统的结构和设计，确定吹扫起点和终点。

通常情况下，从最低点开始吹扫，然后逐渐向上吹扫，确保管道内的杂质能够被顺利排出。

吹扫过程中，应按照规定的吹扫压力和吹扫时间进行操作。

压力管道试压吹扫方案1.前期准备首先，需要对压力管道进行检查，确保其设计、施工、焊接等工艺符合规范要求。

同时，需要确认管道阀门、法兰、支架等连接件的安装是否牢固可靠，以及管道内部是否存在杂质、残余物等。

另外，需要对试压泵、压力表等设备进行检修、校准，确保其工作正常。

2.压力试验（1）管道清洗：先对管道进行清洗，去除管道内部的杂质和残余物。

可使用高压清洗车或高压水枪进行清洗，确保管道内干净无杂质。

（2）试压：根据设计要求，确定试压压力和试压持续时间，并将试压泵连接至管道上。

试压泵的选型需要根据管道长度、直径等因素确定，确保可以提供足够的试压压力。

然后，通过试压泵加压，使管道内部达到试压压力，并保持一定时间。

在试压过程中，需要注意观察管道是否有漏水、渗漏等问题，并及时记录试压压力和时间。

3.试压结果处理4.吹扫处理（1）管道排水：试压结束后，需要将管道内的水进行排除，以免对管道和阀门造成损坏。

可以通过管道低点设置排污阀进行排水，同时，可以利用压缩空气进行吹扫，加速管道内的水排出。

（2）吹扫过程：使用压缩空气对管道进行吹扫，去除管道内残余的水分。

在吹扫过程中，需要充分注意安全，避免吹扫过程中发生意外。

吹扫时间和压力需要根据管道长度、直径等因素确定，确保充分吹扫干净。

（3）管道保护：吹扫结束后，需要对管道进行保护，防止管道内再次积水。

可以通过设置盖板、密封器等进行保护，确保管道内部干燥。

总结：压力管道试压吹扫是管道施工后的重要环节，对管道的安全可靠性有着重要的影响。

在进行压力试验前，需要做好充分的准备工作，对管道和设备进行检查和维护，确保其达到试验要求。

试压过程中，需要严格按照规范要求进行操作，并及时记录试压结果。

试压结束后，需要对试压结果进行处理，对不合格部分进行修复。

吹扫过程中，需要注意安全，确保管道内干净无杂质。

最后，需要对管道进行保护，防止再次积水。

目录第一章编制说明 (2)第二章工程概况 (2)第三章编制依据 (2)第四章管道系统的严密性试验 (2)第五章管道系统的清洗 (4)第六章气体泄漏性试验 (5)第七章试验用施工机具和手段用料 (5)第八章质量保证措施 (6)第九章安全技术措施 (6)第十章危险源辨识、风险评价及控制对策表 (8)第十一章试压组织机构 (11)第十二章试压流程 (12)第一章编制说明本方案适用于山西聚源煤化工程有限公司焦炉煤气制天然气项目脱萘、甲烷化反应、合成气分离与压缩、干法净化系统改造、全厂外管、厂外外管管道试压、吹扫工作。

第二章工程概况：2.1工程简介：各工段共有各类管道5398米，介质有焦炉气；再生气；蒸汽；放空气；排液；氮气；生产废水；化学污水；循环水；锅炉给水；二氧化碳；冷凝水；氢气；仪表空气；天然气等。

2.2试验流程划分原则：本装置工艺试压分26个试压包，其中第3、26试压包试验介质采用压缩空气，其它试压包试验介质采用洁净水。

2.3管道试验分为三个阶段：第一阶段强度及严密性试验，第二阶段吹扫/冲洗，第三阶段泄漏性试验。

2.4试压的重点部位：2.4.1易燃、易爆、有毒、有腐蚀等介质系统。

第三章编制依据3.1西北化工研究院设计所设计的管道布置图、工艺流程图、相关设计说明、设计变更、设备有关技术资料。

3.2本工程所审批的工艺管道施工方案3.3 《工业金属管道工程施工规范及条文说明》GB50235-2010第四章管道系统的强度试验及严密性试验4.1各类管道安装完毕后，应按设计规定对管道系统进行强度试验及严密性试验，以检查管道系统及各连接部位（焊缝、法兰接口等）的工程质量。

4.2管道系统进行强度试验及严密性试验前应做到：(1)管道系统安装完毕，并符合设计要求及规范的有关规定；(2)支吊架安装工作完毕，经核算需要增加的临时支吊架及加固已安装完毕；(3)结束焊接和热处理工作，并经无损检验合格；(4)试验用压力表经检验、校准正确；(5)具有完善的试验技术、安全和组织措施并经审查合格，并进行技术交底；(6)对于蒸汽管道，在水压试验前，应将支吊架锁定或垫牢固定好，以免因水重造成支吊架超载，影响支吊架受损或变形。

·规范明确规定先试压后吹扫，如果还需气密性试验和通球顺序是这样的：1.试验、2.吹扫、3.气密性（一）、清管的几项工艺参数1、清管器运行速度：密封良好，没有泄流孔的清管器和清管球的平均运行速度，可认为与气流速度是一致的。

2、清管压力：即推动清管器和被清物体在管道中运动所需的压力，可认为是清管器的磨擦阻力被推动的液位高度和沿程磨擦阻力的总和。

3、清管排液量、排气量：需要时则按公式计算，通常不计算。

（二）、准备工作1、查阅设计图纸与施工资料，勘测现场，检查工程完成情况，由工程总承包单位负责组织。

①了解地形、地貌，以确定如何分段，确定收发球点，分析清管器可能受阻地点。

②检查工程完成情况及质量问题，对发现问题的分工，限期解决。

③查阅施工资料，如分段强度与气密性试验报告。

④了解三通、弯头、波形伸缩节的位置。

⑤了解施工期间，燃气管道内是否进水及集水的部位等。

2、以上工作完成后，编制通球扫线施工组织设计与通球扫线平面图。

根据工程特点，制定施工方案，安全技术措施等。

下：1Mpa ＝10bar （巴）＝10.2kg/cm 2管道吹扫是工业是经常遇到的事。

一个工程施工完成后，由于管道焊接过程中有焊渣存在以及施工中管道中存在其它异物，在开车（生产）中这些杂物会影响生产，使生产达不到预期目的或不能生产。

所以在开车前要进行管道吹扫。

管道吹扫有压缩空气吹扫、蒸汽吹扫等，也可进行化学清洗。

其目的都是清除杂物，使管道清洁。

缩空气吹扫、蒸汽吹扫一般用打把来检验其效果。

化学清洗有专门的部标验收标准。

"管道吹扫"主要用于较严格要求的管道.比如说汽车厂的喷漆管道,如果内有杂质,就会影响产品的质量.所以在管道安装后,一定要进行管道吹扫,还要注意气源的纯净性.将管道内的杂质,焊药,全部吹出,才能进行下一步的安装.还有天然气管道,主管道焊接后,也要进行管道吹扫,以保证用户的炉灶不会被杂质堵塞.管道吹扫的还有国家标准,对管道吹扫的风速,吹扫时间都有响应的规定.还有专用的记录表,操作人,记录人,监督人,还要填写吹扫记录,都要在表上签字,留做备案.输气管道工程的通球扫线1概况输送燃气的管道技术要求较高，一旦发生危险，其的后果十分严重，陕京天然气输气干线天津支线,西起河北省的永清县城关镇东约2.5 km处的永清分输站东侧,东止天津第一煤气厂。

管道吹扫方案汇总工程编号：GJ-149/150发放编号：燕化炼油厂航煤加氢-干气提浓装置管线吹扫方案编制：审核：审定：安全：会签：北京燕化建筑安装工程公司2003年12月14日1．概述燕化公司80万吨/年航煤加氢精制装置及配套工程和催化干气提浓乙烯装置位于地毯厂编织车间西侧山坡处，北侧为航煤加氢精制装置，南侧为催化干气提浓乙烯装置，两套装置西侧北侧为山坡。

航煤加氢精制装置由反应及分馏两部分组成，主要产品为3#航空煤油，加工量为80万吨/年；催化干气提浓乙烯装置由变压吸附100#、压缩200#、脱硫脱碳300#、脱氧干燥400#及公用工程系统五个部分组成，该装置将炼油厂每年生产的催化干气送入燃料气管网作为燃料利用并通过变压吸附工序回收干气中的乙烯，作为66万吨/年乙烯装置的原料。

装置产品航空煤油和干气对管道内洁要求非常严格，一旦管道内杂质超标，即使经过多次置换也很难生产出合格产品，且管道内杂质很容易使大量程控阀门关闭不严，甚至损坏，直接影响装置的一次开车成功。

所以管道系统压力试验合格后应进行吹扫。

2．编制依据(1)、四川天一科技及燕化设计研究院的设计图纸(2)、《石油化工剧毒可燃介质管道工程施工及验收规范》SH3501-2002(3)、《工业金属管道工程施工及验收规范》GB50235-97(4)、《现场设备工业管道焊接工程施工及验收规范》GB50236-98(5)、《石油化工施工安全技术规定》(6)、10000Nm3/h半产品气净化装置《初步设计》(7)、设计变更单及各类设计文件3．管道系统吹扫3.1.吹扫方法（1）公称直径<600mm的管道，采用压缩空气进行多次间断排放的方法进行吹扫；（2）公称直径≥600mm的管道，在预制安装时采用人工方法除去管内的杂物和浮锈；3.2管道系统吹扫前应符合下列要求（1）管道吹扫系统中不应安装孔板、仪表件、法兰连接的调节阀、流量计、节流阀、安全阀等，并对已焊在管道上的阀门和仪表件采取相应的保护措施。

试压、吹扫方案一、系统试压、吹扫、投产前准备工作1、管道系统施工完毕，外观检查及无损检验均符合设计及规范要求。

焊缝及其他待检部分尚未涂漆和绝热。

2、支吊架安装完毕，临时加固措施安全可靠。

3、设备安装验收合格。

4、容器经检查合格且封闭。

5、将不应参与试压吹扫的仪表、阀件如：流量计、泡沫发生器、泡沫比例混合器等拆除或隔离。

6、试压、吹扫方案已经过批准，且进行了技术交底。

二、试压按系统分类根据各系统工作压力，分以下4各系统分别试压：1、成品油系统：设计压力LOMPao2、给水系统：设计压力LOMPao3、排水系统：重力自流。

4、消防系统：设计压力L6MPa0三、试压吹扫介质、设备根据设计及有关规范要求，采用洁净水进行试压及水循环冲洗。

本着节约用水的原则，试压及冲洗介质均采用储罐内所存充水试验用水。

试压设备采用电动试压泵，水循环冲洗设备采用系统内的生产泵。

水冲洗时可利用一台储罐作为沉淀罐，以缩短冲洗时间，保证冲洗效果。

四、吹扫、试压施工步骤1、用压缩空气对各系统进行吹扫。

2、用洁净水对各系统进行压力试验。

3、用压缩空气进行系统气体泄漏性试验。

五、吹扫、试压方法1、分系统（设计工艺单元）进行吹扫，利用各系统的容器作气体储罐，以压缩空气为介质对管道进行爆破吹扫或憋压排放。

2、为缩短试压时间，最大限度地做到一次升压对尽可能多的管路进行压力试验，按试压系统进行压力试验及气体泄漏性试验。

3、水压试验用试压泵3DSY-22/110,吹扫用低压压风机（O.6MPa,9m3∕min）进行。

4、吹扫时尽量利用各系统容器上的接口作为进气口，将管道与设备的吹扫同时进行，对设计压力＜0.5MPa的容器，吹扫时应严格控制爆破压力在0.2MPa以下。

5、管道系统压力试验时，将机泵、容器等动静设备与试压管道用钢板隔离，依据是：根据现场设备的制造规范GB150-1998《钢制压力容器》，设备的水压试验压力均为1.25×P设（P设为设计压力）；管道的试验压力取L5XP设（P设为管道设计压力），则所有容器均需要隔离，试压系统管道均需在容器处临时连通以形成试压系统。

管道试压吹扫施工方案一、工程概况该工程是石油化工厂的管道工程，总长度约1000米，管道直径为DN150。

主要包括输送原料、介质及废弃物的管道系统，其中部分管道需要通过试压和吹扫来保证管道系统的安全运行。

二、试压工作1.设备准备：a)试压泵：选用柱塞泵进行试压，泵的工作压力应满足管道工程的要求；b)压力表：选择合适的压力表进行实际压力的检测；c)测压仪：采用数字测压仪进行压力的记录和监测；d)其他工具：包括连接管件、密封垫片、密封胶等。

2.施工准备：a)清理管道：将管道内的杂物和污垢清理干净，确保管道内部干净无障碍；b)检查管道：仔细检查管道的密封性和完整性，检查是否存在破损或渗漏；c)安装阀门：按照试压计划，在关键位置安装试压用的阀门。

3.试压过程：a)启动试压泵，缓慢升压至试压试验压力；b)达到试压试验压力后，保持一段时间，观察管道是否有渗漏或异响；c)实时记录试压过程中的压力变化并进行监测；d)在试压完成后，逐步降压并排除管道内的空气。

4.试压验收：a)建立试压记录，包括试压工艺参数、试压结果等；b)检查试压过程中是否有渗漏或异常情况；c)核对试压结果是否符合设计要求；d)撤除试压设备和阀门，清理工地。

三、吹扫工作1.设备准备：a)压缩空气机：选用能提供足够风量和压力的压缩空气机；b)高压风枪：选择质量可靠的高压风枪，确保吹扫效果；c)其他工具：包括连接管件、保护装置等。

2.施工准备：a)安装高压风枪：按照吹扫计划，在管道末端设置高压风枪；b)连接管道：通过连接管件将压缩空气机和高压风枪与管道连接；c)检查连接：确保连接件无松动或泄漏。

3.吹扫过程：a)启动压缩空气机，将压缩空气送入管道；b)逐段吹扫管道，确保管道内部无杂物和污垢；c)注意观察吹扫过程中的管道情况，如有异常立即停止吹扫并排除故障。

4.吹扫验收：a)清理工地：吹扫完毕后，将使用过的工具清理干净，并妥善保管；b)编制吹扫记录：记录吹扫过程中的参数和结果；c)检查管道状态：检查管道内部是否干净无障碍；d)确认吹扫结果合格后，进行下一步工作。

吹扫试压方案引言在工程施工中，吹扫试压是一项重要的工作步骤，用于确保管道系统的安全运行。

本文将介绍吹扫试压的详细方案，包括吹扫和试压的步骤、工具和设备的使用，以及相关的安全注意事项。

一、吹扫步骤1. 准备工作在开始吹扫之前，应确保所有管道系统已经完成安装，并进行必要的检查和测试。

同时，清理施工现场，确保安全通道畅通，并做好相应的标识。

2. 管道吹扫首先，将空气压缩机连接到系统中的进气口，并将压力调整到合适的工作范围。

然后，逐一打开每个管道系统的吹扫阀门，将空气通过管道系统吹扫至清洁。

3. 管道冲洗对于一些特殊管道系统，吹扫之后需要进行冲洗。

根据具体情况，选择适当的冲洗介质，并通过冲洗管道系统，将污垢和杂质彻底清除。

二、试压步骤1. 准备试压设备试压过程需要使用专门的试压设备，包括压力表、试压泵等。

确保这些设备已经准备齐全，并做好必要的校准和检验。

2. 设置试压压力根据设计要求和管道系统的承载能力，设置试压的压力范围。

在调整试压泵的压力之前，务必关闭所有管道系统的吹扫阀门。

3. 进行试压逐一打开每个管道系统的试压阀门，通过试压泵将压缩空气或氮气注入至管道系统中，直至达到预设的试压压力。

保持系统处于试压状态并观察一段时间，确保压力稳定。

4. 压力保持和泄漏检查在达到试压压力之后，关闭试压泵，并观察一段时间，检查管道系统是否存在泄漏情况。

通过观察压力表，确保试压压力保持稳定，无明显下降。

5. 减压及处理试压完毕后，逐一关闭每个管道系统的试压阀门，并缓慢减压，释放管道系统内部的压力。

将试压设备和工具妥善清理和存放，并做好相应的标识。

三、安全注意事项1. 进入施工现场前，必须佩戴个人防护装备，包括安全帽、防护眼镜、防尘口罩、耐酸碱手套等。

2. 针对高压气体的使用，应使用合格的压力表和试压泵，并定期进行维护和检修。

3. 在试压过程中，严禁站在管道系统附件下方，以避免因压力释放而造成的意外伤害。

4. 完成试压后，应及时清理试压设备和工具，并确保现场环境整洁有序。
