2017继电保护复习题

继电保护（复习题）一、1选择题1、为了限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有（B ）。

（A ）灵敏性； （B ）快速性； （C ）可靠性； （D ）选择性。

2、交流电路中常用P 、Q 、S 表示有功功率、无功功率、视在功率，而功率因素是指（B ）。

（A ）P Q ； （B ）S P ； （C ）S Q ； （D ）QP 。

3、负载的有功功率为P ，无功功率为Q ，电压为U ，电流为I ，确定电抗X 大小的关系式是（A ）。

（A ）X=Q/I 2； （B ）X=Q/I ； （C ）X=Q 2/I 2； （D ）X=UI 2/Q 。

4、交流正弦量的三要素为（A ）。

（A ）最大值、频率、初相角； （B ）瞬时值、频率、初相角；（C ）最大值、频率、相位差； （D ）有效值、频率、初相角。

5、对称三相电源三角形连接时，线电压是（A ）。

（A ）相电压； （B ）2倍的相电压；（C ）3倍的相电压； （D ）3倍的相电压。

6、对称三相电源三角形连接时，线电流是（D ）。

（A ）相电流； （B ）3倍的相电流；（C ）2倍的相电流； （D ）3倍的相电流。

7、变压器供电的线路发生短路时，要使短路电流小些，下述措施中正确的是（D ）。

（A ）增加变压器电动势；（B ）变压器加大外电阻R ；（C ）变压器增加内电阻r ； （D ）选用短路比大的变压器。

8、开口三角形绕组的额定电压，在小接地系统中为（B ）。

（A ）100/3V ； （B ）100/3V ； （C ）100V ； （D ）3×100V 。

9、为了把电流表量程扩大100倍，分流电阻的电阻值，应是仪表内阻的（B ）。

（A ）1/100； （B ）1/99； （C ）99倍； （D ）100倍。

10、继电保护装置主要由（B ）组成的。

（A ）二次回路各元件； （B ）测量元件、逻辑元件、执行元件；（C ）包括各种继电器、仪表回路； （D ）仪表回路。

继电保护复习题（附参考答案）一、单选题（共30题，每题1分，共30分）1、三段式电流保护中（）构成线路的后备保护。

A、瞬时电流速断保护B、定时限过电流保护C、限时电流速断保护正确答案：B2、电动机低定值电流速断保护在（）投入。

A、故障时B、电动机起动后C、电动机起动时正确答案：B3、频率是电力系统运行的一个重要指标,反应电力系统（）供需平衡的状态。

A、无功功率B、视在功率C、有功功率正确答案：C4、在正常情况下没有断开的备用电源或备用线路，而是工作在分段母线状态,靠分段断路器取得相互备用的备用方式称为（）。

A、母线备用B、暗备用C、明备用D、变压器备用正确答案：B5、高压电动机运行常见的异常运行状态有：（）、一相熔断器熔断或三相不平衡、堵转过负荷引起的过电流、供电电压过低或过高。

A、起动时间过长B、一相绕组的匝间短降C、定子绕组的相间短路故障正确答案：A6、电力系统发生不对称短路，各相序电流中（）的三相大小相等,相位相同。

A、负序电流B、正序电流C、零序电流正确答案：C7、高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、（）等。

A、低电压保护B、距离保护C、气体保护正确答案：A8、电气设备检修时•,工作票的有效期限以（）为限。

A、一般不超过两天B、当天C、批准的检修期限正确答案：C9、某车轴装配车间主任安排员工用稀释剂（易燃易爆物品）清除车轴装配总线表面油漆的同时还安排人员在装配线附近进行烧焊作业。

这样的做法可能导致O事故的发生。

（）A、高处坠落B、爆炸C、机械伤害正确答案：B10、电力系统中相与相之间或相与地之间，通过电弧或其他较小阻抗形成的一种非正常连接称为（）。

A、开路Bs短路C、断路D、虚接正确答案：B11、变压器相间短路的后备保护作为变压器差动保护或电流速断保护和（）的后备保护。

A、负序过电流保护B、序电流保护C、过电流保护D、气体保护正确答案：D12、中性点不接地系统发生单相接地故障,非故障线路零序电流（）。

继电保护单选复习题与答案一、单选题（共100题，每题1分，共100分）1、一台交流接触器在交流电路中，电压U＝220V，电流I＝5A，功率P＝940W，则电路中无功功率Q＝（____）var 。

A、44$B、$160$C、$570$D、$1,100正确答案：C2、将电阻、电感、电容并联到正弦交流电源上，改变电压频率时，发现电容器上的电流比改变频率前的电流增加了一倍，改变频率后，电阻上的电流将（____）。

A、$不变$B、$增减都可能C、增加$D、$减少$正确答案：A3、盘、柜内的配线电流回路应采用截面不小于（）mm2铜芯绝缘导线A、2.5B、6C、1.5D、4正确答案：A4、Y/△-11接线的变压器△侧发生两相短路时，Y侧有一相电流比另外两相电流大，该相是（）。

A、同名故障相中的超前相B、同名的非故障相C、同名故障相中的滞后相正确答案：C5、测控装置统功能及通信接口异常主要是指测控装置装置运行、通信、(____)、装置配置等功能的异常。

A、$交流采样$B、遥信$C、$I/O模件$D、$直流采样正确答案：C6、绝缘监察装置中，当直流系统对地绝缘( )，电桥失去平衡使装置发出报警信号。

A、变化B、升高C、到零D、降低正确答案：D7、在应用文阅读中，对于“报告”的阅读应属于( )阅读。

A、$时效性B、$单一性$C、特定指向性$D、$实用性$正确答案：D8、利用判别短路功率的方向，或者短路后电流、电压之间的相位关系，就可以判别发生故障的方向。

该元件成为功率方向元件。

对于A相的功率方向元件，如采用A相电流和A相电压相位比较的接线方式，当在其正方向出口附近短路接地时，故障对地的电压很(____)，功率方向元件(____)动作，称为电压死区。

A、高不能$B、$低不能$C、$不平衡可靠$D、$低可靠正确答案：B9、在电流互感器二次回路进行短路接线时，应用短路片或导线联接，运行中的电流互感器短路后，应仍有可靠的接地点，对短路后失去接地点的接线应有临时接地线，(____)。

继电保护复习题及参考答案一、单选题（共30题，每题1分，共30分）1、( ).系统发生接地短路时产生很大的短路电流,要求继电保护必须及时动作切除故障,保证设备和系统的安全。

A、中性点直接接地系统B、中性点不接地C、中心点经消弧线圈接地正确答案：A2、高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、( )、低电压保护等。

A、距离保护B、瓦斯保护C、单相接地保护正确答案：C3、变电站中将交流一次侧高电压转換成二次电压,供给控制、测量、保护等二次设备使用的电气设备是( )。

A、电流互感器B、变压器C、电压互感器正确答案：C4、电动机单相接地故障的自然接地电流(未补偿过的电流 )大于 5A 时需装设( )。

A、低电压保护B、堵转保护C、单相接地保护正确答案：C5、某变电站的一条线路采用电流三段式保护,其中限时电流速断的整定值为 10A,在线路未端发生相间故障时,最大短路电流(最大运行方式下三相短路)为 30A,最小短路电流最小运行方式下两相短路)为 15A,则限时电流速断保护的灵敏系数为( )。

A、1.5B、2C、3D、4正确答案：A6、纵差动保护主要用于容量为( )的电动机。

A、小于 2MWB、2MW 及以上C、小于 5MW正确答案：B7、在检修变压器,要装设接地线时应( )。

A、先装导线端,再装接地端B、先装接地端,再装导线端C、先装中相正确答案：B8、眼晴接触化学介质的急救方法是 ( )。

A、睁开眼睛,用手抹掉介质B、捂住眼睛,寻找喷淋水清洗C、用衣服擦干净正确答案：B9、继电保护装置中电压继电器接在( )的二次测。

A、断路器B、电流互感器C、电压互感器正确答案：C10、自动重合闸采用操作系统气压过低闭锁时,如断路器动作后气压过低,自动重合将( )。

A、自动合闸B、延时合闸C、不应动作正确答案：C11、( )负责指导监督全省安全生产考试工作A、省人社厅B、省应急管理厅C、省教育厅正确答案：B12、当供电电网电压过高时,会引起电动机铜损和铁损增大,增加电动机温升,电动机应装设( )A、装设过电压保护B、装设堵转保护C、装设低电压保护D、装设过负荷保护正确答案：A13、变压器处于异常运行时应( )。

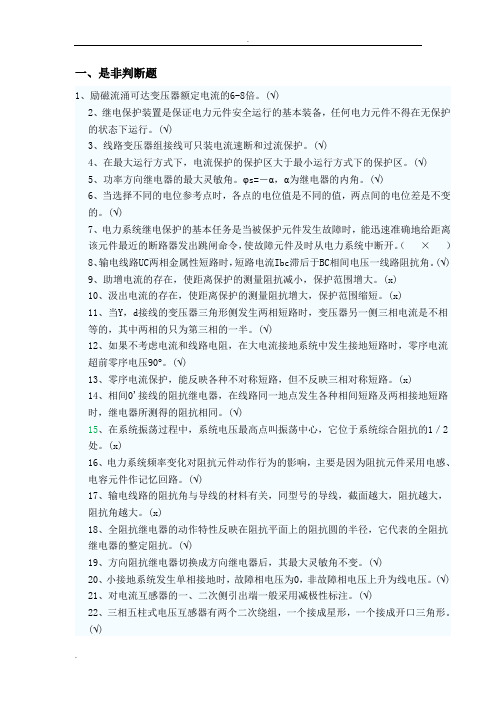

一、是非判断题1、励磁流涌可达变压器额定电流的6-8倍。

(√)2、继电保护装置是保证电力元件安全运行的基本装备，任何电力元件不得在无保护的状态下运行。

(√)3、线路变压器组接线可只装电流速断和过流保护。

(√)4、在最大运行方式下，电流保护的保护区大于最小运行方式下的保护区。

(√)5、功率方向继电器的最大灵敏角。

φs=－α，α为继电器的内角。

(√)6、当选择不同的电位参考点时，各点的电位值是不同的值，两点间的电位差是不变的。

(√)7、电力系统继电保护的基本任务是当被保护元件发生故障时，能迅速准确地给距离该元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开。

（×）8、输电线路UC两相金属性短路时，短路电流Ibc滞后于BC相间电压一线路阻抗角。

(√)9、助增电流的存在，使距离保护的测量阻抗减小，保护范围增大。

(x)10、汲出电流的存在，使距离保护的测量阻抗增大，保护范围缩短。

(x)11、当Y，d接线的变压器三角形侧发生两相短路时，变压器另一侧三相电流是不相等的，其中两相的只为第三相的一半。

(√)12、如果不考虑电流和线路电阻，在大电流接地系统中发生接地短路时，零序电流超前零序电压90°。

(√)13、零序电流保护，能反映各种不对称短路，但不反映三相对称短路。

(x)14、相间0'接线的阻抗继电器，在线路同一地点发生各种相间短路及两相接地短路时，继电器所测得的阻抗相同。

(√)15、在系统振荡过程中，系统电压最高点叫振荡中心，它位于系统综合阻抗的1／2处。

(x)16、电力系统频率变化对阻抗元件动作行为的影响，主要是因为阻抗元件采用电感、电容元件作记忆回路。

(√)17、输电线路的阻抗角与导线的材料有关，同型号的导线，截面越大，阻抗越大，阻抗角越大。

(x)18、全阻抗继电器的动作特性反映在阻抗平面上的阻抗圆的半径，它代表的全阻抗继电器的整定阻抗。

(√)19、方向阻抗继电器切换成方向继电器后，其最大灵敏角不变。

变电继电保护题库一、选择题（每题1分）1、在对检修设备进行隔离措施时，需拆断、短接、恢复同运行设备有联系的二次回路工作，应填用（）。

A、危险点分析与控制单B、变电站第二种工作票C、二次工作安全措施票答案：C 《保安规定2.2.1.2》2、下列工作哪个是做工作前的准备工作？（）A. 将试验仪搬到保护室并接好试验线。

B. 拟定工作重点项目及准备解决的缺陷和薄弱环节。

C. 工作负责人对工作成员进行分工并录音。

答案：B 《保安规定2.3.2》3、在现场工作的过程中，遇到异常（如直流系统接地等）或断路器跳闸时，（）。

A. 如与本身工作无关，可不停止工作；B. 为方便查找出异常找出原因，应继续工作；C. 上述异常若为从事继电保护工作的人员造成，应立即通知运行人员，以便有效处理。

答案：C 《保安规定3.1.3》—1 —4、做安全措施至少由两人进行，监护人由（）担任。

A. 工作负责人B. 工作班成员C. 技术水平较高及有经验的人答案：C 《保安规定3.1.5.4》5、作业过程中任何人员不得擅自更改二次工作安全措施票所列措施，如试验需要必须更改，须经（）确认，并做好相应记录和安全措施后在监护下进行。

A. 技术水平较高及有经验的人B. 工作负责人C. 工作成员答案：B 《保安规定3.1.5.2》6、连接（拆除）小母线临时跨接电缆及搭接小母线时，恢复导线或电缆应逐一进行，（）。

A、先恢复新建设备侧，再恢复运行设备侧；B、先恢复近端回路，再恢复远端回路；C、先恢复负荷侧，再恢复电源侧。

答案：A 《保安规定3.2.1.8》—2 —7、在带电的电流互感器二次回路上工作时，严禁将电流互感器二次侧开路，下列说法错误的是（）A. 在电流互感器与短路端子之间导线上进行任何工作，应有严格的安全措施，并填用二次工作安全措施票。

必要时申请停用有关继电保护及安全自动装置。

B. 在电流互感器二次回路进行短路接线时，应用短接片或专用短接线可靠短接，严禁用导线缠绕。

继电保护单选复习题（含参考答案）一、单选题（共100题，每题1分，共100分）1、向阻抗继电器引入第三相电压是为了防止（）A、距离保护暂态超越B、正方向出口相间短路拒动及反方向两相短路时误动C、故障点过渡电阻的影响D、分支电流对距离保护的影响正确答案：B2、有一台三相电阻炉，其每相电阻R＝8.68Ω，电源线电压UL=380V，如要取得最大消耗总功率，则应采用（____）接线。

A、串联$B、$星形$C、$三角形D、$并联$正确答案：C3、电流表、电流互感器及其他测量仪表的接线和拆卸，需要断开（）者，应将此回路所连接的设备和仪器全部停电后，始能进行。

A、低压回路B、二次回路C、高压回路D、控制回路正确答案：C4、IRIG-B（AC）时间码是用IRIG-B（DC）时间码对1kHz正弦波进行幅度调制形成的时间码信号，幅值大的对应高电平，幅值小的对应低电平，调制比(____)~6:1连续可调，典型调制比3:1。

A、2:1$B、$3:1$C、$4:1$D、$5:1正确答案：A5、打印机和主机的连接方法中，第三步应是(____)。

A、$接通打印机的电源，然后开启打印机$B、$确认打印机驱动程序安装正确$C、将计算机主机上的LPT端口与打印机信号输出端口用打印机连接线连接，确保连接可靠$D、$打印测试页面，检查打印机是否安装正确正确答案：B6、用于连接220kV和110kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。

A、$242kV、121kV$B、$220kV、121kVC、$242kV、115kV$D、220kV、110kV$正确答案：B7、在特殊情况下，必须在恶劣天气进行带电抢修时，应组织有关人员充分讨论并编制必要的（），经本单位批准后方可进行。

A、施工方案B、安全措施C、组织措施D、技术措施正确答案：B8、一台SFP-90000/220电力变压器，额定容量为90000kVA，额定电压为（220±2*2.5%）/110kV，问高压侧和低压侧的额定电流各是(____)。

继电保护多选复习题（附参考答案）一、多选题（共100题，每题1分，共100分）1、数据通信网关机应支持的通信规约包括以下（）A、DL/T 634.5101B、DL/T 634.5104C、DL/T 860D、DL/T 476正确答案：ABCD2、光电效应原理互感器准确度的主要影响因素有（）A、光线性双折射将造成对偏振光的检测产生误差$B、$LED发光头老化使其产生的偏差有可能逐渐加大$C、$光纤的偏振效应使偏振角发生变化带来的影响$D、$温度变化对检测准确度的影响正确答案：ABCD3、例行巡视检查由值班员每日定期进行。

检查时，可采用(____)的方法进行。

A、$测$B、看$C、$记D、$听$正确答案：ABCD4、(____)是常见后台监控系统参数异常现象。

A、AVC策略错误$B、$遥控操作方式为单人，无监护人界面$C、$遥控操作无“五防校验”$D、$后台系统计算的数据不正确等正确答案：BCD5、以下说法正确的是：（）A、对于采用近后备原则进行双重化配置的保护装置，每套保护装置应由不同的电源供电，并分别设有专用的直流熔断器或自动开关。

B、有两组跳闸线圈的断路器，其每一跳闸回路应分别由专用的直流熔断器或自动开关供电。

C、母线保护、变压器差动保护、发电机差动保护、各种双断路器接线方式的线路保护等保护装置与每一断路器的操作回路应分别由专用的直流熔断器或自动开关供电。

D、直流总输出回路、直流分路均装设自动开关时，必须确保上、下级自动开关有选择性地配合，自动开关的额定工作电流应按最大动态负荷电流的2.0倍选用。

正确答案：ABCD6、变压器中性点的接地方式有(____)。

A、$中性点经放电间隙接地$B、$中性点不接地$C、中性点直接接地$D、$中性点经消弧线圈接地正确答案：ABCD7、调试所需的仪器、仪表及工器具包括(____)。

A、电缆盘（不带漏电保安器）$B、$计算器$C、$绝缘电阻表$D、$数字万用表正确答案：BCD8、可以用来对以太网进行分段的设备有( )A、路由器B、交换机C、网桥D、集线器正确答案：ABC9、电力线载波通信的耦合方式有(____)。

1375、微机保护装置应具有在线自动检测功能，包括（A,B,D）的自动检测A：二次回路异常运行状态B：保护硬件损坏C：外部出口继电器损坏D：功能失效E：上述答案均正确1376、当系统中发电机发出的总功率大于负荷总功率(C,D)。

A：发电机电流增大B：发电机电压降低C：系统频率升高D：发电机转速加快E：发电机电压升高1377、继电保护现场工作中的习惯性违章主要表现为（A,C,D,E）。

A：监护人不到位或失去监护B：使用未经检验的仪器、仪表C：不认真履行现场继电保护工作安全措施票D：不履行工作票手续即行工作E：二次回路上工作不戴绝缘手套（对改成不）。

1378、发电机纵差保护与变压器纵差保护的主要技术差（A,B,C,D,E）。

A：变压器差动保护有由分接头改变引起的不平衡电流，模拟式变压器差动保护还有电流互感器变比不匹配引起的不平衡；而发电机差动保护没有B：发电机差动保护电流互感器同型；而变压器差动保护电流互感器不同型C：变压器差动保护最小动作电流和制动系数比发电机差动保护的大D：变压器差动保护能反应变压器绕组匝间短路；而发电机差动保护不能保护定子绕组匝间短路E：对于比例制动的差动保护，变压器差动保护宜用三段式制动特性；发电机差动保护只需二段1379、对于500kV系统，如下（C D）故障时应传送跳闸命令，跳开线路对侧开关以切除故障。

A：3/2接线的双套母差保护动作B：3/2接线的单套母差保护动作C：3/2接线的线路断路器失灵保护动作D：线路过电压保护动作1380、对于分级绝缘的变压器，中性点不接地或经放电间隙接地时应装设（A,B）保护A：间隙过流B：零序过压C：间隙过压D：零序过流E：接地距离1381、按照最新的《防止电力生产安全事故的二十五项重点要求》，防止系统稳定破坏事故的电源接入点要求有（A,B,C,D）A：受端系统应具有多个方向的多条受电通道。

B：每个独立输电通道的输送电力不宜超过受端系统最大负荷的10%～15%C：电源点应合理分散接入。

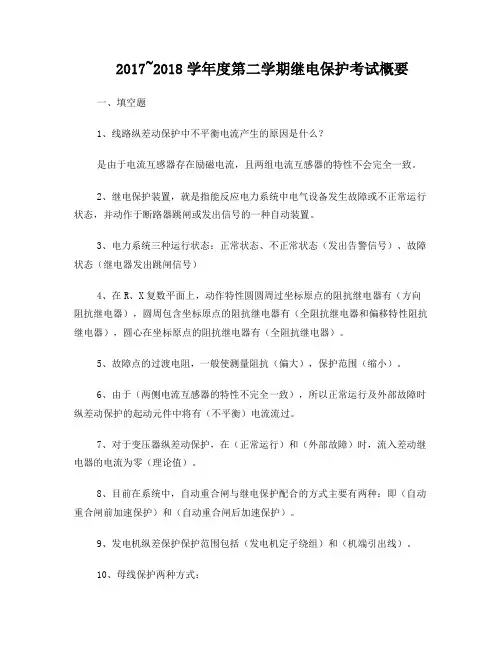

2017~2018学年度第二学期继电保护考试概要一、填空题1、线路纵差动保护中不平衡电流产生的原因是什么？是由于电流互感器存在励磁电流，且两组电流互感器的特性不会完全一致。

2、继电保护装置，就是指能反应电力系统中电气设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

3、电力系统三种运行状态：正常状态、不正常状态（发出告警信号）、故障状态（继电器发出跳闸信号）4、在R、X复数平面上，动作特性圆圆周过坐标原点的阻抗继电器有（方向阻抗继电器），圆周包含坐标原点的阻抗继电器有（全阻抗继电器和偏移特性阻抗继电器），圆心在坐标原点的阻抗继电器有（全阻抗继电器）。

5、故障点的过渡电阻，一般使测量阻抗（偏大），保护范围（缩小）。

6、由于（两侧电流互感器的特性不完全一致），所以正常运行及外部故障时纵差动保护的起动元件中将有（不平衡）电流流过。

7、对于变压器纵差动保护，在（正常运行）和（外部故障）时，流入差动继电器的电流为零（理论值）。

8、目前在系统中，自动重合闸与继电保护配合的方式主要有两种：即（自动重合闸前加速保护）和（自动重合闸后加速保护）。

9、发电机纵差保护保护范围包括（发电机定子绕组）和（机端引出线）。

10、母线保护两种方式：1）3组差动继电器（运行方式固定不变）2）1组差动继电器（好处：母线电流相位比较时，保证内部故障有选择性）11、微机型继电保护的测量信号与传统的保护相同，取自于（电流互感器）和（电压互感器）的二次侧。

12、为保证选择性，过电流保护的动作时限应按（阶梯）原则整定，越靠近电源处的保护，时限越（长）。

13、功率方向继电器既可按（相位比较原理）构成，也可按（幅值比较原理/绝对值比较原理）构成。

二、判断题1、发生不同类型的短路故障时，正序电压越靠近故障点越（小），负序电压和零序电压越（大）。

2、故障点的过渡电阻,一般使测量阻抗（偏大），保护范围（缩小）。

3、振荡闭锁：正常情况下应为闭锁状态，当判定出振荡才动作进行保护。

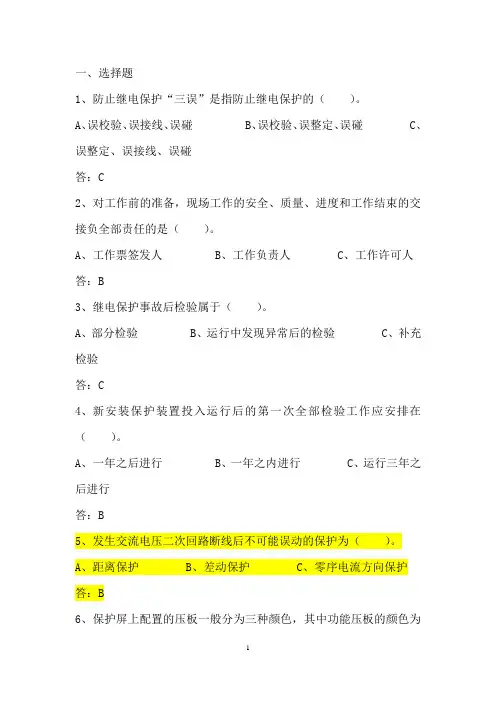

一、选择题1、防止继电保护“三误”是指防止继电保护的（）。

A、误校验、误接线、误碰B、误校验、误整定、误碰C、误整定、误接线、误碰答：C2、对工作前的准备，现场工作的安全、质量、进度和工作结束的交接负全部责任的是（）。

A、工作票签发人B、工作负责人C、工作许可人答：B3、继电保护事故后检验属于（）。

A、部分检验B、运行中发现异常后的检验C、补充检验答：C4、新安装保护装置投入运行后的第一次全部检验工作应安排在（）。

A、一年之后进行B、一年之内进行C、运行三年之后进行答：B5、发生交流电压二次回路断线后不可能误动的保护为（）。

A、距离保护B、差动保护C、零序电流方向保护答：B6、保护屏上配置的压板一般分为三种颜色，其中功能压板的颜色为（）。

A、黄色B、红色C、灰色答：A7、主变压器电气量保护中的主保护是（）。

A、复合电压闭锁过流保护B、零序过流保护C、差动保护答：C8、主变压器复合电压闭锁过流保护当失去交流电压时（）。

A、整套保护就不起作用B、失去复合电压闭锁功能C、保护不受影响答：B9、在线路距离保护检验中，在向保护装置通入1.05倍的距离II段阻抗时，应该动作的距离保护段是（）。

A、距离I段B、距离II段C、距离III段答：C10、在检验接地距离保护时，试验仪器内的零序补偿系数应按（）输入。

A、按装置定值B、固定设置为0C、大小无所谓答：A11、在检验距离保护时，如果距离保护的软压板没有投入，则（）。

A、保护装置不能启动B、距离保护不能动作C、距离保护能够动作12、在检验距离保护时，首先要给保护装置加入正常电压，其目的是（）。

A、确保保护装置在加入故障量时能够启动B、使保护装置的“TV断线”消失，开放距离保护C、检查保护装置的交流电压采集是否正常答：B13、变压器复合电压闭锁过流保护中的低电压定值约为70V，此电压指的是（）。

A、相电压B、线电压C、额定电压答：B14、变压器复合电压闭锁过流保护中的低电压元件和负序电压元件在开放复合电压闭锁时是（）。

电力系统继电保护总复习题一、单选题1、系统发生故障时继电保护装置的任务是( A )A.切除故障元件B.减负荷C.动作于信号D.通知调度2、继电保护后备保护逐级配合是指（ D ）。

A.时间配合B.灵敏度配合C.时间或灵敏度配合D.时间和灵敏度均配合3、继电保护反映电力系统元件和电气设备的（ D ），根据运行维护条件和设备的承受能力，自动发出信号、减负荷或延时跳闸。

A．故障 B．完好状态C．正常运行状态 D．异常运行状态4、二次系统中，由信号发送机构、接收显示元件及其回路接线构成，实现准确、及时显示一次系统和设备的工作状态的系统称为（ A ）。

A．信号系统 B．操作电源系统C．测量及监测系统 D．控制系统5、对继电保护的基本要求是：( C )四性。

A. 快速性、选择性、灵敏性、预防性B．安全性、选择性、灵敏性、可靠性C. 可靠性、选择性、灵敏性、快速性D．原则性、选择性、灵敏性、可靠性6、电力系统在运行中发生各种类型短路故障，将伴随着很大的短路电流和（ A ）。

A．电压降低 B．电压升高 C．电压逐渐升高7、无限大容量系统的特征为（ C ）。

A．当被供电系统中负荷变动甚至发生故障，电力系统母线电压应维持不变，频率不作要求B．当被供电系统中负荷变动甚至发生故障，电力系统母线频率应维持不变，电压不作要求C．当被供电系统中负荷变动甚至发生故障，电力系统母线电压及频率基本维持不变D．当被供电系统中负荷变动甚至发生故障，电力系统母线电压及频率不作要求8、电力系统中至少有一个中性点直接与接地设施相连接的接地方式称为（ A ）。

A．中性点直接接地 B．中性点经电阻接地C．中性点经电抗接地 D．中性点经消弧线圈接地9、发电厂、变电站的电气系统，按其作用分为一次系统和（ C ）。

A．模拟系统 B．数字系统C．二次系统 D．变换系统10、电力系统发生相间短路时的主要特征是（ A ）。

A．电流增大 B．电流减小C．电压升高 D．功率因数增大11、电力系统中相与相之间或相与地之间，通过电弧或其他较小阻抗形成的一种非正常连接称为（ B ）。

继电保护复习题（含参考答案）一、判断题（共100题，每题1分，共100分）1.变压器的过负荷通常用来反映正常情况下过载情况，除了发信号外，有时还跳闸。

（）A、正确B、错误正确答案：B2.用供电元件的后备保护切除母线故障，时间较长，使系统电压长时间降低，不能保证安全连续供电，甚至造成系统稳定的破坏。

（）A、正确B、错误正确答案：A3.对变压器差动保护，需要在全电压下投入变压器的方法检验保护能否躲开励磁涌流的影响。

（）A、正确B、错误正确答案：A4.近后备保护是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。

（）A、正确B、错误正确答案：B5.对没有任何补偿的线路，在单相重合闸的过程中存在潜供电流，如不考虑相间存在的互感，则潜供电流的大小与故障点的位置无关。

（）A、正确B、错误正确答案：A6.当运行方式增大，电流保护的范围也增大，运行方式减小，保护范围也减小，所以运行方式变化越大，保护范围越稳定。

（）A、正确B、错误正确答案：B7.当变压器发生少数绕组匝间短路时，匝间短路电流很大，因而变压器瓦斯保护和各种类型的变压器差动保护均动作跳闸。

（）A、正确B、错误正确答案：B8.电力系统频率低得过多，对距离保护来讲，首先是使阻抗继电器的最大灵敏角变大，因此会使距离保护躲负荷阻抗的能力变差，躲短路点过渡电阻的能力增强。

（）A、正确B、错误正确答案：B9.变压器励磁涌流的大小与合闸瞬间有关，当电压瞬时值为零时合闸励磁涌流最小。

( )A、正确B、错误正确答案：B10.绝缘监视装置适用于母线出线较多的情况。

A、正确B、错误正确答案：B11.系统运行方式越大，等效阻抗越大，短路电流越小，母线残压越大。

（A、正确B、错误正确答案：B12.接地距离保护只在线路发生单相接地路障时动作，相间距离保护只在线路发生相间短路故障时动作。

（）A、正确B、错误正确答案：B13.电力系统中性点运行方式是指电力系统中发电机或变压器的中性点的接地方式。

继电保护复习题（含参考答案）一、单选题（共50题，每题1分，共50分）1、自耦变压器加装零序差动保护是为了( )。

A、提高自耦变压器内部接地短路的灵敏度B、提高自耦变压器内部接地短路故障的快速性C、提高自耦变压器内部相间短路的可靠性D、自耦变压器内部短路双重化正确答案：A2、母线保护中复合电压闭锁元件不包含( )。

A、低电压B、负序电压C、电压突变D、零序电压正确答案：C3、双绕组变压器空载合闸的励磁涌流的特点有：( )。

A、变压器两侧电流相位一致B、变压器两侧电流相位无直接联系C、变压器两侧均有电流D、仅在变压器一侧有电流正确答案：D4、关于电子式互感器，下列说法错误的是( )。

A、有源电子式互感器利用电磁感应等原理感应被测信号B、无源电子式互感器利用光学原理感应被测信号C、所有电压等级的电子式互感器的输出均为数字信号D、35kV低压电子式互感器通常输出小模拟量信号正确答案：C5、输电线路中某一侧的潮流是送有功，受无功，它的电压超前电流为( )。

A、90°～180°B、0°～90°C、270°～360°D、180°～270°正确答案：C6、某220kV线路间隔智能终端检修压板投入时，相应母差( )。

A、强制解裂B、强制互联C、保持原来的运行状态D、闭锁差动保护正确答案：C7、下述不属于GOOSE报警功能的是( )A、断链报警B、网络风暴报警C、采样值中断D、GOOSE配置不一致报警正确答案：C8、与励磁涌流（一次值）特征无关的是( )。

A、系统电压B、合闸初相角C、TA传变特性D、变压器容量。

正确答案：C9、在所有圆特性的阻抗继电器中，当整定阻抗相同时，( )躲过渡电阻能力最强。

A、全阻抗继电器B、偏移特性阻抗继电器C、工频变化量阻抗继电器D、方向阻抗继电器正确答案：C10、智能终端具有信息转换和通信功能，当传送重要的控制命令时，通信机制采用( )方式，以满足实时性的要求。

继电保护复习题一、判断题（共100题，每题1分，共100分）1.0.8MVA 及以上油浸式变压器，应装设瓦斯保护。

（）A、正确B、错误正确答案：A2.系统的零序阻抗和零序网络不变，接地时的零序电流就不变。

（）A、正确B、错误正确答案：B3.大差动是指除母联开关和分段开关以外的母线上所有其余支路电流所构成的差动回路。

（）A、正确B、错误正确答案：A4.220KV终端变电站主变压器的中性点，不论其接地与否，不会对其电源进线的接地短路电流值有影响。

（）A、正确B、错误正确答案：B5.继电保护的动作结果是断路器跳闸将故障切除，断路器的跳闸回路是由断路器的常开辅助接点来接通。

（）A、正确B、错误正确答案：B6.断路器失灵保护的相电流判别元件的整定值，为满足线路末端单相接地故障时有足够的灵敏度，可以不躲过正常运行负荷电流。

（）A、正确B、错误正确答案：A7.220kv线路双高频同时停用时，不需要停用线路两侧的单相重合闸。

（）A、正确B、错误正确答案：B8.变压器在运行中补充油，应事先将重瓦斯保护改接信号位置，以防止误动跳闸。

( )A、正确B、错误正确答案：A9.距离继电器能判别线路的区内、区外故障，是因为加入了带记忆的故障相电压极化· 量。

（）A、正确B、错误正确答案：B10.上下级保护装置间只要动作时间配合好，就可以保证选择性要求。

（A、正确B、错误正确答案：B11.输电线路纵联保护可以实现全线速动，因此可以提高电力系统并列运行的稳定性、减小故障造成的损坏程度、改善与后备保护的配合性能。

（）A、正确B、错误正确答案：A12.对于功率方向继电器，如果电流线圈或电压线圈的极性接反，就有可能使继电器误动或拒动。

（）A、正确B、错误正确答案：A13.偏移特性的阻抗继电器中不需要引入记忆回路和第三相电压。

（）A、正确B、错误正确答案：A14.方向阻抗继电器引入第三相电压是为了防止正方向出口两相短路拒动及反方向出口两相短路时误动。

继电保护复习题（课程代码392219）1.在电力系统中继电保护的任务是什么？答：⑴、自动、迅速、有选择地将故障元件从电力系统中切除，使元件免于继续遭到破坏，保证其它无故障部分迅速恢复运行；⑵、反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于发出信号、减负荷或跳闸。

2.继电保护的基本原理有那些？答：⑴、在一般情况下，发生短路之后，总是伴随有电流的增大、电压的降低、线路始端测量阻抗的减少，以及电压与电流之间相位角的变化。

因此，利用正常运行与故障时这些基本参数的区别，便可以构成各种不同原理的继电保护，例如：①反应于电流增大而动作的过电流保护；②反应于电压降低而动作的低电压保护；③反应于短路点到保护安装地点之间的距离（或测量阻抗的减小）而动作的距离保护（或低阻抗保护）等。

⑵、利用每个电气元件在内部故障与外部故障（包括正常运行情况）时，两侧电流相位或功率方向的差别，就可以构成各种差动原理的保护，如：纵联差保护、相差高频保护、方向高频保护等。

⑶、还有根据电气设备的特点实现反应非电量的保护。

如：瓦斯保护、过负荷或过热保护等。

[4]、对称分量是否出现3.电力系统对继电保护的基本要求是什么？都是怎样构成的？答：四个基本要求：选择性、速动性、灵敏性和可靠性。

继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，仪保证系统中的无故障部分仍能继续安全运行。

继电保护的速动性是指快速的切除故障以提高电力系统并列运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

继电保护的灵敏性是指对于其保护范围内发生故障或不正常运行状态的反应能力。

继电保护的可靠性是指在该保护装置规定的保护范围内发生了它应该动作的故障时，它不应该拒绝动作，而在任何其他该保护不应该动作的情况下，则不应该误动作。

4.继电保护装置由哪几部分组成？各部分的作用是什么？答：一般由测量部分、逻辑部分和执行部分组成。
