电压及其测量(含答案)

初三物理电压和电阻测试题（含答案）一、选择题1．在如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A. 4.8V ，1.2VB. 6V ，1.2VC. 1.2V ，6VD. 1.2V ，4.8V【答案】 A【解析】【解答】解：由图a 可知，电阻R 1与R 2串联，电压表V 1测电源的电压，电压表V 2测电阻R 2两端电压，∵串联电路中总电压等于各分电压之和，且两电压表指针位置相同，∴电压表V 1示数应大于电压表V 2示数，则电压表V 1量程是0～15V ，分度值是0.5V ，电压表示数U=6V ；电压表V 2量程是0～3V ，分度值是0.1V ，电压表示数U 2=1.2V ；∴电阻R 1的电压U 1=U U ﹣2=6V 1.2V=4.8V ﹣．故选A ．【分析】由图a 可知，电阻R 1与R 2串联，电压表V 1测电源的电压，电压表V 2测电阻R 2两端电压，根据串联电路特点确定电压表量程与分度值，读出电压表示数，然后由串联电路特点求出R 1两端的电压．2．在图中所示，电源两端电压保持不变，闭合开关S 后，电路正常工作，过了一会儿灯L 突然变亮，两表示数都变大，则该电路出现的故障可能是（ ）A. 灯L 短路B. 灯L 断路C. 电阻R 断路D. 电阻R 短路【答案】 D【解析】【解答】先根据灯泡的亮度变化确定短路还是断路，然后根据电表的示数情况来判断电路故障具体位置.电流表示数变大，说明电路一定出现短路现象电阻R短路。

故答案为：D。

【分析】本题考查学生对电路故障的分析能力。

先根据灯泡的亮度变化确定短路还是断路然后根据电表的示数情况来判断电路故障具体位置，是短路还是断路。

3．在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3 ， 则U1、U2、U3的关系正确的是（ ）A. U1=U2+U3B. U1=U2=U3C. U1＞U2＞U3D. U3＞U2＞U3【答案】 B【解析】【解答】解：由图可知，两盏灯并联，V1并联在L2两端，所以V1测量L2两端的电压；而V3与L1并联，所以V3测量L1两端的电压；V2直接并联在电源两端，所以V2测量电源电压；并联电路的电压关系为：并联电路中各支路两端的电压相等，即U=U1=U2=U3 ．故选B．【分析】分析电路结构，明确各电路元件的连接方式，明确各电压表所测电路电压间的关系．4．下列可以用超导材料制成的是（ ）A. 电炉丝B. 电动机的线圈C. 日光灯灯丝D. 电热水器发热体【答案】B【解析】【解答】超导材料在一定条件下电阻为零，所以利用电流的热效应来工作的用电器不能使用超导材料 . 选项A、C、D均不符合题意 . B是利用电流的磁效应，将电能转化为机械能，B符合题意 .故答案为：B .【分析】利用电流的热效应来工作的用电器不能使用超导材料 .5．如图所示电路中，电源电压保持不变.若电路中的电阻R出现断路故障，当闭合开关S 时，下列判断正确的是（ ）A. 电压表V示数不为零，电流表A示数为零B. 电压表V示数不为零，电流表A1示数为零C. 电压表V示数为零，电流表A1示数不为零D. 电压表V示数为零，电流表A示数不为零【答案】 B【解析】【解答】由图示可知，当闭合开关S时，由于电阻R断路，相当电路中只接有一个灯泡，电流表A1与电压表串联，其示数为零，电压表测电源电压不为零，电流表A测通过灯泡的电流不为零.故答案为：B.【分析】由电路图可知，电阻R与灯泡并联，电压表测并联电路两端的电压，电流表A测量干路电流，电流表A1测电阻中的电流；根据电路发生断路电路中没有电流，断路两端有电压判断三个仪表的示数．6．下列图中，滑动变阻器的接线方法正确的是（ ）A. B. C. D.【答案】D【解析】【解答】解：A、图中接了上面两接线柱，相当于导线，故A错误； B、图中接了下面两接线柱，相当于定值电阻，故B错误；C、图中下面接在了滑动变阻器的腿上，没有接在接线柱上，故C错误；D、图中滑动变阻器按一上一下原则接线，对电路起调节作用，故D正确．故选D．【分析】滑动变阻器的原理是靠改变连入电路中电阻线的长度改变电阻，需按一上一下的原则接线．7．材料、横截面积均相同的两根电阻丝（温度相同），a的长度大于b的长度，则（ ）A. a的电阻小于b的电阻B. a的电阻等于b的电阻C. a的电阻大于b的电阻D. 无法判断a与b电阻的大小【答案】C【解析】【解答】解：要比较电阻大小需要用到控制变量法．在导体材料、横截面积一定时，导体的电阻大小与长度有关，长度越长，电阻越大；因此a的电阻大于b的电阻． 故选C．【分析】影响电阻大小的因素有：导体的材料、长度和横截面积．8．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（ ）A. 电阻R1短路B. 电阻R1断路C. 电阻R2短路D. 电阻R2断路【答案】C【解析】【解答】A.电阻R1短路 ，电流表的示数增大，电压表的示数减小，A不符合题意；B.电阻R1断路，电流表的示数减小，电压表的示数增大，B不符合题意；C.电阻R2短路 ，电流表、电压表的示数都变大，C符合题意；D.电阻R2断路 ，电流表、电压表的示数都变小，D不符合题意。

电路元件伏安特性的测量（实验报告答案）实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。

二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。

任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f(U)来表示，即用I－U平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。

根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。

线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。

该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。

常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。

在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。

(a)线性电阻(b)白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U 作用下，测量出相应的电流I ，然后逐点绘制出伏安特性曲线I ＝f (U )，根据伏安特性曲线便可计算出电阻元件的阻值。

三、实验设备与器件1.直流稳压电源 1 台2.直流电压表 1 块3.直流电流表 1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管 1 只7.稳压二极管 1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。

调节直流稳压电源的输出电压U ，从0伏开始缓慢地增加（不得超过10V ），在表1-1中记下相应的电压表和电流表的读数。

2将图1-2中的1kΩ线性电阻R 换成一只12V ，0.1A 的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。

………外………………○………绝密★启用前怎样认识和测量电压考试范围：xxx ；考试时间：100分钟；命题人：xxx 注意事项：1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上第I 卷（选择题）请点击修改第I 卷的文字说明 一、选择题1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（ ） A ．一节干电池的电压是1.5V B ．家庭电路的电压是220V C ．手机电池电压是3.7V D ．对人体安全的电压是36V 【答案】D 【解析】 试题分析：一节新干电池电压是1.5V ，故A 正确；家庭电路的电压是220V ，故B 正确；手机电池的电压在3.7V 左右，故C 正确；对人体安全的电压是不高于36V ，故D 错；故选D 。

【考点定位】电压常识2．分析复杂的电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简单化处理，正确的处理方式是（ ） A. 把电压表看成是断路 B. 把电流表看成是一个大电阻 C. 把电流表看成是断路 D. 把电压表看成是一段导线 【答案】A【解析】解：电流表内阻很小，电阻和导线差不多；电压表内阻很大，如果和灯串联，则会造成电流过小，灯不发光，相当于断路． B 、C 、D 不正确，B 正确． 故选A ．【点评】简化电路时，我们把电流表当做导线，把电压表当做断路，在电学题里会经常用到．3．如图所示，关于电流表和电压表的使用方法中正确的是()A. B. C. D.试卷第2页，总12页…………装…………○……※请※※不※※要※…………【答案】A【解析】试题分析：电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．A 、此图中是电流表，即串联在电路中，且正负接线柱是正确的，故A 正确；B 、此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故B 错误；C 、此图中是电压表，应该并联在用电器两端，故C 错误；D 、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D 错误；故选A ．【考点定位】电流表的使用；电压表的使用4．在选择电压表的量程时，正确的做法是（ ） A. 尽可能选择大一些的量程B. 经试触后被测电压不超过小量程时，尽可能选择小量程C. 尽管选用的量程不同，但对测量结果毫无影响D. 为使测量结果更精确，量程选得越小越好 【答案】B【解析】在选择电压表的量程时，只要不超过量程，要选小一些的量程，目的是为了测量更准确，故A 错误；在选择电压表的量程时，实际电路中一般采取试触的方法，试触大量程接线柱时发现指针偏转很小，应选用小量程进行测量，故B 正确；在不烧坏电压表的前提下，选择小量程读数更加精确，故C 错误；尽量选择小量程要有前提，就是不烧坏电压表，故D 错误，故选B 。

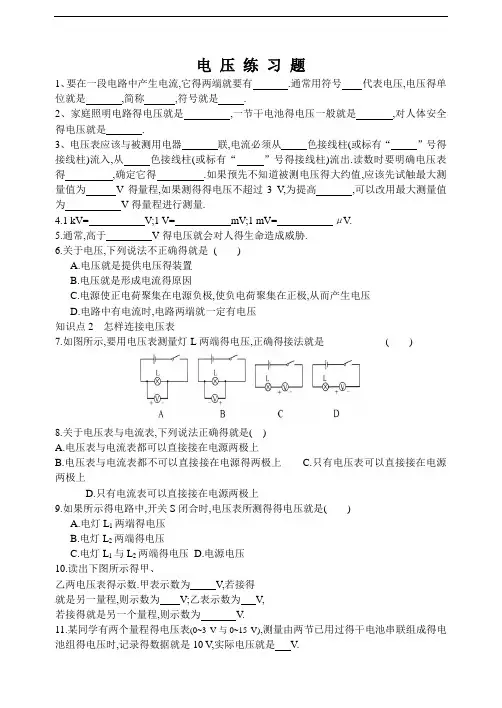

电压练习题1、要在一段电路中产生电流,它得两端就要有.通常用符号代表电压,电压得单位就是,简称,符号就是.2、家庭照明电路得电压就是,一节干电池得电压一般就是,对人体安全得电压就是.3、电压表应该与被测用电器联,电流必须从色接线柱(或标有“”号得接线柱)流入,从色接线柱(或标有“”号得接线柱)流出.读数时要明确电压表得,确定它得.如果预先不知道被测电压得大约值,应该先试触最大测量值为V得量程,如果测得得电压不超过3 V,为提高,可以改用最大测量值为V得量程进行测量.4.1 kV= V;1 V= mV;1 mV= μV.5.通常,高于V得电压就会对人得生命造成威胁.6.关于电压,下列说法不正确得就是( )A.电压就是提供电压得装置B.电压就是形成电流得原因C.电源使正电荷聚集在电源负极,使负电荷聚集在正极,从而产生电压D.电路中有电流时,电路两端就一定有电压知识点2 怎样连接电压表7.如图所示,要用电压表测量灯L两端得电压,正确得接法就是( )8.关于电压表与电流表,下列说法正确得就是( )A.电压表与电流表都可以直接接在电源两极上B.电压表与电流表都不可以直接接在电源得两极上C.只有电压表可以直接接在电源两极上D.只有电流表可以直接接在电源两极上9.如果所示得电路中,开关S闭合时,电压表所测得得电压就是( )A.电灯L1两端得电压B.电灯L2两端得电压C.电灯L1与L2两端得电压D.电源电压10.读出下图所示得甲、乙两电压表得示数.甲表示数为V,若接得就是另一量程,则示数为V;乙表示数为V,若接得就是另一个量程,则示数为V.11.某同学有两个量程得电压表(0~3 V与0~15 V),测量由两节已用过得干电池串联组成得电池组得电压时,记录得数据就是10 V,实际电压就是V.12.灯L1、L2并联,电压表测灯L1两端得电压,电流表测通过L1得电流,S为总开关,请将下图得实物按要求连接起来,并画出电路图.(1)如果连接后电压表指针偏转幅度很小,可能得原因就是.(2)如果连接后电压表指针向左偏转,可能得原因就是.13.如图6.1-5所示,电源电压不变,闭合开关S后,灯L1,L2都亮了,过一会儿,其中一盏灯突然灭了,但电流表、电压表得读数都不变,发生这一现象得原因可能就是( ) A.灯L1短路 B.灯L2断路C.灯L2短路D.灯L2断路14.我们知道电压就是形成电流得原因.那么电压又就是怎样形成得呢?为了初步弄清这个问题,小刚查阅了相关资料,并按自己得理解,认为“电流与电压得关系”跟“水流与水压得关系”类似,并绘制了两幅图对比.(1)请您根据对比图,填写下表中与水路对应得部分得名称:(2)我们将这种研究问题得方法称作“类比法”,请您再举一个用类比法研究问题得事例.15.请根据下左图,将实物连接起来。

电工仪表与测量习题册参考答案第一章电工仪表与测量的基本知识第一节常用电工仪表的分类、型号和标志一、填空题1.同类标准量2.仪表可动部分的机械偏转角指示器直读式3.磁电电磁电动感应4.安装便携便携5.便携6.数字数码的形式7.两带微处理器自动测试系统8.9•二、判断题1. X2. V3. X4. V5. V6. X 7X三、选择题1. A2. D3. D4. D5. A四、名词解释1.D19-W答案：表示一只设计序号是19的便携式电动系功率表。

2.1D1-W答案：表示一只设计序号是1的安装式电动系功率表。

3.DX282答案：表示一只设计序号是282的无功电能表。

4.D26~coscp答案：表示一只设计序号是26的便携式电动系功率因数表。

5.19Dl-coscp答案：表示一只设计序号是1的安装式电动系功率因数表。

6.45Tl-coscp答案：表示一只设计序号是1的安装式电磁系功率因数表。

7.D3-Hz答案：表示一只设计序号是3的便携式电动系频率表。

8.62Ll-coscp答案：表示一只设计序号是1的安装式整流系功率因数表。

，9.DD28答案：表示一只设计序号是28的单相电能表。

10.DT12答案：表示一只设计序号是12的三相四线电能表。

11.25C16-A答案：表示一只设计序号是16的安装式磁电系电流表。

12.DS36答案：表示一只设计序号是36的三相三线电能表。

13.T62-V答案：表示一只设计序号是62的便携式电磁系电压表。

14.D3-(p答案：表示一只设计序号是3的便携式电动系相位表。

五、问答题1.电工指示仪表按使用条件分哪几组？各适用于什么条件？答：电工指示仪表按使用条件分A、B、C三组。

A组仪表使用环境温度为0〜40°C，B组仪表-20〜50°C，C组仪表-40〜60°C，相对湿度均为85%范围内。

2.有一块仪表上标有下列符号，请说明各符号的意义。

由符号说出该表的用途。

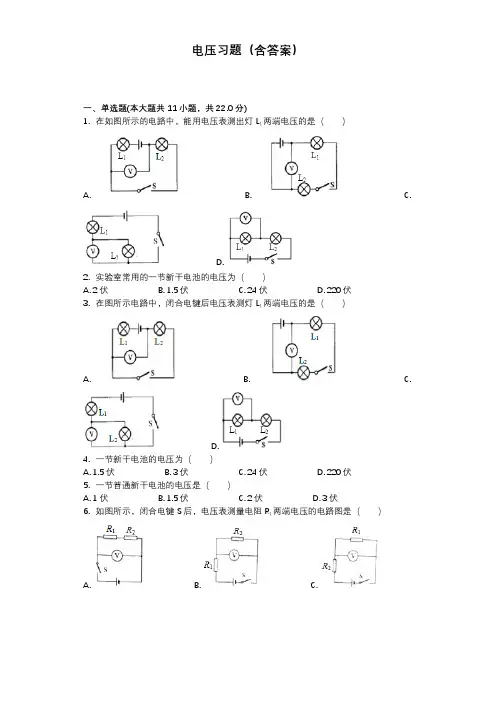

电压习题（含答案）一、单选题(本大题共11小题，共22.0分)1.在如图所示的电路中，能用电压表测出灯L1两端电压的是（）A. B. C.D.2.实验室常用的一节新干电池的电压为（）A.2伏B.1.5伏C.24伏D.220伏3.在图所示电路中，闭合电键后电压表测灯L1两端电压的是（）A. B. C.D.4.一节新干电池的电压为（）A.1.5伏B.3伏C.24伏D.220伏5.一节普通新干电池的电压是（）A.1伏B.1.5伏C.2伏D.3伏6.如图所示，闭合电键S后，电压表测量电阻R1两端电压的电路图是（）A. B. C.D.7.如图所示，闭合电键S电压表示数显示L1两端电压的是（）A. B. C.D.8.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A.5.6V 1.4VB.7V 1.4VC.1.4V 7VD.1.4V 5.6V9.关于电流、电压和电阻，下列说法正确的是（）A.只要将导体连入电路，电路中就有电流B.导体中通过的电流越大，它的电阻越小C.有电流通过的灯泡，其两端一定有电压D.导体两端电压越大，它的电阻越大10.如图所示，开关S闭合后，灯L l、L2都能正常发光，甲、乙是电表，工作都正常，下列说法正确的是（）A.甲是电压表，乙是电流表B.甲是电流表，乙是电压表 C.甲乙都是电压表 D.甲乙都是电流表11.在下列数据中，与实际情况相符的是（）A.人的正常体温是35℃B.安全电压是36VC.我国家庭电路电压是380VD.人感到舒适的温度约为20℃二、填空题(本大题共7小题，共14.0分)12.类比“水路”模型中“水压是使水管中的水定向运动形成水流的原因”，我们很容易理解电压是电路中______ 定向运动形成______ 的原因．如图所示的电路，开关闭合，电压表测的是______ 两端的电压．13.将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极是______ （选填“A”或“B”）；如果想获得2.4V的电压，则需要把______ 节这样的“水果电池” ______ 联起来．14.完成下列单位换算：①3.8V= ______ mV= ______ kV②4000Ω= ______ kΩ= ______ MΩ．15.图，L1和2是串联，表的a端是______ 选填+”或“”）线柱．果电源的总压是V，电压表的示数是4.5V，则L1两的电是______ V．16.人体正常温度是______ ；对人体的安全电压应不超过______ ．17.实验小组的同学按图甲所示的电路图连好电路，闭合开关后电流表和电压表的示数如图乙、丙所示，出现这一故障的原因是______ ，电压表的示数是______V．18.人体安全电压为不高于______ ，120mA= ______ A，1500kW= ______ W．三、实验探究题(本大题共1小题，共6.0分)19.亲爱的同学：你会使用下面的实验仪器吗？（1）如图1所示电表的量程是______ ，接入电路前指针如图所示是因为______ ；如果接入电路中开关闭合后指针如图1所示是因为______ ；（2）如图2所示变阻器是靠改变接入电路中______ 来改变电路中的电阻，从而改变电路中的______ ，滑动变阻器上标有“50Ω2A”的字样，其中50Ω表示的意思是______ ．四、综合题(本大题共1小题，共10.0分)20.如图1所示，V1、V2是两个相同的电压表．当电路正常工作时，电压表V1所用的量程是“0-3V”，电压表V1的读数如图2所示，则读数为______ V，V2读数为5V，根据实验规律推理，灯L2的电压是______ V．电压习题（含答案）【答案】1.D2.B3.D4.A5.B6.C7.A8.A9.C10.B11.D12.自由电荷；电流；L113.B；2；串14. 3.8×103；3.8×10-3；4；4×10-315.-；1.516.37℃；36V17.灯泡L1断路；2.418.36V；0.12；1.5×10619.0～5A；电流表指针没有调零；电流表“正负”接线柱接反了；电阻丝的长度；电流；滑动变阻器的最大阻值为50Ω20.1；4【解析】1.解：A、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故A错误．B、由图可知，电压表测的是两灯串联的总电压，或电源电压，故B错误．C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误．D、由图可知，电压表与L1并联，测出灯L1两端电压，故D正确．故选D．电压表的正确使用方法：①电压表正确测出灯L1两端电压，则电压表与灯L1并联；②连接电压表的时候，电流要从正接线柱入，负接线柱出．本题只要注意电压表的与L1是否并联即可，有时此类题还要关注电压表的接线柱是否正进负出．2.解：一节新干电池的电压1.5V，故ACD错误、B正确；故选B．要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；动力电压为380V；对人体安全的电压为不高于36V．本题依据对生活中常见电压值的了解写出答案，是一道基础题目．3.解：A、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故A错误．B、由图可知，电压表测的是两灯串联的总电压，或电源电压，故B错误．C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误．D、由图可知，电压表接到了L1的两端，测的是L1的两端电压，故D正确．故选D．根据电压表的正确连接方法可知，要使电压表正确测出灯L1两端电压，则电压表应与灯L1并联．本题只要注意电压表与L1是否并联即可，有些类似的题目还要注意接线柱是否做到了正进负出．4.解：一节干电池的电压为1.5V，故A正确、BCD错误．故选A．根据一节干电池的电压进行解答．本题考查了学生对一节干电池电压的记忆，是一道基础题目．5.解：一节干电池的电压为1.5V，故B正确、ACD错误．故选B．根据一节干电池的电压进行解答．本题考查了学生对一节干电池电压的记忆，是一道基础题目．6.A、两只电阻串联，电压表与电源并联，测量电源电压，不符合题意；B、两只电阻串联，电压表与电阻R2并联，测量R2两端电压，不符合题意；C、两只电阻串联，电压表与电阻R1并联，测量R1两端电压，符合题意；D、闭合电键S后，电阻R2被短路，只有电阻R1工作，电压表并联在开关的两端，示数为零，不符合题意．故选C．电压表的内阻非常大，相当于断路，所以电压表要与用电器并联使用，并且使电流从电压表的正接线柱流入，从负接线柱流出．此题考查的是电压表的使用方法，使用电压表或电流表时，一定明确三个问题：串联还是并联，量程合适吗，电流方向正确吗？7.解：A、电压表和L1构成一个方框，电压表测量L1两端的电压．故A正确．B、电压表和电源构成一个方框，电压表测量电源两端的电压．故B错误．C、电压表串联在电路中，能测量出电源电压，故C错误；D、电压表和L2构成一个方框，电压表测量L2两端的电压．故D错误．故选A．采用方框法判断电压表测量哪一个用电器两端的电压．如果电压表和用电器构成一个“方框”，电压表测量这个用电器两端的电压；如果电压表和电源构成一个“方框”，电压表测量电源两端的电压；如果电压表和用电器、电源一起构成一个“方框”，电压表测量这个方框以外的用电器两端的电压．（1）掌握电压表的正确使用：电压表并联在电路中，不要超过电压表的量程，电流从正接线柱流入从负极线柱流出．（2）利用方框法判断电压表测量谁两端的电压．8.解：由题中的图可知：V1测的是电源电压；V2测的是R2两端的电压．即V1的示数应大于V2的示数；V1应选的量程是0～15V，其分度值是0.5V，读数（即电源电压）为7V；V2选的量程是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.4V；所以，电阻R1两端的电压为：U1=U-U2=7V-1.4V=5.6V；故选A．要解答本题需掌握：串联电路两端的总电压等于各部分电路两端的电压之和，以及电压表的读数方法．本题主要考查学生对：串联电路电压的规律，以及电压表的读数方法的了解和掌握，是一道基础题．9.解：A、电路中有电流，则电路中一定有电压，故只要将导体连入电路，电路中不一定有电流；故A错误；B、电阻大小与导体中的电流、导体两端的电压大小无关；故B错误；C、电压是使电路形成电流的原因；故有电流通过的灯泡，其两端一定有电压；故C正确；D、电阻大小与导体中的电流、导体两端的电压大小无关；故D错误；故选C．（1）电压是使电路形成电流的原因；电源是给电路提供电压的装置．（2）导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关．明确电压与电流间的关系，抓住导体的电阻是导体本身具有的一种性质；可解答．10.解：由图可知L1由导线直接接在了电源两端；若甲为电压表则乙表和L2将被短路，甲只能为电流表，两灯应为并联；这时乙若为电流表，则会引起电源短路，乙应为电压表，故B正确；故选B．电流表要和被测用电器串联，电压表和被测用电器并联；可以根据电流表和电压表的使用方法及电路的结构进行分析．本题考查对电路的结构及电表接法的认识，这是解决电学问题的基本能力，应重点掌握．11.A、正常情况下，人的体温在37℃左右，变化幅度很小．此选项不符合实际；B、经验证明，只有不高于36V的电压对人体才是安全的．此选项不符合实际；C、我国家用电器的额定电压为220V，与之配套的家庭电路电压也是220V．此选项不符合实际；D、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，接近20℃．此选项符合实际．故选D．不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．物理学中，对各种物理量的估算能力，也是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义．12.解：（1）电荷的定向移动形成电流；电压是使电路形成电流的原因；（2）电压表使用时，应与用电器并联；图中电压表与灯泡L1并联，故电压表是测量L1两端的电压．故答案为：自由电荷；电流；L1．（1）电荷的定向移动形成电流；电压是使电路形成电流的原因；电路中有电压且电路是通路，电路中才有电流；（2）电压表使用时，应与用电器并联．明确电流形成的原因、理解电压表的使用规则，可解答．13.解：（1）电压表的连接方法，电流必须从正接线柱流入，从负接线柱流出时指针向右偏，故由图可观察到电压表的指针的向右偏转，从而确定与电压表正接线柱相连的B金属片是电池的正极；（2）此时该电压表选择的是小量程，即分度值是0.1V，故此时的示数是1.2V，由串联电路中各部分电压之和等于总电压的特点可知，如果想获得2.4V的电压，则需要把2节这样的“水果电池”串联起来．故答案为：B；2；串．（1）据电压表的正确使用可知，由于它们都有正负接线柱，故我们可以根据指针的偏转情况和所连的接线柱来判断电池的正负极．（2）先判断电压表的量程，而后据分度值判断出示数来，据串联电路电压的规律分析即可判断．本题考查了水果电池的制作和正负极的判断及串联电路电压的规律，是一道实验探究题，中等难度，故同学们应细心处理．14.解：①3.8V=3.8×103mV3.8V=3.8×10-3kV；②4000Ω=4kΩ=4×10-3MΩ．故答案为：①3.8×103，3.8×10-3；②4，4×10-3．根据电压、电阻单位换算的进率关系，可逐一做出换算．在单位换算时，前面的数值作为倍数，再乘以后面的进率，即可得出相应的数值和单位．15.解：电源的正极过小灯L2和小灯泡L1回到电源的负，它们走一条径，故两个灯属串联的；在串联电路中总电压分压之和，故小灯泡L1两端的电为6V-45=5V．从题意获，电源电压6V，电压表测量是小泡L两端的电，故答案为-；15．小灯泡L1与小灯泡L 走一条路径，故它们是串联连接电压表a端连到电源的极，故端是接线柱，b端是正接线柱，串联电路中总电等于各个电压之和结合这特点计出个小灯泡压．此题属于电表量串联路电压特点的一道基性的目，在析时是析出电压表测的是小灯泡L2端的压值，这样才能够得出小泡L两端电压．16.解：人体正常温度是37℃；一般情况下，对人体的安全电压不超过36V．故答案为：37℃，36V．解答本题需要知道人的正常体温，对人体的安全电压值，可直接做出解答．本题考查了学生对生活中知识的掌握并加以应用，是一道基础题．17.解：连好电路闭合开关，发现电压表有示数，电流表没有示数，则可能是与电压表并联的灯泡断路造成；由图知电压表的量程为0～3V，分度值为0.1V，示数为2.4V．故答案为：灯泡L1断路；2.4．电流表没有示数，则应该为断路，电压表有示数，说明与电压表并联的电路断路．本题考查了有关电路故障的分析，是一道中等题．18.解：（1）对人体安全的电压为不高于36V；（2）120mA=120×10-3A=0.12A；（3）1500kW=1500×103W=1.5×106W；故答案为：36V；0.12；1.5×106．（1）对人体安全的电压为不高于36V；（2）电流单位间的换算关系是：1A=103mA=106μA；（3）电功率单位间的换算关系是：1kW=103W=106mW；记住常见电压值，物理量不同单位间的换算，运用不同单位间的具体关系，利用数学上的运算就可解答．19.解：（1）如图1所示电表，上面有符号“A”，说明是电流表，则它的量程是0～5A；接入电路前指针如图所示，是因为电流表指针没有调零；如果接入电路中开关闭合后指针如图1所示，是因为电流表“正负”接线柱接反了；（2）如图2所示变阻器是靠改变接入电路中电阻丝的长度来改变电路中的电阻，从而改变电路中的电流；滑动变阻器上的50Ω表示的意思是滑动变阻器的最大阻值为50Ω．故答案为：（1）0～5A；电流表指针没有调零；电流表“正负”接线柱接反；（2）电阻丝的长度；电流；滑动变阻器的最大阻值是50Ω．（1）根据电表的符号及刻度值可确定其量程；根据指针的位置判断出现这一现象的原因；知道电流表在接入电路时，必须使电流正进负出；（2）了解滑动变阻器的原理及在电路中的调节作用，根据对变阻器铭牌的认识解释50Ω的意思．本题主要考查了电流表和滑动变阻器的认识与使用，本题中的电流表与我们常用电流表不完全相同，要学会辨识．属基本仪器的使用，是我们应该熟练掌握的．20.解：由图可知：电压表V1测量的是L1两端的电压，V2测量的是电源电压，在串联电路中，电源电压等于各部分电压之和，故V2的示数要大于V1的示数，V2选择的是大量程，其示数为5V；电压表V1的示数为1V；灯L2的电压是5V-1V=4V．故答案为：1；4．在串联电路中，电源电压等于各部分电压之和．会识别电路，判断电压表所测的电压值．。

13.5怎样认识和测量电压]一、选择题1.下列关于电压的叙述,错误的是()A.家庭生活用电的电压是220 VB.一节新干电池的电压为1.5 VC.电路中有电流,电路两端一定有电压D.电压只能使自由电子发生定向移动形成电流2.[2020·桂林]据悉,到2020年我国将建立自己的空间站“天宫一号”。

关于空间站所使用的供电装置,你认为最可行的是()A.太阳能电池B.化学蓄电池C.柴油发电机D.风力发电机3.[2020·成都]工作和生活中,手机已成为人们常用的工具。

智能手机的电池电压最接近()A.4 VB.110 VC.220 VD.380 V4.是用电压表测灯泡两端电压的电路,其中电压表连接正确的是()5.如图所示的电路中,当闭合开关S后,小灯泡L1、L2都能发光,其中电压表不能测出L1两端电压的电路是()6.使用均已校零的电压表测量不同规格小灯泡两端的电压时,闭合开关后,电压表分别出现了下列四种情况:①所选量程太大;②所选量程太小;③接线柱接反;④被测电压太高。

如图所示电压表的指针偏转情况能与以上四种情况相对应的排列顺序为()A.丁丙甲乙B.乙丙丁甲C.丙丁乙甲D.丁乙甲丙7.李明同学在一次实验中,用有0~3 V和0~15 V两个量程的电压表测电压时,电压表的“-”接线柱已接入电路,在用0~15 V量程试触时,指针位置如图所示,则下一步的实验操作应该是()A.直接接入c接线柱,然后读数B.直接接入b接线柱,然后读数C.断开开关,接入c接线柱,闭合开关后读数D.断开开关,接入b接线柱,闭合开关后读数8.[2020·内江]若将完好的电流表、电压表、小灯泡连接成如图所示的电路,各处接触良好。

当开关S闭合后,会出现()A.电流表指针明显偏转B.小灯泡发光C.电压表指针明显偏转D.电池被烧坏9.如图所示的电路,L1和L2是两个规格相同的灯泡,闭合开关后,L1不亮,L2亮,电压表有示数,电路故障可能是()A.L1断路B.L1短路C.电压表断路D.电压表短路10.在用电压表测某灯泡两端的电压时,若使用0~3 V的量程,测得的电压值为2.2 V;若使用0~15 V的量程,测得的电压值为2.0 V,那么该灯泡两端的电压是()A.2.2 VB.2.0 VC.2.1 VD.无法确定11.[2019·邵阳]如图所示,要使L1与L2串联,在“〇”处接入电流表或电压表,测量电路中的电流、L1两端的电压。

2021届高考物理必考实验十三：伏安法测量电阻1.常用电表的读数对于电压表和电流表的读数问题,首先要弄清电表量程,然后根据表盘总的刻度数确定精确度,按照指针的实际位置进行读数即可。

(1)0~3 V的电压表和0~3 A的电流表读数方法相同,此量程下的精确度是0.1 V和0.1 A,看清楚指针的实际位置,读到小数点后面两位。

(2)对于0~15 V量程的电压表,精确度是0.5 V,在读数时只要求读到小数点后面一位,即读到0.1 V。

(3)对于0.6 A量程的电流表,精确度是0.02 A,在读数时只要求读到小数点后面两位,这时要求“半格估读”,即读到最小刻度的一半0.01 A。

【最新高考真题解析】1.（2020年全国I卷）某同学用伏安法测量一阻值为几十欧姆的电阻R x，所用电压表的内阻为1 kΩ，电流表内阻为0.5Ω。

该同学采用两种测量方案，一种是将电压表跨接在图（a）所示电路的O、P两点之间，另一种是跨接在O、Q两点之间。

测量得到如图（b）所示的两条U–I图线，其中U与I分别为电压表和电流表的示数。

回答下列问题：（1）图（b）中标记为II的图线是采用电压表跨接在________（填“O、P”或“O、Q”）两点的方案测量得到的。

（2）根据所用实验器材和图（b）可判断，由图线________（填“I”或“II”）得到的结果更接近待测电阻的真实值，结果为________Ω（保留1位小数）。

（3）考虑到实验中电表内阻的影响，需对（2）中得到的结果进行修正，修正后待测电阻的阻值为________Ω（保留1位小数）。

【答案】 (1). O 、P (2). I (3). 50.5 (4). 50.0【解析】【详解】(1)[1]若将电压表接在O 、P 之间，V U U I R Rx=+ 则 x V x VR R U I R R =⋅+ 根据一次函数关系可知对应斜率为x V x VR R R R +。

若将电压表接在O 、Q 之间，电流表分压为 A A U IR =根据欧姆定律变形可知A U IR R I-=解得 A ()U I R R =+根据一次函数可知对应斜率为A ()R R +，对比图像的斜率可知I II k k >所以II 图线是采用电压表跨接在O 、P 之间。

第十六章《电压 电阻》知识点1：电压 1.符号：U2.单位：伏特，简称伏，符号V3.测量工具：电压表 知识点2：电压的测量1.电压表的使用：注意与电流表的使用区别。

2.串、并联电路电压特点：（1）串联：U ＝U 1＋U 2（2）并联：U ＝U 1＝U 2 知识点3：电阻 1．电阻：（1）定义：导体对__电流__阻碍作用的大小，用字母__R__表示（2）单位：欧姆，符号是Ω；1 M Ω＝__106__Ω，1 k Ω＝__103__Ω （3）影响因素：导体的材料、长度、横截面积和温度 【提示】导体电阻的大小由自身的材料、长度、横截面积和温度决定，与是否接入电路、外加电压及通过电流的大小等外界因素无关。

2．滑动变阻器：注意铭牌的含义。

3.探究影响导体电阻大小的因素：导体的电阻是导体本 身的一种性质，它的大小决定于导体的材料、长度、横 截面积和温度，与通过导体的电流和两端的电压无关。

1. 考查热点： 电压表的读数和使用，串、并联电路的电压了规律，半导体和超导体，探究影响电阻大小因素2. 考查题型： 以选择题、填空题、实验题为主3. 备考重点： 串、并联电路的电压规律，电压表的读数和使用考点1：电压表例1 如图所示的电路，当开关S 闭合后，若电阻R 1、R 2并联且能正常工作，则甲表是__电压__(选填“电流”或“电压”)表，乙表测的是__R 2__的__电流__(选填“电流”或“电压”)。

★知识梳理★备考指导 ★突破考点，典例呈现★考纲要求： 1. 电压表的使用.（操作） 2. 串、并联电路电压的规律.（探究） 3. 影响电阻大小的因素.（探究） 4. 半导体的一些特点及半导体材料. (认识)5. 纳米材料. （认识）6. 超导体. （认识）考点2：电路作图例2 请根据实物电路，在虚线框内画出对应的电路图。

考点3：电路故障分析例3 如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为零，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是( A )A．L2断路 B．L2短路C．L1断路 D．L1短路方法点拨：(1)当电压表示数为电源电压时有两种推测：①电压表所测范围电路断路；②电压表所测范围之外的所有用电器都短路。

物理电压和电阻测试题（含答案）一、选择题1．下列关于电阻的说法正确的是（）A. 滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B. 长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大C. 一切导体的电阻都随着温度的升高而增大D. 当导体中电流为零时，导体的电阻也为零【答案】B【解析】【分析】（1）材料、长度、横截面积、温度都影响电阻，而在实际生活中连续改变电阻最方便的办法就是改变长度，所以滑动变阻器是改变连入电路中电阻线的长度来改变电阻的；（2）在长度为1m，横截面积为1mm2，温度为20℃时，做保险丝的铅锑合金比铜电阻大，即保险丝比铜电阻率大；（3）导体的电阻与温度有关，有的导体电阻随温度升高而增大，有的导体电阻随温度的升高而减小；（4）电阻是导体本身的性质，不受外界电流、电压的影响．【解答】A、滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的，是长度而不是横截面积，故A错误；B、保险丝是根据电流的热效应，当电路中电流过大时熔断自己来保护电路的，这说明保险丝比铜的电阻率大，故B正确；C、钨丝、铁丝的电阻随温度的升高而增大，铅芯、玻璃、半导体的电阻随温度的升高而减小，故C错误；D、导体的电阻受材料、长度、横截面积、温度影响，不受外界的电流、电压影响，故D 错误．故选B．【点评】（1）当电阻一定时，电流与电压成正比，当电压为0时，电流也为0，不要误以为电压为0时，电阻变成0了；（2）记住影响电阻大小的四个因素．2．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）A. 电压表V的示数不变，R1断路B. 电压表V的示数不变，R1短路C. 电流表A1的示数不变，R2断路D. 电流表A2的示数不变，R2短路【答案】 C【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A1测R2支路的电流，则电流表A1的示数不变，电流表A2的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有：A、电阻R1断路，R2正常，闭合开关S后，电压表示数不变，电流表A1示数不变，电流表A2示数不变，A不符合题意；B、电阻R1短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A1无示数，电流表A2示数变大，会烧坏电源和电流表A2， B不符合题意；C、电阻R2断路，R1正常，闭合开关S后，电压表示数不变，电流表A1无示数、不变，电流表A2示数变大，C符合题意；D、电阻R2短路，R1正常，闭合开关S后，电源短路，三个电表都无示数，D不符合题意．故答案为：C．【分析】根据电路的并联分析，电压表示数不变，再根据两个电流表会有一个变化，分析电路的故障的位置.3．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，即电流表的示数变小，∵U=IR，∴灯泡两端的电压变小，即V1的示数变小，∵串联电路中总电压等于各分电压之和，且电源电压保持不变，∴滑动变阻器两端的电压变大，即电压表V2的示数变大，∵P=UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗．故选A．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化．4．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。

九年级物理全册小册子新版沪科版：第五节测量电压一、电压1．作用：导体中的电荷在________的作用下做定向运动形成电流。

电路两端的电压是由________提供的。

2．单位：电压的国际单位是________，简称________，符号为V，其他单位有千伏(kV)、毫伏(mV)。

单位换算：1 kV＝________V，1 V＝________mV。

3．几个常见的电压值：一节干电池的电压一般是________V，我国提供给家庭电路的电压是________V。

二、电压表4．认识电压表(1)作用：测量电压。

(2)在电路图中的符号：________。

(3)两个量程：0～3 V量程，分度值为________V；0～15 V量程，分度值为________V。

5.使用规则电压表的使用规则：(1)电压表应与被测电路________；(2)电流从________接线柱流入，从________接线柱流出；(3)待测电压不能超过电压表的________。

6．电压表的读数：首先要确定所用的量程，然后根据量程确认刻度盘上每一大格和每一小格表示的电压值，最后根据指针稳定后所指刻度读出被测电压的大小。

三、探究串联电路中的电压特点7．串联电池组的电压：串联电池组的电压等于各串联电池的电压________。

8．串联电路电压的特点(1)电路设计：(2)进行实验：a．用电压表分别测出AB、BC和AC间的电压，把所测的数据记录在下面的表格中。

b．然后换用不同规格的灯泡，再重复上述实验，把实验数据记录在表格中。

U AB/V U BC/V U AC/V(3)分析论证串联电路中电压的关系：串联电路两端的电压等于各部分电路两端电压的________，即U＝____________________。

9．探究并联电路中电压的特点：(1)电路设计：(2)进行实验：a．用电压表分别测出AB、CD和EF之间的电压，把所测的数据记录在下面的表格中。

b．然后换用不同规格的灯泡，再重复上述实验，把实验数据记录在表格中。

[解析] 电压表连接 点的导线不动，将电压表接 点的一端改接到 点后，电路图如图所示，会发现电压表的正、负接线柱接反了。
方法点拨 在用电压表测电路两端电压时要注意以下两点：
1.必须把电压表并联在被测电路两端，即需要测哪部分电路两端的电压，就把电压表并联在哪部分电路两端；
2.要使电流从电压表的“+”接线柱流入，从“-”接线柱流出（“+”进“-”出）。
（2）当串联电路中各用电器的规格完全相同时，各用电器所分电压完全相等。
2.实验注意事项
（1）连接电路时，先将除电压表以外的其他电路元件连入电路，再把电压表并联在被测用电器两端。 （2）为了避免电路中电压过大而损坏电压表，测量时应先选用较大的量程，如果发现指针偏转过小,示数小于 ，不易读数，再改用较小的量程。一般实验中，可根据电源的电压估计待测电压，从而确定电压表的量程。（3）实验中每次读数后，应断开开关，再改接电压表。
B
[解析] 电路中有电流时，电路两端就一定有电压，但是电路两端有电压，电路中不一定有电流，如电路未闭合时，所以B错误。
知识点2 电压的测量 重点
1.认识电压表
作用
测量电路两端的电压
符号及结构
电压表在电路中的符号为 ，实验室常用的电压表通常有三个接线柱，两个量程
（1）表示该表为电压表；（2）表示用该表测量电压时表盘上示数的单位是伏特
角度3 电路中电压表和电流表的判断 ★★★★
典例9 如图所示，当开关断开时，两灯都不亮；当开关闭合时，两灯都能正常发光。试在图中的“○”处填入适当的电表符号。
[解析] 开关闭合后，若要两灯都能正常发光，电路中的电流路径如图甲所示，由此可知，电流经过电表1，不经过电表2。在电路中，电流表相当于导线，电压表相当于断路，故电表1是电流表，电表2 是电压表。

物理电压和电阻专项测试题（含答案）一、选择题1．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数变小，电压表的示数不变D. 电流表的示数变小，电压表的示数变小【答案】C【解析】【解答】解：∵电压表测电源的电压且电源的电压不变，∴电压表的示数不变；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，∵I= ，R1两端的电压不变；∴R2支路的电流变小，R1支路的电流不变，∵并联电路中干路电流等于各支路电流之和可知，∴干路电流变小，即电流表的示数变小．故选C．【分析】由电路图可知，R1和R2并联，电压表测量电源电压，电流表测干路电流；当滑动变阻器的滑片P向右移动时，电源电压保持不变，电压表的示数不变；根据欧姆定律可知通过R1的电流不变，但通过R2的电流变小，根据并联电路的电流特点可知电流表示数的变化．2．根据生活经验，以下估测最接近实际的是（）A. 人洗澡时感觉舒适的水温约为65℃B. 一节干电池的电压是2VC. 成年人正常步行的速度约为3.9km/hD. 一个鸡蛋重大约是2N【答案】C【解析】【解答】解：A、人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，不可能达到65℃．故A不符合实际；B、一节新干电池的电压是1.5V，故B不符合实际；C、成年人正常步行的速度在1.1m/s=3.96km/h左右．故C符合实际；D、一个鸡蛋的质量大约是50g=0.05kg，重力为G=mg=0.05kg×10N/kg=0.5N，故D不符合实际．故选C．【分析】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项．3．如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有一个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路【答案】 C【解析】【解答】A.闭合开关后，若L1断路，则V1、V2测量电源电压，都有示数，A不符合题意；B.若L1短路，则电流表A有示数，V2有示数，B不符合题意；C.若L2断路，则灯泡上没有电流，只有V2有示数，C符合题意；D.若L2短路，则三电表都有示数，D不符合题意。

一、选择题1．小华用如图所示的电路研究串联电路特点，电源电压保持不变。

闭合开关S ，两电表中只有一个电表有示数，将L 1和L 2交换位置，再闭合开关，两电表均有示数。

已知电路中除了L 1、L 2外，其它电路元件均完好。

下列说法正确的是（ ）A ．可以确定，只有L 1短路B ．可以确定，只有L 1断路C ．可以确定，L 1短路且L 2断路D ．可以确定，L 1断路且L 2短路2．如图所示的电路中，电源电压保持不变。

闭合开关S ，当滑动变阻器1R 的滑片P 向右移动时，总电路和各支路中的电流（I 、1I 、2I ），电压（U 、1U 、2U ），电阻（R 、1R 、2R ）中大小不变的量有（）A ．3个B ．4个C ．5个D ．6个3．关于导体的电阻，如果不考虑温度对电阻的影响，下列说法正确的是（ ） A ．铝导线比铜导线的电阻大B ．粗细相同的两根铝丝，短的比长的电阻大C ．两根铝导线，长的比短的电阻大D ．长度相同的两根铜丝， 细的比粗的电阻大4．两个灯泡以某种方式接在某一电源上。

根据下列现象，能确定这两个灯泡一定并联的是（ ） A ．灯泡的亮度相同 B ．通过灯泡的电流不等 C ．通过灯泡的电流相等D ．灯泡两端的电压相同5．在如图所示的电路中，电源电压保持不变。

若开关S 从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R 1、R 2两端的电压之比为（ ）A．1︰3 B．3︰1 C．3︰4 D．4︰36．如图所示电路，闭合开关S，灯泡L1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度。

现将灯泡L1和L2 位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了7．小明同学在学习过程中整理了如下学习笔记，其中正确的是（）A．验电器是根据异种电荷相互排斥的原理制成的B．物理学中把正电荷定向移动的方向规定为电流方向C．并联电路中的总电压等于各支路电路两端的电压之和D．两个小灯泡串联在电路中，发光越亮的灯泡通过的电流越大8．智能安防已经进入百姓家里，在实体店体验房间里，出门时，在智能锁里设置外出模式相当于开关S闭合。

9.5 电压及其测量同步练习一、单选题1．如图所示，小明将A、B两种不同的金属片分别插人土豆，制成“土豆电池”，闭合开关S，发光二极管发光，电压表有示数。

以下关于电路的理解，说法正确的是（）A．金属片B是电源的正极B．电流从“电池”的A金属片流出C．若发光二极管断路，电压表没有示数D．若断开开关，A、B两金属片间没有电压2．小华在做如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。

他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表指针均不动，若电路只有一处故障，则一定是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路3．在如图所示的电路中，电压表测量的是（）A．灯L1两端的电压B．灯L2两端的电压C．电源两端的电压D．开关S两端的电压4．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表,丙是电流表D．甲、丙是电流表,乙是电压表5．如图所示，能正确地测出小灯泡L1两端电压的电路是( )A． B．C． D．6．如图所示的四个电路中，电流表或电压表连接正确的是( ) A．B．C．D．7．如图所示的电路中，当开关S闭合时，电压表是测量A．L1灯两端的电压B．L2灯两端的电压C．电源电压D．L2灯和电源电压两端电压8．如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是A．电流表、电流表、电压表B．电压表、电流表、电压表C．电压表、电流表、电流表D．电流表、电压表、电流表9．关于电压表的使用，下列叙述中错误的是（）A．电压表要并联在被测电路两端B．被测电压不要超过电压表的量程C．要使电流从正接线柱流入电压表，从负接线柱流出D．绝对不允许不经过用电器而把电压表直接接在电源两极上10．在如图所示的电路中，电键闭合后，不会造成元件损坏的是（）A．B．C．D．二、多选题11．下列说法中正确的是（）A．电路中只要有电流，则电路两端一定有电压B．电荷的移动形成电流C．规定正电荷定向移动的方向为电流的方向D．绝缘体不容易导电是因为绝缘体内没有电荷12．如图所示，下列说法正确的是（）A．断开开关S，若两灯都发光，则甲、乙都是电压表B．断开开关S，若两灯都发光，则甲、乙都是电流表C．闭合开关S，若两灯都发光，则甲、乙都是电压表D．闭合开关S，若两灯都发光，则甲、乙都是电流表三、填空题13．如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是__________表（填“电流”或“电压”）乙表测的是______________（填“电流”或“电压”）。

怎样认识和测量电压练习题精选一、选择题：1、一节干电池的电压是V，照明电路的电压是V，对人体的安全电压不高于V。

2、灯L1和L2串联，先用电压表测灯L1两端的电压，如图所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法（填“正确”或“不正确”），理由是。

3、如图所示的两个电压表，它们的读数分别为U甲= ，U乙= 。

二、填空题：4、图所示的电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（）A.甲接电压表，乙接电流表;B.甲接电流表，乙接电压表;C.甲、乙都接电压表;D.甲、乙都接电流表.5、下列那个电压是不安全的（）A.一节干电池的电压B.36VC.手持移动话的电池两极的电压D.家庭电路的电压6、在图甲的电路中，当闭合开关S后，电路正常工作。

两只电压表指针位置均为图乙所示，则电阻R1、R2两端电压分别是（）A.4.8 V 1.2 V;B.6 V 1.2 V;C.1.2 V 6 V;D.1.2 V 4.8 V.7、某同学在用电压表测电压时，选用了“+”“3”接线柱，读数时却误按照“+”“15”接线柱来读，得到电压值为13.5 V。

则实际值为（）A.4.5 VB.2.7 VC.3.5 VD.1.5 V8、下列说法中，正确的是（）A.电路中只要有电压，就一定会有电流;B.电压是产生电流的必要条件;C.电路中有电源就一定会有持续电流;D.通过导体的电压是形成电流的原因.9、.用电压表测小灯泡两端电压，如图所示的四种电路中，正确的是（）10、如图所示的各电路图中，电流表和电压表的使用均正确的是（）11、在选择电压表的量程时，正确的是（）A.尽可能选择大一些的量程;B.经试触后被测电压不超过小的量程时，尽可能选择小量程;C.尽管选用的量程不同，但对测量结果毫无影响;D.为使测量结果更精确，量程选得越小越好.12、如图所示，电压表所测的是（）A.电源电压;B.灯L1两端的电压;C.灯L2两端的电压;D.灯L1与L2两端的电压.三、实验题：13、将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压。

高电压及测试技术习题（含答案）一、单选题（共40题，每题1分，共40分）1、工频接地电阻为Rg的接地装置，当受到冲击电流作用时，其接地电阻值将(____)。

A、增大B、减小C、不变D、其他三种情况都有可能正确答案：D2、通常110kV线路的保护角α一般不大于(____)度。

A、25B、20C、30D、15正确答案：C3、对于架构式避雷针，其辅助接地装置与主地网的地下连接点到变压器接地线与主地网的地下连接点之间的距离不得小于(____)。

A、15mB、10mC、25mD、20m正确答案：A4、衡量电介质损耗的大小用(____)表示。

A、介质损失角正切值B、电介质极化C、电介质电导D、相对电介质正确答案：A5、空气间隙的长度大到一定程度时，它在工频电压和操作过电压下的击穿特性开始呈现“饱和现象”，尤以电气强度最低的“棒一板”气隙在正极性操作冲击波作用下的击穿特性最为显著，饱和现象开始变得明显的拐点大致处于d=(____)m的范围内。

A、2~3B、8~9C、12~13D、5~6正确答案：D6、由直接雷击或雷电感应而引起的过电压叫做(____)过电压。

A、操作B、大气C、谐振D、暂时正确答案：B7、产生极性效应的间隙形式为(____)。

A、棒—板B、板—板C、球—板D、棒—棒正确答案：A8、330kV线路的分裂数n一般为(____)。

A、8B、2C、4D、6正确答案：B9、避雷针在任意水平面上的保护范围为(____)。

A、矩形B、三角形C、方形VD、圆形正确答案：D10、我国规程中规定线路防雷设计用雷电流波头时间为(____)。

A、1.5μsB、1.2μsC、2.6μsD、2μs正确答案：C11、下列说法正确的是(____)。

A、固体介质的电击穿电压比热击穿电压低B、固体介质的电击穿时间比电化学击穿时间长C、固体介质的电化学击穿电压比电击穿电压高D、其他三项都不对正确答案：D12、为了进一步提高避雷器的灭弧能力，提高工频续流通流能力，降低残压，可用(____)代替普通火花间隙。
