相交流电实验报告

三相交流电实验报告.doc实验目的：1、了解三相交流电的产生和传输方式。

2、学习三相电压的相位关系。

3、掌握三相电路的基本电路分析方法。

4、学习使用CL13B计算机软件进行三相交流电的计算与分析。

实验原理：随着电力需求的不断增加，单相交流电逐渐无法满足电力需求，三相交流电逐渐得到了广泛的应用。

三相交流电是指三个相位、频率相同、大小相同的正弦波交流电信号，其中电压和电流之间的相位差为120度，同时产生在三个互相垂直的线中。

三相交流电的产生主要是通过三相发电机和变压器等设备，同时其传输方式也比单相交流电更为高效。

图1 相位关系图其中，Ua、Ub、Uc表示三相电压, φ表示Ua与Uc电压之间的相位差。

在三相交流电中，常用的电压值是相电压，常用的电流值是线电流，因此在分析三相电路时，需要将三相电压与电流互相转换。

其基本的转换关系如下：三相交流电路中的相电压与线电压之间的关系：基于上述的电路分析方法，可以对三相交流电路进行计算和分析。

实验步骤：1、将实验箱的电源开关打开，将三相电源连接至电源插座，三相电压表和电流表连接至实验箱中的相应接口；2、按照实验箱中的线路连接图，将试验电路搭建好；4、更换不同的负载，记录不同负载下的电路性能；5、拔掉电源插头，并将设备恢复至原状。

实验结果：通过对三相交流电路进行搭建和计算，得出了以下实验结果：1、在连接好线路后，开启电源，三相电压表和电流表均正常工作；2、通过CL13B计算机软件进行计算和分析，得出了每个部分的电路参数，并进行了验证；3、在更换不同负载的情况下，电路性能发生了变化，而且实验结果与计算结果较为吻合；通过对三相交流电的实验，我们了解了三相电源产生的基本原理和电路分析方法，学习了使用CL13B计算机软件进行三相交流电的计算与分析。

同时，通过实验我们也掌握了搭建三相交流电路的方法，并得出了合理的实验结果。

三相交流电不仅广泛应用于电力系统中，而且在工业生产等领域中也得到了广泛的应用。

三相交流电路电压,电流的测量实验报告电路实验报告三相交流电路电压、电流的测量电路实验报告院系班级学号姓名实验名称三相交流电路电压、电流的测量成绩日期2013.12.05 同组者姓名一、实验目的和要求1 、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。

2 、充分理解三相四线供电系统中中线的作用。

二、基本原理1 、三相负载可接成星形（又称“Y ”接）或三角形（又称“△”接）。

当三相对称负载作Y 形联接时，线电压U l 是相电压Up 的在这种情况下，流过中线的电流I 0 =0 ，所以可以省去中线。

倍。

线电流I l 等于相电流I p ，即当对称三相负载△形联接时，有，。

2 、不对称三相负载作Y 联接时，必须采用三相四线制接法，即Y 0 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对三相照明负载，不能无条件地一律采用Y 0 接法。

3 、当不对称负载作△接时，，但只要电源的线电压U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验步骤1 、三相负载星形联接（三相四线制供电）联接实验线路电路，即三相灯组负载经三相自耦调压器接通三相对称电源。

将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。

经检查合格后，开启实验台电源，然后调节调压器的输出，使输出的三相电压为220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。

记录测得的数据，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

表（一）线电流线电压相电压中点电开灯盏数中线电（ A ）（V ）（V ）压U流I 0N0A B C U U U U U U （ AI A I B I C （VAB BC CAA0 B0 C0 ）相相相）Y 0 接平衡负载Y 接平衡负载Y 0 接不平衡负载Y 接不平衡负载Y 0 接B 相断开Y 接 B 相断开Y 接 B 相短路2 、负载三角形联接（三相三线供电）改接线路，检查合格后接通三相电源，并调节调压器，使其输出线电压为220V ，并按表（二）的内容进行测试。

三相电路电压,电流的测量,实验报告三相交流电路电压、电流的分析与测量(含数据处理)三相交流电路电压、电流的分析与测量一、实验目的1(掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。

二、原理说明1接)，当三相对称负载作Y线电流Il 等于相电流Ip，即Ulp Il,IpI0,0，所以可以 ,必须采用三相四线制接法，即Y0倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏;负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y0 接法。

3(当不对称负载作?接时，Il，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验设备及器件调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流(相电流)、中线电流、电源与负载中点的电压，记录之。

并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

图6-3-3-1 路2按图6-3-3-2调节调压器，使其输出线电压为6-3-3-2数据表格要求进行测试图6-3-3-2 三相负载三角形联接的实验线路五、实验报告1(三相负载根据什么条件作星形或三角形连接,答:一般电机功率大于11kw就采(来自: 写论文网:三相电路电压,电流的测量,实验报告)用星,三角启动，否则采用三角形直接启动，一般不采用星形接法。

2(试分析三相星形联接不对称负载在无中线情况下，当某相负载开路或短路时会出现什么情况,如果接上中线，情况又如何,6( 实验是否能证明这一点,Vl响7 并求出线电表6-3-3-1三相负载星形联接实验数据表篇二:三相电路实验报告实验一一、实验名称三相电路不同连接方法的测量二、实验目的:1. 理解三相电路中线电压与相电压、线电流与相电流之间的关系。

2. 掌握三相电路的正确连接方法与测量方法。

电工学实验报告相交流电路的研究《电工学实验报告：三相交流电路的研究》一、实验目的1、深入理解三相交流电路中电源和负载的连接方式。

2、掌握三相交流电路中电压、电流的测量方法。

3、研究三相负载在不同连接方式下的相电压、线电压、相电流和线电流之间的关系。

4、了解三相交流电路中的功率测量方法及功率平衡原理。

二、实验原理1、三相电源三相交流电源由三个频率相同、幅值相等、相位互差 120°的正弦交流电动势组成。

三相电源有星形（Y 形）和三角形（△形）两种连接方式。

在星形连接中，三个电源的末端连接在一起形成中性点 N，从三个首端引出的导线称为相线（俗称火线），分别用 A、B、C 表示。

相线与中性线之间的电压称为相电压，用 UP 表示；相线之间的电压称为线电压，用 UL 表示。

在理想情况下，线电压的幅值是相电压幅值的√3 倍，相位超前相应的相电压 30°。

在三角形连接中，三个电源依次首尾相连，从三个连接点引出的导线就是相线。

三角形连接时，线电压等于相电压。

2、三相负载三相负载也有星形和三角形两种连接方式。

在星形连接的三相负载中，相电流等于线电流；在三角形连接的三相负载中，线电流是相电流的√3 倍，相位滞后相应的相电流 30°。

3、功率测量在三相交流电路中，总功率等于各相功率之和。

有功功率可以通过瓦特表分别测量各相的有功功率后相加得到，也可以通过测量线电压和线电流计算得到。

无功功率和视在功率可以根据有功功率和功率因数计算得出。

三、实验设备1、三相交流电源：提供对称的三相正弦交流电压。

2、交流电压表：用于测量电压。

3、交流电流表：用于测量电流。

4、三相负载箱：包含星形和三角形连接的电阻、电感和电容负载。

5、功率表：用于测量有功功率、无功功率和功率因数。

四、实验内容及步骤1、三相电源的星形连接（1）按照实验电路图将三相交流电源连接成星形。

（2）测量三相电源的相电压和线电压，记录数据。

2、三相负载的星形连接（1）将三相负载连接成星形。

“三相交流电路”实验报告
一、实验目的
本实验的目的是了解三相交流电路的基本知识，利用多电流表，多电
压表和万用表，观察和记录三相交流电路的电压波形和电流波形，研究三
相交流电路的功率、相位移现象和功率因数，掌握三相电路基本理论知识。

二、实验内容
1、在实验室中，建立由三相交流发电机（三相）构成的三相交流电路，清楚每个组件的位置和连接关系。

2、根据实验要求，实验室使用具有多电流表、多电压表和万用表的
仪器，分别对三相交流电路的电压和电流波形进行观察和记录。

3、根据实验要求，使用仪器分别测量三相电路的A、B、C相电压、A、
B、C相电流和总有功功率。

4、根据实验要求，求出三相电路的相位移和功率因数。

三、实验结果
1、三相电压波形记录：
2、三相电流波形记录：
3、三相电路的A?B?C相电压和A?B?C相电流的测量结果如下表：
电压（V）电流（A）
A相280.20.45
B相283.40.57
C相286.60.39
4、三相电路的相位移和功率因数测量结果如下：
相位移正负120度
功率因数0.84
四、实验结论
1、三相交流电路中，每个相的电压和电流都有规律的波动变化，且A?B?C相之间有120°的相位移。

2、三相电路中。

三相交流电路的实验报告三相交流电路的实验报告引言：在现代工业和家庭中，我们经常使用三相交流电来供电。

三相交流电具有稳定、高效的特点，能够满足大功率设备的需求。

为了深入了解三相交流电路的工作原理和特性，我们进行了一系列实验，并在本报告中总结和分析了实验结果。

实验目的：1. 理解三相交流电的基本概念和原理。

2. 掌握三相交流电路的测量方法和仪器使用。

3. 分析三相电路中的功率、电流、电压等参数的关系。

实验装置：我们使用了实验箱、三相电源、三相电动机、三相电表等设备进行实验。

实验箱内部装有三相电源，可以提供稳定的三相交流电。

三相电动机是一个重要的负载，用于模拟实际工业设备的使用情况。

三相电表则用于测量电路中的电流和电压。

实验步骤：1. 连接电路：将三相电源的三个相线分别与实验箱内的三个接线端子相连。

将三相电动机的三个线圈分别与实验箱内的三个接线端子相连。

将三相电表的电流夹子分别夹在电动机的三个线圈上，将电压探头接在电动机的两个线圈之间。

2. 打开电源：打开实验箱的电源开关，使三相电源开始供电。

3. 测量电流：使用三相电表测量电动机的三个线圈的电流，并记录下来。

4. 测量电压：使用三相电表测量电动机两个线圈之间的电压，并记录下来。

5. 分析数据：根据测量得到的电流和电压数据，计算出三相电路中的功率、功率因数等参数，并进行分析。

实验结果与分析：通过实验测量得到的数据，我们可以计算出三相电路中的功率、功率因数等参数。

根据计算结果，我们可以得出以下结论：1. 三相电路中的功率是三个相位功率的和。

这是因为在三相电路中，各相之间的电流和电压存在一定的相位差，导致功率的叠加。

2. 三相电路中的功率因数是功率与视在功率之比。

功率因数越接近1，说明电路的效率越高。

3. 三相电动机的运行效果受到电压和电流的影响。

当电压和电流不平衡时，电动机的运行效果会受到影响，可能会出现噪音、震动等问题。

结论：通过本次实验，我们深入了解了三相交流电路的工作原理和特性。

三相交流电路实验报告1
三相交流电路实验报告1
一、实验目的
本次实验主要目的是探索三相交流电路的理论和实际应用，了解三相交流电路的有效值、峰值和自它们之间的关系，同时，学习如何用三相相位表示等实验操作技能。

二、实验原理
三相交流电路是由三个相位的电压源构成的，三个相位之间相差120°，通过三相发电机，可以获得一定的有效值电压，这些电压的有效值可以通过电压测量装置进行测量。

三相交流有效值电压的峰值为有效值的根号三倍，即V_P=根号3x V_（eff）。

三、实验仪器
本次实验所使用的仪器有：通用电工仪表，示波器，电子模拟器，电阻表，电压表，电压电流探头，电路板等。

四、实验步骤
第一步：组装实验电路。

在实验板上组装三相交流电路，将正弦发生器连接到实验板的输入端，将电压测量装置连接到实验板的输出端，并接上示波器。

第二步：调整正弦发生器的参数。

调整正弦发生器的频率和幅值，以及角度表上的指针，使三相电压之间相差120°。

第三步：测量三相电压值。

在示波器上观察三相的电压波形，然后根据电压测量装置，测量三相电压的平均值和峰值。

第四步：计算三相有效值和峰值之间的关系。

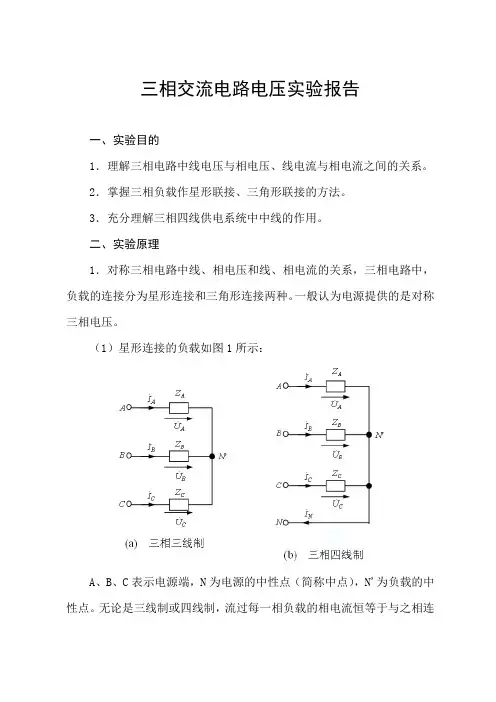

三相交流电路电压实验报告一、实验目的1．理解三相电路中线电压与相电压、线电流与相电流之间的关系。

2．掌握三相负载作星形联接、三角形联接的方法。

3．充分理解三相四线供电系统中中线的作用。

二、实验原理1．对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。

一般认为电源提供的是对称三相电压。

（1）星形连接的负载如图1所示：A、B、C表示电源端，N为电源的中性点（简称中点），N'为负载的中性点。

无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2．不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。

在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。

但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。

在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。

如果三相电路其中一相或两相开路也属于不对称情况。

3．三相负载接线原则连接后加在每相负载上的电压应等于其额定值。

三、实验设备1．灯箱一个(灯泡，220V，25W)(DG04-S)2．交流电压表一个(300V，600V)(DG053)3．交流电流表一个(5A、10A)(DG053)四、实验内容及步骤1．本实验采用线电压为220V的三相交流电源。

三相交流电路及其功率测量实验报告一、实验目的1、深入理解三相交流电路的基本原理和特性。

2、掌握三相电源和负载的连接方式。

3、学会使用功率表测量三相电路的有功功率、无功功率和视在功率。

二、实验原理三相交流电路是由三个频率相同、幅值相等、相位互差 120°的正弦交流电源供电的电路。

在三相电路中，电源和负载的连接方式有星形（Y 形）和三角形（△形）两种。

在星形连接中，三相电源的三个末端连接在一起形成一个中性点，三相负载的一端分别连接到电源的三个相线，另一端连接在一起接到中性点。

在三角形连接中，三相电源的三个相线分别与三相负载依次首尾相连，构成一个闭合回路。

三相电路的功率包括有功功率、无功功率和视在功率。

有功功率是电路中实际消耗的功率，无功功率是用于交换的功率，视在功率是电压和电流的乘积。

三、实验设备1、三相交流电源2、三相负载箱（包括星形和三角形连接的电阻、电感和电容负载）3、功率表4、电压表5、电流表6、导线若干四、实验内容与步骤1、三相电源的星形连接将三相交流电源的三个相线分别连接到负载箱的三个输入端，将负载箱设置为星形连接。

接通电源，使用电压表测量三相电源的线电压和相电压，使用电流表测量线电流和相电流，并记录数据。

2、三相电源的三角形连接将三相交流电源的三个相线与负载箱进行三角形连接。

接通电源，再次测量线电压、相电压、线电流和相电流，并记录数据。

3、功率测量在星形和三角形连接的情况下，分别使用功率表测量三相电路的有功功率、无功功率和视在功率，并记录数据。

五、实验数据记录与处理1、三相电源星形连接时的测量数据｜测量项目｜数值｜｜｜｜｜线电压（V）｜ UAB ＝＿____, UBC ＝＿____, UCA ＝＿____ ｜｜相电压（V）｜ UA ＝＿____, UB ＝＿____, UC ＝＿____ ｜｜线电流（A）｜ IA ＝＿____, IB ＝＿____, IC ＝＿____ ｜｜相电流（A）｜ IAN ＝＿____, IBN ＝＿____, ICN ＝＿____ ｜｜有功功率（W）｜ P ＝＿____ ｜｜无功功率（Var）｜ Q ＝＿____ ｜｜视在功率（VA）｜ S ＝＿____ ｜2、三相电源三角形连接时的测量数据｜测量项目｜数值｜｜｜｜｜线电压（V）｜ UAB ＝＿____, UBC ＝＿____, UCA ＝＿____ ｜｜相电压（V）｜ UA ＝＿____, UB ＝＿____, UC ＝＿____ ｜｜线电流（A）｜ IA ＝＿____, IB ＝＿____, IC ＝＿____ ｜｜相电流（A）｜ IAB ＝＿____, IBC ＝＿____, ICA ＝＿____ ｜｜有功功率（W）｜ P ＝＿____ ｜｜无功功率（Var）｜ Q ＝＿____ ｜｜视在功率（VA）｜ S ＝＿____ ｜根据测量数据，计算三相电路的功率因数：功率因数＝有功功率／视在功率六、实验结果分析1、比较星形连接和三角形连接时的线电压、相电压、线电流和相电流的关系。

《三相交流电路》实验报告
一、实验目的
本实验旨在熟悉三相交流电路的基本原理、掌握三相交流电路中各个
参数的控制原理以及各参数与实际应用之间的关系，掌握三相调压调流的
基本技术，并通过实验操作，使学生理解三相交流电路的性质及其适用范围。

二、实验内容
1、实验原理：三相交流电路是指用三种不同相位的相电压和两个相
电流交错的回路，将电机的能量转换成机械能量的回路。

三相交流电路具
有负载平衡性好、较高的效率、易于控制等优点，因此大都应用于使用电
动机的电气系统。

2、实验仪器：本实验使用试验台，主要由电动机、调压、变频装置、过流保护、电流表、电压表等元件组成。

3、实验步骤：
（1）打开电源开关，供电给电动机，调整调压装置来实现电动机的
最佳工作状态；
（2）检查电动机的工作情况，确定电动机的转速，观察电动机的电
流电压是否平衡；
（3）调整变频装置，使得电动机的转速改变，观察电动机的电流电
压是否随之改变；
（4）适当调节过流保护装置，检查过流保护装置的运行状态，观察
过流保护时的运行情况。

三、实验结果
1、当调压装置调节到最佳工作状态时，电动机的电流电压是平衡的；
2、当变频装置调节时。
