电缆敷设工程量计算表示例-低压

配电、输电电缆敷设工程计算规则工程量计算规则一、直埋电缆沟槽的挖、填土(石)方，除特殊要求外，按照下表规定计算土方量。

直埋电缆沟槽土石方挖填计算表注:①两根以内电缆沟，按照上口宽度600mm、下口宽度400mm、深900mm计算常规土方量(深度按规范的最低标准)。

②每增加一根电缆，其宽度增加170mm。

③土石方量从自然地坪挖起，若挖深大于900mm时，按照设计图示开挖尺寸另行计算。

④挖淤泥、流砂按照本表中数量乘以系数1.5。

二、电缆沟盖板揭(盖)盖板，按每揭或每盖一次以延长米计算，如又揭又盖则按两次计算。

三、电缆保护管铺设根据电缆敷设路径，区别不同敷设方式、敷设位置、管材材质、规格，按照设计图示敷设数量以“10m”为计量单位。

计算电缆保护管长度时，设计无规定者按照以下规定增加保护管长度。

1.横穿马路时，按照路基宽度两端各增加2m。

2.保护管需要出地面时，弯头管口距地面增加2m。

3.穿过建(构)筑物外墙时，从基础外缘起增加1m。

4.穿过沟(隧)道时，从沟(隧)道壁外缘起增加1m。

四、电缆保护管地下敷设，其土石方量有设计图纸的，按照设计图纸计算;无设计图纸的，沟深按照0.9m计算，沟宽按照保护管边缘每边各增加0.3m工作面计算。

五、电缆桥架安装根据桥架材质与规格，按照设计图示安装数量以“10m”为计量单位。

六、组合式桥架安装按照设计图示安装数量以“片”为计量单位;复合支架安装按照设计图示安装数量以“副”为计量单位。

七、电缆敷设根据电缆敷设环境与规格，按照设计图示单根敷设数量以“10m”为计量单位。

1.竖井通道内敷设电缆长度按照电缆敷设在竖井通道垂直高度以延长米计算工程量。

2.预制分支电缆敷设长度按照敷设主电缆长度计算工程量。

3.计算电缆敷设长度时，应考虑因波形敷设、弛度、电缆绕梁(柱)所增加的长度以及电缆与设备连接、电缆接头等必要的预留长度。

预留长度按照设计规定计算，设计无规定时按照下表规定计算。

电缆敷设附加长度计算表八、电缆头制作安装根据电压等级与电缆头形式及电缆截面，按照设计图示单根电缆接头数量以“个”为计量单位。

电缆敷设计算工程量需增加长度的规定
电缆安装工程量计算公式；L=（水平长度+垂直长度+各种预留长度）*（1+2.5%电缆曲折折弯余系数）
1、电缆敷设驰度、泼形弯度、交叉预留电缆全长的2.5%（即公式后半段的系数）.
2、电缆进入建筑物预留规范规定规定最小值2米。

3、电缆进入沟内或吊架时上下预留范围规定最小值1.5米。

4、变电所进线、出线预留范围规定最小值1.5米。

5、电力电缆终端头预留检修余量最小值1.5米。

6、电缆中间接头盒预留检修余量最小值两端个各2米。

7、电缆进控制、保护屏及模拟盘等预留盘面的半周长。

8、高压开关柜及低压配电盘、箱预留盘下出线2米。

9、电缆至电动机预从电机接线盒起3,米。

11、电缆绕过梁柱等增加长度按实际算，12、电梯电缆与电缆架固定点预留规范个规定最小值每处0.5米。

电缆的预留长度是电缆敷设长度的组成部分，应计入度量的电缆长度工程量之内。

如果在计算电缆敷设长度时，忽略了各种预留长度的增加，就有可能造成敷设施工时电缆长度不够，或者是卡兰使用进行检修时因无余量而无法操作。

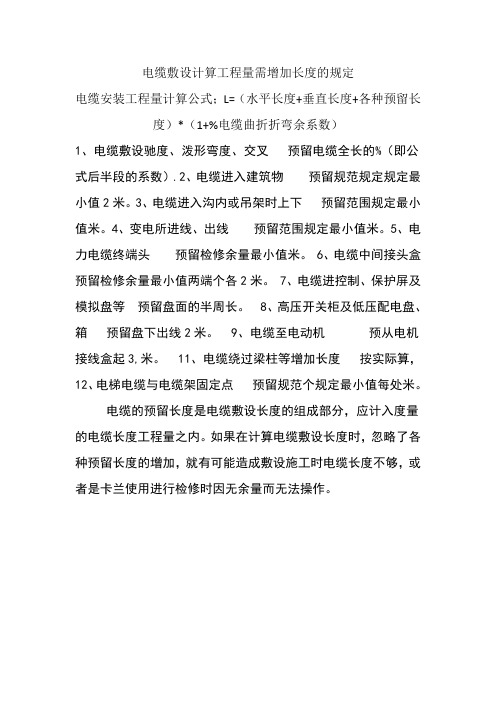

电缆敷设计算工程量需增加长度的规定
电缆安装工程量计算公式；L=（水平长度+垂直长度+各种预留长度）*（1+%电缆曲折折弯余系数）
1、电缆敷设驰度、泼形弯度、交叉预留电缆全长的%（即公式后半段的系数）.
2、电缆进入建筑物预留规范规定规定最小值2米。

3、电缆进入沟内或吊架时上下预留范围规定最小值米。

4、变电所进线、出线预留范围规定最小值米。

5、电力电缆终端头预留检修余量最小值米。

6、电缆中间接头盒预留检修余量最小值两端个各2米。

7、电缆进控制、保护屏及模拟盘等预留盘面的半周长。

8、高压开关柜及低压配电盘、箱预留盘下出线2米。

9、电缆至电动机预从电机接线盒起3,米。

11、电缆绕过梁柱等增加长度按实际算，12、电梯电缆与电缆架固定点预留规范个规定最小值每处米。

电缆的预留长度是电缆敷设长度的组成部分，应计入度量的电缆长度工程量之内。

如果在计算电缆敷设长度时，忽略了各种预留长度的增加，就有可能造成敷设施工时电缆长度不够，或者是卡兰使用进行检修时因无余量而无法操作。

关于电缆预留量的问题按照<全国统一安装工程预算工程量计算规则>问题1：第3点，“电缆进入沟内或吊架时引上(下)预留”中，引上(下)预留，怎么理解？是否引上算一次1.5米，引下也算一次1.5米？那就是两次了共3米？其实是当电缆进去后，必然要断开做终端头进行接线的，所以不存在进去又出来；规则里是指电缆可能从下今日盘柜，也可能从下进，所以理解原话是进出实际发生是才计算；理解原话应为：，“电缆进入沟内或吊架时引上(或下)预留”；中间加了一个“或”真相就不会混淆了！问题2：电缆进入盘柜，当第5、8点同时发生，即“进入高压开关柜及低压配电盘、箱，又做电力电缆终端头，”预留量是否2+1.5=3.5米？所以要根据实际发生，根据可能有一下四种组合：3、电缆预留量：假定项目：落地式配电柜高2米*宽0.8米*厚0.6米电缆顺电缆沟从下面进入配电箱电缆总量=（己按图算至配电箱底+进箱预留量）*（1+2.5%）问题：预留量：答案4个：1.预留=高+宽=2+0.8=2.82.预留=高+宽+电缆头=2+0.8+1.5=4.33.预留=2 （盘下进出线，定额规定）=24.预留量=2+1.5（箱预留+电缆头）=3.51、关于电缆敷设中套用垂直通道定额2-622子目与普通电缆子目2-618如何界定：（安徽或全国200 0安装定额）现工程中电缆使用量较多，我公司在一幢18层高层建筑中，电缆敷设在电气竖井中竖直的桥架内（说明：电气竖井每层为长1.8M、宽1.5m、层高为2.9m，且每层竖井有顶及底板，预留桥架洞口，以后做防火封堵）人可以站在井内操作。

）问：这种电缆敷设工艺能否套用竖直通道定额子目？何种情况下套取竖直通道子目。

2：DN100的消防管安装，工艺方式为沟槽连接，使用成品的卡箍及三通、弯头等管件，定额使《安徽省2003补充定额》定额子目为B8-56，及B8-63子目，对管件定义发生分歧：工程内容：如安装DN100管道200米，弯头及三通合计36个，弯头及三通用卡箍78个，直管段管道用卡箍直接连接，使用卡箍40个。

电缆计算表
序号项目名称预留长度输入数据数量长度说明计算电缆长度167.6
1电缆敷设驰度、弯曲、交叉 2.50%电缆长度167.6 4.19按全长计算
2电缆进入建筑物2m建筑物数量0规程规定最小值
3电缆进入沟内或吊架时引上余值 1.5m电缆沟数量0规程规定最小值
4变电所进线、出线 1.5m变电所数量0规程规定最小值
5电力电缆终端头 1.5m电缆根数0检修余量
6电缆中间接头盒两端各留2m电缆头中间数4检修余量
7电缆进控制及保护屏高+宽控制箱半周长0按盘面尺寸
8高压开关柜及低压动力配电盘 2.0m配电盘数量0盘下进出线
9电缆至电动机0.5m电动机数量0不包括接线盒至地坪间距离10厂用变压器 3.0m变压器数量0从地坪起算
11车间动力箱 1.5m动力相数量0从地坪起算
12电梯电缆与电缆架固定点每处0.5m电缆固定架0规范最小值
电缆合计175.79。

电缆长度计算：关于电缆预留量的问题按照<全国统一安装工程预算工程量计算规则>序号项目预留长度(附加) 说明1 电缆敷设驰度、波形弯度、交叉 2.5% 按电缆全长计算2 电缆进入建筑物 2.0m 规范规定最小值3 电缆进入沟内或吊架时引上(下)预留 1.5m 规范规定最小值4 变电所进线、出线 1.5m 规范规定最小值5 电力电缆终端头 1.5m 检修余量最小值6 电缆中间接头盒两端各留 2.0m 检修余量最小值7 电缆进控制、保护屏及模拟盘等高+宽按盘面尺寸8 高压开关柜及低压配电盘、箱 2.0m 盘下进出线9 电缆至电动机 0.5m 从电机接线盒起算10 厂用变压器 3.0m 从地坪起算11 电缆绕过梁柱等增加长度按实计算按被绕物的断面情况计算增加长度12 电梯电缆与电缆架固定点每处0.5m 规范最小值问题1：第3点，“电缆进入沟内或吊架时引上(下)预留”中，引上(下)预留，怎么理解？是否引上算一次1.5米，引下也算一次1.5米？那就是两次了共3米？其实是当电缆进去后，必然要断开做终端头进行接线的，所以不存在进去又出来；规则里是指电缆可能从下进入盘柜，也可能从下进，所以理解原话是进出实际发生是才计算；理解原话应为：，“电缆进入沟内或吊架时引上(或下)预留”；中间加了一个“或”真相就不会混淆了！问题2：电缆进入盘柜，当第5、8点同时发生，即“进入高压开关柜及低压配电盘、箱，又做电力电缆终端头，”预留量是否2+1.5=3.5米所以要根据实际发生，根据可能有一下四种组合：3、电缆预留量：假定项目：落地式配电柜高2米*宽0.8米*厚0.6米电缆顺电缆沟从下面进入配电箱电缆总量=（己按图算至配电箱底+进箱预留量）*（1+2.5%）问题：预留量：答案4个：1.预留=高+宽=2+0.8=2.82.预留=高+宽+电缆头=2+0.8+1.5=4.33.预留=2 （盘下进出线，定额规定）=24.预留量=2+1.5（箱预留+电缆头）=3.51、关于电缆敷设中套用垂直通道定额2-622子目与普通电缆子目2-618如何界定：（安徽或全国2000安装定额）现工程中电缆使用量较多，我公司在一幢18层高层建筑中，电缆敷设在电气竖井中竖直的桥架内（说明：电气竖井每层为长1.8M、宽1.5m、层高为2.9m，且每层竖井有顶及底板，预留桥架洞口，以后做防火封堵）人可以站在井内操作。

北京12定额章节说明及定额解释章节说明册说明一、第四册《电气设备安装工程》（以下简称本定额）适用于工业与民用建筑项目中的10kV以下电气设备安装工程。

二、二、架空线路工程中的钢管杆基础，执行第一部分《房屋建筑与装饰工程预算定额》相应项目。

三、三、灯具安装工程中的组立铁杆基础，执行第一部分《房屋建筑与装饰工程预算定额》相应项目。

四、四、本定额设备安装未包括基础浇注及二次灌浆，基础浇注执行第一部分《房屋建筑与装饰工程预算定额》相应项目；二次灌浆执行第三册《静置设备与工艺金属结构制作安装工程》相应项目。

五、五、排管敷设定额中未包括土方、砌筑、混凝土、模板、钢筋等项目，均执行第四部分《市政工程预算定额》相应项目。

六、六、有关规定：七、本定额均不包括施工、试验、空载、试车用水和用电，已含在第一部分《房屋建筑与装饰工程预算定额》相应项目中。

带负荷试运转、系统联合试运转及试运转所需油（油脂）、气等费用，由发承包双方另行计算。

八、七、建筑物檐高：九、建筑物檐高以室外设计地坪标高作为计算起点。

十、 1.平屋顶带挑檐者，算至挑檐板下皮标高；十一、 2.平屋顶带女儿墙者，算至屋顶结构板上皮标高；十二、 3.坡屋面或其他曲面屋顶均算至墙的中心线与屋面板交点的高度；十三、 4.阶梯式建筑物按高层的建筑物计算檐高；十四、 5.突出屋面的水箱间、电梯间、亭台楼阁等均不计算檐高。

十五、八、通用安装工程费用标准详见附录（二）。

第八章电缆说明一、本章包括：电力电缆、控制电缆、电缆保护管、电缆沟铺砂盖保护板（砖）及移动盖板、电缆终端头、电缆中间头、防火堵洞、防火隔板、防火涂料、电缆分支箱、电缆沟挖填土等11节共403个子目。

二、电缆敷设定额，是按平原地区和厂内电缆工程的施工条件编制的，不适用在积水区、水底、井下等特殊条件下的电缆敷设。

三、电缆在一般山地、丘陵地区敷设时，其定额人工工日乘以系数。

该地段所需的施工材料，如固定桩、夹具等按实计算。

安装⼯程预算-第三章动⼒⼯程设备电缆计算⽅法及计算实例第三章动⼒⼯程动⼒⼯程是⽤电能作⽤于电机来带动各种设备和以电能为能源⽤于⽣产的电⽓装置，动⼒⼯程由成套的电⽓设备，⼩型的或单个分散安装的控制设备、保护设备、测量仪表、母线、电缆敷设、配管、配线、接地装置等组成。

第⼀节控制设备及低压电器⼀、各种开关的安装，常⽤开关有：控制开关、熔断器、限位开关、控制、接触起动器、电磁铁、快速⾃动开关、按钮、电笛、电铃、⽔位电⽓信号装置等。

1、定额单位：“个”或“台”2、⼯程量计算：按施⼯图中的实际数量计算。

⼆、低压控制台、屏、柜、箱等安装1、定额单位：⽆论明装、暗装、落地、嵌⼊、⽀架式安装⽅式，不分型号、规格，均以“台”计量。

2、⼯程量计算：按施⼯图中的实际数量计算。

3、落地、⽀架安装的设备均未包括基础槽钢、⾓钢及⽀架的制作、安装。

1）基础槽钢、⾓钢的制作：按施⼯图设计尺⼨计算重量，以“100kg”计量，执⾏铁构件制作项⽬。

2）基础槽钢、⾓钢的安装：按施⼯图设计尺⼨计算长度，以“⽶”计量3）⽀架制作、安装：按施⼯图设计尺⼨计算重量，以“100kg”计量，执⾏铁构件制作、安装项⽬。

4、焊（压）接接线端⼦进出配电箱、设备的接头需考虑焊（压）接接线端⼦时，以“个”计量。

根据进出配电箱、设备的配线规格、根数计算，参看例题2的计算。

5、盘柜配线――――选学盘柜配线是指⾮标准盘柜现场制作时，配电盘柜内组装各种电器元件之间的线路连接，不包括配电盘外部的引⼊线。

定额不分导线材质，只按配线导线的截⾯⼤⼩划分⼦⽬。

1）盘柜配线⼯程量，以“m”计量。

可采⽤下式计算配线长度：单线长度(m)＝配电盘、柜半周长(m)×配线根数式中，配线根数是指盘柜内部电器元件之间的连接线的根数。

2）盘柜配线定额只适⽤于盘上⼩设备元件的少量现场配线，不适⽤于⼯⼚的设备修、配、改⼯程。

第⼆节电机电机系指在动⼒线路中的发电机和电动机。

对于电机本体安装⼯程量，均执⾏第⼀册《机械设备安装⼯程》定额；⽽对电机的检查接线、电机调试均执⾏第⼆册有关定额内容。
