混凝土路面评定资料

混凝土路面平整度评定标准一、前言混凝土路面是公路交通建设中重要的组成部分，其平整度是影响行车安全和舒适性的重要因素。

因此，对混凝土路面的平整度进行科学、合理、准确的评定具有重要的实际意义。

二、评定方法混凝土路面平整度的评定方法主要有四种，包括人工水准仪法、自动水准仪法、三维激光扫描法和摄像机光栅法。

1. 人工水准仪法人工水准仪法是一种传统的评定方法，其基本原理是通过人工水准仪来测量混凝土路面的高度差。

该方法具有简单、易操作、成本低等优点，但是其评定速度较慢，且精度受人工因素影响较大，不能满足现代化公路建设的需要。

2. 自动水准仪法自动水准仪法是一种相对较新的评定方法，其基本原理是通过自动水准仪来测量混凝土路面的高度差。

该方法具有评定速度快、准确性高等优点，但是需要专业的技术人员进行操作，成本较高，难以适用于大规模的路面评定。

3. 三维激光扫描法三维激光扫描法是一种高精度、高速度、非接触式的评定方法，其基本原理是通过激光扫描仪来获取混凝土路面的三维坐标数据，然后利用计算机软件进行数据处理和分析。

该方法具有评定速度快、精度高、自动化程度高等优点，但是设备成本较高，需要专业的技术人员进行操作。

4. 摄像机光栅法摄像机光栅法是一种基于数字图像处理技术的评定方法，其基本原理是通过摄像机和光栅传感器来获取混凝土路面的图像数据，然后利用计算机软件进行数据处理和分析。

该方法具有评定速度快、准确性高、自动化程度高等优点，但是需要高分辨率的摄像机和光栅传感器，设备成本较高。

三、评定标准评定混凝土路面平整度的标准主要有国家标准、行业标准和地方标准等，其中以国家标准为主导。

1. 国家标准国家标准《公路工程混凝土路面施工与验收规范》（GB 50497-2009）规定了混凝土路面平整度的评定标准，其主要内容包括平整度等级、平整度指标、评定方法、评定周期等。

（1）平整度等级根据混凝土路面的使用要求和交通流量等级，国家标准将混凝土路面的平整度等级分为I、II、III三个等级。

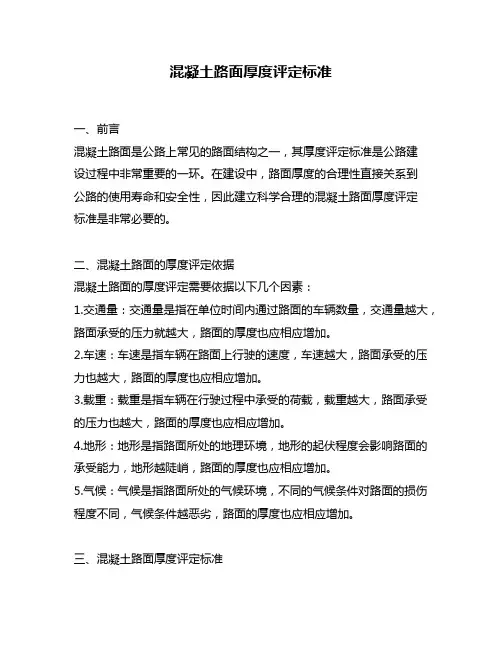

混凝土路面厚度评定标准一、前言混凝土路面是公路上常见的路面结构之一，其厚度评定标准是公路建设过程中非常重要的一环。

在建设中，路面厚度的合理性直接关系到公路的使用寿命和安全性，因此建立科学合理的混凝土路面厚度评定标准是非常必要的。

二、混凝土路面的厚度评定依据混凝土路面的厚度评定需要依据以下几个因素：1.交通量：交通量是指在单位时间内通过路面的车辆数量，交通量越大，路面承受的压力就越大，路面的厚度也应相应增加。

2.车速：车速是指车辆在路面上行驶的速度，车速越大，路面承受的压力也越大，路面的厚度也应相应增加。

3.载重：载重是指车辆在行驶过程中承受的荷载，载重越大，路面承受的压力也越大，路面的厚度也应相应增加。

4.地形：地形是指路面所处的地理环境，地形的起伏程度会影响路面的承受能力，地形越陡峭，路面的厚度也应相应增加。

5.气候：气候是指路面所处的气候环境，不同的气候条件对路面的损伤程度不同，气候条件越恶劣，路面的厚度也应相应增加。

三、混凝土路面厚度评定标准混凝土路面的厚度评定需要根据上述因素综合考虑，下面是混凝土路面厚度评定标准的详细说明。

1. 交通量交通量是影响混凝土路面厚度的重要因素之一。

根据不同的交通量，混凝土路面的厚度评定标准如下：（1）轻型交通量（每天不超过1000辆）：路面厚度应不小于20cm。

（2）中型交通量（每天1000-5000辆）：路面厚度应不小于22cm。

（3）重型交通量（每天5000辆以上）：路面厚度应不小于25cm。

2. 车速车速是影响混凝土路面厚度的重要因素之一。

根据不同车速，混凝土路面的厚度评定标准如下：（1）低速公路（车速不超过60km/h）：路面厚度应不小于20cm。

（2）中速公路（车速60-80km/h）：路面厚度应不小于22cm。

（3）高速公路（车速80km/h以上）：路面厚度应不小于25cm。

3. 载重载重是影响混凝土路面厚度的重要因素之一。

根据不同的载重，混凝土路面的厚度评定标准如下：（1）轻型车辆（单轴荷载不超过10吨）：路面厚度应不小于20cm。

水泥混凝土路面的检验
（一）主要检验内容
主要检验内容包括：水泥混凝土面板的弯拉强度、板厚度、平整度、抗滑构造深度、相邻板高差、纵横缝顺直度、中线平面偏位、路面宽度、纵断高程和路面横坡。

（二）水泥混凝土面层实测项目
（1）弯拉强度：各级公路的弯拉强度应在合格标准之内，按水泥混凝土弯拉强度评定标准检查。

（2）板厚度：按路面结构层厚度评定标准检查，每200m每车道检测2处。

（3）平整度：用平整度仪按全线每车道连续检测，每100m计算标准偏差、国际平整度指数。

除高速公路一级公路以外的其他公路的平整度也可用3m直尺检测，半幅车道板带每200m检测2处×10尺，最大间隙为5mm.
（4）抗滑构造深度：用铺砂法进行检测，每200m检测1处。

（5）相邻板高差：抽量为每条胀缝检测2点；每200m抽纵、横缝各2条，每条检测2点。

（6）纵横缝顺直度：纵缝20m拉线，每200m检测4处；横缝沿板宽拉线，每200m检测4处。

（7）中线平面偏位：用经纬仪进行检测，每200m检测4点。

（8）路面宽度：各级公路的路面宽度的允许偏差为+20～-20mm.每200m检测4处。

（9）纵断高程：用水准仪进行检测，每200m检测4个断面。

（10）路面横坡：用水准仪进行检测，每200m检测4个断面。

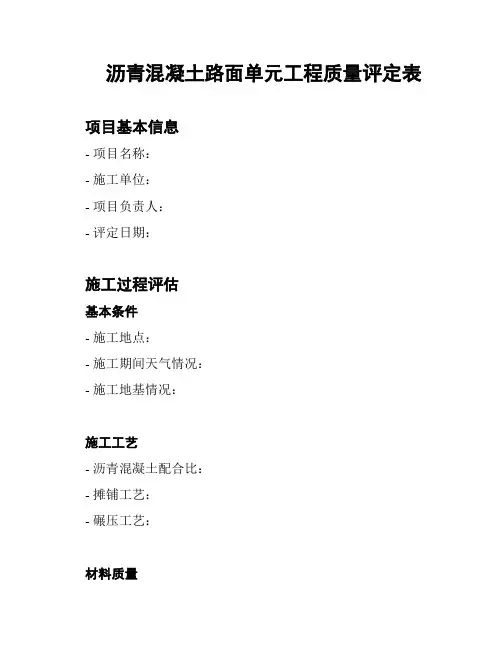

沥青混凝土路面单元工程质量评定表
项目基本信息
- 项目名称：
- 施工单位：
- 项目负责人：
- 评定日期：
施工过程评估
基本条件
- 施工地点：
- 施工期间天气情况：
- 施工地基情况：
施工工艺
- 沥青混凝土配合比：
- 摊铺工艺：
- 碾压工艺：
材料质量
- 沥青质量：
- 骨料质量：
- 沥青混凝土配合比：
- 抗剥落剂使用情况（如适用）：- 加热设备质量：
施工质量
- 摊铺质量：
- 碾压质量：
- 边沟设置情况：
园林景观评估
绿化工程
- 绿化概况：
- 植物选择与配置：
- 养护情况：
照明工程
- 照明设施配置：
- 照明效果：
- 维护状况：
安全评估
安全设施
- 交通标志配置：
- 隔离设施设置：
- 防撞护栏设置：
天然灾害防范
- 排水系统：
- 抗洪设计（如适用）：
- 防滑设计：
评定结果
根据对以上项目的评估，综合考虑施工过程、材料质量、施工质量、园林景观和安全情况等各方面因素，对沥青混凝土路面单元工程进行质量评定如下：
- 优秀：
- 良好：
- 合格：
- 不合格：
评定依据
- 国家相关标准：
- 工程验收规范：
后续工作建议
- 针对评定结果中不合格或存在问题的项目，提出整改措施和建议：
- 调整施工工艺或材料配比等方面的改进措施：
- 加强安全设施和天然灾害防范措施：。

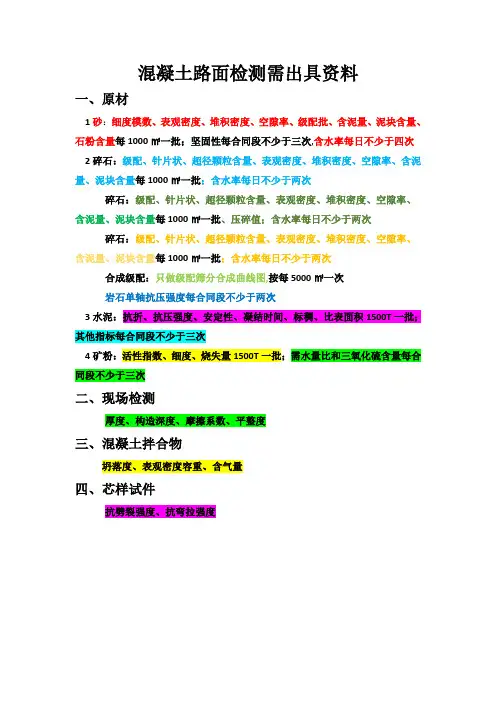

混凝土路面检测需出具资料
一、原材
1砂：细度模数、表观密度、堆积密度、空隙率、级配批、含泥量、泥块含量、石粉含量每1000㎥一批；坚固性每合同段不少于三次,含水率每日不少于四次
2碎石：级配、针片状、超径颗粒含量、表观密度、堆积密度、空隙率、含泥量、泥块含量每1000㎥一批；含水率每日不少于两次
碎石：级配、针片状、超径颗粒含量、表观密度、堆积密度、空隙率、含泥量、泥块含量每1000㎥一批、压碎值；含水率每日不少于两次碎石：级配、针片状、超径颗粒含量、表观密度、堆积密度、空隙率、含泥量、泥块含量每1000㎥一批；含水率每日不少于两次
合成级配：只做级配筛分合成曲线图,按每5000㎥一次
岩石单轴抗压强度每合同段不少于两次
3水泥：抗折、抗压强度、安定性、凝结时间、标稠、比表面积1500T一批；其他指标每合同段不少于三次
4矿粉：活性指数、细度、烧失量1500T一批；需水量比和三氧化硫含量每合同段不少于三次
二、现场检测
厚度、构造深度、摩擦系数、平整度
三、混凝土拌合物
坍落度、表观密度容重、含气量
四、芯样试件
抗劈裂强度、抗弯拉强度。

宝程线郑桥至程岙改造工程分项工程检验申请和中间交验审批表承包单位：宇杰集团股份有限公司合同号：01监理单位：衢州万通交通工程监理有限公司编号：浙路（GL）105浙江省交通厅工程质量监督站监制宝程线郑桥至程岙改造工程水泥砼面层现场质量检验报告单（一）承包人：宇杰集团股份有限公司合同号：01监理单位：衢州万通交通工程监理有限公司工程编号：浙路（ZJ）701-1注：1、本表签字人员一般应指单位工程的相关人员（检验负责人除外）浙江省交通厅工程质量监督站宝程线郑桥至程岙改造工程水泥砼面层现场质量检验报告单（二）承包人：宇杰集团股份有限公司合同号：01监理单位：衢州万通交通工程监理有限公司工程编号：浙路（ZJ）701-2注：1、本表签字人员一般应指单位工程的相关人员（检验负责人除外）浙江省交通厅工程质量监督站宝程线郑桥至程岙改造工程施工放样现场记录表承包人：宇杰集团股份有限公司合同号：01监理单位：衢州万通交通工程监理有限公司编号：浙路（JS）101施工放样示意图：浙江省交通厅工程质量监督站宝程线郑桥至程岙改造工程自检现场检测记录表承包单位：宇杰集团股份有限公司合同号：01监理单位：衢州万通交通工程监理有限公司编号：浙路（JS）107浙江省交通厅工程质量监督站宝程线郑桥至程岙改造工程水泥砼路面基本要求检查记录承包单位：宇杰集团股份有限公司合同号：01监理单位：衢州万通交通工程监理有限公司编号：浙路（JS）501浙江省交通厅工程质量监督站宝程线郑桥至程岙改造工程路面水泥砼施工原始记录承包单位：宇杰集团股份有限公司合同号：01监理单位：衢州万通交通工程监理有限公司编号：浙路（JS）502浙江省交通厅工程质量监督站宝程线郑桥至程岙改造工程路面水泥砼配料通知单承包单位：宇杰集团股份有限公司合同号：01监理单位：衢州万通交通工程监理有限公司编号：浙路（JS）503浙江省交通厅工程质量监督站宝程线郑桥至程岙改造工程水泥混凝土面层分项工程质量检验评定表承包人：宇杰集团股份有限公司所属单位工程：质检单编号：浙路（ZP）106[701]工程部位：监理单位：衢州万通交通工程监理有限公司所属分部工程：（桩号、墩台号、孔号）：年月日精品文档检验负责人：检测：记录：复核：浙江省交通厅工程质量监督站精品文档精品文档。

水泥混凝土路面施工中的验收标准与质量评定随着城市化的不断推进和交通路网的不断完善，水泥混凝土路面的建设也日益增多。

然而，为了确保建设的道路质量和安全性，水泥混凝土路面施工的验收标准和质量评定变得尤为重要。

本文将从验收标准和质量评定两个方面进行探讨，以期给读者提供相关的知识和指导。

验收标准水泥混凝土路面施工的验收标准是指在施工过程中对相应指标进行检查和评估，以确保道路建设符合规定的技术要求。

常见的验收标准包括以下几个方面：1. 路面平整度路面平整度是指路面表面的平整程度，通常用高差和均匀度来评定。

高差是指路面表面与设定标高之间的差值，均匀度则是指路面表面坡度的变化情况。

根据国家标准，在水泥混凝土路面施工中，高差应控制在一定的范围内，均匀度要求在一定的偏差值内。

2. 路面密实度路面的密实度是指路面材料在施工过程中经过排水、压实、养护等工序后的致密程度。

通常通过观察表面是否有裂缝、鼓包等现象，以及对材料的采样进行室内试验来评定。

3. 路面强度水泥混凝土路面的强度是指它对车辆和行人的荷载能力。

强度的评定需要进行采样检验，检验过程中应根据规定的试验标准进行压力测试，以确保路面满足设计要求。

质量评定水泥混凝土路面施工的质量评定是指在验收过程中，对施工质量进行全面的评估和分析，以确定施工是否达到了预期的要求。

常用的质量评定方法包括以下几个方面：1. 施工工艺施工过程中，应按照规范要求进行材料配比、砼浇筑、压实等工序。

施工工艺的良好执行是保证路面质量的基础。

2. 施工设备施工设备的选择和使用对路面质量有直接影响。

例如，选择合适的搅拌车和摊铺机能够保证砼的均匀性和路面的平整度。

3. 环境条件施工环境条件对路面质量也有着重要的影响。

例如，施工时的温度、湿度等因素都应在规定的范围内。

4. 施工质量控制施工过程中，应根据规范要求进行质量控制，包括对原材料和现场进行检测和抽样试验，以确保施工的质量与要求一致。

总结水泥混凝土路面施工的验收标准和质量评定是确保道路建设质量和安全性的重要步骤。

水泥混凝土路面状况调查与评定水泥混凝土路面使用性能随着使用年限的增加而逐渐衰退,因此,养护部门应定期组织专业技术人员对路面使用状况进行评定。

路面调查的目的:运用各种仪器设备对路面状况各种指标进行检测,了解当时路面状况,以便选择相应的养护措施,制定养护政策,规划养护工程项目,编制养护计划;为建立路面管理系统积累数据,以便进行科学管理。

一、路面状况调查1.路面状况调查内容路面状况调查内容包括路面破损状况、路面结构承载能力、路面行驶质量、路面抗滑能力、交通状况(包括车辆组成和轴载)、路基和路面排水状况、路面修建和养护历史七项内容。

按调查需求和路面状况的不同,分别选择不同的调查内容和调查深度,采用不同的评定指标和标准。

目前,水泥混凝土路面调查内容主要是路面破损状况调查、路面行驶质量调查、路面抗滑能力调查、路面结构承载能力调查。

(1)路面破损状况调查。

按水泥混凝土路面病害分类,对每个路段的各类病害进行现场识别和记录。

路面病害调查是水泥混凝土路面调查的主要内容。

(2)路面行驶质量调查。

采用断面类或反应类平整度仪,测定各路段的平整度指标,并将其转化成国际平整度指数。

(3)路面抗滑能力调查。

采用抗滑系数测定仪测定各路段路面与轮胎之间的摩擦系数或横向力系数,或者采用铺砂法测定各路段的抗滑构造深度。

(4)路面结构承载能力调查。

路面结构整体强度的调查包含两项内容:一是调查路面板混凝土的实际强度和厚度,可采取钻芯进行劈裂(或抗压)试验,然后换算成抗折强度;二是采用落锤式弯沉仪或贝克曼梁检测板块边角弯沉。

板块边角弯沉与板厚、水泥混凝土的弹性模量、基层类型厚度、板底支撑情况等均有关系,可综合反映路面结构总体强度。

2.路面状况调查频率病害调查、平整度调查应当每年进行1次。

路面板混凝土的实际强度通过钻芯检测调查,仅在拟加铺路段或必要时进行。

抗滑能力调查,高速公路和一级公路应当每2年进行1次,一般公路仅在必要时进行调查。

当路面调查仅是为了了解和评价路网状况以制定养护政策、分配养护资金、规划养护工程项目或编制养护工程计划时,除特别重要的线路外,一般可按水泥混凝土路面里程数的10%～20%(每500～1 000 m抽查100 m)进行抽样调查。

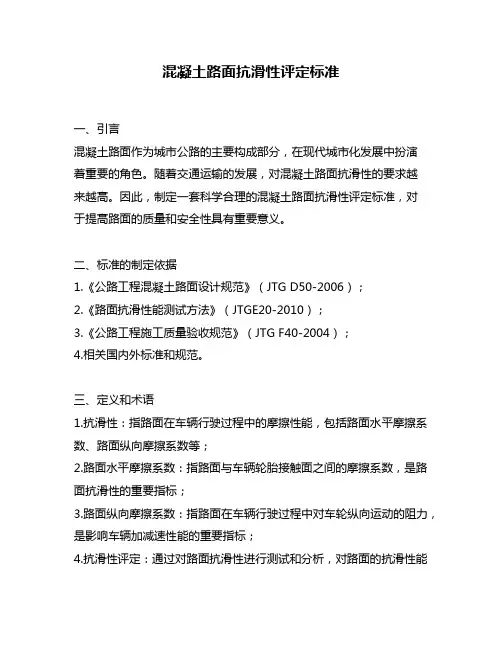

混凝土路面抗滑性评定标准一、引言混凝土路面作为城市公路的主要构成部分，在现代城市化发展中扮演着重要的角色。

随着交通运输的发展，对混凝土路面抗滑性的要求越来越高。

因此，制定一套科学合理的混凝土路面抗滑性评定标准，对于提高路面的质量和安全性具有重要意义。

二、标准的制定依据1.《公路工程混凝土路面设计规范》（JTG D50-2006）；2.《路面抗滑性能测试方法》（JTGE20-2010）；3.《公路工程施工质量验收规范》（JTG F40-2004）；4.相关国内外标准和规范。

三、定义和术语1.抗滑性：指路面在车辆行驶过程中的摩擦性能，包括路面水平摩擦系数、路面纵向摩擦系数等；2.路面水平摩擦系数：指路面与车辆轮胎接触面之间的摩擦系数，是路面抗滑性的重要指标；3.路面纵向摩擦系数：指路面在车辆行驶过程中对车轮纵向运动的阻力，是影响车辆加减速性能的重要指标；4.抗滑性评定：通过对路面抗滑性进行测试和分析，对路面的抗滑性能进行评价。

四、抗滑性评定的测试方法1.路面水平摩擦系数测试方法（1）测试工具：水平摩擦系数测试仪；（2）测试条件：路面干燥，温度在5℃-35℃之间，无明显污染物；（3）测试方法：测试仪器放置在路面上，车辆在一定的速度下通过测试仪器，根据测试仪器记录的数据计算出路面水平摩擦系数。

2.路面纵向摩擦系数测试方法（1）测试工具：纵向摩擦系数测试仪；（2）测试条件：路面干燥，温度在5℃-35℃之间，无明显污染物；（3）测试方法：测试仪器放置在路面上，车辆在一定的速度下通过测试仪器，根据测试仪器记录的数据计算出路面纵向摩擦系数。

五、抗滑性评定的分类标准1.按照路面水平摩擦系数分为：（1）高抗滑性路面：水平摩擦系数大于0.60；（2）中等抗滑性路面：水平摩擦系数在0.45-0.60之间；（3）低抗滑性路面：水平摩擦系数小于0.45。

2.按照路面纵向摩擦系数分为：（1）高抗滑性路面：纵向摩擦系数大于0.45；（2）中等抗滑性路面：纵向摩擦系数在0.30-0.45之间；（3）低抗滑性路面：纵向摩擦系数小于0.30。

混凝土路面抗滑性评定标准一、引言混凝土路面是公路建设中常用的路面类型之一，其抗滑性能是保证公路交通安全的重要因素之一。

因此，对混凝土路面的抗滑性能进行评定和监测是必要的。

本文旨在提供一套全面的具体的详细的标准，以帮助工程师们更好地评定混凝土路面的抗滑性。

二、混凝土路面抗滑性能的评定指标1. 摩擦系数摩擦系数是评定混凝土路面抗滑性最基本的指标之一。

摩擦系数的大小与路面表面的粗糙度、路面材料的硬度以及路面表面的湿度等因素有关。

2. 制动距离制动距离是车辆在行驶中，从制动开始到完全停止所需的距离。

制动距离的大小与路面抗滑性能有直接关系。

3. 抗滑指数抗滑指数是评定混凝土路面抗滑性能的重要指标之一。

抗滑指数的大小与路面表面的摩擦系数、路面材料的硬度以及路面表面的湿度等因素有关。

三、混凝土路面抗滑性能的测试方法1. 摩擦系数的测试方法（1）湿度法湿度法是一种常用的测试混凝土路面摩擦系数的方法。

测试时需要将一定量的水喷在路面上，然后使用摩擦计进行测试，得到摩擦系数。

（2）干燥法干燥法是另一种测试混凝土路面摩擦系数的方法。

测试时需要将路面表面清洁干燥，并使用摩擦计进行测试，得到摩擦系数。

2. 制动距离的测试方法制动距离的测试方法一般采用汽车制动测试仪进行测试。

测试时需要将汽车从一定速度开始制动，记录下制动距离。

3. 抗滑指数的测试方法抗滑指数的测试方法一般采用滑板测试仪进行测试。

测试时需要将滑板放置在路面上，并施加一定的压力，然后记录下滑板移动的距离，即可得到抗滑指数。

四、混凝土路面抗滑性能的评定标准1. 摩擦系数的评定标准根据路面使用环境和要求，混凝土路面的摩擦系数应在一定范围内。

一般来说，干燥路面的摩擦系数应大于0.4，湿润路面的摩擦系数应大于0.3。

2. 制动距离的评定标准混凝土路面的制动距离应根据路面使用环境和要求确定。

一般来说，制动距离应小于车辆制动距离的一半。

3. 抗滑指数的评定标准混凝土路面的抗滑指数应根据路面使用环境和要求确定。

混凝土路面压实度评定标准一、前言随着城市化进程的推进，道路建设已经成为城市建设的重要组成部分。

而道路的建设中，混凝土路面的应用越来越广泛。

而混凝土路面的质量评估，其中一个非常重要的指标就是路面的压实度。

因此，本文将从混凝土路面的压实度评定标准入手，为相关人员提供全面详细的标准。

二、混凝土路面压实度的定义混凝土路面压实度是指混凝土路面在铺设后，经过特定的压实处理，使路面达到一定的密实度，从而保证路面的承载能力和使用寿命。

压实度的大小直接关系到路面的质量。

三、混凝土路面压实度评定的方法混凝土路面压实度评定的方法主要有两种：静压法和动压法。

1.静压法静压法主要是采用一些静态的压实设备，如静轮、静碾等设备，对路面进行压实。

静压法的优点是容易操作，压实效果较好，但缺点是对路面的压实面积有限，且对均匀性要求较高。

2.动压法动压法是指采用振动式压实设备，如振动碾、振动轮等设备，对路面进行压实。

动压法的优点是对路面的压实面积比较大，压实效果较好，但需要专业的操作人员，且对压实深度的控制较为困难。

四、混凝土路面压实度评定的标准混凝土路面压实度评定的标准主要有以下三个方面。

1.压实度的测量混凝土路面压实度的测量主要是通过压实设备的压实次数和压实深度来确定。

常用的测量方法有静轮法、动轮法、静碾法、动碾法等。

2.压实度的分类根据压实度的大小，混凝土路面的压实度可以分为三类：弱压实、中等压实和强压实。

其中弱压实指压实度小于95%，中等压实指压实度在95%~98%之间，强压实指压实度大于98%。

3.压实度的要求混凝土路面的压实度要求主要包括以下几个方面。

（1）弱压实：适用于一些低速路面，如小区内部道路等，压实度要求在90%以上。

（2）中等压实：适用于一些中等速度路面，如城市道路、高速公路的匝道等，压实度要求在95%以上。

（3）强压实：适用于一些高速路面，如高速公路主线等，压实度要求在98%以上。

五、结论混凝土路面的压实度评定标准对于保证混凝土路面的质量和使用寿命具有非常重要的作用。

混凝土路面平整度标准要求一、前言混凝土路面是作为现代交通运输基础设施的主要组成部分之一，其平整度是直接影响到路面使用寿命和行车安全的关键因素之一。

根据国家标准GB 50209-2015《道路工程施工质量验收规范》，混凝土路面平整度标准要求应严格执行，以保障道路工程质量，提高道路使用寿命和行车安全性。

二、混凝土路面平整度的定义混凝土路面平整度是指路面横断面上的几何形状偏差，即路面高低不平的程度。

它是通过平整度检测仪器对路面进行检测，测量路面高低偏差值，并按照国家标准进行评定的。

三、混凝土路面平整度的分类混凝土路面平整度可分为两类：纵向平整度和横向平整度。

1.纵向平整度纵向平整度是指沿路面纵向方向，路面高低波动的程度。

根据国家标准，纵向平整度应按照以下标准进行评定：（1）Ⅰ级：最大高差≤3mm/m，最大坡度≤2‰。

（2）Ⅱ级：最大高差≤4mm/m，最大坡度≤2.5‰。

（3）Ⅲ级：最大高差≤5mm/m，最大坡度≤3‰。

2.横向平整度横向平整度是指沿路面横向方向，路面高低波动的程度。

根据国家标准，横向平整度应按照以下标准进行评定：（1）Ⅰ级：最大高差≤3m m/m，最大坡度≤2‰。

（2）Ⅱ级：最大高差≤4mm/m，最大坡度≤2.5‰。

（3）Ⅲ级：最大高差≤5mm/m，最大坡度≤3‰。

四、混凝土路面平整度的检测方法混凝土路面平整度的检测方法一般采用平整度检测仪器进行检测。

常用的平整度检测仪器有：振动式平整度仪、激光平整度仪和全站仪等。

1.振动式平整度仪振动式平整度仪采用机械振动原理，通过测量振动板与路面的接触力变化，来反映路面的高低波动情况，具有操作简便、价格低廉、适用范围广等优点。

2.激光平整度仪激光平整度仪采用激光束扫描路面，通过反射回来的激光信号，计算出路面的高低波动情况，具有精度高、稳定性好、自动化程度高等优点。

3.全站仪全站仪通过测量路面上不同点的坐标值，来计算出路面的高低波动情况，具有精度高、适用范围广等优点。
