天然气管道防爆波纹阻火器

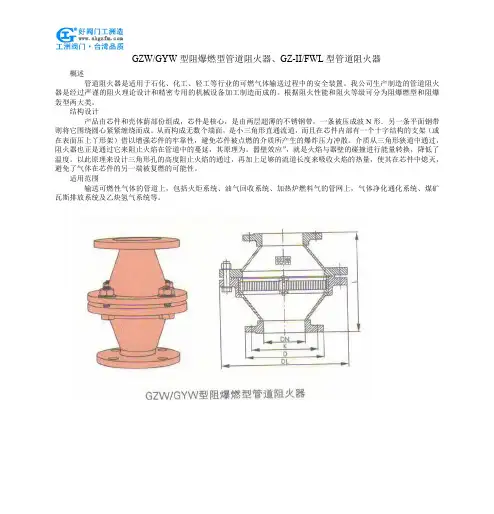

GZW/GYW型阻爆燃型管道阻火器、GZ-II/FWL型管道阻火器概述管道阻火器是适用于石化、化工、轻工等行业的可燃气体输送过程中的安全装置。

我公司生产制造的管道阻火器是经过严谨的阻火理论设计和精密专用的机械设备加工制造而成的。

根据阻火性能和阻火等级可分为阻爆燃型和阻爆轰型两大类。

结构设计产品由芯件和壳体荫部份组成，芯件是核心，是由两层超薄的不锈钢带，一条被压成波N形．另一条平面钢带则将它围绕圆心紧紧缠绕而成。

从而构成无数个端面，是小三角形直通流道，而且在芯件内部有一个十字结构的支架（或在表面压上丫形架）借以增强芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。

介质从三角形狭道中通过，阻火器也正是通过它来阻止火焰在管道中的蔓延，其原理为。

嚣壁效应”，就是火焰与器壁的碰撞进行能量转换，降低了温度。

以此原理来设计三角形孔的高度阻止火焰的通过，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。

适用范围输送可燃性气体的管道上，包括火炬系统、油气回收系统、加热炉燃料气的管网上，气体净化通化系统、煤矿瓦斯排放系统及乙炔氢气系统等。

安装与维护管道阻火器与管路连接可水平安装也可垂直安装。

定期检查，一旦发现堵塞，应用高压蒸气、压缩空气或有机溶剂清冼，如发现芯件机械性损坏或被介质腐蚀后，应立即更换。

执行标准GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.19-95（阻火器的设置》。

注：由于GZ-II型阻爆轰型管道阻灭器适用介质和场合不同，其结构尺寸变化大，一般情况根据用户提供的有关技术数据，先由我公司设计图纸，再由用户确认，故暂不提供外形尺寸。

阻火器型号及用途波纹阻火器：型号： ZGB-1口径：50-300mm 压力(MPa)：0.6~5.0 材质：碳钢、不锈钢 ZGB-1新型波纹石油储罐阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲苯、原油等，可与呼吸阀配套使用，又可单独使用，内浮顶油罐通气管上，加油站地下油罐通气管上。

网型阻火器：型号： HGS07口径：15-200mm压力： 2.5MPa / 4.0MPa 材质：碳钢、不锈钢 HGS07型网型阻火器适用于储存闪点低于28℃的甲类油品和闪点低于28℃的乙类油品，也适用地储存物料以氮气封顶的拱顶罐上，砾石阻火器与网型原理同上，用在管道上。

与呼吸阀、呼吸人孔配套使用，亦可单独使用。

抽屉式波纹阻火器：型号： ZGB-2口径：50-250mm压力：材质：碳钢、不锈钢 ZGB-2（全天候）型抽屉式波纹阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上，通常与呼吸阀配套使用，其主要功能是允许易燃易爆的气体通过，对外界传入储罐的火焰起有阻止与窒息作用。

该阻火器可以与通气管配套或单独使用，其它规格产品可按用户要求提供。

阻爆燃型管道阻火器：型号： ZGB-1口径：15-300mm 压力(MPa)：0.6~5.0 材质：碳钢、不锈钢输送可燃性气体的管道上，火炬系统，油气回收系统、加热炉燃料气的网管上，空气净化通化系统，气体分析系统，煤矿瓦斯排放系统、腐蚀性可燃系统氧气管道阻火器：型号： FPV-XT、FP-XT口径：15-500mm压力： 2.5MPa / 4.0MPa 材质：不锈钢 /铜 FP-XT 型氧气管道阻火器和FPV-XT型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成。

可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”，局部温度骤升，成为着火能源；可以防止在阀门前后压差作用下，高速运动的物质微粒（如铁锈、粉尘、焊渣等）与阀后管道摩擦、撞击产生火花而成为着火能源。

阻火器标准里，已证实个含油气盆地，3个获得油气显示的盆地。

待探明油气资源量分别为4．23亿吨和．92万亿立方米。

中西部地区的前陆盆地冲断带、大型隆起带和大面积地层岩性油气藏是未来油气勘探的主要领域。

中西部地区塔里木、四川、鄂尔多斯和准噶尔等盆地发育一系列大型古隆起，除伊盟和渭北隆起外均发现大中型气田，显示出巨大的勘探潜力。

鄂尔多斯近年来相继发现志靖、安塞和西峰等大油田，使之成为陆上石油储量增长最快的盆地，产量从2年的55万吨上升到24年的5万吨。

而塔里木盆地继998年发现克拉2大气田后，又相继发现迪那、吉拉克等大气田，为新疆—上海的天然气管道提供了充足气源。

而西部海相碳酸盐地层也有重大突破，四川盆地发现普光大气田，探明储量达25亿立方米，塔里木盆地轮南地区奥陶系海相碳酸盐岩油田储量规模不断扩大，石油可采不锈钢阻火器一、产品概述：GYW型阻爆燃型管道阻火器系新新型可燃气体管道阻火器，属更新换代的新产品。

该阻火器是中国石油化工总公司北京设计院于一九八六年设计的科技成果,中国科学技术大学与公安部天津消防科学研究所联合测试，其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。

阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。

壳体采用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。

性能及特点：•该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。

•易检修，安装方便。

耐烧性能合格，耐烧试验1小时无回火现象。

•阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。

壳体水压试验合格。

适用范围：该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。

二、零部件材料：阀体材料碳钢WCB、不锈钢304、316、阻火芯件材料不锈钢防爆阻火波纹板密封件材料耐油石棉橡胶、四氟PTFE环境温度℃≤480公称压力(MPa)0.6~5.0防爆级别BS5501:ⅡA、ⅡB、ⅡC三、不锈钢阻火器主要外形与法兰连接尺寸：安装尺寸（毫米）规格（DN）重量（㎏/台）D2D L H n-Φ506Φ110Φ1402202354×148017Φ150Φ1852802704×1810020Φ170Φ2053252754×1815025Φ225Φ2604252908×1820035Φ280Φ3154953058×1825046Φ335Φ37059532012×18注：连接法兰符合JB78-59《铸铁法兰》的规定。

石油气体管道阻火器标准一、结构要求1.阻火器应由能够阻挡火焰传播的材料制成，并能够承受管道内的最大工作压力。

2.阻火器应具有能够防止火焰从管道的一端传播到另一端的装置，该装置应结构简单、易于操作。

3.阻火器的结构应能够防止火焰在管道内传播，并能够承受管道内的最大工作压力。

4.阻火器应具有能够防止火焰从管道的一端传播到另一端的装置，该装置应结构简单、易于操作。

5.阻火器应能够防止火焰在管道内传播，并能够承受管道内的最大工作压力。

二、工作原理要求1.阻火器的工作原理应基于阻止火焰传播的原则。

2.阻火器应能够阻止火焰在管道内传播，并能够承受管道内的最大工作压力。

3.阻火器应具有防止回火的装置，以确保安全使用。

三、安装和维护要求1.阻火器应安装在管道的进出口处，以确保安全使用。

2.阻火器应定期进行检查和维护，以确保其正常运转。

3.在每次检查和维护时，应检查阻火器的完整性，并进行必要的维修和更换部件。

4.在检查和维护过程中，应始终保持安全意识，并采取必要的防护措施。

5.定期进行性能测试以确认其工作效能，性能测试包括阻火器的阻燃性以及其能够在管道的最大工作压力下安全工作等。

6.如果发现阻火器存在任何问题，应及时进行维修或更换。

7.在安装和维护过程中，应遵循所有相关的安全规定和操作规程。

四、测试方法和评价指标要求1.阻火器的测试方法应符合国家相关标准的规定。

2.在进行测试时，应选取具有代表性的样品进行测试，以确保测试结果的准确性。

3.测试结果的评价指标主要包括阻火器的阻燃性、耐压性以及防止回火的性能等。

4.测试结果应与国家标准规定的指标进行对比，以确定阻火器的性能是否符合要求。

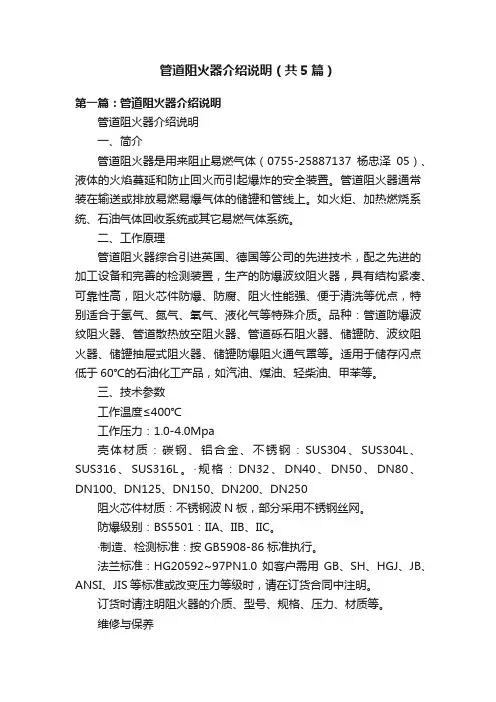

管道阻火器介绍说明（共5篇）第一篇：管道阻火器介绍说明管道阻火器介绍说明一、简介管道阻火器是用来阻止易燃气体（*************杨忠泽05）、液体的火焰蔓延和防止回火而引起爆炸的安全装置。

管道阻火器通常装在输送或排放易燃易爆气体的储罐和管线上。

如火炬、加热燃烧系统、石油气体回收系统或其它易燃气体系统。

二、工作原理管道阻火器综合引进英国、德国等公司的先进技术，配之先进的加工设备和完善的检测装置，生产的防爆波纹阻火器，具有结构紧凑、可靠性高，阻火芯件防爆、防腐、阻火性能强、便于清洗等优点，特别适合于氢气、氮气、氧气、液化气等特殊介质。

品种：管道防爆波纹阻火器、管道散热放空阻火器、管道砾石阻火器、储罐防、波纹阻火器、储罐抽屉式阻火器、储罐防爆阻火通气罩等。

适用于储存闪点低于60℃的石油化工产品，如汽油、煤油、轻柴油、甲苯等。

三、技术参数工作温度≤400℃工作压力：1.0-4.0Mpa壳体材质：碳钢、铝合金、不锈钢：SUS304、SUS304L、SUS316、SUS316L。

·规格：DN32、DN40、DN50、DN80、DN100、DN125、DN150、DN200、DN250阻火芯件材质：不锈钢波N板，部分采用不锈钢丝网。

防爆级别：BS5501：IIA、IIB、IIC。

·制造、检测标准：按GB5908-86标准执行。

法兰标准：HG20592~97PN1.0如客户需用GB、SH、HGJ、JB、ANSI、JIS等标准或改变压力等级时，请在订货合同中注明。

订货时请注明阻火器的介质、型号、规格、压力、材质等。

维修与保养1、为了确保阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标牌与所装管线要求是否一致。

2、阻火器上的流向标记必须与介质流向一致。

3、每隔半年应检查一次。

检查阻火层是否有堵塞、变形或腐蚀等缺陷。

4、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

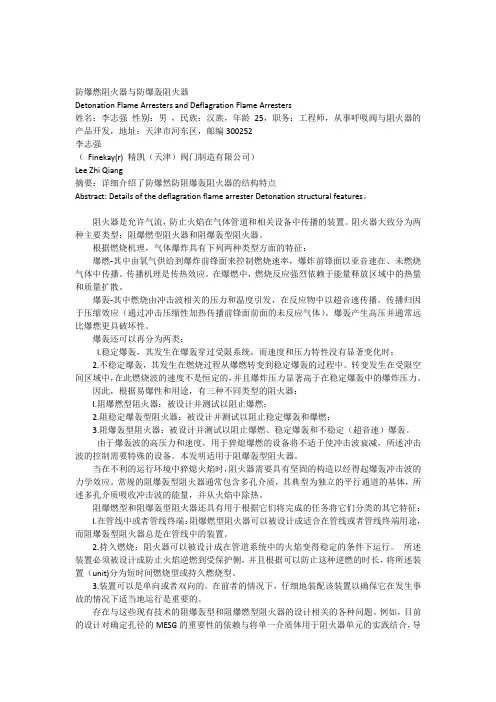

防爆燃阻火器与防爆轰阻火器Detonation Flame Arresters and Deflagration Flame Arresters姓名：李志强性别：男，民族：汉族，年龄25，职务：工程师，从事呼吸阀与阻火器的产品开发，地址：天津市河东区，邮编300252李志强（Finekay(r) 精凯（天津）阀门制造有限公司）Lee Zhi Qiang摘要：详细介绍了防爆然防阻爆轰阻火器的结构特点Abstract: Details of the deflagration flame arrester Detonation structural features。

阻火器是允许气流，防止火焰在气体管道和相关设备中传播的装置。

阻火器大致分为两种主要类型：阻爆燃型阻火器和阻爆轰型阻火器。

根据燃烧机理，气体爆炸具有下列两种类型方面的特征：爆燃-其中由氧气供给到爆炸前锋面来控制燃烧速率，爆炸前锋面以亚音速在、未燃烧气体中传播。

传播机理是传热效应。

在爆燃中，燃烧反应强烈依赖于能量释放区域中的热量和质量扩散。

爆轰-其中燃烧由冲击波相关的压力和温度引发，在反应物中以超音速传播。

传播归因于压缩效应（通过冲击压缩性加热传播前锋面前面的未反应气体）。

爆轰产生高压并通常远比爆燃更具破坏性。

爆轰还可以再分为两类：I.稳定爆轰，其发生在爆轰穿过受限系统，而速度和压力特性没有显著变化时；2.不稳定爆轰，其发生在燃烧过程从爆燃转变到稳定爆轰的过程中。

转变发生在受限空间区域中，在此燃烧波的速度不是恒定的，并且爆炸压力显著高于在稳定爆轰中的爆炸压力。

因此，根据易爆性和用途，有三种不同类型的阻火器：I.阻爆燃型阻火器：被设计并测试以阻止爆燃；2.阻稳定爆轰型阻火器：被设计并测试以阻止稳定爆轰和爆燃；3.阻爆轰型阻火器：被设计并测试以阻止爆燃、稳定爆轰和不稳定（超音速）爆轰。

由于爆轰波的高压力和速度，用于猝熄爆燃的设备将不适于使冲击波衰减，所述冲击波的控制需要特殊的设备。

氧气阻火器氧气阻火器（又名防火器），阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。

阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。

阻火器的阻火层结构有砾石型、金属丝网型或波纹型。

适用于可燃气体管道，如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。

本阀可与呼吸阀配套使用,亦可单独使用。

主要性能:1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格，耐烧试验1小时无回火现象。

3、壳体水压试验合格。

本产品结构合理，重量轻、耐腐蚀。

易检修，安装方便。

阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗一、概述管道阻火器是用来阻止氢气火焰向外蔓延的安全装置。

它由一种能够通过气体的、具有许多细小通道或缝隙的固体材料（阻火元件）所组成。

要求阻火元件的缝隙或通道尽量小，因而当火焰进入阻火器后，被阻火元件分成许多细小的火焰流，由于传热作用（气体被冷却）和器壁效应，火焰流猝灭。

引用以下标准如下：GB/T4237-1992 不锈钢热轧钢板GB/T6414-1986 铸件尺寸公差GB/T9438-1988 铝合金铸件技术条件GB/T9439-1988 灰铸铁件GB 5908-1986 石油储罐阻火器阻火性能和实验方法GB/T1804-1992 一般公差线性尺寸的未注公差GB/T13306-1991 标牌GB/T13384-1992 机电产品包装通用技术条件JB 78-59 铸铁法兰SY 5302-87 石油钻采机械产品用灰铸铁件通用技术参数ZB G 33001-85 聚四氟乙烯管材ZB G 33003-85 聚四氟乙烯棒材ZB G 33004-85 聚四氟乙烯薄膜二、工作原理[/title]大多数阻火器是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙的固体材质所组成，对这些通道或孔隙要求尽量的小，小到只要能够通过火焰就可以。

18〉〉2019年第5期上海煤气天然气放散管阻火器中国市政工程西南设计研究总院有限公司张海宁摘要：介绍我国现行标准中对天然气放散管的若干规定，结合实际天然气场站和阀室的运行情况，提出天然气放散管设置阻火器的建议。

根据阻火器的设置位置，应选用不同类型的阻火器。

关键词：天然气放散管阻火器放散管是天然气场站、阀室不可缺少的一部分。

天然气放散管管口以上7.5 m范围内均为爆炸危险区域，当遇到雷击、明火或其他偶然情况产生的点火因素时，管口就可能会产生火焰，并传向放散管内。

1 我国现行相关标准对放散管的规定1.1 天然气行业(1)现行国家标准GB 50028－2006《城镇燃气设计规范》第6.5.12-6条对放散管有以下规定：高压储罐罐区集中放散管管口高度应高出距其25 m 内的建构筑物2 m以上，且不得小于10 m。

(2)现行国家标准GB 50183－2004《石油天然气工程设计防火规范》中第6.8.8-4条对放散管有以下规定：连续排放的可燃气体排气筒顶或放空管口，应高出20 m范围内的平台或建筑物顶2.0 m以上。

对位于20 m以外的平台或建筑物顶，应满足6.8.8的要求，并应高出所在地面5 m；第6.8.8-5条对放散管有以下规定：间歇排放的可燃气体排气筒顶或放空管口，应高出10 m范围内的平台或建筑物顶2.0 m以上。

对位于10 m以外的平台或建筑物顶，应满足6.8.8的要求，并应高出所在地面5 m 以上。

(3)现行国家标准GB 50156－2012(2014版)《汽车加油加气站设计与施工规范》中第8.3.8-2条对放散管有以下规定：放散管管口应高出设备平台及以管沟为中心半径12 m范围内的建(构)筑物2 m及以上，且应高出所在地面5 m及以上；第9.4.6-2条对放散管有以下规定：放散管管口应高出LNG储罐及以管口为中心半径12 m范围内的建(构)筑物2 m 及以上，且应高出所在地面5 m及以上。

阻火器在燃气管道上的应用唐闻（中国石油天然气管道工程有限公司上海分公司）摘要放空系统设置阻火器的必要性，阻火器的分类原理，阻火器的选用，阻火器的安装。

关键词阻火器原理选用安装一、天然气放空系统上设置阻火器的必要性阻火器通常被安装在燃气设备进、出口处或管道上,它允许介质流通,但是阻止火焰通过。

天然气站场的放空系统在通常情况下是安全的,这是因为在一般情况下,管道所输送的天然气浓度高于爆炸极限,且不与外界火源接触。

但是在某些特殊的意外条件下,例如因施工不当、地震、年久失修或其它不可预见的意外事故,就有可能造成管道某处的破裂，在管道破裂处造成局部压力降,引起外界空气进入管道,使下游管道内的天然气与空气混合。

当该预混气达到爆炸极限时就具备了产生回火和导致爆炸灾害的必要条件。

如果能在管网中适当的部位安装阻火器,上述事故就可以得到有效扼制[1]。

当天然气站场的火炬正常运行时,燃烧气体的外喷速度远远大于火焰回窜速度,火炬系统所使用的高速喷嘴,本身就能起到阻止回火的作用。

但是在火炬系统装置开工或者停工阶段,当物料流量低于要求值时,既存在回火的可能性。

所以,单是高速喷嘴不能百分之百保证装置安全,必须要结合阻火器。

二、阻火器的分类及原理1.分类1.性能(1)阻爆燃性阻火器:用于阻止亚声速传播的火焰蔓延。

(2)阻爆轰性阻火器:用于阻止声速和超声速传播的火焰蔓延。

2.使用场所(1)放空阻火器:安装在站场或阀室的放空管道上,用以防止外部火焰传入管道，分为管端型和普通型。

管端型:一端与大气相通,为防止灰尘或雨水进入阻火器,顶部安装防风雨帽。

管端型放空阻火器为阻爆燃型。

普通型:两端与管道相连,通过下游管道与大气相通。

分为阻爆燃型和阻爆轰型。

(2)管道阻火器:安装在密闭管路系统中，用以防止管路系统一端的火焰蔓延到管路系统的另一端。

分为阻爆燃型和阻爆轰型。

3.阻火原理阻火器分上下两个壳体，两个壳体中间设置阻火芯。

壳体由铝合金铸造而成，应有足够的强度以防微爆产生的冲击压力。

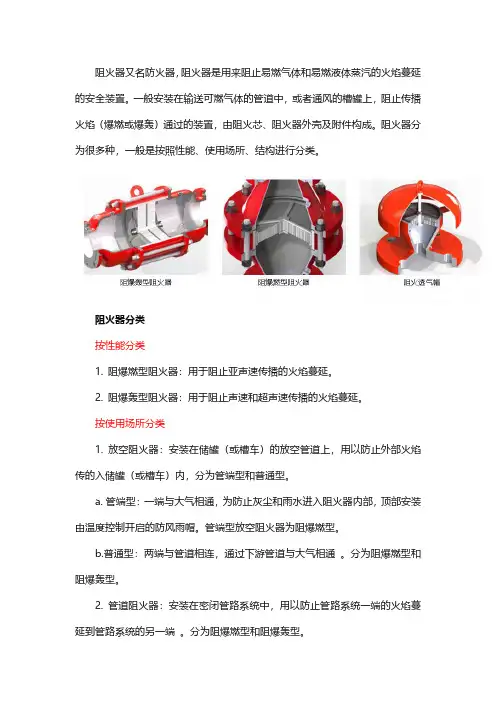

阻火器又名防火器，阻火器是用来阻止易燃气体和易燃液体蒸汽的火焰蔓延的安全装置。

一般安装在输送可燃气体的管道中，或者通风的槽罐上，阻止传播火焰（爆燃或爆轰）通过的装置，由阻火芯、阻火器外壳及附件构成。

阻火器分为很多种，一般是按照性能、使用场所、结构进行分类。

阻火器分类按性能分类1.阻爆燃型阻火器：用于阻止亚声速传播的火焰蔓延。

2.阻爆轰型阻火器：用于阻止声速和超声速传播的火焰蔓延。

按使用场所分类1.放空阻火器：安装在储罐（或槽车）的放空管道上，用以防止外部火焰传的入储罐（或槽车）内，分为管端型和普通型。

a.管端型：一端与大气相通，为防止灰尘和雨水进入阻火器内部，顶部安装由温度控制开启的防风雨帽。

管端型放空阻火器为阻爆燃型。

b.普通型：两端与管道相连，通过下游管道与大气相通。

分为阻爆燃型和阻爆轰型。

2.管道阻火器：安装在密闭管路系统中，用以防止管路系统一端的火焰蔓延到管路系统的另一端。

分为阻爆燃型和阻爆轰型。

按结构分类1.充填型阻火器：充填型阻火器又称填料型阻火器。

2.板型阻火器：板型阻火器有平行板型和多孔板型两种。

3.金属网型阻火器：这种类型的阻火器熄灭火焰的能力有限，目前已很少使用。

4.液封型阻火器：这类阻火特点是可以器的用于含有少量固体粉粒的物料体系。

5.波纹型阻火器：性能稳定，应用广泛。

阻火器的选用1.根据使用场所决定采用放空阻火器还是管道阻火器；2.确定采用阻爆燃型阻火器还是阻爆轰型阻火器；火焰波在管道内的传播速度不仅与介质种类、所在管道的温度、压力有关外，还与阻火器与点火源之间的距离、安装位置、阻火器与点火源间的管道形状有关。

因此选用的阻火器阻火元件的通道直径要能阻止这种情况下的火焰蔓延，这就需要确定是采用阻爆燃型还是阻爆轰型阻火器，通常由试验或根经验来确定。

3.根据介质在实际工况条件下的最大试验安全间隙（MESG)值来选用合适规格的阻火器；对于有多种可燃性气组成的混合气，选用阻火器要进行试验,以确定混合气体的MESG值。

燃气管道阻火器设置要求燃气管道阻火器是一种用于防止燃气管道发生火灾的安全装置。

由于燃气具有易燃易爆的特性，一旦管道发生泄漏或其他问题，很容易引发火灾事故。

为了保障人们的生命财产安全，燃气管道阻火器的设置要求非常重要，以下将逐一进行阐述。

首先，燃气管道阻火器的设置位置应当符合一定的原则。

在室内使用的燃气管道阻火器，应当设置在燃气管道的入口、出口或者是容易泄漏的位置附近。

这样能够在管道发生泄漏时及时地阻止燃气的流动，防止火灾的发生。

在室外使用的燃气管道阻火器，应当设置在燃气管道的易燃易爆场所附近，如燃气井、燃气箱等位置。

其次，燃气管道阻火器的设置应当符合一定的要求。

燃气管道阻火器的设置应当考虑到燃气管道的直径、压力和流量等参数。

对于小直径的燃气管道，可以选择小型的阻火器进行设置；对于大直径的燃气管道，需要选择大型的阻火器进行设置。

同时，燃气管道阻火器的设置应当是连续的，不能有间断的情况，这样才能保证燃气泄漏时能够及时地进行阻火。

此外，燃气管道阻火器的安装应当考虑到使用的便捷性和可靠性。

燃气管道阻火器的安装位置应当便于操作和维护，避免因安装位置不当而导致无法及时阻止火灾的发生。

燃气管道阻火器的使用寿命应当长久，并且应当具备自动报警功能，能够在燃气泄漏时发出报警信号，提醒人们及时采取措施来避免事故的发生。

最后，燃气管道阻火器的设置应当符合相关的标准和规定。

在选择和安装燃气管道阻火器时，应当参照国家有关标准，如《燃气管道设计规范》和《燃气安全技术规范》等，确保燃气管道阻火器的质量和可靠性。

总结起来，燃气管道阻火器的设置要求主要包括设置位置的选择、设置要求的确定、安装便捷性和可靠性的保证，以及符合相关标准和规定。

只有在满足这些要求的情况下，才能有效地保障燃气管道的安全，减少火灾事故的发生。

因此，在燃气管道的使用过程中，必须高度重视燃气管道阻火器的设置要求。

阻火器的防止回火爆炸的安全装置阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置，储罐防爆阻火器通常使用在输送或排放易燃易爆气体的储罐和管道上。

如火炬、加热燃烧系统、石油气体回收系统或其他易燃气体系统。

综合引进先进技术，配之先进的加工设备和完善的检测装置，生产的防爆波纹阻火器，具有结构紧凑、可靠性高、阻火芯件防爆、防腐、阻火性能强、便于清洗等优点，特别适合于氢气、氧气、液化气等特殊介质。

储油罐和储罐区储油多，危险性大，容易发生火灾和爆炸事故，必须按照有关规定，建立防火、防爆制度，经常进行防火巡查，严格进行消防安全管理，确保消防安全。

储油罐、储罐区防火防爆应按GB50183，GB50074规定。

低倍数空气泡沫灭火系统应按GB50151规定。

储罐区应保持整洁，防火堤内应无干草，无油污，无可燃物。

储罐区排水系统应设水封井；排水管在防火堤外应设置阀门；储罐防爆波纹阻火器油罐放水时，应有专人监护，及时清除水封井内的残油。

储罐区内不应装设非防爆电气设备和高压架空线路。

储罐区应当按规定设置防火堤，防火堤应保持完好。

储油罐顶部应无油污，无积水。

储罐防爆阻火器进出油管线、阀门应采取保温措施。

储油罐顶的透光孔、检尺孔盖、垫片应保持完好，孔盖应盖严密。

量油口应装有不打火花的金属垫片。

储油罐上的呼吸阀、液压安全阀底座应装设阻火器。

阻火器每季至少检查一次。

储罐防爆阻火器进出油管线应装设韧性软管补偿器。

储罐防爆波纹阻火器钢制储油罐罐体应设置防雷防静电接地装置，其接地电阻不应大于10。

接地点沿罐底边每30m至少设置一处，单罐接地不应少于两处。

管道阻火器能够阻止火焰继续传播并迫使火焰熄灭的因素之一是传热作用。

我们知道，阻火器是由许多细小通道或孔隙组成的，当火焰进入这些细小通道后就形成许多细小的火焰流。

由于通道或孔隙的传热面积很大，火焰通过通道壁进行热交换后，温度下降，储罐防爆波纹阻火器到一定程度时火焰即被熄灭。

阻火器>>天然气阻火器>>天然气阻火器产品详细信息呼吸阀阻火器系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

管道的最终控制是阀门。

天然气阻火器原理
天然气阻火器是一种用于防止天然气泄漏引发火灾的设备。

它的原理是利用阻火剂和自动控制系统，及时检测和抑制天然气泄漏，确保人们的生命财产安全。

天然气阻火器的核心是阻火剂。

阻火剂是一种能够抑制火焰的化学物质，其主要作用是阻止氧气与可燃物之间的反应，从而扑灭火焰。

阻火剂常用的有卤化物和干粉等，这些物质具有高效的灭火能力，能够迅速将火灾扑灭。

天然气阻火器还配备了自动控制系统。

这个系统能够实时监测天然气的泄漏情况，并根据检测到的数据做出相应的响应。

当天然气泄漏达到一定程度时，自动控制系统会启动阻火剂的释放装置，将阻火剂喷洒到泄漏源附近，迅速抑制火焰的蔓延。

天然气阻火器还具有一些辅助功能，如声光报警装置和紧急切断阀等。

当天然气泄漏时，声光报警装置会发出警报，提醒人们注意火灾的发生。

而紧急切断阀则可以迅速切断天然气的供应，进一步遏制火势的蔓延。

总的来说，天然气阻火器是一种非常重要的安全设备。

它能够有效预防天然气泄漏引发火灾，保障人们的生命财产安全。

通过阻火剂和自动控制系统的配合，天然气阻火器能够在火灾发生的瞬间迅速做出反应，将火势控制在最小范围内。

这种设备的应用不仅提高了
人们对天然气使用的安全性，也为我们的生活带来了更多的便利和安心。

阻火器在燃气管道上的应用唐闻（中国石油天然气管道工程有限公司上海分公司）摘要放空系统设置阻火器的必要性，阻火器的分类原理，阻火器的选用，阻火器的安装。

关键词阻火器原理选用安装一、天然气放空系统上设置阻火器的必要性阻火器通常被安装在燃气设备进、出口处或管道上,它允许介质流通,但是阻止火焰通过。

天然气站场的放空系统在通常情况下是安全的,这是因为在一般情况下,管道所输送的天然气浓度高于爆炸极限,且不与外界火源接触。

但是在某些特殊的意外条件下,例如因施工不当、地震、年久失修或其它不可预见的意外事故,就有可能造成管道某处的破裂，在管道破裂处造成局部压力降,引起外界空气进入管道,使下游管道内的天然气与空气混合。

当该预混气达到爆炸极限时就具备了产生回火和导致爆炸灾害的必要条件。

如果能在管网中适当的部位安装阻火器,上述事故就可以得到有效扼制[1]。

当天然气站场的火炬正常运行时,燃烧气体的外喷速度远远大于火焰回窜速度,火炬系统所使用的高速喷嘴,本身就能起到阻止回火的作用。

但是在火炬系统装置开工或者停工阶段,当物料流量低于要求值时,既存在回火的可能性。

所以,单是高速喷嘴不能百分之百保证装置安全,必须要结合阻火器。

二、阻火器的分类及原理1.分类1.性能(1)阻爆燃性阻火器:用于阻止亚声速传播的火焰蔓延。

(2)阻爆轰性阻火器:用于阻止声速和超声速传播的火焰蔓延。

2.使用场所(1)放空阻火器:安装在站场或阀室的放空管道上,用以防止外部火焰传入管道，分为管端型和普通型。

管端型:一端与大气相通,为防止灰尘或雨水进入阻火器,顶部安装防风雨帽。

管端型放空阻火器为阻爆燃型。

普通型:两端与管道相连,通过下游管道与大气相通。

分为阻爆燃型和阻爆轰型。

(2)管道阻火器:安装在密闭管路系统中，用以防止管路系统一端的火焰蔓延到管路系统的另一端。

分为阻爆燃型和阻爆轰型。

3.阻火原理阻火器分上下两个壳体，两个壳体中间设置阻火芯。

壳体由铝合金铸造而成，应有足够的强度以防微爆产生的冲击压力。

管道式阻火器工作原理
管道式阻火器是一种可以迅速熄灭火灾的装置。

它通过管道内注入特殊的灭火剂，当火灾发生时，灭火剂会被喷射出来并迅速抑制火焰。

管道式阻火器的工作原理如下：
1. 检测和触发：当火灾发生时，火焰和烟雾会被火灾侦测器或传感器检测到。

这些传感器可以通过不同的方式进行检测，如烟雾、热量、红外线等。

2. 触发阀门：一旦火灾被检测到，传感器会发出信号，信号会触发阀门打开。

阀门连接到管道系统，当阀门打开时，灭火剂开始流动。

3. 喷射灭火剂：一旦阀门打开，管道中的灭火剂会被压力推动，喷射出来。

灭火剂可以是油雾、粉尘或干粉，具体选择取决于火灾类型和应用环境。

4. 阻火剂作用：灭火剂在喷射出来后，会迅速扩散并与火焰接触。

它们可以通过吸热、隔离氧气、抑制化学反应等方式，熄灭火焰，并防止火灾再次发生。

5. 灭火：一旦灭火剂喷射到火焰上，火焰会迅速被抑制，温度降低，燃烧物无法进一步燃烧。

这可以防止火灾继续扩散，保护人们的生命和财产安全。

总结起来，管道式阻火器的工作原理是通过火灾侦测和触发系统检测到火灾后，打开阀门喷射灭火剂，灭火剂与火焰进行物理和化学作用，最终熄灭火灾。

gzj波纹阻火器原理gzj波纹阻火器是一种用于防止电力设备火灾的重要元件。

它利用波纹结构的特点，通过消耗电力设备中的高频电流，将其转化为热能，从而达到阻止火灾蔓延的目的。

下面将详细介绍gzj波纹阻火器的工作原理。

gzj波纹阻火器是由一系列波纹状金属片组成的。

这些金属片可以看作是一种导电材料，它们之间通过绝缘材料隔开，形成了一个具有特定结构的电容器。

当电力设备中出现高频电流时，这些金属片会受到电磁力的作用，产生振动，从而将电能转化为热能。

由于波纹结构的特殊性，gzj波纹阻火器具有很高的频率响应能力。

这意味着它可以对高频电流作出快速的响应，并将其转化为热能。

同时，波纹结构的设计还使得gzj波纹阻火器具有较大的表面积，从而可以更好地散热，防止过热引发火灾。

gzj波纹阻火器还具有自愈性能。

当电力设备中的高频电流达到一定程度时，波纹结构会发生局部击穿，形成一条电弧。

这条电弧会在波纹结构上爬行，从而将电能转化为热能，并消耗掉火灾发生所需的能量。

一旦电弧消失，波纹结构又会恢复原状，继续发挥阻火的作用。

gzj波纹阻火器还具有低电压漏电保护功能。

当电力设备出现漏电时，波纹结构会形成一条低阻抗通路，将漏电电流引导到地面，从而保护人身安全和设备的正常运行。

值得一提的是，gzj波纹阻火器的工作原理还与外界环境的温度有关。

当环境温度升高时，波纹结构的电阻值会发生变化，从而影响其阻火效果。

因此，在设计和选择gzj波纹阻火器时，需要考虑环境温度对其性能的影响，以确保其正常工作。

gzj波纹阻火器利用波纹结构的特点，通过将高频电流转化为热能，达到阻止火灾蔓延的目的。

它具有高频响应能力、散热性能好、自愈性能强和低电压漏电保护等特点。

在电力设备中的应用可以有效降低火灾的风险，保障人身安全和设备的正常运行。

什么是阻火器
阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。

通常装在输送或排放易燃易爆气体的储罐和管线上。

（作用是防止外
部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。

阻火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。

阻火器的阻火层结构有砾石型、金属丝网型或波纹型。

）
石油化工装置的设计中，阻火器是用于阻止可燃气火焰继续传播的安全装置，自1928 年首先应用于石油工业以来，由于其简便易行而被石油及化工装置大量采用。

国内石油化工装置中，阻火器应用已很普通，,但在装置设计中，尤其是在线(管道) 阻火器选型中的某些细节问题还容易被忽视。

阻火器的作用是阻止可燃气体、易燃液体蒸汽的火焰蔓延和防止回火而引起爆炸的安全设备。

阻火器通常安在炉前的燃料气主管线上，它通常是一段直径比燃料气管线粗、两头带法兰的短管，在管内与气流垂直安入着十片左右的铜丝网，一般用一定厚度的铸铝环将网片周边压紧并形成一定间隔。

由于铜网的散热性能极好，当火焰遇到铜网后因温度剧降而熄火，从而起到阻火的作用。

广泛应用于加热燃料气、天然气、石油液化气的管路上及油气回收、煤矿瓦斯排放、气体分析等系统，能有效地保证气体管道及气体使用点的安全运行。

阻火器在化工企业的十不准是什么?
两种答案：
一工厂
1、不准喝酒、吃零食；
2、不准带小孩；。
