(完整版)远距离输电练习

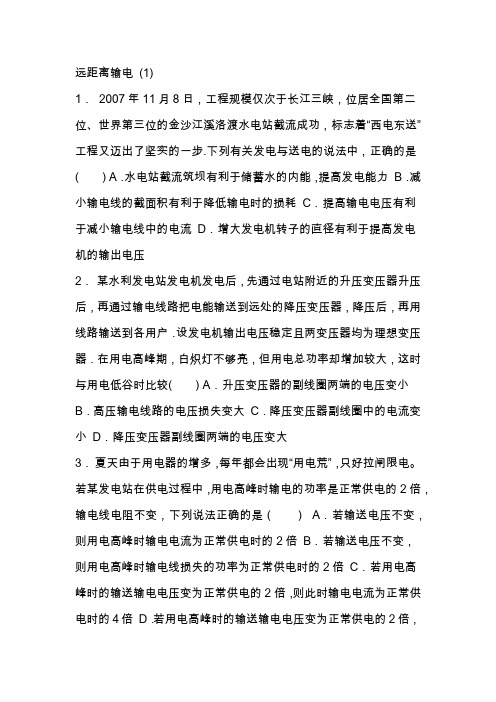

远距离输电(1)1．2007年11月8日，工程规模仅次于长江三峡，位居全国第二位、世界第三位的金沙江溪洛渡水电站截流成功，标志着“西电东送”工程又迈出了坚实的一步.下列有关发电与送电的说法中，正确的是( ) A．水电站截流筑坝有利于储蓄水的内能，提高发电能力B．减小输电线的截面积有利于降低输电时的损耗C．提高输电电压有利于减小输电线中的电流D．增大发电机转子的直径有利于提高发电机的输出电压2．某水利发电站发电机发电后，先通过电站附近的升压变压器升压后，再通过输电线路把电能输送到远处的降压变压器，降压后，再用线路输送到各用户．设发电机输出电压稳定且两变压器均为理想变压器．在用电高峰期，白炽灯不够亮，但用电总功率却增加较大，这时与用电低谷时比较( ) A．升压变压器的副线圈两端的电压变小B．高压输电线路的电压损失变大C．降压变压器副线圈中的电流变小D．降压变压器副线圈两端的电压变大3．夏天由于用电器的增多，每年都会出现“用电荒”，只好拉闸限电。

若某发电站在供电过程中，用电高峰时输电的功率是正常供电的2倍，输电线电阻不变，下列说法正确的是（）A．若输送电压不变，则用电高峰时输电电流为正常供电时的2倍B．若输送电压不变，则用电高峰时输电线损失的功率为正常供电时的2倍C．若用电高峰时的输送输电电压变为正常供电的2倍，则此时输电电流为正常供电时的4倍D．若用电高峰时的输送输电电压变为正常供电的2倍，则此时输电线损失的功率为正常供电时的4倍4．用电器电阻值为R距交变电源L，输电线电流为I，电阻率为ρ，要求输电线上电压降不超过U．则输电线截面积最小值为（）A．ρL/R B、2ρLI/U C．U/ρLI D、2UL/ρI5．某水电站，用总电阻为2.5 Ω的输电线输电给500 km外的用户，其输出电功率是3×106 kW.现用500 kV电压输电，则下列说法正确的是（）A．输电线上输送的电流大小为2.0×105 A B．输电线上由电阻造成的损失电压为15 kV C．若改用5 kV电压输电，则输电线上损失的功率为9×108 kW D．输电线上损失的功率为ΔP=U2/r,U 为输电电压，r为输电线的电阻6．远距离输电通常采用高压输电，其优点是（）A．可增大输电电流B．可减小输电线的电阻C．可增大输电线上的热功率D．可减小输电线上的电能损失7．远距离输电时，在输送电功率不变的条件下（）A．只有增大导线的电阻，才能减小电流，提高输电效率B．提高输电电压，能减小电流，提高输电效率C．提高输电电压势必增大输电导线上能量损耗D．提高输电电压势必增大输电导线上的电流8．在电能的输送过程中，若输送的电功率一定、输电线电阻一定时，对于在输电线上损失的电功率有如下四种判断，其中正确的是（）A．损失的电功率与输送电线上电压降的平方成反比B．损失的电功率与输送电压的平方成正比C．损失的电功率与输送电线上电压降的平方成正比D．损失的电功率与输送电压的平方成反比9．某电站向某地输送5000kW的电功率,输电线上损失的电功率为100kW,若把输送电压提高为原来的10倍,同时将输电线的截面积减为原来的一半,那么输电线上损失的电功率为（）A．0.5kW B.1.0kW C.2.0kW D.5.0kW10．某电厂发电机的输出电压稳定，它发出的电先通过电厂附近的升压变压器升压，然后用输电线路把电能输送到远处居民小区附近的降压变压器，经降低电压后输送到用户，设升、降变压器都是理想变压器，那么在用电高峰期，白炽灯不够亮，但电厂输送的总功率增加，这时（）A．升压变压器的副线圈的电压变大B．降压变压器的副线圈的电压变小C．高压输电线路的电压损失变大D．用户的负载增多，高压输电线中的电流减小参考答案：1．答案：CD解析：筑坝是储蓄水的势能，与内能无关，选项A错误；输电线截面积越小，电阻越大，越不利于降低输电时的损耗，选项B错误；在输送功率一定时，输电流线中的电流与输电电压成反比，选项C 正确；发电机产生的电动势e＝nBSωsin ωt，故增大转子直径从而增大转子线圈的S，有利于提高发电机的输出电压，选项D正确. 2．答案：B解析：升压变压器的输入电压不变，输出电压也不变，A选项错误；此时输电线路输电功率变大，输电电压不变，输电电流变大，电压损失ΔU＝ΔI×R线也变大，B选项正确；降压变压器输入电压降低，输出电压降低，但输出功率变大，输出电流变大，C、D选项错误．3．答案：A解析：高压输电时P=UI，I是输送电路上的电流。

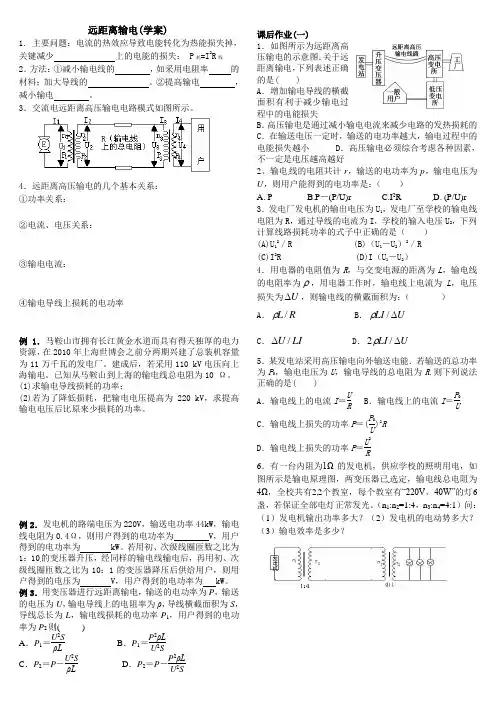

远距离输电(学案)1. 主要问题：电流的热效应导致电能转化为热能损失掉，关键减少 上的电能的损失： P 耗=I 2R 线 2．方法：①减小输电线的 ，如采用电阻率 的材料；加大导线的 。

②提高输电 ，减小输电 。

3．交流电远距离高压输电电路模式如图所示。

4．远距离高压输电的几个基本关系： ①功率关系：②电流、电压关系：③输电电流：④输电导线上损耗的电功率例1．马鞍山市拥有长江黄金水道而具有得天独厚的电力资源，在2010年上海世博会之前分两期兴建了总装机容量为11万千瓦的发电厂。

建成后，若采用110 kV 电压向上海输电。

已知从马鞍山到上海的输电线总电阻为10 Ω。

(1)求输电导线损耗的功率；(2)若为了降低损耗，把输电电压提高为220 kV ，求提高输电电压后比原来少损耗的功率。

例2．发电机的路端电压为220V ，输送电功率44kW ，输电线电阻为0.4Ω，则用户得到的电功率为 V ，用户得到的电功率为 kW 。

若用初、次级线圈匝数之比为1：10的变压器升压，经同样的输电线输电后，再用初、次级线圈匝数之比为10：1的变压器降压后供给用户，则用户得到的电压为 V ，用户得到的电功率为 kW 。

例3．用变压器进行远距离输电，输送的电功率为P ，输送的电压为U ，输电导线上的电阻率为ρ，导线横截面积为S ，导线总长为L ，输电线损耗的电功率P 1，用户得到的电功率为P 2则( )A ．P 1＝U 2S ρLB ．P 1＝P 2ρLU 2SC ．P 2＝P －U 2S ρLD ．P 2＝P －P 2ρLU 2S课后作业(一)1．如图所示为远距离高压输电的示意图．关于远距离输电，下列表述正确的是( )A ．增加输电导线的横截面积有利于减少输电过程中的电能损失B ．高压输电是通过减小输电电流来减少电路的发热损耗的C ．在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小D ．高压输电必须综合考虑各种因素，不一定是电压越高越好2、输电线的电阻共计r ，输送的电功率为p ，输电电压为U ，则用户能得到的电功率是：（ ）A. PB.P －(P/U)rC.I 2RD. (P/U)r 3．发电厂发电机的输出电压为U 1，发电厂至学校的输电线电阻为R ，通过导线的电流为I ，学校的输入电压U 2，下列计算线路损耗功率的式子中正确的是（ ）(A)U 12／R (B)（U 1－U 2）2／R(C)I 2R (D)I （U 1－U 2）4．用电器的电阻值为R ，与交变电源的距离为L ，输电线的电阻率为ρ，用电器工作时，输电线上电流为L ，电压损失为U ∆，则输电线的横戴面积为：（ ） A ．R L /ρ B ．U LI ∆/ρ C ．LI U /∆ D ．U LI ∆/2ρ5．某发电站采用高压输电向外输送电能．若输送的总功率为P 0，输电电压为U ，输电导线的总电阻为R .则下列说法正确的是( )A ．输电线上的电流I ＝U RB ．输电线上的电流I ＝P 0UC ．输电线上损失的功率P ＝(P 0U )2RD ．输电线上损失的功率P ＝U 2R6．有一台内阻为1Ω的发电机，供应学校的照明用电，如图所示是输电原理图，两变压器已选定，输电线总电阻为4Ω，全校共有22个教室，每个教室有“220V 、40W”的灯6盏，若保证全部电灯正常发光。

人们利用发电机把天然存在的各种形式的能（水流能、煤等燃料的化学能）转化为电能，为了合理地利用这些能源，发电站要修建在靠近这些天然资源的地方，但用电的地方却分布很广，因此需要把电能输送到远方．某电站输送电压为U=6000V，输送功率为P=500kW，这时安装在输电线路的起点和终点的电度表一昼夜里读数相差4800kWh（即4800度电），试求（1）输电效率和输电线的电阻（2）若要使输电损失的功率降到输送功率的2%，电站应使用多高的电压向外输电一小水电站，输出的电功率为20kW，输电线总电阻为Ω，如果先用400V电压输送，后又改用2000V电压输送，则输送电压提高后，输电导线上损失的电功率（）A．减少50WB．减少1200WC．减少×103WD．增大×103w有一条流量为Q=2m3/s、落差为h=5m的河流，现利用其发电，若发电机总效率为50%，输出电压为240V，输电线总电阻R=30Ω，允许损失功率为输出功率的6%，则下列说法中正确的是（）A．该发电机的输出功率为1×105W，用户得到的功率为×103WB．输电线输送电流为10A，输电线电压损失300VC．输电所使用的理想升压变压器的匝数比为11：235D．如用理想变压器送电，则降压变压器的输出端可接“220V，100W”灯泡500盏已知河水流量为4m3/s，水流下落的高度为5m，水能发电机的效率为50%．（1）求发电机的输出功率（ρ=1×103kg/m3，g=s2）；（2）发电机的输出电压为350V，输电线的总电阻为4Ω，线路损耗功率为输出功率的5%，若保证用户电压为220V，所用升压变压器和降压变压器的匝数之比分别是多少某发电站通过燃烧煤来发电．每1kg煤放热500J热能，热能发电效率为．发电站通过升压器、输电线和降压器把电能输送给生产和照明组成的用户，发电机输出功率是120kW，输出电压是240V，升压器原副线圈的匝数之比为1：25，输电线的总电阻为10Ω，用户需要电压为220V．则：（1）输电线上损失的电功率为多少？（2）降压器的匝数比为多少？发电机的输出功率为60Kw输出电压为400V一变压器原，副线圈匝数比为1：10．升压后向远处供电，输电线的总电阻为2Ω，到达用户后再用变压器降为220V．求：（1）输电线路上损失的电功率是多少？（2）降压变压器的变压比是多少某学校有一台应急备用发电机，供给一学校照明用电，如图所示．升压变压器的匝数比为1：4，降压变压器的匝数比为4：1，全校22个教室，每个教室用“220V，40W”的灯泡6盏，所有灯都正常发光时发电机输出的电压为226V，求（1）输电线的总电阻r为多大？（2）输电线上损耗的电功率多大交流发电机的端电压是220伏，输出功率为4400瓦，输电导线总电阻为2欧．试求：①用户得到的电压和功率各多大输电损失功率多大？②若发电机输出端用1：10的升压变压器升压后，经同样输电导线输送，再用10：1的降压变压器降压后供给用户，则用户得到的电压和功率又多大有条河流，流量Q=2m3/s，落差h=5m，现利用其发电，若发电机总效率为50%，输出电压为240V，输电线总电阻R=30Ω，允许损失功率为发电机输出功率的6%，为满足用电的需要，使用户获得220V电压，则（1）该输电线路所使用的理想升压、降压变压器的匝数比各是多少（g取10m/s2）（2）能使多少盏“220V100W”的电灯正常发光三峡水力发电站是我国最大的水力发电站，三峡水库二期蓄水后，水位落差约135m，水的流量约×104m3/s，船只通航需要约×103m3/s的流量，其余流量全部用来发电．已知水的密度为×103kg/m3，g取10m/s2，水流冲击水轮机发电时，水流减少的机械能有20%转化为电能．（1）按照以上数据估算三峡发电站的发电功率．（2）设三口之家的生活用电的平均功率为，如果三峡电站全部用于城市生活用电，它大约可以满足多少个百万人口城市的生活用电某村在较远的地方建立了一座小型水电站，发电机的输出功率为100kW，输出电压为500V，输电导线的总电阻为10Ω，导线上损耗的电功率为4kW，该村的用电电压是220V．（1）输电电路如图所示，求升压、降压变压器的原、副线圈的匝数比；（2）如果该村某工厂用电功率为60kW，则该村还可以装“220V 40W”的电灯多少盏？某村庄在较远的山区修建一座小型水电站，发电机输出功率为50kW，机端电压为200V，输电距离为6km，若输电线上允许损失的电功率为发电机输出功率的5%．若直接输电，则输电线的电阻阻值应为；若采用高压输电，输电线总电阻为16Ω，用户处要求获得的电压为220V，则所用升压变压器原、副线圈匝数比是．一座小型水电站发电机输出功率为100KW，输出电压为500V，输电线的电阻为10Ω，允许功率损耗为输出功率的4%．求：（1）画出供电线路图（2）在用电单位需要220V电压时，所用升压变压器和降压变压器的原、副线圈的匝数比各为多少？（3）如果用电单位计划生产用电60KW，其余是照明用电，那么最多可装“220V，40W”的电灯多少盏有一台发电机通过升压和降压变压器给用户供电，已知发电机的输出功率是20kW，端电压为400V，升压变压器原、副线圈的匝数比为n1﹕n2=1﹕5，两变压器之间输电导线的总电阻R=Ω，降压变压器输出电压U4=220V，求：（1）升压变压器的输出电压；（2）输电线路输送电能的效率多大；（3）降压变压器的原、副线圈的匝数比n3﹕n4．如图为远距离输电示意图，已知发电机的输出功率为100kw，输出电压为250V，升压变压器的原、副线圈的匝数比为1：20，降压变压器的原、副线圈的匝数比为20：1，输电线的总电阻R 线=10Ω，求用户得到的电压U4及用户得到的功率P用．一小型水电站输出的电功率为20KW，输电线总电阻为5Ω，如果发电机输出电压为400V，求：（1）直接以400V电压进行输电，输电导线上损失的电功率为多少？（2）若用变压器将电压升为2000V电压输电，则输电导线上损失电功率又为多少？（3）用2000V输电时，若用户得到的电压为220V，求所使用理想升压变压器和降压变压器的原副线圈匝数比各为多少某发电机输出功率是100kw，输出电压的瞬时值表达式为，从发电机到用户间的输电线总电阻为8Ω，要使输电线上的功率损失为5%，需用变压器进行升压．求：（1）发电机输出电压U1（2）远距离的输电线路上的电流强度I线（3）升压变压器原、副线圈匝数比n1：n2．风力发电作为新型环保新能源，近几年来得到了快速发展．如图是山东荣成市滨海大道所建的风车阵．如果风车阵中某发电机输出功率为100kW，输出电压是250V，先后经过一升压变压器和一降压变压器传输后送到用户，设用户得到的电压是220V，输电线总电阻为10Ω．若输电线中因发热而损失的功率为输送功率的4%，试求：（1）画出此输电线路的示意图．（2）在输电线路中设置的升、降压变压器原副线圈的匝数比各为多少？（3）用户得到的电功率是多少一小型发电机通过升压、降压变压器把电能输送给用户，已知发电机的输出功率为为50kW，输出电压为500V，升压变压器原、副线圈匝数比为1：5，两个变压器间的输电导线的总电阻为15Ω，降压变压器的输出电压为220V，变压器本身的损耗忽略不计，在输电过程中电抗造成电压的损失不计，求：（1）升压变压器副线圈的端电压；（2）输电线上损耗的电功率；（3）降压变压器原、副线圈的匝数比．某发电机输出功率是100kW，输出电压是250V，从发电机到用户间的输电线总电阻R是8Ω，要使输电线上的功率损失为5%，而用户得到的电压正好为220V，求升压变压器和降压变压器（都认为是理想变压器）的匝数比各是多少？某发电站的输出功率为104kW，输出电压为4kV，通过理想变压器升压后向80km远处供电．已知输电导线的电阻R=Ω，输电线路损失的功率为输出功率的4%，求：（1）输电线路上的电压损失；（2）升压变压器的原副线圈匝数比n1：n2．如图所示，某小型发电站发电机输出的交流电压为500 V，输出的电功率为50 kW，用电阻为3 Ω的输电线向远处送电，要求输电线上损失功率为输电功率的%，则发电站要安装一升压变压器，到达用户再用降压变压器变为220 V供用户使用（两个变压器均为理想变压器）．对整个送电过程，下列说法正确的是 ( )A．输电线上的损失功率为300 WB．升压变压器的匝数比为1∶100C．输电线上的电流为10 AD．降压变压器的输入电压为4970 V某村在距村庄较远的地方修建了一座小型水电站，发电机输出功率为9 kW，输出电压为500 V，输电线的总电阻为10 Ω，允许线路损耗的功率为输出功率的4%，求：(1)村民和村办小企业需要220 V电压时，求所用升压变压器和降压变压器的原、副线圈的匝数比各为多少；(不计变压器的损耗)(2)若不用变压器而由发电机直接输送，村民和村办小企业得到的电压和功率各是多少．图为某小型水电站的电能输送示意图，发电机通过升压变压器和降压变压器向用户供电。

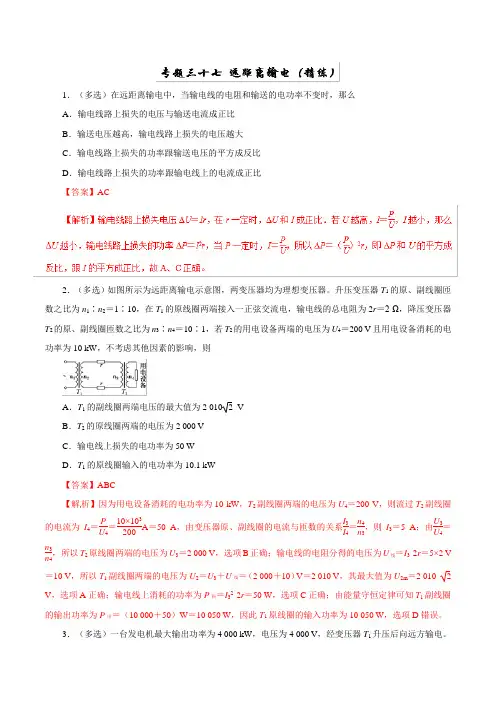

1．（多选）在远距离输电中，当输电线的电阻和输送的电功率不变时，那么 A ．输电线路上损失的电压与输送电流成正比 B ．输送电压越高，输电线路上损失的电压越大 C ．输电线路上损失的功率跟输送电压的平方成反比 D ．输电线路上损失的功率跟输电线上的电流成正比 【答案】AC2．（多选）如图所示为远距离输电示意图，两变压器均为理想变压器。

升压变压器T 1的原、副线圈匝数之比为n 1∶n 2＝1∶10，在T 1的原线圈两端接入一正弦交流电，输电线的总电阻为2r ＝2 Ω，降压变压器T 2的原、副线圈匝数之比为n 3∶n 4＝10∶1，若T 2的用电设备两端的电压为U 4＝200 V 且用电设备消耗的电功率为10 kW ，不考虑其他因素的影响，则A ．T 1的副线圈两端电压的最大值为2 010 2 VB ．T 2的原线圈两端的电压为2 000 VC ．输电线上损失的电功率为50 WD ．T 1的原线圈输入的电功率为10.1 kW 【答案】ABC【解析】因为用电设备消耗的电功率为10 kW ，T 2副线圈两端的电压为U 4＝200 V ，则流过T 2副线圈的电流为I 4＝P U 4＝10×103200A ＝50 A ，由变压器原、副线圈的电流与匝数的关系I 3I 4＝n 4n 3，则I 3＝5 A ；由U 3U 4＝n 3n 4，所以T 2原线圈两端的电压为U 3＝2 000 V ，选项B 正确；输电线的电阻分得的电压为U 线＝I 3·2r ＝5×2 V ＝10 V ，所以T 1副线圈两端的电压为U 2＝U 3＋U 线＝（2 000＋10）V ＝2 010 V ，其最大值为U 2m ＝2 010 2 V ，选项A 正确；输电线上消耗的功率为P 损＝I 32·2r ＝50 W ，选项C 正确；由能量守恒定律可知T 1副线圈的输出功率为P 出＝（10 000＋50）W ＝10 050 W ，因此T 1原线圈的输入功率为10 050 W ，选项D 错误。

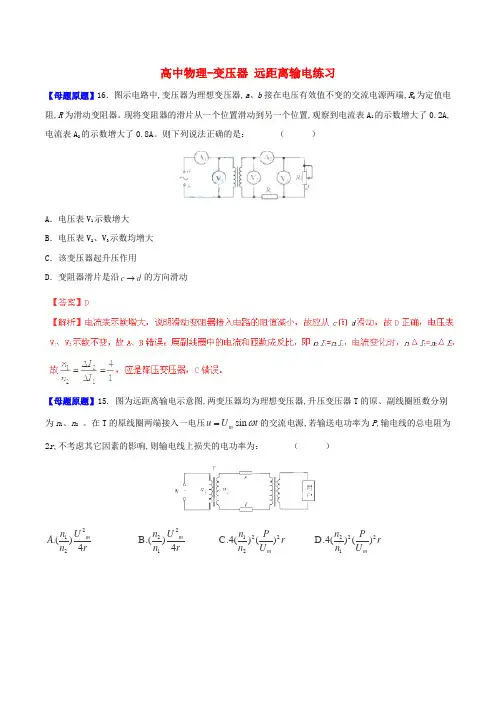

高中物理-变压器 远距离输电练习【母题原题】16．图示电路中,变压器为理想变压器,a 、b 接在电压有效值不变的交流电源两端,R 0为定值电阻,R 为滑动变阻器。

现将变阻器的滑片从一个位置滑动到另一个位置,观察到电流表A 1的示数增大了0.2A,电流表A 2的示数增大了0.8A 。

则下列说法正确的是： （ ）A ．电压表V 1示数增大B ．电压表V 2、V 3示数均增大C ．该变压器起升压作用D ．变阻器滑片是沿c d →的方向滑动【母题原题】15. 图为远距离输电示意图,两变压器均为理想变压器,升压变压器T 的原、副线圈匝数分别为n 1、n 2 。

在T 的原线圈两端接入一电压sin m u U t ω=的交流电源,若输送电功率为P ,输电线的总电阻为2r ,不考虑其它因素的影响,则输电线上损失的电功率为： （ ）212.()4m U n A n r 221B.()4m U n n r 2212C.4()()m n P r n U 2221D.4()()mn P r n U【命题意图】 考查变压器的工作原理、欧姆定律、闭合电路欧姆定律和电功率等知识,意在考查考生的理解能力和综合分析能力。

【考试方向】 对理想变压器的动态分析的考查：一是负载不变,通过匝数变化求解原副线圈的各参量；二是匝数不变,负载变化,讨论各量的变化。

【得分要点】 1、 电压器的几个常用关系： （1）电压关系：2121n n U U =或者t n U n U ∆∆Φ==2211或者t n U n U n U ∆∆Φ==== 332211（多个副线圈时）,即原副线圈两端电压之比等于线圈的匝数之比。

（2）电流关系：根据P 入=P 出可求出,1221n n I I =或者n 1I 1=n 2I 2或者n 1I 1=n 2I 2+n 3I 3+n 4I 4+n 5I 5+…（有多个副线圈时）。

（3）功率关系：P 入＝P 出,即I 1U 1＝I 2U 2（一个副线圈）或者I 1U 1＝I 2U 2+I 3U 3+I 4U 4+…（多个副线圈）。

变压器远距离输电（附答案）1．(淄博模拟)某水利发电站发电机发电后，先通过电站附近的升压变压器升压后，再通过输电线路把电能输送到远处的降压变压器，降压后，再用线路输送到各用户．设发电机输出电压稳定且两变压器均为理想变压器．在用电高峰期，白炽灯不够亮，但用电总功率却增加较大，这时与用电低谷时比较()A ．升压变压器的副线圈两端的电压变小B ．高压输电线路的电压损失变大C ．降压变压器副线圈中的电流变小D ．降压变压器副线圈两端的电压变大2．(苏锡常镇四市教学)在家用交流稳压器中，变压器的原、副线圈分别带有滑动头P 1、P 2，如图13－2－12所示．当变压器的输入电压发生变化时，可上下调节滑动头P 1、P 2的位置，使输出电压稳定在220V ．若输出电压高于220V ，则下列措施正确的是()A ．P 1不动，将P 2向下移B ．P 1不动，将P 2向上移C ．P 2不动，将P 1向下移D ．将P 1向下移，同时将P 2向上移3．(广州测试)如图13－2－13所示，原、副线圈匝数之比为2∶1的理想变压器正常工作时()图13－2－13A ．原、副线圈磁通量之比为2∶1B ．原、副线圈电流之比为1∶2C ．输入功率和输出功率之比为1∶1D ．原、副线圈磁通量变化率之比为1∶14．在某交流电路中，有一正在工作的变压器，原、副线圈的匝数分别为n 1＝600匝、n 2＝120匝，电源的电压为U ＝311sin100πt (V)，原线圈中串联一个额定电流为0.2A 的保险丝，为保证保险丝不被烧毁，则()图13－2－12A ．负载功率不能超过62WB ．副线圈电流的最大值不能超过1AC ．副线圈电流的有效值不能超过1AD ．无论副线圈电流有多大，保险丝总不会被烧毁5．如图13－2－14所示为一理想变压器，电路中的开关S 原来闭合，在原线圈输入电压不变的条件下，要提高变压器的输入功率，可采用的方法是()A ．只增加原线圈的匝数B ．只增加副线圈的匝数C ．只增加用电器R 1的电阻D ．断开开关S 6．如图13－2－15所示，一理想变压器原、副线圈匝数比为3∶1，副线圈上接三个相同的灯泡，均能正常发光，原线圈中再串一个相同的灯泡L ，则()A ．灯L 也能正常发光B ．灯L 比另外三个灯都暗C ．灯L 将会被烧坏D ．不能确定7.(高考四川理综卷)如图13－2－16甲所示，理想变压器原、副线圈的匝数比为10∶1，R 1＝20Ω，R 2＝30Ω，C 为电容器，已知通过R 1的正弦交流电如图乙所示，则()图13－2－16A ．交流电的频率为0.02HzB ．原线圈输入电压的最大值为2002VC ．电阻R 2的电功率约为6.67WD ．通过R 3的电流始终为零图13－2－14图13－2－158．(高考江苏卷)如图13－2－17所示，理想变压器的原、副线圈匝数比为1∶5，原线圈两端的交变电压为u ＝202sin100πt (V)．氖泡在两端电压达到100V 时开始发光，下列说法中正确的有()A ．开关接通后，氖泡的发光频率为100HzB ．开关接通后，电压表的示数为100VC ．开关断开后，电压表的示数变大D ．开关断开后，变压器的输出功率不变9．(高考海南卷)一台发电机最大输出功率为4000kW ，电压为4000V ，经变压器T 1升压后向远方输电．输电线路总电阻R ＝1kΩ.到目的地经变压器T 2降压，负载为多个正常发光的灯泡(220V,60W)．若在输电线路上消耗的功率为发电机输出功率的10%，变压器T 1和T 2的损耗可忽略，发电机处于满负荷工作状态，则()A ．T 1原、副线圈电流分别为103A 和20AB ．T 2原、副线圈电压分别为1.8×105V 和220VC ．T 1和T 2的变压比分别为1∶50和40∶1D ．有6×104盏灯泡(220V,60W)正常发光10．交流发电机的发电原理是矩形线圈在匀强磁场中绕垂直于磁场的轴OO ′匀速转动．一小型发电机的线圈共220匝，线圈面积S ＝0.05m 2，线圈转动的频率为50Hz ，线圈内阻不计，磁场的磁感应强度B ＝2πT ．为用此发电机所发出交流电带动两个标有“220V,11kW ”的电机正常工作，需在发电机的输出端a 、b 与电机之间接一个理想变压器，电路如图13－2－18所示，求：图13－2－18(1)发电机的输出电压的有效值为多少？(2)变压器原、副线圈的匝数比为多少？(3)与变压器原线圈串联的交流电流表的示数为多大？图13－2－17答案：(1)1100V(2)5∶1(3)20A11．如图13－2－19所示，理想变压器原线圈中输入电压U1＝3300V，副线圈两端电压U2为220V，输出端连有完全相同的两个灯泡L1和L2，绕过铁芯的导线所接的电压表V的示数U＝2V．求：图13－2－19(1)原线圈n1等于多少匝？(2)当开关S断开时，电流表A2的示数I2＝5A．则电流表A1的示数I1为多少？(3)当开关S闭合时，电流表A1的示数I1′等于多少？答案：(1)1650匝(2)0.3A(3)0.7A12.某发电厂发电机的输出功率P＝100kW，发电机端电压U＝250V，向远处送电的输电线的总电阻R＝8Ω.要使传输电线上的功率损失不超过输送功率的5%，用户得到的电压又正好是220V，那么：(1)应该怎样安装变压器？画出输电线路的示意图．(2)求出所用的变压器的原、副线圈的匝数比．答案：(1)见解析(2)升压：1∶16降压：190∶11答案：1B2A3BCD4C5B6A7C8AB9ABD。

《变压器远距离输电》典型题1．如图所示，半径为L＝1 m的金属圆环，其半径Oa是铜棒，两者电阻均不计且接触良好．今让Oa以圆心O为轴，以角速度ω＝10 rad/s匀速转动，圆环处于垂直于环面、磁感应强度为B＝2 T的匀强磁场中．从圆心O引出导线，从圆环上接出导线，并接到匝数比为n1∶n2＝1∶4的理想变压器原线圈两端．则接在副线圈两端的理想电压表的示数为( )A．40 V B．20 VC．80 V D．02．有一理想变压器，副线圈所接电路如图所示，灯L1、L2为规格相同的两只小灯泡．当S断开时，灯L1正常发光．S闭合后，下列说法正确的是( )A．灯L1、L2都能正常发光B．原线圈的输入功率减小C．原、副线圈的电流比增大D．电阻R消耗的功率增大3．如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其他条件不变，则( )A．小灯泡变亮B．小灯泡变暗C．原、副线圈两端电压的比值不变D．通过原、副线圈电流的比值不变4．一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c、d间作为副线圈．在a、b间输入电压为U1的交变电流时，c、d间的输出电压为U2，在将滑动触头从M点顺时针旋转到N点的过程中( )A．U2＞U1，U2降低B．U2＞U1，U2升高C．U2＜U1，U2降低D．U2＜U1，U2升高5．如图所示，变压器输入有效值恒定的电压，副线圈匝数可调，输出电压通过输电线输送给用户(电灯等用电器)，R表示输电线的电阻，则( )A．用电器增加时，变压器输出电压增大B．要提高用户的电压，滑动触头P应向上滑C．用电器增加时，输电线的热损耗减小D．用电器增加时，变压器的输入功率减小6．如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表．下列说法正确的是( )A．当滑动变阻器的滑动触头P向上滑动时，R1消耗的功率变大B．当滑动变阻器的滑动触头P向上滑动时，电压表V示数变大C．当滑动变阻器的滑动触头P向上滑动时，电流表A1示数变大D．若闭合开关S，则电流表A1示数变大，A2示数变大7．图为远距离输电示意图，两变压器均为理想变压器，升压变压器T的原、副线圈匝数分别为n1、n2，在T的原线圈两端接入一电压u＝U m sin ωt的交流电源，若输送电功率为P ，输电线的总电阻为2r ，不考虑其他因素的影响，则输电线上损失的电功率为( )A.⎝ ⎛⎭⎪⎫n 1n 2U 2m 4rB.⎝ ⎛⎭⎪⎫n 2n 1U 2m 4r C ．4⎝ ⎛⎭⎪⎫n 1n 22⎝ ⎛⎭⎪⎫P U m 2r D ．4⎝ ⎛⎭⎪⎫n 2n 12⎝ ⎛⎭⎪⎫P U m 2r 8．一台该型号的柴油发电机给灾民临时安置区供电，如图所示．发电机到安置区的距离是400 m ，输电线路中的火线和零线均为GBCZ60型单股铜导线，该型号导线单位长度的电阻为2.5×10－4 Ω，安置区家用电器的总功率为44 kW ，当这些额定电压为220 V 的家用电器都正常工作时( )型号 AED6500S输出电压范围 220～300 V最大输出功率60 kWA.输电线路中的电流为20 AB ．发电机的实际输出电压为300 VC ．在输电线路上损失的电功率为8 kWD ．如果该柴油发电机发的电是正弦式交变电流，则其输出电压最大值是300 V9．(多选)交流发电机和理想变压器如图连接，灯泡的额定电压为U 0，灯泡与定值电阻的阻值均为R .当该发电机以转速n 匀速转动时，电压表示数为U ，灯泡恰能正常发光．设电表均为理想电表，图示位置时磁场恰与线圈平面垂直，则( )A ．变压器原副线圈匝数比为2U 0∶UB ．电流表的示数为2U 20RUC ．在图示位置时，发电机输出电压的瞬时值恰为零D ．从图示位置开始计时，变压器输入电压的瞬时值表达式为e ＝U sin 2n πt10．(多选)A.n 2n 1＞n 3n 4B.n 2n 1＜n 3n 4C ．要减小线路的损耗，应增大升压变压器的匝数比n 1n 2，同时减小降压变压器的匝数比n 3n 4D ．要减小线路的损耗，应减小升压变压器的匝数比n 1n 2，同时增大降压变压器的匝数比n 3n 411．(多选)如图所示，甲图是一理想变压器，原、副线圈的匝数比为100∶1.若向原线圈输入图乙所示的正弦交变电流，图中R t 为热敏电阻(阻值随温度升高而变小)，R 1为可变电阻，电压表和电流表均为理想电表，下列说法中正确的是( )A ．在t ＝0.005 s 时，电压表的示数约为50.9 VB ．变压器原、副线圈中的电流之比为100∶1C ．R t 温度降低时，适当增大R 1可保持R t 两端的电压不变D ．R t 温度升高时，电压表的示数不变、电流表的示数变大12．(多选)如图甲所示，理想变压器原、副线圈的匝数比为5∶1，原线圈接交流电源和交流电压表，副线圈接有“220 V 440 W ”的热水器、“220 V 220W”的抽油烟机．如果副线圈电压按图乙所示规律变化，则下列说法正确的是( )A．副线圈两端电压的瞬时值为u＝2202sin 100πt(V)B．交流电压表的示数为1 100 2 VC．1 min内变压器输出的电能为3.96×104 JD．热水器的发热功率是抽油烟机发热功率的2倍13．图甲为一理想变压器，ab为原线圈，ce为副线圈，d为副线圈引出的一个接头，原线圈输入正弦式交变电压的u－t图象如图乙所示．若只在ce间接一只R ce＝400 Ω的电阻，或只在de间接一只R de＝225 Ω的电阻，两种情况下电阻消耗的功率均为P＝80 W.(1)请写出原线圈输入电压瞬时值u ab的表达式；(2)求只在ce间接400 Ω电阻时，原线圈中的电流I1；(3)求ce和de间线圈的匝数比n cen de.《变压器远距离输电》典型题1．解析：选D.由于Oa以圆心O为轴，以角速度ω＝10 rad/s匀速转动，产生恒定的感应电动势，变压器铁芯中磁通量不变，接在副线圈两端的理想电压表的示数为0，选项D正确．2．解析：选D.断开S时，L1正常发光，当闭合S后，总电阻减小，回路中总电流增大，R两端电压变大，灯泡两端电压减小，两灯不能正常发光，A项错误．由P入＝P出＝U22R总，且R总减小，U2不变，则P入变大，B项错误．由I1I2＝n2n1可知，因线圈匝数比不变，则原、副线圈的电流比不变，C项错误．电阻R的功率P＝I2R，因I变大，R不变，则P变大，D项正确．3．解析：选B.变压器接在家庭电路上，可知U1＝220 V，因是降压变压器，则n1＞n2，当减少相同匝数时有n1－Δnn2－Δn＞n1n2.对理想变压器有U1U2＝n1n2，U1U2′＝n1－Δnn2－Δn，所以U2′减小，小灯泡变暗，A错误，B正确．对于理想变压器，电压之比为匝数之比，所以原、副线圈两端电压之比变大，C错误．理想变压器原、副线圈电流之比与匝数之比成反比，所以原、副线圈电流的比值变小，D错误．4．解析：选C.由图可知，cd间的线圈为整个线圈的一部分，故其匝数比作为原线圈的整个线圈的匝数少，根据变压器的电压与匝数的关系可知，U2＜U1，当触头由M点顺时针旋转到N点的过程中，cd间的线圈的匝数减少，所以输出电压降低，选项C 正确．5．解析：选 B.由于变压器原、副线圈的匝数不变，而且输入电压不变，因此增加负载不会影响输出电压，选项A 错误；根据变压器原理可知输出电压U 2＝n 2n 1U 1，当滑动触头P 向上滑时，n 2增大，所以输出电压增大，用户的电压增大，选项B 正确；由于用电器是并联的，因此用电器增加时总电阻变小，输出电压不变，总电流增大，故输电线的热损耗增大，选项C 错误；用电器增加时总电阻变小，总电流增大，输出功率增大，所以输入功率增大，选项D 错误．6．解析：选B.由题知，U 1不变，n 1n 2不变，故U 2不变．当P 向上滑动时，R 滑变大，R 总变大，R 两端电压即电压表示数变大，U R 1减小，I R 1减小，则P R 1减小，A 错误，B 正确．因为I R 1减小，n 1n 2不变．由I 1＝n 2n 1I R 1知I 1减小，C 错误．若闭合开关S ，则总电阻减小，由I R 1＝U 2R 总知I R 1增大，U R 1增大，U R 2减小，电流表A 2的示数减小，D 错误．7．解析：选C.升压变压器T 的原线圈两端电压的有效值为U 1＝U m 2；由变压关系可得U 1U 2＝n 1n 2，则U 2＝n 2U m 2n 1；因为输送电功率为P ，输电线中的电流为I 2＝P U 2＝2n 1P n 2U m ，则输电线上损失的电功率为ΔP ＝I 22(2r )＝4n 21P 2r n 22U 2m，故选项C 正确． 8．解析：选C.当这些额定电压为220 V 的家用电器都正常工作时，输电线路中的电流为I ＝P U ＝200 A ，A 错误；导线电阻为R ＝2.5×10－4×400×2 Ω＝0.2 Ω，则发电机的实际输出电压为U 输＝U ＋IR ＝260 V ，B 错误；在输电线路上损失的电功率为P 损＝I 2R ＝8 kW ，C 正确；如果该柴油发电机发的电是正弦式交变电流，则其输出电压的最大值是U m ＝2U 输＝368 V ，D 错误．9．(多选)解析：选BC.因灯泡正常发光，则其两端电压为额定电压U 0，又因灯泡与定值电阻的阻值相等，则定值电阻两端电压也为U 0，故副线圈两端电压为2U 0，因电压表测原线圈两端电压，则原线圈两端电压为U ，则U 1U 2＝n 1n 2可知，变压器原副线圈匝数比为n 1n 2＝U 2U 0，由I 1I 2＝n 2n 1，可知I 1I 2＝2U 0U ，又I 2＝U 0R ，所以电流表示数为I 1＝2U 20RU ，B 正确；图中线框正处于中性面位置，产生的电压瞬时值为零，所以C 正确；从图示位置开始计时，变压器的输入电压的瞬时值表达式为e ＝2U sin 2n πt ，所以D 错误．10．(多选)解析：选AD.根据变压器工作原理可知n 1n 2＝220 V U 2，n 3n 4＝U 3220 V ，由于输电线上损失一部分电压，升压变压器的输出电压大于降压变压器的输入电压，即U 2>U 3，所以n 2n 1>n 3n 4，A 正确，B 错误；要减小线路的损耗，应减小升压变压器的匝数比n 1n 2，使输电线上电流减小，由于用户获得的电压不变，所以应同时增大降压变压器的匝数比n 3n 4，D 正确． 11．(多选)解析：选CD.由图甲可知电压表显示的是变压器原线圈两端电压的有效值，再由图乙可知其示数为36 V ，则A 错．变压器原、副线圈中的电流之比为I 1I 2＝n 2n 1＝1100，则B 错．因副线圈两端电压U 2不变，且U R t ＋U R 1＝U 2，U R t U R 1＝R t R 1，则当R 1温度降低时，其阻值增大，为了使U R t 不变，应增大R 1，则C 正确．R t 温度升高时，其阻值下降，电压表示数不变，电流表示数变大，则D 正确．12．(多选)解析：选AC.由图乙可知，交变电流的峰值是220 2 V ，ω＝100π rad/s ，则副线圈两端电压的瞬时值表达式为u ＝2202sin 100πt (V)，故A 正确；电压与匝数成正比，有U 1＝n 1n 2U 2＝1 100 V ，则电压表示数为1 100 V ，故B 错误；输入功率等于输出功率，1 min 内变压器输出的电能为W ＝Pt ＝(220 W ＋440 W)×60 s ＝3.96×104 J ，故C 正确；热水器的发热功率为440 W ，而抽油烟机的发热功率小于220 W ，故D 错误．13．解析：(1)由题图乙知周期T ＝0.01 s ，u ab 最大值为U m ＝400 V ，所以角速度ω＝2πT ＝200π rad/s电压瞬时值u ab ＝400sin 200πt (V)(2)电压有效值U 1＝U m 2＝200 2 V 理想变压器输入功率P 1＝P原线圈中的电流I 1＝P 1U 1解得I 1＝25 A ≈0.28 A(3)设ab 间匝数为n 1，则U 1n 1＝U ce n ce 同理U 1n 1＝U de n de由题意知U 2ce R ce ＝U 2de R de ，。

专题80 变压器 远距离输电1．变压器联系着两个电路：原线圈电路、副线圈电路．原线圈在原线圈电路中相当于一用电器，副线圈在副线圈电路中相当于电源.2.变压器的输入电压决定输出电压，但输入电流、功率却由输出电流、功率决定.3.远距离输电示意图中涉及三个电路，在中间的远距离输电线路中升压变压器的副线圈、导线、降压变压器的原线圈相当于闭合回路的电源、电阻、用电器．1.(多选)(2020·安徽安庆市三模)如图1所示，为了减少输电线路中电力损失，发电厂发出的电通常是经过变电所升压后通过远距离输送，再经变电所将高压变为低压．某变电所将电压u 0＝11 000 2 sin 100πt (V)的交流电降为220 V 供居民小区用电，则变电所变压器( )图1A ．原、副线圈匝数比为50∶1B ．副线圈中电流的频率是50 HzC ．原线圈的导线比副线圈的要粗D ．输入原线圈的电流等于居民小区各用电器电流的总和答案 AB解析 降压变压器输入电压的最大值为11 000 2 V ，则有效值为11 000 V ，则n 1n 2＝U 1U 2＝11 000220＝501，故A 正确．交流电的频率f ＝ω2π＝100π2πHz ＝50 Hz ，经过变压器后，交流电的频率不变，故B 正确．降压变压器中副线圈的电流大于原线圈的电流，则副线圈导线比原线圈导线粗，故C 错误．副线圈的电流等于居民小区各用电器电流总和，而原、副线圈的电流不等，所以输入原线圈的电流不等于居民小区各用电器电流的总和，故D 错误．2．(2020·广西池州市期末)一种可视为理想变压器的铭牌如图2所示，根据所提供的信息，以下判断正确的是( ) 型号：PKT －12－3 000输入参数：220 V 50 Hz输出参数：12 V 3.0 A图2A ．副线圈的匝数比原线圈多B ．当变压器输出为12 V 和3 A 时，原线圈电流为9255 AC ．当原线圈输入交流电压220 V 时，副线圈输出直流电压12 VD ．当原线圈输入交流电压110 V 时，副线圈输出交流电压6 V答案 D解析 根据铭牌U 1＝220 V>U 2＝12 V ，可知是降压变压器，根据变压比公式U 1U 2＝n 1n 2＝22012＝553，n 1>n 2，A 错误；当原线圈输入交流电压220 V 时，副线圈输出交流电压12 V ，根据P 1＝P 2知I 1＝U 2I 2U 1＝12×3220 A ＝955A ，B 错误；变压器变压后交流电频率不变，当原线圈输入交流电压220 V 时，副线圈输出交流电压12 V ，C 错误；当原线圈输入交流电压110 V 时，根据220 V 12 V＝n 1n 2＝110 V U 2，可知副线圈中输出交流电压6 V ，D 正确． 3.(多选)(2020·海南新高考3月诊断)如图3所示，一变压器原、副线圈匝数比为3∶1，原线圈输入电压u ＝152sin 50πt (V)，副线圈接有理想交流电压表和一电阻，电阻的阻值为2 Ω，则下列说法正确的是( )图3A ．输入电压的频率为50 HzB ．电压表的示数为5 VC ．电阻的电功率为25 WD ．当输入电压u 的最大值不变而频率升高时，电阻的电功率不变答案 BD解析 原线圈输入电压u ＝152sin 50πt (V)，则角速度为ω＝50π rad/s ，所以原线圈中交流电的频率f ＝ω2π＝25 Hz ，所以输入电压的频率为25 Hz ，故A 错误；原线圈输入电压u ＝15 2 sin 50πt (V)，则原线圈输入电压的最大值为U m ＝15 2 V ，原线圈两端的电压有效值为U 1＝1522V ＝15 V ，电压表显示的是副线圈的输出电压有效值，根据公式U 1U 2＝n 1n 2可知电压表的示数为U 2＝13U 1＝5 V ，故B 正确；电阻的电功率P R ＝U 22R ＝522W ＝12.5 W ，故C 错误；当输入电压u 的最大值不变，则原线圈输出电压有效值恒定，故副线圈的输入电压恒定不变，所以电阻的功率不变，故D 正确．4．(多选)(2020·四川德阳市二诊)如图4甲所示，一理想变压器原、副线圈匝数之比为11∶2，其原线圈两端接入如图乙所示的正弦交流电，副线圈通过电流表与负载电阻R 相连．若交流电压表和交流电流表都是理想电表，则下列说法中正确的是( )图4A ．变压器输入电压的最大值是220 VB ．电压表的示数是40 VC ．若电流表的示数为0.50 A ，变压器的输入功率是20 WD ．原线圈输入的正弦交变电流的频率是100 Hz答案 BC解析 由题图乙可知交流电压最大值U m ＝220 2 V ，故A 错误；输入电压的有效值为220 V ，根据变压器电压与匝数成正比知电压表示数U 2＝211U 1＝40 V ，电压表的示数是40 V ，选项B 正确；流过电阻中的电流为0.5 A ，变压器的输入功率是P 入＝P 出＝U 2I 2＝40×0.5 W＝20 W ，故C 正确；变压器不改变频率，由题图乙可知交流电周期T ＝0.02 s ，可由周期求出正弦交变电流的频率是50 Hz ，故D 错误．5．(多选)(2020·山东潍坊市期末)在图5甲所示的理想变压器a 、b 端加上如图乙所示的交变电压．已知变压器原、副线圈的匝数比为4∶1，R 1为热敏电阻(温度升高时，其电阻减小)，R 为定值电阻，电压表和电流表均为理想电表．下列判断正确的是( )图5A ．电压表V 1的示数为22 VB ．电压表V 2的示数为5.5 2 VC ．R 1处温度升高时，V 1示数与V 2示数的比值变小D ．R 1处温度升高时，V 1示数与V 2示数的比值变大答案 AD解析 电压表V 1测的是原线圈两端的电压，即输入电压的有效值，由题图乙可知U 1＝2222V ＝22 V ，A 正确；原、副线圈的匝数比为4∶1，所以副线圈两端的电压为5.5 V ，电压表V 2测的是R 1两端的电压，应该小于5.5 V ，B 错误；R 1处温度升高时，R 1的阻值减小，R 的阻值不变，则R 1分得的电压变小，V 2的示数变小，而V 1的示数不变，所以V 1的示数与V 2的示数的比值变大，C 错误，D 正确．6.(多选)如图6所示为物理实验室某风扇的风速挡位变换器电路图，它是一个可调压的理想变压器，原线圈接入交变电流的电压有效值为U 0＝220 V ，n 0＝2 200匝，挡位1、2、3、4对应的线圈匝数分别为220匝、550匝、1 100匝、2 200匝．电动机M 的内阻r ＝4 Ω，额定电压U ＝220 V ，额定功率P ＝110 W ．下列判断正确的是( )图6A ．当选择挡位3时，电动机两端电压为110 VB ．当挡位由3变换到2时，电动机的功率减小C ．当选择挡位2时，电动机的热功率为1 WD ．当选择挡位4时，电动机的输出功率为110 W答案 AB解析 由电压与匝数的关系U 0∶U 3＝n 0∶n 3，可得U 3＝110 V ，A 正确；当挡位由3变换到2时，输出电压减小，电动机的功率减小，B 正确；在额定功率的情况下，电动机的额定电流为I ＝P U ＝0.5 A ，热功率P r ＝I 2r ＝1 W ，输出功率为P 出＝P －P r ＝(110－1) W ＝109 W ，D 错误；没有达到额定功率时，热功率小于1 W ，C 错误．7．(2020·天津市河西区3月调研)如图7所示，原、副线圈匝数比为100∶1的理想变压器，b 是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c 、d 两端加上交变电压，其瞬时值表达式为u 1＝310sin 314t (V)，则( )图7A ．当单刀双掷开关与a 连接时，电压表的示数为3.1 VB ．副线圈两端的电压频率为50 HzC ．当单刀双掷开关由a 扳向b 时，原线圈输入功率变小D ．当单刀双掷开关由a 扳向b 时，电压表和电流表的示数均变小答案 B解析 c 、d 两端电压的有效值U ＝U m 2＝3102V ，当单刀双掷开关与a 连接时，原线圈的电压的有效值为U ，根据电压与匝数成正比可知，副线圈的电压的有效值为U 2＝3101002V≈2.2 V，电压表的示数为电压的有效值，所以示数为2.2 V ，故A 错误；变压器不改变交流电的频率，由ω＝2πf ＝314 rad/s ，解得原线圈两端的电压频率为50 Hz ，所以副线圈两端的电压频率也为50 Hz ，所以B 正确；若将单刀双掷开关由a 拨向b ，由于原线圈的匝数变小，导致副线圈的电压增大，电流增大，两电表的示数均变大，副线圈的输出功率变大，由于原线圈输入功率和副线圈输出功率相等，所以原线圈输入功率变大，故C 、D 错误．8．(2020·全国第五次大联考)如图8甲所示，理想变压器原、副线圈的匝数分别为 1 000匝和100匝，R 1＝5 Ω，R 2＝10 Ω，电容器的电容C ＝100 μF.已知电容器上极板所带电荷量q 按图乙所示的正弦规律变化，则下列判断正确的是( )图8A ．电阻R 1的电功率为20 WB ．原线圈输入电压的有效值为100 VC ．穿过变压器原线圈的磁通量变化率的最大值为0.2 Wb/sD ．变压器原线圈中电流的周期为0.4 s答案 C解析 副线圈电压的最大值U 2m ＝q C ＝20 V ，有效值U ＝10 2 V ，电阻R 1的电功率P 1＝U 2R 1＝40 W ，A 项错误；原线圈输入电压的有效值为100 2 V ，B 项错误；穿过变压器原线圈的磁通量变化率的最大值U 1m n 1＝U 2m n 2＝0.2 Wb/s ，C 项正确；由题图乙知，副线圈中电流的周期为0.04 s ，而变压器不能改变交变电流的周期，故原线圈中电流的周期也为0.04 s ，D 项错误．9．(多选)(2019·安徽蚌埠市第二次质检)如图9所示，电路中的变压器为理想变压器，U 为正弦式交变电压，R 为变阻器，R 1、R 2是两个定值电阻，A 、V 分别是理想电流表和理想电压表，则下列说法正确的是( )图9A ．闭合开关S ，电流表示数变大、电压表示数变小B ．闭合开关S ，电流表示数变小、电压表示数变大C ．开关S 闭合时，变阻器滑片向左移动的过程中，电流表、电压表示数均变小D ．开关S 闭合时，变阻器滑片向左移动的过程中，电流表、电压表示数均变大答案 AC解析 闭合开关S ，负载总电阻变小，变压器的输出功率增大，副线圈的电流增大，根据I 1I 2＝n 2n 1可知变压器的输入电流增大，即电流表示数变大，变阻器R 两端电压增大，根据串联分压可知变压器的输入电压减小，根据U 1U 2＝n 1n 2可知变压器的输出电压减小，电压表示数变小，故A 正确，B 错误；开关S 闭合时，变阻器滑片向左移动的过程中，变阻器R 的阻值增大，两端电压增大，根据串联分压可知变压器的输入电压减小，根据U 1U 2＝n 1n 2可知变压器的输出电压减小，电压表示数变小，根据欧姆定律可知副线圈的电流减小，根据I 1I 2＝n 2n 1可知变压器的输入电流减小，即电流表示数变小，故C 正确，D 错误．10．(2020·江西吉安市期末)如图10所示为节日彩灯供电电路图，变压器为理想变压器，所有灯泡相同，在A 、B 两端接入电压恒定的正弦交流电，若发现灯泡的灯光较暗，为使灯泡正常发光，需要调节滑动变阻器R 2的滑片，下列调节及结果判断正确的是( )图10A ．应将滑动变阻器R 2滑片向右移B ．调节后，变压器原线圈输入电压变小C ．调节后，电阻R 1消耗的功率变小D ．调节后，滑动变阻器R 2两端的电压增大答案 B解析 设A 、B 端输入的电压为U ，原线圈中的电流为I ，则U ＝IR 1＋(n 1n 2)2I (R 2＋R L )，其中R L 为灯泡的总电阻，为使灯泡变亮，电流I 需要增大，R 2需要减小，滑片应向左移，A 项错误；原线圈中电流增大，R 1消耗的功率增大，其电压增大，变压器原线圈输入的电压减小，B 项正确，C 项错误；副线圈两端的电压减小，灯泡两端的电压增大，因此滑动变阻器R 2两端的电压减小，D 项错误．11．(多选)(2020·广东佛山市二模)如图11所示，某学习小组模拟远距离输电，手摇发电机产生e ＝102sin 8πt (V)稳定的交流电．通过升、降压比相同(n 1∶n 2＝n 4∶n 3)的两个变压器给三个相同的灯泡供电．若变压器为理想变压器．则( )图11A ．闭合开关S 1，灯泡L 1两端电压为10 VB ．闭合开关，通过灯泡电流的频率都为4 HzC ．开关全闭合时，输电线消耗的电功率最大D ．依次闭合开关S 1、S 2、S 3，直至三个开关全部闭合，在此过程中灯泡L 1越来越亮 答案 BC解析 升压变压器原线圈电压有效值为U 1＝1022V ＝10 V ，升压变压器和降压变压器匝数比相同，但因输电导线上有电压损失，可知降压变压器的次级电压小于10 V ，即闭合开关S 1，灯泡L 1两端电压小于10 V ，选项A 错误；交流电的频率为f ＝ω2π＝8π2πHz ＝4 Hz ，变压器不改变交流电的频率，可知闭合开关，通过灯泡电流的频率都为4 Hz ，选项B 正确；开关全闭合时，降压变压器输出消耗的功率最大，次级电流最大，初级电流也是最大，输电线上的电流最大，根据P ＝I 2r 可知，此时输电线消耗的电功率最大，选项C 正确；依次闭合开关S 1、S 2、S 3，直至三个开关全部闭合，在此过程导线上的电流越来越大，降压变压器初级电压逐渐减小，次级电压逐渐减小，则灯泡L 1两端电压逐渐减小，即L 1越来越暗，选项D 错误．12．(多选)(2019 ·浙南名校联盟期末)位于温州乐清市磐石镇的温州发电厂，是浙江省跨世纪重点能源工程之一，其中一期工程输送功率为70 MW ，发电机的输出电压随时间变化如图12甲所示．通过如图乙所示的电路向县域输电，其中输电电压为70 kV ，输电线总电阻为4 Ω，在用户端用理想降压变压器把电压降为220 V ，忽略降压变压器到用户的输电线上的电阻．以下说法正确的是( )图12A ．用户端交变电流频率为50 HzB ．降压变压器原、副线圈匝数比为300∶1C ．0～0.01 s 发电机线圈磁通量的变化量为零D ．输电线上损失的功率为4×108W答案 AB解析 由题图甲知f ＝1T ＝50 Hz ，变压器不改变交变电流的频率，所以用户端交变电流的频率为50 Hz ，故A 正确；输电线上的电流I ＝P U ＝70×10670×103 A ＝103 A ，输电线上的电压损失为U 损＝IR ＝4×103 V ，降压变压器原线圈两端的电压U 1＝U －U 损＝66×103V ，降压变压器原、副线圈的匝数比为n 1n 2＝U 1U 2＝66×103220＝3001，故B 正确；0～0.01 s 为半个周期，发电机线圈磁通量的变化量为2BS ，故C 错误；输电线上损耗的功率P 损＝I 2R ＝4×106 W ，故D 错误．13．(2020·河南、广东、湖北、湖南四省部分学校联考)如图13所示为远距离交流输电的简化电路图，升压变压器与发电厂相连，降压变压器与用户相连，两变压器均为理想变压器，发电厂输出发电功率P 、升压变压器原线圈两端电压和输电线总电阻保持不变．当升压变压器原、副线圈匝数比为k 时，用户得到的功率为P 1，则当升压变压器的原、副线圈匝数比为nk 时，用户得到的电功率为( )图13A ．(1－n 2k 2)P ＋n 2k 2P 1B ．(1－n 2)P ＋n 2P 1C ．(1－1n 2k2)P ＋P 1n 2k 2 D ．(1－1n 2)P ＋P 1n2 答案 B解析 原、副线圈的匝数比为k ，根据变压器的规律可得I ∶I 1＝1∶k据能量守恒可得P －P 1＝I 12R ＝k 2I 2R当升压变压器的原、副线圈匝数比为nk 时，用户得到的功率为P 1′＝(1－n 2)P ＋n 2P 1.。

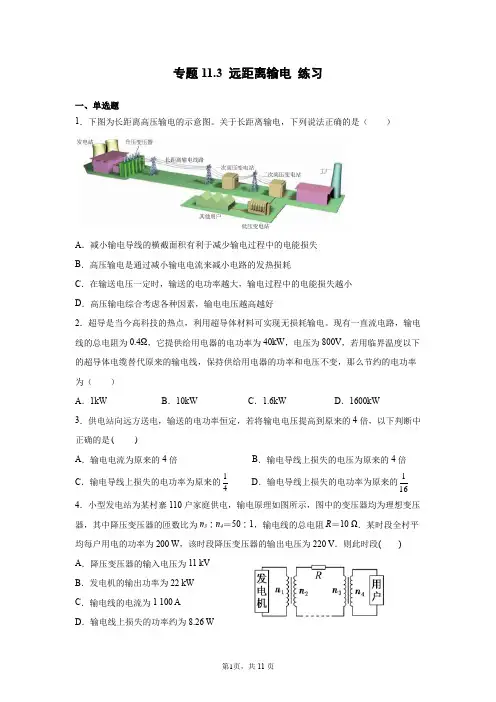

专题11.3 远距离输电练习一、单选题1．下图为长距离高压输电的示意图。

关于长距离输电，下列说法正确的是（）A．减小输电导线的横截面积有利于减少输电过程中的电能损失B．高压输电是通过减小输电电流来减小电路的发热损耗C．在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小D．高压输电综合考虑各种因素，输电电压越高越好2．超导是当今高科技的热点，利用超导体材料可实现无损耗输电。

现有一直流电路，输电线的总电阻为0.4Ω，它提供给用电器的电功率为40kW，电压为800V，若用临界温度以下的超导体电缆替代原来的输电线，保持供给用电器的功率和电压不变，那么节约的电功率为（）A．1kW B．10kW C．1.6kW D．1600kW3．供电站向远方送电，输送的电功率恒定，若将输电电压提高到原来的4倍，以下判断中正确的是()A．输电电流为原来的4倍B．输电导线上损失的电压为原来的4倍C．输电导线上损失的电功率为原来的14D．输电导线上损失的电功率为原来的1164．小型发电站为某村寨110户家庭供电，输电原理如图所示，图中的变压器均为理想变压器，其中降压变压器的匝数比为n3∶n4＝50∶1，输电线的总电阻R＝10 Ω．某时段全村平均每户用电的功率为200 W，该时段降压变压器的输出电压为220 V．则此时段( ) A．降压变压器的输入电压为11 kVB．发电机的输出功率为22 kWC．输电线的电流为1 100 AD．输电线上损失的功率约为8.26 W5．目前世界上电压最高的输电工程为中国已经投产运行的1000kV 特高压输电工程。

如果分别用220V 和220kV 两种电压来输电，设两种电压输送的电功率相同，所用导线的长度相同。

则下面说法正确的是（ ）A ．若使用相同的导线来输电，则输电电流之比为1：1000B ．若使用相同的导线来输电，则输电线上损失的电功率之比为1：106C ．若使用不同的导线输电，输电线上损失的电功率相同，导线的电阻率相同，则导线的横截面积之比为106：1D ．若使用不同的导线输电，输电线上损失的电功率相同，导线的横截面积相同，则导线的电阻率之比为106：16．如图所示，导线框绕垂直于磁场的轴匀速转动，产生的交变电动势e =1112sin100πt （V ）。
