长距离架空输电线的架线方法

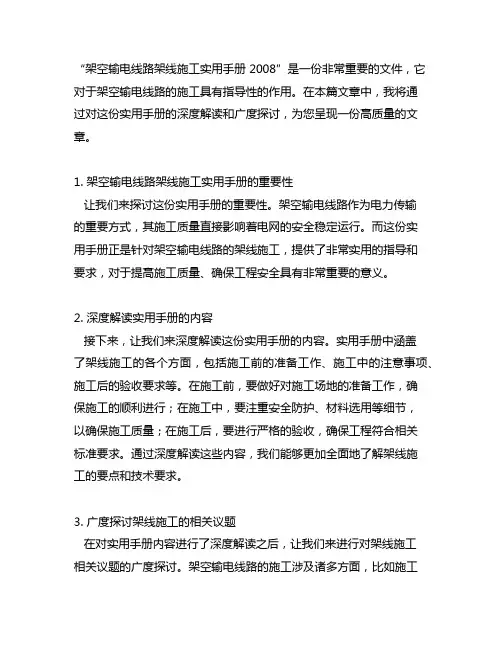

“架空输电线路架线施工实用手册2008”是一份非常重要的文件，它对于架空输电线路的施工具有指导性的作用。

在本篇文章中，我将通过对这份实用手册的深度解读和广度探讨，为您呈现一份高质量的文章。

1. 架空输电线路架线施工实用手册的重要性让我们来探讨这份实用手册的重要性。

架空输电线路作为电力传输的重要方式，其施工质量直接影响着电网的安全稳定运行。

而这份实用手册正是针对架空输电线路的架线施工，提供了非常实用的指导和要求，对于提高施工质量、确保工程安全具有非常重要的意义。

2. 深度解读实用手册的内容接下来，让我们来深度解读这份实用手册的内容。

实用手册中涵盖了架线施工的各个方面，包括施工前的准备工作、施工中的注意事项、施工后的验收要求等。

在施工前，要做好对施工场地的准备工作，确保施工的顺利进行；在施工中，要注重安全防护、材料选用等细节，以确保施工质量；在施工后，要进行严格的验收，确保工程符合相关标准要求。

通过深度解读这些内容，我们能够更加全面地了解架线施工的要点和技术要求。

3. 广度探讨架线施工的相关议题在对实用手册内容进行了深度解读之后，让我们来进行对架线施工相关议题的广度探讨。

架空输电线路的施工涉及诸多方面，比如施工环境的保护、材料设备的选择、施工人员的安全等。

这些议题都是极为重要的，它们直接关系着工程的质量和电网的安全稳定运行。

我们需要对这些议题进行深入的探讨和分析，以期能够更好地理解架线施工的实际操作。

4. 个人观点和理解在对实用手册内容的深度解读和对相关议题的广度探讨之后，我对架空输电线路架线施工有了更深刻的认识和理解。

我认为，只有严格按照实用手册的要求进行施工，并且在实际操作中注重细节和安全，才能够确保工程质量和电网安全。

我也意识到架线施工是一项复杂的工程，需要施工人员具备扎实的技术和丰富的经验，这对施工队伍的培训和管理提出了更高的要求。

总结回顾架空输电线路架线施工实用手册2008是一份非常重要的文件，对于指导架线施工具有重要的作用。

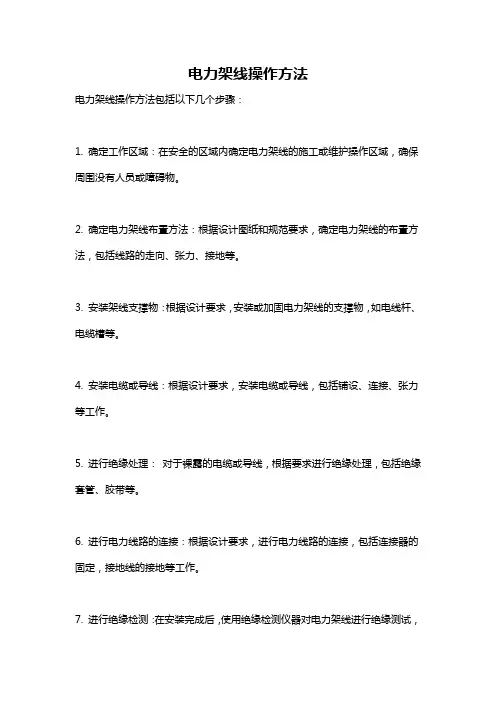

电力架线操作方法
电力架线操作方法包括以下几个步骤：
1. 确定工作区域：在安全的区域内确定电力架线的施工或维护操作区域，确保周围没有人员或障碍物。

2. 确定电力架线布置方法：根据设计图纸和规范要求，确定电力架线的布置方法，包括线路的走向、张力、接地等。

3. 安装架线支撑物：根据设计要求，安装或加固电力架线的支撑物，如电线杆、电缆槽等。

4. 安装电缆或导线：根据设计要求，安装电缆或导线，包括铺设、连接、张力等工作。

5. 进行绝缘处理：对于裸露的电缆或导线，根据要求进行绝缘处理，包括绝缘套管、胶带等。

6. 进行电力线路的连接：根据设计要求，进行电力线路的连接，包括连接器的固定，接地线的接地等工作。

7. 进行绝缘检测：在安装完成后，使用绝缘检测仪器对电力架线进行绝缘测试，
确保无漏电现象。

8. 进行安全检查：在施工或维护完成后，进行安全检查，确保电力架线的安全性，如检查支撑物的稳固性，接地线的可靠性等。

9. 编制施工报告：根据实际工作情况，编制电力架线的施工报告，包括施工过程中的问题和解决方案，以供后续工作参考。

10. 进行验收和交接：在施工或维护完成后，组织相关人员进行电力架线的验收，并进行交接工作，确保工作的顺利进行。

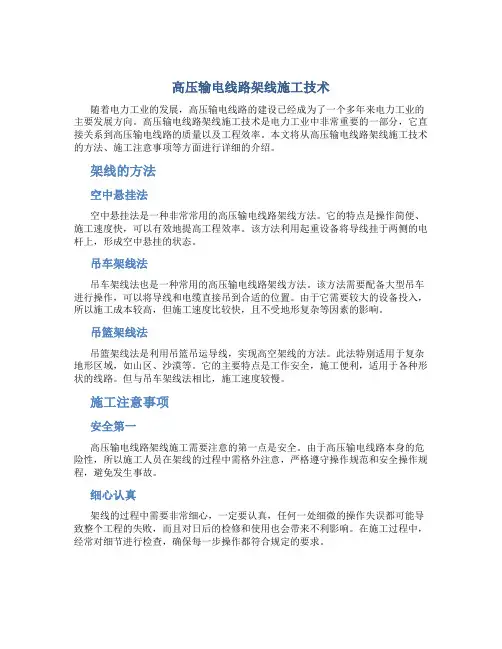

高压输电线路架线施工技术随着电力工业的发展，高压输电线路的建设已经成为了一个多年来电力工业的主要发展方向。

高压输电线路架线施工技术是电力工业中非常重要的一部分，它直接关系到高压输电线路的质量以及工程效率。

本文将从高压输电线路架线施工技术的方法、施工注意事项等方面进行详细的介绍。

架线的方法空中悬挂法空中悬挂法是一种非常常用的高压输电线路架线方法。

它的特点是操作简便、施工速度快，可以有效地提高工程效率。

该方法利用起重设备将导线挂于两侧的电杆上，形成空中悬挂的状态。

吊车架线法吊车架线法也是一种常用的高压输电线路架线方法。

该方法需要配备大型吊车进行操作，可以将导线和电缆直接吊到合适的位置。

由于它需要较大的设备投入，所以施工成本较高，但施工速度比较快，且不受地形复杂等因素的影响。

吊篮架线法吊篮架线法是利用吊篮吊运导线，实现高空架线的方法。

此法特别适用于复杂地形区域，如山区、沙漠等。

它的主要特点是工作安全，施工便利，适用于各种形状的线路。

但与吊车架线法相比，施工速度较慢。

施工注意事项安全第一高压输电线路架线施工需要注意的第一点是安全。

由于高压输电线路本身的危险性，所以施工人员在架线的过程中需格外注意，严格遵守操作规范和安全操作规程，避免发生事故。

细心认真架线的过程中需要非常细心，一定要认真，任何一处细微的操作失误都可能导致整个工程的失败，而且对日后的检修和使用也会带来不利影响。

在施工过程中，经常对细节进行检查，确保每一步操作都符合规定的要求。

现场管理高压输电线路架线施工需要做好现场管理工作。

现场管理人员要跟踪施工进度，策划和给出合理的解决方案，保证施工质量和效率。

同时要做好现场的环境保护工作，防止对环境造成污染。

总结高压输电线路架线施工技术对高压输电线路建设的整个过程有着至关重要的作用。

在架线过程中，应选择合适的架线方法，注意施工安全，严格认真地操作，做好现场管理工作。

通过这些工作，可以保证高压输电线路建设工作的高质量完成。

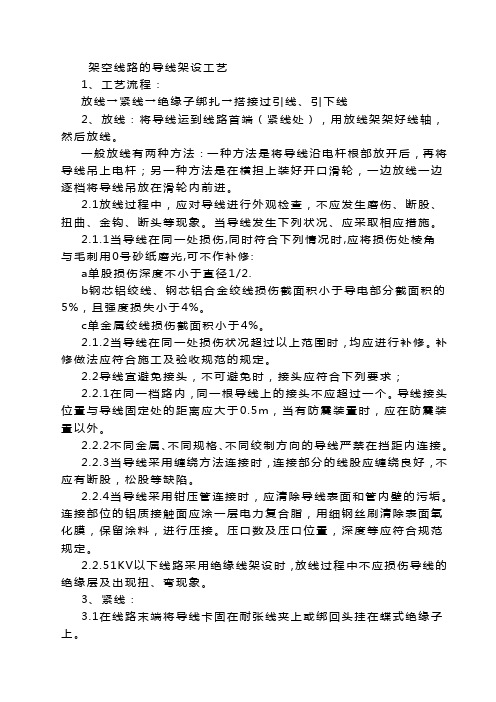

架空线路的导线架设工艺1、工艺流程：放线→紧线→绝缘子绑扎→搭接过引线、引下线2、放线：将导线运到线路首端（紧线处），用放线架架好线轴，然后放线。

一般放线有两种方法：一种方法是将导线沿电杆根部放开后，再将导线吊上电杆；另一种方法是在横担上装好开口滑轮，一边放线一边逐档将导线吊放在滑轮内前进。

2.1放线过程中，应对导线进行外观检查，不应发生磨伤、断股、扭曲、金钩、断头等现象。

当导线发生下列状况、应采取相应措施。

2.1.1当导线在同一处损伤,同时符合下列情况时,应将损伤处棱角与毛刺用0号砂纸磨光,可不作补修:a单股损伤深度不小于直径1/2.b钢芯铝绞线、钢芯铝合金绞线损伤截面积小于导电部分截面积的5%，且强度损失小于4%。

c单金属绞线损伤截面积小于4%。

2.1.2当导线在同一处损伤状况超过以上范围时，均应进行补修。

补修做法应符合施工及验收规范的规定。

2.2导线宜避免接头，不可避免时，接头应符合下列要求；2.2.1在同一档路内，同一根导线上的接头不应超过一个。

导线接头位置与导线固定处的距离应大于0.5m，当有防震装置时，应在防震装置以外。

2.2.2不同金属、不同规格、不同绞制方向的导线严禁在挡距内连接。

2.2.3当导线采用缠绕方法连接时，连接部分的线股应缠绕良好，不应有断股，松股等缺陷。

2.2.4当导线采用钳压管连接时，应清除导线表面和管内壁的污垢。

连接部位的铝质接触面应涂一层电力复合脂，用细钢丝刷清除表面氧化膜，保留涂料，进行压接。

压口数及压口位置，深度等应符合规范规定。

2.2.51KV以下线路采用绝缘线架设时，放线过程中不应损伤导线的绝缘层及出现扭、弯现象。

3、紧线：3.1在线路末端将导线卡固在耐张线夹上或绑回头挂在蝶式绝缘子上。

裸铝导线在线夹上或在蝶式绝缘子上固定时，应缠包铝带，缠绕方向应与导线外层绞股方向一致，缠绕长度应超出接触部分30mm。

裸铝导线在蝶式绝缘子上的绑扎长度见表3—77。

3.2绑扎用的绑线，应选择与导线同金属的单股线，其直径不应小于2mm。

架空输电线路施工架线工程8．1 一般规定8．1．1 架线过程中，对展放的导线及地线应进行外观检查，且应符合下列要求：1 导线及地线型号、规格应符合设计文件要求；2 对于在线盘上设有损伤或断头标志的地方，应查明情况并按本规范第8．2节、第8．3节的有关规定处理。

8．1．2 导线或架空地线在跨越档内接头处应符合设计规定。

当设计无规定时，应符合本规范附录A中A．0．6的规定。

8．1．3 放线滑车的选用应符合下列规定：1 导线放线滑车应符合现行行业标准《架空输电线路放线滑车》DL／T 371的规定。

展放镀锌钢绞线架空地线时，滑车轮槽底部的轮径与所放钢绞线直径之比不宜小于15；2 轮槽尺寸及所用材料应与导线或架空地线相适应；3 对于严重上扬、下压或垂直档距很大处的放线滑车应进行验算；4 放线滑车使用前应进行检查并确保转动灵活。

8．2 张力放线8．2．1 张力放线操作除应遵守以下规定外，尚应符合现行行业标准《750kV架空送电线路张力架线施工工艺导则》DL／T 5343的规定：1 电压等级为220kV及以上线路工程的导线展放应采用张力放线；2 110kV线路工程的导线展放宜采用张力放线；3 良导体架空地线应采用张力放线。

8．2．2 张力展放导线用的多轮滑车除应符合现行行业标准《架空输电线路放线滑车》DL ／T 371的规定外，其轮槽宽应能顺利通过接续管及其护套。

8．2．3 同相分裂导线宜采用一次或同次展放。

分次展放时，时间间隔不宜超过48h。

8．2．4 张力机应符合现行行业标准《输电线路张力架线用张力机通用技术条件》DL／T 1109的规定。

张力机的尾线轴架的制动力与反转力应与张力机相匹配。

8．2．5 张力放线区段的长度不宜超过20个放线滑轮，当难以满足规定时应采取防护措施。

8．2．6 张力放线中，经过重要的跨越物时，宜适当缩短张力放线区段长度。

8．2．7 张力放线时，直线接续管通过滑车时应加装保护套。

8．2．8 牵引场应顺线路布置。

架空输电线路建造流程一、规划设计阶段。

这就像是给架空输电线路画个蓝图呢。

工程师们得先去考察地形，哪里是高山，哪里是河流，哪里是居民区，都得摸得门儿清。

他们要根据这些实际情况，确定线路的走向。

比如说，要尽量避开那些特别难施工的地方，像悬崖峭壁啦，超级深的山谷啦。

同时呢，还得考虑到对周围环境的影响，不能因为建个输电线路就把人家小动物的家给破坏喽。

而且呀，要根据用电需求来规划线路的电压等级、输送容量这些，就好像是根据吃饭的人数来决定做多少菜一样。

二、材料准备。

这个阶段就像是为一场大工程的“战场”准备“武器”。

咱们得有电线杆子，有电线，还有各种金具。

电线杆子的种类可多了呢，有木杆、水泥杆，还有铁塔。

不同的地方要用不同的杆子，就像不同的人要穿不同的衣服一样。

木杆比较适合在一些对强度要求不是特别高的地方，而且看起来还挺有复古的感觉。

水泥杆就比较结实耐用，在普通的乡村或者城郊很常见。

铁塔呢，那可是输电线路里的“大力士”，在高压、大容量的输电线路里，铁塔是当仁不让的主角。

电线也不简单，有铝绞线、钢芯铝绞线之类的，每种电线的性能也不一样，要根据具体的输电要求来选。

金具就是那些把电线杆子和电线连接起来的小部件，别看它们小，作用可大着呢，要是没有它们，这电线杆子和电线可就没法好好合作啦。

三、基础施工。

这是给电线杆子打地基的重要环节。

基础要是没打好，那电线杆子就跟个没根的草一样，风一吹就倒啦。

如果是水泥杆的基础，可能就需要挖个合适大小的坑，然后把水泥灌进去，把杆子稳稳地立在里面。

要是铁塔的话，那基础可就更复杂了，可能要打桩，要做混凝土承台之类的。

施工的时候呀，工人们可得特别小心，要按照设计的尺寸和要求来做，一点都不能马虎。

就像盖房子打地基一样，地基不牢，房子肯定不结实。

四、杆塔组立。

这个过程可壮观啦。

把电线杆子或者铁塔立起来可不是一件轻松的事儿。

如果是比较小的水泥杆，可能用吊车就可以轻松搞定。

但是对于那些高大的铁塔，那可就需要很多大型设备，还得有经验丰富的工人来指挥。

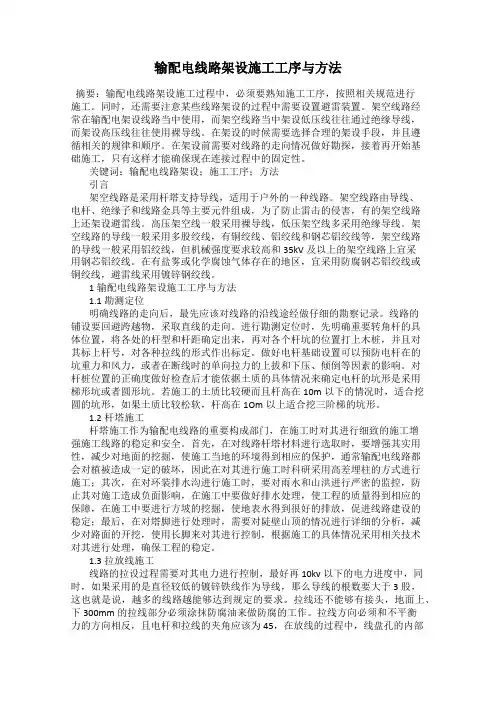

输配电线路架设施工工序与方法摘要：输配电线路架设施工过程中，必须要熟知施工工序，按照相关规范进行施工。

同时，还需要注意某些线路架设的过程中需要设置避雷装置。

架空线路经常在输配电架设线路当中使用，而架空线路当中架设低压线往往通过绝缘导线，而架设高压线往往使用裸导线。

在架设的时候需要选择合理的架设手段，并且遵循相关的规律和顺序。

在架设前需要对线路的走向情况做好勘探，接着再开始基础施工，只有这样才能确保现在连接过程中的固定性。

关键词：输配电线路架设；施工工序；方法引言架空线路是采用杆塔支持导线，适用于户外的一种线路。

架空线路由导线、电杆、绝缘子和线路金具等主要元件组成，为了防止雷击的侵害，有的架空线路上还架设避雷线。

高压架空线一般采用裸导线，低压架空线多采用绝缘导线。

架空线路的导线一般采用多股绞线，有铜绞线、铝绞线和钢芯铝绞线等，架空线路的导线一般采用铝绞线，但机械强度要求较高和35kV及以上的架空线路上宜采用钢芯铝绞线。

在有盐雾或化学腐蚀气体存在的地区，宜采用防腐钢芯铝绞线或铜绞线，避雷线采用镀锌钢绞线。

1输配电线路架设施工工序与方法1.1勘测定位明确线路的走向后，最先应该对线路的沿线途经做仔细的勘察记录。

线路的铺设要回避跨越物，采取直线的走向。

进行勘测定位时，先明确重要转角杆的具体位置，将各处的杆型和杆距确定出来，再对各个杆坑的位置打上木桩，并且对其标上杆号，对各种拉线的形式作出标定。

做好电杆基础设置可以预防电杆在的坑重力和风力，或者在断线时的单向拉力的上拔和下压、倾倒等因素的影响。

对杆桩位置的正确度做好检查后才能依据土质的具体情况来确定电杆的坑形是采用梯形坑或者圆形坑。

若施工的土质比较硬而且杆高在10m以下的情况时，适合挖圆的坑形，如果土质比较松软，杆高在1Om以上适合挖三阶梯的坑形。

1.2杆塔施工杆塔施工作为输配电线路的重要构成部门，在施工时对其进行细致的施工增强施工线路的稳定和安全。

首先，在对线路杆塔材料进行选取时，要增强其实用性，减少对地面的挖掘，使施工当地的环境得到相应的保护，通常输配电线路都会对植被造成一定的破坏，因此在对其进行施工时科研采用高差埋柱的方式进行施工；其次，在对环装排水沟进行施工时，要对雨水和山洪进行严密的监控，防止其对施工造成负面影响，在施工中要做好排水处理，使工程的质量得到相应的保障，在施工中要进行方坡的挖掘，使地表水得到很好的排放，促进线路建设的稳定；最后，在对塔脚进行处理时，需要对陡壁山顶的情况进行详细的分析，减少对路面的开挖，使用长脚来对其进行控制，根据施工的具体情况采用相关技术对其进行处理，确保工程的稳定。

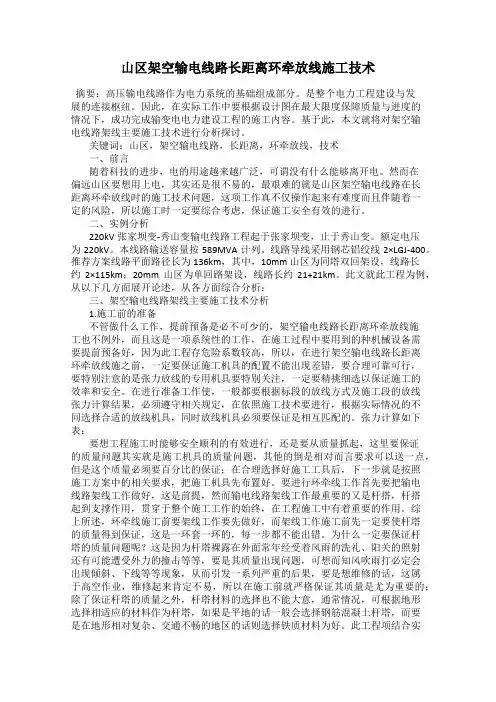

山区架空输电线路长距离环牵放线施工技术摘要：高压输电线路作为电力系统的基础组成部分。

是整个电力工程建设与发展的连接枢纽。

因此，在实际工作中要根据设计图在最大限度保障质量与进度的情况下，成功完成输变电电力建设工程的施工内容。

基于此，本文就将对架空输电线路架线主要施工技术进行分析探讨。

关键词：山区，架空输电线路，长距离，环牵放线，技术一、前言随着科技的进步，电的用途越来越广泛，可谓没有什么能够离开电。

然而在偏远山区要想用上电，其实还是很不易的，最艰难的就是山区架空输电线路在长距离环牵放线时的施工技术问题，这项工作真不仅操作起来有难度而且伴随着一定的风险，所以施工时一定要综合考虑，保证施工安全有效的进行。

二、实例分析220kV张家坝变-秀山变输电线路工程起于张家坝变，止于秀山变。

额定电压为220kV。

本线路输送容量按589MVA计列。

线路导线采用钢芯铝绞线2×LGJ-400。

推荐方案线路平面路径长为136km，其中，10mm山区为同塔双回架设，线路长约2×115km；20mm山区为单回路架设，线路长约21+21km。

此文就此工程为例，从以下几方面展开论述，从各方面综合分析：三、架空输电线路架线主要施工技术分析1.施工前的准备不管做什么工作，提前预备是必不可少的，架空输电线路长距离环牵放线施工也不例外，而且这是一项系统性的工作，在施工过程中要用到的种机械设备需要提前预备好，因为此工程存危险系数较高，所以，在进行架空输电线路长距离环牵放线施之前，一定要保证施工机具的配置不能出现差错，要合理可靠可行，要特别注意的是张力放线的专用机具要特别关注，一定要精挑细选以保证施工的效率和安全。

在进行准备工作使，一般都要根据标段的放线方式及施工段的放线张力计算结果，必须遵守相关规定，在依照施工技术要进行，根据实际情况的不同选择合适的放线机具，同时放线机具必须要保证是相互匹配的。

张力计算如下表：要想工程施工时能够安全顺利的有效进行，还是要从质量抓起，这里要保证的质量问题其实就是施工机具的质量问题，其他的倒是相对而言要求可以送一点，但是这个质量必须要百分比的保证；在合理选择好施工工具后，下一步就是按照施工方案中的相关要求，把施工机具先布置好。
