预制装配整体式剪力墙结构体系来源：沈阳卫德住宅工业化科技有限公司“装配式混凝土结构”的英语翻译是precast concrete structure，英文简称PC。
预制混凝土构件或部件通过各种可靠的连接方式装配而成的混凝土结构称之为装配式混凝土结构。
“装配剪力墙结构”是“装配式混凝土结构”的一种类型，其定义是主要受力构件剪力墙、梁、板部分或全部由预制混凝土构件（预制墙板、叠合梁、叠合板）组成的装配式混凝土结构。
在施工现场拼装后，采用墙板间竖向连接缝现浇、上下墙板间主要竖向受力钢筋浆锚连接以及楼面梁板叠合现浇形成整体的一种结构形式。
结构设计预制装配整体式剪力墙结构宜简单、规则、均匀及对称，不应采用严重不规则的结构体系，并应符合下列要求：1 应具有必要的承载能力、刚度和良好的延性；2 结构的竖向和水平布置宜具有合理的刚度和承载力分布，应避免局部突变和扭转效应而形成薄弱部位以及产生过大的应力集中或塑性变形集中，对可能出现的薄弱部位，应采取有效措施予以加强或采用隔振、减震措施；3 应避免因部分结构或构件的破坏而导致整个结构丧失承受重力荷载、风荷载和地震作用的能力；4 结构在两个主轴方向的动力特性宜相近。
预制装配整体式剪力墙结构的高宽比不宜超过6。
预制装配整体式剪力墙结构的抗震等级应根据抗震设防烈度、结构高度按有关现行国家标准确定相应的抗震等级，并采取相应的计算和构造措施。
预制构件间连接设计应满足传力明确和构造可靠的要求。
对有抗震设防要求的结构，尚应满足抗震要求。
预制构件间连接钢筋应不低于预制构件该部位不连续钢筋强度等级及直径。
结构布置预制装配整体式剪力墙结构平面和竖向布置应符合现行国家标准《高层建筑混凝土结构技术规程》JGJ3的相关规定。
在预制装配整体式剪力墙结构平面横向墙体布置时，两侧端部山墙宜布置预制承重墙板；内墙可根据结构横向抗侧力需要设置预制承重墙板或预制轻质填充墙板。
在预制装配整体式剪力墙结构平面纵向墙体布置时，纵向内、外剪力墙的承重墙板布置可根据纵向抗侧力的需要设置；阳台及门窗部位周边部位可根据需要设置非承重的预制轻质填充墙板。
装配式建筑的连接方法陈㊀雪ꎬ曾桂香(华北水利水电大学ꎬ河南㊀郑州㊀４５００４５)收稿日期:２０１９－０８－２０作者简介:陈雪(１９９６－)ꎬ女ꎬ河南商丘人ꎬ硕士ꎬ主要研究方向:装配式建筑ꎮ摘㊀要:新建建筑的装配率远远达不到国家的预期ꎬ这一问题由很多原因导致ꎬ包括装配式建筑的信任度不高ꎬ装配式建筑这一新型建造方式的受力性能达不到理想的状态ꎬ装配式建筑建造过程中有很多限制导致达不到目标的装配性能ꎬ比如预制构件建造工厂产品的精密度达不到装配的ꎬ施工人员的工作质量达不到装配式建筑的要求ꎮ装配式建筑的受力性能受很多条件的影响ꎬ其中最主要的一个原因是梁㊁柱节点的连接方式ꎬ存在一些连接方式使装配式剪力墙结构满足建筑使用要求的结论ꎬ这一结论可以为装配式建筑的大力推广提供理论支持ꎬ并且增强民众和企业对装配式建筑的信心ꎮ关键词:装配式建筑ꎻ装配式建筑的连接方法ꎻ连接方法的应用中图分类号:ＴＵ７４１文献标志码:Ｂ文章编号:１６７２－４０１１(２０２０)０２－０１０５－０２ＤＯＩ:１０ ３９６９/ｊ ｉｓｓｎ １６７２－４０１１ ２０２０ ０２ ０５２ＰｒｅｆａｂｒｉｃａｔｅｄｃｏｎｓｔｒｕｃｔｉｏｎｍｅｔｈｏｄｏｆｃｏｎｎｅｃｔｉｏｎＣＨＥＮＸｕｅꎬＺＥＮＧＧｕｉｘｉａｎｇ(ＮｏｒｔｈＣｈｉｎａＵｎｉｖｅｒｓｉｔｙｏｆＷａｔｅｒＲｅｓｏｕｒｃｅｓａｎｄＥｌｅｃｔｒｉｃＰｏｗｅｒꎬＺｈｅｎｇｚｈｏｕ４５００４５ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:Ｔｈｅａｓｓｅｍｂｌｙｒａｔｅｏｆｎｅｗｂｕｉｌｄｉｎｇｓｆａｒｓｈｏｒｔｏｆｅｘｐｅｃｔａｔｉｏｎｓｏｆｔｈｅｃｏｕｎｔｒｙꎬｔｈｅｐｒｏｂｌｅｍｃａｕｓｅｄｂｙｍａｎｙｒｅａｓｏｎｓꎬｉｎｃｌｕｄｉｎｇｔｈｅｐｒｅｆａｂｒｉｃａｔｅｄｂｕｉｌｄｉｎｇｃｒｅｄｉｂｉｌｉｔｙｉｓｎｏｔｈｉｇｈꎬｔｈｅｓｔｒｅｓｓｐｅｒｆｏｒｍａｎｃｅｏｆｐｒｅｆａｂｒｉｃａｔｅｄｂｕｉｌｄｉｎｇｔｈｅｎｅｗｂｕｉｌｄｔｏｒｅａｃｈｔｈｅｉｄｅａｌｓｔａｔｅꎬｔｈｅｒｅａｒｅｍａｎｙｒｅｓｔｒｉｃｔｉｏｎｓｉｎｔｈｅｐｒｏｃｅｓｓｏｆｐｒｅｆａｂｒｉｃａｔｅｄｂｕｉｌｄｉｎｇｉｓｌｅａｄｔｏｒｅａｃｈｔａｒｇｅｔａｓｓｅｍｂｌｙｐｅｒｆｏｒｍａｎｃｅꎬｓｕｃｈａｓｔｈｅｐｒｅｃｉｓｉｏｎｏｆｔｈｅｐｒｅｆａｂｒｉｃａｔｅｄｂｕｉｌｄｉｎｇｆａｃｔｏｒｙｐｒｏｄｕｃｔｓｃａｎｎｏｔｍｅｅｔｔｈｅａｓｓｅｍｂｌｙꎬｔｈｅｑｕａｌｉｔｙｏｆｃｏｎｓｔｒｕｃｔｉｏｎｐｅｒｓｏｎｎｅｌｗｏｒｋｃｏｕｌｄｎｏｔｒｅａｃｈｔｈｅｒｅｑｕｉｒｅｍｅｎｔｓｏｆｐｒｅｆａｂｒｉｃａｔｅｄｃｏｎｓｔｒｕｃｔｉｏｎ.Ｐｒｅｆａｂｒｉｃａｔｅｄｃｏｎｓｔｒｕｃｔｉｏｎｍｅｃｈａｎｉｃａｌｐｅｒｆｏｒｍａｎｃｅｉｓａｆｆｅｃｔｅｄｂｙｍａｎｙｃｏｎｄｉｔｉｏｎｓꎬｏｎｅｏｆｔｈｅｍａｉｎｒｅａｓｏｎｓｉｓｔｈｅｃｏｎｎｅｃｔｉｎｇｗａｙｏｆｂｅａｍａｎｄｃｏｌｕｍｎｎｏｄｅꎬｔｈｅｒｅａｒｅｓｏｍｅｃｏｎｎｅｃｔｉｏｎｓｍａｋｅｐｒｅｆａｂｒｉｃａｔｅｄｓｈｅａｒｗａｌｌｓｔｒｕｃｔｕｒｅｓａｔｉｓｆｉｅｓｔｈｅｒｅｑｕｉｒｅｍｅｎｔｏｆｂｕｉｌｄｉｎｇｕｓｅꎬｔｈｅｃｏｎｃｌｕｓｉｏｎｃａｎｐｒｏｖｉｄｅｔｈｅｏｒｅｔｉｃａｌｓｕｐｐｏｒｔｆｏｒｐｒｅｆａｂｒｉｃａｔｅｄｃｏｎｓｔｒｕｃｔｉｏｎｖｉｇｏｒｏｕｓｌｙｐｒｏｍｏｔｅꎬａｎｄｒｅｉｎｆｏｒｃｅｐｕｂｌｉｃｃｏｎｆｉｄｅｎｃｅｉｎｐｒｅｆａｂｒｉｃａｔｅｄｃｏｎｓｔｒｕｃｔｉｏｎａｎｄｅｎｔｅｒｐｒｉｓｅ.Ｋｅｙｗｏｒｄｓ:ｐｒｅｆａｂｒｉｃａｔｅｄｈｏｕｓｉｎｇꎻｃｏｎｎｅｃｔｉｏｎｍｏｄｅꎻｍｅｃｈａｎｉｃａｌｐｅｒｆｏｒｍａｎｃｅａｎａｌｙｓｉｓ０㊀引㊀言我国现行建筑大部分采用的是现浇方式施工ꎬ但是随着国家的发展进程ꎬ现浇方式已经不能完全适应发展的需要ꎮ绿色环保ꎬ高效率和节约㊁循环利用的理念是现浇方式无法达到的ꎮ 像搭模型一样盖房子 是人们一直以来的梦想ꎬ装配式构件的出现使这个想法有望变成现实ꎮ装配式构件的建造速度相对现浇较快㊁质量更容易控制㊁节约材料㊁构件外观观感好㊁耐久性强以及现场湿作业少㊁利于环保等优点ꎮ装配式建筑的概念始于２０世纪５０年代ꎬ德国在全球范围内率先建立了建筑工业化生产(建造)体系ꎬ经过七八十年的发展ꎬ德国成为世界上装配式建筑能耗最低的国家ꎮ在德国开始发展装配式建筑的同时ꎬ我国也开始在全国大范围内推广装配式建筑的建造方式建造房屋ꎮ２０世纪７０年代ꎬ装配式混凝土建筑因不够灵活ꎬ不能适应当前建筑业的需求ꎬ以及连接抗震和接缝防水没有解决ꎬ而被后来的现浇混凝土建筑超过ꎮ２１世纪初ꎬ装配式建筑的发展重新进入我们的发展规划之内ꎬ装配式建筑的推广需要全行业各个工序的紧密配合ꎬ我国要建立完善的装配式建筑体系还有很长的路要走ꎬ不可避免地会碰到很多问题ꎬ但这都是我们要发展装配式建筑的必经之路ꎮ为给国家大力推广装配式建筑提供理论支持ꎬ证明装配式建筑可以满足建筑的建造及使用要求ꎬ即可以达到 等同现浇 ꎬ并且如果在只考虑受力性能的情况下有超过现浇的可能性ꎬ即装配式本身存在部分代替现浇的能力ꎮ１㊀装配式建筑装配式建筑是指建筑的部分或全部构件在工厂或现场预制完成ꎬ然后运输到施工现场ꎬ将构件通过可靠的连接方式装配而成的建筑[１]ꎮ２０１６年开始ꎬ全国部分城市纷纷出台了推广装配式建筑的政策ꎬ主要是对装配式建筑进行补贴ꎬ但是收效甚微ꎮ这不是我国第一次在推行装配式建筑时碰壁ꎬ２０世纪７０年代ꎬ在面对装配式与现浇时ꎬ由于装配式建筑在某些方面的优势不如现浇结构突出ꎬ比如ꎬ装配式混凝土建筑灵活性较低ꎬ不适应建造的需求ꎬ以及连接抗震和接缝防水没有解决ꎬ而被后来的现浇混凝土建筑超过ꎮ但是ꎬ装配和现浇各有优势ꎮ现如今ꎬ发展装配式建筑刻不容缓ꎬ我们需要对装配和现浇存在的问题开展研究ꎬ发挥各自的优势ꎮ我们需要有信心地发展装配式建筑ꎬ因为我国发展装配式建筑也有过辉煌ꎬ２０世纪５０年代ꎬ建国以后不久ꎬ装配和现浇混凝土建筑同期降生ꎮ装配式混凝土建筑[２]主要用于单层工业厂房㊁居住建筑㊁饭店和办公建筑ꎮ北京市发展最快ꎬ１９５８年就有３个预制构件厂ꎬ生产大板的是亚洲最大ꎬ先后建成１２~１６层装配式混凝土框架㊁框架－剪力墙和大板建筑ꎮ早期我国发展装配式建筑的辉煌已经成为了过去ꎬ当前面临的装配式建筑推广困难是亟待解决的问题ꎮ２０世纪２０年代ꎬ北京市为了回应 现浇不是工业化ꎬ装配才是工业化 的争论ꎬ提出混凝土预制装配和现浇机械化施工并举ꎬ后来对应用较多的４种装配和现浇混凝土结构开展竞赛ꎬ结果是 装配式 败给 现浇 ꎮ１９８８年以后ꎬ预制构件厂纷纷下５０１马ꎬ市场萎缩ꎬ３０年无人问津ꎮ 装配式 失利以后ꎬ 现浇 又在北京市乃至全国大面积推开ꎮ近年来ꎬ我国重新大力号召装配式建筑的应用ꎬ国家发布推广装配式建筑的政策ꎬ但是ꎬ新建建筑远远达不到理想的装配率ꎮ从我们最初发展装配式建筑的辉煌ꎬ到如今装配式建筑推广时遇到的困难ꎬ结合之前的教训ꎬ我们可以分析推广装配式建筑失败的原因有:①装配式造价高于现浇ꎻ②竖向钢筋连接质量难保证ꎬ预制构件厂产能过剩ꎻ③标准㊁规范沿用 等同现浇 ꎬ增加拆分设计ꎬ难以做到灵活和多样化ꎻ④预制厂建厂投资和成本高ꎻ⑤房屋最大高度低于现浇等因素ꎮ我国存在劳动力的精度与建设飞速发展之间的矛盾ꎬＰＣ构件的发展目前还不成熟ꎬ装配式混凝土不如现浇混凝土经济ꎬ构件的预制技术还不完善ꎬ社会各界对装配式结构是否可以达到现浇结构的强度㊁刚度㊁稳定性及各项要求存在顾虑等因素ꎬ导致装配式建筑达不到理想的装配率ꎮ以上问题得到解决ꎬ装配式建筑会得到飞速发展ꎮ２㊀装配式构件材料我国现在推行的装配式建筑有木㊁混凝土和钢建筑三种[２]ꎮ钢材只能在高温下铸造成型ꎬ木材只能在自然环境生长ꎬ这两种材料盖的房子ꎬ都只能是装配ꎮ唯有混凝土建筑ꎬ既可现浇ꎬ也可装配ꎬ因为混凝土能在常温下浇筑ꎮ３㊀装配式建筑节点连接３ １㊀装配式混凝土结构的节点设计作为装配式建筑的核心 节点连接技术将决定着装配式建筑的进展程度ꎮ预制构件的节点是装配式结构的薄弱环节ꎬ节点的破坏会使整个框架结构的整体性丧失ꎮ因此ꎬ预制节点连接部位应具有足够的强度㊁刚度及延性ꎮ装配式梁柱节点在现有的结构体系中占据举足轻重的地位ꎬ梁柱节点研究将推动着装配式节点的进程ꎮ３ ２㊀常用连接方式装配式结构的连接方式有干连接和湿连接[１]ꎬ现场不需要进行湿作业时称为干连接ꎬ反之为湿连接ꎮ干连接具体有牛腿连接㊁预应力连接㊁预埋螺杆(钢板)螺栓连接㊁焊接㊁钢吊架式连接等ꎻ湿连接具体有现浇连接㊁预应力技术整浇连接㊁普通后浇整体式连接㊁灌浆拼装㊁浆锚连接㊁榫式连接等ꎮ常用的装配式结构连接方式有套筒灌浆连接㊁钢筋浆锚搭接㊁后浇混凝土连接㊁螺栓连接㊁焊接连接等ꎮ１)套筒灌浆连接[３]是装配式建筑连接的主要连接方式ꎬ分为全套筒灌浆连接和半套筒灌浆连接ꎬ适用于钢筋间的连接ꎬ钢筋插入套筒ꎬ注入无伸缩㊁高强度灌浆料ꎬ从而达到连接效果ꎮ合适的高强度㊁无收缩的灌浆料ꎬ可以增加钢筋与筒壁间的摩擦力与粘结力ꎬ连接成的整体可以拥有抗震ꎬ满足建筑日常使用及耐久性和抵抗倾覆等能力ꎮ国内外学者通过对装配式混凝土建筑连接方式进行研究研究ꎬ２０世纪６０年代末ꎬ余占疏针对预制混凝土建筑中钢筋连接节点ꎬ发明了套筒灌浆连接技术ꎬ开始在夏威夷的阿拉莫阿纳酒店的预制柱中应用ꎮ２)钢筋浆锚搭接是使有一定外伸长度的钢筋插入预留好的孔道内ꎬ钢筋与孔道内部之间填充无收缩㊁高强度灌浆料ꎬ形成钢筋浆锚连接ꎮ约束浆锚搭接技术[４]主要包括插入式预留孔灌浆钢筋搭接连接技术和波纹管浆锚搭接连接技术(ＮＰＣ技术)ꎮ东南大学与中南控股集团[４]于２００７年共同开发了波纹管浆锚连接技术ꎬ并成功将其应用在了预制装配式剪力墙结构中ꎬ郭正兴和陈云刚也进行了波纹管浆锚连接技术的试验研究ꎬ在理论和试验中验证了波纹管浆锚连接技术的可靠性ꎬ在考虑了混凝土强度㊁钢筋直径和搭接长度等因素的情况下ꎬ进行试验之后确定了采用波纹管浆锚搭接的试件搭接长度应取为０ ６Ｌａꎮ２００８年姜洪斌首次提出了插入式预留孔灌浆钢筋搭接连接技术ꎬ试验结果表明ꎬ该类连接技术的锚固长度可取为基本锚固长度Ｌａꎮ３)后浇混凝土连接ꎬ顾名思义ꎬ是在梁柱节点或其他位置连接以后再浇筑混凝土ꎬ利用混凝土的粘结力使构件有效连接在一起ꎬ实现增强连接强度的目的ꎮ４)螺栓连接是在连接部位安装螺栓ꎬ通过螺栓的锚固和摩擦来达到满足构件承载能力的标准ꎮ５)焊接连接是通过高温作用ꎬ使部件连接形成建造时需要的结构方式ꎮ这些连接方式有各自适用的材料和条件ꎬ建筑施工时可根据实际情况选用一个连接方式单独或多个连接方式共同配合使用ꎬ构建合理的装配式构件梁柱节点连接方式ꎬ可以使建筑在受到静力荷载和地震荷载时ꎬ装配式结构可以达到现浇结构的强度㊁刚度㊁稳定性及各项受力性能ꎬ能够满足结构稳定性耐久性及使用的要求ꎮ装配式建筑梁柱节点的连接方式是决定装配式建筑结构性能的关键性因素之一ꎬ其连接的部位主要是梁连接方式起决定性作用ꎮ装配式构件间的柱节点间的连接以及梁柱节点连接的性能是建筑能够满足正常使用要求的保证ꎮ４㊀结㊀论以上列举的装配式建筑的连接方式表明当装配式构件采用合适的连接方式时ꎬ装配式建筑可以达到 等同现浇 的要求ꎮ装配式建筑的优势ꎬ比如装配式构件可以循环利用ꎬ满足环保的需求ꎬ装配式建筑可以节约劳动力ꎬ住宅中运用装配式理念ꎬ可以提高住宅品质㊁性能ꎬ降低建设成本ꎬ还能为未来绿色建筑发展提供基础ꎮ本文从装配式构件连接的角度论述并列举了装配式建筑连接的成功案例ꎬ用实例表明装配式建筑本身性能是能够满足强度刚度稳定性的要求ꎮ但是ꎬ想要装配式建筑得到发展ꎬ除了需要性能达到 等同现浇 的标准ꎬ还需要满足成本ꎬ建造过程的简易方便性ꎮ不可否认ꎬ装配式建筑难以得到理想的推广还有其他的原因ꎬ比如成本过高问题ꎬ装配式建筑的建造体系不如现浇完善ꎬ装配式构件厂预制的构件粗糙ꎬ难以满足建筑的需要等问题ꎮ虽然装配式建筑推行中存在着些许阻力ꎬ但这些都是新技术新方法出现时不可避免的问题ꎬ期待装配式建筑大力发展ꎮ[ＩＤ:００９０８３]参考文献:[１]㊀张海东.装配式混凝土结构设计[Ｍ].郑州:黄河水利出版社ꎬ２０１８.[２]㊀叶耀先.大力发展装配式混凝土建筑的思考[Ｊ].建筑ꎬ２０１８ꎬ６５(１２):１８－２２.[３]㊀赵唯坚ꎬ郭婉楠ꎬ金峤ꎬ等.预制装配式剪力墙结构竖向连接形式的发展现状[Ｊ].工业建筑ꎬ２０１４ꎬ４４(４):１１５－１２１ꎬ１５９.[４]㊀刘全威.不同连接方式装配式混凝土剪力墙抗震性能研究[Ｄ].西安:长安大学ꎬ２０１８.６０１。
装配整体式混凝土剪力墙结构施工技术一、装配整体式混凝土剪力墙结构概述装配整体式混凝土剪力墙结构是将预制混凝土构件通过可靠的连接方式装配而成的剪力墙结构体系。
这种结构具有预制构件质量易于控制、施工速度快、现场湿作业少、节约资源等优点。
预制构件通常包括预制剪力墙、预制梁、预制板等，在工厂预制完成后运输至施工现场进行装配。
二、施工准备1、技术准备施工前，应熟悉施工图纸，编制施工方案，进行技术交底。
同时，要对预制构件的型号、尺寸、数量等进行核对，确保无误。
2、场地准备施工现场应平整、坚实，具备良好的排水条件。
设置预制构件存放场地，合理规划运输通道，确保预制构件运输和存放的安全。
3、材料准备准备好连接用的钢筋、灌浆料、密封胶等材料，并确保其质量符合要求。
4、机械设备准备配备塔吊、吊车等起重设备，以及灌浆设备、电焊机等施工机具。
三、预制构件的运输与存放1、运输预制构件运输时应采取可靠的固定措施，防止构件在运输过程中发生移动、碰撞和损坏。
根据构件的尺寸和重量选择合适的运输车辆，并合理规划运输路线。
2、存放预制构件存放场地应平整坚实，设置排水措施。
不同类型、规格的预制构件应分类存放，并设置明显的标识。
存放时应注意构件的支撑位置和方式，防止构件变形。
四、预制构件的安装1、测量放线根据施工图纸，在基础或楼板上放出预制构件的安装位置控制线。
2、构件吊装使用塔吊或吊车将预制构件吊起，缓慢吊运至安装位置上方。
在吊装过程中，要保持构件的平稳，避免碰撞。
3、构件就位与调整将预制构件缓慢下落至安装位置，通过微调装置对构件的位置和垂直度进行调整，确保符合设计要求。

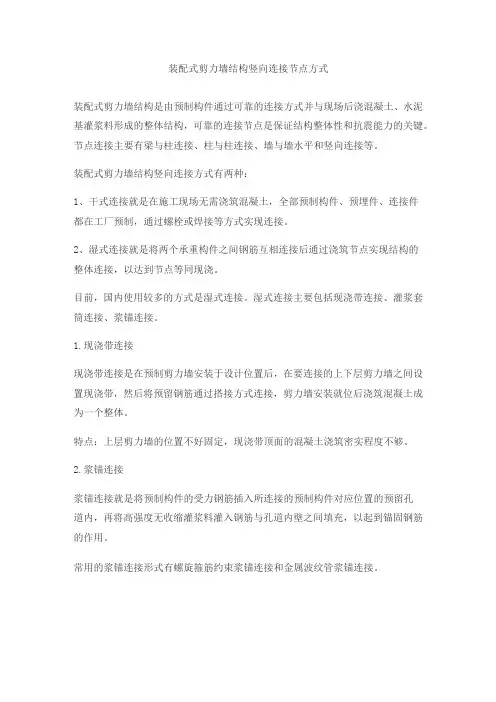

4、节点连接预制构件之间的节点连接是施工的关键环节。
常见的连接方式有套筒灌浆连接、浆锚搭接连接等。
连接施工时应严格按照施工工艺要求进行操作，确保连接质量。
五、套筒灌浆连接施工1、灌浆料制备按照产品说明书的要求，将灌浆料与水进行搅拌，搅拌均匀后静置一段时间，使其性能达到最佳。
预制装配整体式混凝土剪力墙结构1、概述混凝土结构的部分或全部采用承重预制墙板，通过节点部位的后浇混凝土形成的具有可靠传力机制，并满足承载力和变形要求的剪力墙结构；简称装配整体式剪力墙结构。
装配整体式剪力墙结构包括：内外墙均为预制、连接节点部分现浇的剪力墙结构,简称全预制剪力墙结构;以及内墙现浇、外墙全部或部分预制、连接节点部分现浇的剪力墙结构，简称部分预制剪力墙结构。
该结构体系特点是结构连接技术采用竖向和水平两种连接方式，竖向连接方式采用预留孔插入式浆锚连接方式，水平连接方式采用钢筋插销方式和叠合楼板、梁节点现浇点方式。
具体表现形式为:首先在设计阶段将住宅的各种构件拆分成标准部件,做到模具定型化，然后在工厂里用专用模具预制加工生产，形成带装饰面及保温层的预制混凝土外墙板和阳台、带管线应用功能的内墙板、叠合梁板、柱、楼梯等构件部品，通过蒸汽养护成型后运到现场，采用大型吊装机械将各种构件现场装配,就位后再将构件之间的节点现浇连接成整体，形成完整的主体建筑结构。
该结构体系以构配件标准化设计，将大量的湿作业施工转移到工厂内，运用现代管理手段进行标准化生产，并将保温、装饰整合在预制构件生产环节中完成，达到构件部质量量好，现场装配式施工速度快,原材料和施工水电消耗大幅下降,劳动强度降低的目的，实现了住宅建设“四节—环保”的要求。
2、基本规定2.1、建筑设计原则2.1.1、在满足建筑使用功能的前提下，装配式建筑设计应采用标准化、系列化设计方法，满足体系化设计的要求,充分考虑构配件的标准化、模数化、多样化，并编制设计、制作和施工安装成套设计档。
2.1.2、在前期规划与方案设计阶段，各专业即应充分配合，结合建筑功能与造型,规划好建筑各部位采用的工业化、标准化预制混凝土构配件，并因地制宜地积极采用新材料、新产品和新技术。
在总体规划中应考虑构配件的制作和堆放以及起重运输设备服务半径所需空间。
2。
1.3、装配式混凝土结构中的预制构件的划分,应遵循受力合理、连接简单、施工方便、少规格、多组合，并能组装成形式多样的结构系列的原则.2.1.4、设计中应遵守模数协调的原则，做到建筑与部品模数协调,以及部品之间的模数协调和部品的集成化和工业化生产,实现土建与装修在模数协调原则下的一体化，并做到装修一次性到位。
预制装配式剪力墙结构及其连接技术一、概述随着现代建筑技术的快速发展，预制装配式建筑结构在全球范围内得到了广泛的关注和应用。
预制装配式剪力墙结构作为一种高效、环保、节能的建筑形式，尤其受到了业内人士的青睐。
本文旨在深入探讨预制装配式剪力墙结构及其连接技术，以期为提高建筑质量、优化建筑工艺、推动建筑行业绿色发展贡献力量。
预制装配式剪力墙结构，即将剪力墙的主要受力构件在工厂预制完成，然后运输至施工现场进行装配的一种建筑形式。
这种结构形式通过精确的预制和高效的装配，大幅提高了施工速度，减少了现场湿作业，降低了能耗和环境污染。
同时，预制装配式剪力墙结构还具有良好的抗震性能、整体稳定性和耐久性，对于提高建筑安全性和使用寿命具有重要意义。
在预制装配式剪力墙结构中，连接技术是关键。
连接点的设计和施工质量直接影响到结构的整体性能。
本文将对各种连接技术进行详细介绍和分析，包括钢筋连接、预应力连接、焊接连接、机械连接等。
我们将从连接原理、施工工艺、质量控制等方面进行深入探讨，以期为实际工程应用提供有力支持。
预制装配式剪力墙结构及其连接技术是现代建筑领域的重要研究方向。
本文将从概述、结构特点、连接技术等方面进行全面阐述，以期为推动建筑行业的技术进步和绿色发展提供有益的参考。
1. 预制装配式建筑的背景和发展趋势预制装配式建筑，尤其是预制装配式剪力墙结构，是近年来在我国应用最多、发展最快的装配式混凝土结构技术。
这种结构形式以预制或半预制墙板为主要构件，经现场装配、部分现浇而成，具有建造质量高、生产速度快、保护环境、节约资源等优点，符合建筑行业的发展趋势。
在发展趋势方面，未来将逐步完善预制装配剪力墙结构体系关键技术，发展高强混凝土技术和预应力技术，进一步研发预制预应力框架结构体系和预制预应力框架剪力墙结构体系，形成系列化、多样化的技术体系支撑。
同时，随着建筑业的快速发展和人们对环境保护的重视，装配式剪力墙结构的市场需求将不断增长。
装配式建筑结构节点施工方法及步骤讲解目前在我国大范围推广建造的装配式混凝土框架结构主要是采用叠合现浇方式进行连接的装配式整体式混凝土框架，主要构件有预制梁、预制柱、预制外挂墙板、预制内墙隔板、预制楼板、预制阳台板、预制空调板、预制楼梯等。
装配整体式混凝土框架结构楼板与装配式整体式混凝土剪力墙结构一样采用预制混凝土叠合板，预制阳台板、预制空调板、预制楼梯等非结构构件也与装配整体式混凝土剪力墙结构中相应的构件相似。
结构性节点装配式混凝土框架结构中的结构性节点主要有柱-柱连接、梁-柱连接、主-次梁连接节点。
1. 柱-柱连接装配式混凝土框架结构中，预制柱之间的连接往往关系到整体结构的抗震性能和结构抗倒塌能力，是框架结构在地震荷载作用下的最后一道防线，及其重要。
预制柱之间的连接常采用灌浆套筒连接的方式实现，灌浆套筒预埋与上部预制柱的底部，下部预制柱的钢筋伸出楼板现浇层之上，预留长度保证钢筋在灌浆套筒内的锚固长度加上预制柱下拼缝的宽度。
套筒预埋于柱脚现场安装时，通过“定位钢板”等装置固定下部伸出钢筋，使得下部伸出钢筋与上部预制柱的套筒位置一一对应，如图所示。
下部锚固钢筋定位钢板固定待楼层现浇混凝土浇筑、养护完毕后，吊装上部预制柱，下部钢筋伸入上部预制柱的灌浆套筒内，预制柱经过临时调整和固定后，进行灌浆作业。
预制柱可以制作成方柱或圆柱等多种形式，采用灌浆套筒的柱-柱连接均可以实现较好的连接效果，如图所示。
方柱套筒连接圆柱套筒连接2. 梁-柱连接在装配式混凝土框架结构体系中，预制梁-柱连接节点对结构性能如承载能力、结构刚度、抗震性能等往往起到决定性的作用，同时深远影响着预制混凝土框架结构的施工可行性和建造方式，故而装配式混凝土框架的结构形式往往决定于预制梁-柱连接节点的形式。
预制梁-柱连接的形式多种多样，目前我国普遍常用的连接主要是节点区现浇的“湿”连接形式。
根据预制梁底部钢筋连接方式不同，分为预制梁底筋锚固连接和附加钢筋搭接连接。
目前，我国预制装配式混凝土结构以预制剪力墙结构为主，绝大多数的装配式混凝土剪力墙结构以套筒灌浆连接作为主要的受力连接。
在预制墙体的竖直方向通过顶部的预留插筋与底部的预留套筒顺次进行连接；水平方向则通过与相邻的预制墙体侧部伸出的钢筋绑扎形成暗柱，再通过现浇混凝土形成整体结构。
预制混凝土墙板构件的安装精度要求高，但套筒对位困难、钢筋干涉问题等影响着现场施工进度和质量，且墙板构件灌浆作业施工质量较难控制。
上述突出的技术问题影响着现场施工进度及质量，浪费人力、机械、材料。
1、工程概况北京建工怀柔新城项目位于怀柔区怀柔镇，共包括1~9号楼9个单体工程及1个地下车库，建筑面积约7.5万m2，其2~9层预制率达到75%以上。
该项目的施工难点在于竖向墙体安装，由于墙板预制构件数量大，种类多，且尺寸大，预制构件施工过程中易发生损坏。
因单个墙板构件钢筋套筒数量较多，上、下层精确对位更加困难；因主筋直径较大，钢筋稍有偏位调整异常困难。
2、预制剪力墙结构施工难点2.1 安装精度要求高本工程预制装配式剪力墙安装精度要求高，构件种类较多，墙板上、下层构件采用钢筋套筒灌浆连接，预留插筋的位置需准确调直，若与套筒孔偏位较大会导致墙板安装困难，作业费时费力，还会影响安装完成后的墙体垂直度、相邻2块墙板间的平整度及整体安装观感效果，因此，预制墙板构件的精确定位是安装的关键。
2.2 现浇混凝土连接部位施工困难装配式混凝土剪力墙结构采取拆分设计，相邻墙体构件通过现浇暗柱连为整体，其受力等同于现浇结构。
但相邻墙板侧向伸出的钢筋常与暗柱预留钢筋发生干涉，会影响安装进度；现浇连接段钢筋构造复杂，作业空间小，钢筋绑扎施工困难，暗柱处模板也不易安装固定，存在漏浆及胀模风险。
给墙板构件安装作业造成困难。
2.3 套筒灌浆作业质量控制难度较大套筒灌浆一般采用分仓法施工，墙板吊装前先根据构件的长度及灌浆料性能进行分仓。
其中仓体长度直接影响灌浆压力、灌浆时间、封缝强度，对灌浆密实度也有显著影响。

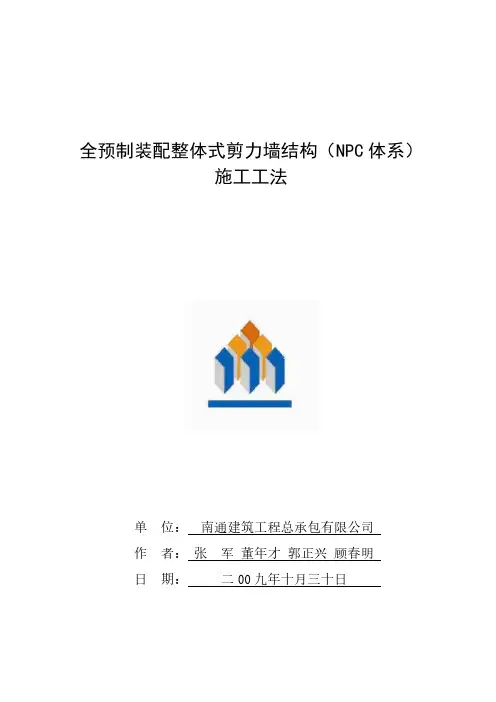

全预制装配整体式剪力墙结构（NPC体系）施工工法单位：南通建筑工程总承包有限公司作者：张军董年才郭正兴顾春明日期：二00九年十月三十日全预制装配整体式剪力墙结构（NPC体系）施工工法南通建筑工程总承包有限公司（张军董年才郭正兴顾春明）1前言1.0.1为确保各类建筑最终产品特别是住宅建筑的质量和功能，优化产业结构，加快建设速度，改善劳动条件，大幅度提高劳动生产率，保护环境，使建筑业尽快走上技术效益型道路，建筑工业化成为我国建筑业发展的必然方向。
建筑工业化，首先应建立新型结构体系，使建筑构件，包括成品、半成品，实行工厂化作业。
1.0.2南通建筑工程总承包有限公司引进澳大利亚conrock公司的“全预制装配整体式剪力墙结构（NPC体系）技术”，在南通市海门中南世纪城33#、34#、35#、36#楼实施。
该工程地下1层，地上10层，高度32.50m，单位工程建筑面积4556m2，剪力墙结构。
基础及地下室采用现浇钢筋混凝土结构，地上部分采用全预制装配整体式剪力墙结构（NPC体系）技术。
1.0.3南通建筑工程总承包有限公司、东南大学组成的课题组对该项新技术的试验、设计、生产、施工技术及社会、经济效益等方面开展研究，被列为住房和城乡建设部“2009年科学技术项目计划——研究开发项目（新型建筑结构技术），项目编号：2009-K2-20”。
其科研成果通过江苏省建设厅组织的专家委员会鉴定，专家委员会一致认为：该技术理论依据充分、结构可靠性好、施工工艺先进、经济合理，具有科学性、先进性和可操作性，构件预制化程度高，对推进我国建筑业绿色施工、节能环保具有重要的示范作用，总体达到国内领先水平。
2工法特点2.0.1该体系连接节点整体性好，达到与现浇结构相同的承载能力和抗震耗能能力。
2.0.2预制构件采用工厂化制作，产品质量便于控制，构件外观质量满足清水混凝土要求。
2.0.3外墙装饰面层、保温层及窗框与外墙板同时预制，降低质量通病的发生。
高层装配整体式剪力墙结构设计及施工摘要：剪力墙结构是装配式建筑物的主要支撑点，具备结构灵活、绿色节能环保的双重特性以高层建筑为例子，以脚注建筑专业设计原理为指导，在整体式剪力墙结构体制下，框架部分选用浇筑工艺设计，给出剪力墙结构布局及装配式等建筑专业设计和施工方案。
同时，为提升工程施工控制，从施工计划方法，在起吊顺序方面，改善和创新工程施工方式，完成剪力墙结构设计的规范化。
低消耗设计方案，提升工程施工流程的效率。
关键词：剪力墙结构；套筒规格注浆连接；接缝处连接；施工技术引言剪力墙结构是混凝土预制构造，是剪力墙的具体受力梁、板等整体或部分选用预制墙板。
重合梁、重叠板根据节点卡扣结构方式和后浇混凝土产生具备很强的承载能力。
稳定的建筑构造是在过去剪力墙的前提上设定剪力墙装配式，以提升装配式建筑构造的侧向弯曲刚度，提升空间操作灵活性，填补高层建筑剪力墙的不足。
一、设计案例简述本文以某产业园区高层建筑为研究对象，楼高18层。
地底有双层地下室和停车库。
工程建筑长度、总宽、高宽比分别为61.58m.14.65m.52.50m。
全部工程建筑展现大底盘较长结构类型，路面分裂、地底无缝拼接，多塔结构类型。
装配式分布范畴为2-18F，主要装配式包含现浇箱梁板。
选定高层建筑的设计方案使用期限为50年。
抗震设防选用规范C类，地震烈度预置为6°，基本地震瞬时速度预置为0.05g，场地类别属于II类。
二、剪力墙结构设计方案（一）结构管理体系决定选定多层建筑选用预制构件框架－剪力墙结构管理体系。
设计方案时，应依据《预制混凝土结构技术规程》(JGJ1-2014）和《高层建筑混凝土结构技术规程》(JGJ3-2010）的标准规定，融合预制构件整体工程建筑的结构特点，选用结构管理体系，遵循少规格型号、多组合的标准。
HPB300.HRB400型结构建筑钢筋，1-2F底部结构加固区选用预制混凝土，地下室底板.现浇板.柱.桩承台.墙体混凝土的强度等为C35，垫层混凝土的强度级别为C15，采用Q235B.Q345B钢；构造木地板选用预制构件+浇筑，薄厚60~80mm；墙体选用预制构件夹心保温墙板，墙面总薄厚为300mm，各自选用60mm.400厚混凝土防护层复合型XPS板保温隔热板，与200mm厚浇筑剪力墙墙体重合，搭建夹心隔热保温重合墙体。
