FD2-1.711√3-1W高压并联电容器用放电线圈简介

放电线圈试验报告
一、工程名称：
安装位置：10kV电容器组
试验日期：2006年11月5日
试验人员：
二、铭牌数据：
型号：FDR311/√3/4.0—1W 额定电压；11/√3kV/100V 频率：50Hz
准确级：0.5 额定输出：50 V A
温州市凯泰特种电器有限公司出厂日期：2006年8月
三、试验数据
1、绝缘电阻：（MΩ）
o
结论：合格
3、极性检查：
均为减极性，正确。

结论：合格
4、
结论：合格
5、空载电流：
6、交流耐压试验
一次对二次及地加交流工频电压21kV一分钟无异常。

二次对一次及地加交流工频电压2kV 一分钟无异常。

结论：合格
放电线圈试验报告
一、工程名称：
安装位置：10kV电容器组
试验日期：2006年11月5日
试验人员：
二、铭牌数据：
型号：FDR312/√3/4.0—1W 额定电压；12/√3kV/100V 频率：50Hz
准确级：0.5 额定输出：50 V A
温州市凯泰特种电器有限公司出厂日期：2006年8月
三、试验数据
1、绝缘电阻：（MΩ）
o
结论：合格
3、极性检查：
均为减极性，正确。

结论：合格
4、
5、空载电流：
6、交流耐压试验
一次对二次及地加交流工频电压21kV一分钟无异常。

二次对一次及地加交流工频电压2kV 一分钟无异常。

结论：合格。

FDGE型高压并联电容器用全浇注干式放电线圈使用说明书FDGE型高压并联电容器用全浇注干式放电线圈使用说明书1.用途及适用范围FDGE型放电线圈用于电力系统中与高压并联电容器组并联连接，使电容器组从电力系统切除后的剩余电荷能快速泄放，电容器的剩余电压在规定的时间内达到要求值，防止在再次合闸时，由于电容器组仍带有电荷而产生危及设备安全的合闸过电压和过电流，确保检修人员的安全。

FDGE型放电线圈带有二次线圈，供测量和保护用。

2.产品特点2.1 采用环氧树脂真空浇注结构，实现了无油化；2.2 完全免除了油渗漏、污染环境和易燃等缺点；2.3 产品结构简单，安装使用方便；2.4 加强的内外绝缘使产品有极高的安全性；2.5 产品维护简单，只需在停电时擦去表面灰尘即可；2.6 产品坚固可靠，机械强度高。

3.使用条件3.1.安装地点3.1.1 安装位置：户内或户外；3.1.2 环境温度：－40～＋45℃；3.1.3 海拔：不超过1000米；3.2 安装使用环境3.2.1 无腐蚀性气体、蒸汽，无导电性或爆炸性尘埃；3.2.2 安装场所无剧烈的机械振动；3.2.3 最大风速：35m/s；3.2.4 放电线圈能在1.1倍额定电压下长期运行。

4.主要技术数据(c)(b)(a)5. 型号及说明6. 与电容器线的连接方法7. 包装、运输及贮存7.1放电线圈必须使用包装箱包装；并在包装箱中固定，箱外要有型号和搬运禁忌标志。

7.2放电线圈应保存在防雨雪、没有腐蚀性气体、相对湿度不大于95%的地方。

7.3 放电线圈供电气连接的接触面在运输和储存期间应有防腐措施。

7.4 放电线圈一次回路通过电流小于1A，请不要使用硬质导线（如铝排、铜排等）并联放电线圈至电容器组（导线截面不要超过20mm2）。

注：严禁使用硬质导线直接连接放电线圈，否则会造成一次开路，产品报废。

7.5 请不要使用放电线圈套管作为母线的支撑点。

7.6 每台放电线圈附有下列文件：7.6.1 产品合格证：1份；7.6.2 出厂试验记录：1份；7.6.3 使用说明书：1份；8.验收试验8.1 外观检验8.2 绝缘电阻测量8.3 工频耐受电压（干）试验8.4 比值差试验（必要时）9.外形及安装尺寸见图一、图二。

放电线圈与放电PT放电线圈是高压并联电容器装置的专用配套设备,与电容器组端子直接联接，当电容器从电网断开后，使其存储的电荷自行泄放，在规定时间内将电容器剩余电压降到规定值以下，是电容器装置确保设备自身和维修人员安全的主要技术措施之一。

因此，放电线圈必须具备以下两方面的基本性能要求:一是放电性能要求，即在配套电容器组容量范围内,满足电容器组的放电要求：放电起始至5 s内，将电容器的剩余电压自额定值下降到50 V以内.二是正常分闸操作时，应能承受最大放电电流冲击和最大储存能量的消耗。

正常运行时,放电线圈工作在交流电压下（并接于电容器组两端子间)呈一很高的励磁阻抗.正常时,通过电流很小,本身不消耗什么能量。

电容器组被断开后，实质上为一衰减直流放电过程，其放电等值电路如图1,其中L为放电线圈的铁芯电感，在直流电压的作用下，铁芯很快饱和,铁芯电感迅速下降，电容器储能在R上消耗吸收。

当电压衰减到较低时，由于放电电流亦随之减少，此时铁芯的饱和程度会减轻，其电感L开始回升。

R为放电线圈的功耗等值电阻，主要是线圈的直流电阻，而放电线圈的直流电阻一般较大，如10 kV级产品多在2 kΩ左右,35kV级为3~4 kΩ。

由于铁芯电感L在放电过程中是非线性的,可有几百到上千倍变化幅度。

因此，在正常配套情况下,放电过程通常是一非周期的衰减过程,对于某些厂的产品，在放电后期，有可能出现振荡过程。

当配套电容器组容量很小时,或是放电起始电压足够低时,放电过程也许出现衰减的振荡过程.对于35kV及以上电容器，一般用放电线圈。

并且电容器一次接线多采用双星形接线，保护采用不平衡电流保护,电压采用母线电压。

对于10kV及以下电容器，采用单星形接线，有不平衡电压保护，所以电容器保护一般用放电PT电压(电容器三相的放电线圈2次线圈按照开口三角形接法)，若某相电容器组有电容器损坏，这样三相负荷就不平衡，因此开口有输出。

零序电压动作，所以要接放电线圈的开口三角电压而不采用母线电压。

FD2-1.7/11/√3-1W高压并联电容器用放电线圈一、简介FDG2型放电线圈为环氧树脂真空浇注单相户内半封闭型产品，适用于额定频率50Hz、额定电压10KV及以下的电力系统中与高压并联电容器组并联连接，当电容器组与系统断开后，以在5s内将电容器组上的剩余电压降至安全电压。

在正常运行时，二次绕组可以做电压指示，用户如有特殊要求时，亦可带剩余电压绕组，起到继电保护用。

放电线圈用于6-10kV交流50HZ电力系统中，与电力电容器组并联，断电时放电之用，确保设备安全和检修人员的安全本型放电线圈用于6-10kV交流50HZ电力系统中，与电力电容器组并联，断电时放电之用，确保设备安全和检修人员的安全。

本型放电线圈带有二次线圈，供线路测量或保护使用。

二、结构特点本型放电线圈的油箱内有一个器身，器身的铁心为外铁式，用硅钢片迭装而成。

在心柱上装置一次及二次线圈，油箱为圆形。

箱盖上有二个高压套管和四个低压套管。

器身固定在箱盖上，箱盖上有放气阀，整个结构紧凑，绝缘良好.三、用途本型放电线圈用于6-10kV交流50HZ电力系统中，与电力电容器组并联，断电时放电之用，确保设备安全和检修人员的安全。

本型放电线圈带有二次线圈，供线路测量或保护使用五、用户须知1.本放电线圈使用环境温度为+40℃—-40℃，相对湿度为85%，海拔不超过1000米，户外安装。

2.本放电线圈安装地点应无腐蚀性气体、蒸汽、化学沉积、灰尘、污垢及无强烈震动之场所。

3.放电线圈的外壳必须可靠接地。

六、型号说明FD □- □／□│││││││└额定一次端电压（kV）││└───配用电容器容量（Mvar）│└──────2表示带二次线圈；2A表示带两个二次线圈└────────单相式放电线圈。

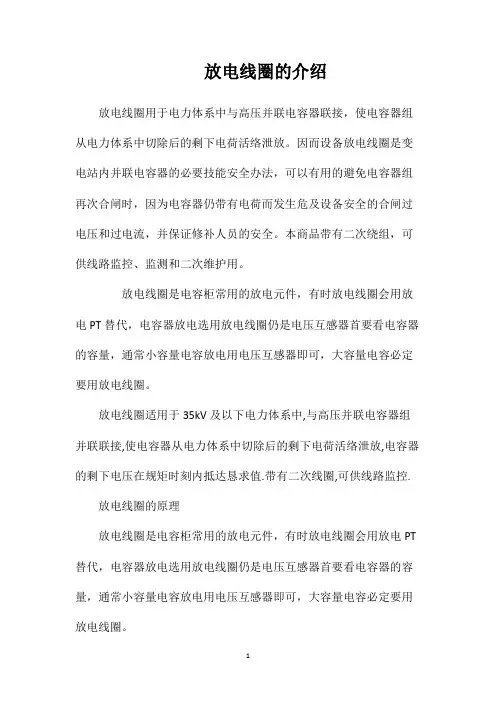

放电线圈的介绍放电线圈用于电力体系中与高压并联电容器联接，使电容器组从电力体系中切除后的剩下电荷活络泄放。

因而设备放电线圈是变电站内并联电容器的必要技能安全办法，可以有用的避免电容器组再次合闸时，因为电容器仍带有电荷而发生危及设备安全的合闸过电压和过电流，并保证修补人员的安全。

本商品带有二次绕组，可供线路监控、监测和二次维护用。

放电线圈是电容柜常用的放电元件，有时放电线圈会用放电PT替代，电容器放电选用放电线圈仍是电压互感器首要看电容器的容量，通常小容量电容放电用电压互感器即可，大容量电容必定要用放电线圈。

放电线圈适用于35kV及以下电力体系中,与高压并联电容器组并联联接,使电容器从电力体系中切除后的剩下电荷活络泄放,电容器的剩下电压在规矩时刻内抵达恳求值.带有二次线圈,可供线路监控.放电线圈的原理放电线圈是电容柜常用的放电元件，有时放电线圈会用放电PT 替代，电容器放电选用放电线圈仍是电压互感器首要看电容器的容量，通常小容量电容放电用电压互感器即可，大容量电容必定要用放电线圈。

在电容器停电时，放电线圈作为一个放电负荷活络泄放电容器两头的剩下电荷，规范上高压好象是恳求退出的电容器在5分钟以内要使其端电压小于50V。

在作业时放电线圈作为一个电压互感器运用，其二次绕组常接成开口三角，然后对电容器组的内部缺陷供应维护（不能用母线上的PT）。

咱们常说电容器组的开口三角形维护、不平衡电压维护，零序不平衡维护实习即是这种维护。

而此种维护许多地用在十KV的单Y接线的电容器组中。

放电线圈在高压抵偿设备中的效果通常的电工都会风闻这么的履历，停电一两天了，去修补电容器，效果被电打了在你电网停电的时分，电容器内部可以贮存电荷，为了避免人被电打到，所以加个放电线圈，将电容器组的电压在规矩时刻降低到规矩的电压，以保证人的安全。

正本原理即是一线圈将电容的几个极连在一同放电，耗费电容器内部存储的电荷。

放电线圈工作原理放电线圈是一种电子设备，其工作原理基于电磁感应定律和电场理论。

本文将介绍放电线圈的构造、工作原理及其应用。

一、放电线圈的构造放电线圈通常由两部分组成：主电容器和电磁感应线圈。

主电容器是一个储存电能的装置，通常由两个金属板和一层绝缘材料组成。

电磁感应线圈则是由导体线圈和铁芯组成的。

导体线圈通常由铜线或铝线绕成，而铁芯则是为了增强电磁感应效应而设置的。

二、放电线圈的工作原理放电线圈的工作原理基于电磁感应定律和电场理论。

当主电容器充电时，电磁感应线圈中的电流也开始流动。

由于电流在导体线圈中流动时会产生磁场，因此在电磁感应线圈中会产生一个强大的磁场。

当主电容器充满电荷时，放电线圈开始工作。

主电容器中的电荷通过电磁感应线圈中的导线流动，导致电磁感应线圈中的磁场发生变化。

根据电磁感应定律，当一个磁场发生变化时，会在导线中产生一个电势差，从而导致电流流动。

这个电流会在电磁感应线圈中形成一个交变电场，并在空气中产生电晕放电。

当电晕放电达到一定程度时，放电线圈中的电荷会快速释放，导致一个高电压脉冲的产生。

这个高电压脉冲可以用于许多应用，如电磁场的产生、高频电磁波的发射、电子束的加速等。

三、放电线圈的应用放电线圈具有广泛的应用，可以用于许多领域。

以下是一些常见的应用：1. 等离子体物理学放电线圈可以用于产生等离子体，从而研究等离子体物理学。

等离子体是一种由离子和自由电子组成的气体，具有许多独特的性质，如导电性、磁性、辐射性等。

等离子体在太阳、恒星、行星等天体中广泛存在，也在许多工业和医疗应用中得到应用。

2. 电磁场的产生放电线圈可以用于产生强大的电磁场，从而实现许多应用，如电波干扰、电磁屏蔽、电磁辐射等。

电磁场是由电荷和电流产生的，可以在空气、水、金属等物质中传播。

电磁场具有许多独特的性质，如频率、波长、功率等，可以用于许多应用。

3. 高频电磁波的发射放电线圈可以用于产生高频电磁波，从而实现许多通信、雷达、无线电等应用。

放电线圈，什么是放电线圈放电线圈，相信学习过物理学的童鞋们都知道这个名词，但要准确讲解什么是放电线圈就没有什么人知道了。

以下将详细讲解一下放电线圈，希望对大家有帮助！放电线圈用于电力系统中与高压并联电容器连接，使电容器组从电力系统中切除后的剩余电荷迅速泄放。

因此安装放电线圈是变电站内并联电容器的必要技术安全措施，可以有效的防止电容器组再次合闸时，由于电容器仍带有电荷而产生危及设备安全的合闸过电压和过电流，并确保检修人员的安全。

本产品带有二次绕组，可供线路监控、监测和二次保护用。

放电线圈适用于66kV及以下电力系统中, 与高压并联电容器组并联连接,使电容器从电力系统中切除后的剩余电荷迅速泄放,电容器的剩余电压在规定时间内达到要求值.带有二次线圈,可供线路监控.电容放电线圈放电线圈是电容柜常用的放电元件，有时放电线圈会用放电PT代替，电容器放电采用放电线圈还是电压互感器主要看电容器的容量，一般小容量(<1.7Mvar)电容器组放电用电压互感器即可，大容量电容器组（≥1.7Mvar）肯定要用放电线圈，否则会引起电压互感器的烧毁或者爆炸。

在电容器停电时，放电线圈作为一个放电负荷，会快速泄放电容器两端的残余电荷，以满足电容器5min内5次自动投切的需要。

标准要求退出的电容器在5秒钟之内其端电压要小于50V。

半封闭户内放电线圈放电线圈的出线端并联连接于电容器组的两个出线端，正常运行时承受电容器组的电压，其二次绕组反映一次变比，精度通常为50VA/0.5级，能在1.1倍额定电压下长期运行。

其二次绕组一般接成开口三角或者相电压差动，从而对电容器组的内部故障提供保护（不能用母线上的PT）。

我们常说电容器组的开口三角电压保护、不平衡电压保护实际就是这种保护。

而此种保护根据GB-50227要求，大量地使用在6kV~66kV的单Y接线的电容器组中。

问题一：放电线圈为什么能放掉电容里的电我们知道放电线圈属于电感性元件，电容属于电容性元件，就是利用二者的相位差原理。

FD2型高压并联电容器1. 用途
电线圈用以交流50HZ电力系统中，测量及保护电力电容器组断电时及时安全放电，以保证检修人员的安全。

本放电线圈有二组二次线圈，供线路测量或保护用。

2. 结构特点
内有二个器身，每个器身铁芯为单相单柱旁轭式，油箱为椭圆形，器身固定有箱盖上，箱盖上有三个高压套管和四个二次套管，储油枕装置在高压套管上，整体结构紧凑，体积小外形美观。

3. 技术数据
3.1 最高工作电压为1.1倍额定端电压，在额定负荷电压比差≤±1%。

3.2 放电时间小于5S。

3.3 温升：线圈＜55℃（电阻法）油面＜55℃（温度计法）。

3.4 接线方式见（图一），外形及安装尺寸见（图二）。

4. 用户需知
4.1 户内或户外，环境温度为-40~+40℃，相对湿度为85%。

4.2 安装地无腐蚀性气体，化学沉积，灰尘污垢。

4.3 没有强烈震动撞击的地方，海拔不超过1000米。

（图一）
5. 外形及安装尺寸
（图二）
6. 运行与维护
6.1 运行时须定期巡视，检查油箱等部件有无漏油损坏现象，变压器应按规定检查，如发现油内水分过多或含有沉淀物时，应立即作绝缘试验，并进行过滤处理。

6.2 定期检查和清扫套管。

发现裂纹、损伤、放电痕迹或灰尘较大则应及时处理与清扫。

8. 运输包装说明
8.1 放电线圈底座固定在木制底排上，周围和上面订有栏式木板，以保证放电线圈壳体及套管免受碰损。

8.2 运输中器身要求平衡，倾斜角不得大于15°，禁止倒放及与其它物件碰撞。

吊起和放下时严禁震动。

高压并联电容器用放电线圈设计摘要：从放电线圈的放电功能入手，阐述了放电线圈和电压互感器主要技术性能的差异及放电线圈的基本设计方法。

关键词：高压并联电容器；放电线圈；设计；Design of Discharge Coil for High Voltage ShuntAbstract ：I expound the differences between discharge coil and potential transformerin basic technical performance and basic design methods of discharge coil from the view of discharge coil’s discharge function.Key words: High voltage shunt capacitors; Discharge coil; Design;1.前言：放电线圈（以下用“FD ”表示）是当电容器从电源脱开后能将电容器端子上的电压在规定时间内降到规定值的带有绕组的器件。

FD 与高压并联电容器组并联连接，使电容器从电力系统切除后的剩余电荷能快速泄放，在规定时间内达到要求值。

JB/T 8970—1999标准规定：在额定频率和额定电压下，与对应容量上限值的并联电容器相并接的FD ，当电容器断电以后其端子间的电压在5s 后应由12n U 降至50V 以下；FD 应能承受在258.1倍额定一次电压下电容器储能放电的作用。

FD 带有二次绕组时，可以兼作电气保护、电压指示装置。

当电容器极间发生故障时，接成开口三角的剩余绕组会产生零序电压，驱动继电保护装置动作。

保障高压并联电容器的安全运行，防止电容器带电荷合闸，这是FD 的特有功能和主要职责。

在正常运行时，FD 又兼有监测保护功能。

（这一点好像和接地电压互感器（以下简称PT ）的工作性质相似）为此，标准相应提出了额定输出和准确级的要求：50V A,0.5级；100V A,1级。

高压并联电容器用放电线圈设计摘要：从放电线圈的放电功能入手，阐述了放电线圈和电压互感器主要技术性能的差异及放电线圈的基本设计方法。

关键词：高压并联电容器；放电线圈；设计；Design of Discharge Coil for High Voltage ShuntAbstract ：I expound the differences between discharge coil and potential transformerin basic technical performance and basic design methods of discharge coil from the view of discharge coil’s discharge function.Key words: High voltage shunt capacitors; Discharge coil; Design;1.前言：放电线圈（以下用“FD ”表示）是当电容器从电源脱开后能将电容器端子上的电压在规定时间内降到规定值的带有绕组的器件。

FD 与高压并联电容器组并联连接，使电容器从电力系统切除后的剩余电荷能快速泄放，在规定时间内达到要求值。

JB/T 8970—1999标准规定：在额定频率和额定电压下，与对应容量上限值的并联电容器相并接的FD ，当电容器断电以后其端子间的电压在5s 后应由12n U 降至50V 以下；FD 应能承受在258.1倍额定一次电压下电容器储能放电的作用。

FD 带有二次绕组时，可以兼作电气保护、电压指示装置。

当电容器极间发生故障时，接成开口三角的剩余绕组会产生零序电压，驱动继电保护装置动作。

保障高压并联电容器的安全运行，防止电容器带电荷合闸，这是FD 的特有功能和主要职责。

在正常运行时，FD 又兼有监测保护功能。

（这一点好像和接地电压互感器（以下简称PT ）的工作性质相似）为此，标准相应提出了额定输出和准确级的要求：50V A,0.5级；100V A,1级。

fde11放电线圈参数-回复放电线圈是一种重要的电子元件，用于产生高电压脉冲信号。

本文将逐步回答有关放电线圈参数的问题，为读者提供更详细的了解。

首先，让我们介绍一下放电线圈的基本工作原理。

放电线圈通常由一根绝缘包覆的导线制成，通过在其中施加脉冲电流，可以在其周围产生一个强磁场。

当这个磁场突然消失时，会产生一个高压脉冲信号。

这个高压脉冲信号可以用于各种应用，例如点火系统、物理实验以及医疗设备。

接下来，我们将逐个回答与放电线圈参数相关的问题。

1. 电感：放电线圈的一个重要参数是电感（L），通常以亨利（H）为单位。

电感是指导线绕制成线圈时所产生的自感应。

较高的电感意味着放电线圈在磁场产生和储存能量方面更具优势。

电感的大小与线圈中的匝数（N）和导线长度（l）有关，可以通过以下公式计算：L = (N^2 * μ0 * A) / l，其中μ0是真空中的磁导率，A是线圈的截面积。

2. 电阻：放电线圈的电阻（R）是指通过其导线时所产生的电阻力。

电阻通常以欧姆（Ω）为单位。

较低的电阻意味着放电线圈在工作时能更好地保持电流的稳定性。

电阻大小与导线材料的电阻率（ρ）、导线长度（l）以及导线截面积（A）有关。

电阻可以通过以下公式计算：R = ρ* (l / A)。

3. 容性：放电线圈的容性（C）指的是它的内部或外部元件的电容。

电容通常以法拉（F）为单位。

容性可以帮助调节放电线圈的响应速度和波形变化。

较大的容性可以降低脉冲信号的上升时间和峰值电压，而较小的容性则会产生更尖锐的脉冲信号。

容性的大小取决于放电线圈的设计和应用要求。

4. 频率：放电线圈的频率（f）是指电流流过放电线圈的速度。

频率通常以赫兹（Hz）为单位。

较高的频率意味着放电线圈能更快地产生脉冲信号，而较低的频率则会产生更慢的信号。

放电线圈的频率取决于电容和电感的数值以及所施加的脉冲电流的速度。

5. 输出电压：放电线圈的输出电压（Vout）是指它所产生的脉冲信号的最大电压值。

放电线圈选型指南（1）FDG型的设计选择不需要提供测量或保护信号时，宜选用无二次绕组放电线圈。

系统电压kV 电容器总容量Mvar电容器串联段数放电线圈放电容量Mvar放电线圈台数放电线圈一次电压，kV接线图电容器段电压放电线圈电压6< 5.111.736.6/√37.2/√3图a5.1～10 3.47.2/√310< 5.1 1.711/√312/√3 5.1～10 3.412/√335< 2041.7245.566图b 20～40 3.440～605< 4023.4121112图c 40～6051266< 8043.42410.512图d 80～120511.5110< 120452417.520图d19.1< 1608 3.4488.810图e（2）FDGE型的设计选择FDGE型带二次绕组放电线圈主要用开口三角保护接线的电容器组，有100V及100/√3V两个二次绕组，其中100V用于开口三角电压保护，100/√3V用于测量电压。

由于开口三角信号在电容器组容量较大时很弱,所以对6～10kV系统建议电容器组容量不大于3000kvar,对于35kV系统不大于5000kvar。

系统电压kV 电容器总容量Mvar放电线圈放电容量Mvar放电线圈台数放电线圈一次电压，kV接线图电容器段电压放电线圈电压6< 5.1 1.73 6.6/√3 6.6/√3图f5.1～10 1.7 7.2/√37.2/√310< 5.1 1.7 11/√311/√3 5.1～10 3.4 12/√312/√335 < 30 10 38.5/√338.5/√3 42/√342/√3（3）FDGEC型的设计选择当电容器组采用差压保护时，应选用FDGEC型一次带中间抽头的放电线圈，差压保护对电容器组的每一相都测量不平衡差压，因此保护灵敏度较高，适用于任意电容器组容量。

系统电压kV 电容器总容量Mvar放电线圈放电容量Mvar放电线圈台数放电线圈一次电压，kV接线图电容器段电压放电线圈电压35 < 30 10 3 11+11 11+11图g 12+12 12+12放电线圈应能满足GB50227-1995规定的放电要求，即电容器组开断后5s内，将其剩余电压降至50V及以下。
