综合管廊防水施工方案防水以钢筋混凝土结构自防水为主,辅以附加防水层加强防水,同时以施工缝、变形缝等接缝防水为重点。
混凝土施工应加强结构的抗裂、抗渗能力,改善混凝土结构的工作环境,提高其耐久性。
1. 1防水涂料施工(1)、高弹橡胶沥青防水涂料施工1)、材料要求高弹沥青防水涂料,是以沥青、橡胶、合成树脂等为主要原材料制成的一种水乳型、弹性沥青防水材料。
具有耐酸碱、耐老化、耐湿热、耐低温等优点。
其外观色泽为黑色。
应有出厂合格证(鉴定书、认证书、复试单)。
沥青防水涂料应密封存放在干燥、阴凉处,存放期一般不得超过三个月,存放期间不得日晒和负温度环境中保存,以防变质和固化。
2)、作业条件涂膜防水层的基层表面应平整,不得有开裂,起砂等缺陷,管根及阴阳角处,应抹成圆弧。
基层表面的含水率,应不大于9%,泛水应符合设计要求, 施工环境温度应不低于59。
找平层连接的地漏、管根、出水口、卫生洁具根部等边沿处,收头要圆滑,部件安装必须牢固,用密封膏封严,经检查并办完隐蔽工程验收。
在通风条件较差,光线不足,操作困难的场所施工,应采取通风、照明等措施3)、工艺流程基层清理一细部检查、处理f 涂结合层一细部做附加层一喷涂刷防水层一防水保护层4)、施工操作要点基层表面必须平整、牢固、不得有起砂、空鼓、开裂等缺陷,当面层麻面较多平整度差的部位,不能光刷涂料成活, 要在第二遍涂层之前铺贴纤维布一层,可做成一布二油,以减少涂层的破损。
防水涂料施工,应按照先上后下,先高后低的顺序进行, 涂层质量要厚薄均匀,并防止漏涂和花点。
结合层的中、细砂要均匀干净,粘结牢固。
开罐未用完的涂料应加盖密封,放置阴凉干燥处保存。
沥青防水涂层按设计要求涂完并达到实干标准,应进行蓄水试验,合格后可进行保护层施工,出现渗漏情况,应进行修补。
1. 2施工缝、变形缝防水(1)、施工缝防水横向垂直施工缝尽可能与变形缝结合设置。
横向垂直施工缝和纵向水平施工缝尽可能减少设置的数量,采用镀锌钢板止水带和双组份聚硫密封膏组合来达到防水功效。
市政地下综合管廊结构工程防水的施工技术1. 表面处理:在进行地下综合管廊结构工程防水施工之前,首先需要对管廊表面进行处理。
一般情况下,可以采用刷涂、打磨、清理等方法,确保管廊表面光洁、无积水,以便于后续的防水材料黏贴和涂布。
2. 防水材料选择:防水施工中最关键的一步就是选择合适的防水材料。
常见的防水材料有水泥砂浆、沥青、聚氨酯、聚合物改性水泥等。
根据地下综合管廊结构工程的具体要求,选择适合的防水材料,并严格按照施工要求进行操作。
3. 防水材料施工:防水材料施工主要有涂刷、涂布、喷涂等方式。
对于一些小面积的地下综合管廊结构工程,可以采用刷涂的方式进行施工;对于较大面积的地下综合管廊结构工程,可以采用涂布、喷涂等方式进行施工。
在施工过程中,注意涂布的均匀性和涂布层厚度的控制,确保防水效果的达到。
4. 防水层的处理:防水施工完成后,还需要对防水层进行处理。
这包括对接缝的处理、渗漏点的处理以及防水层的修补等。
对于接缝的处理,可以采用填缝剂填充;对于渗漏点的处理,可以采用特殊的防水材料进行涂抹;对于防水层的修补,可以采用局部刮薄、修补等方法,保证防水层的完整性。
5. 质量验收:防水施工完成后,需要进行质量验收。
验收主要包括防水层的厚度、附着力、渗透性等综合检测。
如果发现防水层存在质量问题,需要及时进行修复,确保防水效果的达到。
市政地下综合管廊结构工程的防水施工技术需要注重细节,严格按照施工要求进行操作,以确保防水工程的可靠性和耐久性。
也需要注意防水施工过程中的安全措施,保障施工人员的人身安全。

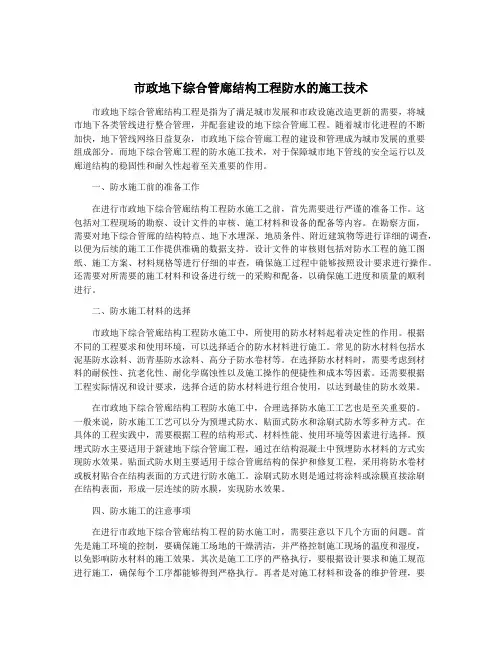

市政地下综合管廊结构工程防水的施工技术市政地下综合管廊结构工程是指为了满足城市发展和市政设施改造更新的需要,将城市地下各类管线进行整合管理,并配套建设的地下综合管廊工程。
随着城市化进程的不断加快,地下管线网络日益复杂,市政地下综合管廊工程的建设和管理成为城市发展的重要组成部分。
而地下综合管廊工程的防水施工技术,对于保障城市地下管线的安全运行以及廊道结构的稳固性和耐久性起着至关重要的作用。
一、防水施工前的准备工作在进行市政地下综合管廊结构工程防水施工之前,首先需要进行严谨的准备工作。
这包括对工程现场的勘察、设计文件的审核、施工材料和设备的配备等内容。
在勘察方面,需要对地下综合管廊的结构特点、地下水埋深、地质条件、附近建筑物等进行详细的调查,以便为后续的施工工作提供准确的数据支持。
设计文件的审核则包括对防水工程的施工图纸、施工方案、材料规格等进行仔细的审查,确保施工过程中能够按照设计要求进行操作。
还需要对所需要的施工材料和设备进行统一的采购和配备,以确保施工进度和质量的顺利进行。
二、防水施工材料的选择市政地下综合管廊结构工程防水施工中,所使用的防水材料起着决定性的作用。
根据不同的工程要求和使用环境,可以选择适合的防水材料进行施工。
常见的防水材料包括水泥基防水涂料、沥青基防水涂料、高分子防水卷材等。
在选择防水材料时,需要考虑到材料的耐候性、抗老化性、耐化学腐蚀性以及施工操作的便捷性和成本等因素。
还需要根据工程实际情况和设计要求,选择合适的防水材料进行组合使用,以达到最佳的防水效果。
在市政地下综合管廊结构工程防水施工中,合理选择防水施工工艺也是至关重要的。
一般来说,防水施工工艺可以分为预埋式防水、贴面式防水和涂刷式防水等多种方式。
在具体的工程实践中,需要根据工程的结构形式、材料性能、使用环境等因素进行选择。
预埋式防水主要适用于新建地下综合管廊工程,通过在结构混凝土中预埋防水材料的方式实现防水效果。
贴面式防水则主要适用于综合管廊结构的保护和修复工程,采用将防水卷材或板材贴合在结构表面的方式进行防水施工。

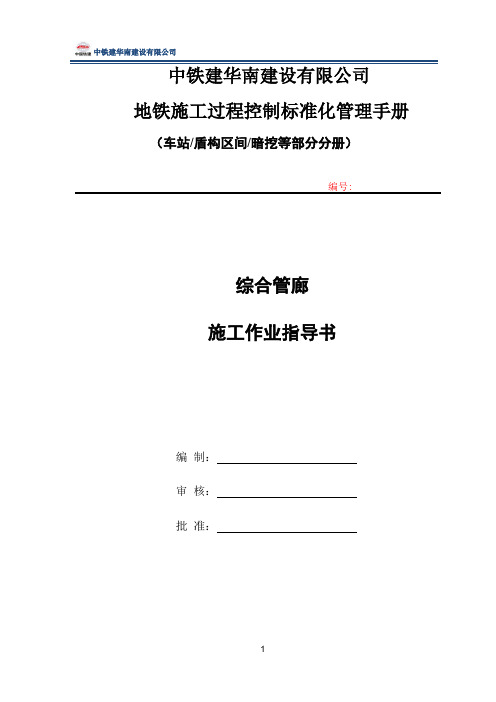

中铁建华南建设有限公司地铁施工过程控制标准化管理手册(车站/盾构区间/暗挖等部分分册)编号:综合管廊施工作业指导书编制:审核:批准:综合管廊施工作业指导书一、适用范围本指导书适用于车辆段车辆段综合管廊施工。
二、作业准备2.1熟悉图纸,确认到货材料的规格、型号、数量及质量是否符合设计要求。
组织参加施工的全体人员进行施工技术交底和安全交底。
2.2作好有关的施工预算,将所需的工器具备齐,作好必要的安全措施。
2.3及时了解所需材料库存数量,与实际需用情况相比较,进行全面规划使用,务必精打细算,节约材料。
2.4施工前,应安排有关人员对该工程的各道工序作出相应的技术交底。
交底时,必须讲清工程意义、设计要求、环境条件、施工顺序、质量要求、技术要点和安全措施等。
2.5建立工程档案,及时准确地收集内业资料、整理资料,包括施工前期资料、材料合格证明、设计变更、施工洽商、测量复核记录、会议纪要等其他有关施工记录。
三、技术要求3.1 现临时主干道南端、北端及中间部位作30°坡道以利用基底及碎石基层的碾压机械进出场。
3.2土方采用1 m3反铲挖机挖土、人工清底修坡。
3.3底板采用砖砌胎模,其余模板采用竹胶模散支散拼,木方、钢管支撑体系。
3.4钢筋工程采用钢筋加工场集中制作、二次运输至施工现场。
钢筋连接采用搭接绑扎3.5结构施工砼采用预拌商品砼。
3.6脚手架采用临时双排钢管脚手架,内脚手架,模板支撑采用满堂钢管脚手架。
3.7采用全站仪、水准仪进行测量放线工作。
四、施工程序第一阶段为:施工准备、土方开挖、碎石垫层和基础底板施工第三阶段为:管道及电气线管安装,沟外侧,沟顶施工。
土建收尾,验收。
五、施工要求5.1测量放线为确保整个工程高速、高质量地施工,精心制定以下施测、仪器设备等方面的方案。
5.1.1施工测量的基本原则:(1)整体控制局部。
(2)高精度控制低精度。
(3)长方向、长边控制短方向、短边。
5.1.2测量方法的选择:根据本工程的建筑特点、地理环境等因素,本工程施工采用外控法,工艺流程如下:施工准备→选取控制点→建立轴线控制网→仪器安平→分段投测→校核。
版综合管廊项目防水工程施工方案一、项目概况综合管廊项目位于城市地下,作为各种管道设施的通道和运输渠道。
防水工程施工方案是保证管廊使用寿命和运行质量的重要环节。
二、施工前准备1.制定详细的施工计划,并确定各个阶段和任务的时间节点。
2.进行现场勘测,了解地下管线情况,确定施工范围和难度。
3.聘请专业的防水施工团队和技术人员,确保施工质量和安全。
4.确定防水材料和设备的采购计划,保证材料的质量和数量满足施工需求。
5.编制施工组织设计方案,明确施工流程和责任分工。
三、施工流程1.表面处理:首先对管廊的表面进行清理和处理,去除污垢、杂草和老化的涂层。
2.漏水检查:利用专业的仪器检测管廊内是否存在漏水点,记录漏水位置和程度。
3.补修处理:根据漏水点的情况,选择合适的防水材料进行漏点处理,修复漏水缺陷。
4.防水涂层施工:选用高强度、耐磨、耐化学腐蚀的防水涂层材料,进行施工。
5.对接处理:在管廊的连接处,采用专用材料进行对接处理,确保防水性能。
6.设备安装:根据需要,在管廊内安装必要的设备和管道。
7.检测验收:待防水涂层完全干燥后,进行漏水检测和验收,确保防水效果达标。
四、施工注意事项1.施工人员应严格遵守施工规范和操作要求,做好个人防护工作。
2.防水施工应在气温和湿度适宜的条件下进行,避免施工质量受到天气的影响。
3.防水材料应按照规定比例进行调配和使用,确保混合均匀,并注意保存期限。
4.施工现场应保持整洁,避免防水材料污染和障碍物对施工的影响。
5.施工过程中,及时处理发现的施工缺陷和问题,确保施工质量达到要求。
6.施工完成后,要做好维护工作,定期巡查和保养防水涂层,确保使用寿命和防水效果。
五、质量及安全控制措施1.施工过程中,严格按照施工规范和设计要求进行操作,确保施工质量和安全。
2.施工现场设置明显的安全警示标志,防止其他人员误入施工区域。
3.施工人员应定期参加安全教育培训,提高安全意识和技能水平。
4.对施工现场进行安全巡视,并记录巡视情况,及时处理施工中发现的安全隐患。
预制综合管廊接缝处防水施工工法预制综合管廊接缝处防水施工工法一、前言预制综合管廊是一种多功能、多层次的管线系统,为保证其正常使用,接缝处的防水施工工法至关重要。
合理的工法能够有效防止水渗漏,保障管廊的安全稳定运行。
二、工法特点预制综合管廊接缝处防水施工工法具有以下特点:1. 灵活性强:该工法适应不同尺寸、形状、材质的管廊接缝。
2. 施工快捷:采用预制构件和现场施工相结合,大大提高了施工效率。
3. 防水效果好:通过特殊的防水材料和工艺,确保接缝处的防水性能达到设计要求。
4. 施工成本低:减少了施工时间和人力物力资源的浪费,降低了施工成本。
三、适应范围该工法适用于各种类型的预制综合管廊接缝处,包括矩形、圆形、椭圆形等形状,可以应用于市政、交通、水利、电力等各类工程。
四、工艺原理通过选择合适的防水材料和采取适当的施工工艺,实现接缝处的防水效果。
工艺原理包括以下几个方面的内容:1. 耐水性:选择具有良好耐水性能的防水材料,能够在长期水浸的环境下保持稳定性。
2. 粘结性:采用特殊的粘结剂,能够形成牢固的连接,并与管廊接缝处形成完全密封。
3. 柔韧性:防水材料具有一定的柔韧性,能够适应管廊接缝处的变形和扩张。
4. 抗渗性:防水材料具有较高的抗渗性能,能够有效阻止水的渗透。
五、施工工艺1. 准备工作:选购适合的防水材料,并清理管廊接缝处的尘土和杂物。
2. 材料处理:根据设计要求,对防水材料进行预处理,保证其粘结性和柔韧性。
3. 施工工艺:采用滚涂法、刷涂法或喷涂法施工,涂布防水材料于接缝处,并按照设计要求进行层间粘结。
4. 干燥固化:等待涂层干燥固化,确保防水层的稳定性。
5. 检测验收:对施工质量进行检测和验收,确保防水效果达到设计要求。
六、劳动组织根据施工工艺要求,合理组织施工人员,确保施工过程的连续性和高效性。
七、机具设备1. 清理工具:包括清洁刷、清洁剂等,用于清理管廊接缝处的尘土和杂物。
2. 涂布工具:包括滚涂刷、刷子、喷涂器等,用于涂布防水材料。
防水施工作业指导书目录一、适用范围: (3)二、防水施工质量要求 (3)三、施工工序与工艺流程 (3)3.1底板结构防水施工工艺 (4)3.2侧墙防水施工 (5)3.3顶板防水施工 (6)3.4施工缝防水施工 (7)3.5变形缝防水施工 (11)3.6立柱桩、穿墙管件和管井防水 (17)3.7其他特殊防水 (19)3.8背贴式止水带施工技术要求 (19)3.9遇水膨胀止水胶施工技术要求 (20)3.10全断面注浆管 (21)3.11聚硫密封胶 (22)3.12接水盒 (22)3.13防水材料搭接 (23)四、资源配置 (24)4.1人员配置 (24)4.2材料配置 (24)五、质量控制及检验 (29)六、安全及环保要求 (31)6.1安全要求 (31)8.2环保措施 (34)防水施工作业指导书一、适用范围:本作业指导书适用于明挖段及管幕结构法段主体结构防水施工。
二、防水施工质量要求⑴主体结构防水等级为二级,不容许漏水,结构表面可有少量湿渍,总湿渍面积不应大于总防水面积的2‰;任意100m²防水面积上的湿渍不超过3处,单个湿渍的最大面积不大于0.20m²。
平均渗水量不大于0.05L/(m2.d),任意100m ²防水面积上的渗漏量不大于0.15L/(m2.d)。
设备用房防水等级为一级,不容许渗水,结构表面无湿渍。
⑵主体结构采用C40防水钢筋混凝土,设计年限100年;防水混凝土的设计抗渗等级:P10。
三、施工工序与工艺流程结构防水施工工艺流程如图3.1。
图3.1:施工工序与工艺流程图各阶段施工工艺如下:3.1底板结构防水施工工艺本工程主体结构底板采用预铺反粘式防水卷材,施工缝、倒角等处加强层采用高分子双面自粘防水卷材。
⑴工艺流程清理基层→阴阳角倒角施工→擦干明水→定位、弹线→铺设反粘式防水卷材→施工缝、倒角处铺设高分子双面自粘防水卷材→检查验收→防水保护层施工。
⑵铺设前基岩检查内容:①铺设防水卷材的基面应平整,在铺设防水卷材前应进行基层处理,处理方法可采用细石混凝土抹面的方法,处理后的基层应满足如下条件:D/L≤1/10其中:D—相邻两凸面间凹进去的深度;L—相邻两凸面间的距离②基面上不得有尖锐的毛刺部位,特别是混凝土表面经常出现尖锐的石子、钢筋头、钉子等硬物,应从根部割除,并在割除部位用水泥砂浆覆盖处理干净,避免浇筑混凝土时刺破防水卷材。

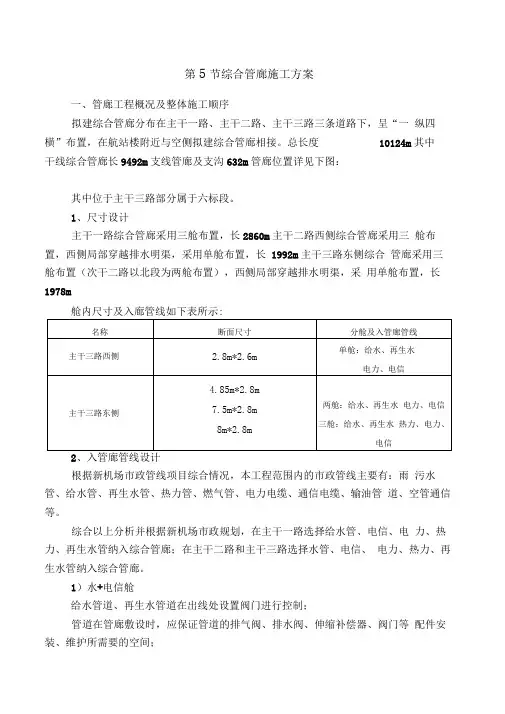

第5节综合管廊施工方案一、管廊工程概况及整体施工顺序拟建综合管廊分布在主干一路、主干二路、主干三路三条道路下,呈“一纵四横”布置,在航站楼附近与空侧拟建综合管廊相接。
总长度10124m其中干线综合管廊长9492m支线管廊及支沟632m管廊位置详见下图:其中位于主干三路部分属于六标段。
1、尺寸设计主干一路综合管廊采用三舱布置,长2860m主干二路西侧综合管廊采用三舱布置,西侧局部穿越排水明渠,采用单舱布置,长1992m主干三路东侧综合管廊采用三舱布置(次干二路以北段为两舱布置),西侧局部穿越排水明渠,采用单舱布置,长1978m舱内尺寸及入廊管线如下表所示:2、入管廊管线设计根据新机场市政管线项目综合情况,本工程范围内的市政管线主要有:雨污水管、给水管、再生水管、热力管、燃气管、电力电缆、通信电缆、输油管道、空管通信等。
综合以上分析并根据新机场市政规划,在主干一路选择给水管、电信、电力、热力、再生水管纳入综合管廊;在主干二路和主干三路选择水管、电信、电力、热力、再生水管纳入综合管廊。
1)水+电信舱给水管道、再生水管道在出线处设置阀门进行控制;管道在管廊敷设时,应保证管道的排气阀、排水阀、伸缩补偿器、阀门等配件安装、维护所需要的空间;三通、弯头等管道应力比较集中的部位,设置供管道固定用的支墩或预埋件;采用成品电信支架;在综合管廊顶板处,设置供管道及附件安装用的吊环或拉环,间距4m。
2)电力舱约每500m设置一组接地装置,要求接地电阻不大于0.5欧;电缆支架采用成品电缆支架,长度为500m;支架荷载:活哉900N/10KV,电缆每延m重15kg, 110KV电缆3根每延米重42.5kg 。
3)热力舱热力管道采用闭式双管制;滑动支架直管段10m设1个,拐弯处5m设1个,固定支架先预埋直立部分,其他部分待管道安装时再做。
热力舱配置照明和通风设备。
在顶板处,设置热力管道及附件安装用的吊环或拉环,间距4m。
3、工程设计1 )综合说明主体结构形式:整体现浇一至三跨闭合框架结构主体结构设计使用年限:100 年安全等级:一级抗震设防分类:乙类抗震设防烈度:8 度,第一组抗震等级:二级防水等级:二级结构混凝土抗渗等级:P6 钢筋混凝土结构裂缝控制等级:三级,最大裂缝宽度限制:0.20mm 下图为典型三舱综合管廊剖面示意:2)主要材料钢筋:HPB3O0 HRB400 钢型材、板材:Q235B 焊条:E43xx , E50xx 混凝土:主体结构C30 P6~8;混凝土保护层:土壤一侧,50mm 其他部位:40mm 砖:MU2(混凝土实心砖;B05级加气混凝土砌块砌筑砂浆:M1Q 加气混凝土砌块采用专用砂浆或 M7.5水泥砂浆 防水材料: 防水卷材:底板、侧墙外侧、顶板采用一层 2.0厚橡化沥青非固化防水涂料+3厚聚酯胎聚合物改性沥青单面自粘防水卷材。
城市综合管廊工程技术规范之防水与防潮措施指南随着城市化进程的不断推进,城市综合管廊作为一种重要的城市地下基础设施,被广泛应用于城市建设中。
在城市综合管廊工程的设计与施工过程中,防水与防潮是至关重要的一环,其能够确保城市地下设施的安全运行与维护。
本文将为大家介绍城市综合管廊工程中的防水与防潮措施。
一、设计阶段的防水与防潮措施在城市综合管廊工程的设计阶段,需要充分考虑防水与防潮的需求,确保在施工阶段能够有效进行防水与防潮工作。
首先,在合理确定管廊的布局和设计方案时,要充分考虑周边地下水位的情况,避免地下水的渗入。
其次,在设计阶段,要充分考虑管廊的结构特点和所处环境,合理选择防水材料和施工工艺,确保管廊结构的防水性能。
二、施工阶段的防水与防潮措施在城市综合管廊工程的施工阶段,防水与防潮工作是非常重要的,需要严格按照技术规范进行操作。
首先,在施工前,要对施工材料进行质量检查,确保材料的品质符合要求。
其次,在进行地下室施工时,要根据设计要求进行防水层的施工,并进行必要的封堵措施,以防止地下水的渗入。
同时,在地下管廊的施工过程中,要加强施工现场的排水管理,保持施工环境的干燥,防止潮湿空气对施工造成不利影响。
三、维护管理阶段的防水与防潮措施在城市综合管廊工程建成后的维护管理阶段,防水与防潮工作仍然需要重视。
首先,要定期检查管廊的防水层,并做好记录,及时维修和更换老化和损坏的防水材料。
其次,在维护过程中,要保持管廊的良好排水状况,及时清理管道中的水、泥沙和垃圾,防止堵塞引起水患。
同时,要做好防潮措施,利用通风设备保持管廊内的空气流通,避免出现潮湿环境。
四、应急响应阶段的防水与防潮措施在城市综合管廊工程使用过程中,可能会遇到突发的洪涝等自然灾害,需要进行应急响应。
在应急响应阶段,要做好防水与防潮工作,尤其要关注与管廊相连的排水系统,确保排水通畅,防止洪水渗入管廊。
同时,在应急响应过程中,要密切关注管廊设备的运行情况,及时发现并处理任何与防水与防潮相关的问题。
防水施工作业指导书1、适用范围本作业指导书适用于地铁车站防水施工。
2、施工准备组织有关管理人员和技术人员审核主体结构防水施工图,熟悉和掌握设计意图和技术要求,参加由甲方代表主持,专家、监理、设计参加的防水设计技术交底。
在施工前,由结构自防水施工队和结构外侧柔性防水层施工队做出书面技术、安全交底,然后施工队技术负责人对工班长及操作人员做出书面技术、安全交底。
3、施工方法防水混凝土①防水混凝土施工前应做好降排水工作,不得在有积水的环境中浇筑混凝土。
②防水混凝土应分层连续浇筑,分层厚度不得大于500mm。
③宜优先采用钢模板,模板的安装应执行GB50204《混凝土结构工程质量验收规范》、GB50299《地下铁道工程施工及验收规范》的规定,确保安装牢固。
混凝土浇筑前应对支架、模板、钢筋、保护层和预埋件等分别进行检查和验收,模板内的杂物、积水和钢筋上的污垢应清理干净;模板如有缝隙、应填塞严密,模板内面应涂刷脱模剂。
混凝土浇筑区域及其浇筑顺序等应考虑工程设计条件、混凝土供给能力、运输、浇筑机械能力、气候条件、施工管理水平等因素。
④防水混凝土拌合物应采用机械搅拌,搅拌时间不宜小于2min,混凝土搅拌应均匀。
掺加外加剂时,搅拌时间应根据外加剂的技术要求确定。
⑤防水混凝土拌合物在运输后如出现离析,必须进行二次搅拌。
当坍落度损失后不能满足施工要求时,应加入原水胶比的水泥浆或掺加同品种的减水剂进行搅拌,严禁直接加水。
⑥入模混凝土的塌落度不宜超过160mm。
顶梁等配筋密集的部位以及隧道的拱部,混凝土的入模塌落度可适当放宽,但不宜超过200mm。
⑦高温季节应尽量降低混凝土的入模温度(不宜超过30°C),尽量避开高温段浇筑混凝土,宜在气温较低的夜间浇筑混凝土。
⑧防水混凝土应采用机械振捣,应避免漏振、欠振和超振。
⑨厚度大于800mm的明挖法车站的底板(含底梁)、暗挖车站的底梁和顶梁;厚度大于500mm(含500mm)的车站的侧墙和顶板(或拱部衬砌),必须按照大体积混凝土考虑,采取混凝土缓凝措施。
综合管廊工程施工防水控制要点分析一、施工前的防水设计在进行综合管廊工程的施工前,必须要进行全面的防水设计。
防水设计是防水施工的基础,只有合理科学的设计方案才能够有效地保障综合管廊工程的防水效果。
防水设计应结合地下水位、地下水流方向、土壤类型、地表情况等因素,采用适当的防水材料和防水施工工艺,设计出针对性强、可靠性高的防水方案。
二、材料选择及施工工艺1. 防水材料的选择:在综合管廊工程的防水施工中,常用的防水材料包括聚氯乙烯(PVC)地板材料、聚氯乙烯(PVC)卷材、高分子防水卷材等。
在选择防水材料时,需要考虑其防水性能、耐久性、环保性等因素,选用质量可靠的防水材料,确保工程的长期稳定运行。
2. 施工工艺:防水施工工艺是保障工程防水质量的关键。
在综合管廊工程的防水施工中,应采用专业的防水施工工艺,保证防水层的平整、牢固、无裂缝,防止渗漏和渗水问题的发生。
还应合理控制施工工艺中的温度、湿度等因素,以确保防水层的施工质量和效果。
三、施工现场管理1. 施工现场的环境控制:在综合管廊工程的防水施工现场,需加强对环境条件的控制。
保持施工现场的整洁,及时清理施工现场周围的水、泥浆等杂物,避免这些杂物对防水层施工的影响。
还要加强施工现场的通风、干燥工作,排除施工现场的湿气,为防水施工创造良好的施工环境。
2. 人员素质和质量管理:在综合管廊工程的防水施工中,施工人员的素质和质量管理至关重要。
需保证施工人员具有专业的防水施工技能和经验,严格按照防水施工工艺进行操作,杜绝施工中疏忽大意和马虎现象的发生。
还需加强对施工过程的质量监控,及时发现并解决施工中的质量问题,确保施工质量合格。
四、施工后的验收和维护1. 防水工程的验收:综合管廊工程的防水工程完成后,必须进行严格的验收。
通过对防水层的厚度、张力、渗透性等性能指标的检测,确保防水层的质量达标,能够满足要求的防水效果。
只有通过了严格的验收,防水工程才能被认可和接受。
2. 防水工程的维护:防水工程完成验收后并不意味着工作的结束,而是需要进行定期的防水工程维护。
施工技术交底记录施管表5年月日
工程名称二环西路南延综合管廊一期工程第一
标段
单位工程综合管廊
分部工程主体构造工程分项工程防水层交底内容:
一、施工准备
(一)作业人员:防水卷材铺装技工4人、辅助工2人、电工1人。
(二)重要材料: 4mm粘聚合物改性沥青防水卷;
(三)施工机具:装载机1台。
二、施工进度
2023年3月1日至2023年6月30日,合计121天。
三、施工措施
(一)工艺流程
1、整体施工工艺流程
(二)施工要点
1、施工准备
1.1材料现场取样送检,合格后方可使用。
1.2铺装前标注处集水坑旳位置,采用人工配合小挖掘机进行施工。
C15砼垫层及防水构造设计图
交底单位二环西路南延综合管廊一期
工程第一标段项目部
接受单位
交底人接收人
施工准备喷洒乳化沥青4mm自粘式高聚物改性沥青防水卷材铺装
施工技术交底记录施管表5年月日。
管廊施工作业指导书首先进行场地平整,再由测量队放出钢板桩打设边线,钢板桩及液压打桩机进场准备进行钢板桩打设。
钢板桩外侧施工路线宽度不小于0.5米,有利于钢板桩施工。
按要求打设12米长拉森钢板桩对基坑提供止水和安全保护。
接下来开挖基坑土方至设计管廊顶标高时在钢板桩顶以下1.5m位置施做围檩及钢管支撑,然后挖土至设计槽底标高以上30cm 位置,剩余30cm厚土由人工清出至设计基坑底标高。
施工基础垫层和底板防水层,安装绑扎底板钢筋,安装定型钢模板,安放各型预埋件,浇筑底板混凝土并养生,侧墙位置进行遭毛处理,拆除底板模板,安装墙身及顶板钢筋及预埋件,支立墙身及顶板模板,浇筑墙身及顶板混凝土,施做墙身、顶板防水层。
浇筑方案拟采用两次浇筑法,首先浇筑管廊主体底板混凝土及底板顶35cm高部分的侧墙混凝土),然后再浇筑上部侧墙及管廊顶板混凝土。
具体施工流程为:场地平整放样钢板桩打设牛腿、围檩及横撑安装基坑土方开挖基底换填垫层模板安装及浇筑底板防水层底板钢筋绑扎底板模板安装底板混凝土浇筑侧墙及顶板钢筋绑扎侧墙预埋件安装侧墙及顶板模板安装浇筑混凝土并养护外墙及顶板防水层施工台背分层回填横撑、围檩拆除拉森钢板桩拔出并转运回填土方至设计标高并压实投料口、排风口、送风口、人孔施工,完成本段结构施工详细施工流程中的要点及控制:1.开挖前预防护:本工程管廊基坑开挖深度约为6.9米,适用于拉森钢板桩支护。
设一道钢围檩及钢管水平支撑,支撑间距4米。
待管廊主体及防水施工完成并回填土方至管廊顶标高以上再拆除钢支撑及钢围檩,然后拔出拉森钢板桩。
钢板桩必须及时转运到下一个钢板桩施工地点,禁止乱堆乱放。
施工区域跟环岛通行区域采用标准彩钢板隔离,区分开施工作业区间和外界道路,全封闭施工。
2.基槽开挖:基坑采用挖掘机开挖,所有开挖的土方运至已确定好的弃土场堆放,做到随挖随外运,禁止堆放在基槽两侧。
每次基坑开挖过程中对钢板桩进行平面位移观测及沉降观测,当位移量及沉降量大于规范及设计要求时对钢板桩进行加固支护。
综合管廊工程防水施工专项技术方案1防水措施(1)主要防水设计综合管廊主体防渗的原则是“以防为主,防、排、截、堵相结合,刚柔相济,因地制宜,综合治理”。
主要通过采用防水混凝土配合多层防水材料,合理的结构分缝、科学的细部设计来解决综合管廊钢筋混凝土主体的防渗。
1)底板:100mm厚C20素混凝土垫层一20mm厚1: 2.5水泥砂浆—15mm厚高密度聚乙烯自粘胶膜防水卷材一50mm厚C25细石混凝土保护层一P8防水钢筋混凝土底板(混凝土C40)一水泥基渗透结晶型防水涂料。
2)侧壁:6mm厚聚乙烯泡沫塑料板保护墙一15mm聚脲涂料防水 -15mm厚高密度聚乙烯自粘胶膜防水卷材一2mm厚水泥砂浆一P8防水钢筋混凝土顶板(混凝土 C40)一水泥基渗透结晶型防水涂料。
3)顶板:70mm厚C25细石混凝土保护层一15mm厚聚乙烯涂料防水一15mm厚高密度聚乙烯自粘胶膜防水卷材一20mm1: 2.5水泥砂浆找平一P8防水钢筋混凝土顶板(混凝土C40)一水泥基渗透结晶型防水涂料。
(2)细部防水设计在节与节之间按30m一段设置变形缝,内设橡胶止水带,并用低发泡塑料板和双组份聚硫密封膏嵌缝处理,此外在缝间设置剪力键,以减少相对沉降,保证沉降差不大于30mm,确保变形缝的水密性。
在变形缝、施工缝、通风口、投料口、出入口、预留口等部位,是渗漏设防的重点部位。
1)变形缝变形缝的设计要满足密封防水、适应变形、施工方便、检修容易等要求。
变形缝防水采用复合防水构造措施,中埋式橡胶止水带与外贴防水层复合使用。
用于沉降的变形缝其最大允许沉降差值不应大于30mm。
变形缝处混凝土结构厚度不应小于300mm。
用于沉降的变形缝的宽度宜为20~30mm。
2)施工缝由于综合管廊为现浇钢筋混凝土地下箱涵结构,在浇筑混凝土时分两层施工,即在管廊底板以上300〜500mm处设置水平施工缝,该水平施工缝采用埋设遇水膨胀止水条防渗。
3)穿墙管因为有各种规格的电缆需要从综合管廊内进出,根据以往地下工程建设的教训,该部位的电缆进出孔是渗漏最严重的部位。
市政地下综合管廊结构工程防水的施工技术市政地下综合管廊结构工程是城市地下综合管线系统的重要组成部分,其建设对城市的公共服务设施有着重要的意义。
作为城市基础设施建设的一个重要内容,市政地下综合管廊结构工程的防水工程施工技术至关重要。
本文将针对市政地下综合管廊结构工程的防水施工技术进行详细介绍。
一、施工前准备在进行市政地下综合管廊结构工程的防水施工前,需要进行周密的准备工作。
首先要对工程现场进行勘察和测量,确定施工范围和工程要求,找出潜在的危险和隐患,为施工做好准备。
需要对施工材料进行检查,确保质量合格,符合工程要求。
还要进行施工方案的编制,包括工程施工的组织设计、施工工艺流程、配合关系等方面的规划,以确保施工过程中的安全和质量。
二、基础处理市政地下综合管廊结构工程的防水施工首先需要对基础进行处理。
在进行基础处理时,需先将基础表面的杂物、水泥砂浆等清理干净,然后在基础表面喷涂一层防水材料,如聚合物改性沥青防水涂料、聚氨酯防水涂料等,以提高基础的防水性能。
对于有裂缝或渗水现象的基础表面,需要进行修补处理,确保基础的完整性和稳定性。
三、防水层施工防水层施工是市政地下综合管廊结构工程防水工程的核心。
防水层的选择一般以聚合物改性沥青防水卷材为主,根据基底情况选择适合的防水卷材,进行铺贴施工。
在进行防水卷材铺贴施工时,需要根据施工要求进行边缘处理和搭接处理,确保防水层的整体性和密封性。
对于特殊部位如管道穿越、台阶转角等,需要进行专门的防水处理,以确保整体的防水效果。
四、防水层细部处理防水层细部处理是市政地下综合管廊结构工程防水工程的关键环节。
细部处理包括管道穿越处、台阶转角处、排水口处等特殊部位的防水处理,需要进行特殊的工艺和材料选择。
在进行细部处理时,需先对特殊部位进行清理、打磨、处理基层等工序,然后进行对接处理或特殊材料的涂抹施工,确保特殊部位的防水性能。
五、防水层保护防水层保护是市政地下综合管廊结构工程防水工程的重要环节。
地下综合管廊防水施工方案1在城市化进程中,地下综合管廊作为城市基础设施的重要组成部分,对城市的发展起着至关重要的作用。
然而,地下综合管廊在设计与施工中面临的一个重要问题就是防水工程。
防水施工质量的优劣直接关系到地下管廊的长期运行与使用。
本文将探讨地下综合管廊防水施工方案的一种可能性。
施工方案概述地下综合管廊防水施工方案的核心在于采用分区分段施工的方法,以保证施工质量和施工进度。
首先需要对地下管廊进行细致的勘测与设计,确定防水施工的重点区域。
然后根据设计方案,选用适当的防水材料和施工工艺。
施工步骤步骤一:准备工作1.清理施工现场,确保地下管廊的表面干净整洁。
2.准备所需的防水材料和施工工具。
步骤二:防水材料涂刷1.首先,在地下管廊的关键部位进行防水杨材料的涂刷,确保防水层的牢固性。
2.在涂刷之后,按照规定的时间进行涂刷次数的增加,以增强防水效果。
步骤三:辅助防水措施1.在必要的地方,采用防水胶带或其他辅助防水措施,以增强防水效果。
2.在关键节点处进行特殊处理,确保防水层的连续性和牢固性。
施工质量控制为了确保地下综合管廊防水施工质量,应当加强施工现场的质量监督和管理。
同时,对施工过程中出现的问题及时进行处理,确保施工质量符合设计要求。
施工效果评估在防水施工完成后,需要进行施工效果的评估工作。
通过对施工效果的评估,可以及时发现问题并进行整改,确保地下管廊的长期使用。
综上所述,地下综合管廊防水施工方案是地下管廊建设中不可或缺的一环。
通过科学的施工方案和严格的质量管理,可以有效提高地下管廊的使用寿命,确保城市基础设施的安全稳定运行。
一、编制依据及原则1、设计图纸。
2、《城市综合管廊工程技术规范》(GB50838-2015)3、《混凝土结构工程施工规范》(GB 50666-2011)4、《混凝土结构工程施工质量验收规范》(GB 50204-2015)5、《地下工程防水技术规范》(GB50208-2008)6、《地下防水工程质量验收规范》(GB50108-2011)7、《公路桥涵施工技术规范》(JTG/T F50-2011)8、《普通混凝土用砂、石质量及检验方法标准》(JGJ 52)9、精心组织,合理安排,严格质量,规范施工,优质、高效、低耗的完成施工生产任务。
二、适用范围地下管廊防水工程。
三、防水工程施工内容及工艺(一)混凝土混凝土标准必须符合《城市综合管廊工程技术规范》(GB50838-2015)《混凝土结构工程施工规范》(GB 50666)、《混凝土结构工程施工质量验收规范》(GB 50204)、《公路桥涵施工技术规范》(JTG/T F50-2011)的要求,混凝土强度为C30抗渗等级为P8。
1、水泥品种宜选用硅酸盐水泥、普通硅酸盐水泥。
砂、石应符合《普通混凝土用砂、石质量及检验方法标准》(JGJ 52)的有关规定。
混凝土中各类材料的氯离子含量不超过胶凝材料总量的0.1%。
2、防水混凝土的坍落度应控制在120mm~160mm,施工时应分层连续浇筑,每层厚度不大于50mm。
防水混凝土在运输中出现离析必须二次搅拌,当坍落度损失后不能满足施工要求时,应加入原水胶比的水泥浆或掺加同品种的减水剂进行搅拌,严禁直接加水。
混凝土的振捣应均匀密实,不应出现露筋、空洞、夹渣等现象。
3、防水混凝土应连续浇筑,宜少留施工缝,当留施工缝时应符合下列规定:⑴墙体水平施工缝不应留在剪力最大处或底板与侧墙的交接处,应留在高出底板表面不小于300mm的墙体上,墙体有预留空洞时,施工缝距孔洞边缘不应小于30mm。
⑵垂直施工缝应避开地下水和裂隙水较多的地段,并宜与变形缝相结合。
⑶施工缝、变形缝应按照下图进行施工(二)防水卷材、砂浆、涂料综合管廊的防水工程施工顺序应按照上图的要求进行施工。
本工程的结构防水采用聚氨酯涂料和弹性体改性沥青防水卷材的组合。
1、弹性体改性沥青防水卷材弹性体(SBS)改性沥青防水卷材执行国家标准GB18242-2008,是用苯乙烯-丁二烯-苯乙烯(SBS)橡胶改性沥青做涂层,用玻纤毡、聚酯毡、玻纤增强聚酯毡为胎基,两面覆以隔离材料所做成的一种性能优异的防水材料,具有耐热、耐寒、耐腐蚀、抗老化、热塑性好、抗拉力大、延伸率高、抗撕裂性强等优点。
卷材公称宽度为1000mm。
卷材公称厚度为3mm,4mm,5mm。
每卷卷材公称面积为7.5平方,10平方,15平方。
本工程选用的卷材公称厚度为4mm。
⑴施工方法热熔法:将卷材按划线展开比齐,先从一头卷2-3米,用液化气喷枪强火移动烘烤粘接面,待表面发黑发亮出现熔融层,迅速用脚推卷粘接,并用压辊压实,边部挤出少量熔融物;定位后,再卷起另一方,如前述方法粘接。
冷粘法:采用粘接剂或玛蹄酯进行卷材与基面或卷材与卷材的粘接。
防水卷材的搭接宽度不小于100mm。
转角做成50×50mm水泥沙井倒角,阴角做成半径为50mm的圆弧。
并加一层4mm的卷材加强层,加强层宽度为从转角处向两侧延1000mm。
铺贴双层卷材时,上下两层和相邻两幅卷材的接缝应错开1/3~1/2幅宽,且两层卷材不得相互垂直铺贴。
施工注意事项⑵防水基面的质量防水基面(找平层)必须坚硬、平整、干燥、清洁,不应有反砂,清除尖利物。
防水基面如有缺陷,应在做防水前修补好,必须涂刷基层处理剂。
防水基面不应有冰、雪或积水。
⑶卷材施工质量全粘接防止出现褶皱或空鼓;半粘接注意未粘接处要过下火,使卷材紧贴基面;空铺注意四周粘接,并加压载物。
卷材与基面、卷材与卷材间的粘接应紧密、牢固;铺贴完成的卷材应平整顺直,搭接尺寸准确,不得产生扭曲和皱折。
热熔粘接,用火要适度,以卷材上表面不变黑为准,切忌慢火烘烤。
冬期施工选择卷材低温柔度比施工时气温低10℃产品,并将卷材贮存于0℃以上地方,使用之前搬入现场,搬运中防止扔摔。
铺贴卷材严禁在雨天、雪天、五级及以上大风中施工;冷粘法、自粘法施工的环境气温不宜低于5℃,热熔法施工的环境气温不宜低于-10℃。
施工过程中下雨或下学时应做好已铺卷材的防护工作。
(三)防水砂浆防水砂浆为掺加外加剂或掺合料的砂浆,采用多层抹压法施工。
使用硅酸盐水泥或普通硅酸盐水泥,不得使用过期或受潮结块的水泥。
砂采用中砂,含泥量不大于1%。
本工程采用的防水砂浆为1:2.5,厚度为2cm。
施工要求:1、基层表面应平整、坚实、清洁,并充分湿润、无明水。
表面的孔洞、缝隙应用防水砂浆堵塞并抹平。
施工期应将预埋件、穿墙管预留凹槽内嵌填密封材料后再施工。
2、水泥砂浆应分层铺抹,铺抹时应压实、抹平,最后一层表面应提浆压光。
防水砂浆拌和后应在规定时间内用完,施工中不得任意加水。
3、水泥砂浆防水层各层应紧密粘合,每层宜连续施工;必须留施工缝时应采用阶梯坡形,但离阴阳角处的距离不得小于20mm。
水泥砂浆防水层不得在雨天、五级及以上大风中施工。
冬期施工时,气温不应低于5℃。
夏季不宜在30℃以上或烈日照射下施工。
4、水泥砂浆防水层终凝后,应及时进行养护,养护温度不宜低于5℃,并应保持砂浆表面湿润,养护时间不得少于14d。
5、水泥砂浆防水层与基层质检应结合牢固,无空鼓现象。
表面应密实、平整,不得有裂纹、起麻面等缺陷。
施工缝留槎位置正确,接槎应按层次顺序操作,层层搭接紧密。
平均厚度应符合设计要求,最小厚度不小于设计厚度的85%,表面凭证弹的允许偏差为5mm。
(四)水泥基渗透晶防水:水泥基渗透结晶防水材料是以水泥、石英粉等为主要基材,并掺入多种活性化学物质的粉状材料。
经与水拌和调配而成的具有一定渗透功能的无机型防水材料。
水泥基渗透结晶型防水材料是一种含有活性化合物的粉状防水涂料,在有水存在的条件下,活性化合物向混凝土内部渗透,在孔隙和裂缝中形成大量不溶于水的长链状结晶,填表塞毛细孔道,从而使混凝土致密、防水。
适用于需要永久防水的各种混凝土结构的内外表面或本体的防水与修缮。
施工工艺:1、基层处理:混凝土基层应洁净,油污、灰尘、砂石和污垢等必须清理干净,除去表面疏松层及其它外来物,表面要稍粗糙;若有油迹未清理干净,很容易出现起皮现象。
基面应修凿、清理,进行堵缝、补强、找平处理,再进行大面积防水施工。
因该材料的活性成分是以水为载体,才能向混凝土内部渗透和结晶,2、湿润混凝土:在涂刷前应充分湿润混凝土基层,(可用刷子将水刷在混凝土上),但注意不得有明水,保证晶体形成;3、涂层灰浆的配制:将粉料与水按量比 1:0.35 的比例拌制成均匀的料浆,先将水倒入容器中,再将粉料倒入水中,机械搅拌5分钟;4、涂刷:用硬毛刷将涂料均匀涂刷在基层表面,应多遍涂刷,一般2—3遍。
第一遍固化后(指触干)方可涂刷第二遍(如前一遍表面已干燥发白,则需湿润后再涂后一遍)。
涂料用量为1.5kg/m,涂层厚度应大于0.8mm.。
5、养护:应保证涂层的充分养护,涂刷涂层后应及时用潮湿的粗麻布覆盖,保证涂层湿润。
涂层硬化后,可采用喷雾养护,并用粗麻布覆盖,必须经养护72小时;试水检验试水检验需等涂层完全干燥后才可进行,通常在湿度小于80%的气候环境中干燥7-10天,涂层表面产生了一定的疏水效果即可进行蓄水。
注意事项:1。
不能在下雨天及结冰的气候中使用;2。
涂刷料浆拌制后30分钟内要用完,并在使用过程中不断搅拌,严禁另外加水;3。
涂层未硬化之前禁止浇水养护(五)聚氨酯防水涂料聚氨酯防水涂料是由异氰酸酯、聚醚等经加成聚合反应而成的含异氰酸酯基的预聚体,配以催化剂、无水助剂、无水填充剂、溶剂等,经混合等工序加工制成的单组分聚氨酯防水涂料。
该类涂料为反应固化型(湿气固化)涂料、具有强度高、延伸率大、耐水性能好等特点。
对基层变形的适应能力强。
聚氨酯防水涂料是一种液态施工的单组分环保型防水涂料,是以进口聚氨酯预聚体为基本成份,无焦油和沥青等添加剂。
它是空气中的湿气接触后固化,在基层表面形成一层坚固的坚韧的无接缝整体防膜。
施工工艺流程:1. 清扫基层:用铲刀将粘在找平层上的灰皮除掉,用扫帚将尘土清扫干净,如有油污时,应用钢丝刷和砂纸刷掉或以中介漆加水泥在油污表层涂刷一道。
表面必须平整,凹陷处要用1∶2.5水泥砂浆找平。
2. 涂刷底胶:将聚氨酯甲、乙两组份和二甲苯按1∶1.5∶2的比例(重量比)配合搅拌均匀,即可使用。
用滚动刷或油漆刷蘸底胶均匀地涂刷在基层表面,不得过薄也不得过厚,涂刷量以0.2kg/m左右为宜。
涂刷后应干燥4h以上,才能进行下一工序的操作。
3. 细部附加层:将聚氨酯涂膜防水材料按甲组份∶乙组份=1∶1.5的比例混合搅拌均匀,用油漆刷蘸涂料在地漏、管道根、阴阳角和出水口等容易漏水的薄弱部位均匀涂刷,不得漏刷(地面与墙面交接处,涂膜防水拐墙上做100mm高)。
4. 第一层涂膜:将聚氨酯甲、乙两组份和二甲苯按1∶l.5∶0.2的比例(重量比)配合后,倒入拌料桶中,用电动搅拌器搅拌均匀(约5min),用橡胶刮板或油漆刷刮涂一层涂料,厚度要均匀一致,刮涂量以0.8~1.0kg/m为宜,从内往外退着操作。
5. 第二层涂膜:第一层涂膜后,涂膜固化到不粘手时,按第一遍材料配比方法,进行第二遍涂膜操作,为使涂膜厚度均匀,刮涂方向必须与第一遍刮涂方向垂直,刮涂量与第一遍同。
6. 第三层涂膜:第二层涂膜固化后,仍按前两遍的材料配比搅拌好涂膜材料,进行第三遍刮涂,刮涂量以0.4~0.5kg/m为宜,涂完之后未固化时,可在涂膜表面稀撒干净的φ2~φ3mm粒径的石渣,以增加与水泥砂浆覆盖层的粘结力。
在操作过程中根据当天操作量配料,不得搅拌过多。
如涂料粘度过大不便涂刮时,可加人少量二甲苯进行稀释,加入量不得大于乙料的10%。
如甲、乙料混合后固化过快,影响施工时,可加入少许磷酸或苯磺酚氯化缓凝剂,加入量不得大于甲料的0.5%;如涂膜固化太慢,可加入少许二月桂酸二丁基锡作促凝剂;但加入量不得大于甲料的0.3%。
涂膜防水做完,经检查验收合格后可进行蓄水试验,24h无渗漏,可进行面层施工。
涂层的总厚度应大于0.2cm。
注意事项:1、施工温度应在5℃至35℃;2、调配好的浆料要在1小时内用完;3、寒冷地区或低温条件下请注意产品的防冻贮存,液体组份的贮存温度不低于0℃;4、使用时,勿在本产品中掺入水分或其它材料;5、施工时采用合适的防护措施,如手套等。
