地下综合管廊防水工程施工质量控制 PPT

城市道路地下综合管廊工程施工质量目标和质量保证措施第一章质量目标本工程质量目标：合格，符合现行国家有关工程施工验收规范和标准的要求。

第二章质量目标1、工程质量目标：合格。

2、质量保证措施(1)建立以项目经理领导下的技术负责人负责的责任制度。

(2)技术负责人负责贯彻执行技术规范标准和上级技术决定，制定施工项目的技术管理制度。

(3)技术负责人直接领导技术员及有关职能人员的技术工作。

(4)及时组织有关人员熟悉图纸，编制单位工程和分项工程的施工组织设计。

(5)对于施工中的重要工序，技术负责人必需向施工项目内有关人员进行施工技术交底。

(6)定期审定施工技术组织措施计划并组织实施。

(7)技术负责人参加隐蔽工程验收，处理质量事故并向上级报告。

(8)负责组织工程档案中各项技术资料的签证收集整理并汇总上报。

(9)领导项目部有关人员组织技术学习，总结交流技术经验。

第三章质量保证体系第一节建立项目质量管理体系本工程中，为确保质量体系持续有效运行，实现工程质量目标，项目经理部成立质量领导小组，项目经理及总工程师任正、副组长，成员由质量、技术、物资、商务等部门负责人及各作业班长组成，组织质量管理工作。

其中：项目经理对本段工程质量承担主要责任，严格实行工程质量终身负责制。

定期质量检查、召开质量分析会议，分析质量保证计划的执行情况，及时发现问题，研究改进措施，积极推动项目经理部全面质量管理工作的深入开展。

质量保证体系见图3-l-lo图3-1-1质量保证体系图第二节质量职责分配建立从项目经理、作业班长到操作工人的岗位质量责任制，明确各级管理职责，建立严格的考核制度，实行优质优价政策，将质量与经济效益挂钩。

项目经理部设质量环保部,配2名专职质量检查工程师,在施工过程中按照“跟踪检查、复检、抽检”三个检测等级实施检测任务。

在严格内部“自检、互检、交接检”的“三检”制度的基础上，认真接受建设单位质量监督和监理单位的监理，接受社会质量监督部门的监督，并自始至终密切配合，严格服从。

地下综合管廊工程防水方案概述地下综合管廊是一种具有减少地面道路交通压力、保护地下管线、维护环境卫生等功能的地下交通设施，是城市地下空间开发的重要组成部分。

在地下综合管廊的建设过程中，防水工程是一个十分重要的环节，其质量直接决定了地下综合管廊的使用寿命和安全稳定性。

因此地下综合管廊工程的防水方案设计十分重要。

一、地下综合管廊的防水原则• 统一管理原则：地下综合管廊的防水应当采取统一管理原则，集成设计、施工与维护，确保管廊在使用寿命内保持干燥。

• 多重防护原则：地下综合管廊的防水应当采取多层次、多方法的综合防护措施，确保在各种情况下都能有效防水。

•可持续发展原则：地下综合管廊的防水应当采取可持续发展原则，选用环保、耐久、易修补的材料，保证防水系统的寿命。

• 主被动结合原则：地下综合管廊的防水应当采取主动和被动结合的方式，既采用设计合理、施工精良的主动防水措施，也保证被动防水措施的有效性。

二、地下综合管廊的防水设计1. 防水材料选择：在地下综合管廊的防水设计中，应选择优质的防水材料，例如聚乙烯防水卷材、沥青防水卷材、聚氯乙烯防水卷材等。

这些材料具有耐腐蚀、抗老化、柔韧性好等特点，在地下综合管廊的防水设计中具有很好的效果。

2. 抗渗设计：地下综合管廊的结构设计应采用一定的抗渗设计，做好各个部位的可靠连接，严密的交接处处理，防止渗漏发生。

同时，对于特殊部位，如管道穿墙处、进深较大处等，应进行专门的抗渗设计。

3. 排水设计：地下综合管廊的排水设计应考虑地下水位、地质情况、周边环境等因素，确保在各种情况下都能保持管廊内部的干燥。

可以采用排水管道、雨水井等设施，及时将管廊内的积水排除。

4. 防水施工技术：在地下综合管廊的防水施工中，应采用专业施工队伍，严格按照设计要求进行施工，确保施工质量。

同时，在施工过程中，应注意保护防水层，避免损坏。

5. 防水系统监测：在地下综合管廊的使用过程中，应建立完善的防水系统监测机制，定期对防水系统进行检测与维护，确保防水系统的正常使用。

市政地下综合管廊结构工程防水的施工技术市政地下综合管廊结构工程是指为了满足城市发展和市政设施改造更新的需要，将城市地下各类管线进行整合管理，并配套建设的地下综合管廊工程。

随着城市化进程的不断加快，地下管线网络日益复杂，市政地下综合管廊工程的建设和管理成为城市发展的重要组成部分。

而地下综合管廊工程的防水施工技术，对于保障城市地下管线的安全运行以及廊道结构的稳固性和耐久性起着至关重要的作用。

一、防水施工前的准备工作在进行市政地下综合管廊结构工程防水施工之前，首先需要进行严谨的准备工作。

这包括对工程现场的勘察、设计文件的审核、施工材料和设备的配备等内容。

在勘察方面，需要对地下综合管廊的结构特点、地下水埋深、地质条件、附近建筑物等进行详细的调查，以便为后续的施工工作提供准确的数据支持。

设计文件的审核则包括对防水工程的施工图纸、施工方案、材料规格等进行仔细的审查，确保施工过程中能够按照设计要求进行操作。

还需要对所需要的施工材料和设备进行统一的采购和配备，以确保施工进度和质量的顺利进行。

二、防水施工材料的选择市政地下综合管廊结构工程防水施工中，所使用的防水材料起着决定性的作用。

根据不同的工程要求和使用环境，可以选择适合的防水材料进行施工。

常见的防水材料包括水泥基防水涂料、沥青基防水涂料、高分子防水卷材等。

在选择防水材料时，需要考虑到材料的耐候性、抗老化性、耐化学腐蚀性以及施工操作的便捷性和成本等因素。

还需要根据工程实际情况和设计要求，选择合适的防水材料进行组合使用，以达到最佳的防水效果。

在市政地下综合管廊结构工程防水施工中，合理选择防水施工工艺也是至关重要的。

一般来说，防水施工工艺可以分为预埋式防水、贴面式防水和涂刷式防水等多种方式。

在具体的工程实践中，需要根据工程的结构形式、材料性能、使用环境等因素进行选择。

预埋式防水主要适用于新建地下综合管廊工程，通过在结构混凝土中预埋防水材料的方式实现防水效果。

贴面式防水则主要适用于综合管廊结构的保护和修复工程，采用将防水卷材或板材贴合在结构表面的方式进行防水施工。

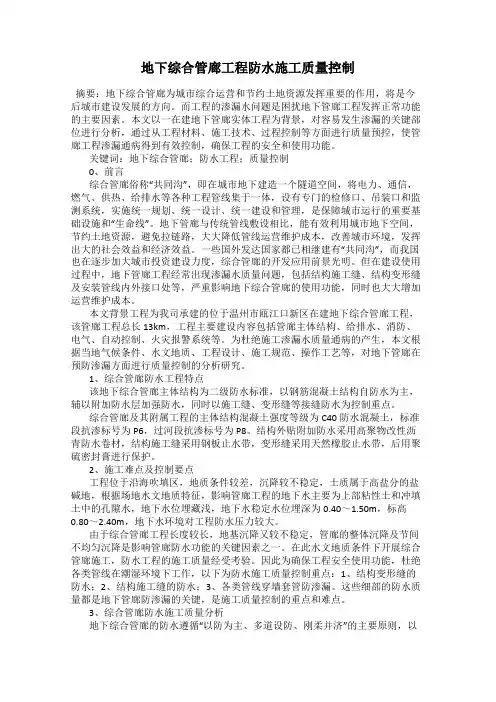

地下综合管廊工程防水施工质量控制摘要：地下综合管廊为城市综合运营和节约土地资源发挥重要的作用，将是今后城市建设发展的方向。

而工程的渗漏水问题是困扰地下管廊工程发挥正常功能的主要因素。

本文以一在建地下管廊实体工程为背景，对容易发生渗漏的关键部位进行分析，通过从工程材料、施工技术、过程控制等方面进行质量预控，使管廊工程渗漏通病得到有效控制，确保工程的安全和使用功能。

关键词：地下综合管廊；防水工程；质量控制0、前言综合管廊俗称“共同沟”，即在城市地下建造一个隧道空间，将电力、通信，燃气、供热、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理，是保障城市运行的重要基础设施和“生命线”。

地下管廊与传统管线敷设相比，能有效利用城市地下空间，节约土地资源，避免拉链路，大大降低管线运营维护成本，改善城市环境，发挥出大的社会效益和经济效益。

一些国外发达国家都已相继建有“共同沟”，而我国也在逐步加大城市投资建设力度，综合管廊的开发应用前景光明。

但在建设使用过程中，地下管廊工程经常出现渗漏水质量问题，包括结构施工缝、结构变形缝及安装管线内外接口处等，严重影响地下综合管廊的使用功能，同时也大大增加运营维护成本。

本文背景工程为我司承建的位于温州市瓯江口新区在建地下综合管廊工程，该管廊工程总长13km，工程主要建设内容包括管廊主体结构、给排水、消防、电气、自动控制、火灾报警系统等。

为杜绝施工渗漏水质量通病的产生，本文根据当地气候条件、水文地质、工程设计、施工规范、操作工艺等，对地下管廊在预防渗漏方面进行质量控制的分析研究。

1、综合管廊防水工程特点该地下综合管廊主体结构为二级防水标准，以钢筋混凝土结构自防水为主，辅以附加防水层加强防水，同时以施工缝、变形缝等接缝防水为控制重点。

综合管廊及其附属工程的主体结构混凝土强度等级为C40防水混凝土，标准段抗渗标号为P6，过河段抗渗标号为P8。

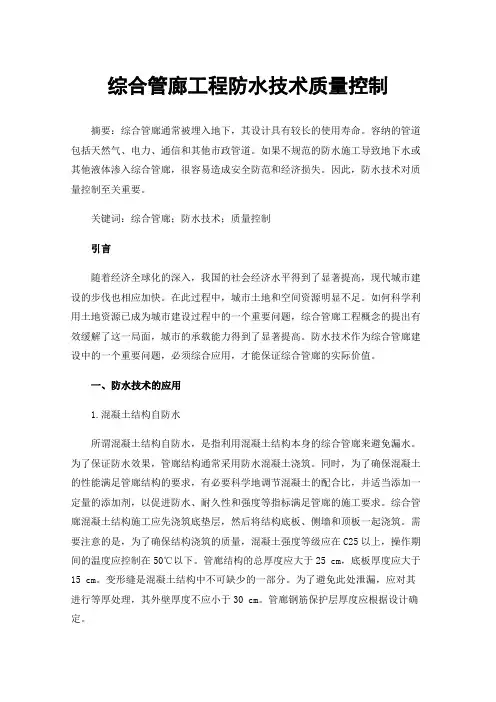

综合管廊工程防水技术质量控制摘要：综合管廊通常被埋入地下，其设计具有较长的使用寿命。

容纳的管道包括天然气、电力、通信和其他市政管道。

如果不规范的防水施工导致地下水或其他液体渗入综合管廊，很容易造成安全防范和经济损失。

因此，防水技术对质量控制至关重要。

关键词：综合管廊；防水技术；质量控制引言随着经济全球化的深入，我国的社会经济水平得到了显著提高，现代城市建设的步伐也相应加快。

在此过程中，城市土地和空间资源明显不足。

如何科学利用土地资源已成为城市建设过程中的一个重要问题，综合管廊工程概念的提出有效缓解了这一局面，城市的承载能力得到了显著提高。

防水技术作为综合管廊建设中的一个重要问题，必须综合应用，才能保证综合管廊的实际价值。

一、防水技术的应用1.混凝土结构自防水所谓混凝土结构自防水，是指利用混凝土结构本身的综合管廊来避免漏水。

为了保证防水效果，管廊结构通常采用防水混凝土浇筑。

同时，为了确保混凝土的性能满足管廊结构的要求，有必要科学地调节混凝土的配合比，并适当添加一定量的添加剂，以促进防水、耐久性和强度等指标满足管廊的施工要求。

综合管廊混凝土结构施工应先浇筑底垫层，然后将结构底板、侧墙和顶板一起浇筑。

需要注意的是，为了确保结构浇筑的质量，混凝土强度等级应在C25以上，操作期间的温度应控制在50℃以下。

管廊结构的总厚度应大于25 cm，底板厚度应大于15 cm。

变形缝是混凝土结构中不可缺少的一部分。

为了避免此处泄漏，应对其进行等厚处理，其外壁厚度不应小于30 cm。

管廊钢筋保护层厚度应根据设计确定。

2.缝隙防水在综合管廊的施工过程中，通常会出现两种裂缝，即施工裂缝和变形裂缝。

在综合管廊的防水作业过程中，如果不进行填充和防水，将影响地下综合管廊的防水性能，因此这两种裂缝需要防水。

其中，施工间隙是指由于管廊施工而存在的间隙，通常用钢板止水带填充。

由于其实际厚度较大，在使用过程中经常需要抛光。

此外，需要在其外部涂上防水材料，以进一步提高其防水性能。

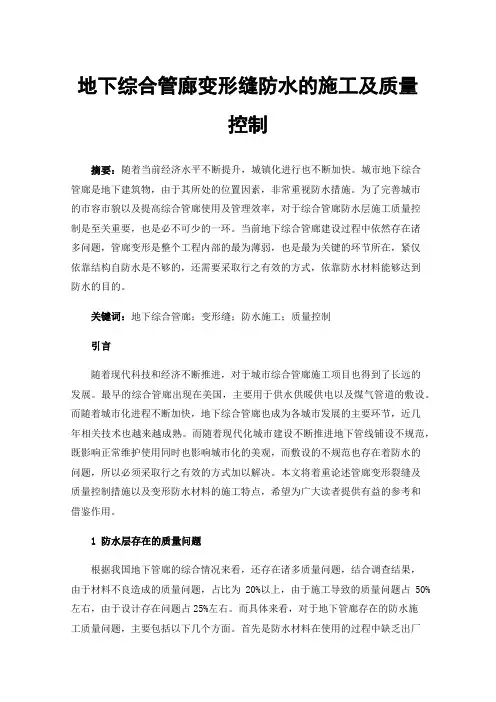

地下综合管廊变形缝防水的施工及质量控制摘要：随着当前经济水平不断提升，城镇化进行也不断加快。

城市地下综合管廊是地下建筑物，由于其所处的位置因素，非常重视防水措施。

为了完善城市的市容市貌以及提高综合管廊使用及管理效率，对于综合管廊防水层施工质量控制是至关重要，也是必不可少的一环。

当前地下综合管廊建设过程中依然存在诸多问题，管廊变形是整个工程内部的最为薄弱，也是最为关键的环节所在，紧仅依靠结构自防水是不够的，还需要采取行之有效的方式，依靠防水材料能够达到防水的目的。

关键词：地下综合管廊；变形缝；防水施工；质量控制引言随着现代科技和经济不断推进，对于城市综合管廊施工项目也得到了长远的发展。

最早的综合管廊出现在美国，主要用于供水供暖供电以及煤气管道的敷设。

而随着城市化进程不断加快，地下综合管廊也成为各城市发展的主要环节，近几年相关技术也越来越成熟。

而随着现代化城市建设不断推进地下管线铺设不规范，既影响正常维护使用同时也影响城市化的美观，而敷设的不规范也存在着防水的问题，所以必须采取行之有效的方式加以解决。

本文将着重论述管廊变形裂缝及质量控制措施以及变形防水材料的施工特点，希望为广大读者提供有益的参考和借鉴作用。

1防水层存在的质量问题根据我国地下管廊的综合情况来看，还存在诸多质量问题，结合调查结果，由于材料不良造成的质量问题，占比为20%以上，由于施工导致的质量问题占50%左右，由于设计存在问题占25%左右。

而具体来看，对于地下管廊存在的防水施工质量问题，主要包括以下几个方面。

首先是防水材料在使用的过程中缺乏出厂合格证，也并没有翔实明确的相关检验报告，这也就进一步使得防水材料质量无法得到保证一旦投入使用，将会影响防水状况以及城市的地下管廊发展，同时对于材料的选择仅仅注重成本，而忽略了质量因素，对于进场材料没有进行取样复检，或者是通过检测之后发现检测报告不合格，说明进场的材料质量无法得到保证。

除此之外施工技术不完善，对于施工人员也并没有过多的要求，很多人缺乏经验就开始上岗，这对于后续的施工是极其不利的。

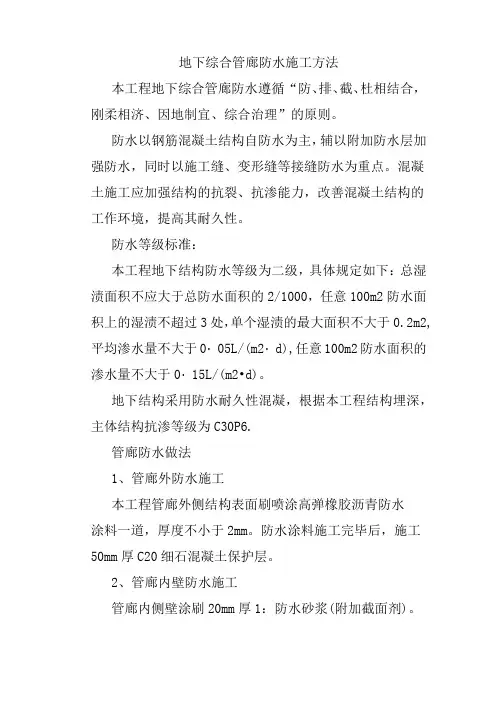

地下综合管廊防水施工方法本工程地下综合管廊防水遵循“防、排、截、杜相结合，刚柔相济、因地制宜、综合治理”的原则。

防水以钢筋混凝土结构自防水为主，辅以附加防水层加强防水，同时以施工缝、变形缝等接缝防水为重点。

混凝土施工应加强结构的抗裂、抗渗能力，改善混凝土结构的工作环境，提高其耐久性。

防水等级标准：本工程地下结构防水等级为二级，具体规定如下：总湿渍面积不应大于总防水面积的2/1000，任意100m2防水面积上的湿渍不超过3处，单个湿渍的最大面积不大于0.2m2,平均渗水量不大于0・05L/(m2・d),任意100m2防水面积的渗水量不大于0・15L/(m2•d)。

地下结构采用防水耐久性混凝，根据本工程结构埋深，主体结构抗渗等级为C30P6.管廊防水做法1、管廊外防水施工本工程管廊外侧结构表面刷喷涂高弹橡胶沥青防水涂料一道，厚度不小于2mm。

防水涂料施工完毕后，施工50mm厚C20细石混凝土保护层。

2、管廊内壁防水施工管廊内侧壁涂刷20mm厚1：防水砂浆(附加截面剂)。

3、通风口、投料口、分配电所顶板附加防水层通风口、投料口、分配电所及侧墙附近顶板1.5m范围内需附加防水措施。

做法为：附加防水范围内采用20mm厚1：2水泥砂浆找平，附加3mm厚改性沥青防水卷材，卷材上加设30mm厚绝热挤塑聚苯乙烯泡沫塑料保护板。

防水混凝土施工综合管沟施工中，由于施工环境较差，施工顺序的影响，使防水效果难以达到设计的理想状态，因此结构自防水是综合管沟防水成败的关键。

综合管沟结构采用C30防水砼，具有良好的抗裂性能，综合管沟结构防水砼在工程结构中不但承担防水作用，还要和钢筋一起承担结构受力作用，为确保防水砼质量达到结构自防水的目的，必须在以下几个方面采取有效措施。

防水砼自身性能的选择与确定结构自防水砼必须具备密实度高、收缩率小、强度高、可灌性好的多种性能，结合本工程特点，具体施工技术要求如下：水泥使用品质较稳定的转窑42.5R号普通硅酸盐水泥，砼碱量(Na20)不超过0.6%,性能指标必须符合《通用硅酸盐水泥》(GB175-2007/XG1-2009)标准的规定。
