高强螺栓施工工艺要点

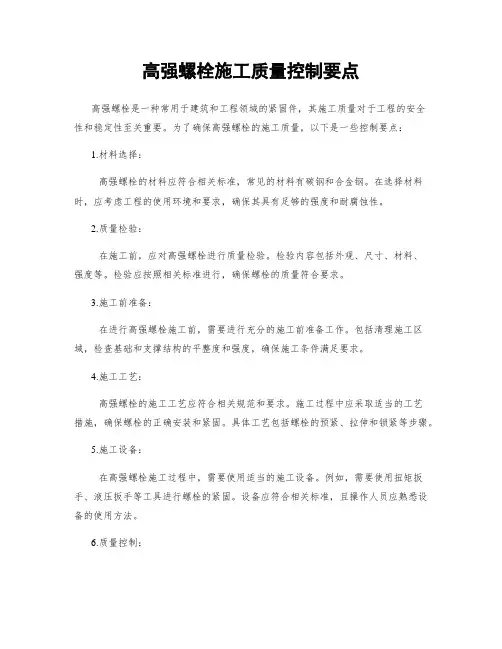

高强螺栓施工质量控制要点高强螺栓是一种常用于建筑和工程领域的紧固件，其施工质量对于工程的安全性和稳定性至关重要。

为了确保高强螺栓的施工质量，以下是一些控制要点：1.材料选择：高强螺栓的材料应符合相关标准，常见的材料有碳钢和合金钢。

在选择材料时，应考虑工程的使用环境和要求，确保其具有足够的强度和耐腐蚀性。

2.质量检验：在施工前，应对高强螺栓进行质量检验。

检验内容包括外观、尺寸、材料、强度等。

检验应按照相关标准进行，确保螺栓的质量符合要求。

3.施工前准备：在进行高强螺栓施工前，需要进行充分的施工前准备工作。

包括清理施工区域，检查基础和支撑结构的平整度和强度，确保施工条件满足要求。

4.施工工艺：高强螺栓的施工工艺应符合相关规范和要求。

施工过程中应采取适当的工艺措施，确保螺栓的正确安装和紧固。

具体工艺包括螺栓的预紧、拉伸和锁紧等步骤。

5.施工设备：在高强螺栓施工过程中，需要使用适当的施工设备。

例如，需要使用扭矩扳手、液压扳手等工具进行螺栓的紧固。

设备应符合相关标准，且操作人员应熟悉设备的使用方法。

6.质量控制：在高强螺栓施工过程中，应进行质量控制措施。

包括对施工现场、施工设备和施工工艺的监督和检查，确保施工过程符合要求。

7.记录和报告：在高强螺栓施工完成后，应进行记录和报告。

记录包括施工过程中的质量控制记录、材料检验记录等。

报告应包括施工质量的评估和总结，以及对施工中存在的问题和改进措施的提出。

8.验收和检测：完成高强螺栓施工后，应进行验收和检测。

验收包括对施工质量的检查和评估，确保其符合相关标准和要求。

检测可以采用非破坏性检测和破坏性检测等方法，对施工质量进行验证。

综上所述，高强螺栓施工质量控制的要点包括材料选择、质量检验、施工前准备、施工工艺、施工设备、质量控制、记录和报告、验收和检测等。

通过严格按照要求进行控制，可以确保高强螺栓的施工质量，保障工程的安全和稳定性。

路桥华东工程有限公司标准化工艺高强螺栓施工工艺技术质量部编制2006年10月1日目录一、高强螺栓简介 (1)二、引用标准、规范及依据 (2)三、高强螺栓施工 (2)3.1高强度螺栓检验 (2)3.2高强度螺栓的保管、存放 (3)3.3高强螺栓施拧 (3)3.3.1高强度螺栓施拧前的准备 (4)3.3.2高强度螺栓施拧 (5)3.3.3质量检查 (8)3.4腻缝和涂装 (9)四、设备、人员配置 (9)4.1设备配置 (9)4.2人员配置 (10)五、安全防护措施 (10)高强螺栓施工工艺一、高强螺栓简介我国现有两种高强度螺栓连接副：扭剪型高强螺栓连接副和大六角头摩擦形高强螺栓连接副。

这两种高强度螺栓的性能都是可靠的，在设计中通用。

在抗剪连接中，根据受力特性不同，又可分为：(1)、高强度螺栓摩擦型连接：为通过连接的板层间的抗滑力来传递剪力，按板层间出现滑动作为其承载能力的极限状态。

这种螺栓亦可称为摩擦型高强度螺栓，应用于重要结构和承受动力荷载的结构，以及可能出现反向内力的构件的连接。

其孔径比公称直径大1.5㎜～2.0㎜。

(2)、高强度螺栓承压型连接：以连接板层间出现滑动作为正常使用（即在荷载标准值作用下）的极限状态。

而以连接的破坏（螺栓或板件的破坏）作为其承受能力的极限状态。

这种螺栓亦称为承压型高强度螺栓，构造要求与普通螺栓相同，可用于允许产生少量滑移的静载结构或间接承受动力荷载的构件。

当允许在某一方向产生较大滑移时，可以采用长圆孔。

当孔径比螺栓公称直径大1.0㎜～1.5㎜。

这两种螺栓，除了上述在设计计算的考虑和孔径方面有所不同外，其他的材料、预拉力、接触面的处理以及施工要求等方面均无差异。

二、引用标准、规范及依据⑴《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈与技术条件》（GB/T1228～1231-91）。

⑵《公路桥涵施工技术规范》（JTJ041-2000）。

⑶《铁路钢桥高强度螺栓连接施工规定》（TBJ214-92）。

高强螺栓连接施工工艺高强螺栓连接是近年发展起来的一种新型连接型式，高强螺栓和螺母均用高强度钢制成。

通过拧紧螺栓，对高强螺栓施加以强大的预拉力，借高强螺栓轴力夹紧经摩擦处理的板束，从而使板面之间产生摩擦力，并以摩擦力传递外力。

这种连接型式具有：传力均匀，受力性能好，承载力高，耐疲劳，安全可靠；施工简便、迅速，易于掌握，可以拆换等优点。

本工艺标准适用于钢结构安装用高强螺栓施工。

一、材料要求1、高强螺栓有大六角头高强螺栓和扭剪型高强螺栓两类。

其力学性能和紧固后的连接性能相同，只外形和操作工艺不同；扭剪型高强螺栓只少一个垫圈。

要求螺栓、螺母、垫因配套，均应附有质量证明书，并应符合设计要求和国家标准的规定。

螺栓、螺母、垫圈不配套，螺纹损伤的不能使用；如有锈蚀应抽样检查紧固轴力，满足要求后方可使用。

2、涂料涂料的品种、性能和色泽均应符合设计要求，并应有质量证明书。

二、主要机具设备1、机械设备砂轮机、喷砂机、电钻等。

2、主要工具电动扭矩扳手、手动扭矩扳手、一般开口扳手、轴力计、钢尺、铰刀、尖头撬律、冲钉、钢钎等。

三、作业条件1、编制高强螺栓安装操作规程，或施工工艺卡，并进行技术交底。

2、备齐操作机具设备，并进行维修、试用，使处于完好状态；钢尺，电动、手动扭矩扳手应经计量部门检定校正，并取得证明。

3、检查安装钢构件的轴线和连接部位的位置、标高是否符合设计要求，如有过大偏差应及时处理。

4、检查连接部位螺栓孔的孔径和孔距、孔边的光滑度是否符合要求，有毛刺的必须去掉。

5、对高强度大六角头螺栓和扭剪型高强螺栓的连接副，应按出厂批号分别复验扭矩系数和预拉力。

前者的平均值和标准差；后者的平均值和变异系数，均应符合国家现行《钢结构高强螺栓连接的设计、施工及验收规程》的规定。

6、对构件的连接部位及垫板的摩擦面，安装前，应逐组复验所附试件的摩擦系数，合格后方可进行安装。

摩擦面严禁被油污、油漆等污染。

7、检查高强螺栓的数量、规格、配套和外现质量，符合要求的，按规格分类装箱存放备用，不合要求的按有关规定处理。

高强螺栓连接施工工艺标准1. 引言本文档旨在规范高强螺栓连接的施工工艺标准，以确保连接的稳固性、安全性和可靠性。

高强螺栓连接广泛用于各种钢结构的建筑、桥梁、机械设备等领域，因其具有高强度和易拆卸的特点而被广泛应用。

本文档主要包括高强螺栓连接的材料要求、施工前准备、施工工艺、验收标准等内容。

2.1 螺栓材料高强螺栓的材料应符合以下要求：•螺栓应采用符合国家标准的高强度螺栓，如GB/T 3632等。

•螺栓的材料应为合金钢，具有一定的强度和耐腐蚀性。

•螺栓的强度等级应符合设计要求，常用的强度等级有8.8、10.9、12.9等。

高强螺栓的螺母材料应符合以下要求：•螺母应采用符合国家标准的高强度螺母，如GB/T 6170等。

•螺母的材料应与螺栓材料相匹配，具有一定的强度和耐腐蚀性。

2.3 垫圈材料高强螺栓连接中使用的垫圈应符合以下要求：•垫圈应采用合格的弹性材料制成，如弹性橡胶、石棉橡胶等。

•垫圈的规格尺寸应符合设计要求。

•垫圈的厚度应根据实际情况确定，以保证连接的紧固力和密封性。

3. 施工前准备在进行高强螺栓连接施工前，应进行以下准备工作：根据设计要求和现场情况，制定合理的施工方案，包括选用的螺栓规格、紧固力要求、施工顺序等。

3.2 材料检查确保所使用的高强螺栓、螺母和垫圈材料符合要求，材料的批次和证书应与质检部门核实。

检查使用的扳手、扭力扳手等工具的准确度和可用性，确保工具可靠且能满足施工要求。

3.4 工作环境准备清理施工现场，确保安全和整洁，并提供所需的安全防护措施，如安全带、安全网等。

3.5 人员培训培训施工人员，使其了解施工要求、工艺标准和安全注意事项，确保施工人员具备必要的技能和知识。

4. 施工工艺4.1 钻孔根据设计要求和螺栓规格，使用合适的钻头对连接薄板或梁柱进行钻孔，孔径和孔深应符合设计要求。

4.2 清洗孔口用钢丝刷、气枪等工具将孔口清洁干净，去除孔口的锈蚀、油污和杂质，以确保螺栓的贴合度和摩擦力。

高强螺栓施工质量控制1. 前言高强螺栓是一种重要的连接件，被广泛应用于大跨度桥梁、高层建筑、矿山设备等领域。

高强螺栓的合理施工和严格质量控制是保证结构安全和使用寿命的关键因素。

本文将就高强螺栓施工的质量控制措施进行详细介绍，旨在提高施工质量和工程安全水平。

2. 施工前准备2.1 设备设施准备：高强螺栓施工需配备齐全的设备和工具，包括扳手、榔头、力矩扳手、电动拧紧机、液压扳手等，确保在施工过程中能够满足所需的施工工具和设备。

2.2 材料准备：高强螺栓的材料包括螺栓、螺母、垫片、润滑剂等。

在施工前应按照设计要求准备相应的材料，对材料的质量进行检测，确保材料符合规定标准。

2.3 现场环境准备：高强螺栓施工需满足环境条件要求，确保施工现场干燥、通风、无水、无油、无杂物等，保证施工质量。

3. 施工质量控制3.1 加固工艺：高强度螺栓的配合配合材料一般采取垫圈加橡胶垫片和润滑剂的组合方式，增强了螺栓的连接能力。

在施工过程中需要注意加固工艺，确保加固工艺合理可靠。

3.2 扭矩控制：高强度螺栓施工过程中需要严格控制拧紧力矩的大小，力矩控制决定了螺栓连接的可靠性和质量，控制好力矩能够最大限度的避免螺栓的锁死和拉断。

3.3 螺纹保护：在施工过程中需要严格保护螺栓的螺纹，保证螺纹的完整性，防止螺纹变形、划伤等不良现象的发生。

3.4 校验记录：高强度螺栓施工过程中需要进行质量校验和记录，记录每个螺栓的松紧情况，力矩值等数据，保证问题能够及时发现和处理。

4. 施工注意事项4.1 施工人员的技能水平：高强度螺栓是一种精密的连接件，在施工过程中需要操作者有较高的技能水平和相关经验，以保证施工质量。

4.2 施工环境要求：高强度螺栓施工需要在干燥、无尘、通风、明亮、且无任何危险物品存在的场所进行。

4.3 施工机具和材料：施工机具和材料应按照设计要求合理选择和采购，材料的样品检查内容包括物理性能测量和化学成分分析。

4.4 操作过程的安全性：在操作过程参考安装操作手册，设备的部件细节好掌握，每一步确认都必须再次检查。

高强螺栓施工质量控制要点在高强螺栓施工过程中，为了确保工程质量，需要注意以下几个要点：1. 材料选择和质量控制高强螺栓通常采用合金钢材料制作，应选择符合国家标准的合格材料。

在施工前，需要对材料进行检验，包括外观质量、化学成分、力学性能等方面的检测，确保材料的质量符合要求。

2. 工艺操作规范高强螺栓施工需要严格按照相关的工艺操作规范进行。

在施工过程中，需要注意以下几个方面：- 螺栓的安装要符合设计要求，包括螺栓的数量、位置、间距等。

- 在安装螺栓前，需要对螺栓孔进行清理，确保孔洞的干净和光滑。

- 在安装螺栓时，需要使用扭剪扳手进行扭矩控制，确保螺栓的紧固力符合要求。

- 安装螺栓后，需要进行检查，确保螺栓的安装质量和紧固力。

3. 检测方法和标准为了确保高强螺栓的质量，需要进行相应的检测。

常用的检测方法包括超声波检测、磁粉检测等。

在进行检测时，需要根据相关的标准进行操作，确保检测结果的准确性和可靠性。

4. 施工记录和验收在高强螺栓施工过程中，需要做好相应的施工记录，包括材料检验记录、工艺操作记录、检测记录等。

同时，在施工完成后，需要进行相应的验收工作，确保施工质量符合要求。

5. 质量问题处理如果在高强螺栓施工过程中出现质量问题，需要及时处理。

处理方法包括重新安装螺栓、更换材料等，需要根据具体情况进行判断和处理，确保问题得到解决。

总结：高强螺栓施工质量控制是确保工程质量的重要环节。

通过合理的材料选择和质量控制、严格的工艺操作规范、准确的检测方法和标准、完善的施工记录和验收以及及时有效的质量问题处理，可以保证高强螺栓施工质量的可靠性和稳定性。

高强螺栓施工质量控制要点高强螺栓作为一种重要的连接件，在建筑工程中起着至关重要的作用。

因此，高强螺栓施工质量控制显得尤为重要。

本文将从五个方面详细介绍高强螺栓施工质量控制的要点。

一、材料选择1.1 选择合格的高强螺栓在进行高强螺栓施工前，首先要确保所选用的高强螺栓符合相关标准，具有合格的质量认证。

1.2 考虑环境因素根据工程实际情况选择适合的高强螺栓材料，考虑其耐腐蚀、耐磨损等性能。

1.3 保证材料质量在施工前要对高强螺栓的材料质量进行检测，确保其符合设计要求。

二、施工工艺2.1 合理的安装方法选择适合的高强螺栓安装方法，确保安装过程中不会损坏螺栓和连接件。

2.2 使用专业设备在高强螺栓施工中，要使用专业的工具和设备，确保施工的准确性和安全性。

2.3 严格按照规范操作遵循相关的高强螺栓施工规范，严格按照操作步骤进行施工，确保施工质量。

三、施工环境3.1 清洁施工环境在进行高强螺栓施工前，要确保施工现场的环境干净整洁，避免杂物对施工质量的影响。

3.2 控制温度湿度施工过程中要注意控制环境的温度和湿度，避免对高强螺栓材料的影响。

3.3 防止污染在高强螺栓施工过程中，要注意防止材料受到污染，确保施工质量。

四、质量检测4.1 钢筋焊接检测在高强螺栓施工完成后，要进行质量检测，包括对焊接部位进行检测，确保连接牢固。

4.2 螺栓紧固力检测对高强螺栓的紧固力进行检测，确保其符合设计要求，避免出现螺栓松动的情况。

4.3 螺栓连接检测对高强螺栓的连接部位进行检测，确保连接牢固，避免出现螺栓松动或断裂的情况。

五、质量记录5.1 施工记录在高强螺栓施工过程中要做好施工记录，包括施工人员、施工时间、使用材料等信息。

5.2 质量报告对高强螺栓施工质量进行总结和评估，形成质量报告，为今后的施工提供参考。

5.3 整改措施如果在高强螺栓施工中发现质量问题，要及时采取整改措施，确保施工质量符合要求。

综上所述，高强螺栓施工质量控制是建筑工程中不可或缺的一环，只有严格按照要点进行施工，才能确保连接件的牢固性和安全性。

高强螺栓施工质量控制要点引言概述：高强螺栓是一种常用于建筑和桥梁工程中的连接件，其质量直接关系到工程的稳定性和安全性。

因此，在高强螺栓施工过程中，必须严格控制施工质量，确保其符合标准要求。

本文将从五个方面详细介绍高强螺栓施工质量控制的要点。

一、材料选用1.1 材料强度：高强螺栓的强度是保证工程质量的重要指标，应根据工程设计要求选择符合标准的高强度螺栓材料。

1.2 材料质量：材料的质量直接关系到高强螺栓的使用寿命和安全性，应选择具有优良质量的材料，避免使用劣质或过期材料。

1.3 材料检验：在施工前，应对材料进行严格的检验，包括外观检查、尺寸检测、化学成分分析等，确保材料符合标准要求。

二、施工前准备2.1 设备检查：施工前应对使用的工具和设备进行检查，确保其完好无损，并能满足施工要求。

2.2 工艺准备：施工前应制定详细的施工方案和工艺流程，包括螺栓安装顺序、紧固力矩要求等，确保施工过程可控。

2.3 施工环境：施工环境应符合要求，包括温度、湿度、清洁度等，以确保施工质量不受外界环境影响。

三、施工过程控制3.1 安装位置：高强螺栓的安装位置应符合设计要求，应注意安装方向和位置的准确性。

3.2 紧固力矩：在紧固高强螺栓时，应根据设计要求和规范要求确定适当的紧固力矩，并使用专用工具进行紧固。

3.3 检查记录：在施工过程中，应做好施工记录，包括螺栓的安装位置、紧固力矩等信息，以备后期检查和维护。

四、质量检验4.1 外观检查：对已安装的高强螺栓进行外观检查，包括表面是否平整、无裂纹、无锈蚀等。

4.2 尺寸检测：对已安装的高强螺栓进行尺寸检测，包括螺栓长度、直径等，确保符合设计要求。

4.3 超声波检测：对已安装的高强螺栓进行超声波检测，检测螺栓的内部缺陷，以确保其质量合格。

五、施工记录和维护5.1 施工记录：对施工过程进行详细记录，包括螺栓的材料、安装位置、紧固力矩等信息，以备后期检查和维护。

5.2 维护保养：已安装的高强螺栓应进行定期维护保养，包括清洁、防锈等，以延长其使用寿命。

高强度螺栓施工工艺适用范围：用于工业与民用建筑钢结构工程中的高强度螺栓连接的施工与验收。

一、材料要求(一)高强度螺栓的规格数量应根据设计的直径要求，按长度分别进行统计，根据施工实际需要的数量多少、施工点位的分布情况、构件加工质量和运输损坏情况、现场的储运条件、工程难度等因素，考虑20%~5%的损耗，进行采购。

(下)高强度螺栓连接副必须经过以下试验符合规范要求时方可出厂：1.材料的炉号、制作批号、化学性能与机械性能证明或试验。

2.螺栓的楔负荷试验。

3.螺母的保证荷载试验。

4.螺母及垫圈的硬度试验。

5.连接件的扭矩系数试验（注明试验温度）。

大六角头连接件的扭矩系数平均值和标准偏差；扭剪型连接件的紧固轴力平均值和变异系数。

6紧固轴力系数试验。

7产品规格、数量、出厂日期、装箱单。

二、主要机具(一)高强度螺栓施工最主要的施工机具就是力矩扳子，根据施工对象分别有：1 扭剪型高强度螺栓用扳子。

目前我们在市场上常见的日本产扭剪型高强度螺栓扳子的性能参数见下表。

日本产扭剪型高强度螺栓用板子的性能电动扭矩扳子一般由机体、扭矩控制盒、套筒、反力承管器、漏电保护器组成，常用的电动扭矩扳子性能参见下表。

电动扭矩扳子性能可调扭矩值范围：98-980N·m主视表精度：4.9 N·m副视表精度：0.49 N ·m负荷方向：柄长度：1.4m4.通用机具、手动工具。

为提高施工效率，我们一般还可以选用风动扳手进行初拧，根据风动扳手的标准扭矩调节空气压力即可初步设定扳手的输出扭矩，用于螺栓的初拧，可大大提高施工效率。

其他必备的工具有：检测合格的力矩扳手（其中至少一把应送有关部门进行校准，在施工中一般不用于直接施工，专用于其他施工工具的校准和施工检测）、手动棘轮扳手、橄榄冲子（俗称过眼冲钉，形似橄榄）、力矩倍增计、手锤、钢丝刷等。

三、作业条件(一)高强度螺栓长度的选用。

高强度螺栓紧固后，以丝扣露出2-3扣为宜，一个工程的高强度螺栓，首先按直径分类，统计出钢板束厚度，根据钢板束厚度，按下列公式选择所需长度：螺栓长度＝板束厚度＋附加长度螺栓长度取整为5mm的倍数，余数2舍3进，对于长度特别长的可以取为10mm的整倍数进行归类。

第一节高强螺栓施工一、高强螺栓概述本工程采用大六角摩擦型高强螺栓。

高强螺栓安装前，构件将采用临时安装螺栓进行临时固定，待高强螺栓完成部分安装时，拆除临时安装螺栓，以高强螺栓代替。

螺栓、螺母、垫圈均应附有质量证明书且符合现行国家标准《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-91)的规定。

高强度螺栓连接钢材的摩擦面应进行抛丸处理，本工程所用高强螺栓抗滑移系数µ=0.50。

二、高强螺栓保管三、高强度螺栓性能检测名称类别试件试验方法注意事项高强度螺栓栓性能检验高强度螺栓紧固轴力试验现场安装用螺栓随机抽（1）、连接副预拉力采用经计量检定、校准合格的轴力计进行测试。

（2）、采用轴力计方法复验连接副预拉力时，应将螺栓直接插入轴力计。

（3）、紧固螺栓分初拧、终柠两次进行，初拧应采用手动扭矩板手或专用定扭电动板手;初拧值应为预拉力标准值50%左右。

终拧应采用专用电动板手，至尾部梅花头拧掉，读出预拉力值。

（1）、扭剪型高强度螺栓应在施工现场待安装的螺栓批中随机抽取，每批应抽取8套连接副进行复验。

（2）、试验用的电测轴力计、油压轴力计、电阻应变仪、扭矩板手等计量器具，应在试验前进行标定，其误差不得超过2%。

（3）、每套连接副只应做一次试验，不得重复使用。

（4）、在紧固中垫圈发生转动时，应更换连接副，重新试验。

（5）、复验螺栓连接副的预拉力平均值和标准偏差应符合上页表的规定。

名称类别试件试验方法注意事项高强度螺栓连接摩擦面的抗滑移系数试验二栓拼接拉力试件（1）、先将冲钉打入试件孔定位，然后逐个装换成同批经预拉力复验的扭剪型高强度螺栓。

（2）、紧固高强度螺栓应分初柠、终拧。

初拧应达到螺栓预拉力标准值的50%左右。

（3）、试件应在其侧面画出观察滑移的直线。

（4）、将组装好的试件置于拉力试验机上，试件的轴线与试验机夹具中心严格对中。

（5）、加荷，应先加10%的抗滑移设计荷载值，停1min后，再平稳加荷，加荷速度为3-5kN/s。
