高强螺栓连接式钢箱梁制作与安装施工工法(2)

高强螺栓施工方案一、概述高强螺栓是一种常用于钢结构连接的紧固件，具有承载能力高、施工方便等优点。

本文将详细介绍高强螺栓施工方案，包括施工前准备、施工步骤、施工注意事项和质量控制。

二、施工前准备1. 设计确认：根据设计图纸和相关规范，确认螺栓的型号、数量、尺寸等信息。

2. 材料准备：根据设计要求，准备好高强螺栓、螺母、垫圈等材料，并进行质量检查。

3. 设备准备：准备好所需的施工工具和设备，如扳手、电动扳手、电钻等。

4. 工作区域准备：清理施工区域，确保没有杂物和障碍物，保证施工安全。

三、施工步骤1. 定位标记：根据设计要求，在钢结构上进行定位标记，确定螺栓的位置。

2. 预埋安装：根据设计要求，在预埋的螺栓孔中安装螺栓，并使用垫圈和螺母进行固定。

3. 螺栓安装：将螺栓插入钢结构孔洞中，确保螺栓与孔洞的配合良好。

4. 固定螺母：使用扳手或者电动扳手将螺母旋紧，确保螺栓与钢结构密切连接。

5. 检查调整：检查螺栓的安装情况，如有需要，进行调整和修正。

6. 最终固定：在所有螺栓安装完成后，使用扳手或者电动扳手进行最终的固定。

四、施工注意事项1. 安全第一：施工过程中，必须严格遵守安全操作规程，佩戴必要的个人防护装备。

2. 施工顺序：按照设计要求和施工步骤的顺序进行施工，确保施工的联贯性和一致性。

3. 螺栓质量：在安装过程中，必须检查螺栓的质量，如有损坏或者变形，应及时更换。

4. 螺栓预紧力：根据设计要求，控制螺栓的预紧力，确保螺栓连接的可靠性和稳定性。

5. 现场清理：施工完成后，清理施工现场，确保没有遗留的工具和材料。

五、质量控制1. 材料质量：对高强螺栓、螺母、垫圈等材料进行质量检查，确保符合设计要求和相关规范。

2. 安装质量：对螺栓的安装过程进行监督和检查，确保螺栓与钢结构的连接质量。

3. 预紧力控制：使用扭力扳手或者其他合适的工具，控制螺栓的预紧力，确保符合设计要求。

4. 质量记录：对施工过程中的关键节点进行记录，包括螺栓型号、数量、预紧力等信息。

高强螺栓连接施工工艺高强螺栓连接是近年发展起来的一种新型连接型式，高强螺栓和螺母均用高强度钢制成。

通过拧紧螺栓，对高强螺栓施加以强大的预拉力，借高强螺栓轴力夹紧经摩擦处理的板束，从而使板面之间产生摩擦力，并以摩擦力传递外力。

这种连接型式具有：传力均匀，受力性能好，承载力高，耐疲劳，安全可靠；施工简便、迅速，易于掌握，可以拆换等优点。

本工艺标准适用于钢结构安装用高强螺栓施工。

一、材料要求1、高强螺栓有大六角头高强螺栓和扭剪型高强螺栓两类。

其力学性能和紧固后的连接性能相同，只外形和操作工艺不同；扭剪型高强螺栓只少一个垫圈。

要求螺栓、螺母、垫因配套，均应附有质量证明书，并应符合设计要求和国家标准的规定。

螺栓、螺母、垫圈不配套，螺纹损伤的不能使用；如有锈蚀应抽样检查紧固轴力，满足要求后方可使用。

2、涂料涂料的品种、性能和色泽均应符合设计要求，并应有质量证明书。

二、主要机具设备1、机械设备砂轮机、喷砂机、电钻等。

2、主要工具电动扭矩扳手、手动扭矩扳手、一般开口扳手、轴力计、钢尺、铰刀、尖头撬律、冲钉、钢钎等。

三、作业条件1、编制高强螺栓安装操作规程，或施工工艺卡，并进行技术交底。

2、备齐操作机具设备，并进行维修、试用，使处于完好状态；钢尺，电动、手动扭矩扳手应经计量部门检定校正，并取得证明。

3、检查安装钢构件的轴线和连接部位的位置、标高是否符合设计要求，如有过大偏差应及时处理。

4、检查连接部位螺栓孔的孔径和孔距、孔边的光滑度是否符合要求，有毛刺的必须去掉。

5、对高强度大六角头螺栓和扭剪型高强螺栓的连接副，应按出厂批号分别复验扭矩系数和预拉力。

前者的平均值和标准差；后者的平均值和变异系数，均应符合国家现行《钢结构高强螺栓连接的设计、施工及验收规程》的规定。

6、对构件的连接部位及垫板的摩擦面，安装前，应逐组复验所附试件的摩擦系数，合格后方可进行安装。

摩擦面严禁被油污、油漆等污染。

7、检查高强螺栓的数量、规格、配套和外现质量，符合要求的，按规格分类装箱存放备用，不合要求的按有关规定处理。

钢桥构桥钢箱梁焊接及高强螺栓连接工艺方案1.1 概述①分为摩擦连接、张拉连接和承压连接等，其中，摩擦连接最广泛。

②高强度螺栓终拧后，螺栓丝扣外露应为2〜3扣。

③大六角头高强度螺栓的紧固：采用扭矩法和转角法。

④高强度螺栓的安装顺序：应从螺栓群中部开始向四周扩展逐个拧紧。

同一接头中高强度螺栓的初拧、复拧、终拧应在24h 内完成。

⑤接头如有高强度螺栓连接又有焊连接时，宜按先紧固高强度螺栓后焊接(即先栓后焊)的顺序进行。

⑥安装环境气温不宜低于-10 C。

1.2 焊接材料手工焊时，若主体金属为Q235钢采用E43XX型焊条：若主体金属为Q345钢采用E50XX型焊条，其性能应符合《碳钢焊条》(GB/T5117-1995 )的规定。

自动焊或半自动焊时采用的焊丝应符合《溶化焊用钢丝》( GB/T1457-94 )，《气体保护电弧焊用碳钢低合金焊丝》(GB8110-2008)的规定，若主体金属为Q235钢时采用H08AH08E焊丝，配合电锰或高锰型焊剂；若主体材料Q345(16Mn)钢时采用H08A，H08E 焊丝配合高猛型焊剂。

埋弧焊用焊剂应应符合《埋弧焊用碳钢丝和焊剂》(GB/T5293-1999)，《埋弧焊用低合金钢焊用焊丝和焊剂》 ( GB/T5780-2000 )的规定。

未注明的普通钢筋均为C 级螺栓，采用符合国家标准《碳素结构钢》规定的Q235 钢制作，制作和技术要求应分别符合( GB/T5780-2000 ) (GB/T41-2000)(GB/T95-2002) 的规定。

未注明的贴角焊缝，其焊角尺寸hf 等于较薄构件的厚度，焊缝长度沿构件搭接全长満焊。

钢结构焊接施工之前应对焊接材料的品种、规格、性能进行检查，各项指标应符合现行国家标准和设计要求。

检查焊接材料的质量合格证明文件、检验报告及中文标志等。

对重要钢结构采用的焊接材料应进行抽样复验。

1.3 焊接人员施小红、姜峰、车志伟、黄俊亮、吕铁刚、郑长滨、赵丽胜、王道帆、马站林、刘晓东、杨文成、田福军、王金山、张金山、1.4 焊接前的准备1 、技术准备熟悉产品图纸，了解产品结构；熟悉产品焊接工艺，了解产品焊接接头要求的焊工持证项目，掌握产品焊接接头的焊接参数。

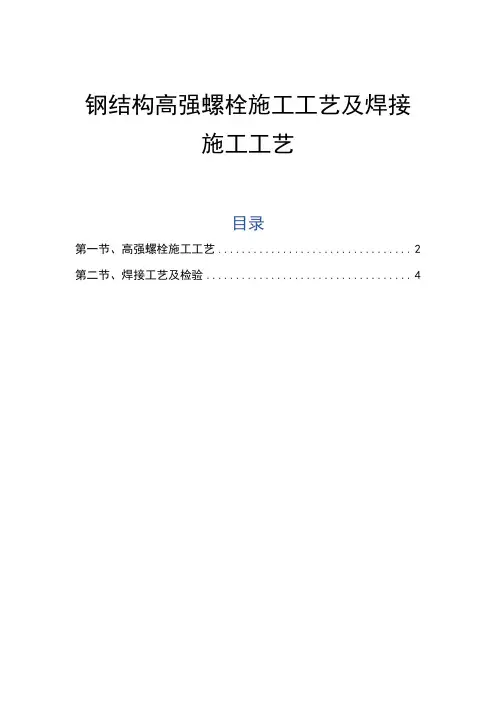

钢结构高强螺栓施工工艺及焊接
施工工艺
目录
第一节、高强螺栓施工工艺 (2)
第二节、焊接工艺及检验 (4)
第一节、高强螺栓施工工艺
一、高强螺栓施工工艺流程
二、高强螺栓施工技术
1、高强螺栓连接件检查
结构吊装前要对摩擦面进行清理，清除浮锈、板边毛刺、卷边、切割瘤、油污等。

组装时用钢钎、冲子等校正孔位，首先用约占1/3螺栓孔数量的安装螺栓进行临时连接，待结构调整就位以后换穿高强螺栓，并用摇头扳手适当拧紧。

安装时，高强螺栓应能自由穿入孔内。

遇到不能自由穿入时，应用绞刀修孔，严禁强行敲入。

2、高强螺栓的紧固顺序
高强螺栓的紧固顺序应由螺栓群中央顺序向外按初拧-终拧程序拧紧，高强螺栓必须当天终拧完毕。

3、高强螺栓的终拧检查
扭剪型高强螺栓终拧结束后，应以目测梅花头拧掉为合格。

第二节、焊接工艺及检验一、焊接工艺流程。

高强螺栓施工方案一、引言高强螺栓是一种常用于钢结构连接的紧固件，具有承载能力强、耐腐蚀、安装方便等优点。

本文将详细介绍高强螺栓施工方案，包括施工前准备、螺栓安装、紧固力控制等内容，旨在确保施工质量，提高连接结构的安全性和稳定性。

二、施工前准备1. 确定螺栓型号和规格：根据设计要求和结构荷载计算，确定所需的高强螺栓型号和规格。

2. 购买材料：根据工程需要，采购符合国家标准的高强螺栓材料，并保证其质量合格。

3. 检查设备：检查螺栓安装所需的设备和工具，确保其完好并符合使用要求。

4. 制定施工计划：根据工程进度和施工要求，制定详细的施工计划，明确施工顺序和时间节点。

三、螺栓安装1. 安全措施：施工前应做好安全防护工作，包括佩戴安全帽、防滑鞋等个人防护装备，设置施工现场警示标志，确保施工安全。

2. 清理表面：清理连接板和螺栓孔洞的表面，确保无杂质和锈蚀，以保证螺栓安装的质量。

3. 安装螺栓：根据设计要求和施工图纸，在连接板上标记螺栓孔洞位置，然后使用电钻等工具在标记位置钻孔。

4. 螺栓安装：将螺栓插入孔洞中，使用扳手或扭力扳手进行旋紧，确保螺栓安装紧固力符合要求。

5. 检查质量：安装完成后，对螺栓进行质量检查，包括检查螺栓是否完整、紧固力是否符合要求等。

四、紧固力控制1. 使用扭力扳手：根据螺栓规格和要求的紧固力，选择合适的扭力扳手进行紧固。

在紧固过程中，要注意扳手的使用方法和操作要领，确保达到预定的紧固力。

2. 紧固力检测：使用扭力扳手进行紧固后，应进行紧固力检测，以确保螺栓紧固力符合设计要求。

可使用扭力扳手配合扭力测量仪进行检测，或使用超声波测量仪等专业设备进行检测。

3. 紧固力调整：如发现螺栓紧固力不符合要求，应及时进行调整。

可采用逆时针旋转螺栓，然后重新使用扭力扳手进行紧固，直至达到预定的紧固力。

五、施工质量控制1. 施工记录：在施工过程中，应及时记录螺栓安装的相关参数，包括螺栓型号、规格、紧固力等信息，以备后续查验和质量评估。

钢箱梁桥面铺装施工工法钢箱梁桥面铺装施工工法一、前言钢箱梁桥面铺装施工工法是一种常用于桥梁结构的路面铺装工法。

它具有结构简单、施工效率高、使用寿命长等特点，被广泛应用于公路、铁路和城市桥梁等工程领域。

本文将对钢箱梁桥面铺装施工工法进行详细介绍，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等内容。

二、工法特点钢箱梁桥面铺装施工工法具有以下特点：1. 结构简单：钢箱梁桥面铺装结构采用箱梁形式，具有简洁的结构形式，不占用桥面空间。

2. 施工效率高：采用预制钢箱梁进行铺装，工期明确、施工速度快。

3. 使用寿命长：钢箱梁桥面铺装采用金属材料，具有较好的耐久性和承载能力，能够满足长期使用要求。

三、适应范围钢箱梁桥面铺装施工工法适用于公路、铁路和城市桥梁等工程中的路面铺装，尤其适用于大跨度桥梁。

四、工艺原理钢箱梁桥面铺装施工工法的工艺原理是通过预制好的钢箱梁进行路面铺装，使桥梁的路面得到加固和保护。

具体工艺原理如下：1. 预制钢箱梁：根据设计要求，制作形状规整的预制钢箱梁。

2. 桥面处理：对桥面进行清理和处理，确保表面平整。

3. 预制钢箱梁安装：将预制钢箱梁安装在桥面上，通过焊接和螺栓连接固定。

4. 精确调整：对预制钢箱梁进行精确调整，使其与桥梁结构紧密贴合。

5. 铺装：在预制钢箱梁上进行铺装，选用适合的路面材料进行铺装施工。

6. 整体验收：对铺装完成的桥面进行整体验收，确保施工质量达到设计要求。

五、施工工艺钢箱梁桥面铺装施工工艺包括以下各个施工阶段：1. 桥面处理：清理桥面的灰尘和污垢，修复损坏部分，确保桥面平整。

2. 预制钢箱梁安装：将预制好的钢箱梁按照设计要求进行安装，通过焊接或螺栓连接固定。

3. 精确调整：使用专业的测量工具对钢箱梁进行精确调整，确保与桥梁结构紧密贴合。

4. 铺装施工：根据设计要求，选择适合的路面材料进行铺装施工，包括沥青混凝土、水泥混凝土等。

高强螺栓连接或焊连接的桥梁工程的钢梁(钢箱梁)施工钢梁制造工艺1. 引言桥梁是交通运输和国民经济开发的重要基础设施，而钢桥梁又是桥梁工程的主要构造形式之一。

由于钢材具有优良的力学性能，因此被广泛用于桥梁的主要结构部位，如主梁、端墩、桥墩等。

其中，高强螺栓连接或焊接连接的钢箱梁已经成为现代桥梁设计的主流，因其具有自重轻、刚度大、抗震能力强等特点，在大跨度和大载荷情况下发挥着重要的作用。

本文将介绍高强螺栓连接或焊接连接的钢箱梁制造工艺。

2. 钢梁制造前的准备工作2.1 材料的选择和质量控制钢材作为钢梁的主要材料，质量直接关系到钢梁的安全可靠性。

因此，在钢材选用时应遵循以下原则：1.应选择含有理想化学成分且尺寸稳定的钢材。

2.应在钢材表面保持良好的质量，避免出现过多的氧化物、化学残留物和污染物。

3.应对钢材的同种材质建立控制标准并实施质量控制。

2.2 加工技术准备加工技术是钢梁制造的关键环节，其目的是保证钢梁的加工精度和工艺性能。

加工技术准备包括：1.准备必要的设备工具，保证设备的运转状态和精确度。

2.制定严格的加工工艺和操作规程。

3.设定标准的加工参数和误差控制标准。

3. 钢梁的制造工艺高强螺栓连接或焊接连接的钢箱梁制造工艺主要包括钢板剪切、折弯、焊接、热处理和表面处理等步骤。

3.1 钢板剪切钢箱梁需要使用多片钢板进行制作，因此需要对钢板进行大小的切割。

切割时根据钢板厚度、尺寸和精度要求选择合适的切割方法，一般采用火焰机、等离子切割机或激光切割机等，将钢板切割成合适的大小。

3.2 折弯折弯是将切割好的钢板按照设计要求进行折弯成形。

折弯时应保证钢板不出现变形、拉伸等情况，同时还要保证折弯处的成型精度符合要求。

折弯时一般使用折弯机进行加工。

3.3 焊接焊接是连接多片钢板的关键步骤。

钢箱梁的焊接主要有直缝焊接和环焊接两种形式，具体选择根据设计要求和实际情况而定。

焊接时应注意控制焊接温度、保证焊缝的质量和强度，避免出现焊接变形、裂纹等瑕疵。

钢结构高强螺栓施工方案1 高强螺栓安装要求1 材料存放要求所有螺栓均按照规格、型号分类储放，妥善保管，开箱后的螺栓不得混放、串用，做到按计划领用，施工未完的螺栓及时回收。

现场储存高强度螺栓时，应放在干燥、通风、防雨、防潮的仓库内，并不得损伤丝扣和沾染脏物；发现螺纹损伤严重、雨淋过的螺栓不应使用。

高强度螺栓连接副的保管时间不应超过6个月；保管周期超过6个月时，若使用须按要求进行扭矩系数试验或紧固轴力试验，检验合格后方可使用。

2 高强螺栓施工工艺要求高强螺栓的现场复验试验，由制造厂按规范提供试件后在工地进行。

高强螺栓的栓孔采用比螺栓公称直径大0.2mm的量规检查，凡量规不能通过的孔，经监理同意后，方可用铰刀扩钻或补焊后重新钻孔。

螺栓穿入方向以便利施工为准，每个节点应整齐一致。

穿入高强度螺栓用扳手紧固后，再卸下临时螺栓，以高强度螺栓替换。

高强度螺栓的紧固，必须分两次进行。

第一次为初拧：初拧紧固到螺栓标准轴力（即设计预拉力）的60%～80%。

第二次紧固为终拧，终拧时扭剪型高强度螺栓应将梅花卡头拧掉。

同一型号高强螺栓承压型连接与摩擦性连接紧固轴力相同。

初拧完毕的螺栓，应做好标记以供确认。

为防止漏拧，当天安装的高强度螺栓，当天应终拧完毕。

初拧、终拧均从螺栓群中间向四周对称扩散方式进行紧固。

3 高强螺栓施工流程装配和紧固接头时，应从安装好的一端或刚性端向自由端进行；高强螺栓的初拧和终拧，都要按照紧固顺序进行，从螺栓群中央开始，依次由里向外、由中间向两边对称进行，逐个拧紧。

高强螺栓的紧固顺序示意图安装高强螺栓、初拧（依次由里向外、中间向2 高强螺栓施工注意事项（1）高强螺栓安装时穿入的临时螺栓和冲钉数量不得少于安装总数的1/3，且不得少于两个临时螺栓，冲钉穿入数量不宜多于临时螺栓的30%。

高强螺栓应能自由穿入，如不能自由穿入应用铰刀或磁力钻进行修整，修整后孔的最大直径应小于1.2倍螺栓直径。

修孔时，为防止铁屑落入板夹缝中，铰孔前应将四周螺栓全部拧紧，使板密封后再进行。

高强螺栓施工方案引言概述：高强螺栓作为一种重要的连接元件，在建造、桥梁、机械等领域中得到广泛应用。

为了确保高强螺栓的施工质量和连接效果，需要制定一套科学合理的施工方案。

本文将从材料准备、施工工艺、质量控制和安全注意事项四个方面详细阐述高强螺栓施工方案。

一、材料准备：1.1 选择合适的高强螺栓：根据工程需要和设计要求，选择符合标准规范的高强螺栓。

考虑到工程环境和应力条件，确定螺栓的材质、规格和级别。

1.2 准备螺栓配件：高强螺栓的施工需要配备适当的垫圈、螺母和螺栓套筒等配件。

确保配件的质量符合要求，并进行适当的防锈处理。

1.3 检查材料质量：在施工前，对所使用的高强螺栓和配件进行质量检查，确保其无裂纹、变形和表面缺陷等问题，以保证施工质量。

二、施工工艺：2.1 钻孔准备：根据设计要求，在连接部位进行钻孔准备。

确保钻孔位置准确、孔径符合要求，并注意钻孔深度的控制。

2.2 安装螺栓：将准备好的高强螺栓插入钻孔中，并配备垫圈和螺母等配件。

使用扭矩扳手或者液压扳手进行螺栓的紧固，确保扭矩力度和顺序正确。

2.3 检查连接质量：在施工完成后，对连接部位进行检查，确保高强螺栓连接紧固坚固，无松动和变形现象。

必要时进行复测和调整。

三、质量控制：3.1 强度测试：在施工完成后，进行高强螺栓连接的强度测试。

使用合适的试验设备对连接进行拉力测试，确保连接的承载能力符合设计要求。

3.2 检查表面质量：对高强螺栓连接的表面进行检查，确保无裂纹、变形和腐蚀等问题。

必要时进行表面处理和修复，以提高连接的耐久性。

3.3 记录和报告：对施工过程中的关键环节和质量控制点进行记录和报告，以备后续的质量评估和追溯。

四、安全注意事项：4.1 个人防护：施工人员应佩戴符合要求的安全帽、防护眼镜、耳塞等个人防护装备，确保施工过程中的人身安全。

4.2 设备检查：在使用扭矩扳手或者液压扳手等施工设备前，进行设备检查和维护，确保其正常工作和安全使用。

钢箱梁制作安装工程施工方案一、准备工作1.梁体设计：根据实际情况和需求，设计出适合的钢箱梁结构，并进行计算和模拟分析，确保结构的强度和稳定性。

2.材料采购：根据设计要求，采购符合国家标准和行业规范的钢材和焊接材料。

3.设备准备：准备必要的设备和工具，如切割机、焊接机、起重机等，以保证施工的正常进行。

4.施工环境检查：检查施工现场的环境和地形特点，确保施工安全，防止环境污染。

二、制作工艺1.切割钢板：根据设计要求，使用切割机将钢板切割成需要的形状和尺寸。

2.折弯和弯曲：将切割好的钢板进行折弯和弯曲，以形成钢箱梁的外形。

3.焊接：将折弯好的钢板进行焊接，确保焊缝牢固且质量符合标准。

4.校验与修正：对焊接好的钢箱梁进行校验，确保尺寸和形状的准确性，如有需要，进行修正。

5.表面处理：对焊接完成的钢箱梁进行表面处理，如打磨、防锈等。

三、安装流程1.根据设计要求，确定钢箱梁的安装位置和方向，并进行放线和标记。

2.使用起重机或其他适当设备，将钢箱梁吊装到准确的位置，确保对接部位的平齐和垂直度。

3.使用临时支撑或其他固定设备，将钢箱梁暂时固定，以防止在后续施工过程中发生位移。

4.进行钢箱梁的对接焊接，确保焊缝的质量和均匀性，同时注意安全措施。

5.完成钢箱梁的主体安装后，进行精细调整和修正，以保证整体的水平度和精度。

6.在钢箱梁的安装位置进行安全检查，确保结构的稳定性和安全性。

7.根据设计要求，进行必要的油漆和防腐处理，以保护钢箱梁的表面和内部结构。

四、安全措施1.施工现场应设立安全警示标志，加强安全教育和培训。

2.确保施工人员配戴必要的个人防护用品，如安全帽、防护眼镜和手套等。

3.吊装和安装过程中，要严格按照安全操作规程进行，不得超载、超高或者超工作范围操作。

4.遵守焊接安全规范，使用符合质量标准的焊接材料和设备。

5.钢箱梁制作和安装完成后，进行整体的安全检查和评估。

以上是钢箱梁制作安装的工程施工方案，包括准备工作、制作工艺和安装流程等。

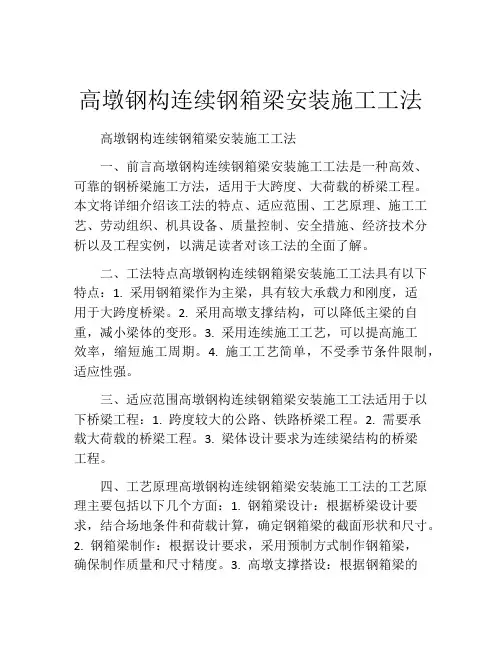

高墩钢构连续钢箱梁安装施工工法高墩钢构连续钢箱梁安装施工工法一、前言高墩钢构连续钢箱梁安装施工工法是一种高效、可靠的钢桥梁施工方法，适用于大跨度、大荷载的桥梁工程。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以满足读者对该工法的全面了解。

二、工法特点高墩钢构连续钢箱梁安装施工工法具有以下特点：1. 采用钢箱梁作为主梁，具有较大承载力和刚度，适用于大跨度桥梁。

2. 采用高墩支撑结构，可以降低主梁的自重，减小梁体的变形。

3. 采用连续施工工艺，可以提高施工效率，缩短施工周期。

4. 施工工艺简单，不受季节条件限制，适应性强。

三、适应范围高墩钢构连续钢箱梁安装施工工法适用于以下桥梁工程：1. 跨度较大的公路、铁路桥梁工程。

2. 需要承载大荷载的桥梁工程。

3. 梁体设计要求为连续梁结构的桥梁工程。

四、工艺原理高墩钢构连续钢箱梁安装施工工法的工艺原理主要包括以下几个方面：1. 钢箱梁设计：根据桥梁设计要求，结合场地条件和荷载计算，确定钢箱梁的截面形状和尺寸。

2. 钢箱梁制作：根据设计要求，采用预制方式制作钢箱梁，确保制作质量和尺寸精度。

3. 高墩支撑搭设：根据钢箱梁的设计参数，搭设高墩支撑结构，确保支撑的稳定性和承载力。

4. 钢箱梁吊装安装：利用大型起重机械，将预制好的钢箱梁吊装至高墩支撑结构上并进行定位固定。

5. 连续焊接构配件：通过现场焊接，将钢箱梁与辅助构配件进行连接，形成整体结构。

6. 施工组织与调度：科学合理地组织施工人员，协调机具设备的使用，确保施工工期和质量。

五、施工工艺高墩钢构连续钢箱梁安装施工工法的施工工艺主要包括以下几个阶段：1. 高墩支撑搭设：按照设计要求和施工计划，搭设高墩支撑结构。

2. 钢箱梁吊装：利用大型起重机将预制好的钢箱梁吊装至高墩支撑结构上，并进行定位和水平调整。

3. 构件连接：现场焊接构配件，将钢箱梁与辅助构配件进行连接，确保牢固和连续性。

高强螺栓连接式钢箱梁制作与安装施工工法高强螺栓连接式钢箱梁制作与安装施工工法一、前言高强螺栓连接式钢箱梁作为一种新型的桥梁结构，其制作与安装施工工法的研究和应用已经得到广泛关注。

本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行详细介绍。

二、工法特点高强螺栓连接式钢箱梁制作与安装施工工法有以下几个特点：1. 利用高强螺栓对钢箱梁的连接进行固定，简化了施工过程，提高了施工效率。

2. 施工过程中无需使用大型起重设备，减少了对现场的影响，适用于需要降低施工噪音和振动的工程项目。

3. 工法灵活可调整，适用于不同跨度和几何形状的钢箱梁制作与安装。

4. 工法适用于不同的场地条件，包括山区、河谷和城市中的狭小空间等。

三、适应范围高强螺栓连接式钢箱梁制作与安装施工工法适用于各种公路、铁路和城市轨道交通等桥梁工程。

四、工艺原理高强螺栓连接式钢箱梁工法的工艺原理基于高强螺栓的使用和接头材料的性能。

通过对施工工法与实际工程之间的联系、采取的技术措施进行具体的分析和解释，确保工法的理论依据和实际应用。

五、施工工艺高强螺栓连接式钢箱梁制作与安装施工工法的施工过程分为准备工作、预制制作、现场组装和连接、定位校准与紧固连接等阶段。

详细描述每个施工阶段的工艺流程和注意事项，让读者了解施工过程中的每一个细节。

六、劳动组织针对高强螺栓连接式钢箱梁制作与安装施工工法，需要明确劳动组织的安排和分工。

包括施工班组的划分、工人岗位的设置、工作任务的分配等。

七、机具设备高强螺栓连接式钢箱梁制作与安装施工工法需要使用一些特殊的机具设备，如高强螺栓拧紧枪、液压千斤顶等。

对这些机具设备进行详细介绍，让读者了解机具设备的特点、性能和使用方法。

八、质量控制在施工过程中，质量控制是非常重要的一环。

详细介绍高强螺栓连接式钢箱梁制作与安装施工工法中的质量控制方法和措施，包括工艺要求、检测标准、质量控制点的设置等，以确保施工过程中的质量达到设计要求。

25 钢梁工地安装工艺适用范围本工艺适用于以工厂化制造，在工地以高强螺栓连接或焊连接的桥梁工程的钢梁（钢箱梁）施工。

施工预备材料要求1 工厂内加工制造的钢箱梁在吊装前必需试拼装验收合格；其产品质量应符合设计要求及本标准第节规定。

2 钢箱梁应按吊装方案规定的吊装顺序编号。

机具设备1 运梁车辆：轴线车、拖车、炮车等。

运梁车辆应按照钢箱梁长度、重量及几何尺寸和运输线路现况条件选用，其载重能力及技术性能必需知足运输梁板的要求。

2 吊装设备：汽车吊、履带吊等，其起吊重量及技术性能必需知足吊装梁板的要求。

3 工具：撬棍、扳手、扭矩扳手、螺栓孔导向冲钉棍等。

作业条件1 桥台、盖梁混凝土强度已达到设计要求，支座安装已完成其轴线、高程等复核完毕并符合设计要求。

2 桥台、盖梁、支座顶面已打扫干净，并设置护栏。

3 在有社会行车、行人的活动区域进行钢梁吊装施工，要有保证社会行车、行人安全的防护办法和文明施工办法。

钢梁吊装所占用的社会交通线已进行交通导行，并有专人保护社会交通。

4 桥梁工程钢梁的运输和吊装必需执行“相关市地交通安全管理法规和交通安全管理规定”的有关规定。

超长、超高、超宽的大型构件运输和吊装必需到北京市公安交通管理局办理有关审批、备案程序，经其批准后，在指定的时刻段内、在肯定的线路和肯定的吊装场地上进行桥梁工程钢梁的运输和吊装。

必要时应请交通管理部门进行开道督运。

技术预备1 认真熟悉图纸，进行现况调查，按照现场条件、肯定吊车站位。

2 会同有关人员对方案进行论证，对有关数据进行计算复核、优化，肯定施工方案、绘制钢梁运输、钢梁吊装安装顺序图，并报监理审批。

3 对操作人员进行培训，向班组进行交底。

4 组织施工测量放线。

操作工艺工艺流程钢梁运梁线路、吊装场地调查→吊装场地预备（场地处置）→钢梁支撑排架（支墩）搭设→钢梁起运→钢梁运输→吊装设备就位→运梁车辆到场→试吊→吊装→吊装就位→支撑（避免倾斜）→支撑连接。

钢梁运梁线路、吊装场地调查桥梁工程钢梁运输前必需进行行驶道路调查。

高强螺栓施工方案引言概述：高强螺栓是一种常用于建筑和工程领域的紧固连接件，具有高强度和耐腐蚀性能。

为了确保高强螺栓的施工质量和安全性，需要制定科学合理的施工方案。

本文将介绍高强螺栓施工的五个重要部分，包括预处理、安装方法、施工工具、质量控制和安全注意事项。

一、预处理1.1 表面处理：在施工前，需要对连接件和连接面进行表面处理，以确保良好的粘结效果。

常用的表面处理方法包括喷砂、喷丸和化学清洗等。

1.2 材料准备：在施工前，需要准备好高强螺栓和相关配件。

要检查连接件的质量和规格是否符合设计要求，并确保配件的完整性和可用性。

1.3 环境准备：在施工现场，需要确保施工环境干燥、无尘、无杂质，并保持适宜的温度和湿度，以确保高强螺栓的施工质量。

二、安装方法2.1 安装步骤：高强螺栓的安装步骤包括穿孔、清洁孔口、注浆、安装螺栓和紧固螺母等。

每个步骤都需要按照规范进行操作，确保施工质量。

2.2 注浆方法：注浆是高强螺栓施工中的重要环节，用于填充孔洞并提高连接的强度。

常用的注浆方法包括压力注浆和重力注浆等。

2.3 紧固控制：在紧固高强螺栓时，需要确保螺栓和螺母的紧固力符合设计要求。

可以使用扭矩扳手或液压扳手等工具进行控制，避免过紧或过松造成安全隐患。

三、施工工具3.1 扭矩扳手：扭矩扳手是高强螺栓施工中常用的工具，用于控制螺栓和螺母的紧固力。

在选择扭矩扳手时，需要考虑其测量范围、精度和可靠性等因素。

3.2 注浆设备：注浆设备用于将注浆材料注入孔洞中，常用的设备有手动注浆枪和液压注浆泵等。

选择合适的注浆设备可以提高施工效率和注浆质量。

3.3 清洁工具：在施工前需要对孔洞进行清洁，以确保注浆效果。

常用的清洁工具有钢丝刷、吹风机和吸尘器等。

四、质量控制4.1 施工记录：在施工过程中，需要详细记录每个步骤的操作和结果，包括孔洞尺寸、注浆量、紧固力等。

这些记录可以用于后期的质量检查和施工评估。

4.2 检测方法：高强螺栓施工后需要进行质量检测，以确保连接的强度和稳定性。

高强度螺栓连接施工作业指导书一、概述二、施工前准备（一）、材料准备（二）、施工工具准备（三）、紧固扭矩的计算准备三、高强度螺栓的储运与保管四、高强度螺栓连接施工（一）、节点处理（二）、螺栓安装（三）、螺栓紧固（四）、拧紧顺序（五）、紧固方法（六）、施工程序五、施工质量控制（一）、进场质量控制（二）、紧固质量控制六、注意事项高强度螺栓连接施工作业指导书一、概述高强度螺栓连接与焊接连接连接已并举成为钢结构的主要连接形式，由于其具有受力性能好、耐疲劳、抗震性能好、连接刚度高，施工简便等优点，已被广泛地应用在建筑钢结构的工地连接中，成为钢结构安装的主要手段之一。

高强度螺栓按其受力状况可分为摩擦型连接、承压型连接和张拉型连接等，其中摩擦型连接是目前普遍采用的基本连接形式。

摩擦型连接：这种连接头处用高强度螺栓紧固，使连接板层夹紧，利用由此产生于连接板层之间的摩擦力来传递外荷载。

高强度螺栓在连接接头中不受剪，只受拉并由此给连接之间施加了接触压力，这种连接应力传递圆滑，接头刚性好，通常所指的高强度螺栓连接，就是这种摩擦型连接，其极限破坏状态即为连接接头滑移。

承压型连接：对于高强度螺栓连接接头，当外力超过摩擦阻力后，接头发生明显的滑移，高强度螺栓杆与连接板孔壁接触并受力，这时外力靠连接接触面间的摩擦力、螺栓杆剪切及连接板孔壁承压三方共同传递，其极限破坏状态为螺栓剪断或连接板承压破坏，该种连接承载力高，可以利用螺栓和连接板的极限破坏强度，经济性能好，但连接变形大，可应用在非重要的构件连接中。

张拉型连接：当外力与高强度螺栓轴向一致时，如法兰连接、T型连接等这类高强度螺栓连接称张拉型连接。

该连接的特点是，作用的外力和紧固螺栓时产生在连接件间的压力相平衡，在外力作用下，螺栓的轴力（拉力）变化很小，仍能使连接件间保持较大的夹紧力，保证接头获得较大的刚度。

二、施工准备（一）、材料准备高强度螺栓从外形上分为大六角头和扭剪型两种；按其性能可分为8.8级、10.9级、12.9级等,目前广泛使用的大六角头高强度螺栓有8.8级和10.9级两种,扭剪型高强度螺栓只有10.9级一种。

高强度螺栓连接施工工法0、前言高强度螺栓连接近年来在钢结构施工中应用越来越广泛，已经发展成为与焊接并举的钢结构主要连接形式之一，为规范操作，保证施工质量，经总结本公司施工中的有关经验，形成本工法。

1、工法特点高强度螺栓连接受力性能好、耐疲劳、抗震性能好、连接刚度高、可拆换，质量可靠；高强度螺栓连接施工简便，操作简单，不产生有毒有害气体，一般不存在职业伤害，不对周围环境产生影响。

2、适用范围适用于建、构筑物钢结构的工地连接。

3、工艺原理高强度螺栓连接按受力状况分有摩擦型与承压型两种，摩擦型高强度螺栓连接依靠连接件接触面的摩擦力来承受荷载，螺栓受拉不受剪，其极限破坏状态为连接接头滑移，而承压型高强度螺栓与普通螺栓一样，根据使用时的受力性质及受力状况的不同，分别由螺栓杆剪切、连接板孔壁承压，以及连接件接触面摩擦力来承受荷载，其极限破坏状态为螺栓剪断或连接板承压破坏。

摩擦型连接是目前广泛采用的基本连接形式。

高强度螺栓连接由于螺栓使用了高强度钢材，能够施加较大的预拉力从而获得较大的摩擦力，同时螺栓杆能够承受相对较大的剪力，所以具有较高的承载能力。

高强度螺栓按外形可分为大六角头和扭剪型两种，按性能等级分目前我国使用的高强度螺栓有8.8级和10.9级两种。

4、工艺流程及操作要点4.1工艺流程4.2操作要点4.2.1高强度螺栓的保存高强度螺栓连接按设计要求选型，应由制造厂按批配套供货，其螺栓、螺母、垫圈应保管在室内仓库里，存放时必须保持原出厂时的包装、类型、规格、分类保管，并采取架空等严格的防潮、防腐措施，在运输保管过程中应轻装、轻卸、防止损坏螺纹。

螺栓在施工前，宜在现场设中转小仓库，使用时，按设计图纸要求的规格数量，由专人配套向小仓库领用，不得随意多领。

当天安装剩余的高强度螺栓必须妥善保管，不得乱扔乱放，不得碰伤螺纹及沾染脏物，以防扭矩系数发生变化。

4.2.2对高强度螺栓及摩擦面的要求运到现场的高强度螺栓必须有质保书、其机械性能必须合格，并经抽样复验合格，钢构件摩擦面处理按设计要求执行，螺栓孔质量经检查合格，并应进行抗滑移试验，连接面应平整、干燥，无飞边、毛刺，无浮锈、油污、油漆等杂质，否则应清理干净，并采取成品保护措施。

高强螺栓施工方案引言概述：高强螺栓施工方案是在建筑工程中常用的一种连接材料，其具有承载能力高、施工方便等特点。

本文将从材料准备、施工步骤、质量控制、安全防护和施工注意事项等五个方面，详细介绍高强螺栓施工方案的内容。

一、材料准备：1.1 选择合适的高强螺栓材料：根据工程的需要，选择适合的高强度螺栓材料，如8.8级、10.9级等。

1.2 确保材料质量：在施工前，对高强螺栓材料进行质量检查，确保其符合相关标准和要求。

1.3 准备施工所需的其他材料：包括扳手、螺母、螺栓垫片等，确保施工过程中所需材料齐全。

二、施工步骤：2.1 钻孔：根据设计要求，在需要连接的构件上进行钻孔，确保孔的位置和尺寸准确。

2.2 清洁孔口：使用钢丝刷等工具清洁孔口，去除杂物和灰尘，以确保螺栓能够牢固连接。

2.3 安装螺栓：将螺栓插入孔中，并通过扳手将其旋紧，确保螺栓与构件之间的连接紧固可靠。

三、质量控制：3.1 螺栓预紧力控制：根据设计要求，控制螺栓的预紧力，确保连接的稳定性和可靠性。

3.2 检查螺栓连接：在施工完成后，对螺栓连接进行检查，确保其符合相关标准和要求。

3.3 测试螺栓连接强度：通过拉力试验等方法，测试螺栓连接的强度，确保其满足设计要求。

四、安全防护：4.1 佩戴安全防护用品：在施工过程中，工人应佩戴安全帽、安全鞋等防护用品，确保施工安全。

4.2 设置警示标识：在施工现场设置明显的警示标识，提醒他人注意施工区域，防止发生意外。

4.3 定期检查设备：定期检查使用的工具和设备，确保其正常运行，减少事故发生的风险。

五、施工注意事项：5.1 严格按照施工图纸进行施工：在施工过程中，严格按照施工图纸的要求进行施工，确保连接的准确性。

5.2 注意螺栓的安装方向：在安装螺栓时，注意其安装方向，确保螺栓的连接正确无误。

5.3 防止螺栓过紧或过松：在螺栓连接过程中，注意控制螺栓的紧固力度，避免过紧或过松。

总结：高强螺栓施工方案是建筑工程中常用的连接材料，其施工步骤和质量控制是确保连接稳定可靠的关键。
