轻工业学院电子技术课程设计题目简易窗帘自动开闭电路学生王杰专业班级材料物理10-01学号 2院（系）技术物理系指导教师黄春完成时间 2012年12月27日轻工业学院课程设计（论文）任务书题目简易窗帘自动开闭电路专业材料物理10-1学号 2 王杰主要容、基本要求、主要参考资料等：主要容1．阅读相关科技文献。
2．学习protel软件的使用。
3．学会整理和总结设计文档报告。
4．学习如何查找器件手册及相关参数。
技术要求1.要求电路能够通过感应装置，检测到光线的强弱。
2.要求电路根据光线的强弱，自动将窗帘打开和关闭。
3.要求电路能够在窗帘接触到边沿时，自动切断电源。
主要参考资料1．何小艇，电子系统设计，大学，2001年6月2．福安，电子电路设计与实践，科学技术，2001年10月3．王澄非，电路与数字逻辑设计实践，东南大学，1999年10月4．银华，电子线路设计指导，航空航天大学，2005年6月5．康华光，电子技术基础，高教，2003完成期限： 2012年12月31日指导教师签章：专业负责人签章：2012年12月24日目录摘要 (I)1 概述 (1)2 系统方案设计 (2)2.1 系统组成框图 (2)2.2 主要单元电路的设计及功能 (2)2.2.1 电源电路 (2)2.2.2 光信号处理电路 (4)2.2.3 继电器控制电路 (7)2.2.4 电机驱动电路 (8)3 元器件选型 (11)3.1 变压器 (11)3.2 整流桥堆 (11)3.3 三端稳压器LM7805 (12)3.4 555定时器 (12)3.5.1 固态继电器 (13)3.5.2热敏干簧继电器 (112)3.5.3磁簧继电器 (13)3.5.4 光继电器 (13)3.5.5时间继电器 (14)4 结论 (15)5 总结 (17)参考文献 (19)附录 (20)简易窗帘自动开闭电路摘要本简易窗帘自动开闭电路由光信号处理电路、继电器控制电路和电机驱动电路组成。
注：成绩：平时40% 论文质量40% 答辩20% 以百分制计算摘要在自动控制技术日益发展的今天，人们生活中的许多必需物都离不开自动控制，光控自动窗帘的设计是一项又简便又实用的设计。
光感自动窗帘系统在我国还刚刚兴起，随着房地产业的日益火爆，智能窗帘也成为一个能直接提高住宅档次的条件，必将吸引大批房地产商、装饰公司的关注，所以该产品将会有广阔的市场前景，推广和应用自动窗帘系统具有重要的现实意义。
解决每天手动拉开关闭窗帘的不便。
本文设计的光控自动窗帘硬件电路主要由电源电路、光敏传感器、二阶滤波放大电路和控制执行电路组成，光敏三极管实时采集室外环境光照度，经过滤波放大电路将测得的电流信号进行滤波并且放大，然后系统将通过继电器决定行程开关的工作，进而控制窗帘开关，达到自动控制的目的。
该设计采用目前广泛使用的模块化设计理念，成品具有体积小、可靠性高、易于安装检测维修等传统人为控制电动窗帘不可比拟的优点。
关键词：光敏三极管；滤波放大电路；继电器；行程开关目录第1章绪论 (I)1.1国内外现状 (I)1.2设计要求 (2)1.3设计内容 (2)第2章方案论证 (3)2.1任务分析 (3)2.2方案比较 (3)2.3光信号采集方法 (4)第3章硬件电路设计 (6)3.2 滤波电路的设计 (7)3.3控制执行电路的设计 (8)3.4 电源电路的设计 (9)第4章设计总结 (11)参考文献 (12)附录I 总体电路图 (13)附录Ⅱ器件清单 (14)第1章绪论1.1国内外现状在现代社会，对室内设计而言，窗帘不仅具有遮光作用，更具有美化功能，它不仅可以协调居室的色彩搭配，而且能够柔化空间造型的线条，营造温馨惬意的环境。
现在很多厂家生产的自动窗帘（含门帘）控制系统，都是各种传感器（红外线传感器、风雨信号传感器、温度传感器、烟雾传感器等）、各种报警终端（警灯、警笛、电话报警器、接警控制中心等）、遥控器以及一系列机械传动装置组成的一种具有智能化、人性化、网络化的高科技产品。
简易窗帘自动闭合电路摘要窗帘自动开闭电路的设计包括信号获取及转换为电信号，利用电信号实现控制，以及各种控制状态的自动转换。
通过张光敏电阻转换为电信号，继而利用555构成的单稳态触发器根据不同情况输出高低电平，利用高低电平控制三极管的导通与否实现继电器开关的开断，在限位开关的控制下实现电机的正反转和停转。
关键词：光敏电阻 555触发器继电器电机目录第一章简易自动窗帘的功能要求第二章自动开闭窗帘的基本组成和工作原理第一节系统组成框图第二节主要单元电路设计1、光强检测电路和光强信号处理电路2、电动机的控制电路3、电机开关电路4、电源电路第三节电路原理图第三章原器件清单第四章设计体会第五章主要参考资料第一章简易自动开闭窗帘的功能要求功能：设计一个简易窗帘自动开闭电路，使之可以检测到光线的强弱，同时根据光线的强弱，自动将窗帘打开和关闭。
要求：1 要求电路能够通过感应装置，检测到光线的强弱。
2 要求电路根据光线的强弱，自动将窗帘打开和关闭。
3 要求电路能够在床帘接触到边沿时，自动切断电源。
第二章自动开闭窗帘的基本组成和工作原理第一节系统组成框图简易窗帘自动闭合电路的总体框图如下，由光强检测电路，光强信号处理电路，电动机的控制电路，电源电路四部分组成。
电阻减小，入射光若是电阻增大，光敏电阻阻值的大小同时影响与其并联之路的电压，进而将光信号转换成电信号。
光信号处理电路的功能是将光强检测电路的信号通过555组成的单稳态触发器得到一个电平信号，为控制电路做准备。
电动机的控制电路接受到上个电路的信号，控制三极管的导通与否，有三极管的导通与否控制电动机的正反转，当电动机驱动的窗帘到达窗户的边缘时，通过接触开关的闭合与断开实现电动机的运动与停止。
电源电路是为上述所有电路提供直流电源。
第二节主要单元电路设计（1）光强检测电路和光强信号处理电路如图所示，光强监测电路实际上就是一个光敏电阻，当光敏电阻接受到强光时，电阻减小，接收到弱光时电阻增大，在光敏电阻的阻值变化的同时影响与其并联之路的电压，进而将光信号转换成电信号。
电动窗帘电路图大全（八款交流直流自动电动窗帘电路原理图详解）一、遥控交流电机正反转电路该装置发射／接收部分改用T966/T988多路无线发收模块。
发射部分采用T966两键式发射器成品，接收部分工作原理见图。
接通电源，IC2被复位，Q1、Q2输出低电平，T1、T2截止，J1、J2不吸合，电机M不工作，窗帘停止不动。
按动遥控发射键C，此时ICO的C端输出高电平，D1截止，IO端输出的高电平经IC1-1、IC1-2整形送入IC2-1的CPI端，使Q1翻转输出高电平，T1导通，J1吸合，电机正转，窗帘合上。
若再次按动发射键C，则Q1再次翻转输出低电平，J1释放，窗帘停止运动。
若在电机正转时，窗帘合上过程中，按动发射键D，同样D２截止，IO端输出的高电平经IC1-3、IC1-4整形送入IC2-2的CP2端，并通过D３使IC2-1的R1端呈现高电平，IC2-1被强制复位，J1释放。
同时Q2翻转输出高电平，T2导通，J2吸合，电机反转，窗帘打开。
同样，再次按动D键，Q2再次翻转输出低电平，窗帘停止运动。
如此通过两键可任意实现窗帘的打开、合上、停止，非常方便。
二、遥控直流电机正反转电路工作原理电源变压器B、桥式整流堆和电容C1组成12V 直流电源。
继电器J1、J2 和行程开关K1、K2组成互锁电源极性切换电路。
当按下按钮QA时，220V 交流电接通，指示灯L点亮，由于C2 的存在，J1两端的电压不能突变，故J2 优先吸合，J2-1闭合，电路自保，J2-2 断开，电路5 锁，J2-3、J2-4 闭合，电机得电正转，窗帘开启。
窗帘完全开启后，行程开关K2 被拉线拉动而断开，J2 失电释放，J2-1断开，整个电路断电停i止工作。
窗帘完全开启后，再次按下QA 时，由于K2 断开，J2 不能吸合，J1吸合，J1-1闭合，电路自保，指示灯L点亮，J1一2断开，电路互锁，J1-3、J1-4 闭合，电机得电反转，窗帘闭合。
窗帘完全闭合后，行程开关K1被拉线拉动而断开，J1失电释放，J1-1断开，整个电路断电停止工作。
简易窗帘自动开闭电路设计课程设计目录第一章系统组成框图 (1)第二章主要单元电路及其原理 (2)第一节光线感应电路 (2)第二节信号放大电路 (2)第三节窗帘开闭电路 (3)第四节自动断电电路 (6)第五节电源电路 (7)第三章简易窗帘开闭电路总电路图 (8)参考文献 (9)附录1图中相关元器件基本知识 (10)总结 (13)课程设计（论文）任务书题目简易窗帘自动开闭电路专业电气工程11-02学号姓名主要内容、基本要求、主要参考资料等：主要内容1．阅读相关科技文献。
2．学习protel软件的使用。
3．学会整理和总结设计文档报告。
4．学习如何查找器件手册及相关参数。
技术要求1.要求电路能够通过感应装置，检测到光线的强弱。
2.要求电路根据光线的强弱，自动将窗帘打开和关闭。
3.要求电路能够在窗帘接触到边沿时，自动切断电源。
主要参考资料1．何小艇，电子系统设计，浙江大学出版社，2001年6月2．姚福安，电子电路设计与实践，山东科学技术出版社，2001年10月3．王澄非，电路与数字逻辑设计实践，东南大学出版社，1999年10月4．李银华，电子线路设计指导，北京航空航天大学出版社，2005年6月5．康华光，电子技术基础，高教出版社，2003完成期限： 2013年06月28日指导教师签章：专业负责人签章：2013 年 06月 17日摘要按照课程设计的技术要求:能够通过感应装置检测到光线的强弱，并且根据光线的强弱自动开闭窗帘，在窗帘接触到边沿时，自动切断电源进行本电路的设计。
本电路选用硅光电池2CR21作为光线的感应电路，硅光电池可以根据光线强度的不同产生与之相对应强弱的电信号。
因为该信号十分微弱，故电路采用双三极管构成的放大电路以获得合适的电信号，并通过反馈电阻和滤波电容以获得一个稳定的输出电压。
感应电路产生的电压输入由两片NE555组成的单稳态电路，由单稳态电路的特性，在输入端输入高低电平时输出端会产生相应的低高电平，该电平可用于决定两个与电源相连的三极管T1与T2的导通与截止，而三极管的导通与截止将最终决定电路中小电机的正转与反转，将小电机与窗帘相连就可以实现窗帘的自动打开和关闭。
摘要窗帘自动开闭电路的设计包括光信号获取及转换为电信号，利用电信号实现控制，以及各种控制状态的自动转换。
通过光敏电阻转换为电位信号，继而利用5G1555构成的施密特触发器进行电位比较，根据情况不同输出高低电平。
利用电平高低以及BJT 特性实现继电器开关的开断，同时配合限位开关继而控制电机的正反转及停转。
关键字：光敏电阻 5G1555触发器继电器电机第一章简易自动开闭窗帘功能要求功能：设计一个简易窗帘自动开闭电路。
该电路能够检测到光线的强弱，同时根据光线的强弱，自动将窗帘打开和关闭。
要求：●要求电路能够通过感应装置，检测到光线的强弱。
●要求电路根据光线的强弱，自动将窗帘打开和关闭。
●要求电路能够在窗帘接触到边沿时，自动切断电源。
●根据上述要求选定设计方案，画出系统框图，写出详细的设计过程。
第二章 自动开闭窗帘的基本组成及工作原理第一节 系统组成框图简易自动窗帘开闭电路的总体框图如图1所示。
它是由光强监测电路、光强信号处理电路、控制电路、电机开关电路、电源电路五部分组成。
图1 简易自动窗帘开闭电路总体框图光强检测电路的功能是利用光敏电阻的特性，即入射光强时，电阻减小，入射光弱时电阻增大，在光敏电阻的阻值变化的同时影响与其并联的支路电压，进而将光信号转换为电信号。
光强信号处理电路的功能是将光强监测电路输出的电信号输入555集成电路，继而得到一个电平信号，为控制电路作准备。
控制电路的功能是将得到的电平信号送至BJT ，由BJT 的导通与截止控制继电器开关的开断。
电机开关电路的功能是利用继电器开关的开断控制电机正反向运行与停止，进而使窗帘运动或静止。
电源电路的功能是为上述所有电路提供直流电源。
光强监测电 路 光强信号处理电路 控制电路 电机开关电路电源电路第二节主要单元电路设计图2 光强检测和光信号处理电路（1）光强监测电路和光强信号处理电路如图2所示，光强监测电路实际上就是一个光敏电阻，即当光敏电阻RD接收到的入射光强时，电阻减小，入射光弱时，电阻增大，在光敏电阻的阻值变化的同时影响与其并联的支路电压，进而将光信号转换为电信号。
1 系统总体方案设计一款采用555时基集成电路制作的光控自动窗帘电路，它是用环境光线的照射来实现窗帘的自动开合（窗帘在清晨能自动拉开，在傍晚能自动关闭）。
（原理图如附图）该光控自动窗帘电路由光控电路，单稳态触发器电路和电源电路组成。
电路中，光控电路由光敏三极管Q1，三极管Q2和有关外围元件组成，集成电路IC1和IC2均接成单稳态电路，控制电动机M的正转与反转；电源电路由交流220V电压经变压器降压、整流桥整流、7812稳压和C4、C5、C6，C7滤波后，产生12V直流电压，供给IC1、IC2和光控电路。
清晨，光敏三极管Q1在自然光线的照射下导通，使IC1的2脚和晶体管Q2的基极为低电平，Q2截止IC1内部的单稳态触发器动作（变为暂态），其3脚输出高电平，IC2的2脚为高电平，3脚为低电平，使电动机M正转，将窗帘拉开。
当窗帘拉开到位后，IC1又由暂态变为稳态，其3脚恢复低电平，使电动机M停转。
傍晚光线暗淡时，Q1截止，IC1因2脚为高电平而不能被触发，其3脚为低电平，Q2因基极变为高电平而导通，其集电极电压下降，使IC2的2脚产生低电平触发电压，IC2内部的单稳态触发器翻转，由稳态变为暂态，3脚输出高电平，使电动机M反转，窗帘开始闭合。
窗帘闭合到位后，单稳态触发器恢复为稳态，IC2的3脚变为低电平，电动机M停转。
S1、S2、S3为手动开关。
采用手动控制时，应将S3关断，使光控电路失效。
按动S1时，IC1触发翻转，电动机M正转，将窗帘拉开；按动S2时，IC2触发翻转，电动机M反转，将窗帘闭合。
可根据窗户的宽度适当调节电位器RP1和RP2，改变电动机的运转时间。
2 主要单元电路及其原理2.1光线感应电路图2-1光线感应电路图2-2光敏三极管光线感应电路由光敏三极管和其外围元件组成，有两个输出端，IC1-2和IC2-2，分别输入到IC1和IC2，使其作出相应动作，从而控制电机。
光敏三极管是以接收光信号，将其转化为电气信号为目的，也叫光电三极管。

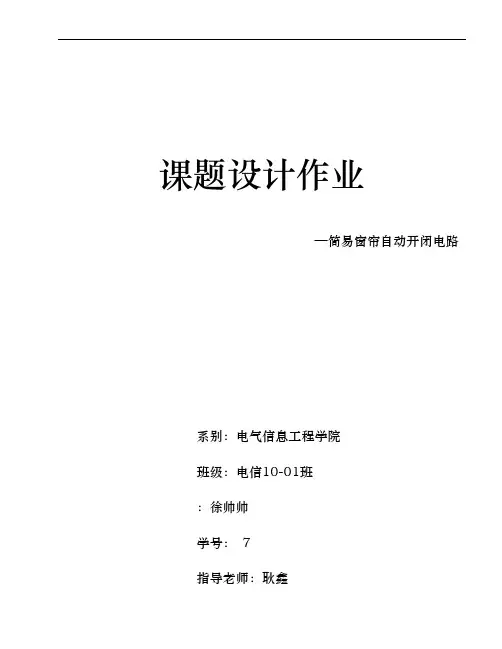

课题设计作业—简易窗帘自动开闭电路系别：电气信息工程学院班级：电信10-01班姓名：徐帅帅学号： 540901030237指导老师：耿鑫日期：2008年06月20日第一章设计背景 (3)第二章电路组成与工作原理 (5)第一节自动控制窗帘组成框图 (5)第二节电路主要组成部件 (5)第三节工作原理 (6)第三章元器件选择与元器件清单 (8)第一节电路工作原理图如下： (8)第二节元器件选择 (9)一、电阻 (9)三、二极管 (11)四、晶体管 (12)六、自动开关 (16)七、电机 (16)第三节元器件清单 (19)第四章总结与展望 (20)附录 (22)附录1、简易自动窗帘开闭电路原理图： (22)附录2、参考文献： (23)题目课程设计任务书题目简易窗帘自动开闭电路专业电子信息工程学号 540901030237 姓名徐帅帅主要内容1阅读相关科技内容。
2学习protel 软件的使用。
3学习整理和总结设计文档报告。
4学习如何查找器件手册及相关参数。
技术要求1、要求电路能够通过感应装置，检测到光线的强弱。
2、要求电路根据光线的强弱，自动将窗帘打开和关闭。
3、要求电路能够在窗帘接触到边沿时，自动切断电源。
主要参考资料1.何小艇，电子系统设计，浙江大学出版社，2001年6月2.姚福安，电子电路设计与实践，山东科学技术出版社，2001年10月3.王澄非，电路与数学逻辑设计实践，东南大学出版社，1999年10月4.李银华，电子线路设计指导，北京航空航天大学出版社，2005年6月5.康华光，电子技术基础，高教出版社，20037.郑州轻工业学院图书馆完成期限：2008年6月20日指导教师签章：专业负责人签章：第一章设计背景电子线路课程设计是电气信息工程类专业学生的重要基础实践课，也是工科类专业的必修课。
理论联系实际，提高和培养学生的创新能力，是本课程度目的。
这些课程设计课从巩固和加强模拟电子技术.数字电子技术＆高频电子线路课程的理论知识出发，要求学生掌握电子线路的一般设计方法了解电子产品研制开发的过程，学会了撰写课程设计总结报告，通过查阅手册和文献，我学会了独立分析问题和解决问题都能力，加强了我们的创新能力＆创新思维训练。
电动窗帘电路
该电动窗帘电路使用元件少，可靠性高，操作方便，平时只用一只按钮控制窗帘的开闭，窗帘开闭到位后，电路自动切断220V交流电，既经济又安全。
该电路还可以通过另一只按钮，保证窗帘可以停在任何需要的位置。
笔者用该电路制作安装的电动窗帘，至今已工作8年有余了，从未出过问题。
具体电路见附图所示。
工作原理
电源变压器B、桥式整流堆和电容C1组成12V直流电源。
继电器J1、J2和行程开关K1、
K2组成互锁电源极性切换电路。
当按下按钮QA时，220V交流电接通，指示灯L点亮，由于C2的存在，J1两端的电压不能突变，故J2优先吸合，J2－1闭合，电路自保，J2－2断开，电路互锁，J2－3、J2－4闭合，电机得电正转，窗帘开启。
窗帘完全开启后，行程开关K2被拉线拉动而断开，J2失电释放，J2－1断开，整个电路断电停止工作。
窗帘完全开启后，再次按下QA时，由于K 2断开，J2不能吸合，J1吸合，J1－1闭合，电路自保，指示灯L点亮，J1－2断开，电路互锁，J1－3、J1－4闭合，电机得电反转，窗帘闭合。
窗帘完全闭合后，行程开关K1被拉线拉动而断开，J1失电释放，J1－1断开，整个电路断电停止工作。
当需要窗帘停在任意位置时，只要在窗帘运动过程中，按下按钮TA即可。
需要说明的是，本电路控制的窗帘开闭，是以开启动作为优先的，即窗帘只要不是呈完全开启状，当按下QA时，窗帘总是朝开启方向运动。
不过，日常使用时，窗帘一般是全开全闭循环动作的，所以仅用一只按钮QA就可以控制窗帘的开闭了。
目录1 概述 (2)2．系统方案设计 (2)2.1 系统组成框图 (2)2.2 主要单元电路的设计及功能 (3)2.2.1 电源电路 (3)2.2.2 光信号处理电路 (4)2.2.3 继电器控制电路 (7)2.2.4 电机驱动电路 (8)3 元器件选型 (9)3.1 变压器 (9)3.2 整流桥堆 (9)3.3 三端稳压器LM7805 (10)3.4 555定时器 (10)3.5 继电器 (10)3.5.1 固态继电器 (11)3.5.2磁簧继电器 (11)3.6限位开关 (11)结论与展望 (12)参考文献 (13)附录 (14)1 概述在现代社会，对室内设计而言，窗帘不仅具有遮光作用，更具有美化功能，它不仅可以协调居室的色彩搭配，而且能够柔化空间造型的线条，营造温馨惬意的环境。
现在很多厂家生产的自动窗帘（含门帘）控制系统，都是各种传感器（红外线传感器、风雨信号传感器、温度传感器、烟雾传感器等）、各种报警终端（警灯、警笛、电话报警器、接警控制中心等）、遥控器以及一系列机械传动装置组成的一种具有智能化、人性化、网络化的高科技产品,本设计讲述了由光敏电阻分压器和555定时器构成的施密特触发器设计的自动窗帘。
2．系统方案设计2.1 系统组成框图简易窗帘自动控制电路系统框图如图2-1图2-1 系统组成框图此系统由光信号处理电路、继电器控制电路、直流电机驱动电路、电源电路和直流电机组成。
光信号处理电路主要由光敏电阻和由555定时器组成的施密特触发器构成。
利用光敏电阻阻值随光照强度的增强而减小的特性。
在光敏电阻阻值变化的同时影响由光敏电阻和电位器构成的分压器的电位大小。
把分压器得到的电压值输入555定时器，继而得到一个由光敏电阻控制的电平信号。
继电器控制电路根据555定时器输出的高低电平和BJT的开关特性控制继电器的开闭。
电机控制电路利用继电器的开闭和限位开关控制直流电机的正反转和停转。
2.2 主要单元电路的设计及功能2.2.1 电源电路如图2-2所示是电源电路图2-2 电源电路此电源是一个220V工频电源。
它由变压器、整流桥、前级滤波、三端稳压器和后级滤波组成。
图示的变压器变比是220:9，变压器把220V的交流电压变成9V的交流电压。
整流器的作用是将降低后的工频交流电压变换为直流电压。
在交流的正半周，变压器次级上正下负，电流从正极经D1、负载流回变压器的负极，这样若忽略二极管的导通电压，在负载上得到一个大小与变压器次级相同的电压波形，极性为上正下负；在交流的负半周，变压器次级上负下正，电流从正极经D1、负载流回变压器的负极，这样在负载也得到一个大小与变压器次级相同的电压波形，极性与正半周一样,也为上正下负。
因此在交流信号的正负半周的分别作用下，整流器均输出单极性的脉动电压，该输出的直流成份已大于零经整流后的电压有比较大的波纹。
前级滤波器由大电容C1和小电容C2并联组成，我们知道电容能够滤除交流信号，整流器输出的单极性脉动电压经过该滤波器后，就变成了直流信号了。
大电容C1的作用主要是交流成份和储存电能，小电容C2的作用是滤除高频干扰。
输出的直流电压是不稳定的，它的输出电压值会随着电网电压的波动和负载的轻重而变化，并不适合直接应用于计算机系统和电子电路，因此还必须进行稳压。
图2-3是三端稳压芯片7805的实物图。
图2-3 7805实物图集成稳压器7805是一个固定5V输出的集成三端线性稳压器，是它的实物照片。
它内部有一个类似稳压管的电压基准源，且利用深度负反馈电路将输出稳定控制在5V，在一定范围内不受电网电压和负载轻重的影响。
它的最大输出电流为1A，最高输入电压为36V，输入管脚和输出管脚之间的最大压差为2.5V，最低输入电压为7.5V。
中后级滤波器由C3和C4构成，它的作用是进行进一步的滤波，为防止电源在稳压过程中和负载变化过程中所产生的直流输出电压波动。
2.2.2 光信号处理电路如图2-4所示是光信号处理电路。
图2-4 光信号处理电路此电路由光敏电阻分压器和555定时器构成的施密特触发器组成。
光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；入射光强，电阻减小，入射光弱，电阻增大。
光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。
常用的光敏电阻器硫化镉光敏电阻器，它是由半导体材料制成的。
光敏电阻器的阻值随入射光线（可见光）的强弱变化而变化，在黑暗条件下，它的阻值（暗阻）可达1~10M欧,在强光条件（100LX）下，它阻值（亮阻）仅有几百至数千欧姆。
光敏电阻器对光的敏感性（即光谱特性）与人眼对可见光（0.4~0.76）μm的响应很接近，只要人眼可感受的光，都会引起它的阻值变化。
设计光控电路时，都用白炽灯泡（小电珠）光线或自然光线作控制光源，使设计大为简化。
光敏电阻R3和电位器R2组成分压器。
555定时器的内部构造和引脚如图2-6所示。
图2-5 555定时器内部构造图,引脚分布图及实物图它内部包括两个电压比较器，三个等值串联电阻，一个RS 触发器，一个放电管T 及功率输出级。
它提供两个基准电压VCC /3 和2VCC /3 555 定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制RS 触发器和放电管的状态。
在电源与地之间加上电压，当 5 脚悬空时，则电压比较器C1 的同相输入端的电压为2VCC /3，C2 的反相输入端的电压为VCC /3。
若触发输入端TR 的电压小于VCC /3，则比较器C2 的输出为0，可使RS 触发器置1，使输出端OUT=1。
如果阈值输入端TH 的电压大于2VCC/3，同时TR 端的电压大于VCC /3，则C1 的输出为0，C2 的输出为1，可将RS 触发器置0，使输出为0 电平。
图2-6为555定时器的主要引脚功能。
图2-6 555定时器的主要引脚功能图2-4所示电路中，夜晚来临光线由强变弱时，光敏电阻阻值增大，555定时器第2引脚和第6引脚电位升高，当电位大于23⁄Vcc时555定时器的第3引脚输出高电平；早上光线由弱变强时，光敏电阻阻值逐渐减小，555定时器第2引脚和第6引脚电位降低，当电位小于13⁄Vcc时555定时器的第3引脚输出低电平。
由R5和R6组成的分压器可以调节施密特触发器的回差电压范围。
如图2-7所示是施密特触发器的符号及输入输出波形。
图2-7 施密特触发器符号及输入输出波形施密特触发器是一种特殊的门电路，与普通的门电路不同，施密特触发器有两个阈值电压，分别称为正向阈值电压和负向阈值电压。
在输入信号从低电平上升到高电平的过程中使电路状态发生变化的输入电压称为正向阈值电压，在输入信号从高电平下降到低电平的过程中使电路状态发生变化的输入电压称为负向阈值电压。
正向阈值电压与负向阈值电压之差称为回差电压。
它是一种阈值开关电路，具有突变输入——输出特性的门电路。
这种电路被设计成阻止输入电压出现微小变化（低于某一阈值）而引起的输出电压的改变。
利用施密特触发器状态转换过程中的正反馈作用，可以把边沿变化缓慢的周期性信号变换为边沿很陡的矩形脉冲信号。
输入的信号只要幅度大于vt+，即可在施密特触发器的输出端得到同等频率的矩形脉冲信号2.2.3 继电器控制电路如图2-8所示是继电器控制电路。
图2-8 继电器控制电路继电器控制电路主要由两个开关二极管1N4148、两个电阻、一个NPN三极管和继电器的线圈组成。
其中V o是555定时器的输出端第3引脚。
此电路实现的功能主要是通过555定时器的输出高低电平的不同状态对三极管Q1的影响，继而使得电磁线圈得电或者失电，影响继电器的动作。
当白天时555定时器的输出引脚输出低电平，此时三极管Q1处于截止状态，此时继电器线圈不通电，继电器的常闭触点闭合，常开触点断开。
当晚上时，555定时器第3引脚输出高电平，则三极管Q1处于饱和状态，此时继电器线圈通电，继电器的常闭触点断开，常开触点闭合。
此电路中的D1的作用是保证白天时Q1可靠截止，D2的作用是为了保护继电器。
继电器线圈在通电时储存能量，当继电器突然断电时，线圈两端会产生很大的电压，这样可能会使线圈损坏，线圈串联的元件受到冲击，这时只要在线圈两端加上二极管，便可以使它产生一个回路，使得线圈储存能量放完。
这个二极管在此起续流作用，因此通常称它为续流二极管。
由此，继电器控制电路可以使我们在天亮时常开触点断开，常闭触点接通；晚上常开触点闭合，常闭触点断开。
继而为继电器的开关电路为控制电机的工作做准备。
2.2.4 电机驱动电路电机驱动电路如图2-9所示。
图2-9 电机驱动电路该电路是由限位开关、继电器开关、电机与电容组成。
此电路利用限位开关以及继电器开关的开断来完成电机的正转倒转以及停转。
继电器是一种电控制器件。
它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。
通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
当继电器线圈通电时，继电器常闭开关K2和K4断开，常开触点K 1和K3闭合电流由限位开关流入电机，电机实现正转；当继电器线圈没有电流通过时，继电器常闭触点K2和K4闭合，常开触点K 1和K3，电机实现反转。
当窗帘到达任何一个边框时对应的限位开关断开，电机停止转动。
因此实现电机的正反转和到达边沿停止的目的。
3 元器件选型3.1 变压器变压器是变换交流电压、电流和阻抗的器件，是一种在电子电路，以及电力系统中非常常见的器件，小到收音机，大到我们日常生活中大型电网，用来升压降压的电力变压器等。
变压器的原理是电磁感应技术,变压器有两个分别独立的共用一个铁芯的线圈。
分别叫做变压器的次级线圈和初级线圈。
当一个交流电压( V1)供应至初级绕组的线圈时，由于交流电的强度和极性是不停地正、负交替变化，因此初级绕组的线圈所产生的磁力线数目也不停改变。
由于磁场强度的不断变化，促使缠绕在同一铁芯上的另一端线圈产生感应电动势V2变压器只能改变交流电压,不能改变直流电压,因为直流电流是不会变化的,电流通过变压器不会产生交变的磁场，所以次级线圈只能在直接接通的一瞬间产生一个瞬间电流和电压。
把直流电压强加于变压器上会有烧毁变压器的可能。
3.2 整流桥堆整流桥堆就是由两个或四个二极管组成的整流器件。
桥堆有半桥和全桥两种，半桥又有正半桥和负半桥两种，桥堆的文字符号为UR。
桥堆的基本组成：全桥由四只二极管组成，有四个引出脚。
两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”。
基本原理：整流桥堆产品是由四只整流硅芯片作桥式连接，外用绝缘朔料封装而成，大功率整流桥在绝缘层外添加锌金属壳包封，增强散热。
