ABB滤油机介绍教程

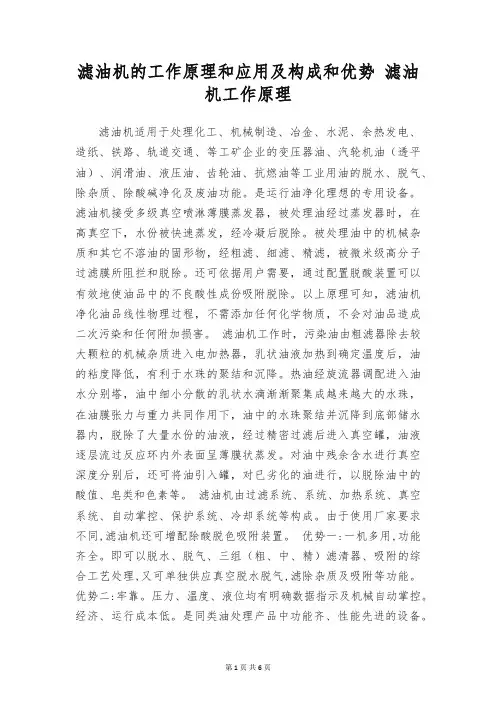

滤油机的工作原理和应用及构成和优势滤油机工作原理滤油机适用于处理化工、机械制造、冶金、水泥、余热发电、造纸、铁路、轨道交通、等工矿企业的变压器油、汽轮机油（透平油）、润滑油、液压油、齿轮油、抗燃油等工业用油的脱水、脱气、除杂质、除酸碱净化及废油功能。

是运行油净化理想的专用设备。

滤油机接受多级真空喷淋薄膜蒸发器，被处理油经过蒸发器时，在高真空下，水份被快速蒸发，经冷凝后脱除。

被处理油中的机械杂质和其它不溶油的固形物，经粗滤、细滤、精滤，被微米级高分子过滤膜所阻拦和脱除。

还可依据用户需要，通过配置脱酸装置可以有效地使油品中的不良酸性成份吸附脱除。

以上原理可知，滤油机净化油品线性物理过程，不需添加任何化学物质，不会对油品造成二次污染和任何附加损害。

滤油机工作时，污染油由粗滤器除去较大颗粒的机械杂质进入电加热器，乳状油液加热到确定温度后，油的粘度降低，有利于水珠的聚结和沉降。

热油经旋流器调配进入油水分别塔，油中细小分散的乳状水滴渐渐聚集成越来越大的水珠，在油膜张力与重力共同作用下，油中的水珠聚结并沉降到底部储水器内，脱除了大量水份的油液，经过精密过滤后进入真空罐，油液逐层流过反应环内外表面呈薄膜状蒸发。

对油中残余含水进行真空深度分别后，还可将油引入罐，对已劣化的油进行，以脱除油中的酸值、皂类和色素等。

滤油机由过滤系统、系统、加热系统、真空系统、自动掌控、保护系统、冷却系统等构成。

由于使用厂家要求不同,滤油机还可增配除酸脱色吸附装置。

优势一:一机多用,功能齐全。

即可以脱水、脱气、三组（粗、中、精）滤清器、吸附的综合工艺处理,又可单独供应真空脱水脱气,滤除杂质及吸附等功能。

优势二:牢靠。

压力、温度、液位均有明确数据指示及机械自动掌控。

经济、运行成本低。

是同类油处理产品中功能齐、性能先进的设备。

优势三:设计结构合理。

便于移动使用或在线使用。

真空滤油机的应用及特点介绍真空滤油机又称真空高效滤油机，是针对各类油浸变压器、油浸电流电压互感器及高压少油断路器，进行现场滤油及补油的产品。

滤油机操作规程一、 目的使员工能够正确的使用滤油机，避免出现安全事故，并达到滤油，加油，吸油的目的。

二、 范围公司生产涉及到的46#液压油的过滤，加油，吸油。

三、 滤油机图示说明3.1滤油机上每个罐体都有功能名称。

3.2管路上有标识液体流通方向。

四、 操作规程4.1滤油机开始使用前基本操作方法4.1.1检查滤油机外观各个部位是否有异常。

4.1.2查看吸油油管和排油油管是否连接可靠，油管是否破损。

4.2滤油机针对（回收桶内）回收油的循环过滤操作方法4.2.1把吸油管的一端插如到回收桶的底面，再把出油管的一端插入到回收桶的顶面。

4.2.2检查吸油管阀门是否打开，出油管阀门是否打开（非常重要），警示：出油管阀门如没有打开会出现系统内压力升高，油泵、真空泵停止运行的现象出现。

如下图所示，4.2.3检查下图两个阀门的开关状态，确保没有同时打开、同时关闭。

警示：如同时打开，会有很少一部分的液压油经过超滤器。

如同时关闭，会出现系统内压力升高，油泵异常停止运行的现象出现。

4.2.3检查完阀门的状态后，把电柜的门打开，把图示的电源开关全部打开。

4.2.5按下油泵启动按钮，检查油泵转动方向是否与标识方向一致。

确认无误后，按下油泵停止按钮。

警示：重新接的总电源线，这项必须进行检测。

4.2.6启动真空泵按钮吸油，吸油过程时刻检查真空分离器视油口是否有油喷射。

4.2.7待真空分离器视油口有油喷射时，打开加热开关，把《测量与设定转换开关》拨到设定位置，检查加热温控器设定温度是否在40～70度范围内，根据油量的污染程度旋转调整旋钮，调整温度，污染越大，温度越高；调整完毕后，把《测量与设定转换开关》拨到测量位置。

4.2.8设备循环过滤，待出油口开始出油时，检查真空分离器视油口喷射是否连续，如果不连续喷射，调整下图阀门适当卸压，使吸油与出油压力达到平衡。

4.2.9根据过滤油品的污染程度，设备循环一段时间后，从下图小放油管阀门处接少许油，滴在干净无黑点的卫生纸上，观察有无黑点杂质存在，如果能够目测到黑点，设备的循环过滤还需要继续过滤。

滤油机操作规程手动操作：开机1、检查真空泵、罗茨泵油位是否正常，各旋转部位是否正常。

2、接电源（用不小于90平方的铜线）3、试电源相序（控制面板上有相序错误显示灯，如果灯亮，则换任意两相电源）4、切换阀门5、将进出油变频器旋到最小，将旋钮切换到手动模试，按下启动按钮。

6、启动真空泵PV1，真空度到达4500Pa时，启动罗茨泵PV2，真空度到达300Pa时，缓慢开启进、出油阀门7、启动进油泵PO1，观察真空分离罐内油位，油位到达观察窗位置时启动输油泵PO2，观察滤芯压力（0~0.5MPa），油位和压力正常后，启动加热器。

8、观察真空罐内油位及泡沫情况，如果正常，再缓慢把进油和出油变频器旋钮调大，进油比出油大一点。

如果泡沫较多，等温度到40度左右时再调进油、出油变频器旋钮。

手动操作：关机关闭加热器，运行5分钟左右，关闭进油泵PO1，关闭罗茨泵PV2，关闭真空泵PV1，关闭进油阀门，待真空罐内油无油后关闭输油泵PO2，关闭出油阀门，再把进油和出油泵变频器旋钮调到最小位置，最后解除真空，关闭电源。

自动操作：开机1、同上1、2、3、4操作步骤2、将进出油变频器旋到最小（25HZ），将旋钮切换到自动模试，按下启动按钮。

3、待真空度到300Pa左右时，打开进、出油阀门。

4、观察真空罐内泡沫情况调节进、出油变频器旋钮。

同上7、8操作步骤。

自动操作：停机按下停止按钮，等待。

待滤油机完全停止后，关闭电源及进出油阀门。

对变压器抽真空：1、旋钮切换到手动模试，按下启动按钮。

2、切换阀门，对滤油机本体进行抽真空，启动真空泵PV1，真空度到达4500Pa时，开启罗茨泵PV2。

3、当滤油机真空抽到极限后，关闭阀门，再关闭罗茨泵。

4、打开抽气阀门对变压器本体抽真空PV1，真空度到达4500Pa启动罗茨泵PV2。

设备运行过程中注意事项：1、检查真空泵、罗茨泵油位情况，油位在观察窗一半左右为宜。

2、观察滤芯压力情况，滤芯压力在（0~0.5MPa），压力过高出现压力报警。

变压器滤油机使用方案引言：变压器是电力系统中常见的设备之一，为了保持其正常运行并延长使用寿命，定期进行维护和保养是至关重要的。

变压器滤油机作为一种常用的设备，可以有效去除油中的污染物，保持变压器油的质量和性能稳定。

本文将介绍变压器滤油机的使用方案，包括使用方法、操作注意事项以及维护保养要点。

一、变压器滤油机的使用方法1. 准备工作在使用变压器滤油机之前，需要进行一些准备工作。

首先，确保变压器滤油机的设备完好，检查滤油机的油泵、滤芯等部件是否正常。

接下来，准备好滤油机所需的滤油纸、滤油布等材料。

同时，需要准备好清洁的容器来接收被过滤的油。

2. 连接与操作将变压器滤油机与待过滤的变压器油箱连接，通过管道将油流经滤油机的滤芯中。

启动滤油机，将油泵打开，使油经过滤芯进行过滤。

根据需要，可以调整滤油机的工作速度和过滤精度。

同时，需要保持滤油机的运转稳定，避免因振动或过高的工作温度对滤油效果产生负面影响。

3. 滤油过程监控在滤油过程中，需要密切监控滤油机的工作情况。

观察油流的颜色和清澈度，确保油经过滤后的效果符合要求。

同时，注意监测滤油机的滤芯寿命，及时更换滤芯以保证过滤效果。

在滤油过程中，还应定期对滤油机进行检查和维护，以确保其正常工作。

二、变压器滤油机的操作注意事项1. 安全注意在使用变压器滤油机时，必须要注意安全。

操作人员应穿戴好个人防护装备，避免与滤油机运转中的部件接触。

同时，需要确保滤油机的电源与地面连接良好，以防止电器事故的发生。

2. 滤油材料使用选择适当的滤油材料对滤油效果具有重要影响。

在选择滤油纸等材料时，应根据变压器油的性质和要求来确定。

同时，需要注意滤油材料的更换周期，定期更换滤芯和滤布，以保证滤油机的正常工作。

3. 滤油机运维变压器滤油机的运维工作也是关键。

首先，要定期清洁滤油机的滤芯和滤布，确保其畅通无阻。

其次，定期检查滤油机的各项部件是否正常运转，避免因故障导致滤油效果降低。

此外，在滤油机的存放和运输过程中，也要注意防潮、防尘和防火。

真空滤油机的使用操作介绍真空滤油机是用于清洗和过滤工业润滑油、液压油和绝缘油等工业油品的一种设备。

本文将介绍真空滤油机的使用操作和注意事项。

1. 真空滤油机的主要组成部分真空滤油机由以下部分组成：•进料泵•进料管•过滤器•滤芯•循环泵•过滤油回流装置•控制器2. 真空滤油机的使用操作流程使用真空滤油机需要按照以下步骤进行：2.1 检查准备工作在正式使用真空滤油机前，需要进行以下准备工作：1.清洗过滤器和滤芯2.检查过滤器和滤芯是否有损坏或老化3.检查泵和管路是否漏油4.确认好处理油品的容器是否放置在合适的位置2.2 打开设备1.开启真空滤油机的电源2.系统自检完毕后，打开循环泵和进料泵2.3 调整进料流量1.调节进料流量，根据油品情况确定调节的进料量、循环流量和置换流量，确保滤芯的状态处于最佳状态2.确定进料泵的运行时间和停机时间，避免空转和过热造成泵的损坏。

2.4 开启真空1.当进料泵运行，过滤器内滤布被逐渐感染后，开启真空2.5 处理油品1.当油品被吸进过滤器内后，对油品的实时监测并进行必要操作和调整，以确保油品滤净2.6 滤芯的事项1.在滤芯残留的油品少于容器的5%时，需要关掉进油泵2.停机后，需要将油品倒出，进行容器的清洗、过滤器的清洗和滤芯的清洗或更换2.7 关机1.关闭循环泵和进油泵，关闭真空2.关闭真空滤油机的电源3. 需要注意的事项•操作前请确认设备的运行状态•操作时请保持设备清洁和环境清洁•操作时切勿用力过大，否则会对滤芯和桶造成损坏•对设备的定期检查、维护、清洗、保养和更换滤芯及消耗品等，都是确保设备正常运行和油品处理得到净化的必备措施4. 总结真空滤油机需要合理的使用和管理才能保证其正常运行，所以我们要求在使用这些设备时，尤其需要注意以下几个方面：•进料流量必须适当，并时刻关注过滤器状态变化•对油品要进行实时监测和必要的操作调整•当滤芯残留油品少于容器的5%时，请关掉进油泵•关机时请确保设备运作正常，并关闭电源希望本文对大家了解真空滤油机的使用操作介绍有所帮助。

扬达牌透平油专用滤油机使用说明书江苏省扬中市协隆电力设备有限公司地址：扬中市新坝镇电话：0511 —8412474 电传：0511--8417656一、用途透平油广泛用于火力，水力发电机组、工业汽轮机组、核电站等。

透平油在机组中的作用主要是润滑、调速和散热冷却等，透平油的好坏，直接影响到机组的安全经济运行，特别是长期运行的汽轮机组，同于高压汽封，电机轴封等严重磨损，卫带间隙或汽封压力调节不当, 引起串汽现象, 以及冷油器泄漏, 造成透平油严重含水, 出现油质浑浊不清或乳化, 加速油质老化,产生皂类,胶质和有机与无机酸,降低油的稳定性和润滑价值, 同进,水分会与油中添加剂作用,促使其分解,导致设备锈蚀。

另一方面同于系统外污染通过轴封和各种孔隙进入，如砂子、尘土、锈渣、碳粒、以及内部金属磨损颗粒、油品氧化产物，也会降低油的粘度，抗泡沫性，破坏油膜、增大摩擦，磨损设备机件，并有可导致调速系统卡涩、失灵、引起局部过热甚至闷车。

乳化油还有可能沉积于调速、循环系统的管路中，生成油泥，使运行油不能畅通流动、起不到良好的润滑、调整、冷却作用，不及时处理可能造成重大事故，严重影响机组的安全经济动行。

它适用于汽轮发电机组，水轮发电机组，工业汽轮机组，核电站，以及各种使用透平油的机组，用以净化不合格的透平油，也可用以净化低粘度的液压油，压缩机油，机械油等。

净化高粘度（100～680cst ）液压油请选我厂GZL型高粘度专用滤油机我厂经营宗旨是“用户第一、质量第一、信誉第一、服务第一、新产品质量实行三包”。

二、主要特点本机采用国内外最新工艺，集重力沉降法，离心分离法，凝聚法，吸附法，真空分离法，压力过滤等优点于一体，比传统的板框压力式滤油机、常规真空滤油机，白土净化装置等综合性能好，脱水与破乳效果好、适用于严重进水，或浑浊乳化的透平油的净化处理，能有效脱去油中水份、酸质、皂类、胶质、色素，以及金属颗粒、砂子、碳粒等机械杂质，使乳状油液变清，该机能与汽轮机组长期同步运行，也不需耗费滤纸。

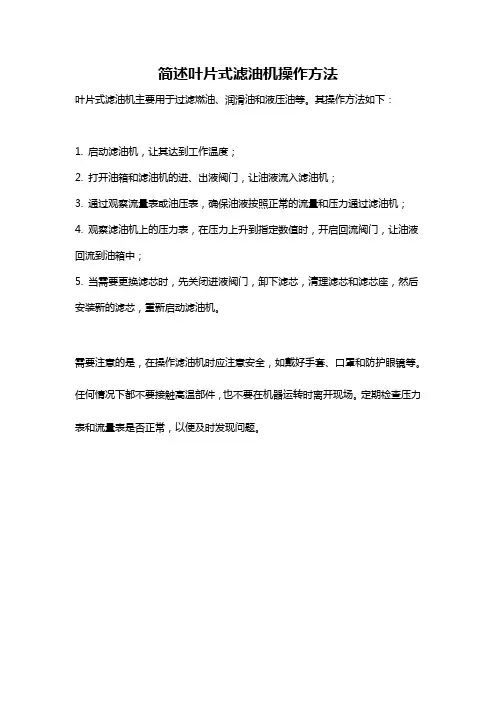

简述叶片式滤油机操作方法
叶片式滤油机主要用于过滤燃油、润滑油和液压油等。

其操作方法如下：
1. 启动滤油机，让其达到工作温度；
2. 打开油箱和滤油机的进、出液阀门，让油液流入滤油机；
3. 通过观察流量表或油压表，确保油液按照正常的流量和压力通过滤油机；
4. 观察滤油机上的压力表，在压力上升到指定数值时，开启回流阀门，让油液回流到油箱中；
5. 当需要更换滤芯时，先关闭进液阀门，卸下滤芯，清理滤芯和滤芯座，然后安装新的滤芯，重新启动滤油机。

需要注意的是，在操作滤油机时应注意安全，如戴好手套、口罩和防护眼镜等。

任何情况下都不要接触高温部件，也不要在机器运转时离开现场。

定期检查压力表和流量表是否正常，以便及时发现问题。

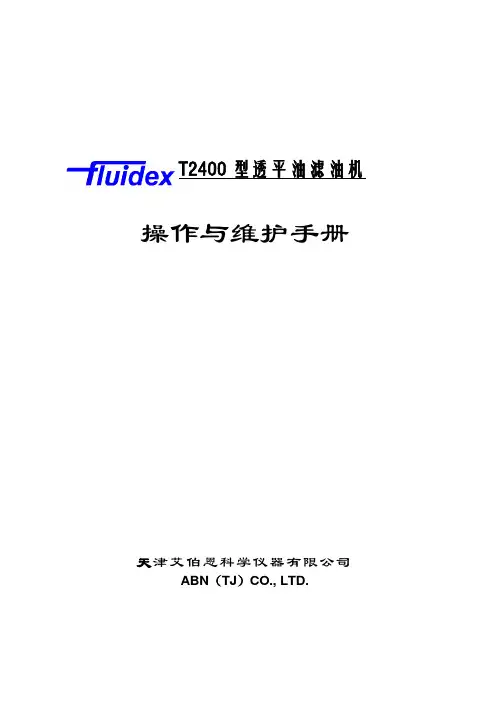

T2400型透平油滤油机操作与维护手册天津艾伯恩科学仪器有限公司ABN（TJ）CO., LTD.目录1．简介2．设备规格3．安装4．操作4.1 启动与停止4.2 运行描述5．维护6．操作要领7．图示7.1 系统流程图7.2 电路控制图7.3 电控箱布线图7.4 电控箱面板图7.5 面板布线图8．常见故障现象及排除方法本手册提供T2400型透平油滤油机的操作和维护指导，以及相关技术数据、图纸。

2.设备规格额定流量2400L/H输入电源380/3/50Hz电流35A电机功率 2.2Kw加热器功率13.5KW (W05×9)第一级过滤器型号W310×2前级过滤器型号EP1×2后级过滤器型号EP3×2聚结器EC2×2分离器ES2×1进出口径DN40外形尺寸1250×1000×1500重量600Kg1) 设备四轮落地安放平稳。

2) 连接管路到滤油机。

3) 连接电源到滤油机电控箱上，测试电机转动方向，若反向则调整相序。

4.操作4.1 启动与停止启动：1)打开滤油机进、出油阀V1，V2，旁通阀1、2开。

压力控制阀V3适当略开。

手动放气阀关闭，手动排水阀关闭，放油口关闭。

2)目测检查所有管路，各手动阀门是否开启正确，有无异常现象。

3)闭合电源开关，电源指示灯亮。

4)闭合进油泵开关K1，加热器开关K2。

加热器正常情况下无需使用，在需要进一步去除油中气体、水分时使用。

5) 按下启动键(此按键按下后，手抬开、按键自锁、指示灯亮、正常工作；再按下，手抬开、按键抬起、指示灯灭、停止断开。

以下各键使用情况均与此键相同)6)按下进油泵启动键，进油泵启动、运行。

7)调节压力控制阀V3，使设备在正常压力下运行。

8)当前级过滤器、后级过滤器中的油未充满时，打开手动放气阀放气，见油后关闭。

9）需要除游离水、除杂质时，旁通阀1、2开。

此状态为基本使用状态。

滤油机操作注意事项
一、准备工作：
1、检查油泵、真空泵是否能转动（手动）
2、打开电控箱，紧固所有螺钉。

3、连接进出油管，检查真空泵油是否足够，或是否需要更换。

4、排尽储油箱中的游离水，若油中杂质太多，需进行预处理。

二、操作规程：
1、启动电源，若报警则进线相序接反，需任意两相线调换。

2、启动真空泵，打开进油阀，2分钟后看真空罐中液位是否到高位。

（严
禁在未启动真空泵时单独运行罗茨真空泵。

）
3、打开出油阀，再启动油泵。

4、停机：先停加热器，5分钟后停真空泵，打开进气阀，1分钟后停油泵，
再关闭电源。

三、日常维护：
1、设备长时间停用，应放尽机内存油，再关闭所有阀门。

2、报警停机应卸除精滤罐压力，再清洗或更换精滤芯；拒绝将精滤芯装入
粗滤罐。

3、对于旋片真空泵：
1）、真空泵油每月更换（国产泵用1#或0#专用真空泵油，进口泵用壳
牌15A真空油泵油，或按真空泵使用说明书操作）。

2）、处理含水太多油液，真空泵油需每月更换。

3）、每次开机前检查真空泵油位并用手转动真空泵，再启动真空泵。

●动力变压器油的现场带电过滤●高压变压器油的高效优质净化●废变压器油的回收优质再生利用●其它低粘度润滑油的高效优质净化ZL系列高效真空滤油机使用说明书重庆万美机电有限公司重庆万美滤油机研究所研制（使用本机前请先详阅此说明书）前言感谢您使用万美牌滤油机。

您能成为我们的用户，接受我们的服务，是我们莫大的荣幸。

为了使您尽快熟练地正确操作、使用万美牌滤油机，达到理想的滤油效果，我们随机配备了内容详细的使用说明书。

另外还有随机零配件，内容视具体机型而定。

在第一次安装和使用之前，请务必仔细阅读随机配送的所有资料，这会有助于您更好地使用万美滤油机。

如因您未按照所配资料的要求而操作，由此引起的任何损失，万美有限公司将不承担责任。

如您对本说明书未提出书面异议，则表明您默示同意本说明书的全部内容。

为了满足用户所提出的特殊要求或万美在技术上的不断创新，我们会对滤油机做一些改进，这样可能产生设备实物与设备使用说明书在某些细节上不一致的情况。

对这种情况，我们会加装一些说明资料来弥补这些不一致。

万美和万美标徽已经在中华人民共和国商标局注册。

本说明书中的信息如有变动，恕不另行通知。

版权所有，翻版必究。

未经重庆万美机电有限公司书面许可，不准以任何方式对本说明书进行复制。

在编写本说明书时难免会有错误和疏漏之处，请多加包涵并热切欢迎您的指正。

如果您在使用万美牌滤油机的过程中遇到什么困难和发现什么问题，请打我们的服务热线。

服务热线为：023——68929189。

谢谢您的合作。

公司简介重庆万美机电有限公司是专业从事滤油净化设备开发制造的高新技术企业，已获得多项专利、专有证书和荣誉证书，在业内率先通过I S O9001国际质量保证体系认证。

万美公司汇聚了一大批科技人才和专业生产技术人员，公司成员70%具备大专以上学历，由分离工程专家及油品分析工程师领导组成的滤油技术研发中心，长期致力于滤油净化技术的研究与开拓，根据各种油液的性质和用途，针对性地研制出28大系列200多个品种的滤油设备，满足了各个行业对各种油品的过滤净化需要。

电厂滤油机操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 准备工作检查滤油机的各个部件是否完好，如油泵、过滤器、油管等。

润滑油滤油机是怎样操作的及操作规程润滑油滤油机是怎样操作的？润滑油滤油机在使用操作时，应严格依照规定执行，确保工作顺当进行：1、将滤油机接好电源，连接好进出油管，按工艺流程图，分别关闭全部与外界相连的阀门（1、9、10、13、16、17），开启2和4（或3和5，分别使用二个初滤器，也可同时使用。

）、6、19阀门，使其形成滤油通路。

2、启动真空泵，当真空度达到—0.07Mpa时，缓慢开启进油阀1，使油液渐渐流入滤油机内。

3、察看真空分别器上的油位，当油位达到浮球掌控点时，开启出油球阀12和19、4、启动油泵（注意：必需保证出油阀门在打开的情况下，才能启动油泵，否则易造成爆管不安全。

），油液即从出油口排出，从而使滤油机形成循环过滤。

调整进油球阀1，使其进出油量达到基本平衡后，即由液位掌控仪自动掌控。

5、当油液通过滤油机形成正常循环过滤后（即进出油量达到平衡后），即可开启加热器。

将温控仪设定在45～70℃之间（依据需要而定），使其油液进行恒温加热，保障真空分别器正常脱气、脱水。

6、当滤油机完全工作正常后，开启冷却器上的风扇，使强风冷却系统开始工作，保障过滤的水蒸气、气体冷却沉淀于冷却器中的储水器中。

7、通过一段时间的运行，可在滤油机取样阀处取样化验。

8、若油液含水量较大并形成乳化状态，即乳化油时，可通过开启球阀7，然后关闭球阀6，使其通过分水器破乳化、脱水。

9、若需进行深度处理的油液，可适当加入确定量的助滤剂，使过滤后的油液更加清亮透亮。

滤油机操作规程准备工作1、正确穿戴好劳保用品。

2、风险识别：做好安全隐患识别并订立消减措施，谙习操作步骤，明确操作人员和监护人。

3、工具准备：加油壶1个，300mm管钳1把， 150mm平口、梅花起子各1把，验电器1支，绝缘手套1副，污油水回收桶1个，细纱布适量，记录笔，记录纸。

操作步骤1、滤油前检查首先检查真空泵润滑油油位是否在油标1/2～2/3处。

按泵旋转方向盘泵检查真空泵、齿轮油泵有无卡阻现象。
