一、工程概况本酒店工程水电安装工程主要包括：给排水工程、强电工程、弱电工程。
工程范围包括客房、餐厅、会议室、走廊、电梯间、卫生间等区域。
施工过程中，需确保工程质量和进度，满足酒店使用需求。
二、施工准备1. 材料准备：根据设计图纸和规范要求，选购符合国家标准的电线、电缆、管道、阀门、水龙头、洁具、灯具等材料。
2. 工具准备：准备电线剥皮器、电钻、切割机、扳手、螺丝刀、焊接机、测试仪等工具。
3. 人员准备：组织施工队伍，明确各工种职责，进行技术交底和安全教育。
三、施工工艺1. 给排水工程（1）管道安装：按照先地下后地上、先主管后支管的顺序进行。
管道固定牢固，坡度合理，无渗漏。
（2）设备安装：洁具、水龙头等设备安装牢固，接口严密，无渗漏。
（3）管道试压：给排水管道安装完成后，进行水压试验，确保管道无渗漏。
2. 强电工程（1）线路敷设：按照设计图纸，敷设强弱电线缆，确保线路布局合理、安全。
（2）配电箱安装：配电箱安装牢固，位置正确，接线规范，箱体内部整洁。
（3）灯具安装：灯具安装牢固，高度符合规范要求，光源、开关、插座等设备功能正常。
3. 弱电工程（1）网络布线：按照设计图纸，敷设网络线缆，确保网络覆盖范围广、传输速度快。
（2）电话线布线：按照设计图纸，敷设电话线缆，确保电话通信畅通。
（3）监控系统安装：安装摄像头、报警器等设备，确保酒店安全。
四、质量控制1. 材料检验：严格把关材料质量，确保所用材料符合国家标准。
2. 施工过程检验：对施工过程进行监督检查，确保施工质量。
3. 竣工验收：按照设计图纸和规范要求，进行竣工验收，确保工程质量。
五、安全措施1. 施工人员必须佩戴安全帽、手套等防护用品。
2. 施工现场设置警示标志，防止人员误入危险区域。
3. 施工过程中，注意用电安全，防止触电事故发生。
4. 施工完成后，及时清理施工现场，确保环境卫生。
六、进度安排1. 给排水工程：30天2. 强电工程：40天3. 弱电工程：30天4. 竣工验收：20天总计：120天通过以上施工方案，确保酒店工程水电安装工程顺利进行，为酒店的正常运营提供保障。
酒店水暖工程施工方案1. 酒店水暖工程概述酒店水暖工程是指酒店用水系统以及相关设备的安装、调试、维护和保养工作。
确保酒店水暖系统正常运行和满足用户需求，是保障酒店服务质量和提升酒店形象的重要工作。
酒店水暖工程的施工方案应该考虑酒店的整体规划、设备选型、管道布局、施工工艺、安全防护等方面，以确保施工质量和工期进度。
2. 施工前期准备工作2.1 工程人员培训在施工前期，应该对参与水暖工程施工的人员进行相关技术培训，包括安全生产知识、施工工艺、使用和维护设备等方面的培训。
目的是确保施工人员具备必要的技能和知识，提高施工的安全性和质量。
2.2 施工图纸设计在进行施工前期准备工作时，应对酒店的水暖系统进行详细的勘察和设计。
根据实际情况制定施工图纸，确保施工的合理性和可操作性。
施工图纸应包括水暖系统的布局设计、管道连接方式、设备位置等细节，以便施工人员进行施工。
2.3 设备采购在开始施工前，需要对水暖系统所需的设备进行采购。
根据施工图纸和实际需要，选择适合酒店用水系统的设备，包括水泵、管道、阀门、水槽等。
在选择设备时，应充分考虑设备的性能、质量和价格，以确保施工的顺利进行。
3. 施工过程管理3.1 施工队伍组织在施工过程中，需要合理组织施工队伍，确保施工人员的数量和技能能够满足施工的需要。
要对施工队伍进行合理的管理和分工，明确责任和工作任务，以确保施工质量和工期进度。
3.2 安全防护在施工过程中，需要重视安全防护工作，对施工现场进行有效管理和监督，确保施工人员严格遵守安全操作规程，佩戴好安全防护用具，杜绝安全事故的发生。
同时，要对施工现场进行定期检查和整改，及时消除安全隐患，保障施工人员的人身安全。
3.3 施工质量控制在施工过程中，需要对施工质量进行严格把控，确保施工方案的实施符合要求。
对施工材料和设备进行检查和验收，确保其符合标准和规定。
对施工工艺和工程质量进行监督和检查，及时发现和解决施工中的问题和缺陷。

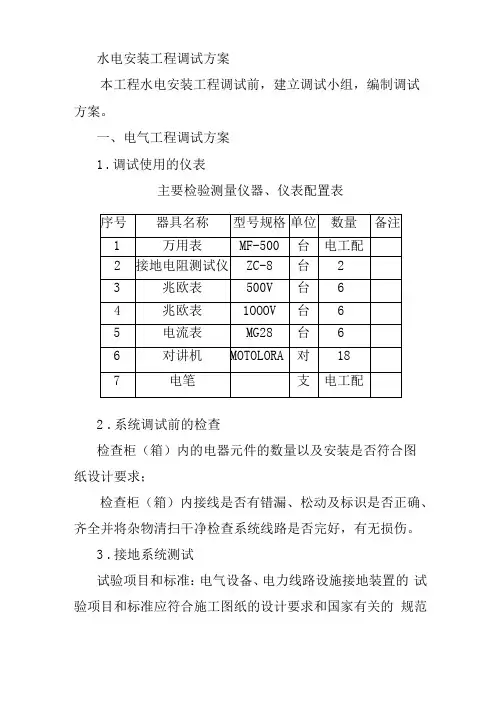

水电安装工程调试方案本工程水电安装工程调试前，建立调试小组，编制调试方案。
一、电气工程调试方案1.调试使用的仪表主要检验测量仪器、仪表配置表2.系统调试前的检查检查柜（箱）内的电器元件的数量以及安装是否符合图纸设计要求；检查柜（箱）内接线是否有错漏、松动及标识是否正确、齐全并将杂物清扫干净检查系统线路是否完好，有无损伤。
3.接地系统测试试验项目和标准：电气设备、电力线路设施接地装置的试验项目和标准应符合施工图纸的设计要求和国家有关的规范规定。
接地电阻的方法：现场测量接地装置的接地电阻时，采用专用的接地电阻测试且电阻测试仪应有国家规定的有效范围期内。
其测量方法可按电阻仪的说明和要求方法进行操作。
电级的位置：测量接地电阻时，对电极布置方法的要求如下：测量配电所接地体的接地电阻时，各测量电极间可成直线布置：测量大型接地体的接地电阻时或要求消除引线互感对测量的干扰时，各测量电极间作三角形布置。
测量接地电阻的注意事项：测量接地装置的接地电阻时，应注意以下几点：雨后土壤潮湿时，不宜测量接地电阻; 测量时，电压极与电流极插入土壤的位置，应远离地下金属管道、电缆线路以及其他等较大的金属体。
4.动力配电箱、电源箱的检测与试验对配电箱、电源箱进行外观检验，确保其在运输、安装过程没有受到破坏，有关标色、标志是否正确齐全。
根据相关设计图纸，检查箱内元件的规格型号是否齐全、准确，接线是否牢固，有关编号是否齐全正确，并做好相关记录。
低压电器的试验：电压线圈动作值校验。
短时工作的合闸线圈应（85-110%）UF范围内，分励线圈应在（75-110%）范围内均能正常工作。
用电动机式液压、气压传动方式操作的电器，除产品另有规定外，当电压液压或气压在（85-110%）额定范围到内，电器应可靠工作：各类过流脱机器无压和分励脱机器，延时装置，应按设计要求进行整定，其整定值误差不得超过产品的标准误差值。
5.动力和照明配电线路及控制线路检查和测试工程测量线路绝缘电阻的要求如下：500V以下1OOV以上的电力线路，应采用500V兆欧表进行测量；500V以上的电力线路，采用1000V兆欧表进行测量。

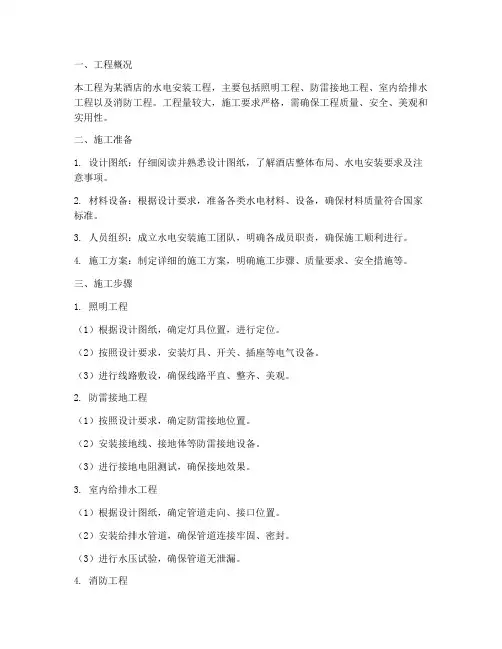

一、工程概况本工程为某酒店的水电安装工程，主要包括照明工程、防雷接地工程、室内给排水工程以及消防工程。
工程量较大，施工要求严格，需确保工程质量、安全、美观和实用性。
二、施工准备1. 设计图纸：仔细阅读并熟悉设计图纸，了解酒店整体布局、水电安装要求及注意事项。
2. 材料设备：根据设计要求，准备各类水电材料、设备，确保材料质量符合国家标准。
3. 人员组织：成立水电安装施工团队，明确各成员职责，确保施工顺利进行。
4. 施工方案：制定详细的施工方案，明确施工步骤、质量要求、安全措施等。
三、施工步骤1. 照明工程（1）根据设计图纸，确定灯具位置，进行定位。
（2）按照设计要求，安装灯具、开关、插座等电气设备。
（3）进行线路敷设，确保线路平直、整齐、美观。
2. 防雷接地工程（1）按照设计要求，确定防雷接地位置。
（2）安装接地线、接地体等防雷接地设备。
（3）进行接地电阻测试，确保接地效果。
3. 室内给排水工程（1）根据设计图纸，确定管道走向、接口位置。
（2）安装给排水管道，确保管道连接牢固、密封。
（3）进行水压试验，确保管道无泄漏。
4. 消防工程（1）根据设计图纸，确定消防设备位置。
（2）安装消防设备，确保设备运行正常。
（3）进行消防系统测试，确保系统功能齐全。
四、质量要求1. 材料设备：选用符合国家标准的水电材料、设备，确保质量。
2. 施工工艺：严格按照施工规范进行施工，确保施工质量。
3. 线路敷设：线路平直、整齐、美观，无裸露电线。
4. 接地电阻：接地电阻符合国家标准。
5. 系统功能：各系统运行正常，功能齐全。
五、安全措施1. 施工现场：设置安全警示标志，确保施工安全。
2. 高空作业：佩戴安全带，防止坠落。
3. 电气作业：穿戴绝缘手套、绝缘鞋，防止触电。
4. 施工人员：进行安全教育培训，提高安全意识。
六、施工进度根据工程实际情况，制定合理的施工进度计划，确保工程按时完成。
七、施工验收1. 施工完成后，进行自检、互检，确保工程质量。

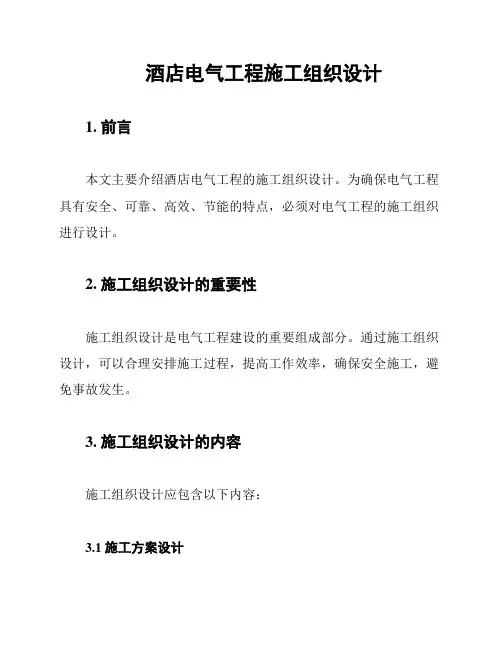

酒店电气工程施工组织设计
1. 前言
本文主要介绍酒店电气工程的施工组织设计。
为确保电气工程具有安全、可靠、高效、节能的特点，必须对电气工程的施工组织进行设计。
2. 施工组织设计的重要性
施工组织设计是电气工程建设的重要组成部分。
通过施工组织设计，可以合理安排施工过程，提高工作效率，确保安全施工，避免事故发生。
3. 施工组织设计的内容
施工组织设计应包含以下内容：
3.1 施工方案设计
依据工程图纸及技术规范，制定施工方案，其中包括工艺流程、施工方法、材料选用、设备配置及检修方式等。
3.2 工程人员配置
依据工程规模与工期，制定合理的人员配置方案；对施工人员
进行专业技能培训，提高工作技能。
3.3 安全防护设计
制定完善的安全防护方案，确保电气工程施工过程中人员和财
产的安全；在施工现场设立安全防护设施。
3.4 施工进度安排
依据工程规模和面积，制定合理的施工进度安排，确保按照计
划完成工程建设。
4. 结束语
酒店电气工程的施工组织设计，必须遵循安全第一、质量第一、效率第一的原则，以确保电气工程的施工过程顺利完成，让酒店电
气工程设施更具有安全、可靠、高效、节能的特点。
因此，施工组
织设计是电气工程建设中不可或缺的一环。

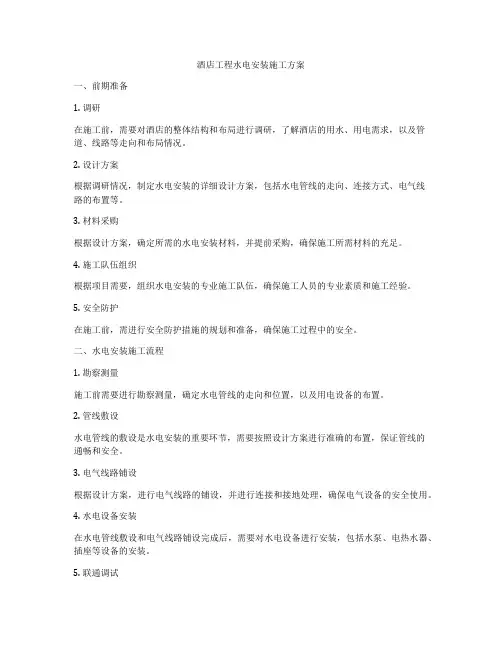

酒店工程水电安装施工方案一、前期准备1. 调研在施工前，需要对酒店的整体结构和布局进行调研，了解酒店的用水、用电需求，以及管道、线路等走向和布局情况。
2. 设计方案根据调研情况，制定水电安装的详细设计方案，包括水电管线的走向、连接方式、电气线路的布置等。
3. 材料采购根据设计方案，确定所需的水电安装材料，并提前采购，确保施工所需材料的充足。
4. 施工队伍组织根据项目需要，组织水电安装的专业施工队伍，确保施工人员的专业素质和施工经验。
5. 安全防护在施工前，需进行安全防护措施的规划和准备，确保施工过程中的安全。
二、水电安装施工流程1. 勘察测量施工前需要进行勘察测量，确定水电管线的走向和位置，以及用电设备的布置。
2. 管线敷设水电管线的敷设是水电安装的重要环节，需要按照设计方案进行准确的布置，保证管线的通畅和安全。
3. 电气线路铺设根据设计方案，进行电气线路的铺设，并进行连接和接地处理，确保电气设备的安全使用。
4. 水电设备安装在水电管线敷设和电气线路铺设完成后，需要对水电设备进行安装，包括水泵、电热水器、插座等设备的安装。
5. 联通调试在水电设备安装完成后，需要进行联通调试，测试水电设备的使用效果和安全性，确保施工质量。
三、施工注意事项1. 安全规范施工中需严格遵守相关安全规范，保证施工过程中的安全，做好施工现场的安全防护工作。
2. 施工质量施工中需保证质量，严格按照设计方案进行施工，确保水电设备的安全使用。
3. 进度控制在施工过程中需要控制好施工进度，确保按时完成水电安装工程，保证酒店整体工程的进度。
4. 现场管理施工现场需进行严格管理，保持施工场地的整洁与秩序，减少安全事故的发生。
5. 现场协调水电安装施工过程中，需与其他工程施工方案进行协调及沟通，确保工程进程的顺利进行。
四、施工验收1. 施工结束水电安装工程完成后，需组织相关人员对施工现场进行验收，确保工程质量和安全。
2. 工程验收对水电安装工程进行验收，检查水电管线的接头是否牢固，电气设备的安装是否符合规范等。

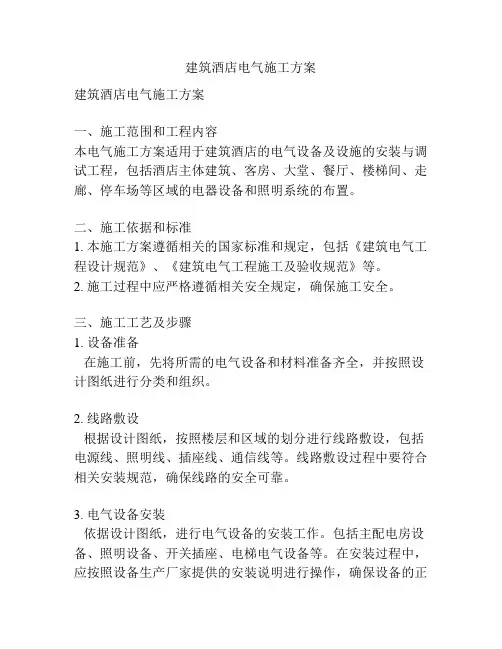

建筑酒店电气施工方案建筑酒店电气施工方案一、施工范围和工程内容本电气施工方案适用于建筑酒店的电气设备及设施的安装与调试工程，包括酒店主体建筑、客房、大堂、餐厅、楼梯间、走廊、停车场等区域的电器设备和照明系统的布置。
二、施工依据和标准1. 本施工方案遵循相关的国家标准和规定，包括《建筑电气工程设计规范》、《建筑电气工程施工及验收规范》等。
2. 施工过程中应严格遵循相关安全规定，确保施工安全。
三、施工工艺及步骤1. 设备准备在施工前，先将所需的电气设备和材料准备齐全，并按照设计图纸进行分类和组织。
2. 线路敷设根据设计图纸，按照楼层和区域的划分进行线路敷设，包括电源线、照明线、插座线、通信线等。
线路敷设过程中要符合相关安装规范，确保线路的安全可靠。
3. 电气设备安装依据设计图纸，进行电气设备的安装工作。
包括主配电房设备、照明设备、开关插座、电梯电气设备等。
在安装过程中，应按照设备生产厂家提供的安装说明进行操作，确保设备的正常运行。
4. 灯具安装和调试对于酒店空间中的照明系统，根据设计图纸的要求，进行灯具的安装和调试工作。
包括落地灯、吊灯、壁灯等。
在安装和调试过程中，应注意保护好灯具，避免损坏。
5. 消防设备安装按照设计图纸的要求，进行消防设备的安装。
包括自动喷水灭火系统、火灾报警系统等。
在安装过程中，应保证设备的安装位置合理，确保设备的正常使用。
6. 电器设备调试完成电器设备的安装后，对设备进行调试工作，包括主配电房的上、下电路调试，照明系统的调试，开关插座的检测等。
确保设备的正常运行和安全使用。
四、施工安全措施1. 施工过程中，应设立专人负责施工现场安全管理，确保施工作业人员的安全。
2. 施工现场应设置消防设备，并保持通道畅通，确保施工人员的安全疏散。
3. 施工作业人员应佩戴相应的个人防护装备，如安全帽、工作服、防滑鞋等。
4. 施工作业前需对设备和施工场地进行安全检查和测试。
五、施工进度和质量控制1. 施工进度应按照项目计划进行，逐步完成各个施工阶段。

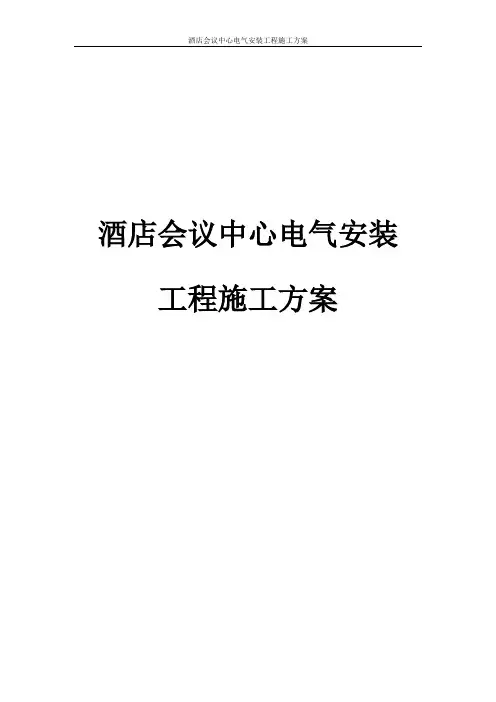

酒店会议中心电气安装工程施工方案一、照明、动力1、预留、预埋认真熟悉电施设计施工图和技术交底，找准部位，密切配合结合，根据电施设计施工图及施工工艺标准和电施作业指导书的要求进行电气预埋管、箱（盒）的施工配合；预埋电管在施工前应按要求对管道内壁进行除锈，其具体方法如下：用钢丝刷，两头各绑一根铁丝，穿过管子，来回拉动钢丝刷清除,除锈后的钢管内灌刷红丹漆晾干备用。
大于Ф32的钢管须采用液压（电动）弯管机弯制或采用成品弯头。
≤Φ25的钢管可采用弯管器弯制。
钢管弯曲处不应出现凹凸和裂缝，弯扁程度不应大于管外径的10%。
对钢管的允许弯曲半径应符合以下标准：（见下页表）钢管之间的连接采用套管连接。
套管长度为连接管外径的1.5-3倍；连接管的对口处应在套管的中心，焊口应焊接牢固、严密。
为保证开关、插座盒预埋成活率，在各开关、插座盒的位置预埋自制木盒，并根据不同功能或系统做好标识；盒内用泡沫塑料填充，以保证工程施工质量。
对于地面插座盒预埋时，应将盒口留出砼面1.5～2cm，以便于后期施工时依靠地插座本身可调余量与地面找平。
预埋钢管的砼保护层不小于20mm。
施工完毕后，应将管口用木塞等进行封堵。
对于较长的管路应在管内穿好铁丝或增设转线盒，以便于日后穿线。
2、明配管安装(1)、明配管一般采用吊架敷设，钢管采用螺纹连接，先放线定位安装好吊架，后将管子固定在吊架上，要求横平竖直。
预应力楼板处的支架应采用预埋的固定形式。
(2)、钢管管卡间的最大距离如下：(3)、管内无毛刺及杂物，管口平整光滑并与箱（盒）连接时，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2～3扣。
(4)、钢管接头及灯头盒等处均采用2.5mm2的多股铜芯导线和专用接地线卡进行可靠的跨接接地。
(5)、灯头盒与灯具之间采用金属软管保护导线，金属软管两端均用塑料锁紧接头连接。
金属软管长度不宜大于1m，且金属软管金属软管不应退绞、松散，中间不应有接头, 金属软管弯曲半径不应小于软管半径的6倍,金属软管应可靠接地，且不得作为电气设备的接地导体；3 、桥架安装(1)、验收施工现场，开箱检查清点桥架及零配件。
一、工程概况本工程为某酒店水电安装工程，主要包括酒店客房、餐厅、会议室、娱乐设施等区域的给排水、强电、弱电系统的安装。
工程要求按照国家相关标准和规范进行施工，确保工程质量、安全、环保、节能。
二、施工总体方案与部署1. 施工准备（1）组织施工队伍，明确施工人员职责和任务。
（2）熟悉设计图纸，了解工程概况、施工工艺和材料要求。
（3）编制施工组织设计，明确施工进度、质量、安全、环保等要求。
2. 施工流程（1）给排水工程：管道安装、管道试压、管道冲洗、管道防腐和保温、卫生器具安装。
（2）强电工程：线路敷设、箱柜安装、灯具开关插座安装、送配电系统调试。
（3）弱电工程：电话线路、网络线路、监控系统、背景音乐系统等安装。
3. 施工顺序（1）先进行给排水工程，再进行强电工程，最后进行弱电工程。
（2）先进行地下管道安装，再进行地上管道安装。
（3）先进行隐蔽工程，再进行暴露工程。
三、技术措施1. 给排水工程（1）给水管道：选用优质给水管材和管件，管道安装牢固，横平竖直，接口严密无渗漏。
（2）排水管道：管道安装牢固，坡向正确，部件齐全，接口严密无渗漏，管道畅通、无堵塞。
（3）卫生器具安装：卫生器具安装牢固，与墙地面接缝严密、平行；器具表面洁净无污染、破损、渗漏。
2. 强电工程（1）线路敷设：采用合格电缆，线路敷设合理，符合规范要求。
（2）箱柜安装：箱柜安装牢固，位置正确，部件齐全，箱体开孔与导管管径适配。
（3）灯具开关插座安装：灯具开关插座安装牢固，与墙地面接缝严密、平行。
3. 弱电工程（1）电话线路：采用合格电话线，线路敷设合理，符合规范要求。
（2）网络线路：采用合格网络线，线路敷设合理，符合规范要求。
（3）监控系统：安装牢固，与设备连接紧密，功能齐全。
四、质量保证措施1. 严格遵循国家相关标准和规范进行施工。
2. 加强施工过程中的质量检查，确保工程质量。
3. 对施工过程中发现的问题及时整改，确保工程质量。
4. 完成工程后进行验收，确保工程质量达到设计要求。

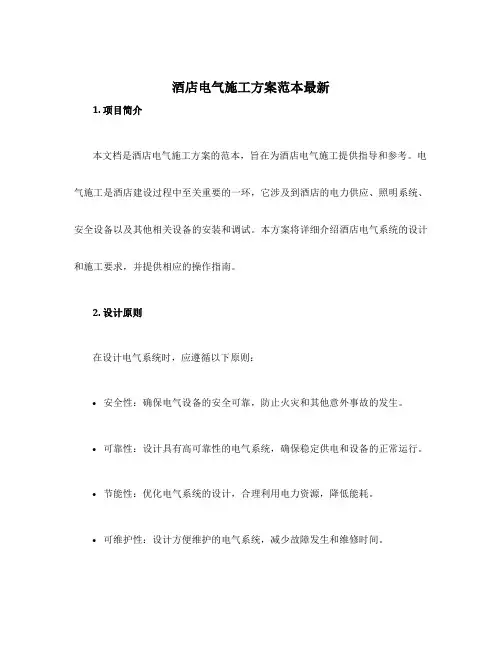

酒店电气施工方案范本最新1. 项目简介本文档是酒店电气施工方案的范本，旨在为酒店电气施工提供指导和参考。
电气施工是酒店建设过程中至关重要的一环，它涉及到酒店的电力供应、照明系统、安全设备以及其他相关设备的安装和调试。
本方案将详细介绍酒店电气系统的设计和施工要求，并提供相应的操作指南。
2. 设计原则在设计电气系统时，应遵循以下原则：•安全性：确保电气设备的安全可靠，防止火灾和其他意外事故的发生。
•可靠性：设计具有高可靠性的电气系统，确保稳定供电和设备的正常运行。
•节能性：优化电气系统的设计，合理利用电力资源，降低能耗。
•可维护性：设计方便维护的电气系统，减少故障发生和维修时间。
电气施工包括以下几个主要步骤：3.1 工程准备阶段•了解酒店的用电需求，并确定相应的电气装置。
•制定工程进度计划，明确施工任务和时限。
•确定所需材料和设备，并进行采购准备。
•召集电气施工队伍，协调各方资源。
3.2 设计方案阶段•根据酒店的需求和相关标准，设计电气系统的蓝图。
•确定电气线路布置和设备安装位置。
•编制施工图纸和材料清单。
•进行电气线路的敷设、接线和穿线管的安装。
•安装电气设备，包括开关、插座、照明设备等。
•进行电气设备的调试和检测，确保正常运行。
•完成电气线路的绝缘测试和保护装置的校验。
•进行系统联调和整体测试。
3.4 完工验收阶段•进行电气安全检查和隐患排查。
•检验电气系统的各项功能和性能。
•编制电气施工总结和技术文档。
•进行竣工验收和交付。
4. 施工要求在施工过程中，应满足以下要求：•严格遵守相关的电气安全规范和标准。
•使用合格的电气材料和设备，并确保其质量。
•保持施工区域的清洁和整洁。
•保护已经完成的施工部分，防止损坏和污染。
•合理安排施工人员的工作时间和轮换，确保施工进度。
•完善施工记录和日志，及时记录施工情况和问题处理过程。
5. 操作指南本部分将提供一些操作指南，以帮助施工人员进行电气安装和调试：•安装电线时应遵循正确的接线方法和规范，确保电线的可靠连接。
施工组织设计第七章调试方案1、调试目的规范电气系统调试，保证所有需要调试的项目不漏项和调试程序的准确，以便达到电气系统调试工作快捷、安全、稳妥及满足合同要求。
2、调试项目2.1线路测试2.2低压配电柜、屏、箱调试2.3照明灯具送电试火2.4动力系统送电测试与调整3、准备工作3.1调试过程中使用的仪器、仪表、机具。
调试专用设备施工组织设计注：我司调试队使用仪表均采用标准电压表、电流表为0.5级，压力表0.4级，穿芯互感器0.5级。
所有测试表计由省计量局检验合格。
3.2调试前检查项目（1）检查屏箱内外有关杂物，灰尘；屏箱内接线有无错误，遗漏、松动、施工组织设计标识是否正确、齐全；（2）检测有无短路，接地现象，特别注意电压互感器不能短路，电流互感器不能开路；（3）检查交直流回路，强、弱电回不能混淆，不能共管、共槽、共线束；（4）检查柜内外仪表、元件有无损坏，错漏。
4、主要调试内容4.1线路测试系统在正式送电前，应对线路进行测试，包括线路的耐压试验、绝缘试验和低压电器的检验。
（1）电线、电缆绝缘测试包括：●检查电线、电缆技术指标是否符合合同要求。
●检查电线条数、电缆芯数是否符合图纸要求。
●测量电线、电缆的连续性。
●用摇表测量电线、电缆的绝缘电阻，包括，相间、相零、相地、零地等项检测内容。
将检测结果填入《电气设备绝缘检查记录》。
（2）对地线进行接地测试。
●送电后对电缆进行相序测试（保证A相为黄色、B相为绿色、C相为红色）。
●按《电缆线路分项工程质量检验评定表》、《配管及管内穿线分项工程质量检验评定表》进行有关的质量检查和验收评定。
4.2低压配电柜、屏、箱调试（含照明、动力）（1）配电柜、配电箱功能测试步骤●对配电柜、配电箱进行外观检验，确保其在运输、安装过程中没有受到破坏，有关标签、标志是否正确和齐全。
●根据有关设计图纸，检查配电柜、配电箱内部元件的规格型号是否准确无误、支架与元器件是否安装和连接牢固、端子排接线和元件配线是否整齐完好、有关编号是否齐全正确。
●清除内部灰尘和油污。
●检查配电柜、配电箱、机电监控设备一次回路和二次回路是否连接正确，电缆、控制线连接是否牢固可靠。
在检查回路连接时，要特别重视下列各点：施工组织设计➢交直流回路不应存在短路和接地现象。
➢电压互感器回路不应短路。
➢电流互感器回路不应开路。
➢与设备、元件的连接应正确，不应将线圈端子当作触点端子等。
➢交直流回路强、弱电回路不应相混。
●检查回路的绝缘情况，控制回路绝缘值不应小于0.5MΩ，电动机绕组在接近工作温度时，不应低于1MΩ。
●二次回路通电模拟试验，按设计图纸进行有关的控制功能测试，检验其是否满足合同要求。
●回路接线正确性主要依靠通电试验来检查，通过相互动作检验，模拟各种情况，检验各继电器相互动作正确性，并进行各设备间的联锁、闭锁试验，先短接或断开有关端子进行模拟，然后正式传动，并试验有关自动装置。
（2）电气系统模拟动作调试：●各控制柜、继电器柜、就地配电箱根据设计及出品厂技术资料,进行单元件及整组模拟动作试验。
●送上控制回路电源，主回路暂不送电，试验其控制程序是否符合设计原理要求。
在电气模拟动作试验中，检查、观察控制器、接触器、继电器动作情况及机械动作的灵活性，检查各电气元件有无不正常振动、过大噪音、发热等情况。
●采用逻辑性模拟动作程序检查方法，确认控制系统技术状态是否良好，各控制联锁回路及保护装置，经静态、动态模拟调整，动态功能调整及整机联调，其电气保护性能必需符合设计要求。
所有电动风量调节阀，防火阀，排烟阀经动态模拟动作调试，确认安装方向和位置正确，并启闭灵活，符合电气控制原理要求。
●按《成套配电柜（盘）及动力开关柜安装分项工程质量检验评定表》进行有关质量检查和验收评定。
（3）继电保护及系统自动装置、检验调试内容●继电保护装置及系统自动装置的设备及其安装情况外部检查。
●变流器、仪表变压器及其回路的检验。
●继电器与辅助设备，机械部分的检查。
●继电保护装置及继电器屏，导线与设备的绝缘检查及插接母线，电缆耐施工组织设计压试验。
供电回路插接母线及50mm2以上电力电缆各回路用交流1000伏电压进行耐压试验，历时1分钟，无击穿闪络现象。
（50mm2以下电力电缆及控制电缆采用抽检，进行耐压试验正常。
）（4）继电器与辅助设备电气特性检验。
●对热继电器保护特性检查、检验。
对热继电器加一次额定电流，检查其保护特性。
作为电动机过载保护装置的热继电器，应满足以下三项基本要求：a.能保证电动机不因超过极限容许过载能力而被烧毁，b.能最大限度地利用电动机的过载能力，c.保证电动机正常起动。
●结合设计要求，热继电器整定电流一般电机在1.2倍，由于风机起动特性与常规不同，起动电流在7～10倍，起动时间较长，热继电器整定电流一般在1.2倍～1.5倍。
●结线回路中，继电器的相互动作检验及动作于开关和信号装置的检验。
●用一次电流和工作电压检验，继电保护装置及系统自动装置。
●继电保护装置及系统自动装置整组检验。
●利用继电保护装置或系统自动装置跳开或投入开关的动作试验。
●继电器的一般性检验：➢继电器的外部检查：继电器应清除外壳的尘污垢，仔细观察玻璃、外壳等应完整，玻璃嵌接应良好，外壳与底座接合应紧密、牢固、防尘密封应良好，安装端子、接线端子应牢固可靠等。
➢继电器的内部和机械部分检查：清除内部灰尘和油污，检查弹簧和线圈引出线头的焊接质量，检查所有螺丝、螺母连接线和轴承的可靠性，并拧紧所有固定螺丝，对继电器触点，检查其固定情况和清净情况。
➢继电器的绝缘检查：使用1000V兆欧表检查，其绝缘电阻不少于5MΩ。
继电器触点工作可靠性检验，是否有振动现象，检查其钟表弹簧的弹性，钟摆和平衡等固定部分紧固情况，以及转动部分的灵活性等。
（5）测量仪表和继电器的检验●检验它们的指示准确性，精确级别，特性以及接线正确性检查，在通入同一电量的条件下，将被校仪表的指示值与标准仪表的指示值进行比较，以检验被校仪表指示值的误差是否在容许范围内。
●用精度符合要求的测量仪表，对被测元件进行测量，以检验基本参数或施工组织设计特性是否符合规定，检查所有继电器的起动及返回电压。
（6）指示仪表的检验●一般检查主要包括：外部检查，检验可动部分的平衡，确定仪表通电后的工作是否正常和发热情况，测量绝缘电阻等。
●外部检查主要观察外壳，玻璃、端子，刻度盘、指针、零位调整等是否有无污垢，仪表内部确定无脱落的部件，或其它物件，仪表上应有必要的标志和极性符号，指针与刻度盘上的刻度位置应正确。
●低电压继电器应试验从电压最大值开始，均匀降至动作电压和零值，其触点闭合时应无振动和火花，当瞬时降压时，静触点应无振动。
●时间继电器除进行一般性检查外，尚应进行动作电压及返回电压动作时间等检验。
●继电器检验时的整定值，根据设计部门对电网和回路的各种参数和保护特性来确定。
控制回路及继电保护装置系统整组试验，必须符合设计要求实际整定值，符合设计值，有关元件应完整无损，所有测量表计检验合格。
（7）二次回路的检验与投入投入运行前的准备工作●设备、元件的检查➢检查设备外观应完整无损，检查铭牌、规格、型号、级别应正确无误，设备元件的安装位置应核对无差错，仪表、继电器等已检验。
➢检查设备元件的安装是否牢固，尤其是可动部分，在震动场所应检查有无防震措施，设备间相互有连接时，应检查无外应力。
➢检查控制按钮，控制开关的触点及其连接应与设计要求一致。
检查信号灯，光字牌的灯具与灯泡是否齐全，灯罩颜色与开停是否合适，检查熔断器的熔体或熔丝等是否选用恰当。
➢检查盘前标签，盘后标号和设备代号等是否标志齐全正确，检查端子排上的各种标号是否齐全正确。
➢检查盘内配线是否已绑札，固定好，如有备用线头包扎起来，以防发生意外。
➢检查控制电缆应固定牢靠，标牌齐全、清楚、备用线芯应整齐地排在线头内。
施工组织设计●回路连接正确性的检查：➢直流电源的引接线，要鉴别其正负极、正负不应接错，更不能发生混淆。
➢仪表互感器的连接是否正确。
（主要包括变比极性两个内容）➢检查接线是否正确，在检查回路连接时，要特别重视下列各点：a.交直流回路不应存在短路和接地现象。
b.电压互感器回路不应短路。
c.电流互感器回路不应开路。
d.与设备、元件的连接应正确，不应将线圈端子当作触点端子等。
e.交直流回路强、弱电回路不应相混。
欲使通电操作及联动试验顺利，还应在回路接线正确的基础上，检查连接端子，恢复临时拆除的接线，并全面复查一下所有电气连接。
如拧紧松动的螺丝，拧紧螺丝时用力要恰当。
●二次回路通电投入前，应检查回路绝缘情况➢检查所有设备、导线及接线端子的外部状况及其完整性。
➢检查变流器（仪表变压器）二次线圈的接地点与接地的状况。
➢测量绝缘电阻前应先清除所有被测设备端子导线上面的灰尘油污及安装时可能遗留下来的各种碎物；使用摇表的电压等级及绝缘电阻的标准遵照各类电气设备技术标准的规定。
➢在使用摇表时应避免不能承受摇表电压的元器件受压，如：电容器和各类导体元件等，从回路中断开或将其短路，对于这些元件本身的绝缘检查应使用电压不超过它们的试验电压值的摇表或万用表进行。
要特别强调，严禁正负极之间摇测，否则会将电子元件损坏。
➢变流器二次线圈时外壳及线圈间，变流器到盘上端子板间的电缆芯，对外皮及芯间绝缘。
对操作及信号的所有设备进行观察，清扫及必要的检修及调整，用1000伏摇表测量，电缆每芯对地及其它各芯间的绝缘电阻，必需符合有关规范要求。
●二次回路通电试验：回路接线正确性主要依靠通电试验来检查，通过相互动作检验，模拟各种情况，检验各继电器相互动作正确性，并进行各设备间的联锁、闭锁试验，先短接施工组织设计或断开有关端子进行模拟，然后正式传动，并试验有关自动装置。
●电气系统模拟动作调试➢各控制柜、继电器柜、就地配电箱根据设计及出品厂技术资料,进行单元件及整组模拟动作试验。
➢送上控制回路电源，主回路暂不送电，试验其控制程序是否符合设计原理要求。
在电气模拟动作试验中，检查、观察控制器、接触器、继电器动作情况及机械动作的灵活性，检查各电气元件有无不正常的振动、过大噪音、发热等情况。
➢采用逻辑性模拟动作程序检查方法，确认控制系统技术状态是否良好，各控制联锁回路及保护装置，经静态、动态模拟调整，动态功能调整及整机联调，其电气保护性能必需符合设计要求。
所有电动风量调节阀，防火阀，排烟阀经动态模拟动作调试，确认安装方向和位置正确，并启闭灵活，符合电气控制原理要求。
➢电气设备绝缘电阻必须符合投入运行要求：控制回路绝缘值不应小于0.5MΩ，电动机绕组在接近工作温度时，不应低于1MΩ。
4.3照明试火照明系统竣工验收前应进行试火，试火时逐回路进行，效果要达到设计要求。
4.4动力系统试运转（1）电动机试运转●电动机运转前检查和干燥。
