建筑水电装修工程施工方案建筑水电装修工程是指在建筑结构完工后,进行水、电、气管道及相关设备的安装工作,并进行内部装修和装饰的工程。
本工程方案是针对某某项目的施工方案,主要包括工程概况、组织设计、施工工艺流程、质量及安全措施等内容。
二、组织设计1. 项目部组织架构项目部包括总经理办公室、工程部、财务部、人力资源部等部门。
总经理办公室负责工程的整体管理和决策;工程部负责具体的施工工作;财务部负责工程的财务预算和结算工作;人力资源部负责项目部的人员招聘和管理。
2. 施工队伍施工队伍包括项目经理、工程师、技术员、班组长、工人等,根据工程的特点和规模确定相应数量的现场工作人员,保证施工进度和质量。
三、施工工艺流程1. 水电安装工程(1)水管道安装根据设计图纸和施工要求,确定水管道的走向和布局,采用焊接和焊接管件的方式进行管道连接,确保管道的水密性和安全性。
(2)电气布线根据设计要求和规范,进行电气设备的安装和布线工作,保证电路的通畅和安全。
2. 内部装修工程(1)石膏板墙面装饰采用石膏板进行墙面装饰,根据设计要求进行切割和拼接,保证墙面的平整和美观。
(2)地板铺设选用优质地板进行铺设,保证地面的平整和牢固,同时考虑地板的防水防潮性能。
(3)墙面涂料根据设计要求选择合适的涂料进行墙面涂料,确保其耐久性和环保性。
四、质量及安全措施1. 质量控制(1)严格按照设计图纸和规范要求进行施工,保证施工质量和合格率。
(2)对水电安装设备进行验收,在施工结束后进行设备的调试和检测,确保其正常使用。
2. 安全措施(1)加强施工现场的安全管理,遵守建筑施工安全规范,保证施工人员的生命安全。
(2)对施工材料和设备进行检查,确保其符合国家标准和相关规定,避免施工事故的发生。
综上所述,本文介绍了建筑水电装修工程的施工方案,包括工程概况、组织设计、施工工艺流程、质量及安全措施等内容,旨在指导工程的顺利进行并保证施工质量和安全。
希望本文对相关工程人员有所帮助。

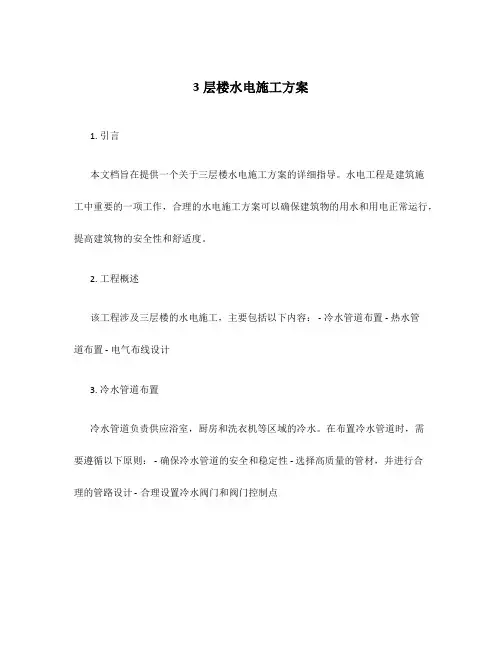

3层楼水电施工方案1. 引言本文档旨在提供一个关于三层楼水电施工方案的详细指导。
水电工程是建筑施工中重要的一项工作,合理的水电施工方案可以确保建筑物的用水和用电正常运行,提高建筑物的安全性和舒适度。
2. 工程概述该工程涉及三层楼的水电施工,主要包括以下内容: - 冷水管道布置 - 热水管道布置 - 电气布线设计3. 冷水管道布置冷水管道负责供应浴室,厨房和洗衣机等区域的冷水。
在布置冷水管道时,需要遵循以下原则: - 确保冷水管道的安全和稳定性 - 选择高质量的管材,并进行合理的管路设计 - 合理设置冷水阀门和阀门控制点4. 热水管道布置热水管道是供应浴室和厨房等区域的热水系统。
在布置热水管道时,需要注意以下方面: - 确保热水管道与冷水管道的分流和分水 - 使用保温材料保护热水管道,减少热量散失 - 合理设置热水阀门和阀门控制点5. 电气布线设计电气布线设计是三层楼水电施工中的重要环节,需要考虑以下要素:- 安全性:确保布线符合相关安全标准,避免发生电气事故 - 性能:保证供电能力满足建筑物的用电需求 - 灵活性:合理布置开关和插座,方便日常用电6. 操作步骤在进行三层楼水电施工时,可以按照以下步骤进行操作: 1. 规划布局:根据建筑设计图纸,确定水电布局方案。
2. 材料准备:采购符合质量标准的管道、电缆、开关、插座等材料。
3. 施工准备:清理施工区域,确保施工现场整洁,确保工人的安全。
4. 管道布置:根据冷水管道和热水管道的设计方案,进行管道的布置和固定。
5. 电气布线:根据电气布线设计方案,进行电缆敷设和开关插座的安装。
6. 联接和测试:连接管道、电线,并进行相应的测试,确保水电系统的正常使用。
7. 完工验收:进行最终的水电系统验收,确保系统的安全可靠。
7. 安全与质量控制在三层楼水电施工过程中,安全和质量是至关重要的。
以下是相关措施: - 按照相关法律法规进行施工,确保施工过程符合安全标准。
水电施工方案水电施工方案水电施工方案(一)一、施工总体方案与部署安装工程在基础工程施工阶段,就应插入施工。
将电线配管、预留孔洞、管沟做好。
随着主体结构工程的施工,各种管线工程平行交叉施工,在装饰工程开始之前,所有暗管、暗线安装全部完。
管道安装按照先地下后地上,先干管后主管再支管、器具、最后调试的步骤进行。
电气安装按照管线敷设、箱柜安装、灯具开关插座安装、送配电系统调试的步骤进行,并配合有关专业施工。
对于管线集中的部位,施工前应先进行综合布置,以免出现管道交叉打架。
在主体结构施工时,应随时检查预留洞口的位置情况,管道设备安装前必须清除内部污垢和杂物,根据设计要求布线,安装管网直管部分相互平行,主管要垂直。
各种管卡按规范和设计要求施工设置,过墙、板管要设有护管,卫生器具安装要符合设计要求和施工规范。
给排水工程设施安装完毕之后要进行水压实验,在施工中要作好防水层的保护。
二、技术措施(一)室内给排水工程1、工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→管道试压(水)→管道冲洗→管道防腐和保温→调试2、安装准备:做好施工前准备工作。
包括材料、机具、工作条件等。
管材、管件、接口材料、防腐材料其材质、规格应根据设计选用,质量符合要求,有出厂合格证。
施工所用机具必须性能完好,技术资料齐备。
认真熟悉图纸,领会设计意图,并进行技术、质量、安全预案设计。
根据施工方案决定的施工方法和技术人员交底的具体措施做好准备工作,参看有关专业设备图和装修建筑图,核对各种管道的坐标、标高是否有交叉,管道排列所用空间是否合理。
有问题及时与设计方和施工技术管理人员及其他有关人员研究解决。
3、预制加工:按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图,在实际安装的结构位置作上标记,标记分段量出实际安装的准确尺寸,记录在施工草图上,然后按草图测得的尺寸预制加工(断管、套丝、上零件、调直、校对,按管段分组编号)。
4、引入管、干管的安装依据土建给定的轴线及标高线,确定管道的位置。
水电工程专项施工方案一、项目概况水电工程是指在水利和电力系统工程方面的一种综合性工程。
水电工程专项施工方案是指在水电工程建设中,根据设计图纸和要求,制定的具体施工步骤和措施,以实现工程质量、进度和安全等目标。
二、施工准备1. 资源准备•施工人员:具备相关专业技能和经验的水电工程人员;•施工设备:包括挖掘机、起重机、钢筋加工机械等。
2. 材料准备•水泥、砂、砖等建筑材料;•电缆、导管等电气材料。
3. 现场准备•对施工现场进行勘测和清理,确保施工顺利进行;•搭建工地围墙,设置安全警示标识。
三、施工流程1. 基础施工•进行地基处理和基坑开挖;•浇筑混凝土基础。
2. 结构施工•搭建水电工程主体结构;•安装电气设备和线路。
3. 装饰施工•进行墙面粉刷、地面铺设等装饰工程;•完成水电工程建设的各项细节工作。
四、施工质量控制1. 质量检测•进行混凝土强度检测;•对电气设备进行电气性能测试。
2. 质量验收•经过专业机构的验收,达到相应标准方可交付使用。
五、安全措施1. 安全防护•制定安全交底,做好安全教育工作;•对电路进行绝缘检测,保证安全用电。
2. 应急预案•制定施工事故应急处理预案;•配备应急救援设备和人员。
六、施工进度控制1. 施工计划•制定详细的施工进度计划;•根据实际情况及时调整计划。
2. 进度监控•在施工过程中进行实时监控;•及时发现问题并采取措施解决。
七、总结与展望水电工程专项施工方案是水电工程建设过程中至关重要的一环。
通过有效的组织管理和优质的施工工艺,可以保证工程质量、安全和进度的达标。
希望未来在水电工程建设中,我们能够进一步完善施工方案,为社会提供更好的水电设施。
一、工程概况1. 工程简介:工程位于经七路南侧,纬一路和纬二路之间,建筑面积32654m2,是集办公、市场交易、餐饮为一体的现代化综合办公用楼。
本工程地下2 层,地上25 层,总高度94.2m。
本工程水电暖设施齐全,设有以下主要安装内容:给水、排水、采暖、消防、照明、电视电话、网络、动力、防雷接地等系统。
2. 工程特点与难点2.1 工程重要性:该工程是市属重点工程,建成后将成为最大的房地产交易市场。
工程顺利竣工,对房地产交易有着深远的影响。
2.2 建设单位对工程工期要求:由于全国房地产交易会定于2001年9 月25 日在房产大厦召开,所以建设单位要求施工单位必须按合同工期完工,并在合同内明确了奖罚措施。
2.3 施工工期要求:工程合同总工期为20 个月,比定额工期少2个月,并且还有高考期间政府对施工时间的控制。
因此,阶段时间内资源投入大,对总包单位管理、协调、组织能力要求高。
2.4 施工质量标准高:工程的结构质量目标为优良,整体工程质量目标为“双十佳”工程,山东省“泰山杯”工程,争创“鲁班奖”。
2.5 该工程内部设施比较完备,主要包括各种卫生器具、给水排水系统、采暖系统、灯具、开关插座、弱电等,各专业系统配套齐全,质量要求高。
为此,在安装施工过程中,应结合本工程的结构特点,配合好土建的结构施工,统筹安排,协调配合,优质高效地完成安装任务。
2.6 施工场地异常狭小,现场内只有东侧及东南侧局部有部分场地可以利用,材料堆场、施工机械设备场地已难以布置,需租用第二场地解决材料加工及工人食宿等相关问题。
二、编制依据1. 工程合同见表2-1。
2 工程施工图纸见表2-23. 工程应用主要规范、规程、标准,见表2-3。
4. 工程应用主要图集见表2-4三、施工布置1. 施工组织1.1 项目施工组织系统项目经理由公司总部受权管理,依照企业项目管理形式——GB/T19001—ISO 9001 规范形式树立的质量保证体系来运作,构成以全面质量管理为中心环节,以专业管理和计算机相分离的科学管理体制。
水电施工方案范本第一章工程概况工程范围:按业主提供xxxxxx 室内外给排水安装工程、电气照明安装工程、电力和防雷设置安装工程全套施工图纸和双方签证施工合同全部内容。
工程质量要求:达到现行国家颁发的施工及验收规范和质量标准。
第二章施工准备1、临时设施:根据现有的临时的设施,安排好人工的临时宿舍,选择好堆放材料与工具的仓库,按照现场电工的要求,接好临时机械的用电。
2、劳动力安排:根据施工进度要求,合理安排的人员进场施工。
3、技术准备:①、认真学习、熟悉施工图纸,理解设计的意图,搞好图纸会审;②、编制施工方案和施工操作要点,对可能出现问题的部位和工序提出注意事项和措施,对关键工序有专门的单项施工方案;③、由公司工程部,进行技术交底,技术交底的内容为:图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底,以明确施工意图;克服质量通病,确保工程优良;④、组织现场施工人员学习工程质量验收规范及ISO9001:2000 质量体系标准与作业指导书,实行专业技术培训,全面掌握、熟悉安装工程质量检验评定标准;⑤、建立各种规章制度:材料管理制度、安全责任制、施工现场用水用电安全制度、卫生值勤制度、出勤考核制度;⑥ 、对工人岗前进行安全教育与安全交底。
第三章主要施工方法与技术措施根据该工程的实际情况,我公司计划把本水电项目工程分为室内外给水安装工程、室内外排水安装工程、低压电气系统和防雷工程四个施工分部工程进行施工。
第一节主要施工方法的选择一、室内外给水工程1、材料选择:室外给水管道采用DN≤80 者用钢塑复合管,连接方式采用丝扣连接、DN≥100者用镀锌钢管,连接方式采用丝扣或法兰连接。
室内给水管道立管采钢塑管,连接方采用丝扣连接、支管采用铝塑管,管件连接。
室内给水工程在土建施工时,根据施工图纸预埋管道穿剪力墙或梁的防水套管。
室外给水管道埋地管道在道路施工前,进行全面施工。
2、施工顺序:①、室外给水系统:施工准备→清扫管膛→管材、管件、阀门、消火栓就位→管道安装→水压试验→管道冲洗→回填土方;②、室内给水系统:安装准备→预制加工→泵房机械设备及配管安装→钢制生活水箱制作与安装→干管安装→立管安装(水表、阀门)→支管安装→管道试压→管道水冲洗→配水设备安装→管道防腐和保温。
一、工程概况本水电安装工程主要包括生活给水、排水、电气照明、防雷接地等系统的安装。
工程范围涵盖室内外给排水、电气线路敷设、照明灯具安装、防雷接地装置安装等。
工程地点位于XX市XX区,总建筑面积约XX平方米,层数为XX层。
设计要求工程质量达到国家现行施工及验收规范和质量标准。
二、施工准备1. 技术准备:熟悉设计图纸,掌握施工工艺,制定详细的施工方案,明确施工顺序和施工要点。
2. 材料准备:根据设计要求,准备相应的管材、电线、电缆、灯具、开关、插座、阀门、水表、消防器材等材料,确保材料质量符合国家标准。
3. 人员准备:组织具备相应资质和技能的施工队伍,进行技术交底和安全教育,确保施工人员了解工程特点和施工要求。
4. 工具准备:准备施工所需的工具,如扳手、电钻、切割机、水平尺、钢卷尺、绝缘胶带等。
三、施工方案1. 给排水工程(1)给水系统:采用PPR管材、UPVC管材等,按照先地下后地上、先主管后支管的顺序进行敷设。
管道接口采用热熔连接或丝扣连接,确保管道连接牢固、密封。
(2)排水系统:采用UPVC管材,按照先地下后地上、先主管后支管的顺序进行敷设。
管道接口采用承插连接,确保管道连接牢固、密封。
2. 电气工程(1)线路敷设:采用BV、BVR等电线电缆,按照先地下后地上、先主管后支管的顺序进行敷设。
线路敷设前,应先进行管路定位、穿管,确保线路敷设整齐、美观。
(2)照明灯具安装:按照设计要求,安装灯具、开关、插座等。
灯具安装高度应符合规范要求,确保照明效果。
3. 防雷接地工程(1)接地体安装:按照设计要求,在建筑物四周埋设接地体,确保接地电阻符合规范要求。
(2)接地干线安装:采用镀锌扁钢或圆钢,按照设计要求,将接地体与建筑物主体结构连接。
(3)防雷引下线敷设:采用镀锌扁钢或圆钢,按照设计要求,将接地干线与建筑物主体结构连接。
四、施工进度计划根据工程特点和施工要求,制定详细的施工进度计划,确保工程按期完成。
水电安装及装修工程施工施工组织方案一、项目概况本工程为水电安装及装修工程施工,项目位于XX地区XX小区,总建筑面积XXX平方米。
主要施工内容包括水电管线铺设、电气设施安装、家具装修、墙面涂料等工程。
二、施工准备工作1. 制定安全生产计划,包括安全教育培训、施工现场安全防护等措施;2. 确定施工队伍,分工合作,明确各岗位职责;3. 购买或租赁施工所需设备、工具;4. 确定施工材料采购计划,保证供应充足;5. 检查施工图纸,准备施工所需资料;6. 与相关部门协调,办理施工许可证等手续;7. 安排施工现场布置,确定施工区域划分。
三、施工方案1. 水电管线铺设:按照施工图纸要求,合理布置管线走向,采用合格的管材,注意施工质量,保证管线布局规范;2. 电气设施安装:按照相关标准进行电线布设、开关插座安装,确保用电安全;3. 家具装修:根据设计要求进行橱柜、橱柜、地板、门窗等家具装修工程;4. 墙面涂料:进行墙面打磨、刷底漆、上色漆等工序,确保墙面平整、美观。
四、施工注意事项1. 严格按照相关规范进行施工,杜绝违规操作;2. 做好施工现场安全防护,严格执行安全操作规程;3. 施工过程中,注意保护施工环境和周边居民;4. 定期检查施工质量,及时发现并解决施工质量问题;5. 严格遵守环保要求,减少施工对环境的影响。
五、施工期限安排根据工程量和施工进度,合理安排施工计划,保证按期完工。
六、施工后的处理1. 清理施工现场,保证施工区域整洁;2. 整理施工档案,包括施工记录、验收报告等资料。
七、安全管理严格执行相关安全操作规程和措施,加强安全资料管理,及时进行安全教育培训工作。
八、经济管理做好施工进度、质量和材料消耗的实时记录,确保施工成本控制。
九、质量管理严格按照设计图纸和相关标准进行施工,保证施工质量符合要求。
十、环境保护减少施工对周边环境的影响,根据要求做好环保手续的申请和管理。
以上施工组织方案要求严格执行,确保施工质量和工期,同时保障施工安全和环境保护。
目录1、工程概况11.1工程简介----------------------------------------------------------- 11。
2水电工程概况------------------------------------------------------ 1 1。
2。
1生活给水系统------------------------------------------------- 1 1。
2。
2排水--------------------------------------------------------- 11.2。
3配电房。
------------------------------------------------------ 11.2.4照明、动力系统------------------------------------------------- 11.2.5照明灯具------------------------------------------------------- 11.2.6防雷----------------------------------------------------------- 21.3主要工程量。
------------------------------------------------------- 21.4工程特点。
--------------------------------------------------------- 4a、施工技术、质量要求高,比较复杂 -------------------------------------- 42、编制的依据43、施工准备44、电气工程主要施工方法64 。
1配电箱、柜的安装------------------------------------------------ 74.2电缆桥架及金属线槽的安装------------------------------------------- 84。
水电安装专项施工方案1.前言水电安装是房屋装修的重要工程之一。
在进行水电安装前,需要制定合适的施工方案,以保证工程质量、施工进度和安全等问题。
本文将详细介绍水电安装专项施工方案。
2.施工准备2.1.准备工具材料在施工前需要准备下列工具材料:•切割机、电锤、电钻、电锯等电动维修工具•其他施工专用工具、电线管、暗盒等•水管、电缆等基本材料•钢筋切割机、角磨机等砂轮类维修工具•其他水电安装所需配件等2.2.确定施工进度在施工前需要制定合理的施工计划,明确每个施工环节的进度时间。
2.3.制定安全计划在施工过程中,需要制定详细的安全方案,以规避可能出现的安全问题,同时在施工中加强安全意识,确保施工人员的安全。
3.施工流程3.1.水路施工•布置水管:根据实际情况测量出水管需要的长度、管径等数据,然后进行水管的布置。
•接水管:水路施工需要根据设计方案将各种接头、三通、四通等附件安装好。
要注意水管内部的安装,一定要把水管埋进墙里。
•封住水管:在水路施工完成后,要进行水管的封口工作,确保水管长期使用。
3.2.电路施工•布置电线:根据实际情况测量出电线需要的长度、夹层数量等数据,然后进行电线的布置。
•安装线盒:电路施工需要根据设计方案将各种线盒、连接器等附件安装好。
要注意线路的接头是否牢固,否则可能会存在安全隐患。
•封住线管:与水路施工一样,电路施工完成后也要进行线管的封口工作,标准的封口操作可以降低漏电的概率。
3.3.验收在水电施工完成后,必须对所有水路、电路进行严格的验收,包括查验水、电的稳定性以及相关标准所需的处理。
4.注意事项•在进行水电施工前,务必要详细了解相应的建筑、水电设计图纸。
•在施工前,需要对施工现场进行安全检查,以确保施工环境安全。
•水路、电路的施工必须严格按照设计图纸进行,不得随意更改。
•水电安装施工的相关设备和工具都需要在完成施工后进行整理、归置工作。
5.通过以上内容,我们了解了水电安装施工的流程,也明确了水电安装施工的注意事项。
房建主体水电安装施工方案1. 引言本文档旨在介绍房建主体水电安装施工方案。
水电安装是房建施工的重要环节,对于房屋的正常使用和功能实现起着关键作用。
本方案将围绕水电系统的设计原则、施工流程、质量控制等方面展开介绍。
2. 设计原则2.1 安全性原则在水电系统的设计和施工中,安全性是首要考虑的原则。
保证系统的可靠性和稳定性,防止电路过载、漏电等安全问题的发生。
2.2 经济性原则考虑到建筑的整体造价,设计和选择合适的水电设备和材料,控制成本,追求经济合理性。
2.3 实用性原则在设计水电系统时,要充分考虑房屋的实际使用需求,满足业主的使用要求,提供便利的使用环境。
3. 施工准备3.1 材料准备根据设计方案,提前准备好水电安装所需的材料和设备,包括水管、电线、开关插座、灯具、接线盒等等。
3.2 施工人员准备组织施工队伍,确保施工人员具备相关的技术知识和经验,能够熟练操作相应的工具和设备。
3.3 安全措施在施工现场设置明显的安全警示标识并建立安全管理制度,严格执行施工安全规范,确保施工过程中人员的安全。
4. 施工流程4.1 水电管线的预埋安装根据设计方案,在房建主体施工过程中,首先进行水电管线的预埋工作。
根据施工图纸确定管线的走向和位置,并在墙体、地板等部位预留好管道的位置。
4.2 水管安装根据水电管线布置图和设计方案,安装冷热水管道系统。
首先进行排污管的安装,然后安装冷水管和热水管,并进行管道的连接、固定和密封。
4.3 电线安装根据电气设计方案,进行电线的安装。
包括插座、开关等电气设备的安装和连接,线管的敷设和固定,以及电线的引入和接线。
4.4 灯具安装根据设计方案,在适当的位置安装灯具。
进行灯具的敷设、固定和连接。
5. 质量控制5.1 施工质量检查在施工过程中,进行质量检查,确保施工符合设计要求和相关标准。
检查水管、电线、插座等设备的安装情况,以及连接、固定等细节的处理。
5.2 现场验收施工完成后,进行现场验收。
水电施工组织方案为了保证水、电施工的顺利进行,需要制定一套完善的组织方案。
以下是对水、电施工组织方案的详细说明。
一、项目背景二、施工准备1.人员准备:根据水、电施工的具体要求,组织具备相关专业技能的工人参与施工。
2.施工设备准备:准备必要的工具和设备,包括电线、电缆、水管、水泵等。
3.材料准备:采购所需的水、电施工材料。
4.图纸准备:准备水、电施工的施工图纸,确保施工过程中按照图纸进行。
三、施工组织1.划分工作区域:根据建筑的结构和布局,划分出水、电施工的工作区域。
2.安排施工进度:根据施工的紧急程度和工期要求,制定施工进度安排。
合理安排水、电施工的先后顺序,确保施工的连续性和高效性。
3.人员配备:按照施工进度安排,适时调配工人的数量和技能,保证施工的顺利进行。
4.施工质量控制:制定严格的质量控制标准,对施工过程和施工结果进行监督和检查,确保施工质量达到设计要求。
四、安全管理1.安全教育:在水、电施工开始之前,组织相关人员进行安全教育,提醒注意施工过程中的安全事项和预防措施。
2.安全检查:定期对工地进行安全检查,发现安全隐患及时整改,确保施工过程中的安全性。
3.安全设备:配备必要的安全设备,包括安全帽、安全绳等,提供给施工人员使用。
4.紧急预案:制定水、电施工的应急预案,包括突发事故的处理和人员疏散等,确保在紧急情况下能够迅速采取措施保障工人的安全。
五、沟通协调1.建立沟通渠道:与设计部门、施工队伍、监理等相关人员建立有效的沟通渠道,及时交流施工过程中的问题和解决方案。
2.协调工作进度:协调水、电施工与其他施工部门的工作进度,确保各项工作能够有序进行。
3.沟通施工要求:及时向施工人员传达施工要求和工艺流程,确保施工按照规定进行。
六、质量验收1.施工过程检查:在施工过程中,定期对施工情况进行检查,发现问题及时整改。
2.施工完工验收:在施工完成后进行验收,确保水、电施工的质量和安全符合相关标准。
七、总结和改进1.做好总结:在水、电施工完成后进行总结,总结施工过程中的经验和教训,为以后的类似项目提供参考。
建筑水电施工方案给排水工程㈠施工准备1. 组织有关技术人员参加图纸会审,做好技术交底及安全交底工作。
2.组织施工人员仔细学习施工图纸和施工标准,合理安排施工人员以适应建设单位要求的施工进度。
3.组织有关人员对一般及特殊工序的有关技术操作规程进行学习,掌握现行的技术方法及措施。
4. 组织编制施工预算和材料设备计划。
㈡进度计划安排按照土建施工进度计划编制水暖专业的施工进度计划,主体阶段配合土建搞好预埋、预留工作,不能因水暖单项施工影响整个施工进度计划。
㈢具体施工技术措施1. 生活给水管道1)工艺流程:安装准备-预制加工-干管安装-立管安装-支管安装-系统试压—系统冲洗。
2)管材采用热镀锌碳素钢管,管壁内外镀锌均匀、无锈蚀、无飞刺。
管径DN≤50 丝接,DN>50 焊接。
3)安装时一般从总进入口开始操作,总进口断头加好临时丝堵以备试压用,要求防腐的管道应在预制后,安装前做好防腐,把预制完的管道运到安装部位按编号依次排开,安装前清扫管膛,丝扣连接管道抹上铅油缠好油麻,用管钳按编号依次上紧,丝扣外露2~3 扣,安装完后找直找正,复核甩口的位置,方向及变径无误。
清除麻头,所有管口要加好临时丝堵。
4)在粘瓷砖前把立管做好,裹好塑料布做防护并把支管穿墙位置画好线,让土建粘砖时在相应位置留砖,等瓷砖粘好后再做支管和卡子。
立管阀门安装朝向应便于操作和修理。
安装完后用线坠吊直找正,配合土建堵好楼板洞。
5)支管安装,将预制好的支管从立管甩口一次进行安装,根据管道长度适当加好临时固定卡,核定不同卫生器具的冷热水预留口高度,位置是否正确,找平找正后栽支管卡件,去掉临时管卡。
管道安装完后,应进行严密性试验,检查各接口和阀门均无渗漏,观察压力降在允许范围内,通知有关人员验收,办理交接手续。
6)在施工过程中发现问题及时找技术人员及建设单位协商解决,并做好洽商记录。
2. 消火栓系统1)施工程序:地下室消防干管—立管—消防备用水点2)管道在焊接前应清除接口处的浮锈、污垢及油脂;壁厚≥4.5 ㎜、直径≥70 ㎜时应采用电焊;管道对口焊缝上不得开口焊接支管,焊口不得安装在支吊架位置上;管道穿墙处不得有接口。
本工程为某住宅小区水电安装工程,包括室内外给排水、电气照明、电力和防雷设置等全套施工。
工程地点位于XX市XX区,总建筑面积约XX万平方米,共有XX栋住宅楼,层数从XX层至XX层不等。
工程内容包括:生活给水、排水、消防、照明、动力系统、防雷等。
二、施工准备1. 临时设施:根据现场实际情况,合理规划临时设施,包括施工人员的宿舍、材料仓库、办公区等。
2. 人员组织:成立水电安装工程组,明确各岗位人员职责,确保工程顺利进行。
3. 材料设备:提前采购、验收各种水电安装材料、设备,确保施工质量。
4. 施工图纸:熟悉施工图纸,了解工程特点、施工要求及注意事项。
三、施工方案1. 生活给水系统(1)水源:采用城市自来水,经水质处理后引入各栋底层生活专用水箱。
(2)供水方式:采用变频调速变量恒压供水设备,由2台水泵联合供给各个生活区。
(3)管道材料:地面上采用镀锌钢管,埋地采用孔网钢塑管,连接方式为电热熔管件。
2. 排水系统(1)室内污水排水:采用设伸顶通气单立管及设环形通气管的方式,污水经化粪池初步处理后排出。
(2)室外排水:采用地沟排水,将污水排入城市污水管网。
3. 电气照明系统(1)配电房:按照设计要求,安装配电柜、开关、插座等电气设备。
(2)照明灯具:选用节能、环保的照明灯具,确保照明效果。
(3)动力系统:根据需求,安装相应规格的电缆、插座等。
4. 防雷系统(1)接地干线:按照设计要求,进行接地干线的调直、测位、打眼、煨弯,并安装断接卡子及接地端子。
(2)接地干线安装:在穿过墙壁、楼板和地坪处,加装钢管或其它坚固的保护套;有化学腐蚀的部位还应采取防腐措施。
(3)防雷引下线:按设计要求,随建筑物引上、挂好,及时将引下线的下端与接地体焊接。
四、施工进度计划根据工程实际情况,制定详细的施工进度计划,确保工程按期完成。
五、安全、消防、季节施工措施1. 施工安全:加强施工现场安全管理,严格执行安全操作规程,确保施工人员生命财产安全。
水电施工方案
一、前期准备工作
在水电施工前,需要对施工现场进行勘察和测量,确保了解施工环境和相关线路。
同时,需要准备好施工所需的材料和设备,确保施工顺利进行。
二、施工过程
1. 安装电气设备
在施工过程中,首先需要安装电气设备。
根据设计图纸和要求,对电线、开关、插座等电气设备进行安装,并确保连接牢固、绝缘良好。
2. 布置水管
在安装电气设备后,需要布置水管。
根据设计要求,在墙体内或地面上进行水
管的铺设和连接,确保管道畅通、无渗漏。
3. 接入电源
完成电气设备的安装后,需要将电气设备接入电源。
根据电气设计要求,接入
电源,并进行相关调试和检测,确保电气设备正常运行。
4. 连接水源
完成水管的布置后,需要连接水源。
根据设计要求,连接水源管道,并进行水
流测试,确保水流畅通、无渗漏。
三、验收和保养
1. 施工验收
在完成施工后,需要进行验收工作。
通过对电气设备和水管的功能测试和检测,确保施工质量符合标准要求。
2. 日常保养
为延长水电设备的使用寿命,需要进行定期的日常保养工作。
包括清洁电气设备、检查水管是否漏水等,确保设备正常运行。
四、总结
水电施工是一项细致而重要的工作,需要严格按照设计要求进行施工,并进行验收和保养工作。
只有确保施工质量和设备正常运行,才能保障使用者的安全和舒适。
目录第一章编制依据 (1)第二章工程概况 (1)一、总体概要. ...............................................................二、电气工程概况. ...........................................................三、建筑智能化系统:. .......................................................四、建筑给排水工程概况. .....................................................五、本安装工程的特点. ....................................................... 1 1 1 2 3第三章施工总体部署 (3)一、施工准备 ................................................................二、组织机构 ................................................................三、劳动力需用计划..........................................................四、主要施工机具计划........................................................五、分项工程进度计划........................................................ 3 4 4 5 5第四章主要分项工程的施工方法. (6)第一节电气部分.............................................................一、照明系统施工............................................................二、配电箱安装..............................................................三、电线桥架的安装..........................................................四、线管敷设施工............................................................五、线路检查及绝缘摇测:...................................................六、电缆敷设 ...............................................................七、低压电缆头制作安装.....................................................八、电气设备接线及试运转...................................................九、照明灯具等末端电器的安装...............................................十、消防报警系统...........................................................十一、防雷、接地部分.......................................................十二、电气调试方案.........................................................十三、火灾自动报警系统调试方案............................................. 第二节给排水. ..............................................................一、施工准备 ...............................................................二、给水系统施工方法.......................................................三、排水系统施工方法.......................................................四、消防系统 ...............................................................五、消防水系统调试方案.....................................................6 6 6 8 9 14 141617182021 2325262627 34 42 45第五章工程质量保证措施. (46)第六章安全生产、文明施工、环境保护保证措施 (51)第一章编制依据1、和惠公路西住宅楼小区工程设计的水、强电、弱电、消防等全部图纸;2、国家颁布的现行施工规范和操作规程;3、全国通用给排水、电气安装图集;4、本公司类似工程相关经验资料。

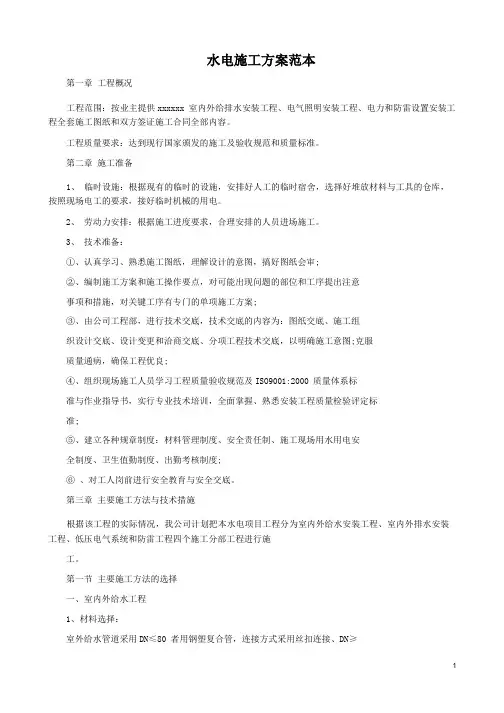

水电施工方案目录一、施工技术说明书1、工程概况2、施工准备3、施工方案4、施工技术组织措施二、施工进度计划三、技术物资供应计划四、现场施工管组织结构及管理人员职责五、安全、消防、季节施工措施六、文明施工及产品保护措施第一章工程概况工程范围:按业主提供xxxxxx 室内外给排水安装工程、电气照明安装工程、电力和防雷设置安装工程全套施工图纸和双方签证施工合同全部内容。
工程质量要求:达到现行国家颁发的施工及验收规范和质量标准。
第二章施工准备1、临时设施:根据现有的临时的设施,安排好人工的临时宿舍,选择好堆放材料与工具的仓库,按照现场电工的要求,接好临时机械的用电。
2、劳动力安排:根据施工进度要求,合理安排的人员进场施工.3、技术准备:①、认真学习、熟悉施工图纸,理解设计的意图,搞好图纸会审;②、编制施工方案和施工操作要点,对可能出现问题的部位和工序提出注意事项和措施,对关键工序有专门的单项施工方案;③、由公司工程部,进行技术交底,技术交底的内容为:图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底,以明确施工意图;克服质量通病,确保工程优良;④、组织现场施工人员学习工程质量验收规范及ISO9001:2000 质量体系标准与作业指导书,实行专业技术培训,全面掌握、熟悉安装工程质量检验评定标准;⑤、建立各种规章制度:材料管理制度、安全责任制、施工现场用水用电安全制度、卫生值勤制度、出勤考核制度;⑥、对工人岗前进行安全教育与安全交底。
第三章主要施工方法与技术措施根据该工程的实际情况,我公司计划把本水电项目工程分为室内外给水安装工程、室内外排水安装工程、低压电气系统和防雷工程四个施工分部工程进行施工。
第一节主要施工方法的选择一、室内外给水工程1、材料选择:室外给水管道采用DN≤80 者用钢塑复合管,连接方式采用丝扣连接、DN≥100 者用镀锌钢管,连接方式采用丝扣或法兰连接。
室内给水管道立管采钢塑管,连接方采用丝扣连接、支管采用铝塑管,管件连接。
水电专项施工方案
一、前言
水电施工是建筑工程中重要的专项施工之一,其质量直接关系到建筑工程的安全和使用效果。
本文将就水电专项施工方案进行详细的介绍和讨论。
二、施工准备
2.1 施工前期准备
在进行水电施工前,首先需要进行详细的施工方案编制,并获得相关部门的审批。
同时,还需要对施工现场进行勘察,了解施工环境和其他相关情况,确保施工的顺利进行。
2.2 施工人员组织
在施工过程中,需要合理组织施工人员,分工明确,各司其职。
施工队伍必须具备相关的资质和技术,并要注意施工安全。
三、施工过程
3.1 水电设备安装
在进行水电专项施工时,需要先安装水电设备,包括管道、水槽、插座等,确保设备安装牢固,符合相关标准。
3.2 管道铺设
铺设水电管道是水电施工中的关键环节,需要精确测量和设计,确保管道的通水性和安全性。
铺设完成后,要进行水压试验,确保管道不漏水。
四、施工质量控制
4.1 施工过程监控
在施工过程中,要定期进行质量检查和监控,发现问题及时处理,确保施工质量符合标准。
4.2 竣工验收
施工完成后,需要进行竣工验收,由相关部门对施工质量进行检查评定,确保施工符合相关标准和规定。
五、施工结束
5.1 施工总结
施工结束后,要进行全面总结,总结施工过程中的经验教训,为今后的施工提供参考。
5.2 工程交付
最后,将施工完成的水电工程交付使用,确保工程质量和使用效果。
以上就是关于水电专项施工方案的详细介绍,希望对相关人员有所帮助。
建筑工程水电安装施工方案一、施工前的准备工作1. 对施工现场进行立项和结构勘测与设计,明确水电线路布置和安装位置。
2. 与建筑结构设计师协商,确定电气布线和水管走向,做好隐蔽工程验收手续。
3. 按照相关规范及设计要求,提前准备好电缆、线槽、PVC管、水管、阀门、插座、开关等材料。
4. 严格按照施工申报程序办理相关手续,取得建筑工地相关工程水、电安装的许可证。
二、施工流程安排1. 施工队负责人根据施工图纸,对施工现场进行标志布线,标注电气线槽及水管位置。
2. 根据平面布局图和分户剖面图,进行电气线布置,进行动力线路、照明线路、弱电线路布线和走线。
3. 进行水管的铺设和布置,铺设冷热水管路,并加强隐蔽验收工作,杜绝安装质量问题。
4. 加强现场管理,保证电工、水工人员安全施工,确保施工质量和工期。
三、电气安装工程施工方案1. 动力线路的施工:根据建筑结构特点和用电负载情况,布置好主线和分支线,按照《电气规范》要求进行绝缘、接头、绑扎、敷设等一系列标准操作。
2. 照明线路的施工:根据照明设计和施工图纸要求进行照明线路的布线和走线,保证每个照明点位都能顺畅通电。
3. 弱电线路的施工:根据门禁、监控、广播等设备的配合要求,进行弱电线路布置,保证各个设备的联动和正常使用。
4. 完成线路底盒安装、接线盒安装、线路测试及验收。
四、水电安装工程施工方案1. 冷热水管路布置:根据设计图纸,进行冷热水管路的布置,严格按照规范要求进行铺设和连接,确保安全可靠。
2. 铺设排水管道:对卫生间、厨房等区域进行排水管路的铺设和连接,做好地漏、下水道等设备的安装。
3. 安装水表和阀门:根据建筑物人数和用水量,安装相应的水表和阀门,保证用水安全和方便管理。
五、安全保障措施1. 严格遵守安全生产规章制度,做好施工现场的警示标识和管控措施,保障工人的安全。
2. 安装完毕后,对水电安装进行全面检验和试运行,确保各项设施的正常使用和安全性能。
水电施工方案一、施工准备水电施工前,必须做好充分的准备工作。
这包括对施工现场的勘察、材料设备的采购和人员的组织等。
在此阶段,需要与甲方明确工程需求,了解现场情况,对水电施工的难度和要点进行评估。
同时,要确保施工所需的材料和设备齐全且质量合格,对施工人员进行技术交底和安全教育,确保工程的顺利进行。
二、设计图纸设计图纸是水电施工的基础,其质量和完整性对施工效果有着直接影响。
在制定设计图纸时,应充分考虑现场实际情况、甲方的需求以及相关法律法规的要求。
设计要合理、详细,标明各个管线的走向、高度和连接方式,明确开关、插座等的位置和规格。
此外,还需绘制详细的剖面图和节点图,以确保施工的准确性和完整性。
三、水管安装水管安装是水电施工中非常重要的一环。
在安装前,应对水管进行质量检查,确保其无裂缝、砂眼等缺陷。
根据设计图纸确定管线的走向、高度和连接方式,并按照相关规范进行安装。
在安装过程中,要确保管线的固定牢固,防止出现松动或脱落现象。
同时,要注意管线的弯曲半径和坡度,以保证水流的畅通。
安装完成后,应进行水压测试,确保管线的密封性和功能性。
四、电线布设电线的布设应按照设计图纸和相关规范进行,确保线路的安全、可靠和美观。
在布设电线前,应对电线进行质量检查,确保其无破损、老化等现象。
根据不同的用电需求选择合适的电线规格和型号,并按照要求进行敷设。
在电线连接时,要保证接头的紧固和绝缘性,避免出现松动或短路现象。
同时,要注意电线的走向和高度,以防止出现安全隐患。
布线完成后,应进行电气检测,确保线路的正常运行。
五、验收检测验收检测是水电施工的最后一道工序,目的是检查工程是否符合设计要求和相关规范。
在验收检测前,应对所有设备和管线进行质量检查,确保其完好无损。
对水系统和电气系统分别进行功能性测试,检查其是否正常运行。
同时,应对施工记录和检测报告等资料进行审查,确保工程档案的完整性和准确性。
对于验收检测中出现的问题,应及时进行处理和整改,并重新进行测试和验收。
目录第一章编制依据 (1)第二章工程概况 (1)一、总体概要. (1)二、电气工程概况. (1)三、建筑智能化系统:. (1)四、建筑给排水工程概况. (2)五、本安装工程的特点. (3)第三章施工总体部署 (3)一、施工准备 (3)二、组织机构 (4)三、劳动力需用计划 (4)四、主要施工机具计划 (5)五、分项工程进度计划 (5)第四章主要分项工程的施工方法 (6)第一节电气部分 (6)一、照明系统施工 (6)二、配电箱安装 (6)三、电线桥架的安装 (8)四、线管敷设施工 (9)五、线路检查及绝缘摇测: (14)六、电缆敷设 (14)七、低压电缆头制作安装 (16)八、电气设备接线及试运转 (17)九、照明灯具等末端电器的安装 (18)十、消防报警系统 (20)十一、防雷、接地部分 (21)十二、电气调试方案 (23)十三、火灾自动报警系统调试方案 (25)第二节给排水. (26)一、施工准备 (26)二、给水系统施工方法 (27)三、排水系统施工方法 (34)四、消防系统 (42)五、消防水系统调试方案 (45)第五章工程质量保证措施. (46)第六章安全生产、文明施工、环境保护保证措施 (51)第一章编制依据1、和惠公路西住宅楼小区工程设计的水、强电、弱电、消防等全部图纸;2、国家颁布的现行施工规范和操作规程;3、全国通用给排水、电气安装图集;4、本公司类似工程相关经验资料。
第二章工程概况一、总体概要工程位于汕头市潮南区胪岗镇上厝乡和惠公路西,建设单位为潮南区胪岗镇上厝居民区委员会,设计单位为广东建联建筑设计有限公司,监理单位为汕头市统诚工程监理有限公司,施工单位为广东胜意建筑有限公司。
本工程总用地面积15008.6 平方米,总建筑面积52500平方米(其中:车库、配套9151平方米,商铺1205平方米),共10幢,其中一层为商业服务网点和车库,二至九层为住宅。
二、电气工程概况1、本工程电源由小区电房供给,供电电压为三相五线制380/220V,用户为单相三线制220V, —户一表计费,计算容量为:住户6KW户,大套型住户为8KW户。
本工程为多层居住建筑,消防设备及应急照明用电按二级负荷要求供电,其余用电按三级负荷要求供电。
电源由小区电房引至各幢采用阻燃交联电力电缆ZR-YJV-1KV用桥架沿墙或顶棚敷设,电表箱引出线则采用阻燃铜芯电线ZR-BV-0.5KV用金属线槽沿墙或管井明敷至各层,各层引入住户配电箱部分则改为穿管PC25(或PC32沿顶板暗装,楼梯间照明线穿管PC20暗装。
各幢消火栓控制线采用NH-KVV-4X 2.5/SC25/WC,在楼梯间消火栓管井内暗敷,至首层则改为NH-KVV-4X 2.5/SC25/CC(FC),并引至地下泵房。
大厅、走廊、车库公共应急照明配电箱采用双回路供电,出口设置蓄电池疏散指示灯,走道设带蓄电池的照明灯。
2、本工程防雷等级为三类设计,采用联合接地,接地电阻不得大于 1 欧姆。
本工程低压配电系统接地型式采用TN- S系统,同时设置等电位联结措施,利用建筑基础钢筋作接地装置电气保护,防雷和弱电设备均共用此接地,其接地电阻应不大于1 欧。
三、建筑智能化系统:本工程负责弱电套管的预埋:住户每户由电气管井至户内预埋弱电进户套管2PC20/CC穿电话、电视线用)及PC25/CC(穿可视对讲用)。
四、建筑给排水工程概况包括给水系统、排水系统、消防系统、雨水系统。
1、给水系统水源为市政管网,由市政给水管接入二根DN1O0合水管,供室外消火栓及室内消防水池、生活水池进水。
生活水池设在首层,有效容积为2X 70立方米,水池为独立结构体。
首层铺面及绿化用水由市政给水管道直接供水。
住宅用水由二次加压设备供水,由生活变频加压泵组供水各区当进户管压力超0.35MPa 时,于分户水表前设减压阀减压,阀后压力0.3MPa。
本小区室外市政给水管采用HDPE塑料给水管,电热熔方式连接,与其它管材管道之间采用法兰连接。
首层天花生活给水管及生活泵出水管采用内衬PE钢塑复合管,管径DN100以下螺纹连接,其它室内给水管采用PPR给水管,电热熔连接。
本小区建筑住宅及铺面给水管至埋管至进入各户室内,其余支管由用户装修自理。
2、排水系统本小区周围市政排水体制为污雨合流排水系统,本区内部排水系统采用污雨分流。
住宅室内卫生间排水为污废合流,排水管道通过室外埋地干管排向化粪池,经化粪池处理后与其他生活废水排至市政污水管。
雨水采用重力流排水系统,天面雨水采用专用雨水斗收集,经排雨水立管排至室外埋地雨水管道。
室外、车库顶板、路面及绿化渗水排水采用雨水口收集雨水,经排水管排至市政管道。
室内排水管采用UPVC排水塑料管,室外排水管采用HDPE双壁波纹管。
3、消防系统1 )本小区消防系统由消火栓系统、自动喷水灭火系统组成。
2)水源为市政管网,由市政给水管接入二根DN10O合水管,供室外消火栓及室内消防水池、生活水池进水。
地下消防水池位于首层地下,有效容积为294立方米,在8 幢屋顶设有效容积为18 立方米消防水箱。
3)室内消防栓设给水泵二台,一用一备,故障切换,设在地下消防水泵房内,每个消防栓箱内均设有可直接启动室内消防栓泵的消防破玻按钮,消防控制室和水泵房内均设有可直接启动消防泵的手动按钮。
车库部分室内消防系统保证有两股水柱同时到达任一点,住宅每楼每梯设一双阀双出口消火栓。
室内消防栓给水系统设置一套水泵接合器,分别设于小区消防车道旁。
4)小区室外市政给水管网上设置室外消火栓,室外消火栓设于消防车道边并配合水泵接合器位置设置。
5)自动喷水灭火系统设置场所为首层车库,系统稳压管由8 幢屋顶消防水箱接出,经减压后接入湿式报警阀组前的喷淋管网。
系统设置喷淋泵二台,一用一备,设在地下消防水泵房内,由压力开关自动启动,故障切换;设有一套湿式报警阀和二套喷淋接合器。
6)首层车库、商铺设置推车式灭火器和手提灭火器;住户每户设两具手提式灭火器。
7)消火栓及喷淋给水管采用内外热镀锌钢管,管道DN K 100采用螺纹连接,DN> 100采用沟槽式卡箍连接。
五、本安装工程的特点1 、安装施工配合难度大本电气程,需要预留预埋的管线和预埋件多、面广,施工时必须认真核对图纸,密切配合土建结构进行施工,确保准确无误。
预留埋是保证后期安装质量的重要关键因素之一。
为确保本工程预留洞准确,各专业在开工前要对图纸进行会审,消除专业间“打架” ,保证预留洞一次到位。
2、与各施工单体协调配合难度大在施工预埋期间注意水电图纸是否和土建系统相匹配,以及系统的电源的接口问题,避免出现真空现象;在施工前,各专业施工人员均应先了解系统,以免有冲突现象;另外应注重该系统产品保护事宜,做好防火工作以及避免高空坠物对系统产品的损伤。
第三章施工总体部署施工准备是工程建设的基础,其核心为工程施工提供各种必备条件,是工程建设各项目标得经实现的重要保证。
本工程开工之前,我们将做好以下准备工程:组织技术人员、技术工作的准备、前期工作所需要施工资源的准备、施工各项计划的编制等。
一、施工准备1 、根据工程进度计划、工程量、施工现场实际情况,作好人员、机械设备及物料进场工作,班组操作人员必须经过培训方可上岗,特殊工种操作人员持证上岗。
2、施工前组织施工、质安有关人员认真熟悉施工图纸及有关技术资料,结合现场实际情况掌握施工的重点、难点,提出设计中存在的问题,为图纸自审、会审做好准备。
3、施工前技术负责人向操作人员详细技术交底,使全体操作人员领会设计意图,明明白白操作。
4、必须熟悉技术规范、标准及施工方法。
、组织机构1、实施项目法施工的管理模式,组建本工程的项目经理部,对工程施工全过程的进度、质量、安全和文明施工负责。
2、本工程将委派我公司高水平专业人员担任个管理岗位,负责对工程个专业施工管理。
3、项目部组织机构项目经理、劳动需用计划各工种低高峰期需用计划序号工种名称低峰高峰备注1 管工10 202 电工12 253 电焊工 2 44 钳工 45 杂工 4 15给排水技术负责人电气技术负责安全员材料员四、主要施工机具计划主要施工机具需计划表五、分项工程进度计划第四章主要分项工程的施工方法第一节电气部分一、照明系统施工本工程为多层居住建筑,消防设备及应急照明用电按二级负荷要求供电,其余用电按三级负荷要求供电。
大厅、走廊、车库公共应急照明配电箱采用双回路供电,出口设置蓄电池疏散指示灯,走道设带蓄电池的照明灯。
二、配电箱安装配电箱安装包括配电箱、照明配电箱、电源控制箱安装1、施工程序2、施工准备配电箱安装所需机具满足施工需要、材料充足、人员配备齐全,同时完成配电箱安装技术交底。
3、配电箱检查验收配电箱安装前,要按设计图纸检查其箱号、箱内回路号,并按照安装设计说明进行检查,满足设计规范要求。
4、配电箱安装配电箱应安装在安全、干燥、易操作的场所,暗装时底口距地1.4m,明装时底口距地1.2m。
在同一建筑物内,同类箱的高度应一致,允许偏差0.5mm安装配电箱所需的木砖及铁件等均应预埋。
挂式配电箱应采用金属膨胀螺栓固定。
配电箱带有器具的铁制盘面和装有器具的门及电器金属外壳均应有明显可靠的PE线接地。
PE线不允许利用盒、箱体串接。
配电箱上配线需排列整齐,并绑扎成束,在活动部位应该两端固定。
盘面引出及引进导线应留有适当余量,以便于检修。
导线剥削处不应伤及线芯,导线压头应牢固可靠,多股导线不应盘圈压接,应加装压线端于(有压线孔者除外)。
如必须穿孔顶丝压接时,多股线应搪锡后再压接,不得减少导线股线数。
断器相对应。
配电箱上的母线应套上有黄(A相),绿(B 相),红(C相),浅兰(N相)等颜色色带,双色线为保护地线(黄绿,也称PE线)。
配电箱上电具、仪表应牢固、平正、整洁,间距均匀,铜端子无松动,启闭灵活,零部件齐全。
5、弹线定位根据设计要求现场找出配电箱位置,并按照箱的外形尺寸进行弹线定位。
通过弹线定位,可以更准确的找出预埋件事或者金属膨胀管螺栓的位置。
6、明装配电箱明装配电箱采用铁架固定和金属膨胀螺栓固定两种方式,具体采用何种方式根据配电箱内随机文件确定。
1)铁架固定配电箱将角钢调直,量好尺寸,画好锯口线,锯断煨弯,钻孔位,焊接。
煨弯时用方尺找正,再用电焊,将对口缝焊牢,并将埋注端做成燕尾然后除锈,刷防锈漆。
再找标高用高标号水泥砂浆将铁架燕尾端埋注牢固,埋入时要注意铁架的平直度和孔间距离,应用线坠和水平尺测量准确后再稳注铁架。
待水泥砂浆凝固后方可进行配电箱的安装。
2)金属膨胀螺栓固定配电箱采用金属膨胀螺栓可在混凝土或砖墙上固定配电箱。
其方法是根据弹线定位确定固定位置,用电锤在固定位置钻孔,孔深应以刚好将金属膨胀管部分埋入墙内为宜,孔洞应垂直于墙面。
