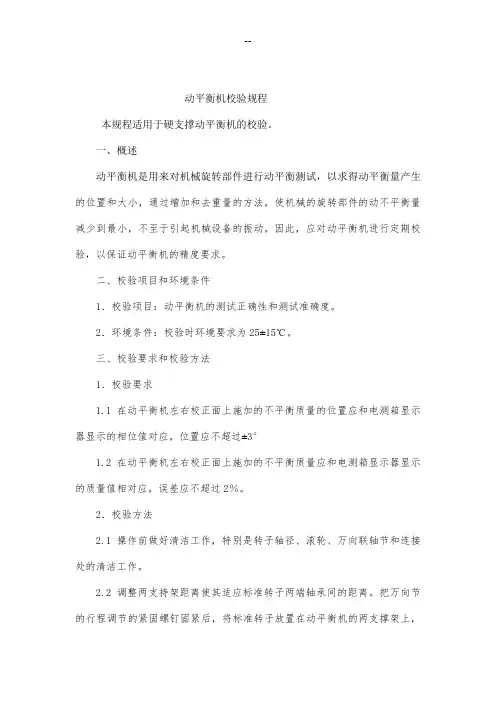

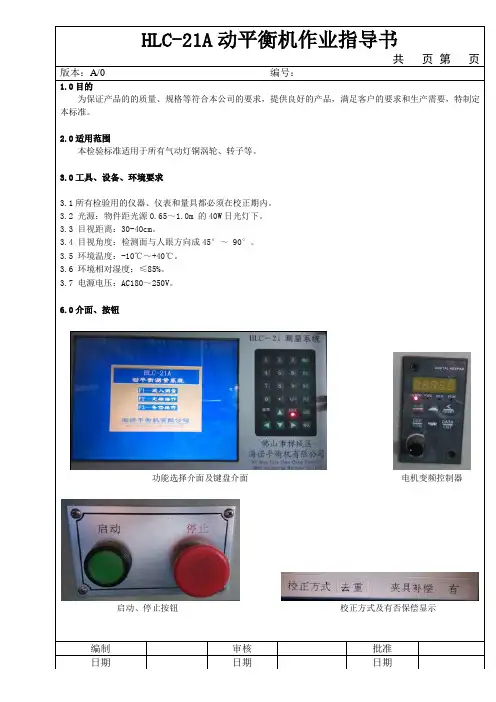

动平衡机校验操作指导书

动平衡机校验操作指导书

（IATF16949-2016/ISO9001-2015）

一、目的与范围

动平衡机是用来对机械旋转部件进行动平衡测试，以求得动平衡量产生的位置和大小，通过增加和去重量的方法，使机械的旋转部件的动不平衡量减少到最小，不至于引起机械设备的振动。因此，应对动平衡机进行定期校验，以保证动平衡机的精度要求。

本规程适用于硬支撑动平衡机的校验。

二、校验项目和环境条件

1．校验项目：动平衡机的测试正确性和测试准确度。

2．环境条件：校验时环境要求为25±15℃。

三、校验要求和校验方法

1．校验要求

1.1在动平衡机左右校正面上施加的不平衡质量的位置应和电测箱显示器显示的相位值对应，位置应不超过±3°。

1.2在动平衡机左右校正面上施加的不平衡质量应和电测箱显示器显示的质量值相对应，误差应不超过2％。

2．校验方法

2.1操作前做好清洁工作，特别是转子轴径、滚轮、万向联轴节和连接处的清洁工作。

2.2调整两支持架距离使其适应标准转子两端轴承间的距离。把万向节的行程

调节的紧固螺钉固紧后，将标准转子放置在动平衡机的两支撑架上，与万向联轴节联接并紧固，以避免标准转子轴向窜动。

2.3接通动平衡机总电源后，再接通电测箱电源，电测箱接通后将显示其本身的型号和版本号，接着电测箱自动依照程序进入自检过程，自检结束后将显示“TESTE”字符。若电测箱内部功能正常以及部件间连接完好，则电测箱进入测量过程，否则显示停留在“TEsTE”。

2.4初始状态，显示器将显示存贮单元的内容：A：B：c的数值，R1、R2的数值，校正方法，加重、去重，文件号。若标准转子的数据已存入内存文件，则调出文件并按测量键进入测量过程，若标准转子的数据未存入内存文件，则需输入标准转子数据，再进入测量过程，并选择“加重”测量方式。

2.5以上各项调整完毕，按下“启动”按钮，转子旋转，电测箱将显示转子的时机转速，执行存贮器内连续测量数次后，自动保存测量结果，且可重复测量、记录测量结果。其显示的不平衡量和相位应符合1.1及1.2所要求。

2.6在左校正面上分别施加一个2．5g、5g、10g的不平衡质量，测量并观察

电测箱显示器的显示值与实际加重质量的相位和质量是否相对应，并作相应的记录。

2.7在右校正面上分别施加一个2．5g、5g、10g的不平衡质量，测量并观察电测箱显示器的显示值与实际加重质量的相位和质量是否相对应，并作相应的记录。

四、校验结果的处理和校验周期

1．经校验符合本规范要求的动平衡机应填发“合格”标识，不符合本规范

要求的动平衡机应填发“禁用”标识。
