PKPM结构设计中梁柱施工图介绍(很不错的课件)

响 （b）对主梁的影响 （C）对次梁本身的影响
井字梁问题
用什么程序计算（SATWE或TAT），不能用PK计算 两种计算方法的计算结果不具有可比性
柱施工图改进说明
1、平法施工图修改异型柱的表式方法， 更加直观和便于修改
2、增加用户修改钢筋库的功能 3、增加[立面改筋]修改钢筋的方法 4、井字箍可以修改钢筋肢数
底框梁 抗震腰筋
腰筋最小直径14，均为抗扭纵筋 箍筋全长加密 主、腰筋均按受拉钢筋锚固在柱内
裂缝宽度及支座宽度
根据裂缝宽度自动调整钢筋 ，用户设置 允许裂缝宽度Sw ，选筋计算时超过Sw ，加大钢筋面积继续选择，直到满足要 求。
考虑支座宽度对裂缝宽度的影响，进而影 响梁上部钢筋
读入已有的数据 图面调整 在平面图中编辑
立面改筋
增加[立面改 筋]修改钢筋 的方法，数 据修改后， 能够自动进 行柱子数据 的重新归并
立面改筋
井字箍可以修改箍筋 肢数
柱子绘图参数
设定绘图采用的方式 ：截面注写1、 截面注写2、 列表注写
修改柱剖
异型柱新的表示方法
柱CELL表修改方式
柱CELL表表示的柱表施工图 —该表格可以直接打印
PKPM梁柱施工图介绍
平法梁施工图改进 平法柱施工图改进 梁柱施工图注意事项
中国建筑

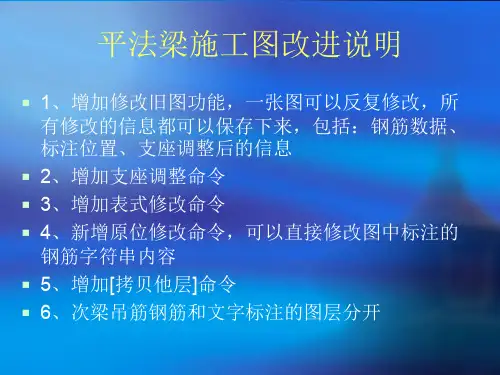

平法梁施工图改进说明
1、增加修改旧图功能，一张图可以反复修改，所 有修改的信息都可以保存下来，包括：钢筋数据 、标注位置、支座调整后的信息
2、增加支座调整命令 3、增加表式修改命令 4、新增原位修改命令，可以直接修改图中标注的
墙施工图改进
生成及编辑构件配筋 平面图中的操作方式 组合翼柱 “截面注写” 的方式

4.1.3 钢筋归并
对于几何形状相同、受力特点类似的构件，通常做法是归为一组，采用 相同的配筋进行施工，这样既可以减少施工图数量，也能降低施工难度。
4设定选筋参数等选项
读取指定层的计算结果
连续梁生成与归并
调整程序选配的钢筋 任选出图方式
平法图
立剖面详图
下一层
梁施工图模块使用流程
六、连续梁拆分与合并
提示：
① 拆分节点时需注意两点：一是只能从中间节点拆分，端节点不能作为 拆分节点。二是只能从支座节点（即支座查看时显示为三角的节点）拆分， 非支座节点（即支座查看时显示为圆圈的节点）不能拆分。
② 合并连续梁时，待合并的两个连续梁必须有共同的端节点，其在共同 端节点处的高差不大于梁高，偏心不大于梁宽。直梁与弧梁也可以手工合 并。
图4-6 连续梁支座查看
四、连续梁的性质判断与命名
判断规则如下：
1. 如果连续梁的支座中存在框架柱或剪力墙等竖向构件，则此 连续梁被认定为框架梁；否则，被认定为非框架梁。
2. 如果框架梁上存在梁托柱或托混凝土剪力墙的情况，则此梁 被认定为框支梁。如果框架梁位于底框层，且其梁上有砌体墙，则 此梁被认定为底框梁。
二、连续梁生成
软件按下列标准将相邻的梁段串成连续梁：
1. 两个梁段有共同的端节点。 2. 两个梁段在共同端节点处的高差不大于梁高。 3. 两个梁段在共同端节点处的偏心不大于梁宽。 4. 两个梁段在同一直线上，即两个梁段在共同端节点处的方向角（弧 梁取切线方向角）相差180度±10度。
图4-5 连续梁查看

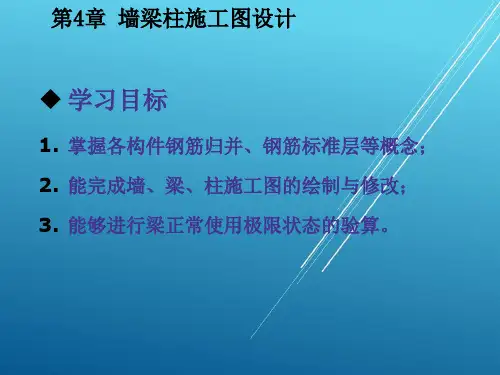

第4章 墙梁柱施工图设计
学习目标
1. 掌握各构件钢筋归并、钢筋标准层等概念； 2. 能完成墙、梁、柱施工图的绘制与修改； 3. 能够进行梁正常使用极限状态的验算。

4.设计资料：
某五层现浇框架教学楼，建筑平、立、剖面图见图（1-2）、（1-3）、（1-4）、（1-5），现 浇楼、屋盖，室内外高差0.45m，基础顶面距室外地面0.5m，屋顶设50水箱（总重100），抗震设 防裂度为7度，Ⅳ类场地土，近震。混凝土强度等级：梁、板、柱为C30，主筋335变形钢筋，箍 筋235钢筋。框架填充墙采用300×250×110水泥空心砖。
次梁──在房间内布置，且在执行主菜单2时输入的梁。 若在执行主菜单1时输入的梁，程序将该梁当作 主梁。对于圆弧梁，因主菜单2无法输入，可把 它作为主梁输入。次梁不同与主梁，它不再划分 房间，力的传递由次梁到主梁，主梁参与空间整 体计算，次梁作二维连续梁计算，另外，楼板自 动配筋时，板底钢筋会在主梁折断。
第一章的教学目标 了解系列软件包括的内容，熟悉的基本功能及应用范围，了解本课程的工程实例建筑概貌。
1.微机结构系列软件包括有：
➢结构平面计算机辅助设计软件── ➢钢筋混凝土排架及连续梁结构计算与施工图绘制软件── ➢多、高层建筑结构三维分析软件── ➢高层建筑结构动力时程分析软件── ➢多、高层结构空间有限元分析软件── ➢高精度平面有限元框支剪力墙计算及配筋软件── ➢楼梯计算机辅助设计软件──
➢剪力墙计算机辅助设计软件── ➢钢筋混凝土基本构件设计计算软件── ➢基础（独基、条基、桩基、筏基）软件── ➢箱形基础计算机辅助设计软件── ➢钢结构软件── ➢预应力混凝土结构设计软件── ➢混凝土小型空心砌块软件──
2是中的一个结构平面计算机辅助设计 软件，的基本功能：
一、人机交互建立全楼结构模型 二、自动导算荷载建立恒活荷载库 三、为各种计算模型提供计算所需数据文件 四、为上部结构各绘图模块提供结构构件的精确尺寸 五、为基础设计模块提供底层结构布置与轴线网格布置，还提供上部结构传下的恒活荷载

PKPM软件未来的发展趋势
智能化设计
随着人工智能技术的发展，未来PKPM软件可能会引入更多智能 化设计功能，如自动优化、智能诊断等。
云服务平台
未来PKPM软件可能会与云服务平台结合，实现数据共享、协同 设计等功能。
跨专业整合
未来PKPM软件可能会整合更多专业领域的功能，如建筑、机电 、暖通等，实现跨专业协同设计。
绘制梁的侧面图
侧面图应包括梁的侧面形状、箍筋 情况等信息。同时需要标注梁的高 度、宽度等尺寸。
03
柱施工图设计介绍
柱的分类与特点
分类明确
根据不同的分类标准，柱可以分为多种类型。例如，根据材料可分为钢筋混凝土 柱、钢柱等；根据功能可分为抗压柱、抗剪柱等。不同类型的柱具有不同的特点 和使用场景。
柱的截面尺寸确定
力。
梁配筋设计
软件可以根据梁的受力分析，自 动进行梁配筋设计，包括底筋、 面筋、箍筋等，提高设计的准确
性。
梁施工图的生成
基于设计结果，PKPM软件可以 自动生成详细的梁施工图，包括 梁的平法施工图和节点详图，方
便施工。
PKPM软件在柱设计中的应用
柱截面尺寸确定
根据柱的承载要求和抗震等级等因素，利用PKPM软件确定合理 的柱截面尺寸，确保柱的稳定性。
如何更好地应用PKPM软件进行结构设计
提高使用者技术水平
使用者需要不断学习和提高自己的技术水平，熟悉软件功能和操作 技巧。
结合理论和实践
使用者在进行结构设计时，应结合理论和实践，理解结构设计的原 理和基本知识。
注重数据安全
在使用PKPM软件进行结构设计时，应注重数据安全，定期备份数据 ，防止数据丢失。
THANKS
感谢观看

31
32
3）当在梁上集中标注的内容不适用于某跨时，则采用原位标注的方法标注此跨内容， 施工时原位标注优先采用。 4）附加箍筋和吊筋
33
34
35
36
的起止层数，也可以注写为该段柱的起止标高。 • 3、截面尺寸：同列表注写 • 4、纵向钢筋：当纵筋为同一直径时，无论为矩形截面还是圆
形截面，均注写全部纵筋。当矩形截面的角筋与中部筋直径不 同时，按“角筋+b边中部筋+h边中部筋”的形式注写 • 5、箍筋：包括箍筋级别、直径与间距；当圆柱采用螺旋箍筋 时，需在箍筋前加“L”；箍筋的肢数及复合方式在柱截面配 筋图上表示。当为抗震设计时，用“/”区分箍筋加密区与非 加密区长度范围内箍筋的不同间距；当箍筋沿柱全高为一种间 距时，则不使用“/”。
1
2
3
3.4柱、梁结构施工图
• 一、柱平法施工图 • 1、列表注写
• 列表注写方式系在柱平面布置图上分别在同一编号的柱中 选择一个截面标注几何参数代号；在柱表中注写柱编号、 柱段起止标高、几何尺寸与配筋的具体数值，并配以各种 柱截面形状及其箍筋类型图的方式来表达柱平法施工图。 包括柱平面布置图、柱断面类型、柱表、结构层楼面标高 及层高等。
28
5）侧面纵向构造筋或受扭钢筋
G总配筋值或N总配筋值 G4φ 12； N6φ 22
29
6）梁顶面高差
• 梁顶面相对于结构层面标高的高差值，有须注写 在（）
• 例（-0.100） 表示梁顶标高与结构层标高的差值， 负号表示低于结构层标高0.1米。如果结构层标高 为44.950米，那么梁顶标高为44.850米，梁的截 面尺寸为300×650,则梁底标高为44.200米。
• Ф10@100/250（Ф12@100），表示柱中箍筋为HPB300 级钢筋，直径为10，加密区间距为100，非加密区间距为250. 框架节点核芯区箍筋为HPB300级钢筋，直径为12，间距为 100.

2) 其它结构标准层平面的输入次梁楼板信息输入。
本章作业
1. 第一次完成主菜单1的输入，想进入主菜单2 布置次梁和悬臂雨篷板应在屏幕出现的四个 选择菜单的第几个菜单？ 某层平面的某处节点网格线尺寸为 2500×4500，如要在该板的中心位置开一个 800×800的孔，应该选择楼板开洞菜单下的 哪个命令？要输入哪些数据？
6) 拷贝前层
功能：可将上一标准层已输入的次
梁、预制板、洞口、悬挑板、砖混 圈梁、各房间板厚等布置直接拷贝 到本层，再对其局部修改，从而使 其余各层的次梁、预制板、洞口输 入过程的大大简化。
5. 输入工程实例的次梁和其它楼层信息
1) 由楼梯休息平台板传到梁段上的线荷载：
0.1×25+0.03×20+0.02×17×1.5/2+2.5 ×1.5/（1.65-0.45）×3.26=8.37KN/m
2) 设悬挑板
功能：在平面外围的梁或墙上设置现浇悬 臂板。 悬挑板的输入按照屏幕下边的提示有 三个步骤。当悬臂板的位置在平面外围的 同一边，且悬挑长度相同时可归为一类悬 挑板。
3Байду номын сангаас 设层间梁
功能：在某标高不在楼层上，而在两层之 间设连接柱或墙的梁段。例如某些楼梯间 处的梁或某些特殊用途的层间梁。
4) 楼板错层
② 次梁复制
功能：将次梁布置相同的房间直接复制过 来，从而简化输入。 次梁布置时输入的数据相同即为相同 布置，与房间大小不一定有关系。方法是 先用光标点取被复制的房间，再点取需布 置的房间，可连续点取。
③ 次梁删除
功能：删去房间已布置好的某一次梁。 在某一房间上布置或拷贝了新的次梁 布置时，其上旧的次梁数据自动删除。
2.

不同结构标准层或自然层可以归并为同一个钢筋标准层。 在新的钢筋标准层概念下，定义了多少个钢筋标准层，就应该画多少层柱的平法施 工图。因此，用户应该重视钢筋标准层的定义，使它既有足够的代表性，省钢筋，又足 够简洁。 3、总结归纳各地的施工图绘制方法，提供多达 7 种的画法，包括：（1）平法截面注 写（2）平法列表注写、（3）PKPM 截面注写 1（原位标注）、（4）PKPM 截面注写 2、（集 中标注）、（5）PKPM 剖面列表法、（6）广东柱表、（7）传统的立剖面画法,可以满足不 同地区、不同施工图绘制方法的需求。 4、增加读取旧图的功能，对已经生成的柱施工图可反复打开继续画图，每次打开程 序能够自动读取图中已有的钢筋信息（纵筋、箍筋等）和钢筋的标注位置等信息，用户 可继续在其上工作。 5、增加各种截面柱的配筋，包括绘制矩形、圆形、十字、T 形、L 形等截面的柱， 并可以绘制 PMCAD 中建模生成的各种截面柱。 6、增加柱三维线框图和渲染图，用户可以更加直观地查看柱钢筋的绑扎和搭接等情 况。 7、增加了柱钢筋的计算钢筋面积和实配钢筋面积的显示，便于用户进行数据校核。 8、和其它的施工图模块保持了相同的操作界面以及操作风格。
一、平法截面注写 1（原位）............................................................................7 二、平法截面注写 2（集中）............................................................................7 三、平法列表注写 ...............................................................................................8 四、PKPM截面注写 1（原位标注）.................................................................9 五、PKPM截面注写 2（集中标注）.................................................................9 六、PKPM剖面列表法 ..................................................................................... 10 七、广东柱表画图方式 .................................................................................... 10 八、传统的柱立剖面图画法 .............................................................................11 第三节 菜单说明 .............................................. 13 一、参数修改 .................................................................................................... 13 二、设钢筋层 .................................................................................................... 14 三、归并 ............................................................................................................ 14 四、绘新图 ........................................................................................................ 15 五、编辑旧图 .................................................................................................... 15 六、修改柱名 .................................................................................................... 15 七、平法录入 .................................................................................................... 16 八、连柱拷贝 .................................................................................................... 17 九、层间拷贝 .................................................................................................... 18 十、立面改筋 .................................................................................................... 19 十一、柱查询 .................................................................................................... 21 十二、画柱表 .................................................................................................... 21 十三、立剖面图 ................................................................................................ 22 十四、大样移位 ................................................................................................ 23 十五、移动大样 ................................................................................................ 24 十六、移动标注 ................................................................................................ 24 十七、配筋面积 ................................................................................................ 24 十八、双偏压验算 ............................................................................................ 25 十九、右键菜单 ................................................................................................ 26 二十、原位修改 ................................................................................................ 27

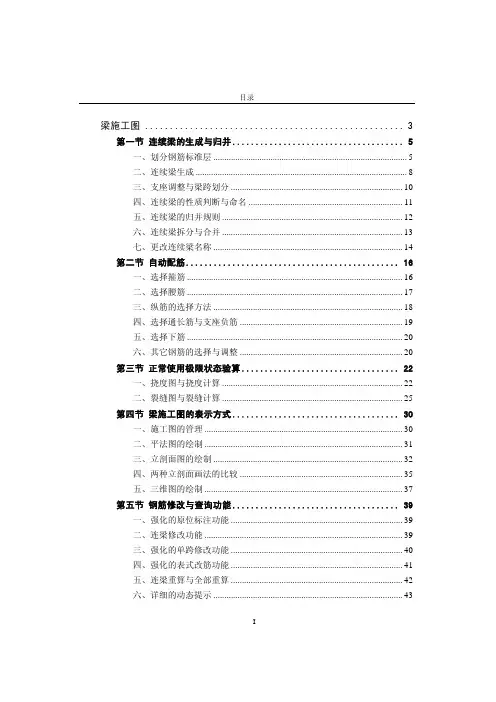

目录梁施工图 (3)第一节 连续梁的生成与归并 (5)一、划分钢筋标准层 (5)二、连续梁生成 (8)三、支座调整与梁跨划分 (10)四、连续梁的性质判断与命名 (11)五、连续梁的归并规则 (12)六、连续梁拆分与合并 (13)七、更改连续梁名称 (14)第二节 自动配筋 (16)一、选择箍筋 (16)二、选择腰筋 (17)三、纵筋的选择方法 (18)四、选择通长筋与支座负筋 (19)五、选择下筋 (20)六、其它钢筋的选择与调整 (20)第三节 正常使用极限状态验算 (22)一、挠度图与挠度计算 (22)二、裂缝图与裂缝计算 (25)第四节 梁施工图的表示方式 (30)一、施工图的管理 (30)二、平法图的绘制 (31)三、立剖面图的绘制 (32)四、两种立剖面画法的比较 (35)五、三维图的绘制 (37)第五节 钢筋修改与查询功能 (39)一、强化的原位标注功能 (39)二、连梁修改功能 (39)三、强化的单跨修改功能 (40)四、强化的表式改筋功能 (41)五、连梁重算与全部重算 (42)六、详细的动态提示 (43)I七、分类细致的标注开关 (43)八、连梁查找功能 (44)九、配筋面积查询功能 (44)十、修改次梁附加钢筋功能 (45)II梁施工图梁施工图梁施工图模块的主要功能为读取计算软件SATWE（或TAT、PMSAP）的计算结果，完成钢筋混凝土连续梁的配筋设计与施工图绘制。

具体功能包括连续梁的生成、钢筋标准层归并、自动配筋、梁钢筋的修改与查询、梁正常使用极限状态的验算、施工图的绘制与修改等。

梁施工图模块在保留前版施工图操作风格的基础上，对程序进行了全面的改写。

主要改进包括以下几个方面：1、将归并程序与施工图程序合并，程序集成化程度更高。

2、归并程序更灵活，用户可以设置钢筋标准层，可以任意修改连续梁的命名与分组，可以拆分合并连续梁。

3、重新编写了梁归并模块，前版程序以计算面积为基准进行归并，容易出现归并结果过大情况，新版采用先选筋后归并的方法，以选好的钢筋规格为基准进行归并，归并结果更合理。

基础
J
暗柱 AZ
受力筋
梁柱的平法施工图精讲
梁柱的平法施工图精讲
防潮层
板
主梁
次梁
柱
基础
梁柱的平法施工图精讲
外力
受压区
裂缝
受拉区
中和轴
外力 钢筋
梁柱的平法施工图精讲
梁柱的平法施工图精讲
梁柱的平法施工图精讲
二级抗震等级楼层框架梁KL
梁柱的平法施工图精讲
7.2.1柱平法施工图的识读
列表注写方式 列表注写方式，就是在柱平面布置图上，先对柱进行
梁柱的平法施工图精讲
7.1.1 结构施工图的主要内容与用途
• 结构设计说明是带全局性的文字说明，它包括： 设计依据、抗震等级、人防等级、选用材料的 类型、规格、强度等级，地基情况，施工注意 事项，选用标准图集等。
梁柱的平法施工图精讲
各层的结构平面布置图是表示房屋中各承重 构件总体平面布置的图样。它包括：
平面注写方式
平面注写方式是指在梁平面布置图上，分别在不同编号的 梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式 来表达梁平法施工图，见图10-4。
平面注写包括集中标注和原位标注。 集中标注表达梁的通用数值，即梁多数跨都相同的数值； 原位标注表达梁的特殊数值，即梁个别截面与其不同的数值。 施工时，原位标注取值优先。
2 ф 25+2 ф 22表示支座上部纵筋共四根一排放置，其中角部2 ф 25，中间2 ф 22；
当梁中间支座两边的上部纵筋相同时，仅在支座的一边标注配筋 值；否则，须在两边分别标注，见图7.2.2~7.2.3。
梁柱的平法施工图精讲
梁柱的平法施工图精讲
• 2、梁下部纵筋
与上部纵筋标注类似，多于一排时，用斜线“/”将各排纵筋自 上而下分开。同排纵筋有两种不同直径时，用加号“+”将两种 直径的纵筋相联，且角部纵筋写在前面。

PKPM梁柱施工图介绍平法梁施工图改进平法柱施工图改进梁柱施工图注意事项平法梁施工图改进说明1、增加修改旧图功能，一张图可以反复修改，所有修改的信息都可以保存下来，包括：钢筋数据、标注位置、支座调整后的信息2、增加支座调整命令3、增加表式修改命令4、新增原位修改命令，可以直接修改图中标注的钢筋字符串内容5、增加[拷贝他层]命令6、次梁吊筋钢筋和文字标注的图层分开梁平法新菜单可以直接选择以前的旧图进行修改直接选择新楼层绘制新图梁选筋新增控制参数 增加参数选项：是否考虑梁贯通中柱纵筋直径不大于柱截面尺寸的1/20。

参见规范GB50011-2001 6.3.4.2：一、二级框架梁内贯通中柱的每根纵向钢筋直径，对矩形截面柱，不宜大于柱在该方向截面尺寸的1/20；对圆截面柱，不宜大于纵向钢筋所在位置柱截面弦长的1/20。

绘制新图绘制新图后，程序自动生成的图形经常有“打架”现象，用户修改标注位置编辑旧图经过[移动标注]后，打开旧图后，修改有效，“打架”现象处理支座调整支座调整前该梁的集中标注为：KL-34(1A) 支座调整后该梁的集中标注为：KL-34(2)梁钢筋表式修改拷贝他层拷贝他层-选择拷贝内容选择要拷贝他层的参考图后，选择要拷贝的内容所在的图层拷贝他层-复制后的结果可以将以前已经编辑好的旧图上的内容复制到当前图面上，例如：轴线层次梁附加箍筋关闭次梁附加箍筋的标注通过[图层编辑]命令，将附加箍筋的标注信息关闭梁腰筋问题hw>=450mm，hw：有效高度-翼缘厚度（砼10.2.16）hw：H-保护层厚-DIA/2-翼缘厚度间距不大于200mm每侧〉AS_YAO=0.1%As(b*hw)程序配筋计算中，计算配筋叠加到梁的上、下纵筋，(AS_TOR-2*AS_YAO)/2计算结果中AS_TOR有值，则为抗扭纵向筋，否则构造腰筋两者的锚固（搭接）长度不一样（a）15d（b）la或lae（锚固）Ll或Lle（搭接）底框梁抗震腰筋腰筋最小直径14，均为抗扭纵筋 箍筋全长加密主、腰筋均按受拉钢筋锚固在柱内裂缝宽度及支座宽度根据裂缝宽度自动调整钢筋，用户设置允许裂缝宽度Sw ，选筋计算时超过Sw，加大钢筋面积继续选择，直到满足要求。

异型柱新的表示方法
柱平法-列表注写方式
柱平法-截面注写方式
柱CELL表修改方式
柱CELL表表示的柱表施工图 —该表格可以直接打印
次梁的输入问题
（a）对楼板房间的影响 （b）对主梁的影响 （C）对次梁本身的影响
井字梁问题
用什么程序计算（SATWE或TAT），不能用PK计算 两种计算方法的计算结果不具有可比性
柱施工图改进说明
1、平法施工图修改异型柱的表式方法，更加 直观和便于修改
2、增加用户修改钢筋库的功能 3、增加[立面改筋]修改钢筋的方法 4、井字箍可以修改钢筋肢数
选择要拷贝他层的参考图后，选择要拷贝的内容 所在的图层
拷贝他层-复制后的结果
可以将以前已经编辑好的旧图上的内容复制到当 前图面上，例如：轴线层
次梁附加箍筋
关闭次梁附加箍筋的标注
通过[图层编辑]命令，将附加箍筋的标注信息关闭
梁腰筋问题
hw>=450mm，
hw：有效高度-翼缘厚度（砼10.2.16）
绘制新图
绘制新图后，程序自动生成的图形经常有“打架” 现象，用户修改标注位置
编辑旧图
经过[移动标注]后，打开旧图后，修改有效，“打架”现象处 理
支座调整
支座调整前该梁的集中标注为：KL-34(1A) 支座调整后该梁的集中标注为：KL-34(2)
梁钢筋表式修改
拷贝他层
拷贝他层-选择拷贝内容
平法梁施工图改进说明
1、增加修改旧图功能，一张图可以反复修改，所 有修改的信息都可以保存下来，包括：钢筋数据、 标注位置、支座调整后的信息
2、增加支座调整命令 3、增加表式修改命令 4、新增原位修改命令，可以直接修改图中标注的

33
PMCAD软件在荷载输入中应注 意的事项
• （1）所有荷载均输入标准值，而非设计值。
• （2）楼面均布恒载应包含楼板自重；增加了 计算板自重的功能，此时楼面均布恒载应扣除 楼板自重。
• （3）梁、墙、柱自重程序自动计算，不需输 入，但框架填充墙需折算成梁间均布线载输入。
• （4）地下室人防设计时，必须输入楼面均布 活载，但人防荷载不计入此项，应到SATWE中 的人防设计信息中输入“人防顶板等效荷载”。 地下室顶板的人防设计应到PMCAD主菜单5楼 板计算时输入人防设计信息中的“人防顶板等34 效荷载”。
• （9）对于柱布置，当柱截面跨越两个或多个 节点时，要注意柱只是布置在了其中的一个节 点上。它与非布置节点处之间如果没有布置构 件，则该柱将孤立地不和其他构件共同工作。
一般应把柱截面内节点间布置上梁。 如下面第一个图，柱以B点为布置的节点，该 柱截面大，跨越了A、B、C共3个节点，这时 只有在A、C间布置梁才能把柱和A、C处的墙 等周边构件联系起来。没有这道梁A、C间楼 板将贯通，不能分成两个房间。 如下面第二个图，柱也是以B点为布置的节点， 如果不在A、C间布置梁，则A、C处的梁都不 32
a) 使其与房间的某边平行或垂直。
b) 非二级以上次梁。
c) 次梁之间有相交关系时，必须相互垂直。
次梁按主梁输入的利弊：
• 优点：
• 1） 能真实地反应结构的刚度，在大多数情况
下计算比较准确。
7
• 2） 输入、编辑方便。
6、 将梁、墙、柱及节点荷载 的在模型中直接输入
8
7、上节点高
1）斜梁的成批输入方式 2）局部抬高（或降低） 3）注意的问题： 斜屋顶处要加长度为零的短柱
对转换的构件图素进行显示和编辑修改。

3.主梁布置
实际操作exe2-11
在图2-34所示结构中，3、4轴线交A轴线的网格线上布置一道层间梁，梁顶标高 比本层标高低2m。
图2-34
布置好层间梁的结构
提示： 1.梁、墙应布置在网格上，两节点之间的一段网格上仅能布置 一道墙，可以布置多道梁，但各梁标高不应重合。 2.通过修改梁顶标高，可以实现在一段网格线上布置多道梁 （如层间梁、越层斜梁）的建模，但两根梁间不能有重合部分。 3.虽然程序此处能够生成层间梁，但不能用这种方式建立错层 梁，错层结构的建模方式见2.8.9。 4.如果布置梁的网格线两端的节点修改了“上节点高”，则梁 顶标高跟随上节点高的调整而调整。
尺寸的构造要求确定柱的截面尺寸，且一般宜取50mm为模数。
2.在程序中定义柱类型和截面尺寸 柱截面类型
3.柱布置
实际操作exe2-10
将图2-30中E、F轴线上的柱转动相应的角度，使柱的宽度方向与轴线方向平行。
柱转动修改前
柱转动修改后
二、主梁布置
1.梁截面尺寸估算 一般当荷载或跨度较小时，现浇整体式框架结构中框架梁的截面高度可取为
第二章 PMCAD建立结构计算模型
学习目标
熟悉PMCAD建模的基本步骤； 掌握建模过程中相关参数的正确设置方法； 了解PMCAD建模过程中的常见问题及解决
方法。 能够独立完成典型的钢筋混凝土结构的计算
结构模型建立。
2.1 PMCAD的基本功能
1、用人机交互方式输入各层平面布置及各层楼面构件 和外加荷载信息；
两种处理方法的不同点是： ①全房间洞上不能布置均布面荷载。 ②零厚度板上可布置均布面荷载，且能近似地传导 荷载至周围的梁和墙上。 ③两者在施工图中的画法不同。全房间洞一般按洞 口方式画出，而零厚度板按画楼梯间的方式画出。

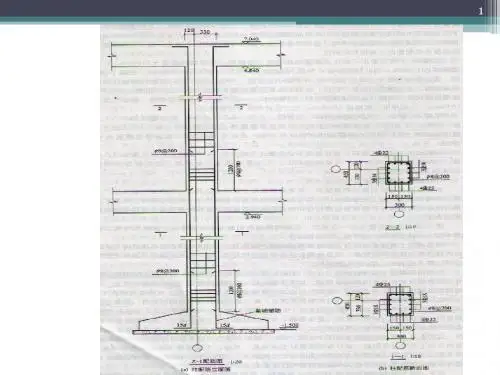

情境四：结构施工图识读子情境二：柱配筋图识读一、钢筋混凝土有关知识混凝土是将水泥、砂、石子、水按一定比例拌合、凝固养护制成的水泥石，它受压能力好，受拉能力差，易受拉断裂。

而钢筋的抗拉、抗压能力都很高，如把钢筋放在构件的受拉区中使其受拉，混凝土只承受压力，这将大大地提高构件的承载能力，从而减小构件的断面尺寸，这种配有钢筋的混凝土称为钢筋混凝土。

由钢筋混凝土制成的构件称为钢筋混凝土构件。

钢筋混凝土构件可分为现浇钢筋混凝土构件和预制钢筋混凝土构件。

现浇构件是在施工现场支模板、绑扎钢筋、浇筑混凝土而形成的构件。

预制构件是在工厂成批生产，运到现场安装的构件。

另外还有预应力混凝土构件，即在构件制作过程中通过张拉钢筋对混凝土预加一定的压力，以提高构件的抗拉和抗裂能力。

以上情况均应在钢筋混凝土结构构件图中反映出来。

钢筋混凝土结构构件图的重要内容就是表达钢筋。

1.混凝土的等级和钢筋的品种与代号混凝土按其抗压强度不同分为不同等级，普通混凝土分C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等10级，等级愈高，混凝土抗压强度也愈高。

钢筋的品种与代号见下表2.钢筋的分类与作用如下图所示，按钢筋在构件中的作用不同，构件中的钢筋可分为：（1）受力筋——承受拉力或压力（其中在近梁端斜向弯起的弯起筋也承受剪力），钢筋面积根据受力大小由计算决定，并配置在各种钢筋混凝土构件中。

（2）箍筋——用以固定受力筋位置，并承担部分剪力和扭矩。

多用于梁和柱中。

（3）架力筋——用于固定梁内箍筋位置，构成梁内的钢筋骨架。

（4）分布筋——多配置于板中，与板的受力筋垂直布置，将承受的荷载均匀地传给受力筋并固定受力筋的位置，并承担抵抗各种原因引起的混凝土开裂的任务。

（5）其他——因构造要求或施工安装需要而配置的构造筋，如腰筋、预埋锚固筋、吊环等。

3.钢筋的保护层和弯钩为了保护钢筋，防蚀、防火及加强钢筋与混凝土粘结力，在构件中的钢筋，外面要留有保护层。
