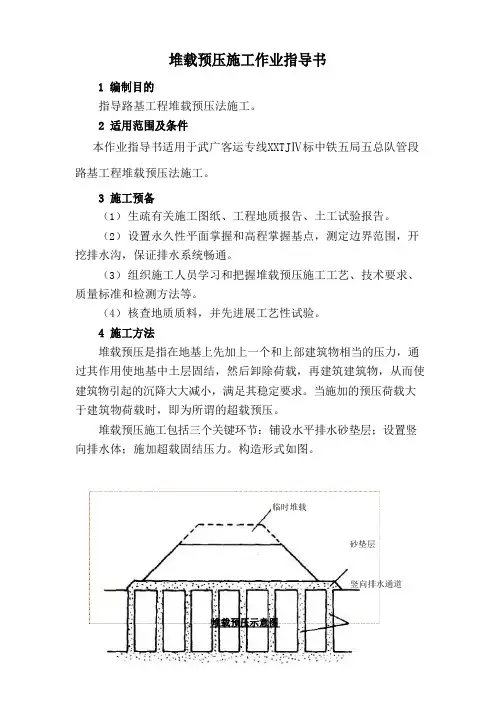

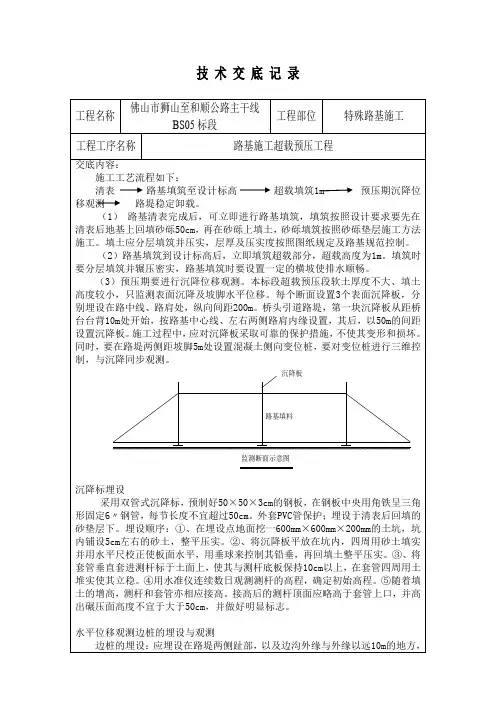

超载预压施工工艺

超载预压施工工艺真空预压的特点1.1 真空预压法是利用大气来加固软地基，因此和堆载排水预压法相比，不许要大量的预压材料。

1.2 真空预压法在施工时荷载无须分级施加，可以一次性快速施加到80Kpa以上而不会引起地基失稳，与堆载预压法相比加载较快，可明显缩短工期。

同时该法在卸载时只要抽气停止就可以了，因而施工起来简单、容易。

1.3 在同等条件下真空预压法处理后地基比堆载排水法处理的地基密实度高，且加固均匀，平均沉降量要大1.4 在同等条件下，真空预压法加固地基时抗剪强度增长率比堆载排水法大。

1.5 真空预压法的工程造价主要取决于真空泵的动力消耗。

1.6 真空预压与堆栽预压相结合可以达到超载的目的，而不会产生填土超载预压的不利于稳定的弊端。

2适用范围2.1 堆载材料缺乏，价格较高，工期较紧而电力供应不足地区。

2.2 难以施加荷载的超载地基。

2.3 临近危险边坡地带。

3工艺原理真空预压法是排水固结法处理软土地基的有效方法之一，它是利用专门的设备，通过抽真空在地基中产生负压，使土体空隙中的水分排出，从有效应力原理可知：空隙水排出，孔隙水压力减小后，有效应力就相应的增加，在压力差作用下，土体中的水分被排出，土体得到加固，土体强度得到提高。

根据达西定律，土体中孔隙水的渗透速度与水力坡度正正比，增加水头差和减少排水距离L均可加速土体的排水固结。

真空预压的加固机理是通过保持土体中的总应力不变，降低垂直排水通道中的孔隙水压力使之小于原有的孔隙水压力，即产生孔隙水压力，形成渗流需要的水力梯度；而堆载预压是通过施加外荷载使土体中的总应力增加，导致软土中的孔隙水压力增加并超过垂直排水通道中的孔隙水压力，即产生正的孔隙水压力，从而形成渗流需要的水力梯度/两者联合应用，正负孔隙水压力压差增大，也就是增加了水头差，造成孔压消散更快，加固效果更好，真空联合堆载预压加固软基工艺原理见图34工艺流程及操作要点4.1 工艺流程见图4.11-平整场地；2-量测地面起始高程；3-埋设施工沉降观测板；4-铺设30㎝砂砾垫层；5-打设排水板；6-铺设20cm砂砾垫层；7-铺设10cm 砂垫层并敷设主管、滤管；8-埋设砂垫层中的真空度测头；9-挖密封沟；10-安置主管出膜装置；11-量测施工沉降量；12-铺土工布及土工膜；13-铺设10cm砂垫层；14-安装抽真空装置；15-回填密封沟；16-联接主管到抽真空装置；17-设置膜上沉降标；18-测沉降初值；19-试抽真空；20-检查膜上及密封沟漏气情况；21-正式抽真空；22-施工监测开始；23-土方填筑开始；抽真空结束；（流程图见下页）4.2施工工艺下面结合杭州湾跨海大桥南接线工程第六合同段工程概况对真空联合堆载预压的施工工艺予以说明。

工程概况：该工程位于浙江省慈溪市掌起镇，属于海积平原区。

软土地基的特点是②1亚粘土耕植土层厚1-2m。

下伏③1层淤泥质亚粘土软土层，土工试验指标低，变异性较大。

主要的软土层为③1：淤泥质亚粘土（Q42+m）灰色、灰褐色，饱和、流塑。

层间夹亚粘土或亚砂土薄层，层厚约2-4cm。

具有高含量、高孔隙比、高压缩性、高灵敏度等特征，工程地址条件很差。

全合同段分布，埋深1-2m，最厚达23.4m，不宜作为基础持力层。

图4.1真空-堆载联合预压法施工工艺流程图软土地基处理设计标准：1、路堤稳定控制标准：采用有效固结应力进行稳定性计算，不论在施工期还是运营期，其稳定系数K≥1.5；2、路面设计使用年限（15年）内残余沉降满足下列要求：桥台与路堤相邻处≤0.10 m，涵洞或箱形通道处≤0.20 m，一般路段≤0.30 m。

4.2.1水平排水系统施工4.2.1.1清除表土，整平场地形成自路中心向两侧2%的横坡；4.2.1.2砂的质量和规格必须符合设计要求和规范规定；4.2.1.3砂垫层表面不得存留石块及其他尖利杂物并符合表4.2.1.3要求；表4.2.1.3 砂垫层施工要求项次检查项目规定值或允许偏差检查方法和频率1 砂垫层的厚度不小于设计每200 m检查4处2 砂垫层的宽度不小于设计每200 m检查4处3 反滤层的设置符合设计要求每200 m检查4处4 压实度 90 每200 m检查4处4.2.2垂直排水系统施工4.2.2.1塑料排水板的施工工艺如下：移动插班机就位，调正套管垂直度，对准桩位。

在空心套管中插穿入钢靴，再将排水板回插入套管咀中，拉紧排水板，使钢靴紧贴套管沉入土层，至设计要求深度；以震动加压的方式将套管沉入土层，至设计要求深度；拔出空心套管，由于土对钢靴及排水板的粘结力而使排水板留在土中；留出排水板埋入砂垫层的长度约为30㎝，将排水板减断，移动导管至下一桩位，继续下一根排水板施工。

4.2.2.2排水板施工注意事项施工前根据设计要求打设深度及地质情况选用合适的插班机；排水板在打设当中出现回带现象较严重时，除严格控制淤泥进入套管外，必要时可向管内适量注水，如回带超过0.5 m时应重新补打；打设排水板时留在孔口的淤泥应及时清除，以防污染砂垫层；打设排水板不应扭曲，滤膜不应破损或污染；排水板接长时应拆开滤膜，对准芯班槽口，再包好滤膜，用钉固定，搭接长度不应小于0.2 m严禁浮放搭接；排水板应露出第一层砂垫层15㎝，弯倒埋入第一层砂垫层。

4.2.2.3塑料排水板施工要求应符合表4.2.2.3的规定表4.2.2.3塑料排水板施工要求项次检查项目规定值或允许偏差检查方法和频率1 板间距（㎜）±150抽查2%2 板长不小于设计查施工记录3 竖直度 1.5 查施工记录4.2.2.4排水板打设完毕并验收合格后应及时仔细地用砂料把打设时在每根塑料排水板周围形成的孔洞回填好，否则抽真空时这些孔洞附近的密封薄膜很容易造成漏气从而难以达到和维持要求要求的真空度；4.2.3.1抽真空系统施工4.2.3.1抽真空系统主要包括：主、滤管安装，主管出膜装置，抽真空设备安装；4.2.3.2一般每台真空泵担负软基处理面积为800～1000㎡，据此可根据软基处理总面积算得真空泵的数量，再根据真空泵的数量计算出主管间距，滤管间距一般为6～8m。

主滤管布置要求见图4.2.3.2。

4.2.3.3滤管与滤管连接可在管头涂PVC 胶水，再将小管头塞入略大管头相连接。

4.2.3.4主管与滤管连接由三通和四通构成，三通、四通与个管采用钢丝橡胶软管，要求钢丝橡胶软管套入真空管和三通、四通的长度≥10㎝，并用12号铅丝绑扎，绑扎时注意沿线路横向不应过紧，达到不使沙砾进入真空管即可，并要求铅丝头向下，以防止其损坏密封膜。

4.2.3.5 主管出膜采用在膜上挖洞，在膜外用专用塑料胶水粘贴双层密封膜堵漏进行处理，要求见图4.2.3.54.2.3.6 主管出膜后用橡胶软管接入止回阀，止回阀再与抽真空装置连接，其安装见图4.2.3.64.2.3.7抽真空装置由水箱、射流喷嘴、真空吸管、污水泵组成，安装见图4.2.3.7，水箱安装在密封沟上，并应使其高度低于密封膜面高度图4.2.3.74.2.4密封系统施工4.2.4.1密封系统施工包括密封膜，密封沟，土体深层密封，加固中地表开裂的密封。

4.2.4.2密封膜加工时，尺寸大小应考虑埋入密封沟的部分；4.2.4.3密封膜铺设自一边开始，；两层一道顺序同时由近及远进行铺设；4.2.4.4密封膜埋入密封沟时，注意膜不要被石头、草根、树根等戳破；4.2.4.5密封沟回填好后，在沟中放水，水深控制在10㎝左右，若密封沟有漏气，水面、会有漩涡。

4.2.4.6密封膜铺好后，进行试抽真空，检查密封膜有无漏气。

具体方法：一般膜有漏洞的地方会发出风鸣声，此时派人穿软底鞋在膜上进行地毯式巡查，发现膜破时用小块薄膜粘贴补好。

4.2.4.7在试抽真空度稳定在80Kpa后保持7～10天，地基土达到一定强度时，才能进行堆载欲压；4.2.2.8密封沟是指在加固区四周开挖用于埋设密封膜的沟槽，其深度一般为1.2～1.5米，当被加固区土层粘粒含量较高，渗透性较差时，取较小值；沟的宽度为0.6～0.8m，人工开挖时可适当放大。

4.2.4.9密封沟挖好后，将膜放入沟中，应注意将膜贴于沟的内壁，并将膜放至沟底，然后分层回填；4.2.4.10当被加固的地层表面下不太深（3～5m）的地方，有一层厚度不大（2～3 m）的透水层存在，应考虑采用钢板桩法、灌浆法、深层搅拌法等对该透水层进行密封处理；4.2.4.11加固区出现裂缝时，一旦发现漏气，可用一定稠度的粘土浆倒灌裂缝中，将其封闭。

4.2.5施工检测4.2.5.1施工检测项目有：沉降观测、侧向位移观测、真空度观测4.2.5.2沉降观测分为施工沉降和填筑沉降两部分。

施工沉降指打设排水板、铺设砂垫层、安装真空等引起的沉降。

4.2.5.3施工沉降在平整场地后开始实施。

沉降板采用20㎝×20㎝×0.5㎝钢板制成，并在钢板中央焊一小铁钉，以便安装塔尺，钢板下焊接两个长约25㎝左右的“耳朵”，便于插入地下，防止移动。

4.2.5.3施工沉降板一般情况下每100m埋设一组，左、中、右各一个，埋设后应设醒目的标志，以防破坏，如有特殊情况位置可当调整。

观测分别在埋设后上完砂垫层进行，其差值为施工沉降。

填筑期间沉降板及侧向位移桩构造如图4.2.5.34.2.5.4填筑期间沉降板及侧向位移桩布置如图4.2.5.44.2.5.5软土路段观测断面设置根据设计图要求设置，路中沉降板应避开通信管道位置，沉降板和位移边桩的布设可根据实际地形和施工情况作适当调整。

4.2.5.6沉降板在密封膜铺完后安放。

要求在板下铺一块土工布以防损坏密封膜。

施工期间根据实际情况进行接长，最后一节应安置管帽。

4.2.5.7施工中应注意保护沉降板和侧向位移桩，避免被施工机具破坏，影响观测结果；4.2.5.8沉降板及侧向位移桩观测频率要求：施工期间，每填一层观测一次，路堤填高超过极限高度后，每天观测一次，应固停止施工，每三天观测一次；预压期间，第一个月每三天观测一次，第二个月至第三个月每七天观测一次，从第四个月开始，每半个月观测一次，直到铺筑路面。

4.2.5.9施工期间，若中桩沉降板日沉降量达到1㎝/d，或日侧向位移达到0.5㎝，应立即停止加载；停止加载后，必须每天进行观测，并且当连续观测三天的沉降量与位移值之内时，方可继续进行加载。

最后将观测记录绘制成图4.2.5.9，用以确定软基沉降量。

4.2.5.10真空度量侧装置要求80～1000㎡放置一个。

4.2.5.11真空度量侧装置由真空表、PVC透明软管、真空度测头组成，其组成见图4.2.5.11；4.2.5.12PVC软管直接穿过密封膜引至膜外，再与真空表连接。

软管出膜要求相同，见图 4.2.5.13；软管与真空表连接处要求挤上一些703硅胶加以密封。
