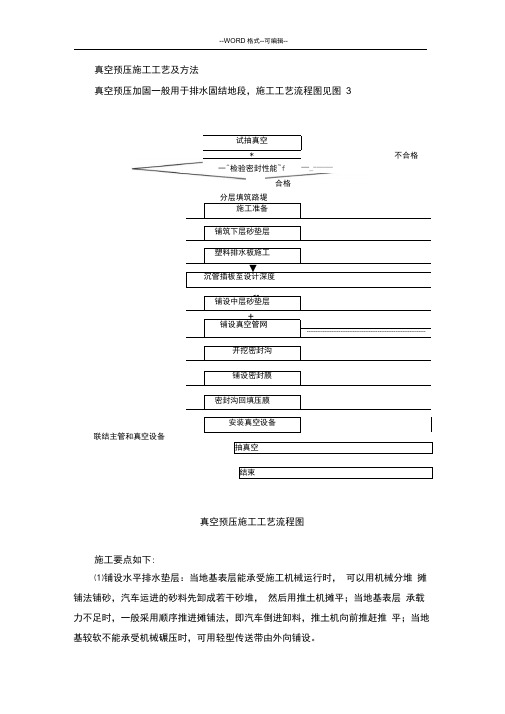

真空预压施工工艺及方法真空预压加固一般用于排水固结地段，施工工艺流程图见图3试抽真空不合格检验密封性能合格分层填筑路堤施工准备铺筑下层砂垫层塑料排水板施工沉管插板至设计深度铺设中层砂垫层铺设真空管网开挖密封沟铺设密封膜密封沟回填压膜安装真空设备联结主管和真空设备抽真空结束真空预压施工工艺流程图施工要点如下：⑴铺设水平排水垫层：当地基表层能承受施工机械运行时，可以用机械分堆摊铺法铺砂，汽车运进的砂料先卸成若干砂堆，然后用推土机摊平；当地基表层承载力不足时，一般采用顺序推进摊铺法，即汽车倒进卸料，推土机向前推赶推平；当地基较软不能承受机械碾压时，可用轻型传送带由外向铺设。
⑵埋设排水滤管：先清除滤水管埋设影响范围内的石块等有可能扎破密封膜的尖利杂物；滤水管采用塑料管，外包尼龙纱或土工织物等滤水材料，滤水管与三通管接头部位绑牢；排水滤管埋设应形成回路，主管通过出膜管道与外部真空泵连接。
⑶挖封闭沟：密封膜周边的密封可采用挖沟埋膜，以保证周边密封膜上有足够的覆土厚度和压力。
⑷铺设密封膜：密封膜的热合和黏接采用双热合缝的平搭接；密封膜检查合格后，按先后顺序同时铺设，每铺完一层都要进行细致的检查补漏，保证密封膜的密封性能；密封膜铺设完成后，回填黏土。
⑸施工监测：在预压过程中，应对加固范围内的地基稳定安全、固结度、垂直变形、侧向变形控制和加固效果实时监督和控制，监测被加固体内不同部位的负压实时状况；监测项目包括孔隙水压力、膜内真空度、排水板内真空度、土体真空度、地面沉降量、深层沉降量和土体水平位移；安置感应环于预定深度并用特定装置保持与土的变形响应性。
⑹关闭真空泵，关闭阀门。
⑺继续进行施工监测。
⑻结束：卸掉膜上覆水，拆掉真空系统及出膜口；去除密封膜及真空分布管。
⑼检验：进行现场钻探、试验等效果试验。
⑽注意事项：①施工前应按要求设置观测点、观测断面，每一断面上的观测点布置数量、观测频率和观测精度应符合规范要求，观测基桩必须置于不受施工影响的稳定地基内，并定期复核校正。
②在排水垫层的施工中，无论采用何种施工方法，都应避免对软土表层的无穷大扰动和隆起，以免造成砂垫层与软土混合，影响垫层的排水效果。
③挖封闭沟时，如果表层存在良好的透气层或在处理范围内有充足水源补给的透水层时，应采取有效措施隔断透气层或透水层。
④铺设密封膜时，要注意膜与软土接触要有足够的长度，保证有足够长的渗径；膜周边密封处应有一定的压力，保证膜与软土紧密接触，使膜周边有良好的气密性。
⑤地基在加固过程中，加固区外的土层向着加固区移动，使地表产生裂缝，裂缝断扩大并向下延伸，也逐渐由加固区边缘向外发展。
将拌制一定稠度的黏土浆倒灌到裂缝中，泥浆会在重力和真空吸力的作用下向裂缝深处钻进，泥浆会慢慢充填于裂缝中，堵住裂缝达到密封的效果。
真空预压法是在地基表面铺设密封膜，通过特制的真空设备抽真空，使密封膜下砂垫层内和土体中垂直排水通道内形成负压，加速孔隙水排出，从而使土体固结、强度提高的软土地基加固法。
真空预压法适用于加固淤泥、淤泥质土和其他能够排水固结而且能形成负超静水压力边界条件的软粘土。
该法早在50 年代初就已由瑞典的杰尔曼(W.kJELLMAN)提出，但直至70 年代末期一直末能得到广泛应用。
1980年，交通部第一航务工程局科研所( 天津港湾工程研究所) 在天津新港开展现场试验研究，解决了实用密封薄膜、抽真空装置及关键施工工艺，使该法达到实用阶段，并于1982 年末成功地应用于天津新港软基加固工程中。
1983 年该法的研究列入“六五”国家科技攻关项目1985 年通过国家技术鉴定，并获“六五”国家科技攻关奖；1987年2月取得国家专利权(专利号(申请号)85108820) ，并于1989 年被评为中国专利优秀奖；“七五”期间，该法被列为国家计委重点推广新技术的第28 项，同时被列为“七五”期间交通部《通达计划》推广新技术项目之一。
目前，真空预压法已在港口工程、石油、化工、建筑、公用事业和机场等工程中得到实际应用，加固面积已超过150 万平方米，取得了良好的技术经济效果。
一、真空预压加固法的特点真空预压加固法有以下几个特点：(1) 加固过程中土体除产生竖向压缩外，还伴随侧向收缩，不会造成侧向挤出，特别适于超软土地基加固。
(2) 一般膜下真空度可达600mmH，g 等效荷重为80kPa ，约相当于 4.5m 堆土荷载；真空预压荷重可与堆载预压荷重叠加，当需要大于80kPa 的预压加固荷重时，可与堆载预压法同时使用，超出80kPa 的预压荷重由堆载预压补足。
(3) 真空预压荷载不会引起地基失稳，因而施工时无须控制加荷速率，荷载可一次快速施加，加固速度快，工期短。
(4) 施工机具和设备简单，便于操作；施工方便，作业效率高，加固费用低，适于大规模地基加固，易于推广应用。
(5) 不需要大量堆载材料，可避免材料运入、运出而造成的运输紧张、周转困难与施工干扰；施工中无噪音，无振动，不污染环境。
(6) 适于狭窄地段、边坡附近的地基加固。
(7) 需要充足、连续的电力供应；加固时间不宜过长，否则，加固费用可能高于同等荷重的堆载预压。
(8) 在真空预压加固过程中，加固区周围将产生向加固区内的水平变形，加固区边线以外约10m附近常发生裂缝。
因此，在建筑物附近施工时应注意抽真空期间地基水平变形对原有建筑物所产生的影响。
二、真空预压法的机理与基本性能真空作用下土体的固结过程，是在总应力基本不变的情况下，孔隙水压力降低、有效应力增长的过程。
抽真空时，先后在地表砂垫层及竖向排水通道内逐步形成负压，使土体与排水通道、垫层之间形成压差；在此压差作用下，土体中的孔隙水不断由排水通道排出，孔隙水压力随之降低、有效应力增长，从而使土体固结压密。
这样，地基沉降在预压加固阶段基本完成，并获得足够的强度。
因此，在经过真空预压加固后的地基上施加建筑物荷载时，既不会发生地基失稳问题，又不会产生有害的残余沉降与差异沉降。
本工法可使膜下真空度在10—20d 内达到和维持在600mmUg以上，可产生相当于80KPa的等效荷载。
三、施工工艺真空预压施工包括以下四个主要部分：(1) 采用不透气的密封膜使加固地基与大气隔绝；(2) 为使土体加速排水固结，在加固地基中设置排水通道( 如塑料排水板) ；(3) 采用高效率的抽真空装置；(4) 为了节能和安全正常运转，需要安装自动控制、记录系统。
( 一) 施工工具1 、排水通道打设机由于塑料排水板具有质量稳定、轻便可靠、打设速度快、加固效果好等优点，目前在真空预压加固中已被广泛采用，极少见到使用袋装砂井及普通砂井的实例。
塑料排水板打设机可采用履带式或轨道式等轻型设备，其接地压力应与加固地基相适应；当地基十分软弱，地基承载力偏低时，往往需要对地基表层临时处理，以适应打设机对地基承载力的要求。
打设方式可用振动锤打入，亦可用静压压入。
采用目前常用塑料排水板打设机打设长度为20m左右的塑料排水板时，打设效率一般可达到1000—1500m/台班。
2 、真空设备及自控装置(1) 真空设备：φ48 型射流泵、3HA—9 型离心式水泵。
(2) 自控装置：自动控制、记录仪。
( 二) 施工程序本工法的施工程序如下：(1) 设置排水通道包括在软基表面铺设砂垫层和土体中打设排水通道。
目前多采用塑料排水板作为竖向排水通道。
采用套管法打设塑料排水板。
在钢套管压入地基土内之前，须先将塑料板放入套管，并在塑料板端部加管靴，这样，当钢套管压入时，管靴和塑料板也随之入土，拔出钢套管时，塑料板靠管靴的阻力留置于土中，在地面将塑料板切断，打设即完成。
1 —排水通道；2—滤管；3—围捻；4—出膜装置；5—阀门；6—真空表；7—射流泵；8—离心泵；9—沟槽；10—水平排法；11—密封膜(2) 铺设膜下滤管在打好塑料排水板的砂垫层上布设膜下滤管，并将滤管埋入砂垫层中。
(3) 铺设封闭薄膜。
(4) 连接膜外管道和出膜装置与抽真空设备。
(5) 安装自动控制设备。
( 三) 劳动组织1 、打设排水通道每台班由4—5人组成，班长 1 人、操机工 1 人、装运工1人、测量工1人、电工 1 人。
2 、真空设备安装与运转每台班6—8 人，每日三班连续运转。
( 四) 施工注意事项(1) 整平加固区场地，清除杂物，并铺设砂垫层。
为避免塑料密封破损，砂垫层表面不得存留石块及其他尖利杂物。
(2) 塑料排水板打设完毕并验收合格后，应及时仔细地用砂垫层砂料把打设时在每根塑料排水板周围形成的孔洞回填好，否则，抽真空时这些孔洞附近的密封薄膜很容易破损，造成漏气，从而难以达到和维持要求的真空度。
(3) 埋设膜下滤管时，绑扎过滤层的铅丝头均应朝向两侧，切忌朝上。
滤管周围须用砂填定，并用磁盘埋好，埋砂厚度以5cm 左右为宜。
砂料中的石块、瓦砾等尖利杂物必须清除干净，以免扎破密封膜。
(4) 铺膜时须挖沟，挖出的土堆在沟边平地上，不得堆在砂垫层上。
还应避免砂粒滑入沟中。
薄膜应事先仔细检查，铺设时四周应放到沟底，但不要拉得过紧。
沟中回填的粘土要密实且不夹杂砂石。
(5) 管道出膜处应与出膜装置妥善连接，以保证密封性。
膜外水平管道上应接有阀门。
每台射流历史意义和阀门外侧均应装有真空表，使用前应进行试抽检查。
(6) 整个真空系统安装完毕后，记录各观测仪器的读数，然后试运转一次。
发现漏气等问题时应及时采取措施补救。
(7) 抽真空期间必须保证电力连续供应，不得中途断电，以使真空度在最短时间内达到并长期维持设计值。
四、加固质量与效果检验真空预压期间，泵上真空度应大于700mmH，g 膜下真空度应大于600mmH。
g 采用以下方法检验真空预压加固效果：(1) 钻探取土进行室内土工试验；(2) 现场十字板、静力触探等试验；(3) 必要时进行载荷板试验。
五、技术经济分析(1)1 台真空设备的加固面积一般为1000—1500m2；(2) 加固后达到相当于80kPa 堆载预压的加固效果；(3) 与同等堆载预压相比，一般可降低造价1/3 、缩短工期1/ 、节约1/3 。
六、工程应用实例据不完全统计，目前国内真空预压法加固软基面积已超过150 余万平方米，节约工程投资1000 余万元。
现举几个工程实例如下：( 一) 天津新港东突堤真空预压加固工程该工程为天津新港新建突堤码头后方堆场加固处理工程，总加固面积48 万平方米。
被加固土为在原软粘土地基上新近吹填的超软粘土地基，土质为淤泥、淤泥质粘土及淤泥质亚粘土，含小量大、压缩性高、强度低。
该工程为国际招标工程。
因为加固面积大，工期要求紧，且缺乏堆载材料，所以普通堆载预压不但造价高，而且无法按预定工期要求完成。
交通部一航局采用真空预压法作为代案以最低价中标，并自1987 年 6 月至1989 年11 月仅用29 个月就完成了全部加固工程，比原定工期提前两个月。
