《计算机网络技术基础》课程标准一、课程基本信息表1 《计算机网络技术基础》课程基本信息二、课程目标1. 知识目标（1）熟悉计算机网络和现代网络系统的组成结构；（2）理解OSI参考模型、以太网标准和TCP/IP协议；（3）熟悉常见的局域网组网技术，掌握二层交换机的基本配置方法；（4）熟悉IP地址的相关知识，掌握规划和分配IP地址的方法；（5）理解IP路由的概念，掌握路由器和三层交换机的基本配置方法；（6）了解常用的无线局域网技术和设备，熟悉无线局域网的组网方法；（7）了解运营商网络和接入网的相关知识；（8）了解服务器端网络基本部署方法，了解网络功能虚拟化的相关知识；（9）熟悉文件、DHCP、DNS、Web、FTP等应用服务器的功能和基本部署方法。
2. 能力目标（1）能够利用相关软件绘制网络拓扑结构图，能够利用网络模拟和建模工具建立网络运行模型；（2）熟悉计算机连入网络所需的基本软硬件配置，能够独立完成双机互联网络的连接和连通性测试；（3）能够利用交换机组建和管理小型局域网；（4）能够实际需求合理规划和分配IP地址；（5）能够利用路由器和三层交换机实现网络互联；（6）能够利用相关设备组建小型无线局域网；（7）能够利用光纤接入网实现个人计算机或小型局域网与Internet的连接；（8）能够完成服务器的基本部署和性能监控，能够利用相关工具部署虚拟机；（9）能够完成文件、DHCP、DNS、Web、FTP等应用服务器的部署。
3. 素质目标（1）具有强烈的求知欲和较强的自学能力；（2）具有良好的口头语言表达能力和文字表达能力；（3）具有较高的计算机专业英语水平；（4）具有良好的人际交流能力和与他人协同工作能力；（5）具有在压力环境下现场解决问题的能力；（6）具有较强的身体素质，能适应艰苦工作需要；（7）具有较强的职业素养，具备安全、环保、成本、产品质量、团队合作等意识和能力。
（8）具有较高的职业道德，遵章守纪、爱岗敬业。
8.4 项目实施8.4.1 任务1 ：基于Windows Server 2003的DHCP的实现和应用1．项目任务某高校已经组建了学校的校园网，然而随着笔记本电脑的普及，教师移动办公室以及学生移动的现象越来越多，当计算机从一个网络移动到另一个网络时，需要从新获知网络的IP地址、网关等信息，并对计算机进行设置。
这样，客户端就需要知道整个网络的部署情况，默认网关是多少等信息，不仅用户觉得繁琐，同时也为网络管理员规划网络分配IP地址带来了困难。
网络中的用户需要无论出于网络中什么位置，都不需要配置IP地址、默认网关等信息就能够上网。
这就需要在网络中部署DHCP服务器。
2．任务目标●了解DHCP服务器在网络中的作用；●了解TCP/IP网络中IP地址的分配方式和特点；●理解DHCP的工作过程；●掌握DHCP服务器的基本配置；●掌握DHCP的配置和测试；●掌握常用DHCP选项的配置；●理解在网络中部署DHCP服务器的解决方案；●掌握DHCP服务器中继代理的配置；●掌握Windows Server 2003的DHCP服务器的安装和配置方法；3．方案设计部署DHCP之前应该进行规划，明确哪些IP地址用于分配给客户端（即作用域中包含的IP 地址），哪些用于手工指定给特定的服务器。
在一个私有192.168.11.0的网段上，子网掩码255.255.255.0，IP地址规划如下：(1)DHCP服务器IP地址为192.168.11.240，名称为子网1，可分配的IP地址为192.168.11.2~192.168.11.254。
(2)默认网关地址为192.168.11.254。
(3)固定地址的服务器地址：192.168.11.240~192.168.11.254，保留用于DHCP、Web、FTP、WSUS等服务器使用。
(4)DNS服务地址：202.99.160.68。
根据以上要求，本项目实施的网络拓扑结构如图8.1所图8.1 DHCP服务器网络拓扑图4．设备清单为了搭建如图8.1所示的网络环境，需要的设备和连线主要包括：(1)安装Windows Server 2003的2003的PC1台；(2)计算机2台（Windows XP系统）；(3)直通线3台；(4)交换机1台；5．实施步骤步骤1：硬件安装。

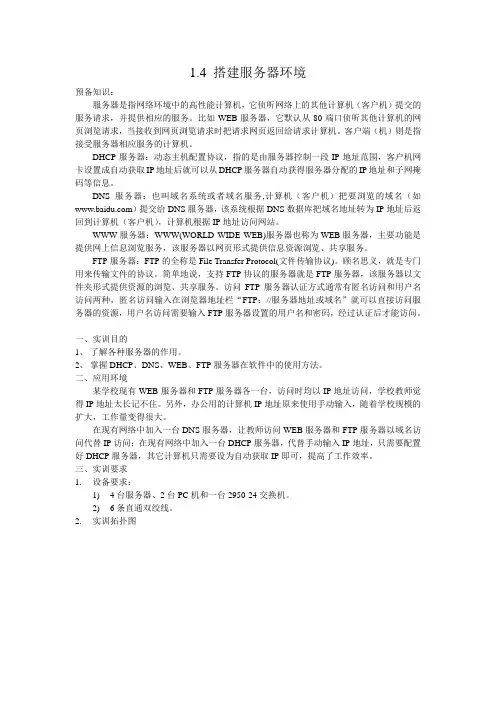

1.4 搭建服务器环境预备知识：服务器是指网络环境中的高性能计算机，它侦听网络上的其他计算机（客户机）提交的服务请求，并提供相应的服务。
比如WEB服务器，它默认从80端口侦听其他计算机的网页浏览请求，当接收到网页浏览请求时把请求网页返回给请求计算机。
客户端（机）则是指接受服务器相应服务的计算机。
DHCP服务器：动态主机配置协议，指的是由服务器控制一段IP地址范围，客户机网卡设置成自动获取IP地址后就可以从DHCP服务器自动获得服务器分配的IP地址和子网掩码等信息。
DNS服务器：也叫域名系统或者域名服务,计算机（客户机）把要浏览的域名（如）提交给DNS服务器，该系统根据DNS数据库把域名地址转为IP地址后返回到计算机（客户机），计算机根据IP地址访问网站。
WWW服务器：WWW(WORLD WIDE WEB)服务器也称为WEB服务器，主要功能是提供网上信息浏览服务，该服务器以网页形式提供信息资源浏览、共享服务。
FTP服务器：FTP的全称是File Transfer Protocol(文件传输协议)。
顾名思义，就是专门用来传输文件的协议。
简单地说，支持FTP协议的服务器就是FTP服务器，该服务器以文件夹形式提供资源的浏览、共享服务。
访问FTP服务器认证方式通常有匿名访问和用户名访问两种，匿名访问输入在浏览器地址栏“FTP：//服务器地址或域名”就可以直接访问服务器的资源，用户名访问需要输入FTP服务器设置的用户名和密码，经过认证后才能访问。
一、实训目的1、了解各种服务器的作用。
2、掌握DHCP、DNS、WEB、FTP服务器在软件中的使用方法。
二、应用环境某学校现有WEB服务器和FTP服务器各一台，访问时均以IP地址访问，学校教师觉得IP地址太长记不住。
另外，办公用的计算机IP地址原来使用手动输入，随着学校规模的扩大，工作量变得很大。
在现有网络中加入一台DNS服务器，让教师访问WEB服务器和FTP服务器以域名访问代替IP访问；在现有网络中加入一台DHCP服务器，代替手动输入IP地址，只需要配置好DHCP服务器，其它计算机只需要设为自动获取IP即可，提高了工作效率。

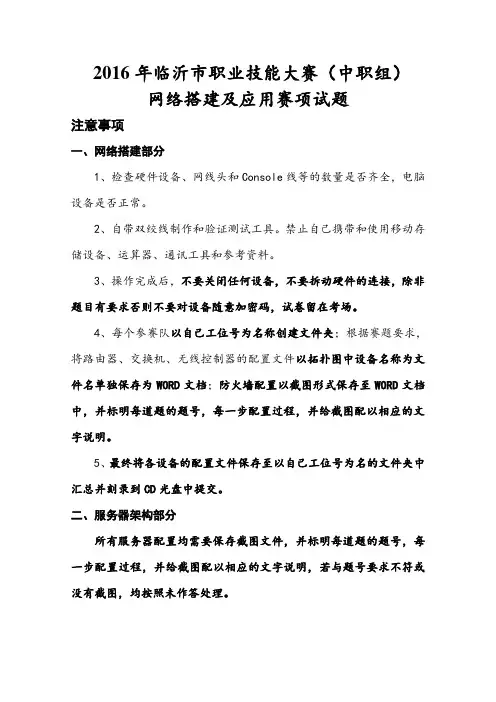

2016年临沂市职业技能大赛（中职组）网络搭建及应用赛项试题注意事项一、网络搭建部分1、检查硬件设备、网线头和Console线等的数量是否齐全，电脑设备是否正常。
2、自带双绞线制作和验证测试工具。
禁止自己携带和使用移动存储设备、运算器、通讯工具和参考资料。
3、操作完成后，不要关闭任何设备，不要拆动硬件的连接，除非题目有要求否则不要对设备随意加密码，试卷留在考场。
4、每个参赛队以自己工位号为名称创建文件夹；根据赛题要求，将路由器、交换机、无线控制器的配置文件以拓扑图中设备名称为文件名单独保存为WORD文档；防火墙配置以截图形式保存至WORD文档中，并标明每道题的题号，每一步配置过程，并给截图配以相应的文字说明。
5、最终将各设备的配置文件保存至以自己工位号为名的文件夹中汇总并刻录到CD光盘中提交。
二、服务器架构部分所有服务器配置均需要保存截图文件，并标明每道题的题号，每一步配置过程，并给截图配以相应的文字说明，若与题号要求不符或没有截图，均按照未作答处理。
项目简介你是某金融公司网络管理员，从公司建立初期便就职于该公司，见证了公司从一个只有几个人的小公司走向拥有多家子公司的大型公司的成长历程。
你也从一名管理员成长为网络总监。
现在，根据你在公司这些年的工作历程，将公司的网络从无到有搭建起来。
拓扑结构地址规划（1）设备地址设备设备名称设备接口IP地址路由器R1F0/0 172.16.1.1/30F0/3 172.16.2.1/30S0/1 172.16.4.1/30 R2S0/1 172.16.4.2/30F0/3 172.16.5.1/30 R3F0/3 172.16.3.2/30F0/0 172.16.6.1/24防火墙DCFW1 E0/1 172.16.1.2/30（2）应用系统地址表3.服务器IP地址分配表竞赛题目第一部分：网络搭建（500分)根据赛题要求，将路由器、防火墙、无线控制器的配置文件导出保存至WORD文档中，防火墙以截图形式保存至WORD文档中，并标明每道题的题号，每一步配置过程，并给截图配以相应的文字说明。
实验二：应用服务器的搭建1---创建DNS、DHCP、FTP、Web服务器一、实验目的：1、了解Windows 2000 Advanced Server的网络组件，并进行安装和调试。
2、了解和认识DNS服务，并简单设置DNS服务。
3、了解和认识DHCP服务，并简单配置DHCP服务器。
4、利用IIS组件，配置Web、FTP服务器。
二、实验指导：1、1、添加常用服务；设置网络属性常用服务简介1、1、DNS（Domain Name System）：域名系统。
它为Internet（因特网）上的计算机提供名称（即如“”的域名）到地址（即如“192.168.0.48”的IP地址）的映射服务以用于域名解析。
2、2、IIS（Internet Infomation Server）：Internet信息服务。
它是一种Web服务，主要包括WWW服务器、FTP服务器等。
它使得在Intranet（局域网）或Internet（因特网）上发布信息很容易。
Windows 2000 Advanced Server上提供的为IIS 5.0。
3、3、DHCP（Dynamic Host Configure Protocol）：动态主机配置协议。
它是设计用于简化管理地址配置的TCP/IP标准。
它使用服务器集中管理IP地址以及在您的网络上使用的其他相关配置（比如网关、DNS服务器等）的详细信息。

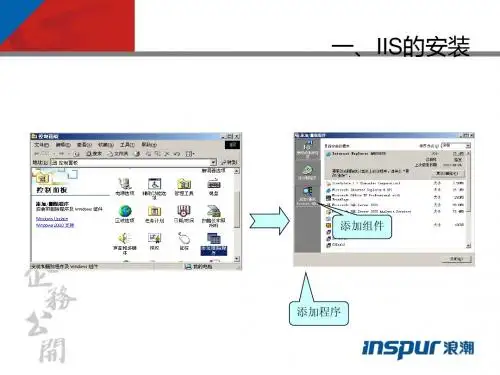

添加DNS、IIS和DHCP服务1、1、添加IIS。
选“控制面板→添加/删除程序→添加/删除Windows组件→Internet信息服务→全选”。
2、2、添加DHCP和DNS。
选“控制面板→添加/删除程序→添加/删除Windows组件→网络服务→选中：动态主机配置协议DHCP→选中：域名服务系统DNS”。
3、3、添加成功后，不需重新启动，即可在“开始→程序→管理工具”中看到并使用相关服务。
如下图：网络属性设置要使用以上所述服务，本机必须要有静态（即固定）的IP地址。
课程设计论文设计题目：小型局域网组建与配置摘要局域网（Local Area Network，LAN）是指在某一区域内由多台计算机互联成的计算机组。
一般是方圆几千米以内。
局域网可以实现文件管理、应用软件共享、打印机共享、工作组内的日程安排、电子邮件和传真通信服务等功能。
局域网是封闭型的，可以由办公室内的两台计算机组成，也可以由一个公司内的上千台计算机组成，说起局域网的发展，人们一般首先会想起计算机技术的发展，因为计算机技术的发展，人们是真真切切能感觉到的，但是反观整个局域网技术的发展过程，从第一代Hub和交换机时代，到第二代-带宽和三层交换时代，再到目前第三代-智能网络的发展时代，普通的网络用户似乎并没有感觉到什么变化，因为网络是信息时代的基础设施和幕后基石，所以普通的用户不会有太多的了解，只会感觉网络的速度快了，网络能提供的服务多了，其实这一切都离不开网络技术的不断发展，正是这些网络技术的发展才为网络的广泛应用提供了坚实的基础，为信息时代的高速发展提供了原动力。
关键字：服务器、计算机网络、网络监控目录第1章本次课程设计的任务 (5)1.1课题要求 (5)１/ 291.2分析材料，查找资料 (5)1.3总结数据、明确任务 (5)1.4本章小节 (5)第2章网络环境及分配IP (6)2.1网络拓扑结构 (6)2.2 IP地址的分配 (6)第3章在Server1上安装配置服务 (7)3.1.DNS服务程序的安装 (7)3.2配置DNS服务器 (8)3.3安装域控制器 (9)3.4安装DHCP服务 (10)3.5创建DHCP作用域 (11)第4章在Server2上安装配置服务 (11)4.1 FTP服务的安装与配置 (11)第5章在Server3上安装WINS服务 (17)5.1 添加WINS服务 (17)5.2设置WINS服务器属性 (19)第6章在Server4上安装网络打印服务 (20)6.1安装网络打印服务器 (20)第7章在Server5上安装网络监视器 (21)7.1安装网络监视器 (21)结论 (24)参考文献 (25)致谢 (26)指导教师评语 (27)答辩委员会评语 (28)第1章本次课程设计的任务1.1课题要求设计要求：构建一个小型网络办公环境，网络规模20台电脑左右，网络中计算机通过交换机相连，确保其连通性。
8.4 项目实施8.4.1 任务1 ：基于Windows Server 2003的DHCP的实现和应用1．项目任务某高校已经组建了学校的校园网，然而随着笔记本电脑的普及，教师移动办公室以及学生移动的现象越来越多，当计算机从一个网络移动到另一个网络时，需要从新获知网络的IP地址、网关等信息，并对计算机进行设置。
这样，客户端就需要知道整个网络的部署情况，默认网关是多少等信息，不仅用户觉得繁琐，同时也为网络管理员规划网络分配IP地址带来了困难。
网络中的用户需要无论出于网络中什么位置，都不需要配置IP地址、默认网关等信息就能够上网。
这就需要在网络中部署DHCP服务器。
2．任务目标●了解DHCP服务器在网络中的作用；●了解TCP/IP网络中IP地址的分配方式和特点；●理解DHCP的工作过程；●掌握DHCP服务器的基本配置；●掌握DHCP的配置和测试；●掌握常用DHCP选项的配置；●理解在网络中部署DHCP服务器的解决方案；●掌握DHCP服务器中继代理的配置；●掌握Windows Server 2003的DHCP服务器的安装和配置方法；3．方案设计部署DHCP之前应该进行规划，明确哪些IP地址用于分配给客户端（即作用域中包含的IP地址），哪些用于手工指定给特定的服务器。
在一个私有192.168.11.0的网段上，子网掩码255.255.255.0，IP地址规划如下：(1)DHCP服务器IP地址为192.168.11.240，名称为子网1，可分配的IP地址为192.168.11.2~192.168.11.254。
(2)默认网关地址为192.168.11.254。
(3)固定地址的服务器地址：192.168.11.240~192.168.11.254，保留用于DHCP、Web、等服务器使用。
(4)DNS服务地址：202.99.160.68。
根据以上要求，本项目实施的网络拓扑结构如图8.1所图8.1 DHCP服务器网络拓扑图4．设备清单为了搭建如图8.1所示的网络环境，需要的设备和连线主要包括：(1)安装Windows Server 2003的2003的PC1台；(2)计算机2台（Windows XP系统）；(3)直通线3台；(4)交换机1台；5．实施步骤步骤1：硬件安装。
按照图8.1所示将4台计算机通过直通线连接到交换机上，搭建本实训网络环境。
步骤二：进行TCP/IP设置。
因为要配置DHCP服务器，客户机通过DHCP自动获得IP地址等信息，故客户机吧需要配置IP地址；而充当DHCP服务器的计算机需要配置IP地址设置为192.168.11.240，子网掩码为255.255.255.0，网关为192.168.11.1。
步骤三：安装DHCP服务器。
(1)选择“开始”→“控制面板”→“添加/删除程序”命令，打开“添加或删除程序”窗口，单击“添加/删除程序Windows组件”，打开“Windows组件向导”对话框，选中“网络服务”复选框，单击“详细信息”按钮，在打开的“网络服务”对话框，选中“动态主机配置协议”复选框，如图8.2所示，然后单击“确定”按钮。
图8.2 DHCP服务安装过程（2）单击“下一步”按钮，Windows组件向导会完成DHCP服务的安装，并从Windows Server 2003安装光盘中复制所需文件，如图8.3。
图8.3 配置组件（3）重新启动计算机，完成DHCP服务安装。
安装完毕后，在管理工具中多了DHCP选项。
步骤四：DHCP服务器的授权。
（1）以Administrator身份登录。
（2）选择“开始”→“程序”→“管理工具”→DHCP命令，进入DHCP控制台窗口。
如图8.4。
图8.4 DHCP界面（3）右击DHCP，从弹出的快捷菜单中选择“DHCP管理授权的服务器”选项，弹出“管理授权的服务器”对话框，单击“授权”按钮，弹出“授权DHCP服务器”对话框，在“名称或IP地址”文本中输入DHCP服务器的名称或IP地址，在这里输入“192.168.11.240”，单击“确定”按钮，弹出“确认授权”对话框，显示DHCP服务器的名称和IP地址，如图8.5。
图8.5 授权DHCP服务器步骤五：DHCP服务器配置。
(1)新建作用域①右击DHCP服务器的计算机名，在弹出的快捷菜单中选择“新建作用域”命令，打开“新建作用域向导”对话框，单击“下一步”按钮，显示“作用域界面”。
在这里建立“子网1”的作用域。
②在“名称”文本框中输入“子网1”，在“描述”文本框中输入“为子网1的用户分配IP地址”，如图8.6所示。
图8.6 “新建作用域向导”对话框③单击“下一步”按钮，显示“IP地址界面”。
在“起始IP地址”文本框中输入此作用域的开始IP地址192.168.11.2，在“结束IP地址”中文本框中输入此作用域的IP地址192.168.11.254，“长度”文本框中会按照标准掩码自动为24，此时“子网掩码”文本框的数值自动为255.255.255.0，如图8.7。
.图8.7 “IP地址范围”界面④单击“下一步”按钮，显示“添加排除”界面，如图8.8所示，可设置在上一步设置的IP地址范围中哪一小段IP范围不分配给客户机。
在此设置排除地址为192.168.11.240~192.168.11.254，单击“下一步”按钮，显示“租约期限”界面，如图8.8所示，可设置客户机从DHCP服务器租约地址使用的时间长短，默认为8天。
图8.8 “添加排除”界面图8.9 “租约期限”界面⑤单击“下一步”按钮，显示“配置DHCP选项”界面，选中“是，我想现在配置这些选项”，如图8.10。
.图8.10 配置DHCP选项⑥单击“下一步”按钮，显示“路由器（默认网关）”界面，如图8.11所示，在“IP地址”文本框中输入当前子网的网关地址192.168.11.1，单击“添加”按钮。
图8.11 路由器（默认网关）⑦单击“下一步”按钮，显示“激活作用域”界面，选中“是，我想现在激活作用域”，单击“下一步”按钮，单击“完成”按钮，如图8.12。
.图8.12 域激活作用域(2)查看DHCP服务器①选择“开始”→“控制面板”→“管理工具”→“计算机管理”命令，进入“计算机管理”界面，单击“服务和应用程序”，选中“DHCP”，如图8.13。
.图8.13 计算机管理(3)DHCP客户机的测试在命令提示符方式下，利用ipconfig命令可查看IP地址的获得；利用ipconfig/all命令可详细的IP地址；利用ipconfig/release命令可释放获得的IP地址；利用ipconfig/renew命令重新获得IP地址。
8.4.1 任务2：架设单位内部DNS并提供域名解析服务1．项目任务有一所高等院校，组建学校的校园网并架设单位内部的web和FTP服务器，同时单位内部的计算机接入互联网，现需要安装并配置一台DNS服务器为校园网内部的用户提供DNS服务，使用户能够使用域名访问单位内部的Web网站和FTP服务器以及互联网上的各个网站。
2．任务目标●掌握DNS服务器的安装方法；●掌握正向和反向查找区域的建立方法；●掌握DNS服务器的测试方法；3．方案设计邢台职业技术学院建立校园网后需要为单位的内部局域网提供DNS服务，使用户能能够使用域名访问内部的计算机和网站。
要求如下：(1) 服务器端：在一台计算机上安装windows server 2003，设置IP地址为192.168.11.244，子网掩码为255.255.255.0；设置主机域名与IP地址的对应关系，对应192.168.11.244，文件传输服务器对应的192.168.11.250；设置转发器为202.99.160.68。
(3) 在DOS环境下，通过“ping域名”命令可以将域名解析为IP地址。
使用ping解析，，n，m等主机对应的IP地址。
根据以上要求，本项目实施的网络拓扑图如图8.14所示。
图8.13 DNS配置网络拓扑结构图4．材料清单和设备为了搭建图8.26所示的网络环境，需要如下设备：（1）安装windows server 2003 的PC2台，一台作DNS服务器，一台作WEb服务器；（2）安装windows XP的计算机2台，这台计算机已连入校园网。
5．实施过程步骤1：硬件连接。
按照图8.14所示，搭建DNS服务器配置网络模型图。
步骤2：设置IP地址及测试连通性。
设置各计算机的IP地址、子网掩码、网关、如表8.1所示。
表8.1 设置各计算机计算机IP地址子网掩码网关DNS服务器192.168.11.244 255.255.255.0 192.168.11.1Web服务器192.168.11.250 255.255.255.0 192.168.11.1PCA 192.168.11.10 255.255.255.0 192.168.11.1PCB 192.168.11.11 255.255.255.0 192.168.11.1使用ping测试各计算机之间的连通性。
如果全通继续进行，否则检测网线及计算机的配置，直到各计算机之间全部连通。
步骤3：安装DNS服务器。
(1)选择“开始”→“控制面板”→“添加/删除程序”命令，打开“添加或删除程序”窗口，单击“添加/删除程序Windows组件”，打开“Windows组件向导”对话框，选中“网络服务”复选框，单击“详细信息”按钮，在打开的“网络服务”对话框，选中“域名系统DNS”复选框，如图8.14所示，然后单击“确定”按钮。
图8.13 DNS 服务安装过程（2）单击“下一步”按钮，Windows组件向导会完成DNS服务的安装，并从Windows Server2003安装光盘中复制所需文件，如图8.14。
图8.14 配置组件（3）重新启动计算机，完成DNS服务安装。
安装完毕后，在管理工具中多了DNS选项。
步骤4：DNS服务器的配置。
在安装有DNS服务的windows server 2003服务器中，配置满足任务要求的DNS服务器，步骤如下：(1)启动windows server 2003服务器，选择“开始”→“管理工具”→DNS命令，进入DNS管理与配置界面。
(2)在DNS管理与配置窗口中加入需要管理和配值的域名服务器。
右击“树”区域的DNS选项，弹出的快捷菜单中选择“连接到DNS服务器”命令，打开“连接到DNS服务器”对话框，如图8.15所示。
windows server 2003 中的DNS管理程序既可以管理和配置本地的域名服务，也可以管理和配置网络中其他主机的DNS。
选中“这台计算机”单选按钮，单击“确定”按钮，系统将把这台计算机（计算机名为xxzx-chujl）加入到DNS“树”中，如图8.16所示。
这是就在该计算机上建立一个数据库，用于储存授权区域的域名信息。
