4、3G车载终端操作手册3G车载终端操作手册一、概述3G车载终端是一种集成GPS定位、无线通信和汽车行驶数据采集于一体的设备，通过连接汽车OBD接口实现与车辆的通信。
本操作手册旨在为使用3G车载终端的用户提供操作指南，帮助您了解设备功能、安装及使用方法，同时提高车辆行驶安全和车辆管理效率。
二、设备安装1、连接OBD接口：将3G车载终端的OBD适配器正确插入车辆的OBD 接口，确保连接稳定。
2、安装SIM卡：按照设备说明书中的指示，安装SIM卡，确保SIM 卡正确插入。
3、开启设备：打开设备的电源开关，等待设备启动。
三、设备功能1、GPS定位：3G车载终端内置GPS模块，可实时获取车辆位置信息，精度可达到5-10米。
2、无线通信：通过内置的3G/4G通信模块，实现与远程服务器的数据传输和语音通信。
3、汽车行驶数据采集：设备可采集车辆行驶速度、发动机转速、车速等关键数据，帮助用户更好地了解车辆运行状态。
4、报警功能：当发生异常情况，如车辆被盗、行驶速度过快等，设备会自动发送报警信息至预设的手机或后台服务器。
四、操作步骤1、设备连接：确保3G车载终端已连接汽车OBD接口，设备电源已开启。
2、账户登录：打开设备配套的移动应用程序，输入账户信息进行登录。
3、设备配置：在移动应用程序中，根据实际需求配置设备参数，如报警触发条件、通信模块设置等。
4、报警设置：在移动应用程序中设置报警条件，如车辆被盗、行驶速度过快等，确保设备能够在异常情况下及时发出报警信息。
5、数据查看：在移动应用程序中查看车辆行驶数据，包括车辆位置、速度、发动机转速等，帮助用户了解车辆运行状态。
五、常见问题及解决方法1、设备无法连接OBD接口：检查OBD接口是否正常，重新插拔OBD 适配器并确保连接稳定。
2、设备无法登录账户：检查网络连接是否正常，如使用3G/4G网络，请确认SIM卡是否正确安装并已激活。
3、无法收到报警信息：请检查移动应用程序中的报警设置是否正确，同时确认设备是否在移动网络覆盖范围内。
如何正确使用汽车故障诊断仪随着科技的不断进步，汽车故障诊断仪成为了现代汽车维修中不可或缺的工具。
它可以帮助汽车技师快速准确地定位并解决汽车故障。
然而，对于普通车主来说，正确使用汽车故障诊断仪可能会有些困难。
本文将为您介绍如何正确使用汽车故障诊断仪。
首先，了解汽车故障诊断仪的基本原理是非常重要的。
汽车故障诊断仪通过与汽车的电脑系统进行通信，获取车辆的故障码和传感器数据，从而帮助判断车辆故障的原因。
因此，在使用汽车故障诊断仪之前，您需要了解您的汽车是否支持OBD-II（On-Board Diagnostics II）协议。
大部分现代汽车都支持OBD-II协议，这意味着您可以使用标准的OBD-II诊断仪进行故障诊断。
其次，正确连接汽车故障诊断仪是非常重要的。
首先，您需要找到汽车的OBD-II接口，它通常位于驾驶员座位附近的仪表板下方。
然后，将诊断仪的OBD-II插头插入汽车的OBD-II接口中。
确保插头与接口完全连接，并且没有松动。
接下来，您需要将诊断仪的电源线连接到汽车的12V电源插座上，以确保诊断仪能够正常工作。
连接完成后，您可以打开汽车的电源，将诊断仪打开。
接下来，学会读取和解释故障码是使用汽车故障诊断仪的关键。
一旦诊断仪与汽车建立了连接，它会自动扫描并读取车辆的故障码。
故障码是一种由数字和字母组成的代码，它们代表着不同的故障类型。
您可以在诊断仪的屏幕上找到这些故障码，并使用诊断仪提供的说明来解释它们的含义。
根据故障码的含义，您可以更准确地判断车辆的故障原因，并采取相应的维修措施。
除了读取故障码，汽车故障诊断仪还可以提供其他有用的功能。
例如，它可以显示车辆的实时传感器数据，如发动机转速、车速、冷却液温度等。
这些数据可以帮助您更好地了解车辆的工作状态，并及时发现潜在的问题。
此外，一些高级的汽车故障诊断仪还可以进行特殊功能的测试，如发动机压缩测试、燃油喷射器清洗等。
然而，对于普通车主来说，这些功能可能并不常用，因此在使用时需要小心谨慎，以免对车辆造成不必要的损害。
道路运输车辆卫星定位系统车载终端用户手册V1.0目录V1.0 (1)目录 (1)产品概述 (3)技术指标 (4)功能详细介绍 (6)3.1查询功能 (6)3.1.1位置查询（支持SMS模式） (6)3.1.2参数状态查询（支持SMS模式） (6)3.1.3定时回传参数查询（支持SMS模式） (6)3.1.4查询车辆历史轨迹 (6)3.1.5查询车辆参数 (6)3.1.6版本查询（支持SMS模式） (6)3.2设置 (6)3.2.1定时回传位置信息的时间间隔设置（支持SMS模式） (6)3.2.2超速报警门阀设置（支持SMS模式） (7)3.2.3停车超时报警门阀设置（支持SMS模式） (7)3.2.4电子围栏设置（支持SMS模式） (7)3.2.5多边形电子围栏设置（支持SMS模式） (7)3.2.6 IP、端口及APN设置（支持SMS模式） (7)3.2.7远程设置GPRS通讯方式（支持SMS模式） (7)3.2.8远程设置本机号（支持SMS模式） (7)3.2.9远程下载集团电话号码（支持SMS模式） (7)3.2.10通讯限制（支持SMS模式） (7)3.2.11远程修改短信中心号码（支持SMS模式） (8)3.2.12初始化里程（支持SMS模式） (8)3.2.13心跳时间设置（支持SMS模式） (8)3.2.14线路规划设置 (8)3.2.15车速传感器传递系数设置（支持SMS模式） (8)3.2.16车辆参数设置 (8)3.2.17自定义检测口配置 (8)3.3、远程控制 (8)3.3.1远程重启（支持SMS模式） (8)3.3.2远程控制油路（支持SMS模式） (9)3.3.3收发调度信息（支持SMS模式） (9)3.3.4远程监听（支持SMS模式） (9)3.3.5支持远程软件升级（支持SMS模式） (9)3.4报警 (9)3.4.1超速报警 (9)3.4.2停车超时报警 (9)3.4.3 GPS天线开路短路报警 (10)3.4.4终端主电源断电报警 (10)3.4.5电源过高/低报警 (10)3.4.6自定义报警（高低传感器报警） (10)3.4.7抢劫/求助报警 (10)3.4.8进出围栏报警 (10)3.4.9疲劳驾驶报警 (10)3.5其它 (10)3.5.1图像采集 (10)3.5.2定时拍照 (11)3.5.3触发拍照 (11)3.5.4里程统计 (11)3.5.5盲区补传 (11)3.5.6打印功能 (11)3.5.7行驶记录仪功能 (11)3.5.8、读取事故疑点数据 (11)四、外带接口和扩展功能 (11)4.1 带USB host接口 (11)4.2 DB9串口连接PC电脑 (12)4.3 无线红外接口 (12)4.4 带IC卡接口 (12)4.5 带速度传感器接口 (12)五、使用说明 (12)5.2主机参数设置 (13)5.2.1 菜单结构示意图： (14)5.2.2 菜单设置 (15)七安装及调试流程 (17)七包装清单 (18)八注意事项 (18)产品概述道路运输车辆卫星定位系统车载终端、符合汽车行驶记录仪国标GB/T GBT19056-2003和交通运输部JT/T 794-2011《道路运输车辆卫星定位系统车载终端技术要求》、JT/T808-2011《道路运输车辆卫星定位系统车载终端通讯协议及数据格式》标准。

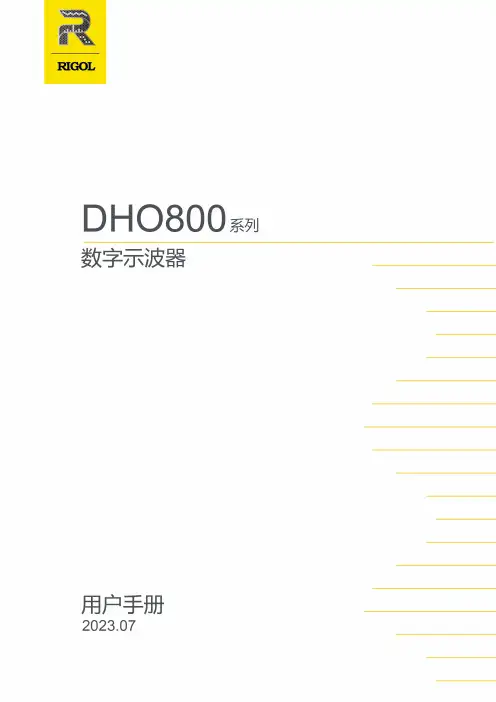

保证和声明版权© 2023 普源精电科技股份有限公司商标信息RIGOL®是普源精电科技股份有限公司的英文名称和商标。
声明•本公司产品受中国及其他国家和地区的专利（包括已取得的和正在申请的专利）保护。
•本公司保留改变规格及价格的权利。
•本手册提供的信息取代以往出版的所有资料。
•本手册提供的信息如有变更，恕不另行通知。
•对于本手册可能包含的错误，或因手册所提供的信息及演绎的功能以及因使用本手册而导致的任何偶然或继发的损失，RIGOL 概不负责。
•未经 RIGOL 事先书面许可，不得影印、复制或改编本手册的任何部分。
产品认证RIGOL 认证本产品符合中国国家产品标准和行业产品标准及ISO9001:2015 标准和ISO14001:2015 标准，并进一步认证本产品符合其他国际标准组织成员的相关标准。
联系我们如您在使用此产品或本手册的过程中有任何问题或需求，可与 RIGOL 联系：电子邮箱：*****************网址：章主题页码插图目录 (VII)表格目录 (XII)1安全要求 (1)1.1一般安全概要 (1)1.2安全术语和符号 (2)1.3测量类别 (3)1.4通风要求 (3)1.5工作环境 (3)1.6保养和清洁 (5)1.7环境注意事项 (5)2产品特色 (6)3文档概述 (7)4快速入门 (9)4.1一般性检查 (9)4.2外观尺寸 (9)4.3使用前准备 (10)4.3.1调整支撑脚 (10)4.3.2连接电源 (11)4.3.3开机检查 (11)4.3.4设置系统语言 (12)4.3.5连接探头 (12)4.3.6功能检查 (13)4.3.7探头补偿 (14)4.4产品简介 (15)4.4.1前面板介绍 (15)4.4.2后面板介绍 (20)4.4.3用户界面介绍 (22)4.5触摸屏手势 (24)4.5.1触摸 (24)4.5.2拖动 (24)4.5.3捏合 (25)4.6参数设置方法 (25)4.7使用安全锁 (30)4.8使用内置帮助系统 (30)5设置垂直系统 (31)5.1打开或关闭模拟通道 (31)5.2调整垂直档位 (32)5.3调整垂直偏移 (33)5.4通道耦合 (34)5.5带宽限制 (34)5.6输入阻抗 (35)5.7波形反相 (35)5.8探头 (36)5.9幅度单位 (38)5.10偏置 (38)5.11通道延迟 (38)5.12通道标签 (39)6设置水平系统 (40)6.1水平时基调整 (40)6.2调整水平位移 (41)6.3延迟扫描 (42)7设置采样系统 (44)7.1获取方式 (44)7.2采样方式 (46)7.3采样率 (46)7.4存储深度 (47)7.5水平扩展 (49)7.6滚动模式 (49)7.7XY模式 (49)8触发示波器 (52)8.1触发信源 (52)8.2触发电平 (52)8.3触发方式 (53)8.4触发耦合 (54)8.5触发释抑 (54)8.6噪声抑制 (55)8.7触发类型 (55)8.7.1边沿触发 (56)8.7.2脉宽触发 (57)8.7.3斜率触发 (59)8.7.5码型触发 (64)8.7.6持续时间触发 (65)8.7.7超时触发 (68)8.7.8欠幅脉冲触发 (69)8.7.9超幅触发 (71)8.7.10延迟触发 (73)8.7.11建立保持触发 (75)8.7.12第N边沿触发 (77)8.7.13RS232触发 (79)8.7.14I2C触发 (82)8.7.15SPI触发 (85)8.8触发输出连接器 (88)9数学运算 (89)9.1代数运算 (90)9.2函数运算 (93)9.3FFT运算 (96)9.4逻辑运算 (100)9.5数字滤波 (103)10测量 (107)10.1AUTO后的快速测量 (107)10.2自动测量 (107)10.2.1测量参数介绍 (108)10.2.1.1时间参数 (108)10.2.1.2计数值 (109)10.2.1.3延迟和相位参数 (110)10.2.1.4电压参数 (112)10.2.1.5其它参数 (113)10.2.2选择测量参数 (113)10.2.3测量设置 (116)10.2.4移除测量结果 (119)10.3光标测量 (119)10.3.1手动光标 (121)10.3.2追踪光标 (123)10.3.3XY 光标 (126)11数字电压表（DVM）和频率计 (128)11.1数字电压表（DVM） (128)11.1.2清除测量 (130)11.2频率计 (130)11.2.1测量设置 (130)11.2.2统计复位 (131)11.2.3清除测量 (132)12直方图分析 (133)12.1打开或关闭直方图功能 (133)12.2选择直方图类型 (134)12.3选择直方图信源 (134)12.4设置直方图高度 (134)12.5设置直方图窗口范围 (134)12.6直方图分析结果 (135)12.7清除测量 (136)13参考波形 (137)13.1启用Ref功能 (137)13.2设置参考波形 (137)13.3设置Ref波形显示 (138)13.4导出与导入参考波形 (139)14通过/失败测试 (140)14.1启用或禁用通过/失败测试功能 (140)14.2选择信源 (141)14.3设置蒙板 (141)14.4设置测试结果的输出形式 (141)14.5启动或停止通过/失败测试操作 (142)14.6查看测试结果统计信息 (143)15协议解码 (144)15.1并行解码 (144)15.1.1时钟配置 (145)15.1.2总线配置 (145)15.1.3显示相关配置 (147)15.1.4事件表 (147)15.2RS232解码 (148)15.2.1信源设置 (149)15.2.2设置帧格式 (150)15.2.3显示相关配置 (151)15.2.4事件表 (151)15.3.1信源设置 (152)15.3.2显示相关配置 (153)15.3.3事件表 (153)15.4SPI解码 (154)15.4.1设置信源 (155)15.4.2设置模式与数据 (156)15.4.3显示相关配置 (157)15.4.4事件表 (157)16多窗口显示 (159)17波形录制与播放 (161)17.1常用设置 (161)17.2录制选项 (162)17.3播放选项 (163)18搜索与导航功能 (165)18.1搜索功能 (165)18.2导航功能 (167)19显示控制 (171)19.1显示类型 (171)19.2余辉时间 (171)19.3波形亮度 (172)19.4设置屏幕网格 (172)19.5显示设置 (172)19.6标尺 (173)19.7色温 (173)19.8波形保持 (173)20存储和加载 (174)20.1进入存储菜单 (174)20.2保存文件 (174)20.2.1图像存储 (174)20.2.2波形存储 (176)20.2.3设置存储 (177)20.2.4二进制数据(.bin)格式 (179)20.3加载文件 (181)20.4固件升级 (182)20.5磁盘管理 (183)21系统功能设置 (186)21.2基本设置 (188)21.3关于此示波器 (189)21.4其他设置 (190)21.5Auto选项 (190)21.6自校正 (191)21.7选件列表 (191)21.8快捷操作 (191)21.9自测 (193)22远程控制 (195)22.1通过USB控制 (195)22.2通过 LAN 控制 (196)23故障处理 (198)24附录 (199)24.1附录A：附件和选件 (199)24.2附录 B：保修概要 (199)24.3附录C：出厂值 (200)插图目录图 4.1 正视图 (9)图 4.2 侧视图 (10)图 4.3 调节支撑脚 (10)图 4.4 连接电源 (11)图 4.5 连接无源探头 (13)图 4.6 补偿信号 (14)图 4.7 方波信号 (14)图 4.8 探头补偿 (15)图 4.9 前面板（2通道型号） (15)图 4.10 前面板（4通道型号） (16)图 4.11 后面板 (20)图 4.12 用户界面 (22)图 4.13 触摸手势 (24)图 4.14 拖动手势 (25)图 4.15 捏合手势 (25)图 4.16 英文键盘输入界面 (26)图 4.17 中文键盘输入界面 (27)图 4.18 字符键盘 (28)图 4.19 数字键盘 (29)图 4.20 使用安全锁 (30)图 5.1 通道垂直菜单 (31)图 5.2 波形反相 (36)图 5.3 探头配置菜单 (36)图 5.4 零点偏移 (39)图 6.1 水平系统菜单 (40)图 6.2 延迟扫描模式 (43)图 7.1 水平系统菜单 (44)图 7.2 显示模式 (45)图 7.3 存储深度示意图 (48)图 7.4 XY配置菜单 (50)图 7.5 相位差的测量原理图 (51)图 8.1 采集存储器的示意图 (53)图 8.2 触发释抑示意图 (55)图 8.3 边沿触发设置菜单 (56)图 8.4 正脉宽/负脉宽 (57)图 8.5 脉宽触发配置菜单 (58)图 8.6 正斜率时间/负斜率时间 (59)图 8.7 斜率触发配置菜单 (60)图 8.8 视频触发配置菜单 (62)图 8.9 码型触发 (64)图 8.10 码型触发配置菜单 (64)图 8.11 持续时间触发示意图 (66)图 8.12 持续时间触发配置菜单 (66)图 8.13 超时触发示意图 (68)图 8.14 超时触发菜单 (68)图 8.15 欠幅脉冲触发示意图 (70)图 8.16 欠幅脉冲触发配置菜单 (70)图 8.17 超幅触发配置菜单 (72)图 8.18 延迟触发示意图 (73)图 8.19 延迟触发配置菜单 (74)图 8.20 建立保持时间示意图 (76)图 8.21 建立保持触发配置菜单 (76)图 8.22 第N边沿触发示意图 (78)图 8.23 第N边沿触发配置菜单 (78)图 8.24 RS232协议说明图 (80)图 8.25 RS232触发类型配置菜单 (80)图 8.26 I2C协议时序图 (82)图 8.27 I2C触发配置菜单 (82)图 8.28 二进制格式设置 (84)图 8.29 十六进制格式设置 (84)图 8.30 SPI总线时序图 (85)图 8.31 SPI触发配置菜单 (86)图 9.1 数学运算菜单 (89)图 9.2 运算结果的波形显示窗口 (90)图 9.3 代数运算菜单 (91)图 9.4 运算结果显示窗口 (91)图 9.5 函数运算菜单 (94)图 9.6 运算结果显示窗口 (94)图 9.7 FFT运算菜单 (97)图 9.8 FFT运算窗口 (97)图 9.9 峰值搜索 (100)图 9.10 逻辑运算菜单 (101)图 9.11 运算结果显示窗口 (102)图 9.12 数字滤波菜单 (104)图 9.13 运算结果显示窗口 (104)图 10.1 时间参数 (108)图 10.2 延迟和相位参数 (110)图 10.3 电压参数 (112)图 10.4 垂直测量参数 (114)图 10.5 水平测量参数 (115)图 10.6 其他测量参数 (115)图 10.7 测量设置菜单 (116)图 10.8 光标 (120)图 10.9 手动模式光标设置菜单 (122)图 10.10 手动光标测量实例 (123)图 10.11 追踪模式光标设置菜单 (124)图 10.12 追踪测量（水平扩展前） (125)图 10.13 追踪测量（水平扩展后） (125)图 10.14 XY 模式光标设置菜单 (126)图 11.1 数字电压表设置菜单 (129)图 11.2 频率计设置菜单 (131)图 12.1 直方图设置菜单 (133)图 12.2 直方图分析界面 (133)图 12.3 直方图分析结果 (135)图 13.1 参考波形菜单 (137)图 14.1 通过/失败测试菜单 (140)图 14.2 通过/失败测试菜单-简洁模式 (140)图 14.3 通过/失败测试界面 (142)图 15.1 并行解码示意图 (144)图 15.2 并行解码菜单 (145)图 15.3 并行解码事件表 (147)图 15.4 RS232串行总线示意图 (148)图 15.5 RS232解码菜单 (149)图 15.6 RS232解码事件表 (151)图 15.7 I2C串行总线 (152)图 15.8 I2C解码菜单 (152)图 15.9 I2C解码事件表 (154)图 15.10 SPI串行总线 (155)图 15.11 SPI解码菜单 (155)图 15.12 SPI解码事件表 (158)图 16.1 添加窗口界面 (159)图 17.1 波形录制界面 (161)图 17.2 播放选项操作界面 (163)图 18.1 搜索菜单 (165)图 18.2 标记表显示 (167)图 18.3 导航菜单 (168)图 18.4 导航菜单-简洁模式 (168)图 18.5 搜索事件导航界面 (169)图 18.6 帧段导航界面 (169)图 19.1 显示设置菜单 (171)图 20.1 保存图像菜单 (175)图 20.2 保存波形设置菜单 (176)图 20.3 保存配置菜单 (178)图 20.4 加载设置菜单 (182)图 20.5 升级菜单 (183)图 20.6 磁盘管理界面 (184)图 21.1 自校正菜单 (191)图 21.2 快捷操作菜单 (192)表格目录表 4.1 DHO800 电源适配器规格 (11)表 5.1 探头比 (37)表 8.1 视频标准 (62)表 9.1 窗函数 (98)表 9.2 逻辑运算 (101)表 15.1 总线配置 (146)表 20.1 BIN 文件格式 (179)表 20.2 文件头 (179)表 20.3 波形头 (179)表 20.4 波形数据头 (181)表 24.2 出厂值 (200)1安全要求1.1一般安全概要了解下列安全性预防措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产品。

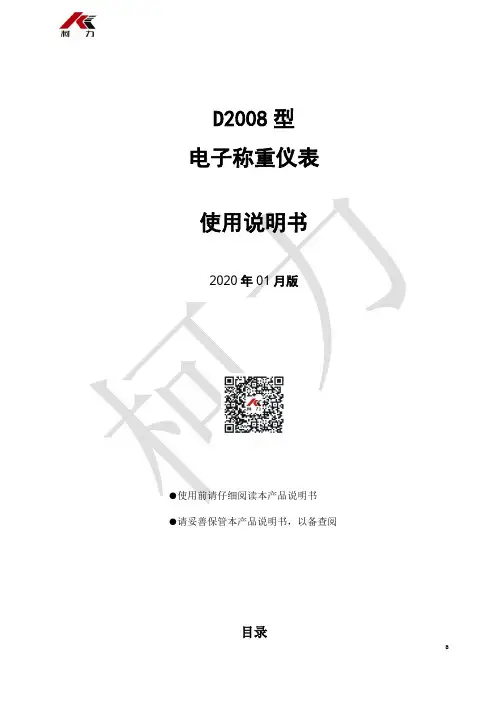

D2008型电子称重仪表使用说明书2020年01月版●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录第一章技术参数 (1)第二章常规操作说明 (2)一、开机及开机自动置零 (2)二、手动置零 (2)三、去皮 (2)四、清皮 (2)五、日期与时间查询与设置 (2)第三章称重记录的储存与打印 (2)一．称重记录的储存 (2)二. 车号皮重的设置与清除方法： (3)三、车号皮重的批量查看与清除方法： (3)四. 称重记录的打印 (3)五. 明细报表打印 (4)六．称重记录的查询与清除 (4)七．称重记录和车号皮重的全部删除操作 (5)八．查询打印 (5)第四章信息提示 (5)附录A：打印操作举例： (6)附录B：明细表及统计报表示例 (7)▲仪表电源接地线必须符合电气安全规定，接线盒、传感器的外壳必须接地良好。
▲数字传感器与仪表的连接必须可靠，数字传感器的屏蔽线必须可靠接地。
▲在仪表通电状态下，所有连接线不允许进行插拔，防止静电和漏电损坏仪表或传感器。
▲传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施。
▲在雷雨季节，系统必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。
▲不得在有可燃性气体或可燃性蒸汽的场合使用，不得在有压力的罐装系统中使用。
▲仪表和传感器须远离强电场强磁场，远离强腐蚀性物体，远离易燃易爆物品。
▲严禁使用强溶剂(如：苯、硝基类油)清洗机壳。
▲不得将液体或其他导电颗粒注入仪表内，以防仪表损坏和触电。
▲本产品非经技术监督部门授权，不得擅自开启铅封，不破坏铅封不能标定。
◆为保证仪表显示清晰和使用寿命，仪表不宜放在阳光直射下使用，放置地点应较平整。
◆仪表不宜放在粉尘及振动严重的地方使用，避免在潮湿的环境中使用。
◆在插拔仪表与外部设备连接线前，必须先切断仪表及相应设备电源。
◆仪表对外接口须严格按使用说明书中所标注的方法使用，不得擅自更改连接。

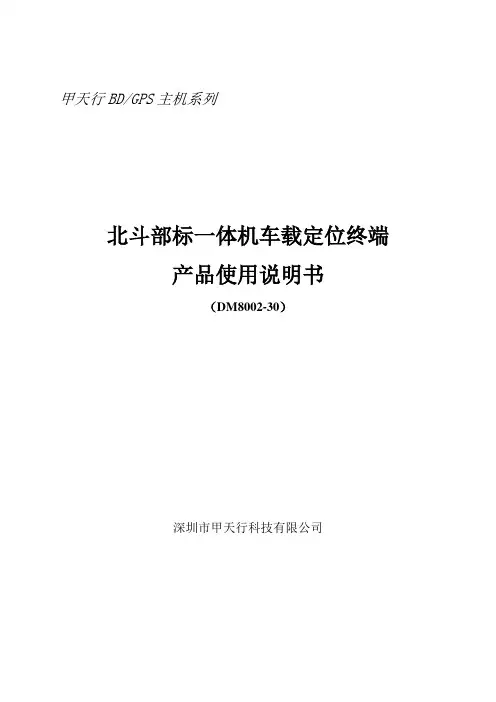

甲天行BD/GPS主机系列北斗部标一体机车载定位终端产品使用说明书（DM8002-30）深圳市甲天行科技有限公司目录1 产品简介 02 注意事项 03 技术参数 (1)4 装箱清单及外观 (1)5 主要功能 (2)5.1实时定位监控 (2)5.2实时时间、日期及驾驶时间的记录、存储、采集的功能 (2)5.3行驶管理功能 (3)5.4车辆信息、驾驶员档案的采集管理功能 (3)5.5显示打印功能 (3)5.6监听和通话功能 (3)5.7报警/行驶记录功能 (3)5.8断电保护 (5)5.9数据通讯功能 (5)5.10轨迹回放 (5)5.11远程数据提取 (5)5.12远程断油/断电 (5)5.13信息服务功能 (5)5.14图像监控，图片储存功能 (6)5.15 双IP上线 (6)5.16休眠功能 (6)6 使用流程 (6)7 安装步骤 (6)7.1装好SIM 卡 (6)7.2选好终端安装位置 (7)7.3 接线 (7)7.4 安装卫星天线 (8)7.5安装GSM/GPRS 天线 (8)7.6终端安装固定 (9)7.7 选配件的安装 (9)7.8 检查无误后上电试车 (10)8 常见问题 (10)9 售后服务 (12)附件A DM8002-30主机接线示意图 (13)附件B保修单 (14)1 产品简介本产品属道路运输车辆卫星定位系统车载终端，型号为DM8002-30。
产品的设计和生产完全符合《道路运输车辆卫星定位系统车载终端技术要求》（JT／T794—2011）、《道路运输车辆卫星定位系统终端通讯协议及数据格式》（JT／T808—2011）和《汽车行驶记录仪》（GB/T19056-XXXX）标准要求。
主要实现了标准车辆的信号状态、卫星位置定位、速度里程统计、报警信息等的采集、计算、整理、存储和查询等。
并能通过无线通讯网络，向监控中心主动或被动上传各类信息，实现IC卡信息读取、打印、信息显示等功能。
2 注意事项（1）请确保购买的SIM卡符合通讯要求，并可以正常使用（咨询当地运营商是否开通SIM卡的GPRS功能和APN是什么）中国大陆的中国移动APN是CMNET（本终端不需设置），若是专用卡，请提供专用的APN。

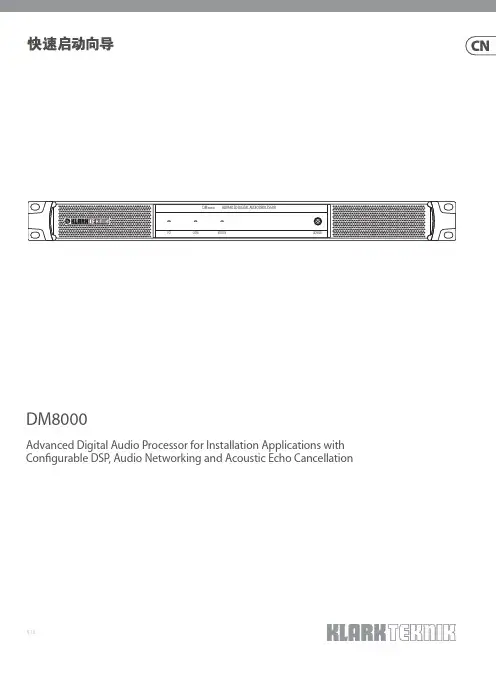

DM8000Advanced Digital Audio Processor for Installation Applications with Configurable DSP, Audio Networking and Acoustic Echo CancellationV 1.0保修条款法律声明带有此标志的终端设备具有强大的电流, 存在触电危险。
仅限使用带有 ¼'' TS 或扭锁式插头的高品质专业扬声器线。
所有的安装或调整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要的使用及维修说明。
请阅读有关手册。
小心为避免触电危险, 请勿打开机顶盖 (或背面挡板)。
设备内没有可供用户维修使用的部件。
请将维修事项交由合格的专业人员进行。
小心为避免着火或触电危险, 请勿将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容器也不可置于其上, 如花瓶等。
小心维修说明仅是给合格的专业维修人员使用的。
为避免触电危险, 除了使用说明书提到的以外, 请勿进行任何其它维修。
所有维修均须由合格的专业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。
安装本产品时请遵照厂家的说明。
8. 请勿将本产品安装在热源附近,如 暖 气 片, 炉子或其它产生热量的设备( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全装置。
接地插头是由两个插塞接点及一个接地头构成。
若随货提供的插头不适合您的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺破, 尤其注意电源插头、多用途插座及设备连接处。
11. 请只使用厂家指定的附属设备和配 件。
12. 请只使用厂家指定的或随货销售的手推车, 架子, 三 角架, 支架和桌子。

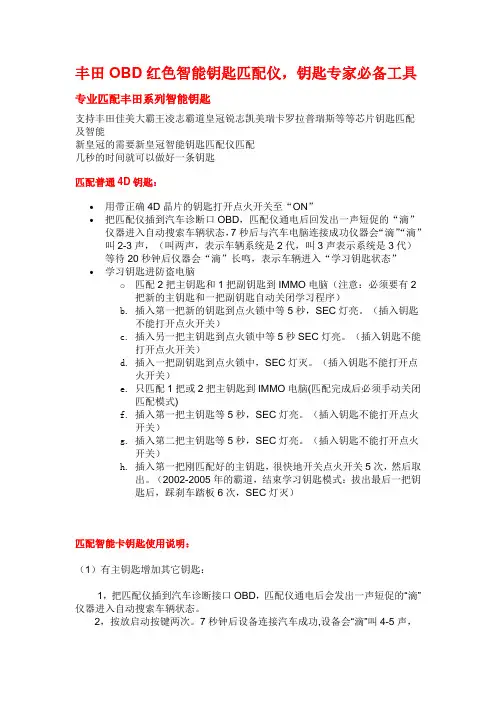

丰田OBD红色智能钥匙匹配仪，钥匙专家必备工具专业匹配丰田系列智能钥匙支持丰田佳美大霸王凌志霸道皇冠锐志凯美瑞卡罗拉普瑞斯等等芯片钥匙匹配及智能新皇冠的需要新皇冠智能钥匙匹配仪匹配几秒的时间就可以做好一条钥匙匹配普通4D钥匙：∙用带正确4D晶片的钥匙打开点火开关至“ON”∙把匹配仪插到汽车诊断口OBD，匹配仪通电后回发出一声短促的“滴”仪器进入自动搜索车辆状态，7秒后与汽车电脑连接成功仪器会“滴”“滴”叫2-3声，（叫两声，表示车辆系统是2代，叫3声表示系统是3代）等待20秒钟后仪器会“滴”长鸣，表示车辆进入“学习钥匙状态”∙学习钥匙进防盗电脑o匹配2把主钥匙和1把副钥匙到IMMO电脑（注意：必须要有2把新的主钥匙和一把副钥匙自动关闭学习程序）b.插入第一把新的钥匙到点火锁中等5秒，SEC灯亮。
（插入钥匙不能打开点火开关）c.插入另一把主钥匙到点火锁中等5秒SEC灯亮。
（插入钥匙不能打开点火开关）d.插入一把副钥匙到点火锁中，SEC灯灭。
（插入钥匙不能打开点火开关）e.只匹配1把或2把主钥匙到IMMO电脑(匹配完成后必须手动关闭匹配模式)f.插入第一把主钥匙等5秒，SEC灯亮。
（插入钥匙不能打开点火开关）g.插入第二把主钥匙等5秒，SEC灯亮。
（插入钥匙不能打开点火开关）h.插入第一把刚匹配好的主钥匙，很快地开关点火开关5次，然后取出。
（2002-2005年的霸道，结束学习钥匙模式：拔出最后一把钥匙后，踩刹车踏板6次，SEC灯灭）匹配智能卡钥匙使用说明：（1）有主钥匙增加其它钥匙：1，把匹配仪插到汽车诊断接口OBD，匹配仪通电后会发出一声短促的“滴”仪器进入自动搜索车辆状态。
2，按放启动按键两次。
7秒钟后设备连接汽车成功,设备会“滴”叫4-5声，（叫4声表示系统是4代，叫5声表示系统是5代）；等待30秒钟后仪器会“滴”长鸣，表示汽车进入“学习钥匙状态”.(2）钥匙全丢或只有副钥匙时，需要做初始化：1，按住设备上的LED按键，并把它插进OBD，等设备“滴”“滴”两声后,放开按键，此时设备进入搜索车辆状态。
一、GPS终端定位系统安装接线图
二、安全注意事项
1、安装前，接上GPS和GSM天线，注意两根天线不要接反，扁扁长长的为GSM天线，正方型带磁铁的为GPS天线。
2、摆放GPS天线时，带磁铁的一面向下用双面胶贴好，GPS天线头的上方不能有金属物遮档，玻璃和塑料不会影响GPS信号的接收。
3、6P线定义：接上主机的电源线，红色接电源的正极，黑色的接电源的负极。
白色线为ACC感应线，其余的线为预留线，无需理会。
4、通上电以后观察两个指示灯的状态。
黄色灯与红色灯交替闪烁，说明设备定位通讯正常。
5、主机正常，固定好GPS主机，安装完成。
“银雀”（4G）XSE-G05-BD2(GPS+BD)型车载终端技术规格功能及使用说明书（V2019.1）北京朝宇慧科信息技术有限公司2019.1目录一、概述 (2)二、技术指标及规格 (3)三、主要功能 (4)四、操作使用及调试说明 (6)五、维护常识 (10)六、保修服务说明 (10)一、概述“银雀”（4G）XSE-G05-BD2(GPS+BD)型（V130版）北斗车载定位终端，集北斗+GNSS 定位系统技术、4G无线数据技术、智能自动化控制技术、防盗、防报警技术于一体,可对移动目标的位置、安全、运行、技术状态进行全天候的的监控，能够提供实时定位、车队管理、车辆防盗、采集数据、求助、故障维护、双向信息通信等多项服务。
本文主要介绍该设备的主要功能、配件清单、使用维护常识及制造商的售后服务方式等；本文的解释权只归本产品制造商，如需咨询，请联系制造商技术服务机构。
标配附件：外置通信天线、外置北斗/GPS双模卫星定位天线、车载终端主线束。
本车载终端的功能配置，方便用户根据自身的功能需求选择不同配置，达到节约投资，性价比最佳配置的目的；本产品耗电低、环保节能，也便于散热，更易于安装和维护。
本车载终端由主机、电源及控制电缆、外置通信天线、外置GNSS天线等组成。
可选的外接设备有：摄像头、OBD采集器、以及其他智能串口外设等。
图1“银雀”产品图片二、技术指标及规格1.主机定位方式：具备GNSS接受信号及定位；GPS+BDS联合定位能力；数据传送方式：2G/3G/4G（具体见通信单元说明）终端与监控中心（平台）的通信方式：采用TCP协议与中心连接机制：自动连线，掉线重连；备用中心IP地址（可选）：可以预存2个备用中心的IP地址，当主IP在一定周期连接不上时，终端将采用备用IP连线中心电源：9V～36V，额定12V平均工作电流：≤80mA（12V）休眠电流：≤5mA（12V）（当终端检测ACC关即熄火后5分钟，进入休眠状态）备用电池：锂聚合物电池+4.2V/500mA工作温度：-20℃～+70℃存贮温度：-40℃～+85℃相对湿度：93%（常温）机型尺寸：90mm（长）×63mm（宽）×33mm（高）重量：170g平均无故障时间(MTBF)：≥3000h2.定位单元天线接口形式：SMA天线阻抗：50Ω定位精度：＜10m（普通）定位速度精度：≤0.1m/s接收频段：GPS：L1：1575.42MHz；C/A Code50信道BDS:B1：1561.098MHz；定位接收机灵敏度：-165dBm（跟踪）；-153dBm（捕获）定位冷启动时间：<30s定位热启动时间：<5s重新捕获时间：<1s定位更新周期：1秒/次，可终止并进入休眠状态；差分功能：支持RTD方式的地基增强差分，支持兼容RTCM3.2格式的差分数据解算；差分定位精度：小于3米。
GPS/北斗双模卫星定位车载终端快速安装使用指南使用本产品前，请仔细阅读本手册并妥善保存，以备日后查阅目录一、安全安装注意事项 (3)二、安装工具 (4)三、产品组件 (5)四、接口定义 (7)五、初次安装步骤 (9)六、初次使用设置 (16)售后服务 (20)一、安全安装注意事项安全注意事项遵守所有安全注意事项为保障人身和设备安全，在安装、操作、维护设备时，请遵循设备上标识及手册中说明的所有安全注意事项。
手册中的“安全警告”、“注意”、“说明”事项，并不代表所应遵守的所有安全事项，只作为所有安全注意事项的补充。
遵守当地法规和规范操作设备时，应遵守当地法规和规范。
人员要求负责安装维护设备的人员，必须先经严格培训，掌握正确的操作方法及安全注意事项后，方可安装、操作和维护设备。
安装注意事项装前检查在安装设备前，对车辆的基本车况进行检测，确保车辆各项功能正常。
选好终端安装位置安装位置可选择副驾驶位置、方向盘下的控制盒附近，安装尽量考虑走线便捷、美观，位置便于操作。
防水应选择不易进水的位置，以保持终端的干燥；另外要注意远离空调，以防在温差变化时，会有冷凝水积聚在终端内外部，造成终端故障。
防震终端不能悬空或装在长期振动较大位置。
防高温终端及走线位置应避开车内的高温部位。
安装走线和固定大型车如有总控开关，此时终端安装位置需考虑电源线的接法，位置选好后应采用魔术贴、扎带、双面胶及螺丝四种方式将终端固定。
二、安装工具安装工具三、产品组件产品正面图产品背面图B、RS232串口和TF卡口2. LED显示屏3. 打印机4.身份识别卡槽5. MIC接口6. GPRS/CDMA天线接口7.GPS天线接口8. 备用电池开关9. 导航屏接口10.摄像头接口11. 断油断电接口12. 电源线接口产品标配产品选配件四、接口定义PORT1序号线缆颜色接线说明（车辆信号线）1 浅蓝色AD模拟量2 浅绿色右转向（高电平有效）3 粉红色左转向4 紫色空调5 橙色CANL 第一路CANL6 绿色喇叭（高电平有效）7 灰色CANH 第一路CANH8 黄色汽车制动信号线，即刹车信号线（高电平有效）9 热缩管热缩管直接与汽车搭铁10 蓝色车速表速度信号线11 白色AD模拟量212 棕色预留13 红色汽车常电正极，即汽车电瓶正极14 黑色汽车常电负极，即汽车电瓶负极15 白绿紧急报警（低电平有效）16 白黑ACC检测线（高电平有效）五、初次安装步骤安装SIM卡装SIM卡之前一定要切断外部电源和关闭内部备用电池。
百万高清车牌识别一体机用户手册百万高清车牌识别一体机用户手册产品介绍2.1产品概述多奥200万高清车牌识一体机是专门针对停车场行业，推出的基于嵌入式的智能高清车牌识别，集车牌识别、摄像、前端储存等一体，采用TI多核SOC处理架构，高可靠性，速率快。
2.2功能特性200万像素1/2.8"逐行扫描CMOS,分辨率可达1920*1080；采用先进视频压缩技术H .264 做视频编码，抓拍帧采用JPEG编码；自带补光灯，支持白天和夜间车牌、车牌颜色识别；支持线圈检测、视频检测、线圈检测+视频检测三种方式车牌识别功能；支持OSD信息叠加功能，支持视频/图片叠加水印，水印可校验；支持SSD卡本地图片存储、自动覆盖、自动上传；支持远程客户端控制功能，进行参数配置、视频预览、远程升级；支持配置文件导入备份；视频检测全天车辆捕获率大于99%；车牌识别率：全天车牌识别率大于99%；车行进方向与车道线的不影响识别效果的夹角最大达45°；车牌水平方向与地面的不影响识别效果的夹角最大达45°；2.3技术参数参数描述摄像机传感器类型逐行扫描CMOS 1/2.8"镜头2.8-12mm，电动变倍，电动聚焦ISP支持自动曝光、自动白平衡、自动降噪、无Smear等内置处理器DM8127高性能处理器快门支持手动/自动补光灯内置4颗LED灯，可调亮度（1最暗，7最亮）压缩标准高清视频格式H.264图像格式JPEG图像高清图片分辨率1920*1080高清视频分辨率1920*1080@25帧图像设置快门,亮度, 增益通过软件可调接口类型数据接口以太网100M接口, RS485接口2个（其中一个预留）镜头接口类型φ14类型输入接口1路,支持开关量输入输出接口2路,继电器输出一般规范工作温度和湿度-30℃~70℃,湿度小于90%(无凝结)功耗关内置灯<10W，开内置灯<15W电源输入AC220V防水等级IP66尺寸(mm)450*158*1152.4接线说明接口说明：接口名称接口功能L,N电源输入接口接市电AC220VLAN网络接口连接标准以太网线DC12V，GND直流12伏电源接口,可输入12V直流电,出厂时已经接好OUT起闸起闸信号输出OUT落闸落闸信号输出A,B显示屏RS485485信号通讯A,B预留RS485预留IN+,IN-车检器输入车检器信号接入第三章安装3.1前端设备安装规格安装规格示意图1、一台相机管理一个车道，车道宽度4m左右；立杆安装在安全岛上，靠近来车的车道边缘，并应安装在道闸前面，以免被道闸杆遮挡。
V AJRA@ Navi210-DM车载导航终端V1.0（2012-3）1 简介Navi210-DM双模式车载卫星导航终端，实时接收BD2和GPS导航卫星信号，实现机动载体的实时三维定位、三维测速、精确授时，应用于航运、公路交通、车载监控、车载导航、手持及物品跟踪等领域。
主要有以下特点：积小，仅有125×104×23mm（不含天线和通信线）；同时支持BD2 B1和GPS L1两个频点，并行双32通道；标准NMEA0183数据输出，数据刷新率为1Hz；配置灵活，电源输入支持宽压，天线支持多种类型。
Figure 1 Out-looking Top2 技术参数2.1 输入输出指标输入信号：GPS L1和BD2 B1通道数：并行双32通道定位输出速率：1Hz通讯端口：一个串口输出信息：NMEA0183数据传输协议：支持UDP、TCP、TETRA数据协议2.2 精度指标水平位置精度： 5米， 1σ垂直位置精度：10米， 1σ可使用范围：高度＜18000米，速度＜515米/秒速度精度：0.1米/秒， 1σ2.3 时间指标重捕获时间：≤1秒（失锁时间≤5s条件下）；冷启动时间：37秒（平均）热启动时间：≤2秒2.4 秒脉冲输出指标脉宽：500ms；秒脉冲周期：1s；秒脉冲精度：100ns；2.5 电源功耗指标工作电压：DC12V（适用范围DC9V-28V）；功耗：≦320mW；天线馈电输出：0.3 W@3.0V （最大）2.6 环境指标工作温度：-20°C ～ +85°C；相对湿度：20%-90%无凝结2.7 机械尺寸（1）外形：125×104×23mm（不含天线和通信线）；（2）重量为：6.5g。
2.8 指示灯状态说明GPRS灯正常状态：✧GPRS状态指示灯正常工作，每5-6秒钟闪亮一次。
✧GPRS收指示灯正常工作，每5-6秒钟闪亮一次，闪亮停留时间2秒钟。
⽴体车库操作终端使⽤说明书⽴体停车车库操作终端使⽤说明书v2.2JXTC系列北京京溪友联科技有限公司.,Ltd td td.. Beijing And Benxi Unions Science and Technology C o.,L1.概述 (3)1.1.型号 (3)1.2.开包检查 (4)1.3.安装 (4)1.4．技术参数 (4)2.接线 (4)2.1.⼀般介绍 (4)2.2.接线 (5)3.⼯作原理 (6)4.PLC的配置说明 (7)4.1.施耐德PLC通讯⼝的配置 (7)4.2．与欧姆龙PLC的通讯 (9)4.3.与三菱FX1N或FX2N系列PLC通讯 (11)5．按键说明 (14)JXTC系列⽴体停车车库操作终端采⽤⽐较成熟的技术，专为⽴体停车车库设计，安装简单，使⽤⽅便，功能强⼤、可靠性好等特点。
该系列产品具备读卡、按键和⽹络功能，⽀持Modbus，Host link，FX2N 的专有格式4等通讯协议，可以和多家PLC通讯，只要符合上述通讯协议就可，PLC⽆需编程，只要配置好PLC通讯端⼝，就能和PLC进⾏通讯，本产品在同类产品中增加了⽹络的功能，能把多个区的PLC连成⼀个局域⽹。
1.1.型号1.2.开包检查拆开本品包装后，请及时检查本品及附件：1）操作盒1个2）产品说明书1本3）产品合格证1份1）外形尺⼨：230*140*1252）安装尺⼨：212*1223）安装螺钉：M4*201.4．技术参数1)供电电源DC24V；2)环境温度从-10℃到50℃；3)⼤⽓相对湿度最⼤为90%，不得凝露；4)读卡器和PLC的通讯距离200⽶;5)操作终端的外壳采⽤芬兰的Fi-box，具有很好的防潮性能。
2.接线2.1.⼀般介绍1、电源和通讯线不要接错，否则造成的损失本公司不予负责；2、为了达到很好的抗⼲扰性能，建议通讯线布线采⽤屏蔽双绞线，线径0.5cm2，布线时远离电机和⼤电流线缆，之间的距离最⼩30cm，同时为了消除地电位的不⼀致给终端或PLC通讯端⼝造成的损坏，建议通讯线加⼀根信号地连接终端和PLC；2.2.接线1、操作盒接线端⼦：注：①端⼦A和端⼦B和PLC通讯的485接⼝，如果PLC是232接⼝，可以使⽤本公司的专⽤转换接⼝，把232转换成485，这样极⼤的⽅便了现场的布线，从⽽不局限于232通讯距离近的影响。
汽车电子诊断仪使用说明书尊敬的用户：感谢您选择我们的汽车电子诊断仪。
为了帮助您更好地使用和了解我们的产品，特提供本使用说明书。
在使用之前，请仔细阅读并按照说明操作。
一、产品概述汽车电子诊断仪是一款针对汽车故障快速诊断和维修的高效工具。
通过与车辆的电子控制单元（ECU）通信，该诊断仪可以读取故障码、清除故障码、提供实时数据流、执行特殊功能等功能，帮助您准确快速地定位和解决汽车故障。
二、使用步骤1. 连接汽车电子诊断仪将汽车电子诊断仪的OBD II接口连接至车辆的OBD II诊断接口。
确保连接稳固，无松动。
2. 打开电源按下汽车电子诊断仪的电源开关，开启仪器。
3. 选择车辆信息在仪器显示屏上，按照提示选择或输入相应的车辆品牌和型号等车辆信息。
4. 执行诊断功能根据您的需求选择相应的功能，如故障码读取、实时数据流、特殊功能等。
根据仪器屏幕上的指引操作，等待仪器自动诊断并显示结果。
5. 分析和解决问题根据仪器显示的结果，进行故障分析和解决方案的制定。
根据实际情况，您可以参考相关的汽车技术手册或咨询专业技术人员来寻找故障原因和解决方法。
6. 断开连接在完成诊断和维修后，将汽车电子诊断仪与车辆的连接断开。
关闭仪器的电源开关。
三、常见问题1. 为什么没有检测到车辆？请确保汽车电子诊断仪与车辆的连接正常，检查连接是否牢固，接口是否干净无异物。
还可以尝试重新启动仪器。
2. 仪器显示错误码怎么办？根据仪器显示的错误码，您可以查询相关的错误代码表，了解故障的具体含义和对应的解决方案。
3. 诊断仪无法执行某些功能怎么办？请确保您已正确选择了车辆信息，部分功能可能受限于不同车辆的系统和型号。
四、注意事项1. 请遵循仪器的使用说明操作，不要进行不必要的操作或误操作，以免对车辆造成损坏。
2. 使用汽车电子诊断仪时，请确保车辆处于安全停放状态，并关闭引擎。
3. 在进行诊断和维修时，请务必遵守相关的安全操作规程，避免电击、烧伤等意外伤害。
“银雀”（4G）XSE-G05-BD2(GPS+BD)型车载终端技术规格功能及使用说明书（V2019.1）北京朝宇慧科信息技术有限公司2019.1目录一、概述 (2)二、技术指标及规格 (3)三、主要功能 (4)四、操作使用及调试说明 (6)五、维护常识 (10)六、保修服务说明 (10)一、概述“银雀”（4G）XSE-G05-BD2(GPS+BD)型（V130版）北斗车载定位终端，集北斗+GNSS 定位系统技术、4G无线数据技术、智能自动化控制技术、防盗、防报警技术于一体,可对移动目标的位置、安全、运行、技术状态进行全天候的的监控，能够提供实时定位、车队管理、车辆防盗、采集数据、求助、故障维护、双向信息通信等多项服务。
本文主要介绍该设备的主要功能、配件清单、使用维护常识及制造商的售后服务方式等；本文的解释权只归本产品制造商，如需咨询，请联系制造商技术服务机构。
标配附件：外置通信天线、外置北斗/GPS双模卫星定位天线、车载终端主线束。
本车载终端的功能配置，方便用户根据自身的功能需求选择不同配置，达到节约投资，性价比最佳配置的目的；本产品耗电低、环保节能，也便于散热，更易于安装和维护。
本车载终端由主机、电源及控制电缆、外置通信天线、外置GNSS天线等组成。
可选的外接设备有：摄像头、OBD采集器、以及其他智能串口外设等。
图1“银雀”产品图片二、技术指标及规格1.主机定位方式：具备GNSS接受信号及定位；GPS+BDS联合定位能力；数据传送方式：2G/3G/4G（具体见通信单元说明）终端与监控中心（平台）的通信方式：采用TCP协议与中心连接机制：自动连线，掉线重连；备用中心IP地址（可选）：可以预存2个备用中心的IP地址，当主IP在一定周期连接不上时，终端将采用备用IP连线中心电源：9V～36V，额定12V平均工作电流：≤80mA（12V）休眠电流：≤5mA（12V）（当终端检测ACC关即熄火后5分钟，进入休眠状态）备用电池：锂聚合物电池+4.2V/500mA工作温度：-20℃～+70℃存贮温度：-40℃～+85℃相对湿度：93%（常温）机型尺寸：90mm（长）×63mm（宽）×33mm（高）重量：170g平均无故障时间(MTBF)：≥3000h2.定位单元天线接口形式：SMA天线阻抗：50Ω定位精度：＜10m（普通）定位速度精度：≤0.1m/s接收频段：GPS：L1：1575.42MHz；C/A Code50信道BDS:B1：1561.098MHz；定位接收机灵敏度：-165dBm（跟踪）；-153dBm（捕获）定位冷启动时间：<30s定位热启动时间：<5s重新捕获时间：<1s定位更新周期：1秒/次，可终止并进入休眠状态；差分功能：支持RTD方式的地基增强差分，支持兼容RTCM3.2格式的差分数据解算；差分定位精度：小于3米。
GPS智能终端【DM8002型】使用手册二零一三年七月手册版本：V2.0发行日期：2013-7-3版权保护我们非常仔细整理此使用手册，但我们对于此使用手册的内容不保证完全正确。
因为我们的产品一直在持续地改良及更新，故我方保留随时修改的权利，恕不另行通知。
修订记录修订版本修订记录日期V2.0 制定标准2013年7月3日技术支持如果您的设备发生问题并且无法从用户手册上得到解决方案，请联系您的购买商或当地批发商.尊敬的客户：您好！非常感谢您使用DM8002系列GPS汽车定位行驶记录仪车载终端产品。
使用前请务必仔细通读本手册，请留意手册上提到的所有注意和警告事项，请妥善保存好本手册，以备参考。
➢在设备使用前，宜将其置于稳固的平台上。
➢在设备连线前，请确认电压值，连线应置于不会被践踏的地方。
➢在插拔任何模块或连线前，请先断开电源。
➢请保持设备的干燥，不得将任何液体进入设备中，否则会造成严重损坏或电路瘫痪。
如果发生以下情况，请找专业人员处理：➢电源线、键盘或插座损坏➢液体渗入设备内➢设备工作不正常或不能通过本手册的指导使其正常工作➢设备跌落或受创不能正常工作➢设备有明显的破损现象目录一、终端产品简介 (3)二、终端基本功能简介 (3)三、终端产品特性 (6)技术参数 (6)可接外设功能说明 (7)接口定义 (8)各接口图示 (10)产品安装示意图 (13)四、终端入网设置 (14)五、包装内容 (14)六、安装说明 (15)七、故障排除 (16)一、终端产品简介GPS汽车定位行驶记录仪车载终端设备,采用GPRS/CDMA和SMS双模式通信方式,采用高精度GPS定位模块,工业级通信模块.设备运行稳定可靠,功能全,接口多,可根据不同的行业,不同的用户量身定做. DM8002带有卫星定位功能的汽车行驶状态数据记录设备。
它可对车辆运行参数进行实时记录、显示和查询；可为车辆和交通管理提供真实的原始数据，为安全提供进一步的保障。
通过无线数据通讯接口（GSM/GPRS/CDMA）和GPS接口，能与监控中心系统进行数据通信和移动位置的定位，能够满足用户的多种需求。
二、终端基本功能简介1)记录仪功能:一、能记录最近960小时内与实时时间对应的每分钟车辆位置及状态数据，数据包含车辆行驶的数据时间、经度、纬度、速度、方向、定位状态、累计行驶里程、实时油量值、电瓶电压以及记录仪信号量。
二、能记录最后15次每一次的停车前20秒内与实时时间对应的车辆行驶速度值及刹车状态。
三、能记录驾驶员疲劳驾驶数据，可以记录疲劳驾驶开始时间、结束时间以及持续时间。
能记录司机驾驶证号。
2)数据设置及采集功能:支持使用RS232串行通讯接口，能通过串口获取车辆最近960小时或者最近2天内车辆历史轨迹数据、行驶速度数据、行驶里程数据，能设置和采集驾驶员代码、机动车驾驶证号码数据，能设置主机采集的时间间隔和里程间隔，能设置和采集车辆VIN号、车牌号码、车牌分类，能采集最后15次每一次的停车前20秒内与实时时间对应的车辆行驶状态值，包含ACC 、左转向灯、右转向灯、振动、脚刹、手刹、前门、后门、喇叭信号量以及速度传感器信号量检测，能设置速度传感器校正系数。
3)打印功能:显示屏内置打印机，只需利用显示屏操作即可完成数据打印，打印内容包括车牌号码、车牌分类、驾驶员代码、驾驶证号码、打印实时时间、停车时刻前15分钟内每分钟的平均车速、疲劳驾驶记录。
4)远程监控功能:一、实时定位监控二、定时监控，按照用户设定的时间间隔上传数据，范围为2-65535秒三、定距监控，按照用户设定的里程间隔上传数据，范围为2-65535米四、远程控制通/断油、电，包含智能控制通/断油、电和强制控制通/断油、电。
五、远程提取事故疑点数据六、远程提取车辆轨迹数据七、远程参数设置及查看八、远程无线软件更新，支持断点续传远程无线更新功能。
九、支持远程设置主机网络配置参数功能，设置模式可以通过GPRS/CDMA在平台下发指令，还可通过手机SMS短信下发设置。
十、远程获取车辆实时具体中文位置信息，实现短信查车功能。
5)油量采集及里程统计功能：产品能实时采集车内油表信号量，同时根据用户设置的对应油量参数换算成实时的油量值，可以监测油量是否异常变化及加油信号。
可以实时统计车辆行驶里程，对车辆通过隧道等非正常状态下进行数学模型式里程补偿，减少里程误差，有效将里程统计平均误差控制在3%左右6)报警功能:➢应急报警：当用户遇到紧急情况（如：遇劫或需要救助时）按动报警按钮, 同时报警指示灯亮,应急报警信息立即上报中心。
➢停车时间超长报警：用户可以设定最长停车时间，当终端超过预定时间停车时,终端立即上报中心。
➢超速报警：用户可以设定最大车速，当终端超过预定速度并且持续10秒钟以上行使。
终端立即上报中心。
➢断电报警：用户可以设定断电报警有效后，当终端连接的电源线一旦没电，终端内置电池自动供电（内置锂电池，可以提供2小时终端供电，自动充电）。
终端立即上报中心。
➢震动报警：用户车辆警戒时，车辆受震动时，终端自动上报中心，并且发送用户短信息到用户手机提醒用户。
➢非法开车门报警：用户车辆警戒时，车辆非法开门，终端自动上报中心，并且发送用户短信息到用户手机提醒用户。
➢非法启动报警：用户车辆设防时，车辆非法开门，终端自动上报中心，并且发送用户短信息到用户手机提醒用户。
➢网关报警：监控中心发现车辆可疑时，可以设定车辆为网关报警，车辆自动上传报警信息（每隔3秒）➢疲劳驾驶报警功能：当同一驾驶员连续驾驶超过4小时（可自行设置），将记录疲劳次数、疲劳开始时间时刻、疲劳结束时间时刻、持续时间、驾驶证号。
➢区域报警功能：用户可自行在监控平台定义矩形区域，并设置检测项目，如检测区域限速、入界、越界。
用户设置区域检测项目后将数据通过监控平台指令无线下载到主机，主机接收到数据后自动开启区域检测功能，当满足条件时，主机自动触发对应的报警，即时上报监控平台，便于控制中心实时监控，同时语音提示驾驶员。
➢其他报警：GPS天线开路及短路等报警功能，同时还可根据用户个性需求设置对应的报警提示功能。
7)断油功能：当车辆发生异常警情时，可以依实际情况通过监控平台下发断油断电指令，强制把车辆停下，实现防劫汽车等功能。
8)监听功能：当车辆发生异常情况时，监控中心可以设定监听服务号码，下发远程监听指令，实现远程监听功能。
9)语音通话功能：产品具有高清语音通话功能，通话时不会对车辆收音机造成干扰，影响收音机正常工作，增设集团电话功能，以及电话限拨功能。
10)司机考勤功能支持司机IC刷卡考勤功能。
11）扩展串口选择功能可以根据需要通过平台或是调度屏选择扩展串口2的功能，可供选择的功能有：LED透传功能、双摄像头功能、调试功能、3C数据交互功能、测油盒功能、1拖4串口功能、计价器功能。
11)扩展接口一、通话手柄连接（可选）二、调度显示屏连接（可选）三、摄像头连接（可选）四、公交语音报站器、导航屏（可选）五、油耗或温控LED等其它外设（可选）六、USB数据传输七、CAN总线接口12)远程维护功能：远程自动查询终端信息（终端型号；软件版本号；功能编码；时间编号）,可以远程升级软件。
三、终端产品特性技术参数➢主机尺寸: 127mm × 95mm × 37mm;➢主机重量:400g;➢定位精度:5m～10m;➢经纬度精度：百万分之一度➢通信方式：GSM、GPRS/CDMA;➢支持格式：TCP、UDP➢数据传输速度：115200bit/s;➢支持所有的短消息协议，如SMPP、CMPP等;➢抗干扰度：符合GB17626 Ⅳ级;➢工作电源：+9V～+32VDC;➢工作电流：60mA～200mA;➢工作温度：-20～+70℃;➢存储温度：-30～+85℃;➢工作湿度：5%～95%;可接外设功能说明DM8002智能终端除具备GPS车载终端基本功能外，内部扩展3个标准RS-232串口接口，支持同时最多外接3个扩展外设的功能。
可接外设及功能如下（外设可选）：➢车载手柄或调度屏：外接车载手柄或调度屏后可以拨打电话或收发短信；➢图象采集器：可以外接一体摄像头或接四路图像采集器，通过监控平台实现远程拍照监控功能；➢语音播报器：通过外接语音播报器,自动播报"超速报警”、"疲劳驾驶”、"越界报警”等语音信息；➢油量传感器：利用加装油量传感器实时采集油量数据,并实现油量异常变化报警功能，还可通过平台统计分析，观测油量的变化趋势，和油箱剩余油量(油量采集器功能已内置设备里面，不用占用串口，不用加装油量采集器)。
➢LED广告屏：采用GB2312码，支持报警信息显示，即时短信显示和预定信息显示，并支持多种显示方式（如上翻、下翻、中开、闪烁等），所有信息可以通过广告发布软件进行编辑、审核、发布和删除；➢USB数据接口：通过USB数据接口可以将存储在设备中的汽车行驶数据传输到电脑或U盘等存储设备；➢CAN总线接口：通过CAN总线接口可以通过终端远程读取汽车运行的各种状态，检查汽车故障等；接口定义接口脚位定义说明电源接口:继电器:手柄/调度屏接口:麦克输入：:扩展接口:扩展串口一:扩展串口二:CAN总线/输出电源接口:3 地蓝色4 +5V 红色行驶记录仪开关量:脚位功能定义颜色1 大地（地）蓝色2 左转（高）绿色3 右转（高）黑色4 喇叭（高）白色5 脚刹（高）紫色6 前车门（高）灰色7 后车门（高）橙色8 速度（脉冲）棕色9 手刹（低）黄色10 预留低（低）红色各接口图示扩展串口一、CAN总线/电源输出接口扩展串口二、扩展接口行驶记录量：备注：观看角度为站在主机的位置，顺着线的方向看接口。
产品安装示意图四、终端入网设置正确连接GPS，GPRS/CDMA天线，将SIM/UIM卡插入主机,将手柄接入主机端,接通电源,确保主机进入正常工作状态,下面通过手柄开始进行操作:第一步:按菜单键。
选择“话机设置”,进入“出厂设置”,输入出厂设置密码“20050215”,提示成功进入下一步;第二步:设置IP地址。
选择“IP设置”设置IP格式是“0,XXX.XXX.XXX.XXX.8888”,(输入“,”按*键,输入“.”按#键)其含义Y+IP+端口号,如IP不足3位,前面加0补足3位;Y的含义是:1是专网,0是公网,提示成功进入下一步;第三步:设置本机号码。
选择“本机号设置”,输入本机号(本机号是中心注册的号码),设置好后显示成功进入下一步;第四步:设置APN。
选择“APN设置”,进入SIM1选择CMNET(公网),设置成功后已经完成了产品的入网设置。
（注：CDMA机子不用进行此操作）如成功完成入网设置，则车载手柄屏幕上会显示“◆”和“GP”；“◆”代表GPS信号，表示进入定位状态。
