人教版九年级物理周周测试卷

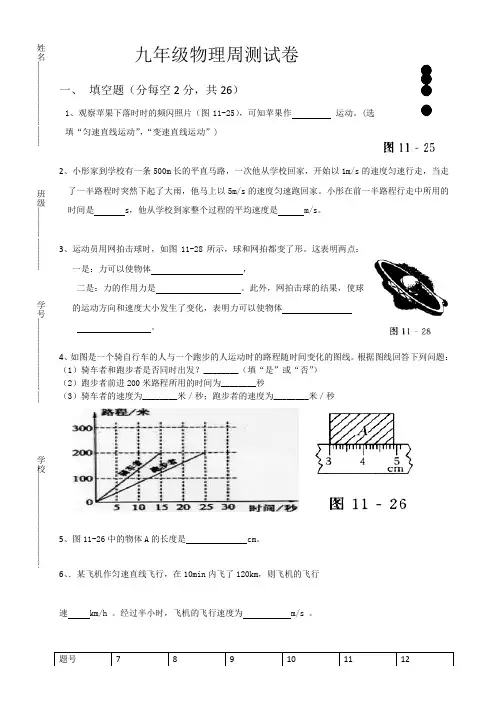

九年级物理周测试卷一、 填空题（分每空2分，共26）1、观察苹果下落时时的频闪照片（图11-25），可知苹果作 运动。

(选填“匀速直线运动”，“变速直线运动”)2、小彤家到学校有一条500m 长的平直马路，一次他从学校回家，开始以1m/s 的速度匀速行走，当走了一半路程时突然下起了大雨，他马上以5m/s 的速度匀速跑回家。

小彤在前一半路程行走中所用的时间是 s ，他从学校到家整个过程的平均速度是 m/s 。

3、运动员用网拍击球时，如图11-28所示，球和网拍都变了形。

这表明两点：一是：力可以使物体 ，二是：力的作用力是 。

此外，网拍击球的结果，使球的运动方向和速度大小发生了变化，表明力可以使物体 。

4、如图是一个骑自行车的人与一个跑步的人运动时的路程随时间变化的图线。

根据图线回答下列问题：（1）骑车者和跑步者是否同时出发？________（填“是”或“否”）（2）跑步者前进200米路程所用的时间为________秒（3）骑车者的速度为________米／秒；跑步者的速度为________米／秒5、图11-26中的物体A 的长度是 cm 。

6、．某飞机作匀速直线飞行，在10min 内飞了120km ，则飞机的飞行速 km/h 。

经过半小时，飞机的飞行速度为 m/s 。

姓名…………………………..………. 班级…………………………. 学号…………………………………… 学校………………………………………..二、选择题（每题3分，共21分）提示：请将选择题的答案填写在下表中。

7、某学生在记录测量结果时忘记写单位，下列数据的单位是“厘米”的是（）A．一支铅笔的直径是7.1 B．茶杯的高度是11.2C．物理书的长度是2.52 D．他自己的身高是16.758、有一本小说中写了一句这样的话：“昨夜一阵大风，将院子里的一口井吹到了篱笆之外”。

这句话所选的参照物应是（）A、井B、地面C、院子D、篱笆9、水中游动最快的是旗鱼，速度可达108km/h；陆地上跑得最快的是猎豹，1s可跑40m；空中飞行得最快的是褐海燕，每分钟能飞5km。

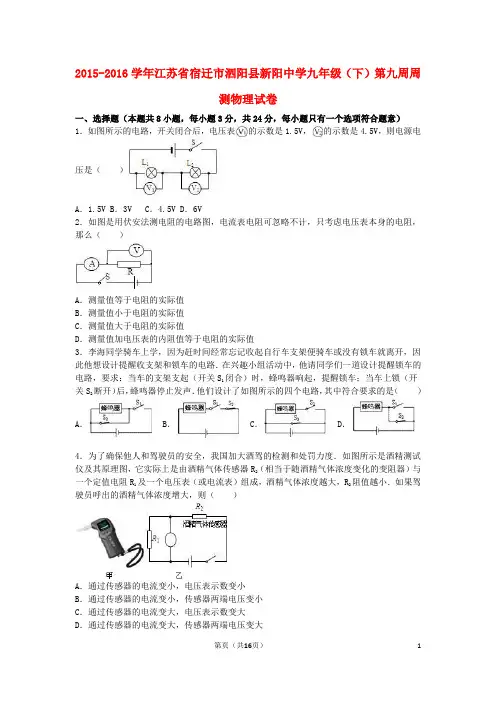

2015-2016学年江苏省宿迁市泗阳县新阳中学九年级（下）第九周周测物理试卷一、选择题（本题共8小题，每小题3分，共24分，每小题只有一个选项符合题意）1．如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（）A．1.5V B．3V C．4.5V D．6V2．如图是用伏安法测电阻的电路图，电流表电阻可忽略不计，只考虑电压表本身的电阻，那么（）A．测量值等于电阻的实际值B．测量值小于电阻的实际值C．测量值大于电阻的实际值D．测量值加电压表的内阻值等于电阻的实际值3．李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他想设计提醒收支架和锁车的电路．在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上锁（开关S2断开）后，蜂鸣器停止发声．他们设计了如图所示的四个电路，其中符合要求的是（）A．B．C．D．4．为了确保他人和驾驶员的安全，我国加大酒驾的检测和处罚力度．如图所示是酒精测试仪及其原理图，它实际上是由酒精气体传感器R2（相当于随酒精气体浓度变化的变阻器）与一个定值电阻R1及一个电压表（或电流表）组成，酒精气体浓度越大，R2阻值越小．如果驾驶员呼出的酒精气体浓度增大，则（）A．通过传感器的电流变小，电压表示数变小B．通过传感器的电流变小，传感器两端电压变小C．通过传感器的电流变大，电压表示数变大D．通过传感器的电流变大，传感器两端电压变大5．电阻R1和R2串联时，两电阻两端的电压U1＞U2，如果将这两个电阻并联则通过这两个电阻的电流为（）A．I1＞I2B．I1=I2 C．I1＜I2D．不能确定6．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的长度的关系；②导体的电阻跟它的横截面积的关系；③导体的电阻跟它的材料的关系．利用上述实验器材，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③7．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是（）A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小8．在图所示的电路中，电源电压保持不变．由于电阻R、灯L可能出现了故障．电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是（）A．若灯L不发光，则只有电阻R短路B．若灯L不发光，则只有电阻R断路C．若灯L发光，则只有电阻R短路D．若灯L发光，则只有电阻R断路二、填空题（本题共5小题，每空格2分，共26分）9．对人体来说，安全电压一般不高于V．在家庭电路中，通常用判断火线和零线，用测量电路消耗的电能．10．如图所示的电路中，电阻R1=3Ω、R2=2Ω．闭合开关S，电流表A的示数，电流表A1的示数（以上两空均选填“变大”、“变小”或“不变”），电压表的示数与电流表A的示数变化之比等于Ω．11．如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是、乙表是．（选填“电流表”或“电压表”）12．如图是关于电阻A、B的I﹣U图象．由图可知，电阻值较大的电阻是Ω．若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是A．13．在如图所示的电路中，用电压表、电流表测电阻R x阻值的实验中：（1）与R x串联的电表是，与R x并联的电表是；（2）当滑片P移到某一位置时，电压表、电流表的示数如图乙所示，则R x的阻值为．三、作图、计算题（本题共2小题，共23分）14．为保证润扬大桥以及过桥车辆的安全，工作人员在桥的人口处安装了“超载检测报警系统检测时，当车辆重量小于1X 105N时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于1X 105 N时，红灯亮、绿灯灭，表示禁止通行．系统中的电路元件如图甲所示，其中压敏电阻R x在检测时承受车辆的全部重量，它的阻值随所受压力F变化的图象如图乙所示；R．为定值电阻；电磁继电器线圈上标有“10Ω40mA”．当流过线圈的电流大于等于30mA 时，通电线圈的作用效果大于弹簧的作用效果，衔铁被吸下，动触点P和静触点M断开并和静触点N接通；电池组的电压为6V；绿灯规格为“220V 40W”，红灯规格为“220V 60W”．（1）请在图甲中用笔画线代替导线完成电路连接；（2）电磁继电器线圈上标有“10Ω 40mA”，它的意思是指线圈的电阻是10Ω，允许通过的（选填“最大”“最小”）电流是40mA，超过了会烧坏线圈；（3）根据分析可以知道（A/B）灯是红灯；（4）定值电阻R0的阻值为多大？15．在如图甲所示的电路中，电源电压不变，电阻R1的阻值为20Ω．闭合电键S，电流表A1和A2的示数分别为0.6A、1A．求：（1）电源电压U；（2）变阻器连入电路的阻值R2；（3）若移动滑片P到某位置时，发现一电流表的示数如图乙所示，求：此时电路中的总电阻R．四、实验、探究题（本题共2小题，共27分）16．某同学通过实验探究影响导体电阻大小的因素，他利用图中演示板上的金属丝进行实验，已知板上各金属丝横截面积都相同，A、B、C、D长度相同，C、D和E为镍铬线，A为铜线，B为铁线．实验过程如图所示．（1）本实验是通过观察的大小来判断电阻大小．（2）分析比较图（a）与（b）可归纳得出的初步结论是：．（3）分析比较图（b）与（c）可归纳得出的初步结论是：．（4）分析比较图（b）与（d）可归纳得出的初步结论是：．17．我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为R=ρ，其中R、L、S分别表示导体的电阻、导体的长度和横截面积．而^是反映材料导电性能的物理量，我们把它叫做材料的电阻率．材料电阻率的大小与什么有关？小红提出如下猜想：猜想1：电阻率与材料的长度有关；猜想2：电阻率与材料的横截面积有关；猜想3：电阻率与材料的种类有关．在国际单位制中的单位是；（2）分析比较实验序号1、2的数据，可以初步确定猜想1是（正确/错误）的；（3）分析比较实验序号的数据，可以初步确定猜想2是错误的；（4）分析比较实验序号1、4、5的数据，可得到的初步结论是．2015-2016学年江苏省宿迁市泗阳县新阳中学九年级（下）第九周周测物理试卷参考答案与试题解析一、选择题（本题共8小题，每小题3分，共24分，每小题只有一个选项符合题意）1．如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（）A．1.5V B．3V C．4.5V D．6V【考点】串联电路的电压规律．【分析】先分析电路的结构和电压表测量的对象，然后根据串联电路电压的特点求出电源电压．【解答】解：由电路图可知，两灯泡串联连接，电压表测量L1两端的电压，即灯L1两端电压：U1=1.5V；电压表测量灯L2两端电压，即U2=4.5V，则电源电压U=U1+U2=1.5V+4.5V=6V．故选D．2．如图是用伏安法测电阻的电路图，电流表电阻可忽略不计，只考虑电压表本身的电阻，那么（）A．测量值等于电阻的实际值B．测量值小于电阻的实际值C．测量值大于电阻的实际值D．测量值加电压表的内阻值等于电阻的实际值【考点】伏安法；欧姆定律的应用．【分析】电压表测量R两端电压U，电流表测量R与电压表的总电流I，总电流大于R中的电流．根据R=，测量值会偏小．【解答】解：根据R=，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而电流表实际测量的是通过待测电阻和电压表的总电流，即电流偏大，而电压表是与电阻并联连接，测量的电压是准确的，由R=可知，电阻的测量值小于真实值．故选B．3．李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他想设计提醒收支架和锁车的电路．在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上锁（开关S2断开）后，蜂鸣器停止发声．他们设计了如图所示的四个电路，其中符合要求的是（）A．B．C．D．【考点】串、并联电路的设计．【分析】由题意可知，当车的支架支起时蜂鸣器响起，说明S2、S1、电源、蜂鸣器组成的电路通路；当车上好锁抽出钥匙后蜂鸣器停止发声，说明S2、S1、电源、蜂鸣器组成的电路断路，据此逐个分析每个选项．【解答】解：A、开关S1闭合时，蜂鸣器被短路，不可能响起，不符合题意．B、开关S1闭合时蜂鸣器响起，开关S2断开后蜂鸣器停止发声，符合题意．C、蜂鸣器被S2短路，S1闭合时，蜂鸣器不可能响起，不符合题意．D、S1未闭合时，蜂鸣器会一直在响，不符合题意．故选B．4．为了确保他人和驾驶员的安全，我国加大酒驾的检测和处罚力度．如图所示是酒精测试仪及其原理图，它实际上是由酒精气体传感器R2（相当于随酒精气体浓度变化的变阻器）与一个定值电阻R1及一个电压表（或电流表）组成，酒精气体浓度越大，R2阻值越小．如果驾驶员呼出的酒精气体浓度增大，则（）A．通过传感器的电流变小，电压表示数变小B．通过传感器的电流变小，传感器两端电压变小C．通过传感器的电流变大，电压表示数变大D．通过传感器的电流变大，传感器两端电压变大【考点】电路的动态分析；串联电路的电流规律；串联电路的电压规律；欧姆定律的应用．【分析】由电路图可知，电表并联在电路中，应为电压表，根据题意可知酒精气体浓度增大时，R2的阻值变小，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点可知传感器两端的电压变化．【解答】解：如果驾驶员呼出的酒精气体浓度增大，则传感器R2阻值变小，电路中的总电阻变小，∵I=，∴电路中的电流变大即通过传感器的电流变大，∵U=IR，∴定值电阻R1两端的电压变大，电压表的示数变大，∵串联电路中总电压等于各分电压之和，∴传感器两端电压变小．故选C．5．电阻R1和R2串联时，两电阻两端的电压U1＞U2，如果将这两个电阻并联则通过这两个电阻的电流为（）A．I1＞I2B．I1=I2 C．I1＜I2D．不能确定【考点】欧姆定律的应用．【分析】两电阻串联时通过它们的电流相等，根据欧姆定律可知它们的电阻关系；两电阻并联时它们两端的电压相等，根据欧姆定律可知通过的电流关系．【解答】解：电阻R1和R2串联时，因串联电路中各处的电流相等，且U1＞U2，所以，由I=的变形式R=可知，R1＞R2，将这两个电阻并联时，因并联电路中各支路两端的电压相等，所以，由I=可知，I1＜I2．故选C．6．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的长度的关系；②导体的电阻跟它的横截面积的关系；③导体的电阻跟它的材料的关系．利用上述实验器材，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③【考点】控制变量法与探究性实验方案．【分析】根据控制变量法的思路，要探究电阻与某个因素的关系，就要保证这个因素要不同，其他的因素都一样．要探究电阻跟长度的关系，要保证材料和横截面积不变改变长度．要探究电阻跟横截面积的关系，要保证材料和长度不变改变横截面积．要探究电阻跟材料的关系，要保证长度和横截面积不变改变材料．【解答】解：①在研究导体的电阻跟导体横截面积的关系时，需要控制长度相同、材料相同，横截面积不同的实验器材，而两根长度相同、横截面积不同的、均匀的镍铬合金线正好符合实验要求；②在研究导体的电阻跟导体长度的关系时，要有材料相同、横截面积相同，长度不同的实验器材，我们可以把其中一根合金丝截断，这样就会有长度不同，材料相同、横截面积相同的实验器材，可以实验；③探究导体的电阻跟它的材料的关系，应控制导体的长度、横截面积都相等而材料不同，由题意可知，两合金线的材料相同，因此不能探究导体的电阻跟它的材料的关系，故③错误；由以上分析可知，可以验证①②，故C正确；故选C．7．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是（）A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小【考点】欧姆定律的应用；滑动变阻器的使用．【分析】由电路图可知，R1和R2串联，电流表测串联电路中的电流；电压表与R1并联，测量的是R1两端的电压，当滑动变阻器的滑片P向a移动时，R2连入电路的阻值变小，根据欧姆定律可知，可知电路电流和电阻R1两端电压的变化．【解答】解：∵R1和R2串联，电流表测串联电路中的电流；∴在电源电压不变的条件下，当滑动变阻器的滑片P向a移动时，滑动变阻器接入电路的电阻减小，电路中电流变大，则电流表示数变大；∵电阻R1的阻值不变，根据公式U1=IR1，电流变大，则电阻R1两端的电压变大，即电压表示数变大．故选A．8．在图所示的电路中，电源电压保持不变．由于电阻R、灯L可能出现了故障．电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是（）A．若灯L不发光，则只有电阻R短路B．若灯L不发光，则只有电阻R断路C．若灯L发光，则只有电阻R短路D．若灯L发光，则只有电阻R断路【考点】电流表、电压表在判断电路故障中的应用．【分析】题目明确指出电阻R、灯L可能出现了故璋，那么就是短路和断路．根据电键S闭合前后，电流表指针所在的位置不变，可逐一分析选项中的描述是否符合题意．【解答】解：A、B、若灯L不发光，则可能是灯L短路或断路，若灯短路，闭合开关后，电源短路，电流表会烧坏，故不合题意；若灯断路，闭合开关前后，电流表均无示数，指针位置不变，是有可能的，故AB中的描述不合题意；C、D、若灯L发光，说明只有电阻出现故障，且不可能是断路，因为电阻断路在闭合开关前灯是不可能发光的，故只能是电阻R短路，所以C正确，符合题意，D错误，不合题意．故选C．二、填空题（本题共5小题，每空格2分，共26分）9．对人体来说，安全电压一般不高于36 V．在家庭电路中，通常用测电笔判断火线和零线，用电能表测量电路消耗的电能．【考点】电压；测电笔的使用；电功的测量．【分析】电能表是测量一定时间内用电器消耗电能多少的仪表；生活中，用测电笔辨别家庭电路中的火线和零线；对人体安全的电压不高于36V．【解答】解：电能表是测量电能的仪表，通常用测电笔辨别为火线与零线；对人体的安全电压不高于36V．故答案为：36；测电笔；电能表．10．如图所示的电路中，电阻R1=3Ω、R2=2Ω．闭合开关S，电流表A的示数变大，电流表A1的示数不变（以上两空均选填“变大”、“变小”或“不变”），电压表的示数与电流表A的示数变化之比等于 3 Ω．【考点】欧姆定律的应用．【分析】由电路图可知，开关闭合前电路为R2简单电路，两电流表测电路中的电流，电压表断路；开关闭合后，R1与R2并联，电流表A测干路电流，电流表A1测R2支路的电流，电压表测电源的电压；根据并联电路中各支路独立工作、互不影响可知电流表A1示数的变化，根据并联电路的电流特点可知电流表A示数的变化；分析电压表和电流表A示数的变化，根据欧姆定律得出两者比值的大小．【解答】解：由电路图可知，开关闭合前电路为R2简单电路，两电流表测电路中的电流，电压表断路无示数；开关闭合后，R1与R2并联，电流表A测干路电流，电流表A1测R2支路的电流，电压表测电源的电压；因并联电路中各支路独立工作、互不影响，所以，电流表A1的示数不变；因并联电路中干路电流等于各支路电流之和，所以，干路电流表A的示数变大；电压表的示数变化量等于电源的电压，电流表A示数的变化量等于通过R1的电流，由R=可知，电压表的示数与电流表A的示数变化之比等于R1的阻值即3Ω．故答案为：变大；不变；3．11．如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是电压表、乙表是电流表．（选填“电流表”或“电压表”）【考点】电流表的使用；电压表的使用．【分析】电流表测电路电流时应串联在电路中，可近似看成一根导线；电压表测电压时应并联在被测电路两端，可近似看成开路状态；根据题目的要求分别把电流表或电压表放在图中进行分析解答．【解答】解：要使电阻R1、R2并联，由图可知电流必须从开关S流入R1、R2，不能从电表甲流过，所以电表甲应是电压表；如果电表乙是电压表，则电阻R2无法形成回路，所以电表乙是电流表，与R2串联；故答案为：电压表；电流表．12．如图是关于电阻A、B的I﹣U图象．由图可知，电阻值较大的电阻是10 Ω．若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是0.6 A．【考点】欧姆定律的应用；并联电路的电流规律．【分析】（1）由I﹣U图象找出对应的电压电流值，由欧姆定律可求出电阻的阻值；（2）根据并联电路特点及欧姆定律可求出干路电流．【解答】解：（1）由I﹣U图象得：电阻A的阻值R A==5Ω，电阻B的阻值R B==10Ω；（2）由欧姆定律的：I A===0.4A，I B===0.2A由并联电路特点知，干路电流I=I A+I B=0.4A+0.2A=0.6A．故答案为：10；0.6．13．在如图所示的电路中，用电压表、电流表测电阻R x阻值的实验中：（1）与R x串联的电表是电流表，与R x并联的电表是电压表；（2）当滑片P移到某一位置时，电压表、电流表的示数如图乙所示，则R x的阻值为6.25Ω．【考点】伏安法测电阻的探究实验；欧姆定律的应用．【分析】（1）测电阻的原理为R=，用电流表测出通过电阻的电流，用电压表测出电阻的电压，根据两表的连接方法确定答案；（2）根据电表的小量程读数，根据欧姆定律求R x的阻值．【解答】解：（1）因要测出通过R x的电流，所以与R x串联的电表是电流表；要测出R x两端的电压，所以与R x并联的电表是电压表；（2）电流表小量程的分度值为0.02A，示数为0.4A；电压表小量程分度值为0.1V，示数为2.5V，则R x==6.25Ω．故答案为：（1）电流表；电压表；（2）6.25Ω．三、作图、计算题（本题共2小题，共23分）14．为保证润扬大桥以及过桥车辆的安全，工作人员在桥的人口处安装了“超载检测报警系统检测时，当车辆重量小于1X 105N时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于1X 105 N时，红灯亮、绿灯灭，表示禁止通行．系统中的电路元件如图甲所示，其中压敏电阻R x在检测时承受车辆的全部重量，它的阻值随所受压力F变化的图象如图乙所示；R．为定值电阻；电磁继电器线圈上标有“10Ω40mA”．当流过线圈的电流大于等于30mA 时，通电线圈的作用效果大于弹簧的作用效果，衔铁被吸下，动触点P和静触点M断开并和静触点N接通；电池组的电压为6V；绿灯规格为“220V 40W”，红灯规格为“220V 60W”．（1）请在图甲中用笔画线代替导线完成电路连接；（2）电磁继电器线圈上标有“10Ω 40mA”，它的意思是指线圈的电阻是10Ω，允许通过的最大（选填“最大”“最小”）电流是40mA，超过了会烧坏线圈；（3）根据分析可以知道 B （A/B）灯是红灯；（4）定值电阻R0的阻值为多大？【考点】欧姆定律的应用；电磁继电器的组成、原理和特点．【分析】（1）电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的；只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应；当电流超过一定的数值，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合；当电流小于一定值时，电磁的吸力变弱，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合；这样吸合、释放，从而达到了，改变工作电路的目的；（2）由电磁继电器线圈上的铭牌可知线圈的电阻和允许通过的最大电流；（3）由题意可知超载时红灯亮，由乙图可知压力越大时压敏电阻的阻值越小，此时线圈中的电流增大，电磁铁的磁性增强，衔铁被吸下来，据此进行判断；（4）从图象是读出当压力为1×105N时，压敏电阻的阻值；然后利用欧姆定律的变形公式计算出电路的总电阻，再根据串联电路总电阻与分电阻的关系计算出定值电阻的阻值．【解答】解：（1）用导线将左侧电源、压敏电阻、定值电阻和电磁继电器顺次连接起来即可，如下图所示：（2）电磁继电器线圈上标有“10Ω 40mA”，则线圈允许通过的最大电流为40mA；（3）由题意可知超载时红灯亮，由乙图可知压力越大时压敏电阻的阻值越小，此时线圈中的电流增大，电磁铁的磁性增强，衔铁被吸下来，B灯泡发光，则B灯泡为红灯；（4）从图象乙中可知，当压力为1×105N时，压敏电阻的阻值为100Ω，由I=可得，电路中的总电阻：R===200Ω，因串联电路中总电阻等于各分电阻之和，所以，定值电阻R0的阻值：R0=R﹣R x﹣R线=200Ω﹣100Ω﹣10Ω=90Ω．答：（1）如上图所示；（2）最大；（3）B；（4）定值电阻R0的阻值为90Ω．15．在如图甲所示的电路中，电源电压不变，电阻R1的阻值为20Ω．闭合电键S，电流表A1和A2的示数分别为0.6A、1A．求：（1）电源电压U；（2）变阻器连入电路的阻值R2；（3）若移动滑片P到某位置时，发现一电流表的示数如图乙所示，求：此时电路中的总电阻R．【考点】欧姆定律的应用．【分析】由电路图可知，定值电阻R1与滑动变阻器R2并联，电流表A1测R1支路的电流，电流表A2测干路电流．（1）根据并联电路的电压特点和欧姆定律求出电源的电压；（2）根据并联电路的电流特点求出通过R2的电流，根据欧姆定律求出变阻器连入电路的阻值R2；（3）根据图乙中电流表的示数可知干路电流，根据欧姆定律求出总电阻．【解答】解：由电路图可知，定值电阻R1与滑动变阻器R2并联，电流表A1测R1支路的电流，电流表A2测干路电流．（1）由于并联电路中各支路两端的电压相等，根据欧姆定律可得：电源电压：U=U2=U1=I1R1=0.6A×20Ω=12V；（2）因为并联电路中干路电流等于各支路电流之和，所以，通过变阻器的电流：I2=I﹣I1=1A﹣0.6A=0.4A，则变阻器连入电路的阻值：R2===30Ω；（3）电流表A1测定值电阻R1支路的电流，则A1示数是不变的；所以，移动滑片P到某位置时，图乙所示电流表是A2的示数，由于干路电流一定大于0.6A，所以干路上的电流表的量程是0～3A，其示数为1.2A，即干路的电流为1.2A，由I=可得，电路中的总电阻：R===10Ω．答：（1）电源电压为12V；（2）变阻器连入电路的阻值为30Ω；（3）若滑片P移到某位置时，电流表A的示数为1.2A，则此时电路中的总电阻为10Ω．四、实验、探究题（本题共2小题，共27分）16．某同学通过实验探究影响导体电阻大小的因素，他利用图中演示板上的金属丝进行实验，已知板上各金属丝横截面积都相同，A、B、C、D长度相同，C、D和E为镍铬线，A为铜线，B为铁线．实验过程如图所示．（1）本实验是通过观察电流表示数的大小来判断电阻大小．（2）分析比较图（a）与（b）可归纳得出的初步结论是：材料、横截面积相同的导体，长度越长，导体的电阻越大．（3）分析比较图（b）与（c）可归纳得出的初步结论是：材料、长度相同的导体，横截面积越大，导体的电阻越小．（4）分析比较图（b）与（d）可归纳得出的初步结论是：长度、横截面积相同的导体，材料不同，导体的电阻不同．【考点】影响电阻大小的因素．【分析】（1）电阻起阻碍电流的作用；（2）影响电阻大小的因素有三个：材料、长度和横截面积．因此探究电阻与其中一个因素的关系是，需要用控制变量进行探究，即要保证其他两个因素都相同，单独研究电阻与该因素的关系．【解答】解：（1）因为电阻对电流起阻碍作用，因此可以通过观察电流表示数的大小来判断电阻大小；。

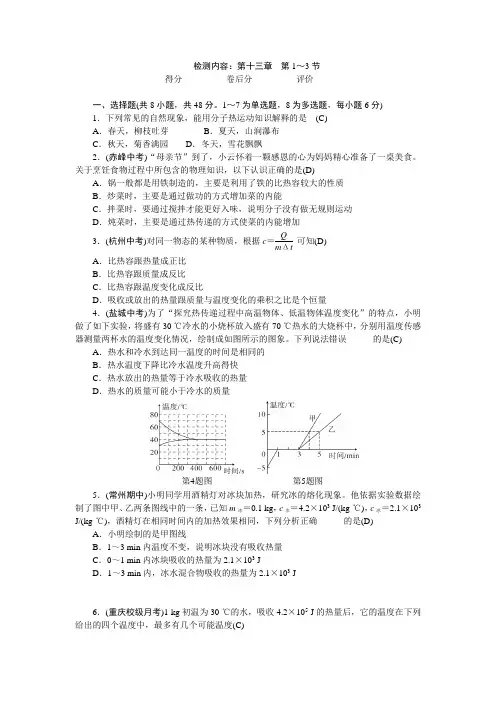

检测内容：第十三章第1～3节得分________卷后分________评价________一、选择题(共8小题，共48分。

1～7为单选题，8为多选题，每小题6分)1．下列常见的自然现象，能用分子热运动知识解释的是(C)A．春天，柳枝吐芽B．夏天，山涧瀑布C．秋天，菊香满园D．冬天，雪花飘飘2．(赤峰中考)“母亲节”到了，小云怀着一颗感恩的心为妈妈精心准备了一桌美食。

关于烹饪食物过程中所包含的物理知识，以下认识正确的是(D)A．锅一般都是用铁制造的，主要是利用了铁的比热容较大的性质B．炒菜时，主要是通过做功的方式增加菜的内能C．拌菜时，要通过搅拌才能更好入味，说明分子没有做无规则运动D．炖菜时，主要是通过热传递的方式使菜的内能增加3．(杭州中考)对同一物态的某种物质，根据c＝QmΔt可知(D)A．比热容跟热量成正比B．比热容跟质量成反比C．比热容跟温度变化成反比D．吸收或放出的热量跟质量与温度变化的乘积之比是个恒量4．(盐城中考)为了“探究热传递过程中高温物体、低温物体温度变化”的特点，小明做了如下实验，将盛有30 ℃冷水的小烧杯放入盛有70 ℃热水的大烧杯中，分别用温度传感器测量两杯水的温度变化情况，绘制成如图所示的图象。

下列说法错误的是(C) A．热水和冷水到达同一温度的时间是相同的B．热水温度下降比冷水温度升高得快C．热水放出的热量等于冷水吸收的热量D．热水的质量可能小于冷水的质量第4题图第5题图5．(常州期中)小明同学用酒精灯对冰块加热，研究冰的熔化现象。

他依据实验数据绘制了图中甲、乙两条图线中的一条，已知m冰＝0.1 kg，c水＝4.2×103 J/(kg·℃)，c冰＝2.1×103 J/(kg·℃)，酒精灯在相同时间内的加热效果相同，下列分析正确的是(D) A．小明绘制的是甲图线B．1～3 min内温度不变，说明冰块没有吸收热量C．0～1 min内冰块吸收的热量为2.1×103 JD．1～3 min内，冰水混合物吸收的热量为2.1×103 J6．(重庆校级月考)1 kg初温为30 ℃的水，吸收4.2×105 J的热量后，它的温度在下列给出的四个温度中，最多有几个可能温度(C)①90 ℃②110 ℃③130 ℃④150 ℃A．1 B．2 C．3 D．47．(抚顺一模)用相同的加热装置对a、b两种液态的物质加热时，它们的温度随时间变化的图象如图所示，下列说法正确的是(A)A.如果a、b是同种物质，则a的质量更小B．如果a、b质量相等，则a的吸热能力更强C．在加热过程中，利用做功的方式改变了a、b的内能D．温度从t1升高到t2时，a、b吸收的热量Q a＝Q b8．(多选)关于温度、热量和内能，下列说法中正确的是(AC)A．一个物体放出热量时，温度可能会下降B．物体的温度越低，所含的热量越少C．一个物体内能增加时，温度不一定升高D．物体内能增加，一定从外界吸收热量二、填空题(每空2分，共20分)9．(辽阳中考)热熔胶是一种在常温下为固态的粘合剂，使用时先用热熔胶枪加热使其熔化，再凝固来粘合物体。

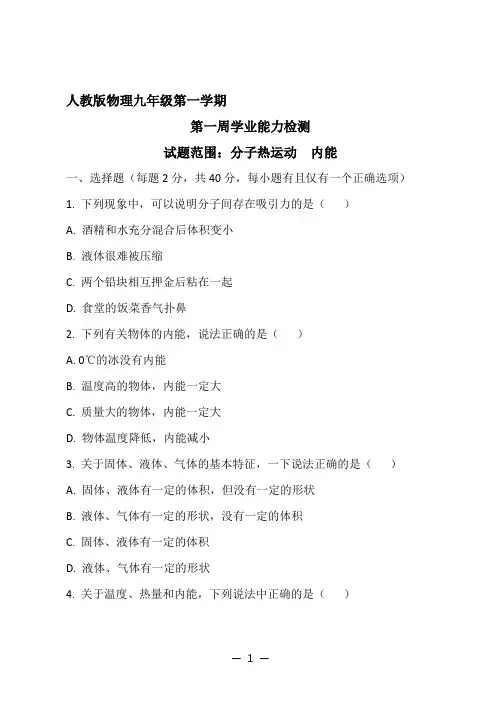

人教版物理九年级第一学期第一周学业能力检测试题范围：分子热运动内能一、选择题（每题2分，共40分，每小题有且仅有一个正确选项）1. 下列现象中，可以说明分子间存在吸引力的是（）A. 酒精和水充分混合后体积变小B. 液体很难被压缩C. 两个铅块相互押金后粘在一起D. 食堂的饭菜香气扑鼻2. 下列有关物体的内能，说法正确的是（）A. 0℃的冰没有内能B. 温度高的物体，内能一定大C. 质量大的物体，内能一定大D. 物体温度降低，内能减小3. 关于固体、液体、气体的基本特征，一下说法正确的是（）A. 固体、液体有一定的体积，但没有一定的形状B. 液体、气体有一定的形状，没有一定的体积C. 固体、液体有一定的体积D. 液体、气体有一定的形状4. 关于温度、热量和内能，下列说法中正确的是（）A. 同一物体内能减少，它的温度一定降低B. 内能越大的物体所含的热量一定越多C. 温度相同的两个物体接触时不发生热传递D. 热量总是从内能大的物体传递给内能小的物体5. 下列用做功的方式使物体内能增大的是（）A. 太阳照射B. 相互摩擦C. 浸入热水D. 炉火加热6. 下面哪一个现象的描述能说明分子在不停地做无规则运动（）A. 冬天，瑞雪飘飘B. 秋天，落叶飘飘C. 春天，柳絮飞扬D. 夏天，荷花飘香7. 下列现象不可能发生的是（）A. 物体吸收热量，温度保持不变B. 固体在熔化过程中，不断吸热，温度不断升高C. 把一块-10℃的冰放在0℃的房间里，冰会慢慢的熔化D. 水的沸点会低于或高于100℃8. 小明放学回家闻到烟味，对爸爸说：“你一吸烟，我和妈妈就会跟着被动吸烟。

”他这样说的依据是（）A. 分子间有间隙B. 分子在不停的做无规则运动C. 分子之间存在相互作用力D. 一切物体都是由分子组成的9. 下列有关“温度不变”时，“内能”变化的说法正确的是（）A. 晶体在熔化过程中吸收热量，温度不变，内能也不变B. 液体沸腾后，继续加热，温度不变，内能也不变C. 0℃的水凝固成0℃的冰时，温度不变，内能增加D. 0℃的冰熔化成0℃的水时，温度不变，内能增加10. 学校厨房的墙角边堆放了煤炭，隔了一段时间后，煤炭粉末就扩散到了墙里面，扩散现象的发生是由（）A. 分子之间有相互作用力B. 分子永不停息做无规则运动C. 分子之间斥力大于引力D. 相互接触的煤炭粉末与墙壁存在着温度差11. 将肉片直接放入热油锅里爆炒，会将肉炒焦或者炒糊，失去鲜味。

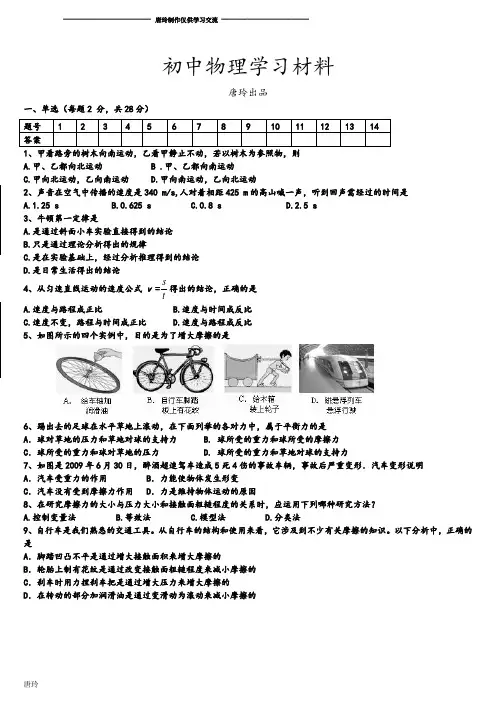

初中物理学习材料唐玲出品一、单选（每题2 分，共28分） 题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 答案1、甲看路旁的树木向南运动，乙看甲静止不动，若以树木为参照物，则 A.甲、乙都向北运动 B .甲、乙都向南运动C.甲向北运动，乙向南运动D.甲向南运动，乙向北运动2、声音在空气中传播的速度是340 m/s,人对着相距425 m 的高山喊一声，听到回声需经过的时间是 A.1.25 s B.0.625 s C.0.8 s D.2.5 s3、牛顿第一定律是A.是通过斜面小车实验直接得到的结论B.只是通过理论分析得出的规律C.是在实验基础上，经过分析推理得到的结论D.是日常生活得出的结论 4、从匀速直线运动的速度公式 v =ts得出的结论，正确的是 A.速度与路程成正比 B.速度与时间成反比 C.速度不变，路程与时间成正比 D.速度与路程成反比 5、如图所示的四个实例中，目的是为了增大摩擦的是6、踢出去的足球在水平草地上滚动，在下面列举的各对力中，属于平衡力的是 A ．球对草地的压力和草地对球的支持力 B. 球所受的重力和球所受的摩擦力 C ．球所受的重力和球对草地的压力 D. 球所受的重力和草地对球的支持力7、如图是2009年6月30日，醉酒超速驾车造成5死4伤的事故车辆，事故后严重变形．汽车变形说明 A ．汽车受重力的作用 B ．力能使物体发生形变 C ．汽车没有受到摩擦力作用 D ．力是维持物体运动的原因8、在研究摩擦力的大小与压力大小和接触面粗糙程度的关系时，应运用下列哪种研究方法？ A.控制变量法 B.等效法 C.模型法 D.分类法9、自行车是我们熟悉的交通工具。

从自行车的结构和使用来看，它涉及到不少有关摩擦的知识。

以下分析中，正确的是A ．脚踏凹凸不平是通过增大接触面积来增大摩擦的B ．轮胎上制有花纹是通过改变接触面粗糙程度来减小摩擦的C ．刹车时用力捏刹车把是通过增大压力来增大摩擦的D ．在转动的部分加润滑油是通过变滑动为滚动来减小摩擦的10、如图所示，使用定滑轮提升重物，当分别在A方向、B方向和C方向拉重物时A.A方向拉力最小B.B方向拉力最小C.C方向拉力最小D.三个方向拉力都一样11、一根杆秤，如果秤砣被磨损掉一部分，用它称得的质量将比被物体的实际质量A．偏大 B．偏小 C．相等 D．无法比较12、60kg的人站在跷跷板某一位置时，跷跷板处于如图所示的平衡状态．由此可估测球的质量约为A．20kg B．30kg C．60kg D．120kg13、下列措施中，能增大压强的是A. 拖拉机安装履带B. 螺丝的下面要加垫片C. 木桩的下端削成尖形D. 背包带要做得宽些14、如图放置相同的砖，对地面的压强关系为：A p甲>p乙>p丙B p甲<p乙<p丙C p甲=p乙<p丙D p甲<p乙=p丙二、多选（每题2分，共8分）题号15 16 17 18答案15、下列现象中，属于惯性现象应用的是A.用手拍打衣服上的灰尘B.锤头松了，将锤柄在地上撞几下C.运动员采用助跑跳远D.骑自行车时为了减速捏车闸16、下列常见机械中，属于费力杠杆的是（）A．橇棒 B．铡刀 C．镊子 D．钓鱼杆17、某人用100牛的力提起了350牛的重物，那么他可能使用了（）A一个定滑轮 B一个动滑轮 C一个定滑轮和一个动滑轮组成的滑轮组 D一支杠杆18、关于重力下列说法错误的是（）A. 物体受到的重力跟质量成正比B. 物体受到的重力大小跟常数g成正比C. 物体受到的重力和物体的质量是一回事不必加以区别D. 不同物体受到的重力跟它的质量的比值是不相等的三、填空（每空2分，共40分）将19—29题的答案写在下面19 _________ 20 _________ 21 _________ _________ 22 _________ _________23 _________ _________ _________24 _________ _________25 _________26 _________ 27 _________ _________ _________ 28 _________ _________29 _________ _________19、一辆火车的运动速度是72 km/h;燕子飞行速度可达48 m/s.燕子比火车运动的___▲__.20、甲、乙两辆汽车通过的路程之比是6∶5，它们运动的时间之比是4∶3；两车运动速度之比是___▲___.21、宁安城际铁路芜湖段正在建设中，芜湖人多年的“动车”梦即将变为现实。

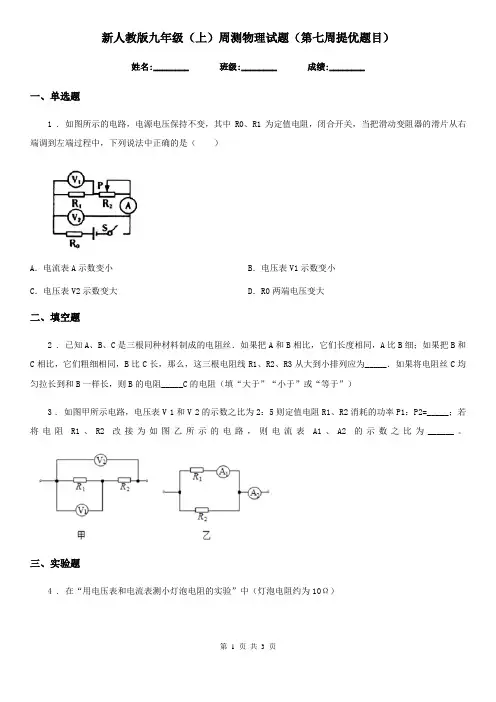

新人教版九年级（上）周测物理试题（第七周提优题目）姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示的电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（）A．电流表A示数变小B．电压表V1示数变小C．电压表V2示数变大D．R0两端电压变大二、填空题2 . 已知A、B、C是三根同种材料制成的电阻丝．如果把A和B相比，它们长度相同，A比B细；如果把B和C相比，它们粗细相同，B比C长，那么，这三根电阻线R1、R2、R3从大到小排列应为_____．如果将电阻丝C均匀拉长到和B一样长，则B的电阻_____C的电阻（填“大于”“小于”或“等于”）3 . 如图甲所示电路，电压表V 1和V 2的示数之比为2：5则定值电阻R1、R2消耗的功率P1：P2=_____；若将电阻R1、R2改接为如图乙所示的电路，则电流表A1、A2的示数之比为______。

三、实验题4 . 在“用电压表和电流表测小灯泡电阻的实验”中（灯泡电阻约为10Ω）（1）实验的原理是：_____（2）这叫_____法测电阻（3）如图是某次用电压表和电流表测量小灯泡电阻的实物图，请用笔画线代替导线，按照实验的要求完成电路的连接．（要求：滑动变阻器的滑片向右移时电流表示数变大）（_____）（4）在探究过程中，连接电路时，滑片应位于_____（选填“A”或“B”）；使用滑动变阻器的目的是_____和_____．（5）若实验中无论怎样移动滑动变阻器的滑片，电流表和电压表示数均不发生变化，并且电流表和电压表示数均比较小，则原因可能是_____．四、计算题5 . 干电池除了有稳定的电压外，本身也有一定的电阻。

可以把一个实际的电源看成一个理想的电源（即电阻为零）和一个电阻串联组成，如图甲所示，某同学连接了如图乙所示的电路，已知电源电压U为1.5V，小灯泡上标有“1.5V 0.75W”的字样，闭合开关S后，小灯泡的实际电功率为0.48W．求小灯泡中的实际电流和电池的内阻。

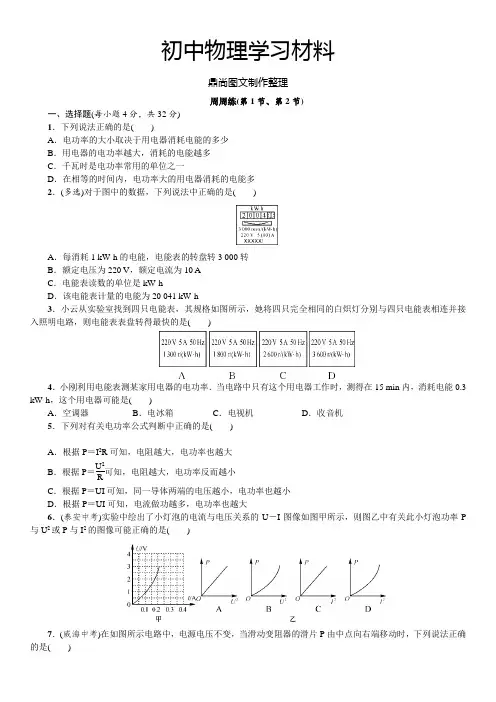

初中物理学习材料鼎尚图文制作整理周周练(第1节、第2节)一、选择题(每小题4分，共32分)1．下列说法正确的是( )A ．电功率的大小取决于用电器消耗电能的多少B ．用电器的电功率越大，消耗的电能越多C ．千瓦时是电功率常用的单位之一D ．在相等的时间内，电功率大的用电器消耗的电能多2．(多选)对于图中的数据，下列说法中正确的是( )A ．每消耗1 kW·h 的电能，电能表的转盘转3 000转B ．额定电压为220 V ，额定电流为10 AC ．电能表读数的单位是kW·hD ．该电能表计量的电能为20 041 kW·h3．小云从实验室找到四只电能表，其规格如图所示，她将四只完全相同的白炽灯分别与四只电能表相连并接入照明电路，则电能表表盘转得最快的是( )4．小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15 min 内，消耗电能0.3 kW·h ，这个用电器可能是( )A ．空调器B ．电冰箱C ．电视机D ．收音机5．下列对有关电功率公式判断中正确的是( )A ．根据P ＝I 2R 可知，电阻越大，电功率也越大B ．根据P ＝U 2R可知，电阻越大，电功率反而越小 C ．根据P ＝UI 可知，同一导体两端的电压越小，电功率也越小D ．根据P ＝UI 可知，电流做功越多，电功率也越大6．(泰安中考)实验中绘出了小灯泡的电流与电压关系的U －I 图像如图甲所示，则图乙中有关此小灯泡功率P 与U 2或P 与I 2的图像可能正确的是( )7．(威海中考)在如图所示电路中，电源电压不变，当滑动变阻器的滑片P 由中点向右端移动时，下列说法正确的是( )A．电流表的示数变小B．电压表的示数变小C．灯泡消耗的功率变大D．电路消耗的总功率减小8．(南京中考)如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器(a、b为其两端点)．闭合开关S，当滑片P在某一端点时，电流表示数为0.1 A，R2消耗的电功率为1 W；当滑片P移动至某一位置时，电流表示数为0.3 A，R2消耗的电功率为1.8 W．则当滑片P从a移到b的过程中()A．电流表示数变化了0.6 A B．电压表示数变化了4 VC．R1消耗的电功率变化了5 W D．电路消耗的总功率变化了6 W二、填空题(每空3分，共36分)9．(临沂中考)江涛家的电能表如图所示．当他家某用电器单独工作时，30 min内转盘正好转过50圈，则这段时间内该用电器消耗的电能是__________J，该用电器的电功率为________W.10．碘钨灯是一种新型电光源，一种照明用的碘钨灯工作电压是220 V，额定功率是1 000 W．该灯正常工作时，通过灯的电流是________A，每秒消耗的电能是________J.11．(福州中考)近日福州闽江两岸灯光夜景改造工程完工，使江滨夜景更加美丽，又节能环保．其中尤溪洲大桥换上了约3 000盏新型LED灯，灯的功率由原来的28 W变成了13 W，若这些夜景灯每天工作3 h，则一个月(按30天计算)节省的电能是________kW·h，节省下的电能可使额定功率为1 000 W的电热水壶正常工作________h.12．一盏电灯未接入电路时的灯丝电阻为55 Ω，接到220 V的电源上正常发光时通过的电流为0.5 A．则该电灯的额定功率为________W；从刚接通电源到正常发光过程中，电灯的最大功率为______W.13．手机是我们最常用的通信工具，手机使用的是可充电电池，电池上标有“电压”和“容量”两个重要参数．容量的单位通常为“毫安时”(符号mA·h)．小强同学的爸爸使用的可充电电池所标的电压是3.6 V，容量是1 500 mA·h，这种电池一次充电最多可储存的能量为________J．使用该手机充满电一次能够持续通话的实际时间可长达5 h，则该手机在通话状态的放电功率为________W.14．(连云港中考)某家用电热水壶的额定电压为220 V，额定功率为2 000 W，当该电热水壶在额定电压下工作时，用200 s将1 L的水从20 ℃加热到100 ℃.水吸收的热量为__________J，该电热水壶的效率为________．[ρ水＝1.0×103 kg/m3，c水＝4.2×103 J/(kg·℃)]三、实验探究题(14分)15．电流做的功跟电压、电流和通电时间三个因素都有关．李明同学要通过实验探究电功跟电压的关系，他选用的器材如图所示．其中甲、乙两容器完全相同，电阻丝R1的阻值大于电阻丝R2的阻值．(1)请你用笔画线代替导线，帮他把实验电路连接完整．(2)他在该实验中选用两根阻值不同的电阻丝，其目的是_______________________________________．(3)在这个实验中，李明是通过观察比较________________________________来比较电流做功多少的．电流通过电阻丝________(填“R1”或“R2”)做的功多．(4)由这个实验可以得到的结论是：_______________________________________.四、计算题(第16题6分，第17题12分，共18分)16．小明家的微波炉说明书已遗失，只知道它的额定电压是220 V，不知其他数据．他利用家中的电能表(如图所示)和一只钟表，测出了这个微波炉的电功率．用N表示接在电能表上的微波炉每消耗1 kW·h的电能电能表上的转盘转过的转数；用n表示微波炉在工作时间t(h)内电能表的转盘所转过的转数．(1)请推导出计算微波炉电功率(单位用kW)的公式．(2)测量时，小明只让微波炉工作，观察到1 min内电能表转盘转过50转，则他家微波炉的电功率是多少瓦？17．(滨州中考)在如图所示的电路中，电源电压保持不变，灯泡L2标有“24 V12 W”．开关S1闭合、S2断开时，电流表的示数为1 A，电压表的示数为12 V，灯泡L1正常发光，不考虑温度对灯泡灯丝电阻的影响，求：(1)灯泡L1的额定功率；(2)在10 s内，灯泡L1正常发光时消耗的电能；(3)灯泡L2的电阻；(4)当开关S1、S2都闭合时，求电流表的示数和灯泡L2的实际功率．参考答案1．D 2.AC 3.D 4.A 5.C 6.D 7.D 8.D 9.7.2×104 40 10.4.55 1 000 11.4.05×103 4.05×103 12.110 880 13.19 440 1.0814．3.36×105 84%15.(1)(2)使R 1、R 2两端的电压不同 (3)温度计示数的变化 R 1 (4)在电流一定、通电时间一定时，电压越高，电流做的功越多16.(1)微波炉的电功率P ＝W t ＝n Nt (其中t 单位用h)；(2)微波炉的电功率P ＝W t ＝n Nt ×103 W ＝502 500×160×103＝1 200 W ．17.(1)开关S 1闭合，S 2断开时，灯泡L 1正常发光，此时电压表测量灯泡L 1两端电压，电流表测量灯泡L 1的电流，则灯泡L 1的额定功率为：P 1额＝UI ＝12 V ×1 A ＝12 W ；(2)10 s 内灯泡L 1正常发光消耗的电能：W ＝Pt ＝12 W×10 s ＝120 J ；(3)灯泡L 2电阻：R 2＝U 22额P 2额＝（24 V ）212 W ＝48 Ω；(4)开关S 1、S 2闭合时，灯泡L 1、灯泡L 2并联，灯泡L 1的电阻为：R 1＝U I 1＝12 V 1 A ＝12 Ω；电流表此时测量干路电流：I ＝U R 1＋U R 2＝12 V 12 Ω＋12 V 48 Ω＝1 A ＋0.25 A ＝1.25 A ；灯泡L 2的实际功率为：P 2＝UI 2＝12 V ×0.25 A ＝3 W.初中物理试卷灿若寒星 制作。

检测内容：第十六章第3、4节得分________ 卷后分________ 评价________一、选择题(共8小题，共33分。

1～7为单选题，每题4分；8为多选题，5分)1．(2024·玉林)超导现象是指某些物质在温度很低时电阻变为零的现象。

假如某种超导材料能应用于实际，最适合用来制作(B)A．保险丝 B．输电导线C．电炉丝 D．变阻器的电阻丝2．(2024·盘锦)关于导体电阻，下列说法正确的是(D)A．铜导线电阻比铁导线电阻小B．导体两端的电压为零时，导体的电阻为零C．只增加导体的横截面积，导体的电阻增大D．导体的电阻越小，表示导体对电流的阻碍作用越小3．关于滑动变阻器的运用，下列说法错误的是(D)A．运用滑动变阻器时必需有电流通过滑片，否则不能变更阻值B．运用前应将滑片置于电阻最大处C．通过变阻器的电流不能超过允许通过的最大电流值D．调光台灯内的变阻器与灯并联4．甲变阻器标有“50 Ω 1.5 A”，乙变阻器标有“10 Ω 2.5 A”，两变阻器的瓷筒粗细、长度一样，电阻线由同种合金材料制成，则(B)A．甲的电阻线较粗B．乙的电阻线较粗C．两变阻器的电阻线粗细相同D．无法判定5．一只灯泡，不发光时电阻是R1，把它接在家庭电路中正常发光时电阻是R2，则(C) A．R1>R2 B．R1＝R2C．R1<R2 D．不能确定6．电位器是变阻器的一种，小菲同学买了一个电位器，如图所示。

小菲想把它与灯泡串联起来，利用它变更灯泡的亮度。

请细致视察，现要使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是(B)A．A、B两个接线柱分别接入电路B．B、C两个接线柱分别接入电路C．A、C两个接线柱分别接入电路D．以上连接方法都正确第6题图第7题图7．在如图所示的电路中，电源电压保持不变，开关S闭合后，有一个电表的指针没有发生偏转。

移动滑动变阻器的滑片，此时视察到只有一个电表指针的位置在变更，则故障是(B)A．变阻器R1短路 B．电阻R2短路C．变阻器R1断路 D．电阻R2断路8．(多选)现有三根镍铬合金线a、b、c(其长度关系L a＝L b＞L c，横截面积关系S a＞S b ＝S c)，电源、电流表、开关各一个，导线若干根，可以完成的探讨课题是(AB) A．导体的电阻跟它的横截面积的关系B．导体的电阻跟它的长度的关系C．导体的电阻跟它的材料的关系D．导体的电阻跟它的温度的关系二、填空题(每空3分，共30分)9．如图所示是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的__横截面积__，从而减小了导线的__电阻__，以达到削减输电线上电能损失的目的。

初三物理周练试卷班级姓名一、填空题（27分）1．小红同学多才多艺，不仅钢琴弹得好，小提琴拉得也很棒。

演奏前，演奏者都要通过拧紧或放松琴弦进行调节，这主要是为了调节琴声的.当她用不同的力弹钢琴时，钢琴发出声音的______不同．她弹钢琴、拉小提琴时，你是依据_____的不同来分辨琴声的。

有一次她用收音机听钢琴曲时，索性拆开图1了收音机做了如图1所示的实验．她发现在放钢琴曲时收音机扬声器纸盆上的小纸团“翩翩起舞”，这说明____ ______，她又猜想如果把此实验拿到月球上面去做，在月球上________(填“能”或“不能”)听到钢琴声。

2.在“太阳能、天然气、石油、煤炭、风能”这些能源（能源物质）中，属于“可再生能源”的是 _______ 和 _______ 。

3.小明是集邮爱好者，他用焦距为10cm的放大镜去观察邮票，为看清楚邮票上的细微之处，邮票与放大镜的距离应该 ______ 10cm（填“大于”、“小于”或“等于”），此时他观察到的应该是正立、放大的 ______ 像（填“虚”或“实”）。

4.在汽油机的压缩冲程中，汽缸内气体温度升高，这是通过 ______ 的方式使气缸内气体内能发生改变；把饮料放进冰箱，饮料温度降低，这是通过 _______ 的方式使饮料的内能发生改变。

5.在学习“有趣的声现象”时，小明做了以下几个实验：①放在钟罩内的闹钟正响铃，把钟罩内的空气抽去一部分，听到的铃声明显减弱；②使正在发声的音叉接触水面，水面溅起水花；③吹笛子时，手指按住不同的孔便会发出不同的声音。

你认为，上述实验中能说明声音发生原因的是 ________ ；能说明声音传播条件的是 ________ 。

（填序号）6.请你写出以下电磁波在人们的生活、生产中应用的事例。

（各举一例）示例：微波：微波炉加热食物。

（1）红外线： ____________________ ；（2）紫外线： _________________________ 。
