最新人教版九年级物理电流和电路单元测试题及答案

人教版九年级物理全一册《第十五章电流和电路》单元练习题-有参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列关于粒子和宇宙的认识正确的是（）A．汤姆生发现了电子，说明原子核仍可再分B．地球等行星绕太阳运动，说明太阳是宇宙的中心C．端午节闻到粽子香味，说明分子在不停地做无规则运动D．玻璃棒与丝绸摩擦后能带电，说明通过摩擦可创造电荷2．如图所示，厨房的抽油烟机，由照明灯和排气扇组成，有时需要单独工作，有时需要同时工作，下列符合要求的电路是（）A．B．C．D．3．如图所示的电路，闭合开关S后，灯泡L1、L2都不发光，电流表示数为零，电压表有读数，若电路中只有一处故障，则可能是（）A．电源没电了B．灯泡L2短路了C．灯泡L1灯丝断了D．电流表断路4．通常情况下，下列几组材料中都是导体的是（）A．铜、纯水B．稀硫酸、石墨C．大地、塑料D．铝、陶瓷5．四个小球，相互作用的情况是：A与B相斥；B与C相吸；C与D相斥．已知B球带正电，那么A．C球带负电B．C球不带电C．D球带正电D．C球带正电6．如图所示电路，电源电压保持不变，只闭合开关S时，电流表的示数为0.2 A，若再闭合开关S1，发现电流表的示数为0.5 A，此时通过L1的电流为I1，通过L2的电流为I2，则A．I1∶I2＝2∶5B．I1∶I2＝3∶5C．I1＝0.3 AD．I2＝0.5 A7．如图所示，A、B是由同种材料制成的长度相同，横截面积不同的两段导体，将它们串联后接入电路中，比较这两段导体的电阻及通过它们的电流，正确的是（）A．R A＜R B、I A＜I B B．R A＜R B、I A=I BC．R A>R B、I A=I B D．R A=R B、I A＜I B8．如图所示是一个能吹出冷风、热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是A．只闭合开关S1，电吹风吹出冷风B．只闭合开关S2，电吹风吹出热风C．同时闭合开关S1、S2，电吹风吹出冷风D．同时闭合开关S1、S2，电吹风吹出热风9．今年4月份，韵达快递员工感染新冠病毒，平遥立即进行全面排查，口罩成为人们的必需品。

人教版九年级物理全一册《第十五章电流和电路》单元检测卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．你见过史上最小气的猴子吗？如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹。

从物理学的角度分析，香蕉的作用相当于电路中的（）A．开关B．导线C．电源D．用电器2．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。

用餐厅纸摩擦吸管使其带电。

下列说法中正确的是（）A．把某个物体放在带电吸管的一端附近，发现吸管向物体靠近，则物体带正电B．把某个物体放在带电吸管的一端附近，发现吸管向物体靠近，则物体可能不带电C．把丝绸摩擦过的玻璃棒放在带电吸管一端附近，吸管被排斥开D．用餐厅纸摩擦过的吸管带正电3．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到a、b，b、c，c、d和a、c两点，灯L1、L2均不发光，再用导线连接到b、d两点时，灯L1发光，L2不发光，由此判定电路的故障是A．灯L1与开关S均断路B．灯L2与开关S均断路C．灯L2断路D．灯L2与开关S均短路4．有甲、乙、丙三个轻质小球，其中甲球靠近毛皮摩擦过的橡胶棒时被排斥。

现将甲与乙、丙分别靠近时，它们相互作用的情况如图所示，下列判断正确的是（）A．乙球一定带负电，丙球可能带正电B．乙球可能带正电，丙球一定带正电C．乙球一定不带电，丙球可能带负电D．乙球可能不带电，丙球一定带负电5．有一种代步工具电动独轮车，依靠电力驱动低碳环保。

当电源开关S1闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动，下列电路设计符合上述要求的是（）A．B．C．D．6．如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中A．玻璃棒和验电器都带负电荷B．玻璃棒和验电器都带正电荷C．用丝绸摩擦过的玻璃棒产生了电荷D．金属箔片上有电子转移到了玻璃棒上7．在连接串联、并联电路的实验中，下列做法中没有必要的是（）A．连接电路之前，开关应该是断开的B．应该把开关连接在靠近电源正极的一端C．按照电路图从电源的一极开始连接，直到另一极为止D．连接完毕检查无误后再闭合开关8．高压输电网中的铁架与导线之间必须用绝缘材料连接，由于长期暴露在室外，要求这种材料的性质相当稳定。

人教版九年级物理全一册《第十五章电流和电路》单元测试题-附答案■思维导图寻符号和单位:符号/，基本单位安（A）形成和方向：电荷的定向移动形成一电流，把正电荷定向移动的方向规定为电流的方向-----—电流工具:电流表-I--------电流表的使用方法测量串联电路中电流处处相等串并联电路的并联电路中，干路电流电流特点等于各支路电流之和」」电流和电路r-摩擦起电:用摩擦的方法使物体带电电现象卜-两种电荷:正电荷和负电荷L摩擦起电的实质:不是创造了电荷，而是使正、负电荷分开组成：电源、用电器、开关、导线电路--电路图:用符号表示电路连接的图-三种状态:通路、断路和短路1-种类-串联电路:用电器依次相连接入电路并联电路:用电器的两端分别连在一起练习题一、选择题1.如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管A端与橡胶棒相互吸引。

对吸管A端带电性质判断正确的是（）A.一定带正电B.可能带负电C.一定不带电D.可能带正电2.如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，当杯中水位到达挂扣时，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（）A.用电器B.导线C.电源D.开关3.如图所示是一个装有静电除尘纸的拖把，扫地时除尘纸与地板摩擦后，可以轻松地将附近的灰尘和头发清扫干净。

下列说法正确的是（）A.静电除尘纸和地面摩擦创造了电荷B.静电除尘纸和地面摩擦后与地面带有同种电荷C.静电除尘纸吸附灰尘利用了带电体可以吸引轻小物体D.静电除尘纸吸附灰尘利用了异种电荷相互吸引4.下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是（）5.如图所示，取两个相同的不带电的验电器A和B,用丝绸摩擦过的玻璃棒接触验电器A的金属球使之带电，再用带有绝缘手柄的金属棒把A和B的金属球连接起来，下列说法正确的是（）A.A中正电荷通过金属棒流向B,A金属箔的张角减小B.金属棒中瞬间电流方向从B流向A,B金属箔的张角减小C.如果金属棒不带绝缘柄，将会看到两个验电器的金属箔片都先闭合后张开D.用带有绝缘手柄的金属棒连接后，B的金属箔张开是因为同种电荷相互排斥6.为了驾驶安全，大部分电动车上都安装有转向灯装置。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．自动洗衣机上有三个触摸开关，当闭合总开关时，洗衣机处于待机状态，当闭合洗涤开关时，电动机带动滚筒工作：当洗涤结束后，闭合烘干开关自动进行烘干衣服。

下列电路图符合上述要求的是（）A．B．C．D．2．如图所示，用丝绸摩擦过的玻璃棒接触不带电的验电器金属球，金属箔张开，下列有关说法正确的是（）A．用丝绸摩擦过的玻璃棒创造了电荷B．玻璃棒和验电器都带负电荷C．电子从验电器转移到玻璃棒D．若用该玻璃棒靠近某轻质小球时互相吸引，该小球一定带负电3．如图甲所示，验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A．正电荷移动方向由A到BB．电流方向由B到AC．电流方向由A到BD．正电荷移动方向由B到A4．如图所示的电路中，若要使L1和L2两只灯泡组成并联电路，开关的断开与闭合情况是（）A．S1、S2断开，S3闭合B．S1、S3闭合，S2断开C．S1、S2、S3都闭合D．S1、S3闭合，S2断开5．如图所示的电路中，当开关S1，S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。

下列说法正确的是（）A．S1、S2闭合时，R1、R2并联B．S1，S2闭合时，通过电阻R1的电流为0.5AC．S1，S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.2A6．如图，验电器甲带负电，箔片张开一定的角度，乙不带电，用一根带绝缘柄的铜棒连接两验电器，则下列有关判断正确的是（）A．负电荷运动方向为甲→乙，乙箔片张角增大B．电流方向为甲→乙，甲箔片张角减小，乙箔片张角增大C．正电荷运动的方向为乙→甲，电流方向乙→甲D．甲箔片上带负电，所以铜棒中无电流7．小明同学按如图连接好电路，闭合开关后发现，两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时两灯泡仍不亮，于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来，根据以上现象可以推断出下列哪个结论是正确的（）A．甲灯泡断路B．乙灯泡断路C．乙灯泡短路D．甲灯泡短路8．用与丝绸摩擦过的玻璃棒，去靠近悬挂的轻质小球，发现小球被排斥，则小球（）A．一定带负电B．一定不带电C．一定带正电D．可能带正电，也可能带负电9．在“组成串联电路”的学生实验中，如图，当将开关闭合时，灯L1、L2均不亮。

第十五章电流和电路思维导图练习题一、选择题1．在图所示的电路中，闭合开关后两盏灯都能发光的是（）A． B． C． D．2．如图所示，甲是一根被毛皮摩擦过的带负电的橡胶棒，无风条件下，气球向甲靠近但未与之接触。

再用一根没有摩擦过的橡胶棒乙把甲和气球连接起来，如图所示，以下说法正确的是（）A．甲在与毛皮摩擦过程中得到了电子B．由图可以判断：气球一定带正电C．由图可知：甲与毛皮摩擦后，产生了更多的负电荷从而带电D．图中，甲有一部分电荷可以通过乙从甲移动到气球，使电荷发生转移3．在下面图中，能直接测量通过灯L1电流的电路是（）A． B． C． D．4．取两个相同的验电器A和B，用丝绸摩擦过的玻璃棒与A接触，使 A 带电， B不带电，用带绝缘柄的金属棒将A和B上的金属球连接起来后如图所示，则（）A．B 中的正电荷通过金属棒流向A， A 的金属箔张角变小B．A 中的负电荷通过金属棒流向B， B 的金属箔张角变大C．A中的负电荷通过金属棒流向B， B中的正电荷通过金属棒流向AD．B 中的负电荷通过金属棒流向A， B 的金属箔张角变大5．如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（）A． B． C． D．6．如图所示是某款感应式垃圾桶，其工作原理是：启动开关S1闭合后，垃圾桶才能正常使用，同时指示灯L亮起，感应开关S2自动闭合，动力装置工作，垃圾桶盖缓缓打开，然后感应开关S2自动断开。

在下列四个电路中，符合要求的是（）A．B．C．D．7．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭8．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则通过灯泡L1和L2中的电流分别为（）A．1.2A 0.24A B．0.96A 0.24AC．0.24A 1.2A D．0.24A 0.96A二、填空题9．N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3μm的颗粒物，这是因为在生产过程中通过处理，使熔喷布得到大量电子而带（选填“正”或“负”）电，因此具有的性质，起到很好的过滤作用。

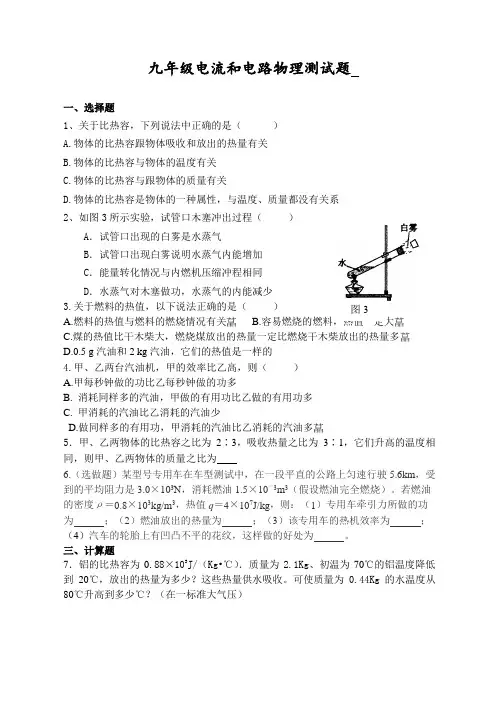

九年级电流和电路物理测试题一、选择题1、关于比热容，下列说法中正确的是（）A.物体的比热容跟物体吸收和放出的热量有关B.物体的比热容与物体的温度有关C.物体的比热容与跟物体的质量有关D.物体的比热容是物体的一种属性，与温度、质量都没有关系2、如图3所示实验，试管口木塞冲出过程（）A．试管口出现的白雾是水蒸气B．试管口出现白雾说明水蒸气内能增加C．能量转化情况与内燃机压缩冲程相同D．水蒸气对木塞做功，水蒸气的内能减少3.关于燃料的热值，以下说法正确的是（）图3A.燃料的热值与燃料的燃烧情况有关B.容易燃烧的燃料，热值一定大C.煤的热值比干木柴大，燃烧煤放出的热量一定比燃烧干木柴放出的热量多D.0.5 g汽油和2 kg汽油，它们的热值是一样的4.甲、乙两台汽油机，甲的效率比乙高，则（）A.甲每秒钟做的功比乙每秒钟做的功多B. 消耗同样多的汽油，甲做的有用功比乙做的有用功多C. 甲消耗的汽油比乙消耗的汽油少D.做同样多的有用功，甲消耗的汽油比乙消耗的汽油多5．甲、乙两物体的比热容之比为2∶3，吸收热量之比为3∶1，它们升高的温度相同，则甲、乙两物体的质量之比为6.（选做题）某型号专用车在车型测试中，在一段平直的公路上匀速行驶5.6km，受到的平均阻力是3.0×103N，消耗燃油1.5×10－3m3（假设燃油完全燃烧）。

若燃油的密度ρ＝0.8×103kg/m3，热值q＝4×107J/kg，则：（1）专用车牵引力所做的功为；（2）燃油放出的热量为；（3）该专用车的热机效率为；（4）汽车的轮胎上有凹凸不平的花纹，这样做的好处为。

三、计算题7．铝的比热容为0.88×103J/（Kg•℃）．质量为2.1Kg、初温为70℃的铝温度降低到20℃，放出的热量为多少？这些热量供水吸收。

可使质量为0.44Kg的水温度从80℃升高到多少℃？（在一标准大气压）一、单项选择题（每小题3分，共36分）1、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，主要原因是（）A.梳头时，空气进入头发B.头发和梳子摩擦后，头发因带同种电荷而相互排斥C.梳子对头发有吸引作用D.头发和梳子摩擦后，头发因带异种电荷而相互吸引2、依据英国物理学家卢瑟福的原子核式模型理论，在原子中不带电的是( )A．中子B．质子C．电子D．原子核3、下列四组物体中，都属于绝缘体的一组是（）A.碳棒、人体、大地B.水银、铜丝、铁块C.陶瓷、干木、塑料D.大地、人体、陶瓷4、如图15-1所示的电路中，哪个电路是正确的（）图15-15、电路中能产生持续电流的条件是（A．电路中有用电器 B．电路中有电源C．电路中有开关 D．电路中有电源，还要形成通路6、关于电流的方向的说法中正确的是（）A．带电微粒的运动方向就是电流的方向B．金属中自由电子移动的方向就是电流的方向C．负电荷定向移动的方向与规定的电流方向相反D．科学上规定正电荷运动的方向就是电流的方向7、电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似，人们在研究电流特点时，多用水流来相比，这种科学思维方法可以叫做（）A．控制变量法 B．模型法 C．类比法 D．归纳法8、使用电池的时候，不允许用导线直接把电池的两极连接起来，这是因为（）A.这样连接电路中没有电流B.这样连接电路中电流太小，用电器无法工作C.这样连接有触电危险D.这样连接会在导线中产生很大的电流，损坏电池9、日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（）A.一定是并联B.可以是串联，也可以是并联C.一定是串联D.电灯与插座应该串联，彩色电视机与电冰箱应该并联10、某家用电器正常工作时，通过的电流大约为5 A，该用电器可能是( ) A．电视机 B．空调 C．白炽灯 D．洗衣机11、如图15-2所示的电路中，有可能造成电源和电流表都损坏的是（）12.居图15-2民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

《电流和电路》单元测试题班级：____________ 姓名：______________ 得分：____________一、填空题。

1．下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。

通常情况下全部属于绝缘体的一组是________(填序号)；不同材料，导电性能不同，导电性能介于导体和绝缘体之间的称为________体。

2．如图所示的运油车正在卸油，快速流出的油和油管由于_______的现象会积累过多的电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应该是_____(填“导体”或“绝缘体”)。

若多余的电子经过静电消除器上的接地线流向大地，则接地线中的电流方向是_____(填“向上”或“向下”)。

3．小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA。

如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯____________盏。

4、我们经常在加油站看到一条醒目的警示：“严禁用塑料桶运汽油”。

这是因为在运输过程中汽油会不断与筒壁摩擦，使塑料桶带________，造成火灾隐患。

5．有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与c一定能相互_______。

6.豪杰同学利用所学知识对生活中的电现象进行分析:图甲中，一个充电宝正在给手机充电，此时，充电宝相当于电路中的______，手机电池相当于______；图乙中是取电房卡，将房卡插入槽中，房间内的用电器才能用，房卡的作用相当于_______；图丙中各元件完好，此时电路处于________状态。

7．在如图5-2所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在________两点之间。

8．如图5-3所示，将导体接到电路A、B 之间时，导体与灯泡是 ________联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较 ________来判断不同导体导电能力的大小．若两个导体的导电差异不大，则可以用 ________表替换灯泡，作进一步的判断．9.如图所示，验电器A带正点，用电器带有绝缘柄的金属棒将验电器A和不带电的验电器B的金属球连接起来，发现验电器B的金属箔片张开，则验电器B带_______电，瞬间自由电子定向移动的方向是_______（选填“由A到B”或“由B到A”）10．按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，有人在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图5-4所示。

人教版九年级物理全一册《第十五章电流和电路》章节测试卷（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列说法中，正确的是（）A．摩擦起电就是创造了电荷B．金属导体中自由电子定向移动的方向与电流方向相同C．规定正电荷定向移动的方向为电流的方向D．与任何物体摩擦后的玻璃一定带正电2．如图所示，要使开关S闭合后小灯泡L能够发光，在金属夹ab间可接入的物品是（）A．棉线B．铅笔芯C．塑料尺D．干燥的小木棍3．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。

用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被吸引，下列说法正确的是（）A．吸管和橡胶棒带同种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管失电子带正电D．吸管和餐巾纸摩擦时，吸管得电子带负电4．以下电路中，电流表连接方法正确的是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。

下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．如图甲所示，某同学在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，按照图案形状用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示。

人教版九年级物理全一册《第十五章电流和电路》单元测试题(附有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明在加油站看到一条醒目的标警示语：“严禁用塑料桶装运汽油”。

小明对此有下列理解，你认为其中正确的是（）A．组成塑料的分子之间有很小间隙，汽油会慢慢地渗出塑料桶B．汽油和塑料不断发生摩擦，因为塑料是绝缘体会积累很多电荷容易发生放电引起火灾C．汽油与塑料桶发生化学反应，塑料桶将被熔化，塑料桶容易撞破D．塑料是热的良导体，汽车运行要发热，热通过塑料桶传给汽油达到燃点会引起火灾2．如图所示，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的塑料吸管放在支架上，吸管能在水平面内自由转动。

用餐巾纸摩擦吸管，使其带负电。

下列分析正确的是（）A．摩擦时塑料吸管失去电子B．摩擦后，用丝绸摩擦过的玻璃棒靠近吸管，会出现排斥现象C．摩擦后，用丝绸摩擦过的玻璃棒接触吸管带电部分，电子会从吸管转移到玻璃棒D．因为摩擦后塑料吸管能带电，所以它是导体3．小云观察到他家里的电冰箱冷藏室里有一盏照明灯和小风扇,他看到:当冰箱门打开时,照明灯亮而风扇停转;当冰箱门关闭时,照明灯熄而风扇转.为此他设计了下列四个电路图,其中L为照明灯,M为风扇,S为单刀双掷开关.设计合理的是()A．B．C．D．4．如图所示电路，各元件完好。

关于此电路，下列说法正确的是（）A．只闭合S1，灯L1发光，灯L2不能发光B．只闭合S1，灯L2发光，灯L1不能发光C ．同时闭合开关S 1、S 2，则灯L 1、L 2都能发光D ．同时闭合开关S 1、S 2，灯L 1发光，灯L 2不能发光5．某同学发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器接收到信号后1S 才闭合，再转动电动车钥匙2S ，车才能正常启动，如图所示电路符合要求的是（ ）A ．B ．C ．D ．6．如图所示的电路板，正面只有一个开关和两个灯泡，电源及导线均在电路板背面。

人教版九年级物理全一册《第十五章电流和电路》章节练习题-带含答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．甲、乙、丙三个轻质带电泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的情形如图所示，已知丙球带正电，则下列判断正确的是（ ）A ．甲球带正电，乙球一定带负电B ．甲球带负电，乙球可能不带电C ．甲球带正电，乙球可能不带电D ．甲球带负电，乙球一定带正电2．电路创新设计可以给我们带来很多好处，比如合江的新型电动公交车。

新型电动公共汽车的动力来源于电动机，它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。

如图中符合要求的电路是（ ）A ．B ．C ．D ．3．如图所示，某电子元件的一个节点（分支点）O 处共有三条线路，其中125mA,9mA I I ==。

以下电流中，可能为I 3大小的是（ ）A ．5mAB ．9mAC ．14mAD ．0mA4．冬奥会火炬外壳在1000 ℃的温度下不会起泡、开裂、轻盈、坚固，与该材料无关的（ ）A．导电性好B．硬度大C．耐高温D．密度小5．如图是我国自主生产的某品牌智能汽车和发动机结构简图，展现了“中国智造”的科技风采。

下列说法正确的是（）A．汽车的发动机为汽油机B．该内燃机压缩冲程中内能转化为机械能C．汽车行驶过程中能与空气摩擦创造电荷D．汽车发动机的做功冲程使汽车获得动力6．如图所示，甲是一根被毛皮摩擦过的带负电的橡胶棒，无风条件下，气球向甲靠近但未与之接触。

再用一根没有摩擦过的橡胶棒乙把甲和气球连接起来，如图所示，以下说法正确的是（）A．甲在与毛皮摩擦过程中得到了电子B．由图可以判断：气球一定带正电C．由图可知：甲与毛皮摩擦后，产生了更多的负电荷从而带电D．图中，甲有一部分电荷可以通过乙从甲移动到气球，使电荷发生转移7．下列说法中正确的是（）A．在分子、原子核和质子这些微观粒子中，空间尺度最小的是原子核B．与橡胶、塑料这些材料相比，铁更容易导热C．与陶瓷、铜这些材料相比，硅更容易导电D．人类最早发明的热机是内燃机8．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。
