第53卷第7期2019年7月电力电子技术Power ElectronicsVol.53,No.7July2019零电压零电流不对称半桥反激开关变换器研究张可银，王彬，杨世航，吴庭金（中国航空工业集团公司雷华电子技术研究所，江苏无锡214063）摘要：介绍了一种不对称半桥反激开关变换器，分析了其工作原理和软开关条件，实现了主开关管的零电压开关（ZVS）和输出二极管的零电流开关（ZCS）,并使主开关管的电压应力不高于输入电压。
该电路应用LM5025A 控制芯片，简化了传统的驱动电路。
实验结果表明，该电路所需器件少，结构简单并实现了ZVZCS,效率高达92%。
关键词：变换器；零电压开关；零电流开关中图分类号:TM46文献标识码：A文章编号:1000-100X（2019）07-0122-03Study on Asymmetrical Half-bridge Flyback Converter With Zero Voltage Switching and Zero Current Switching OperationsZHANG Ke-yin,WANG Bin,YANG Shi-hang,WU Ting-jin(4VIC Leihua Electronic Technology Institute,Wuxi214063,China)Abstract:An asymmetrical half-bridge flyback converter is introduced by discussing its working principle and conditions of soft switching.This converter achieves zero voltage switching(ZVS)operation on power switches and zero current switching(ZCS)operation on output rectifier and the switch voltage stresses are no more than the input voltage. By using control chip LM5025A,the tranditional drive circuit is simplified.The test results show that ZVZCS is achieved and the efficiency is obtained about92%.Keywords:converter；zero voltage switching；zero current switching1引言传统的反激式DC/DC变换器以其结构简单、性价比高而广泛用于中小功率场合。
半桥变换器课程设计一、课程目标知识目标：1. 学生能理解半桥变换器的基本工作原理，掌握其电路组成和各部分功能。
2. 学生能掌握半桥变换器的主要技术参数，并了解其适用范围。
3. 学生能运用半桥变换器的相关理论知识，分析实际电路问题。
技能目标：1. 学生能够独立完成半桥变换器电路的搭建和调试。
2. 学生能够运用所学知识，解决半桥变换器在实际应用中遇到的问题。
3. 学生能够通过实验和仿真，验证半桥变换器的工作原理和性能。
情感态度价值观目标：1. 学生在学习过程中，培养对电力电子技术的兴趣和热情，增强对半桥变换器技术发展的关注。
2. 学生能够认识到半桥变换器在电力电子领域的重要作用，增强社会责任感和使命感。
3. 学生通过合作学习和实验探究，培养团队协作精神，提高沟通与表达能力。
课程性质：本课程为电力电子技术课程的一部分，以理论教学和实践操作相结合的方式进行。
学生特点：学生为高中二年级学生，已具备一定的电子技术基础，具有较强的动手能力和探究欲望。
教学要求：教师应注重理论与实践相结合，注重启发式教学，引导学生主动参与课堂讨论和实验操作，培养学生的学习兴趣和实际操作能力。
同时，关注学生的个体差异，给予个性化指导，确保课程目标的实现。
在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 理论教学：- 介绍半桥变换器的基本工作原理，包括电路组成、工作过程和能量转换方式。
- 讲解半桥变换器的主要技术参数，如输入输出电压、频率、效率等，并分析其适用范围。
- 分析半桥变换器在实际应用中的优点和局限性，探讨其发展趋势。
2. 实践教学：- 指导学生搭建半桥变换器电路，进行调试和性能测试。
- 引导学生运用所学理论知识，解决实际电路中遇到的问题。
- 组织学生进行半桥变换器实验，验证其工作原理和性能。
教学大纲安排：第一课时：半桥变换器基本工作原理及电路组成第二课时：半桥变换器技术参数及适用范围第三课时：半桥变换器在实际应用中的优点与局限性第四课时：实践操作——搭建半桥变换器电路第五课时：实践操作——调试半桥变换器电路第六课时：实验与分析——验证半桥变换器工作原理和性能教材章节关联：本教学内容与教材中第四章“电力电子变换器”相关，具体涉及第四章第二节“半桥变换器”。

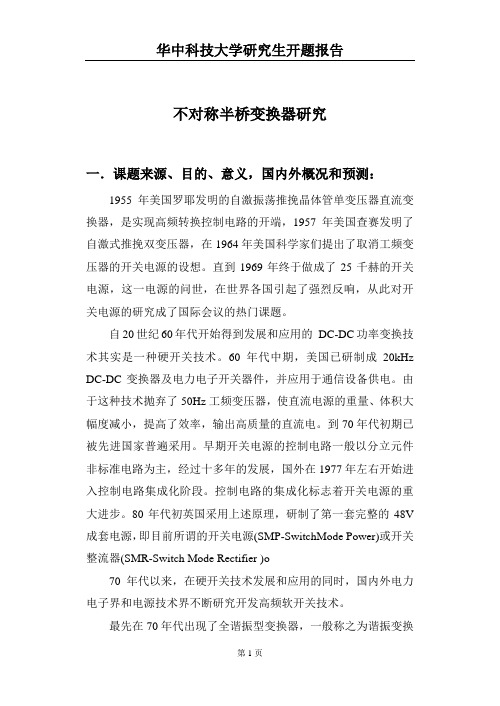

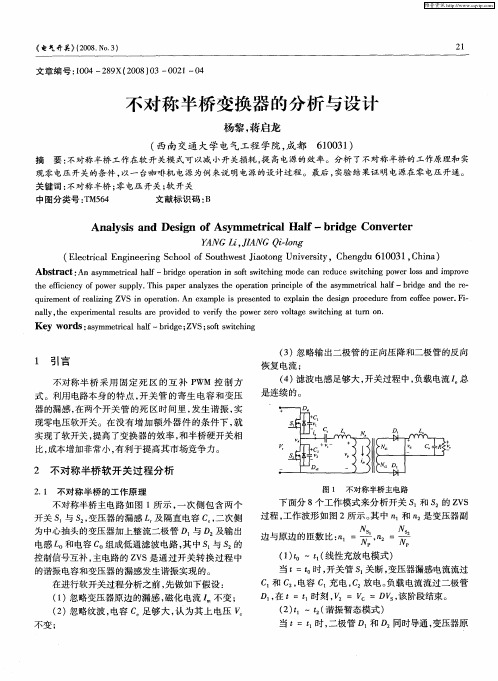

不对称半桥变换器研究一．课题来源、目的、意义，国内外概况和预测：1955年美国罗耶发明的自激振荡推挽晶体管单变压器直流变换器，是实现高频转换控制电路的开端，1957年美国查赛发明了自激式推挽双变压器，在1964年美国科学家们提出了取消工频变压器的开关电源的设想。
直到1969年终于做成了25千赫的开关电源，这一电源的问世，在世界各国引起了强烈反响，从此对开关电源的研究成了国际会议的热门课题。
自20世纪60年代开始得到发展和应用的DC-DC功率变换技术其实是一种硬开关技术。
60年代中期，美国已研制成20kHz DC-DC变换器及电力电子开关器件，并应用于通信设备供电。
由于这种技术抛弃了50Hz工频变压器，使直流电源的重量、体积大幅度减小，提高了效率，输出高质量的直流电。
到70年代初期已被先进国家普遍采用。
早期开关电源的控制电路一般以分立元件非标准电路为主，经过十多年的发展，国外在1977年左右开始进入控制电路集成化阶段。
控制电路的集成化标志着开关电源的重大进步。
80年代初英国采用上述原理，研制了第一套完整的48V 成套电源，即目前所谓的开关电源(SMP-SwitchMode Power)或开关整流器(SMR-Switch Mode Rectifier )o70年代以来，在硬开关技术发展和应用的同时，国内外电力电子界和电源技术界不断研究开发高频软开关技术。
最先在70年代出现了全谐振型变换器，一般称之为谐振变换器(Resonantconverters)。
它实际上是负载谐振型变换器，按照谐振元件的谐振方式，分为串联谐振变换器(Series resonant converters, SRCs)和并联谐振变换器(Parallel resonantconverters, PRCs)两类。
此类变换器一般采用频率调制的方法，且与负载关系很大，对负载变化很敏感，在谐振变换器中，谐振元件一直谐振工作，参与能量变换的全过程。

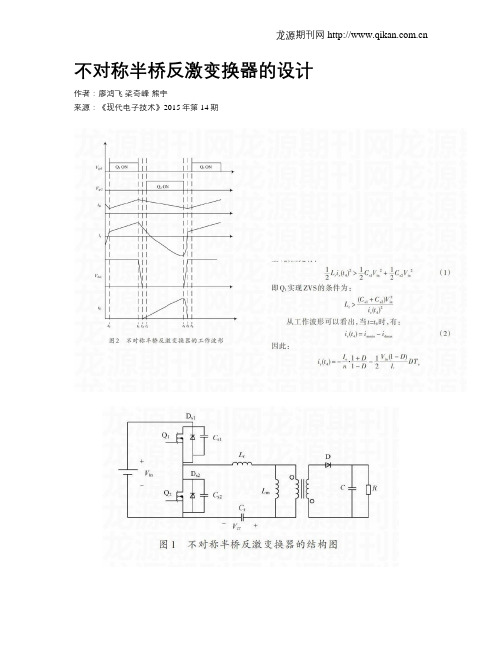

不对称半桥反激变换器的设计作者：廖鸿飞梁奇峰熊宇来源：《现代电子技术》2015年第14期摘要：为了提高充电器效率和简化电路结构，采用不对称半桥反激式变换器作为锂电池充电器的主电路，详细分析不对称半桥反激变换器的工作原理和软开关条件，给出主电路参数之间的关系式，并利用关系式设计150 W样机进行实验验证；实验结果表明，所有功率器件均实现了软开关。
采用不对称半桥反激变换器设计的锂电池充电器具有结构简单，效率高，电磁干扰小的优点。
关键词：不对称半桥；反激变换器； ZVS；软开关条件中图分类号： TN720⁃34 文献标识码： A 文章编号： 1004⁃373X（2015）14⁃0149⁃030 引言传统的反激变换器由于结构简单，成本低等特点在充电器设计中得到了广泛应用，然而由于反激变换器的开关元件工作在硬开关状态，效率低，EMI干扰大[1]，因此不适合于大功率场合的应用。
不对称半桥变换器是一种新型的软开关变换器，效率高，EMI干扰小，但是结构较为复杂，并且变压器容易出现偏磁而导致损坏。
不对称半桥反激变换器结合了反激变换器及不对称半桥的优点，利用变压器的漏感与隔值电容的谐振，使得原边开关管实现了ZVS，副边二极管工作于ZCS状态，因此开关损耗和EMI干扰得到了大幅度的减小，并且由于变压器工作于反激状态，克服了不对称半桥变换器偏磁的缺点，使得不对称半桥反激变换器受到了学者的关注。
本文对不对称半桥反激的工作原理及参数设计进行了详细分析，并设计了150 W的实验样机，对不对称半桥反激变换器的参数设计及性能进行了验证。
1 不对称反激半桥变换器的工作原理分析1.1 变换器工作模态分析不对称半桥反激变换器的结构图[2]如图1所示，该图中Vin为直流输入电压；开关管 Q1和 Q2为变换器中半桥结构的2个开关管，Q1，Q2为互补驱动，DS1和 DS2分别为开关管 Q1和 Q2的体二极管；CS1和 CS2为开关管Q1和 Q2的寄生电容；Cr为隔直电容；Lm为励磁电感，Lr为变压器漏感，变压器的变比为n；输出端D为副边整流二极管，C为输出滤波电容，R为负载。
不对称半桥变换器研究一．课题来源、目的、意义，国内外概况和预测：1955年美国罗耶发明的自激振荡推挽晶体管单变压器直流变换器，是实现高频转换控制电路的开端，1957年美国查赛发明了自激式推挽双变压器，在1964年美国科学家们提出了取消工频变压器的开关电源的设想。
直到1969年终于做成了25千赫的开关电源，这一电源的问世，在世界各国引起了强烈反响，从此对开关电源的研究成了国际会议的热门课题。
自20世纪60年代开始得到发展和应用的DC-DC功率变换技术其实是一种硬开关技术。
60年代中期，美国已研制成20kHz DC-DC变换器及电力电子开关器件，并应用于通信设备供电。
由于这种技术抛弃了50Hz工频变压器，使直流电源的重量、体积大幅度减小，提高了效率，输出高质量的直流电。
到70年代初期已被先进国家普遍采用。
早期开关电源的控制电路一般以分立元件非标准电路为主，经过十多年的发展，国外在1977年左右开始进入控制电路集成化阶段。
控制电路的集成化标志着开关电源的重大进步。
80年代初英国采用上述原理，研制了第一套完整的48V 成套电源，即目前所谓的开关电源(SMP-SwitchMode Power)或开关整流器(SMR-Switch Mode Rectifier )o70年代以来，在硬开关技术发展和应用的同时，国内外电力电子界和电源技术界不断研究开发高频软开关技术。
最先在70年代出现了全谐振型变换器，一般称之为谐振变换器(Resonantconverters)。
它实际上是负载谐振型变换器，按照谐振元件的谐振方式，分为串联谐振变换器(Series resonant converters, SRCs)和并联谐振变换器(Parallel resonantconverters, PRCs)两类。
此类变换器一般采用频率调制的方法，且与负载关系很大，对负载变化很敏感，在谐振变换器中，谐振元件一直谐振工作，参与能量变换的全过程。
L6598脱线控制器用于谐振式变换器介绍：因为更高的效率是可以达到的（高于传统的PWM），减少了高频电磁干扰，（谐振槽路利用了电路的寄生参数）电源转换器市场对谐振拓扑的兴趣近来在增加。
事实上，这种拓扑允许更高的功率/重量比和低的元件功率损耗。
许多电源应用领域如适配器，电视，显示器，通讯机和汽车收音机都可以使用这种技术的转换器。
L6598设计成半桥式电路结构。
本文说明如何使用这种器件。
最后将讨论所涉及的一些设计规则和应用要点。
器件特色描述器件的内部电路图如图1，它是一个集成电路，用于实现脱线电源的控制技术。
用于驱动功率MOS或IGBT。
在半桥拓扑中，它提供的全部特点（如压控震荡器，软起动，运算放大器，及使能端。
）需用最少的电路元件恰当的执行和控制谐振和SMPS。
该器件执行可通过元件与高压相接，它也能工作在从它供电的低压之下。
封装为DIP16和SO-16。
最重要的特性：高电压（直到600V）输入和降低dv/dt（150V/ns）于整个温度范围内。
250mA（源出）/450mA（漏入）的驱动电流能力。
欠压锁定。
精确的电压控制振荡器和软起动频率转移功能。
集成式升压驱动用于电容升压。
器件端子功能pin1 软起动定时电容，器件提供软起动特色，电容Css软起动时间根据关系式T ss=K ss*C ss（tpy*K ss=0.15s/uf）。
在稳定状态，pin1电压是5V，在T ss间隙时间内，电流I ss （为If起动的函数）给电容充电，另外，T ss设置在K ss*C ss，它只取决于C ss值。
见 pin2说明和数据表中定时的描述。
pin2 最大震荡频率设置。
将一个电阻接于这个引脚和地之间，以设置起始频率值，并固定于F min之差。
（F start>F min）在这个pin上的电压固定为V REF=2V。
所以，R fstart调整I fstart=V REF/ R fstart。
R fstart值建议不小于18-20kohm。
摘要随着电力电子技术的迅速发展，PWM型DC/DC变换器的应用也日益广泛，如今，高性能、高效率、小型化和轻量化越来越成为各类PWM型DC/DC变换器追求的目标。
软开关技术是电力电子装置，特别是直流变换装置向高频化、高功率密度化发展的关键技术。
虽然，软开关技术能够使功率变换器的小型化，模块化，但是，可能会使电路变得更加复杂，使得中小功率变换器成本增加，往往不利于商业竞争。
本文研究了一种改进型的零电压不对称半桥拓扑，它可以在不增加电路成本的基础上，实现软开关技术。
又可以消除以往不对称半桥电路有谐振尖锋电压的缺点。
在第二章中对不对称电路的工作原理进行分析，给出了占空比与输入电压输出电压以及与偏磁的关系，在对不称半桥的一个开关周期的各个状态的分析，描述了隔直电容，与变压器原边电流的变化规律，各个状态的值，然后得出实现ZVS的实现条件，从容为合理的设置死区时间提供了，理论指导，最后用pspice软件进行了仿真，验证了零电压开关实现的可能性。
本文第三部分采用状态空间平均法建立了不对称半桥功率变换器的小信号平均电路模型在此基础上建立整个变换器的系统模型，对系统的稳定性和动态性能进行了分析，并且设计了补偿器。
最后用matlab仿真验证了整个系统的稳定性。
基于前面的分析，设计了一个由前级PFC和后级不对称半桥组成的两级AC/DC电路，实验说明了开关管的软开关是能够实现的，证明了变换器的效率有一定的提高。
从而验证了电路的可行性。
关键词：不对称半桥软开关DC/DC变换器AbstractWith the development of power electronics technology, Pulse Width Modulation DC-DC converters get more and more application. Nowadays, high performance, high efficiency and light weight are the most important performance figure of all kinds of PWM DC-DC converters. In order to increase the power density and output efficiency, the soft switching techniques is the key. However it makes the circuit complex, which means the increase of cost, and affects the competitiveness of commercial product.This thesis presents an improved asymmetric zero-voltage half-bridge topology. It can realize soft-switch technology without increase the cost of converter. The improved Asymmetrical Half-Bridge can also remove the resonant peak voltage. The topology of asymmetrical half bridge is introduced in Chapter 2, including the principle of the circuit,the relationship between the duty cycle ,input voltage and output voltage ,and the deflection of magnetism. The voltage of block capacitor and the current of the original turns of transformer of each state have been discussed, then deduce the condition of Zero voltage switch(ZVS),which give the theory guidance for setting the reasonable dead time. Finally, the possibility of zero voltage switching is proved by the simulation of pspice software. In part 3. ,a small average circuit half bridge converter power stage is established by method of state space averaging. In term of the method referred, a system model of total converter is founded. The characteristic of stabilization and dynamic is analysed and the compensator is designed basing on it. At last,the simulation performed by Matlab software confirm the stabilization of system. Based on the analysis above, a two-class AC/DC converter ,consist of power factor circuit and asymmetrical half bridge circuit is designed to prove that the asymmetrical half bridge can achieved zero voltage switching .In conclusion, the correctness and feasibility of the new converter are proved by theory analysis, simulation research and experimental validation.Keywords: Asymmetrical half bridge soft switching DC/DCconverter目录摘要 (I)ABSTRACT....................................................................................................... I I 1 绪论 . (1)1.1引言 (1)1.2不对称半桥变换器简述 (4)1.3本文所做的工作 (7)2 工作原理 (8)2.1不对称半桥主电路构成 (8)2.2稳态分析 (9)2.3开关过程 (12)2.4谐振问题及改进 (16)2.5ZVS开关条件分析 (30)3 建模与仿真 (33)3.1概述 (33)3.2主电路模型和开环分析 (35)3.3反馈补偿和闭环分析 (40)3.4补偿器件设计 (42)3.5主电路仿真 (44)4 实验设计与波形 (47)4.1主电路设计 (47)4.2控制电路与驱动电路的设计 (51)4.3实验结果 (54)4.4实验结论 (57)5 全文总结 (58)致谢 (59)参考文献 (60)附录攻读硕士学位期间发表的论文 (65)1 绪论1.1 引言DC/DC变换器就是将输入的直流电压，经过高频斩波或高频逆变后，通过整流和滤波环节，转换成所需要幅值的直流电压。
