船舶结构图

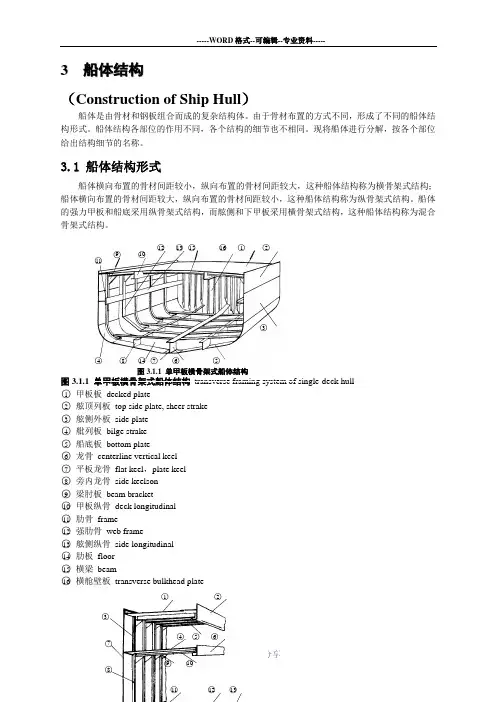

--完整版学习资料分享---- 3 船体结构（Construction of Ship Hull ）船体是由骨材和钢板组合而成的复杂结构体。

由于骨材布置的方式不同，形成了不同的船体结构形式。

船体结构各部位的作用不同，各个结构的细节也不相同。

现将船体进行分解，按各个部位给出结构细节的名称。

3.1 船体结构形式船体横向布置的骨材间距较小，纵向布置的骨材间距较大，这种船体结构称为横骨架式结构；船体横向布置的骨材间距较大，纵向布置的骨材间距较小，这种船体结构称为纵骨架式结构。

船体的强力甲板和船底采用纵骨架式结构，而舷侧和下甲板采用横骨架式结构，这种船体结构称为混合骨架式结构。

图3.1.1 单甲板横骨架式船体结构 transverse framing system of single-deck hull○1 甲板板 decked plate ○2 舷顶列板 top side plate, sheer strake ○3 舷侧外板 side plate ○4 舭列板 bilge strake ○5 船底板 bottom plate ○6 龙骨 centerline vertical keel ○7 平板龙骨 flat keel ，plate keel ○8 旁内龙骨 side keelson ○9 梁肘板 beam bracket ○10 甲板纵骨 deck longitudinal ○11 肋骨 frame ○12 强肋骨 web frame ○13 舷侧纵骨 side longitudinal ○14 肋板 floor ○15 横梁 beam ○16 横舱壁板 transverse bulkhead plate○1 ○2○3○4 ○5 ○6○7○9 ○10 ○8○11 ○12 ○13○12 ○13 ○15 ○16 ○1 ○2○9 ○10○11○3 ○4 ○8 ○14 ○7 ○6 ○5 图3.1.1 单甲板横骨架式船体结构--完整版学习资料分享----图3.1.2 有二层甲板横骨架式船体结构 transverse framing system of two-decked hull ○1 上甲板 upper deck ○2 上甲板舱口围板 hatch coaming on upper deck ○3 甲板间肋骨 tweendeck frame ○4 二甲板 second deck ○5 甲板横梁 deck beam ○6 二甲板舱口围板 hatch coaming on second deck ○7 船侧外板 side plate ○8 舱内肋骨 hold frame ○9 肘板 bracket ○10 横梁 beam ○11 舭肘板 bilge bracket ○12 主肋板 main floor ○13 内底板 inner bottom plate ○14 舭部外板 bilge strake ○15 舭龙骨 bilge keel○16 扶强材 stiffener ○17 旁底桁 bottom side girder ○18 船底板 bottom plate ○19 中底桁 bottom central girder图3.1.3 纵骨架式船体结构 longitudinal framing system of hull○1 上甲板 upper deck ○2 甲板纵桁 deck girder ○3 甲板纵骨 deck longitudinal ○4 舷侧外板 top side plating ○5 强横梁 web beam ○1 ○2 ○3○4○5○6 ○7 ○8 ○9 ○10 ○11 ○12○13 ○14 ○15○16 ○17 ○18 ○19图3.1.3纵骨架式船体结构--完整版学习资料分享---- ○6 水平扶强材 horizontal stiffener ○7 强横梁 web beam ○8 肘板 bracket ○9 舷侧纵骨 deck longitudinal ○10 纵舱壁 longitudinal bulkhead ○11 强肋骨 web frame ○12 撑材 strut ○13 肋板 floor ○14 面板 face plate ○15 肋板 bottom transverse ○16 舭龙骨 bilge keel ○17 船底纵骨 bottom longitudinal ○18 船底纵桁 bottom girder ○19 船底板 bottom plate图3.1.4 混合骨架式船体结构 combined framing system of hull○1 船底板 bottom plate ○2 中纵桁 center girder ○3 旁纵桁 side girder ○4 内底边板 margin plate ○5 船底纵骨 bottom longitudinal ○6 内底板 inner bottom plating ○7 内底纵骨 inner bottom longitudinal ○8 肘板 bracket ○9 主肋板 main floor ○10 舭龙骨 bilge keel ○11 舱内肋骨 hold frame ○12 甲板纵桁 deck girder ○13 舷侧外板 side plating ○14 上甲板 upper deck ○15 甲板纵桁 deck girder ○16 甲板纵骨 deck longitudinal ○17 甲板横梁 deck beam ○18 二层甲板 second deck ○19 三层甲板 third deck○14 ○15 ○16 ○17○18 ○13○19○11○12○7 ○6 ○4○10 ○8○9 ○5 ○3 ○2 ○1图3.1.4 混合骨架式船体结构--完整版学习资料分享----3.2 船首结构船的首部是指上甲板以下，防撞舱壁以前的船体，这部分船体处于船的最前端。

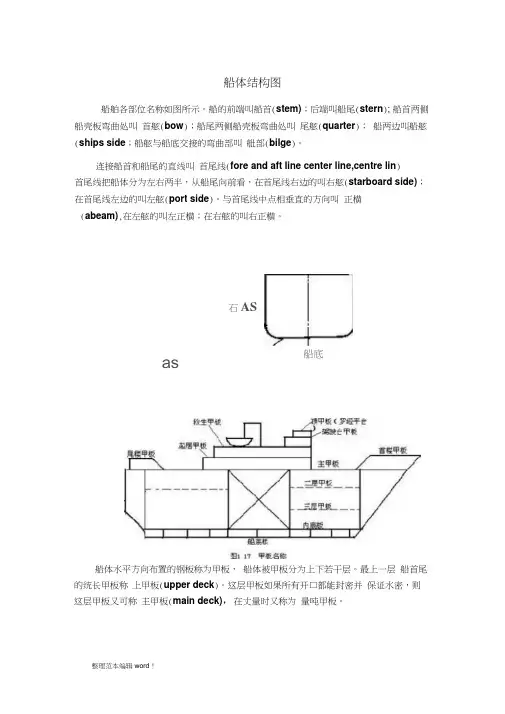

船体结构图船舶各部位名称如图所示。

船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。

连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。

与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。

船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。

最上一层船首尾的统长甲板称上甲板（upper deck）。

这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。

少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。

主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。

在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。

在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。

如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。

在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。

在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。

上层建筑分船楼和甲板室两大类型。

所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。

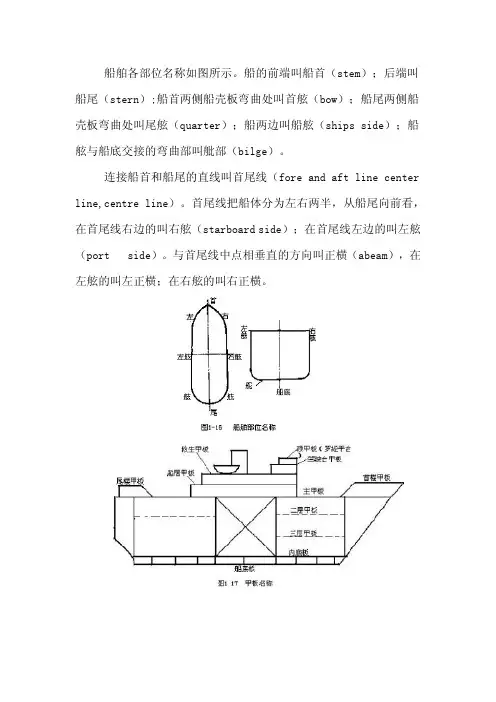

船舶各部位名称如图所示。

船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。

连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。

与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。

船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。

最上一层船首尾的统长甲板称上甲板（upper deck）。

这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。

少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。

主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。

在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。

在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。

如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等 。

在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。

在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。

上层建筑分船楼和甲板室两大类型。

所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。

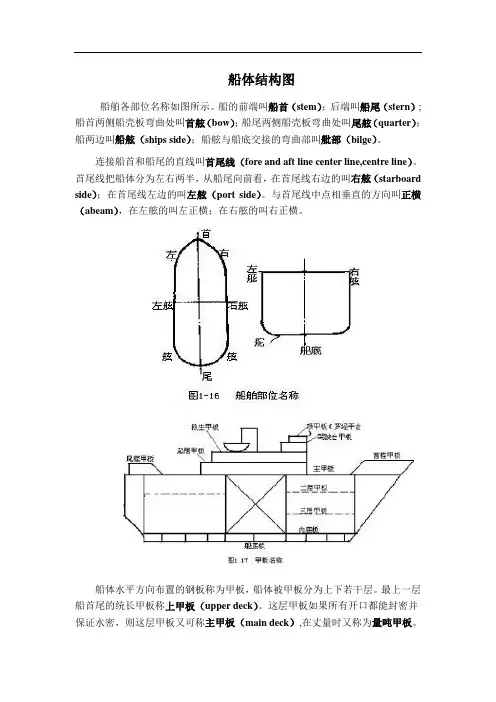

船体结构图船舶各部位名称如图所示。

船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。

连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。

与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。

船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。

最上一层船首尾的统长甲板称上甲板（upper deck）。

这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。

少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。

主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。

在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。

在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。

如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。

在主船体，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。

在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。

上层建筑分船楼和甲板室两大类型。

所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。

船体主要构件结构图船体结构图船舶各部位名称如图所示。

船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。

连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。

与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。

船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。

最上一层船首尾的统长甲板称上甲板（upper deck）。

这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。

上层建筑分船楼和甲板室两大类型。

所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。

船楼又有首楼（forecastle）、尾楼（poop）和驾驶台（bridge）之分。

上层建筑的各舱室一般按舱室用途而命名。

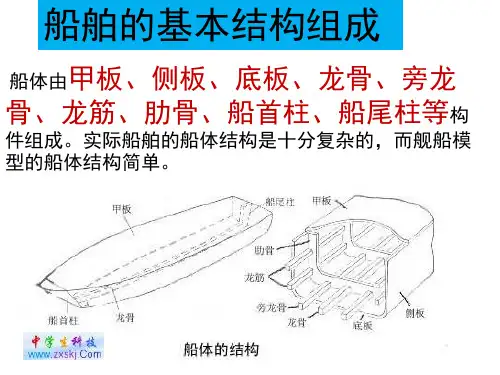

船体的基本结构：船体由甲板、侧板、底板、龙骨、旁龙骨、龙筋、肋骨、船首柱、船尾柱等构件组成。

实际船舶的船体结构是十分复杂的，而舰船模型的船体结构简单。

舰船模型船体结构参照下图。

龙骨龙骨是在船体的基底中央连接船首柱和船尾柱的一个纵向构件。

它主要承受船体的纵向弯曲力矩，制作舰船模型时要选择木纹挺直、没有节子的长方形截面松木条制作。

旁龙骨旁龙骨是在龙骨两侧的纵向构件。

它承受部分纵向弯曲力矩，并且提高船体承受外力的强度。

舰船的旁龙骨常用长方形截面松木条制作。

肋骨肋骨是船体内的横向构件。

它承受横向水压力，保持船体的几何形状。

舰船模型的肋骨常用三合板制作。

船舶主要构件构造图船舶各部位名称如下图。

船的前端叫船首〔stem〕；后端叫船尾〔stern〕;船首两侧船壳板弯曲处叫首舷〔bow〕；船尾两侧船壳板弯曲处叫尾舷〔quarter〕；船两边叫船舷〔ships side〕；船舷与船底交接的弯曲部叫舭部〔bilge〕。

连接船首和船尾的直线叫首尾线〔fore and aft line center line,centre line〕。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷〔starboard side〕；在首尾线左边的叫左舷〔port side〕。

与首尾线中点相垂直的方向叫正横〔abeam〕，在左舷的叫左正横；在右舷的叫右正横。

船体程度方向布置的钢板称为甲板，船体被甲板分为上下假设干层。

最上一层船首尾的统长甲板称上甲板〔upper deck〕。

这层甲板假如所有开口都能封密并保证水密，那么这层甲板又可称主甲板〔main deck〕,在丈量时又称为量吨甲板少数远洋船舶在主甲板上还有一层贯穿船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板〔shelter deck〕。

主甲板把船分为上下两局部，在主甲板以上的局部统称为上层建筑；主甲板以下局部叫主船体。

在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。

在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用处来命名的。

如驾驶台甲板〔bridge deck〕、救生艇甲板〔life-boat deck〕、等等。

在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用处或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。

在货舱中两层甲板之间所形成的舱间称甲板间舱〔tween deck〕，也叫二层舱或二层柜。

上层建筑分船楼和甲板室两大类型。

所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。
