第四节拱坝的应力分析一、拱坝应力分析的常用方法拱坝是一个空间弹性壳体,其几何形状和边界条件都很复杂,难以用严格的理论计算求解拱坝坝体应力状态。
在工程设计中,常作一些必要的假定和简化,使计算成果能满足工程需要。

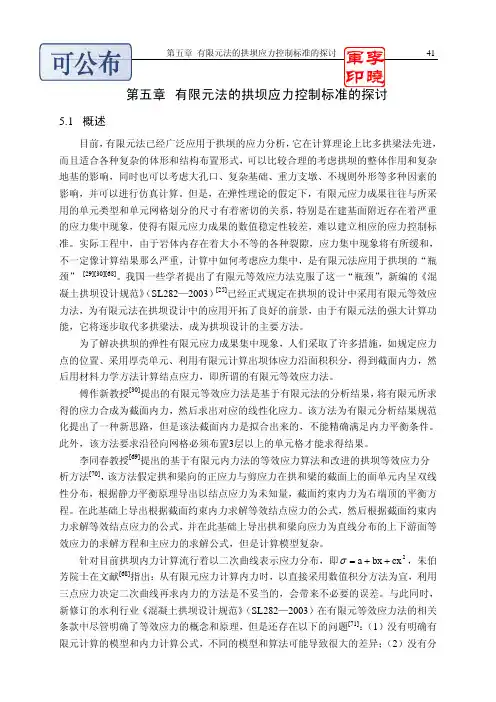

拱坝应力分析的常用方法有圆筒法、纯拱法、拱梁分载法、壳体理论计算方法、有限单元法和结构模型试验法等。
(1)纯拱法: 假定拱坝由许多互不影响的独立水平拱圈组成,不考虑梁的作用,荷载全部由拱圈承担。
计算简单,但结果偏大,尤其对厚拱坝。
对薄拱坝和小型工程较为适用。
(2) 拱梁分载法: 假定拱坝由许多层水平拱圈和铅直悬臂梁组成,荷载由拱梁共同承担,按拱、梁相交点变位一致的条件将荷载分配到拱、梁两个系统上。
梁是静定结构,其应力容易计算;拱的应力则按弹性固端拱进行,计算结果较为合理,但计算量大,需借助计算机,适于大、中型拱坝。
拱冠梁法: 最简单的拱梁分载法,可采用拱冠梁作为所有悬臂梁的代表与许多拱圈组成拱梁系统,按拱、梁交点径向线变位一致的条件来建立变形协调方程, 并进行荷载分配, 可大大减少工作量。
拱冠梁法的主要步骤是:①选定若干拱圈,分别计算各拱圈拱顶以及拱冠梁与各拱圈交点在单位径向荷载作用下的变位,这些变位称为―单位变位‖;②根据各共轭点拱、梁径向变位协调的关系以及各点荷载之和应等于总荷载强度的要求建立变位协调方程组;③将上述方程组联立求解,得出各点的荷载分配;④根据求届的荷载分配值,分别计算拱冠梁和各拱圈的内力和应力。
1、基本算式如图3.13所示,将拱坝从坝顶到坝底划分为5–7层水平拱圈,拱圈各高1m,令各划分点的序号为自坝顶至坝底,各层拱圈之间取相等距离。
由拱冠梁和各层拱圈交点处径向变位一致的条件,可以列出方程组为式中,2,3…,,拱冠梁与水平拱交点的序号,即拱的层数;——单位荷载作用点的序号——作用在第层拱圈中面高程上总的水平径向荷载强度,包括水压力,泥沙压力等;——拱冠梁在第层拱高程上所分配到的水平径向荷载,为未知数;()——第层拱圈所分配的水平径向均布荷载强度;——梁在点所分配到的荷载强度;——梁上点的单位荷载所引起点的径向变位,称为梁的―单位变位‖。
