27-山洪风险图及中小河流洪水淹没图编制技术要求

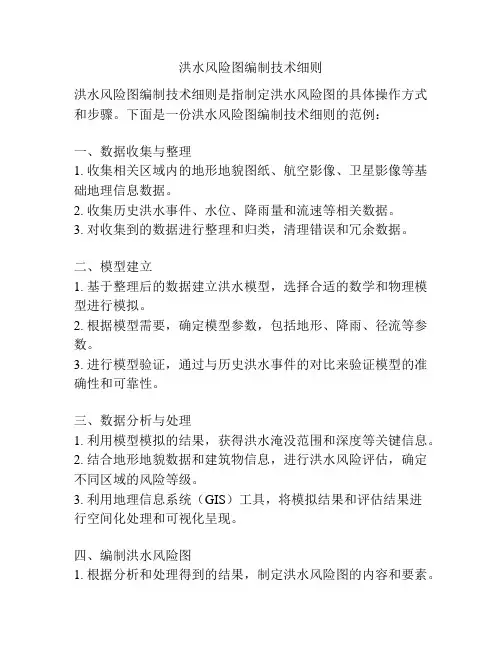

洪水风险图编制技术细则洪水风险图编制技术细则是指制定洪水风险图的具体操作方式和步骤。

下面是一份洪水风险图编制技术细则的范例：一、数据收集与整理1. 收集相关区域内的地形地貌图纸、航空影像、卫星影像等基础地理信息数据。

2. 收集历史洪水事件、水位、降雨量和流速等相关数据。

3. 对收集到的数据进行整理和归类，清理错误和冗余数据。

二、模型建立1. 基于整理后的数据建立洪水模型，选择合适的数学和物理模型进行模拟。

2. 根据模型需要，确定模型参数，包括地形、降雨、径流等参数。

3. 进行模型验证，通过与历史洪水事件的对比来验证模型的准确性和可靠性。

三、数据分析与处理1. 利用模型模拟的结果，获得洪水淹没范围和深度等关键信息。

2. 结合地形地貌数据和建筑物信息，进行洪水风险评估，确定不同区域的风险等级。

3. 利用地理信息系统（GIS）工具，将模拟结果和评估结果进行空间化处理和可视化呈现。

四、编制洪水风险图1. 根据分析和处理得到的结果，制定洪水风险图的内容和要素。

2. 选择合适的图层和符号，按照统一的规范和标准进行绘制。

3. 编制洪水风险图时，应根据不同等级的风险设置不同的表达方式和颜色。

五、质量控制1. 对编制完成的洪水风险图进行质量审核，确保准确性和一致性。

2. 进行多次绘图和审查，修正错误和改进细节，直至符合要求。

六、发布与使用1. 将完成的洪水风险图发布到相关部门和社会公众，提供风险防范和应急处置的依据。

2. 配合相关政策和规划，将洪水风险图纳入城市规划和土地利用管理体系。

以上是一份洪水风险图编制技术细则的基本内容，具体操作流程可以根据实际情况进行调整和补充。

编制洪水风险图是一项复杂而重要的工作，必须严格按照规范和标准进行操作，确保结果的准确性和可靠性，以提供科学依据和参考决策。

洪水风险图编制导则及条文说明一、导言洪水风险图是为了帮助政府和公众更好地认识、评估和应对洪水风险而编制的工具。

本导则旨在提供洪水风险图编制的基本原则和指导，确保其结果准确、可靠、可比较和易于使用。

二、编制原则1.综合性原则：洪水风险图应综合考虑洪水的频率、强度、持续时间和空间分布等因素，以全面准确地展示洪水风险。

2.科学性原则：洪水风险图的编制应基于科学数据和方法，包括历史洪水事件数据、现场观测数据、水文模型和地质等信息。

3.可比性原则：洪水风险图的编制应遵循国际标准和规范，以确保结果的可比性和一致性。

4.公开透明原则：洪水风险图的编制过程应公开透明，相关数据和方法应对公众开放，以便公众参与和监督。

三、编制步骤1.收集数据：收集历史洪水事件数据、水文观测数据、地质信息等相关数据。

2.建立模型：基于收集到的数据建立水文模型，模拟洪水发生和传播过程。

3.确定风险指标：根据模型结果和风险评估方法，确定洪水风险的评估指标，如洪水淹没区域、深度、频率等。

4.制作地图：根据风险指标将洪水风险图绘制在地图上，可使用等高线、填色等方式展示不同风险区域。

5.验证和修正：对编制完成的洪水风险图进行验证，与实际情况进行对比，修正不准确或不合理的地方。

四、使用注意事项1.洪水风险图的结果应及时更新，以反映最新的洪水风险情况。

2.洪水风险图应与相关规划、土地利用和灾害管理工作相结合，成为防洪减灾的重要参考依据。

3.公众应充分理解和利用洪水风险图，增强对洪水风险的认识和应对能力。

4.洪水风险图应以简明、清晰的方式展示，使公众易于理解和使用。

五、结论洪水风险图编制是洪水防灾工作的重要组成部分，只有基于科学、全面和公开透明的原则，才能产生准确、可靠且可用的结果。

因此，本导则及条文的制定将有助于指导洪水风险图编制工作的规范化和标准化，提高洪水风险管理水平，减少洪灾对人民生命财产的损失。

六、编制条文说明1.数据收集和处理1.1 收集历史洪水事件数据，包括水位、流量、淹没范围等信息，时间跨度应覆盖足够长的期间，使得洪水风险评估具有合理的参照基准。

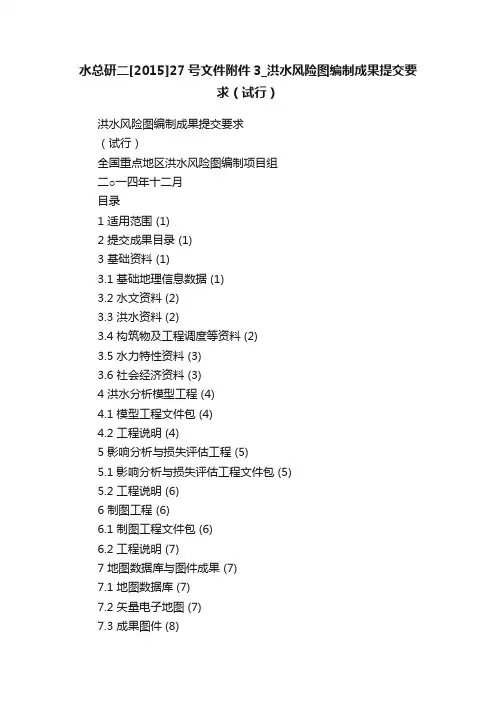

水总研二[2015]27号文件附件3_洪水风险图编制成果提交要求（试行）洪水风险图编制成果提交要求（试行）全国重点地区洪水风险图编制项目组二○一四年十二月目录1 适用范围 (1)2 提交成果目录 (1)3 基础资料 (1)3.1 基础地理信息数据 (1)3.2 水文资料 (2)3.3 洪水资料 (2)3.4 构筑物及工程调度等资料 (2)3.5 水力特性资料 (3)3.6 社会经济资料 (3)4 洪水分析模型工程 (4)4.1 模型工程文件包 (4)4.2 工程说明 (4)5 影响分析与损失评估工程 (5)5.1 影响分析与损失评估工程文件包 (5)5.2 工程说明 (6)6 制图工程 (6)6.1 制图工程文件包 (6)6.2 工程说明 (7)7 地图数据库与图件成果 (7)7.1 地图数据库 (7)7.2 矢量电子地图 (7)7.3 成果图件 (8)8 风险图应用业务相关数据 (8)8.1 查询业务支撑数据 (8)8.2 淹没过程动态展示支撑数据 (8)8.3 影响分析支撑数据 (9)8.4 避洪转移展示支撑数据 (10)9 报告文档 (10)附件1 常用洪水分析软件模型工程文件包内容 (11)附件2 全国重点地区洪水风险图编制报告目录及格式 (19)1 适用范围本要求适用于全国重点地区洪水风险图编制项目各编制单元的成果提交。

2 提交成果目录以编制区域为基本单元，编制单位向项目直接管理单位提交以下内容：（1）基础资料整编成果；（2）洪水分析模型工程文件包及说明文件；（3）洪水影响评价和损失评估工程文件包及说明文件；（4）制图工程文件包及说明文件；（5）地图数据库及图件成果；（6）风险图应用业务相关数据；（7）报告文档。

其中，第（1）项为直接用于洪水风险图编制各个阶段的基础资料；第（2）、（3）、（4）项分别为洪水分析、影响评价及制图三个阶段的中间过程文件，用于风险图检查和更新。

第（5）、（6）、（7）项为最终的编制成果。

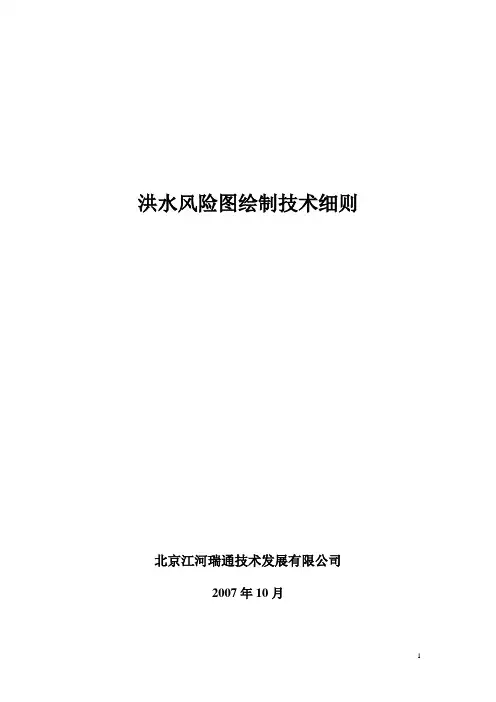

洪水风险图绘制技术细则北京江河瑞通技术发展有限公司2007年10月目录1总则 (3)2 纸质洪水风险图 (3)2.1纸质洪水风险图的设计原则 (3)2.2图式 (3)2.2.1内容 (3)2.2.2图幅 (3)2.2.3图框 (4)2.2.4标题 (4)2.2.5指北针 (4)2.2.6比例尺 (5)2.3图面 (5)2.3.1内容 (5)2.3.2图层 (5)2.3.3符号 (5)2.3.4注记 (6)2.3.5标注 (7)2.3.6附表 (7)2.4图例 (8)2.4.1标准图例 (8)2.4.2非标准图例 (8)2.5色彩 (8)2.5.1底色 (8)2.5.2不同频率洪水淹没范围 (8)2.5.3不同水深洪水淹没范围 (9)3 电子版洪水风险图 (10)3.1电子版洪水风险图成图要求 (10)3.2电子版洪水风险图的运行环境 (11)4 条文说明 (12)1总则1.0.1为了规范洪水风险图的绘制工作，保障洪水风险图的成图质量，进一步提高洪水风险图的绘制水平，编制本细则。

1.0.2本细则的基本依据是国家防汛抗旱总指挥部办公室发布的《洪水风险图编制导则》（试行）和《防汛抗旱用图图式》（SL 73.7-2003），同时充分考虑了洪水风险图的实际绘图需求。

1.0.3本细则所指洪水风险图是基于GIS (地理信息系统)技术编制的，其成果包含纸质洪水风险图和电子版洪水风险图两种格式。

2 纸质洪水风险图2.1纸质洪水风险图的设计原则2.1.1在特定比例尺和特定地理范围的图中，突出洪水风险的核心内容，直观、清晰，方便阅读理解。

2.2图式2.2.1洪水风险图的图式应包含图幅、图框、标题、指北针、比例尺等元素。

2.2.2图幅根据国家地图标准和水利制图标准，在条件许可的情况下，纸质洪水风险图的图幅应首先采用A0和A3两种规格的标准图幅。

尺寸标准参照表 2.2.2。

若标准图幅确实不能满足实际需求时，再使用在标准图幅基础上加长、加宽或缩小幅面的非标准图幅。

附件一洪水风险图编制技术细则（试行）二〇一〇年二月目录1 总则 (1)2 总体技术规定 (2)2.1 风险要素的规定 (2)2.2 风险图编制流程与洪水计算方法 (3)2.3 洪水风险图分类与基本技术要求 (5)2.4 洪水风险计算分析的一般性规定 (7)3 基本资料收集与分析 (9)3.1 基本要求 (9)3.2 自然地理资料 (9)3.3 水文及洪水资料 (10)3.4 社会经济资料 (11)3.5 构筑物及工程调度资料 (12)3.6 洪涝灾害资料 (13)3.7 基础工作底图的加工处理 (14)4 洪水分析与洪水影响分析 (14)4.1 洪水分析方法的选择 (14)4.2 洪水分析方法的基本技术要求 (16)4.3 计算条件的设置 (19)4.4 洪水过程及淹没范围、水深计算 (22)4.5 洪水影响分析 (24)5 江河湖泊洪水风险分析 (25)5.1 基本内容与要求 (25)5.2 基本资料收集 (25)5.3 计算方法选择和模型率定验证 (26)5.4 计算方案设置 (26)5.5 洪水影响分析 (28)6 蓄滞洪区洪水风险分析 (29)6.1 基本内容与要求 (29)6.2 基本资料收集 (29)6.3 计算方法选择与模型的率定和验证 (31)6.4 计算方案设置 (31)6.5 洪水影响分析 (32)7 水库洪水风险分析 (32)7.1 基本内容与要求 (32)7.2 基本资料收集 (32)7.3 计算范围确定 (33)7.4 计算方法选择与计算方案设置 (34)7.5 模型率定验证和计算结果合理性检验 (36)7.6 洪水影响分析 (36)8 城市洪水风险分析 (37)8.1 基本内容与要求 (37)8.2 基础资料 (37)8.3 计算范围确定 (38)8.4 计算方法选择与计算方案设置 (39)8.5 洪水影响分析 (42)9 洪水风险图制图和成果要求 (42)9.1 总体要求 (42)9.2 洪水风险图信息和数据 (42)9.3 洪水风险图及数据编码 (44)9.4 洪水风险图制图要求 (45)附录A 洪水风险分析方法附录B 灾情统计与损失评估附录C 洪水风险图成图技术要求1 总则1.0.1 为满足编制洪水风险图的需要，明确洪水风险图编制的基本原则、主要内容和技术要求，规范和统一洪水风险图编制的技术标准和技术方法，按照《洪水风险图编制导则》的基本要求制订本技术细则。

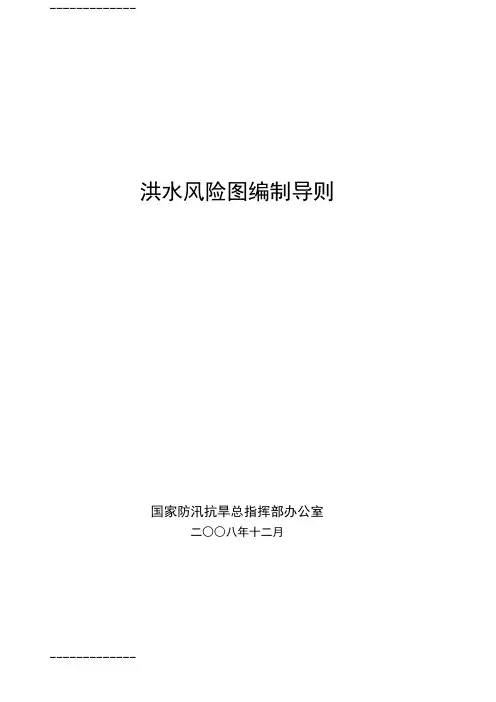

-------------洪水风险图编制导则国家防汛抗旱总指挥部办公室二○○八年十二月前言为推进洪水风险管理，指导洪水风险图编制，依据《水利水电技术标准编写规定》（SL 1—2002），编制《洪水风险图编制导则》。

《洪水风险图编制导则》主要包括以下内容：——洪水风险图编制导则的编制目的、依据、适用范围；——洪水风险图编制的原则、技术要求；——洪水风险图的成果要求；——洪水风险图编制导则中关键术语的说明和注释；——洪水风险分析方法及技术路线；——洪水风险图示范图例。

本导则为全文推荐。

本标准批准部门：中华人民共和国水利部本标准主持机构：国家防汛抗旱总指挥部办公室本标准解释单位：国家防汛抗旱总指挥部办公室本标准主编单位：中国水利水电科学研究院本标准出版、发行单位：本标准主要起草人：本标准审查会议技术负责人：刘宁本标准体例格式审查人：目次1 总则 (1)2 原则要求 (2)3 各类洪水风险图的编制 (3)3.1 江河湖泊洪水风险图的编制 (3)3.2 蓄滞洪区洪水风险图的编制 (4)3.3 水库洪水风险图的编制 (4)3.4 城市洪水风险图的编制 (5)4 洪水风险图成果与图示 (6)4.1 洪水风险图成果 (6)4.2 洪水风险图图层 (6)5 洪水风险图管理平台 (7)6 洪水风险图管理........................ 错误！未定义书签。

条文说明. (7)1 总则1.0.1为指导、规范洪水风险图编制，制订本导则。

1.0.2洪水风险图是直观反映某一区域洪水风险信息的专题地图。

1.0.3洪水风险图由防汛主管部门主持编制、修订和管理。

1.0.4洪水风险图用于防洪土地利用规划、防洪减灾、洪水保险等。

1.0.5洪水风险图一般分为江河湖泊洪水风险图、蓄滞洪区洪水风险图、水库洪水风险图、城市洪水风险图四类。

1.0.6洪水风险图的编制和应用须遵守《中华人民共和国水法》、《中华人民共和国防洪法》、《中华人民共和国防汛条例》等国家法律法规。

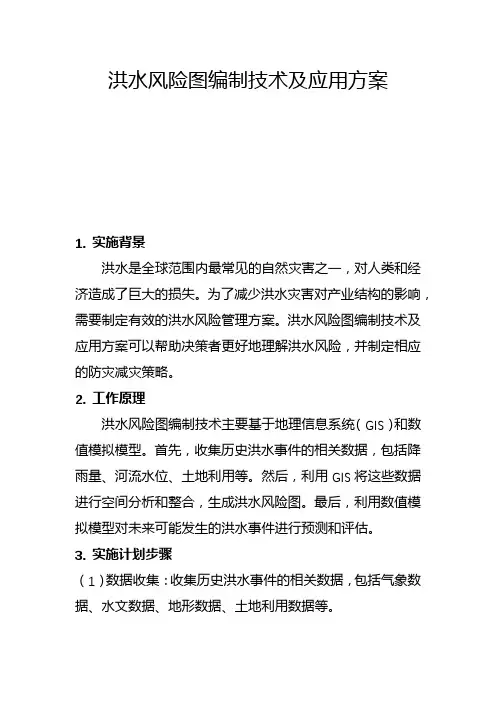

洪水风险图编制技术及应用方案1. 实施背景洪水是全球范围内最常见的自然灾害之一，对人类和经济造成了巨大的损失。

为了减少洪水灾害对产业结构的影响，需要制定有效的洪水风险管理方案。

洪水风险图编制技术及应用方案可以帮助决策者更好地理解洪水风险，并制定相应的防灾减灾策略。

2. 工作原理洪水风险图编制技术主要基于地理信息系统（GIS）和数值模拟模型。

首先，收集历史洪水事件的相关数据，包括降雨量、河流水位、土地利用等。

然后，利用GIS将这些数据进行空间分析和整合，生成洪水风险图。

最后，利用数值模拟模型对未来可能发生的洪水事件进行预测和评估。

3. 实施计划步骤（1）数据收集：收集历史洪水事件的相关数据，包括气象数据、水文数据、地形数据、土地利用数据等。

（2）数据处理：利用GIS对收集到的数据进行处理和整合，生成洪水风险图的基础数据。

（3）数值模拟：利用数值模拟模型对洪水事件进行模拟和预测，生成洪水风险图的模拟结果。

（4）风险评估：根据洪水风险图的模拟结果，对不同区域的洪水风险进行评估和分类。

（5）制定防灾减灾策略：根据洪水风险图的评估结果，制定相应的防灾减灾策略，包括土地规划、建筑设计、应急预案等。

4. 适用范围洪水风险图编制技术及应用方案适用于各类洪水易发区域，包括河流流域、湖泊周边、海岸线等。

同时，该技术也适用于不同规模的城市和乡村地区。

5. 创新要点（1）数据整合：利用GIS对多源数据进行整合，提高数据的一致性和可用性。

（2）数值模拟：利用先进的数值模拟模型对洪水事件进行模拟和预测，提高预测的准确性和可靠性。

（3）风险评估：根据洪水风险图的评估结果，将洪水风险分级，有助于决策者制定相应的防灾减灾策略。

6. 预期效果通过洪水风险图编制技术及应用方案，可以更好地理解洪水风险的空间分布和变化趋势，为决策者提供科学依据，制定有效的防灾减灾策略。

预期效果包括减少洪水灾害对产业结构的影响，提高社会经济的可持续发展能力。

全国灾害综合风险普查技术要求（水旱灾害No.10-9）山洪风险图及中小河流洪水淹没图编制技术要求（第三版）2020年4月目录1基本约定 (1)1.1基本术语 (1)1.2编制对象 (2)1.3编制目标 (2)1.4工作内容 (2)1.5成果要求 (3)2技术路线 (4)2.1资料准备与评估 (4)2.1.1流域基础资料准备 (4)2.1.2保护对象资料准备 (4)2.1.3资料评估与方法选择 (4)2.2危险性分析 (4)2.2.1暴雨计算 (4)2.2.2洪水计算 (5)2.3易损性评价 (5)2.4山洪风险评价 (5)2.5风险图绘制 (5)2.6成果整（汇）编 (5)3山洪危险性分析 (6)3.1设计暴雨分析 (6)3.1.1暴雨历时确定 (6)3.1.2暴雨频率确定 (6)3.1.3设计雨型确定 (6)3.1.4计算方法选择 (7)3.2设计洪水分析 (7)3.2.1净雨分析 (7)3.2.2洪水频率确定 (8)3.2.3洪水计算方法 (8)3.2.4水位流量关系分析 (9)3.2.5合理性分析 (9)3.3山洪危险性计算 (10)3.3.1子要素权重确定 (10)3.3.2村落危险性阈值确定 (10)3.3.3小流域危险性综合评价 (11)3.4危险性成果要求 (11)4山洪承灾体易损性分析 (12)4.1易损性要素分析 (12)4.1.1承险人口及房屋分析 (12)4.1.2现状防洪能力分析 (12)4.1.3其他相关信息分析 (13)4.2易损性计算 (13)4.2.1子要素权重确定 (13)4.2.2村落易损性阈值确定 (13)4.2.3流域易损性综合评价 (14)4.3易损性成果要求 (14)5山洪风险评价 (15)5.1危险区范围确定 (15)5.2风险等级划分 (15)5.3风险等级修正 (16)6山洪风险图绘制 (17)6.1基础信息 (17)6.2核心信息 (17)6.3辅助信息 (17)7中小河流洪水淹没图编制 (18)7.1资料准备与评估 (18)7.2设计暴雨分析 (18)7.3设计洪水分析 (18)7.4洪水淹没分析 (18)7.5洪水淹没图绘制 (19)8成果整（汇）编 (20)8.1数据成果 (20)8.2编制报告 (20)8.3附表附图 (20)8.3.1附表 (20)8.3.2附图 (21)附件 (22)附表 (22)附图 (32)报告 (33)1基本约定1.1基本术语山洪灾害：flash flood disaster指由山洪暴发给人们带来的危害，包括溪河洪水泛滥及伴随发生的泥石流、山体滑坡等造成的人员伤亡、财产损失、基础设施毁坏及环境资源破坏等。

个人收集整理仅供参考学习附件一洪水风险图编制技术细则（试行）二〇一〇年二月目录1 总则1资料个人收集整理，勿做商业用途2 总体技术规定2资料个人收集整理，勿做商业用途2.1 风险要素的规定2资料个人收集整理，勿做商业用途2.2 风险图编制流程与洪水计算方法4资料个人收集整理，勿做商业用途2.3 洪水风险图分类与基本技术要求5资料个人收集整理，勿做商业用途2.4 洪水风险计算分析的一般性规定8资料个人收集整理，勿做商业用途3 基本资料收集与分析9资料个人收集整理，勿做商业用途3.1 基本要求9资料个人收集整理，勿做商业用途3.2 自然地理资料10资料个人收集整理，勿做商业用途3.3 水文及洪水资料10资料个人收集整理，勿做商业用途3.4 社会经济资料11资料个人收集整理，勿做商业用途3.5 构筑物及工程调度资料13资料个人收集整理，勿做商业用途3.6 洪涝灾害资料13资料个人收集整理，勿做商业用途3.7 基础工作底图的加工处理14资料个人收集整理，勿做商业用途4 洪水分析与洪水影响分析14资料个人收集整理，勿做商业用途4.1 洪水分析方法的选择14资料个人收集整理，勿做商业用途4.2 洪水分析方法的基本技术要求17资料个人收集整理，勿做商业用途4.3 计算条件的设置20资料个人收集整理，勿做商业用途4.4 洪水过程及淹没范围、水深计算22资料个人收集整理，勿做商业用途4.5 洪水影响分析25资料个人收集整理，勿做商业用途5 江河湖泊洪水风险分析25资料个人收集整理，勿做商业用途5.1 基本内容与要求25资料个人收集整理，勿做商业用途5.2 基本资料收集25资料个人收集整理，勿做商业用途5.3 计算方法选择和模型率定验证26资料个人收集整理，勿做商业用途5.4 计算方案设置27资料个人收集整理，勿做商业用途5.5 洪水影响分析28资料个人收集整理，勿做商业用途6 蓄滞洪区洪水风险分析29资料个人收集整理，勿做商业用途6.1 基本内容与要求29资料个人收集整理，勿做商业用途6.2 基本资料收集30资料个人收集整理，勿做商业用途6.3 计算方法选择与模型的率定和验证31资料个人收集整理，勿做商业用途6.4 计算方案设置31资料个人收集整理，勿做商业用途6.5 洪水影响分析32资料个人收集整理，勿做商业用途7 水库洪水风险分析33资料个人收集整理，勿做商业用途7.1 基本内容与要求33资料个人收集整理，勿做商业用途7.2 基本资料收集33资料个人收集整理，勿做商业用途7.3 计算范围确定34资料个人收集整理，勿做商业用途7.4 计算方法选择与计算方案设置35资料个人收集整理，勿做商业用途7.5 模型率定验证和计算结果合理性检验37资料个人收集整理，勿做商业用途7.6 洪水影响分析37资料个人收集整理，勿做商业用途8 城市洪水风险分析38资料个人收集整理，勿做商业用途8.1 基本内容与要求38资料个人收集整理，勿做商业用途8.2 基础资料38资料个人收集整理，勿做商业用途8.3 计算范围确定39资料个人收集整理，勿做商业用途8.4 计算方法选择与计算方案设置39资料个人收集整理，勿做商业用途8.5 洪水影响分析43资料个人收集整理，勿做商业用途9 洪水风险图制图和成果要求43资料个人收集整理，勿做商业用途9.1 总体要求43资料个人收集整理，勿做商业用途9.2 洪水风险图信息和数据43资料个人收集整理，勿做商业用途9.3 洪水风险图及数据编码45资料个人收集整理，勿做商业用途9.4 洪水风险图制图要求46资料个人收集整理，勿做商业用途附录A 洪水风险分析方法附录B 灾情统计与损失评估附录C 洪水风险图成图技术要求1 总则1.0.1 为满足编制洪水风险图的需要，明确洪水风险图编制的基本原则、主要内容和技术要求，规范和统一洪水风险图编制的技术标准和技术方法，按照《洪水风险图编制导则》的基本要求制订本技术细则。

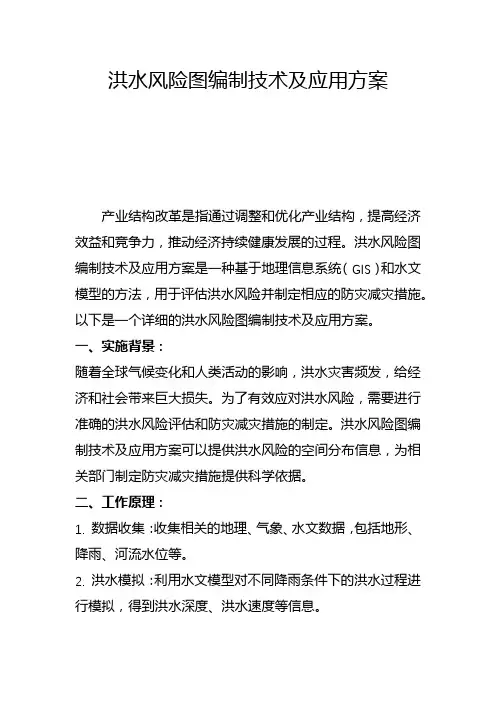

洪水风险图编制技术及应用方案产业结构改革是指通过调整和优化产业结构，提高经济效益和竞争力，推动经济持续健康发展的过程。

洪水风险图编制技术及应用方案是一种基于地理信息系统（GIS）和水文模型的方法，用于评估洪水风险并制定相应的防灾减灾措施。

以下是一个详细的洪水风险图编制技术及应用方案。

一、实施背景：随着全球气候变化和人类活动的影响，洪水灾害频发，给经济和社会带来巨大损失。

为了有效应对洪水风险，需要进行准确的洪水风险评估和防灾减灾措施的制定。

洪水风险图编制技术及应用方案可以提供洪水风险的空间分布信息，为相关部门制定防灾减灾措施提供科学依据。

二、工作原理：1. 数据收集：收集相关的地理、气象、水文数据，包括地形、降雨、河流水位等。

2. 洪水模拟：利用水文模型对不同降雨条件下的洪水过程进行模拟，得到洪水深度、洪水速度等信息。

3. 风险评估：结合地理信息系统，将模拟结果与地理要素进行叠加分析，计算不同区域的洪水风险指数。

4. 风险图编制：根据洪水风险指数，制作洪水风险图，标注不同风险等级的区域。

5. 风险分析：对洪水风险图进行分析，确定高风险区域和薄弱环节，并提出相应的防灾减灾建议。

三、实施计划步骤：1. 数据准备：收集地形、降雨、河流水位等相关数据。

2. 模型建立：建立水文模型，模拟不同降雨条件下的洪水过程。

3. 数据处理：利用地理信息系统对模拟结果和地理要素进行叠加分析，计算洪水风险指数。

4. 风险图制作：根据洪水风险指数，制作洪水风险图。

5. 风险分析：对洪水风险图进行分析，确定高风险区域和薄弱环节，并提出防灾减灾建议。

四、适用范围：洪水风险图编制技术及应用方案适用于各类流域和城市，可以为相关部门制定防灾减灾措施提供科学依据。

五、创新要点：1. 综合利用地理信息系统和水文模型，实现对洪水风险的准确评估。

2. 结合地理要素，进行洪水风险空间分布分析，提高洪水风险图的可视化效果。

3. 根据洪水风险图的分析结果，提出相应的防灾减灾建议，为相关部门决策提供科学依据。

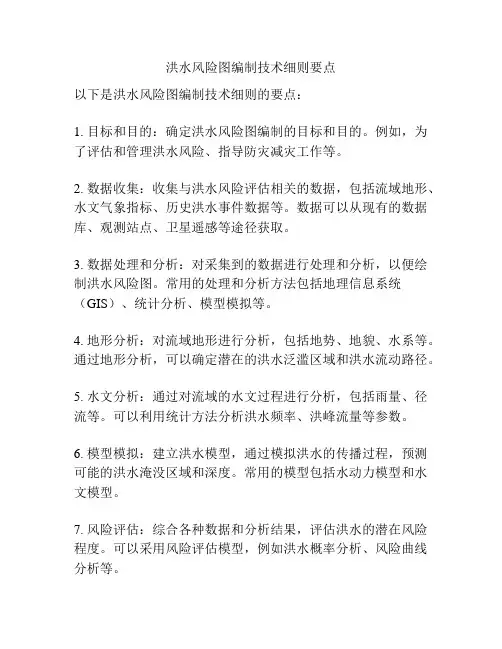

洪水风险图编制技术细则要点以下是洪水风险图编制技术细则的要点：1. 目标和目的：确定洪水风险图编制的目标和目的。

例如，为了评估和管理洪水风险、指导防灾减灾工作等。

2. 数据收集：收集与洪水风险评估相关的数据，包括流域地形、水文气象指标、历史洪水事件数据等。

数据可以从现有的数据库、观测站点、卫星遥感等途径获取。

3. 数据处理和分析：对采集到的数据进行处理和分析，以便绘制洪水风险图。

常用的处理和分析方法包括地理信息系统（GIS）、统计分析、模型模拟等。

4. 地形分析：对流域地形进行分析，包括地势、地貌、水系等。

通过地形分析，可以确定潜在的洪水泛滥区域和洪水流动路径。

5. 水文分析：通过对流域的水文过程进行分析，包括雨量、径流等。

可以利用统计方法分析洪水频率、洪峰流量等参数。

6. 模型模拟：建立洪水模型，通过模拟洪水的传播过程，预测可能的洪水淹没区域和深度。

常用的模型包括水动力模型和水文模型。

7. 风险评估：综合各种数据和分析结果，评估洪水的潜在风险程度。

可以采用风险评估模型，例如洪水概率分析、风险曲线分析等。

8. 绘制风险图：根据洪水风险评估结果，绘制洪水风险图。

可以使用地理信息系统软件，将不同风险等级的区域标示在地图上，并加上相应的图例和标识。

9. 可视化展示：为了便于理解和使用，可以将洪水风险图进行可视化展示，例如将其转换成三维模型、动画等形式。

10. 更新和维护：洪水风险图需要定期更新和维护，以反映流域的地理变化、气候变化等因素的影响。

这些要点可以作为洪水风险图编制技术细则的参考，具体实施过程中还需根据实际情况进行具体设计和操作。

洪水风险图编制技术细则是一项复杂且关键的工作，对于洪水灾害的预防和减少具有重要意义。

下面将进一步探讨洪水风险图编制的相关内容。

11. 确定洪水风险等级：在绘制洪水风险图之前，需要制定洪水风险等级标准。

可以根据不同地区的特点和风险承受能力，划分为高、中、低三个等级。

相关标准可以包括洪水淹没区域的范围、深度、频率等。

洪水风险图编制导则摘要一、原则要求：1、推荐三种洪水风险分析方法水文学法、水力学法和历史水灾法。

确定方法时，应依据区域洪水特性、洪水风险图类别以及基础资料情况等因素，选择一种或多种方法。

2、所采用的水文资料应是水文机构整编的，系列不少于30年的资料；所采用的工情资料应是工程主管部门认可的，能够反映防洪工程以及运用现状；所采用的水灾资料应来源于权威的历史文献、档案或是经过论证被防汛部门认可的资料；社会经济资料应是政府统计部门最新公布的资料。

3、洪水风险分析所涉及的相关计算应参照《水利工程水利计算规范》。

二、一般步骤：收集整编资料、确定洪水风险分析方法及分析计算、绘制洪水风险图。

三、洪水风险图的种类：1、江河湖泊洪水风险图（主要包括河道、堤防以及城市）1）所需基础地图行政区划图、地形图、水系图、防洪工程分布图和城市规划图以及市区排水管网图。

2）水文资料要求a主要控制站历史最高水（潮）位、最大流量及不同频率洪水的水位-流量过程、洪量等。

b主要控制站典型年洪水的水位-流量过程、洪量等。

c典型年流域降雨资料。

d城市洪水风险图编制还应增加不少于20年城区降雨资料，包括降雨历时、雨强等。

3）防洪工程资料要求a堤防工程资料b区域排涝资料c重要水闸、泵站工程资料d河流典型控制断面水位-流量关系曲线，湖泊水位-面积、容积曲线。

4）洪水灾害资料要求a灾情记载、场次水灾的水文、气象数据，灾害损失、水毁工程b城市区域典型场次暴雨过程，积水点信息5）风险分析方法的确定a对于水灾资料翔实的河道、堤防和城市，可采用历史水灾法或水力学法。

b对于水文资料序列较完备的河道、堤防和城市，可采用水文学法。

6）主要工作依据洪水风险分析提供的信息，在工作底图上绘制不同频率(场次)洪水-淹没范围，特征点水深和淹没历时。

对特定区域的特定需求还须提供洪水演进过程中各时段的淹没范围、水深、流速等信息。

2、蓄滞洪区洪水风险图1）所需基础地图行政区划图、地形图、水系图、防洪工程分布图2）蓄滞洪区工情资料及要求a蓄滞洪区分洪控制站的分洪水位(流量)，分洪形式，进、退水闸特征值等。

1.风险图研制1.1建设目标洪水风险图研制的目标是提升**省中小河流水文预警服务能力和服务水平，为各级防汛指挥部门的防汛抗洪抢险救灾提供决策依据；指导洪水威胁地区和洪泛区的建设，在发生洪水的紧急情况下选择正确的路线及地点疏散群众；为洪涝灾情评估系统提供基础依据。

1.2建设任务1、基础资料收集。

包括：基础地图、设计洪水资料、历史洪水资料、防洪工程资料、影响洪水水力特性的构筑物资料、洪水灾害资料等。

2、典型洪水风险图研制。

3、洪水风险图管理平台研发。

1.3总体技术规定1.3.1洪水风险要素的规定编制洪水风险图时主要考虑洪水淹没范围、淹没水深、淹没历时和洪水流速等反映洪水自然特征的风险要素，其中洪水淹没范围和淹没水深为基本风险要素。

1、淹没范围（1）编制淹没范围时需反映不同频率或量级洪水的淹没范围。

（2）洪水频率一般参照以下分级标准：5 年、10 年、20 年、50 年、100 年、200 年和500 年一遇等。

对于典型场次洪水应尽可能以流量、洪量或水位等特征值明确其量级。

2、淹没水深（1）编制洪水风险图时需要按照一定的水深分级标准明确标识洪水淹没范围内的各级标志性水深，绘制等水深线、注明特征点水深。

（2）水深分级一般参照以下分级标准：＜0.5m，0.5～1.0m，1.0～1.5m，1.5～2.5m，2.5～5m 和＞5m 确定。

可根据风险图编制对象地形地貌特点和洪水淹没所需表现的特征水深等适当调整水深分级。

3、淹没历时淹没历时一般参照以下分级标准：<12h，12~24h，1~2d，2~4d，4~10d 和>10d 确定。

可根据承灾体特点和所需表现的特征历时进行适当调整。

4、洪水流速流速一般参照以下分级标准：<0.5m/s，0.5～1.0m/s，1.0～2.0m/s 和>2.0m/s 确定。

可根据承灾体的主要特点和所需表现的特征流速进行适当调整。

1.3.2风险图编制技术路线图1-1洪水风险图编制路线图1.3.3洪水计算方法洪水风险图制作所采用的洪水分析方法包括水文学法、水力学法和实际水灾法等。

洪水风险图编制技术细则（试行）二〇一〇年二月1 总则 (1)2 总体技术规定 (2)2.1 风险要素的规定 (2)2.2 风险图编制流程与洪水计算方法 (3)2.3 洪水风险图分类与基本技术要求 (4)2.4 洪水风险计算分析的一般性规定 (6)3 基本资料收集与分析 (8)3.1 基本要求 (8)3.2 自然地理资料 (8)3.3 水文及洪水资料 (9)3.4 社会经济资料 (10)3.5 构筑物及工程调度资料 (11)3.6 洪涝灾害资料 (12)3.7 基础工作底图的加工处理 (12)4 洪水分析与洪水影响分析 (13)4.1 洪水分析方法的选择 (13)4.2 洪水分析方法的基本技术要求 (15)4.3 计算条件的设置 (17)4.4 洪水过程及淹没范围、水深计算 (19)4.5 洪水影响分析 (22)5 江河湖泊洪水风险分析 (22)5.1 基本内容与要求 (22)5.2 基本资料收集 (22)5.3 计算方法选择和模型率定验证 (23)5.4 计算方案设置 (24)5.5 洪水影响分析 (25)6 蓄滞洪区洪水风险分析 (26)6.1 基本内容与要求 (26)6.2 基本资料收集 (26)6.3 计算方法选择与模型的率定和验证 (27)6.4 计算方案设置 (28)6.5 洪水影响分析 (29)7 水库洪水风险分析 (29)7.1 基本内容与要求 (29)7.2 基本资料收集 (29)7.3 计算范围确定 (30)7.4 计算方法选择与计算方案设置 (31)7.5 模型率定验证和计算结果合理性检验 (32)7.6 洪水影响分析 (33)8 城市洪水风险分析 (33)8.1 基本内容与要求 (33)8.2 基础资料 (33)8.3 计算范围确定 (35)8.4 计算方法选择与计算方案设置 (35)8.5 洪水影响分析 (38)9 洪水风险图制图和成果要求 (38)9.1 总体要求 (38)9.2 洪水风险图信息和数据 (38)9.3 洪水风险图及数据编码 (40)9.4 洪水风险图制图要求 (41)附录A 洪水风险分析方法附录B 灾情统计与损失评估附录C 洪水风险图成图技术要求1 总则1.0.1 为满足编制洪水风险图的需要，明确洪水风险图编制的基本原则、主要内容和技术要求，规范和统一洪水风险图编制的技术标准和技术方法，按照《洪水风险图编制导则》的基本要求制订本技术细则。

洪水风险图编制导则洪水风险图编制导则是为了帮助相关部门或机构在洪水风险评估和管理过程中制定一致且有效的图形化工具，以便更好地了解洪水风险的分布和影响，并为发展洪水应对措施提供指导。

以下是洪水风险图编制导则的一般步骤和要求：1. 数据收集：收集洪水相关的水文、地理、气象和社会经济数据，包括但不限于历史洪水事件、降雨数据、地形图和土地利用信息等。

2. 洪水模拟和分析：将收集到的数据输入到洪水模型中进行模拟和分析，以得到不同洪水事件的水位、洪峰流量、洪水淹没范围等相关信息。

3. 风险评估：将洪水模拟结果与潜在的暴露对象（如人口、建筑物、重要设施等）进行匹配，评估潜在的损失和影响。

4. 编制洪水风险图：根据以上步骤得出的结果，使用合适的图形工具（如GIS软件）编制洪水风险图。

洪水风险图应包括洪水淹没区域、淹没程度、暴露对象以及相关风险等信息。

5. 布局和符号规范：洪水风险图的布局应清晰、简洁，使用户易于理解和使用。

符号应统一规范，便于比较和分析不同区域的洪水风险。

6. 更新和维护：洪水风险图应不断更新，以反映特定地区洪水风险的变化。

相关数据和信息也应及时更新和维护。

在编制洪水风险图时，需要尊重相关的法律法规和技术准则，并根据具体地区的特点和需求进行相应的调整和改进。

同时，需要利用地理信息系统和其他先进技术手段，提高洪水风险图的精度和适用性。

最后，应确保洪水风险图的结果和信息能够为决策者和社会大众有效提供预警、规划和应对洪水风险的依据。

继续写相关内容，1500字仍然是一个非常庞大的任务，它需要详细解释洪水风险图编制导则的各个方面和步骤。

以下是进一步探讨洪水风险图编制导则的一些主要内容：7. 数据准备和处理：在数据收集阶段，需要确保所获取的数据是准确、可靠和统一的。

对于不同类型的数据，如降雨数据和地形图，需要进行数据预处理和空间插值，以便进行洪水模拟和分析。

8. 模型选择和参数估计：洪水模型的选择和参数估计对于洪水风险图的精度和可靠性至关重要。

洪水风险图编制技术及应用方案一、实施背景洪水是一种常见的自然灾害，对人类生命财产安全和社会经济发展造成巨大威胁。

为了减少洪水风险，各国都在不断探索和实施相关的防洪措施。

洪水风险图编制技术及应用方案是一种基于地理信息系统（GIS）和水文模型的创新方法，可以对洪水风险进行全面、系统的评估和分析，为防洪工作提供科学依据。

二、工作原理洪水风险图编制技术主要包括以下几个步骤：数据收集、洪水模拟、风险评估、图制编制和应用。

1. 数据收集：收集相关的地理、气象、水文等数据，包括地形、降雨、河流水位等信息。

2. 洪水模拟：利用水文模型对洪水的发生、传播和演变过程进行模拟，通过对洪水过程的数值计算，得到洪水淹没范围和水深等信息。

3. 风险评估：结合洪水模拟结果和相关的经济、社会、环境等指标，对洪水的潜在危害进行评估，包括人员伤亡、财产损失、生态环境破坏等。

4. 图制编制：根据洪水模拟和风险评估结果，利用GIS技术将洪水淹没范围、水深、风险等信息进行空间化表示，生成洪水风险图。

5. 应用：洪水风险图可用于洪水预警、灾害管理、规划决策等方面，对防洪工作起到重要的指导作用。

三、实施计划步骤1. 制定项目计划：明确项目的目标、范围、时间和资源等要求，确定项目的实施计划。

2. 数据收集与整理：收集相关的地理、气象、水文等数据，并进行数据预处理和整理。

3. 洪水模拟与风险评估：利用水文模型对洪水过程进行模拟，并结合相关指标进行风险评估。

4. 图制编制：利用GIS软件将洪水模拟和风险评估结果进行空间化表示，生成洪水风险图。

5. 应用与推广：将洪水风险图应用于洪水预警、灾害管理、规划决策等领域，并进行推广和普及。

四、适用范围洪水风险图编制技术适用于各种规模的洪水灾害区域，可以为防洪工作提供科学依据。

同时，该技术也可以应用于其他自然灾害的风险评估和管理。

五、创新要点1. 综合利用地理信息系统和水文模型，实现对洪水风险的全面评估和分析。

附件二洪水风险图成图技术要求二〇〇九年十月目录1 风险图信息.............................................2 风险图图层.............................................2.1 基础地理信息图层.............................................2.2 工程信息图层.................................................2.3 非工程信息图层...............................................2.4 风险要素信息图层.............................................3 风险图及其图层延伸信息.................................3.1 底图图层延伸信息.............................................3.2 工程图层延伸信息.............................................3.3 非工程图层延伸信息...........................................3.4 风险要素图层延伸信息.........................................3.5 风险图延伸信息...............................................4 风险图数据类型及主要属性...............................4.1数据类型......................................................4.2基础地理信息数据及主要属性....................................4.3工程信息数据及主要属性........................................4.4非工程信息数据及主要属性......................................4.5风险要素信息数据及主要属性....................................5 图层表现风格...........................................5.1 基础地理、工程及非工程图层表现风格...........................5.2风险要素图层表现风格..........................................6 纸质图布局.............................................6.1字体字号与尺寸................................................6.2数学要素......................................................6.3其他要素......................................................7 系统编码说明...........................................7.1洪水风险图编码................................................7.2风险图类别编码................................................7.3行政区编码....................................................7.4流域/河流编码.................................................7.5防洪工程编码..................................................8 洪水风险图主要表结构....................................8.1 风险图空间数据表.............................................8.2 底图数据属性表结构...........................................8.3 工程信息数据属性表结构.......................................8.4 非工程信息数据属性表结构.....................................8.5 风险要素信息数据属性表结构...................................8.6 风险图相关表.................................................8.7 社会经济信息表...............................................1风险图信息洪水风险图的信息包含以下五类：（1）基础地理信息，（2）洪水管理工程信息，（3）洪水管理非工程信息，（4）洪水风险要素信息，（5）社会经济信息，（6）延伸信息。

洪水风险图编制技术及思路发表时间：2019-08-02T09:09:20.437Z 来源：《建筑模拟》2019年第25期作者：王丽娜[导读] 本文围绕我国洪水风险严峻形势开展研究，详细介绍了洪水风险图编制原则及思路、洪水风险图编制方法及图件制作方法，并对洪水风险图成果及应用前景进行了总结与展望。

王丽娜中国市政工程华北设计研究总院有限公司智慧水务分公司天津 300074摘要：本文围绕我国洪水风险严峻形势开展研究，详细介绍了洪水风险图编制原则及思路、洪水风险图编制方法及图件制作方法，并对洪水风险图成果及应用前景进行了总结与展望。

关键词：洪水风险图、洪水分析、洪水影响分析、避洪转移分析、图件制作通过洪水风险图编制工作，可为地区防汛救灾、避洪转移、洪水风险区土地管理、增强全民水患意识和洪水影响评价等领域提供基础信息，进而推动洪水风险管理制度的建立和洪水风险管理工作的全面开展，进一步提高区域洪水灾害的防范能力，减少洪灾损失，促进社会经济的健康发展。

一、洪水风险图编制原则和思路1.1编制原则编制洪水风险图应根据自然条件、行洪特点、工程分布等区域特性，以及流域、区域社会经济发展情况，客观反映洪涝风险状态。

（1）实用性原则：洪水风险图应具有实用性，尽可能满足防汛调度及各种规划、灾害评估、民众对洪水风险的识别等。

（2）可靠性原则：洪水风险图编制采用水文、规划等资料应准确可靠，并采用最新基础地理信息资料，保证编制成果的可靠性。

（3）指导性原则：通过编制洪水风险图，可以论证区域洪水调度原则的适用性，并对科学修订洪涝水的调度方案提出建议。

（4）操作性原则：洪水风险图编制应具有较强的可操作性，以便在之后的防洪管理、防汛抢险工作中，根据流域上游水文观测及气象预报等资料，实时进行洪水分析计算，为科学调度洪水、减免洪水灾害提供科学依据。

1.2编制思路总体编制思路是通过区域基本情况调查，分析主要洪水来源，选择适宜的洪水风险分析方法，开展洪水分析模拟，进行洪灾损失评估和避洪转移分析，绘制洪水风险图和避洪转移图，为防洪减灾决策提供支持。
