(完整版)砖混结构计算书(终稿)

2楼板设计2.1楼面结构信息及单元划分：结构板厚取100㎜,并在③～ⒷⒹ和Ⓓ～⑤⑦、Ⓓ～⑦⑨段设L1、L2、L3,截面均为b×h=240×300对楼面做一定划分并将楼梯间处做一些调整,选代表性部分作为计算单元.做法如图1：表1恒荷载分项系数γg=1.2 活载分项系数γq=1.4楼面恒载设计值:g=1.2×3.58=4.3 KN/㎡楼面活载设计值：q=1.4×2.0=2.8 KN/㎡2.3标准层设计：按弹性理论计算板,根据连续多跨双向板的实用计算法计算—跨中最大正弯矩为内支座固支时g+q/2和内支座铰支时q/2算出的弯矩和。

支座最大负弯矩为内支座固支时g+q求得(取相邻板算得的负弯矩绝对值的较大值)。

g+q=4.3+2.8=7.1 KN/㎡g+q/2=4.3+1.4=5.7 KN/㎡q/2=1.4 KN/㎡2.3.1板计算跨度：内跨 Lo=Lc Lc为轴线距离边跨 Lo=Ln+ｂ Ln净跨，ｂ为梁宽2.3.2板弯矩计算：考虑泊松比Vc=0.2 由于房间大小的差异，某些双向板同方向相邻跨度相差较大，因此对算得的弯矩应作一些调整。

A区格板：Lx=3.6-0.12-0.12+0.24=3.6m Ly=4.2m Lx/Ly=0.86mx=(0.0266+0.2×0.0231)(g+q/2)Lx²+(0.0496+0.2×0.035)(q/2)Lx²=0.0312×5.7×3.6²+0.0566×1.4⌧3.6²=3.341 KN☪m/mmy=(0.0231+0.2⌧0.0266)⌧5.7⌧3.6²+(0.035+0.2⌧0.0496)⌧1.4⌧3.6² =2.1+0.82=2.92 KN☪m/mmx =-0.07⌧(g+q)Lx²=-0.07⌧7.1⌧3.6²=-6.44 KN☪m/mmy =-0.067⌧7.1⌧3.6²=-6.24 KN☪m/mB区格板：Lx=3.6m Ly=4.2m Lx/Ly=0.86mx=(0.0322+0.2⌧0.0231)⌧5.7⌧3.6²+(0.0496+0.2⌧0.035)⌧1.4⌧3.6² =2.72+1.03=3.75 KN☪m/mmy=(0.0231+0.2⌧0.0322)⌧5.7⌧3.6²+(0.035+0.2⌧0.0496)⌧1.4⌧3.6² =2.18+0.82=3.00 KN☪m/mmx =-0.0818⌧7.1⌧3.6²=-7.53 KN☪m/mmy =-0.073⌧7.1⌧3.6²=-6.72 KN☪m/mC区格板：Lx=3.5m Ly=4.2m Lx/Ly=0.83mx=(0.0341+0.2⌧0.0225)⌧5.7⌧3.5²+(0.0528+0.2⌧0.0342)⌧1.4⌧3.5²=2.69+1.02=3.71 KN☪m/mmy=(0.0225+0.2⌧0.0341)⌧5.7⌧3.5²+(0.0342+0.2⌧0.0528)⌧1.4⌧3.5²=2.05+0.77=2.82 KN☪m/mmx =-0.0851⌧7.1⌧3.5²=-7.4 KN☪m/mmy =-0.0739⌧7.1⌧3.5²=-6.43 KN☪m/mD区格板：由于D区格板在Y方向与相邻板F(G)的跨度较大，因此在按g+q/2算得的跨中弯矩曾的10%，q/2算得的跨中弯矩减小5%。

砖混结构开个门洞计算书摘要：一、引言二、砖混结构基本概念三、开洞对砖混结构的影响四、计算方法与步骤1.确定墙体材料及参数2.计算墙体受力分析3.计算门洞荷载4.计算墙体开洞后的受力分析5.验算墙体安全性五、结论正文：一、引言本文主要针对砖混结构墙体开洞计算过程进行详细阐述，以便设计人员和施工人员能够准确、快速地进行计算，确保工程质量。

二、砖混结构基本概念砖混结构是由砖墙和混凝土梁、板组成的建筑结构，具有较好的保温、隔热性能和较高的抗震性能。

砖混结构中，墙体是主要的承重部分，承担着楼板、屋顶等荷载。

三、开洞对砖混结构的影响墙体开洞会削弱墙体的整体性，降低其承载能力和抗震性能。

因此，在进行墙体开洞时，需要进行详细的计算和分析，以确保墙体的安全。

四、计算方法与步骤1.确定墙体材料及参数首先，需要了解墙体的材料、尺寸等参数，以便进行后续计算。

例如，砖的规格、砂浆的强度、墙体的厚度等。

2.计算墙体受力分析根据墙体的材料和尺寸参数，计算墙体在各种受力条件下的应力分布，为后续计算门洞荷载提供依据。

3.计算门洞荷载根据门洞的大小、位置以及使用要求，计算门洞荷载。

例如，考虑门的开启荷载、风荷载等。

4.计算墙体开洞后的受力分析在墙体上开洞后，需要重新计算墙体的受力分析，以验证墙体在承受荷载时的安全性。

5.验算墙体安全性根据重新计算的受力分析，检查墙体的安全性，如发现安全隐患，需要采取相应的加固措施。

五、结论墙体开洞计算是砖混结构设计中一个重要的环节，需要充分考虑各种因素，确保计算的准确性和安全性。

砖混住宅一. 砖混住宅设计一般如下:(1).一般建筑条件: 层高: 1～5层: 2700, 6层: 2800窗高: 1400窗台高: 850阳台的门联窗: 主: 1500X2250, 1800X2250, 副:800X2250进户门、室内门、厨厕门: 1000X2000, 900X2000, 800X2000楼梯间一般: 2400X4800, 2700X4800, 楼梯进户洞口高: 2100(最低2000)室内外高差: 750楼板上一般做厚35的豆石混凝土。

厨房、厕所一般用88J1楼23, 厚102。

板底不抹灰, 刮腻子。

楼梯梯段板一般做厚20的水泥砂浆。

如有半地下室, 层高一般2700, 室外地面下不得小于1500。

(2).结构设计：标注预制板的块数和类型时, 不要采用对角线的形式。

因为此种方法易造成线的交叉, 采用水平线或垂直线的方法, 相同类型的房间直接标房间类型号。

可全楼统一编号。

现浇板单独画出时可用对角线表示房间范围。

楼梯间除四角外不得放构造柱(否则得凿预制构件)。

构造柱所在位置不得放预制板(不得凿预制板), 做现浇带。

布置预制板时尽量采用宽为1180的宽板, 但有水的立管要求穿孔时, 有时应用880的窄板, 留现浇板缝, 不采用凿宽板的方法。

过梁与构造柱相联时应采用现浇过梁, 预制过梁一般采用小挑口。

一至五层层高为2700, 外墙洞口高为: 850+1400=2250, 剩下450, 再减去35的建筑作法, 只剩下415, 对于≥1500的洞口,或承重过梁, 过梁高为180, 415-180=235 即圈梁高度不得大于235, 如大于235, 则应圈梁兼过梁。

对于≤1200的洞口, 非承重过梁高为120, 415-120=295, 可布置预制过梁后做截面高度大于240的圈梁。

顶层因层高为2800, 一般情况下没问题。

但顶层的雨搭下要现浇圈梁, 圈梁较大, 就不用预制过梁了。

在地震区应尽量采用圈梁兼过梁。

砖混结构开个门洞计算书
摘要：
一、引言
二、砖混结构基本概念
三、门洞的尺寸与位置
四、门洞的计算方法
五、实际案例分析
六、总结
正文：
一、引言
在我国建筑行业中，砖混结构是一种常见的结构形式。

在砖混结构的房屋设计中，开门洞是一项重要的工作。

为了保证建筑物的结构安全和使用功能的合理性，我们需要对门洞进行精确的计算。

本文将详细介绍砖混结构开个门洞的计算方法。

二、砖混结构基本概念
砖混结构是由砖墙和钢筋混凝土楼板组成的结构体系。

砖墙承受垂直荷载，钢筋混凝土楼板承受水平荷载。

在砖混结构中，门洞的开设对结构的影响较大，需要进行详细的计算。

三、门洞的尺寸与位置
门洞的尺寸和位置应根据建筑物的使用需求进行设计。

一般来说，门洞的高度和宽度应满足通行和搬运家具等物品的需求。

同时，门洞的位置应尽量避
免对建筑物的承重结构产生不利影响。

四、门洞的计算方法
1.首先，需要计算门洞四周墙体的受力分析。

在砖混结构中，墙体承受垂直荷载，因此需要计算门洞上方楼板传递下来的荷载。

2.其次，根据受力分析结果，计算门洞四周墙体的剪力、弯矩等。

3.最后，根据剪力、弯矩等计算结果，选择合适的墙体构造和材料。

五、实际案例分析
以下是一个砖混结构住宅楼的门洞计算实例。

该建筑为5 层，每层2 户，每户一门。

门洞高度为2.1 米，宽度为0.9 米。

经过计算，门洞四周墙体的剪力、弯矩等均满足设计要求。

六、总结
砖混结构开个门洞的计算是一项重要的工作，需要对建筑物的受力进行分析。

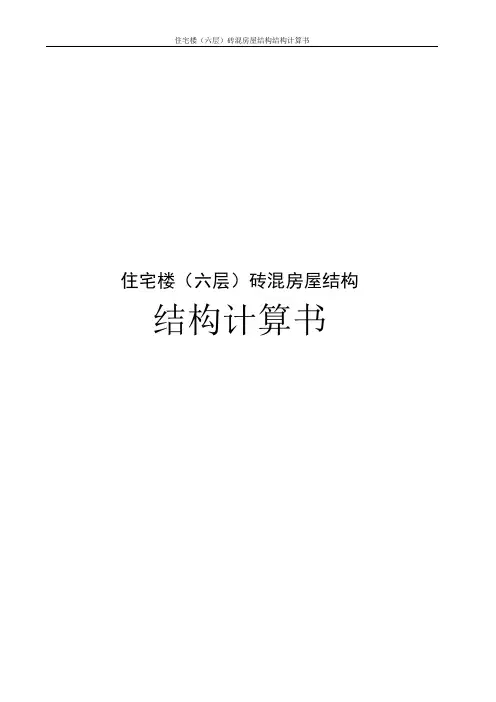

住宅楼（六层）砖混房屋结构结构计算书目录前言 (1)目录 (2)第一章结构方案的选择 (4)1.1 主体结构设计方案 (4)1.2 墙体布置 (4)1.3 构造措施 (4)第二章荷载计算 (6)2.1 屋面荷载 (6)2.2 楼面荷载 (6)2.3 墙体荷载 (6)第三章正常情况下墙体承载力验算 (8)3.1 确定房屋静力计算方案 (8)3.2 高厚比验算 (8)3.3 墙体承载力验算 (11)3.4 局部抗压承载力验算 (14)第四章现浇单梁计算设计 (16)4.1 确定计算简图 (16)4.2 配置纵向钢筋 (17)4.3 配置箍筋 (17)第五章现浇双向板计算设计 (18)第六章现浇雨蓬计算设计 (21)6.1 雨蓬板计算设计 (21)6.2 雨蓬梁计算设计 (22)第七章现浇楼梯计算设计 (29)3.3 楼梯梯段板计算设计 (29)3.4 平台板设计 (30)3.3 平台梁设计 (30)第八章挑阳台设计 (33)8.1 抗倾覆验算 (33)8.2 挑梁下砌体局部受压承载力验算 (34)8.3 挑梁承载力验算 (34)第九章基础设计 (36)9.1 承重墙设计 (36)9.2 非承重墙设计 (37)主要参考资料 (39)第一章结构方案的选择1.1 主体结构设计方案该建筑物层数为六层,总高度为18.600m,层高 3.0m,房屋的高宽比为18.6/11.4=1.62＜2(见《混凝土小型空心砌块建筑技术规程》),体型简单,室内要求空间小,多为开间,横墙较多,所以采用砌体结构。

能符合规范要求。

1.2 墙体布置采用纵横墙承重方案，增加结构的刚度。

纵横墙布置较为均匀对称,平面上前后左右拉通;竖向上连续对齐,减少偏心;同一轴线上窗间墙都比较均匀.横墙的最大间距为4.2,房屋的局部尺寸均符合抗震要求.个别不满足要求的局部尺寸，可设置构造柱和芯柱。

墙厚拟为内外纵横墙承重部分均为240㎜1.3 构造措施1 构造柱设置构造柱的设置见结构施工图。

目录1 计算说明 (1)2 计算内容 (3)2.1 副厂房计算 ......................................... 错误!未定义书签。

2.1.1 计算条件 .................................. 错误!未定义书签。

2.1.2 计算软件 .................................. 错误!未定义书签。

2.1.3 输入参数 .................................. 错误!未定义书签。

2.1.4 计算结果 .................................. 错误!未定义书签。

2.2 管理房计算 (3)2.2.1 计算条件 (3)2.2.2 计算软件 (3)2.2.3 输入参数 (3)2.2.4 计算结果 (4)2.3 管理房板式楼梯计算 (7)2.3.1 计算条件 (7)2.3.2 计算软件 (8)2.3.3 输入参数 (8)2.3.4 计算结果 (8)2.4 启闭房计算 ......................................... 错误!未定义书签。

2.4.1 计算条件 .................................. 错误!未定义书签。

2.4.2 计算软件 .................................. 错误!未定义书签。

2.4.3 输入参数 .................................. 错误!未定义书签。

2.4.4 计算结果 .................................. 错误!未定义书签。

2.5 启闭房螺旋楼梯计算 ......................... 错误!未定义书签。

2.5.1 计算条件 .................................. 错误!未定义书签。

砖混结构条形基础设计计算书一、总则本工程为北京某校内的集体宿舍,拟定层数为五层砖混结构建筑物。

根据建筑地基勘察报告初步确定基础类型及相关的设计。

二、基础类型简明勘察报告资料：a)地形地物概述：现场为空地,地形较平坦，地面标高39。

15m~39.60m。

b)地下水概述：1、勘察时实测水位：本次钻探深10m，标高为29。

20m,未见到地下水。

2、历年最高水位：1959年最高水位为38。

20m。

3、地下水水质侵蚀性:根据附近已有资料,水质无侵蚀性。

c)土质土层概述:表层为杂填土①层,γ=18kN/3m，含大量砖块灰渣及生活垃圾,疏松，稍湿,厚约2。

0m。

其下为粉质粘土②层，黄褐色，其物理力学性质指标见附表，厚约4。

5m，f ak=180kPa。

第三层为细砂③，本次勘探做了标准贯入试验，指标详见地质剖面图,f ak=250kPa.由此确定基础类型为：浅埋天然条形基础。

三、基础埋深根据勘察报告中的土质土层概述，①层土为疏松的杂填土,属于软弱土层，其厚约2m，而下部②层土为良好土层，应选取下部良好土层作为持力层,因此将基础埋深设为2.1m。

(d=2.1m）四、确定地基承载力由土质土层概述知：fak=180kPa，且基础埋置深度大于0。

5m，可算fa= fak+ηbγ(b—3）+ηdγm(d—0。

5）由于②层土的e大于0.85,经查表得ηb的大小为0,ηd的大小为1.0。

γm=（18*2+18.06＊0.1）/2.1=18 kPa因此fa=180+1。

0*18(2。

1-0.5）=208.8 kPa五、基础底面尺寸设计。

（完整版）砖混结构计算书毕业设计论文目录摘要 (2)一．建筑设计 (5)1. 工程概况 (5)2. 设计依据 (5)3. 拟定方案 (5)4. 材料选择 (6)5. 建筑布置 (7)二．结构设计 (8)1. 静力计算方案 (8)2. 墙身高厚比验算 (8)3. 预制板选型 (9)4. 荷载统计 (9)5. 墙体承载力验算 (12)6. 基础设计 (14)7. 楼梯设计 (16)8. 卫生间、厨房现浇板配筋计算 (20)9. 挑梁设计 (23)10.构件设计 (27)主要参考文献 (29)摘要字体：宋体，小四首行缩进2字符间距：段前段后都为0，行距：1.5倍行距关键词：Abstract 将摘要相应翻译为英文字体：Times New Roman, 小四首行缩进2.5字符间距：段前段后都为0，行距：最小值20磅KEYWORDS:1．建筑设计1.1工程概况该工程为洛阳周山森林公园山水富地院落B-1多层住宅楼，使用功能为普通住宅。

建筑层数为6层，建筑面积约4200㎡，每户面积约120㎡，室内外高差0.6米，建筑高度18.150m。

红线范围25m×65m。

本工程共三个组合单元，一梯两户，共计36户。

拟建场地地形平坦。

最高地下水位较深，且该水对混凝土无腐蚀作用。

该场地勘测深度内，均属于第四系地层；地基以粘性土为主，不具有湿陷性；地基承载力特征值=200Kpa。

该地区主导风向为东北风，基本风压：0.35kn㎡，基本雪压：0.3 kn㎡。

地下无古代建筑物，可不考虑地基土的液化问题。

建筑设计等级为三级，主体结构合理使用年限为50年，抗震设防烈度为6度，建筑耐火等级为二级。

其他条件：①.本工程所需的预制构件以及其他的建筑材料均由各个厂家直接供应，并且运输条件良好。

②.本工程所需的水、电均由建设单位保障供应。

1.2 设计依据为了改善洛阳人民的住房条件，应洛阳富地辉煌置业有限公司委托，拟在涧西区周山森林公园西侧80米处建一幢6层砖混结构住宅楼，建筑设计要求全面贯彻经济、适用，在可能条件下注意交通流畅，各类房间满足使用要求，体形、立面美观，达到设计高质量、高速度，并为施工创造有利条件。

目录1 计算说明 (1)2 计算内容 (2)2.1 副厂房计算 (2)2.1.1 计算条件 (2)2.1.2 计算软件 (2)2.1.3 输入参数 (2)2.1.4 计算结果 (2)2.1.4.1 一层结构图 (2)3 副厂房手算计算书 (7)3.1 设计资料 (7)3.2 条形基础设计 (7)3.2.1 荷载计算 (7)3.2.2 外纵墙基础计算 (8)3.3 现浇板设计 (9)3.3.1 屋面板 (9)3.4 梁（L-1）设计 (10)3.5 梁端砌体局部受压承载力计算 (10)3.5.1 计算参数 (10)3.5.2 计算过程 (11)1 计算说明某水闸副厂房、管理房均坐落于某水闸右岸，位于灌溉检修闸上游。

其中副厂房为一层砖混结构，管理房为二层砖混结构。

本次设计负责副厂房及管理房建筑上部墙柱、楼板及下部基础设计。

副厂房平面布置如下图：图1-1副厂房平面图布置图2 计算内容2.1副厂房计算2.1.1计算条件计算所选用的规程、规范：《建筑结构荷载规范》（GB50009-2012）《建筑抗震设计规范》（GB50011-2010）《混凝土结构设计规范》（GB50010-2010）《砌体结构设计规范》（GB50003-2008）《建筑工程抗震设防分类标准》（GB50223-2008）《工程结构可靠性设计统一标准》（GB50153-2008）《钢筋机械连接通用技术规范》（JGJ 107-2003）《水工建筑物荷载设计规范》（DL 5077-1997）2.1.2计算软件广厦建筑结构CAD（版本：17.0）2.1.3输入参数工程抗震设防烈度为六度，抗震设防类别为丙类。

基本风压：0.35kN/m2，基本雪压：0.35kN/m2。

屋面恒荷载取：1.5kN/m2，平屋面活荷载取为：0.5kN/m2，按不上人屋面考虑。

砖墙荷载：240厚砖墙，双面粉刷取5.24kN/m2。

混凝土等级采用C25，钢筋采用HPB300（f y=270N/mm2），HRB400（f y=360N/mm2），钢筋保护层厚度：板取20mm，梁、柱取35mm。

办公楼(四层）砖混房屋结构设计计算书一、设计资料（1）、设计标高：室内设计标高 0。

000,室内外高差450㎜.地震烈度：7度。

(2)、墙身做法：外墙墙身为普通实心砖墙，底层外墙厚370㎜,其余墙厚240㎜。

墙体底层MU15砖,M7。

5砂浆砌筑，二至四层用MU10砖，用M5混合砂浆砌筑，双面抹灰刷乳胶漆。

（3）、楼面做法：20㎜水泥砂浆地坪.100㎜钢筋混凝土板，20㎜厚天棚水泥砂浆抹灰。

(4）、屋面做法：二毡三油绿豆砂保护层,20mm厚水泥砂浆找平层，50mm厚泡沫砼，100厚钢筋砼现浇板，20mm厚天棚水泥砂浆抹灰。

(5) 、门窗做法:门厅，底层走廊大门为铝合金门,其余为木门。

窗为木窗。

（6）、地质资料：砂质粘土层地基承载为特征值fak=190KN/m2，fa=1.1fak。

（7)、活荷载:走廊2。

0KN/㎡,楼梯间2.0KN/㎡，厕所2。

5KN/㎡，办公室2.0KN/㎡,门厅2.0KN/㎡。

结构平面布置图如下:二、构件初估.1、梁尺寸确定.初步确定梁尺寸（取最大开间4500mm）：梁高h： L/12=375㎜，取 h = 500㎜宽b: h/3=167㎜，取 b=200㎜3．初选楼板。

楼板为现浇双向连续板，t （1/60)L =75㎜. 取 t = 100㎜。

三、结构计算书一）、荷载计算（1)屋面荷载二毡三油绿豆砂 0.35KN/m220mm厚水泥砂浆找平层 0.40 KN/m250mm厚泡沫砼 0.25 KN/m2100厚钢筋砼现浇板 2.50 KN/m220mm厚板底抹灰 0。

34 KN/m2屋面恒载合计 3.84 KN/m2屋面活荷载（不上人） 0.7 KN/m2(2)楼面荷载20mm厚水泥砂浆面层 0.40 KN/m2100厚钢筋砼现浇板 2.50 KN/m220mm厚板底抹灰 0.34 KN/m2楼面恒载合计 3.24 KN/m2楼面活荷载 2.0KN/m2（3）墙体荷载双面粉刷240mm厚砖墙 5.24 KN/m2双面粉刷370mm厚砖墙 7.62 KN/m2木窗 0。

《砌体结构》课程设计计算书设计题目某教学楼墙下条形基础设计专业班级土木工程072班学生姓名学号指导教师完成时间2010.1.8成绩一. 荷载统计 (1)1. 屋面荷载 (1)2. 楼盖荷载 (1)3. 楼（屋）盖大梁自重 (2)4. 外墙自重 (2)5. 内墙自重 (2)6. 窗自重 (2)二. 墙体高厚比验算 (3)1. 外纵墙 (3)2. 内纵墙 (4)3. 内横墙 (4)4. 隔墙 (5)三. 墙体内力计算和截面承载力验算 (6)1. 外纵墙内力计算和截面承载力验算 (6)2. 内纵墙内力计算和截面积承载力验算 (17)3. 内横墙内力计算和承载力验算 (21)四. 过梁设计 (22)1. 荷载计算 (22)2. 钢筋混凝土过梁的设计 (22)3. 过梁梁端支承处局部抗压承载力验算 (23)五. 挑梁设计 (24)1. 抗倾覆验算 (24)2. 挑梁下砌体局部受压验算 (25)3. 挑梁承载力计算 (25)六. 墙梁设计 ............................................................................................错误!未定义书签。

1. 基本尺寸的确定 (26)2. 荷载设计值计算 (26)七. 地下室墙体计算 (30)1. 內力计算 (30)2. 内力组合 (31)3. 承载力验算 (33)图1壁柱墙截面 (3)图2结构布置图及剖面图 (6)图3地下室墙 (30)一.荷载统计1.屋面荷载屋面恒荷载标准值：5.13 KN/m2 屋面活荷载标准值：2.00 KN/m2 2.楼盖荷载(1)一、二、三、四层楼盖楼盖恒荷载标准值：3.49 KN/m2 楼盖活荷载标准值：2.00 KN/m2 (2)地下室楼盖楼盖恒荷载标准值：4.62 KN/m2 楼盖活荷载标准值：2.00 KN/m2 3.楼（屋）盖大梁自重设梁截面尺寸为250×550mm梁自重标准值：3.81 KN/m24.外墙自重外墙自重标准值：5.65 KN/m2 5.内墙自重内墙自重标准值：5.10 KN/m2 6.窗自重塑钢窗自重标准值：0.40 KN/m21. 外纵墙(1) 确定静力计算步骤该办公楼采用装配式屋檩条体系屋盖，属一类屋盖，最大横墙间距m m S 328.1036.3<=⨯=，属刚性方案。

1 梁板式楼梯：TB-11．1 基本资料1．1．1 工程名称：工程一1．1．2 楼梯类型：板式 A 型（╱）支座条件：两端弹性1．1．3 踏步段水平净长 Lsn ＝ 2080mm 梯板净跨度 Ln ＝ Lsn ＝ 2080mm 梯板净宽度 B ＝ 1130mm1．1．4 低端支座宽度 dl ＝ 200mm 高端支座宽度 dh ＝ 200mm计算跨度 Lo ＝ Min{Ln + (dl + dh) / 2, 1.05Ln} ＝ Min{2280, 2184} ＝ 2184mm 1．1．5 梯板厚度 h1 ＝ 100mm1．1．6 踏步段总高度 Hs ＝ 1400mm 楼梯踏步级数 n ＝ 91．1．7 线性恒荷标准值 Pk ＝ 1kN/m 均布活荷标准值 qk ＝ 2kN/mψc ＝ 0.7 ψq ＝ 0.41．1．8 面层厚度 c1 ＝ 25mm 面层容重γc1 ＝20kN/m顶棚厚度 c2 ＝ 20mm 顶棚容重γc2 ＝18kN/m1．1．9 楼梯自重容重γb ＝ 25kN/m1．1．10 混凝土强度等级： C25 fc ＝ 11.94N/mm ft ＝ 1.27N/mmftk ＝ 1.78N/mm Ec ＝ 27871N/mm1．1．11 钢筋强度设计值 fy ＝ 360N/mm Es ＝ 200000N/mm纵筋合力点至近边距离 as ＝ 25mm1．2 楼梯几何参数1．2．1 踏步高度 hs ＝ Hs / n ＝ 1400/9 ＝ 155.6mm踏步宽度 bs ＝ Lsn / (n - 1) ＝ 2080/(9-1) ＝ 260mm踏步段斜板的倾角α ＝ ArcTan(hs / bs) ＝ ArcTan(155.6/260) ＝ 30.9°踏步段斜板的长度 Lx ＝ Lsn / Cosα ＝ 2080/Cos30.9°＝ 2424mm1．2．2 踏步段梯板厚的垂直高度 h1' ＝ h1 / Cosα ＝ 100/Cos30.9°＝ 117mm 踏步段梯板平均厚度 T ＝ (hs + 2 * h1') / 2 ＝ (156+2*117)/2 ＝ 194mm1．2．3 梯板有效高度 h1o ＝ h1 - as ＝ 100-25 ＝ 75mm1．3 均布永久荷载标准值1．3．1 梯板上的线形荷载换算成均布永久荷载 gk1 ＝ Pk / B ＝ 1/1.13 ＝ 0.88kN/m1．3．2 梯板自重 gk2 ＝γb * T ＝ 25*0.194 ＝ 4.86kN/m1．3．3 踏步段梯板面层自重gk3 ＝γc1 * c1 * (n - 1) * (hs + bs) / Ln ＝ 20*0.025*(9-1)*(0.156+0.26)/2.08 ＝ 0.80kN/m1．3．4 梯板顶棚自重 gk4' ＝γc2 * c2 ＝ 18*0.02 ＝ 0.36kN/mgk4 ＝ gk4' * Lx / Ln ＝ 0.36*2.424/2.08 ＝ 0.42kN/m1．3．5 均布荷载标准值汇总 gk ＝ gk1 + gk2 + gk3 + gk4 ＝ 6.96kN/m1．4 均布荷载设计值由可变荷载控制的 p(L) ＝ 1.2 * gk + 1.4 * qk ＝ 11.15kN/m由永久荷载控制的 p(D) ＝ 1.35 * gk + 1.4 *ψc * qk ＝ 11.36kN/m最不利的荷载设计值 p ＝ Max{p(L), p(D)} ＝ 11.36kN/m1．5 支座反力永久荷载作用下均布反力标准值 Rk(D) ＝ 7.24kN/m可变荷载作用下均布反力标准值 Rk(L) ＝ 2.08kN/m最不利的均布反力基本组合值 R ＝ 11.81kN/m1．6 梯板斜截面受剪承载力计算Vmax ≤ 0.7 * ft * b * hoVmax ＝ 0.5 * p * Ln * Cosα ＝ 0.5*11.36*2.08*Cos30.9°＝ 10.1kN0.7 * ft * b * ho ＝ 0.7*1.27*1000*0.075＝ 66.7kN ≥ Vmax ＝ 10.1kN，满足要求。

尺寸(m)容重0.120.02200.03250.03540.12250.04250.02200.12250.05240.125一、荷载统计120厚钢筋混凝土板 25×0.12=3.0 KN/㎡涂料顶棚 0. 5 KN/㎡屋面活载 q k =0.5 KN/㎡屋面荷载： 5.5+0.5=6.0KN/㎡35厚无溶剂聚氨硬泡保温层 0.14 KN/㎡120厚钢筋混凝土板 3.00 KN/㎡涂料顶棚 0. 50KN/㎡屋面荷载设计值 5.5×1.2+0.5×1.4=7.3 KN/㎡2)坡屋面 h=120mm40mm 厚C15细石混凝土配钢筋网 1.00 KN/㎡防水卷材 0.40KN/㎡20厚1：3水泥砂浆找平层 0.40 KN/㎡屋面荷载设计值 6×1.2+0.5×1.4=7.9 KN/㎡2.楼面荷载楼面荷载设计值 4.2×1.2+2.0×1.4=7.84 KN/㎡楼面活载 q k =2.0 KN/㎡楼面荷载： 4.2+2=6.2KN/㎡水泥挂瓦条挂机制瓦 0.55 KN/㎡屋面恒荷载合计 g k =5.5 KN/㎡ 取5.5 KN/㎡100厚钢筋混凝土板 25×0.1=2.5 KN/㎡楼面荷载合计： g k =4.2 KN/㎡1) 客厅 餐厅 卧室 阁楼h=100mm 50mm 厚C20细石混凝土面层 24×0.05=1.2KN/㎡0.140.55.990.50.550.4涂料顶棚 0.5 KN/㎡0.5屋面活载 q k =0.5 KN/㎡屋面荷载： 6.0+0.5=6.5KN/㎡屋面恒荷载合计 g k =5.99 KN/㎡ 取6.0 KN/㎡1.屋面荷载0.50.210.535厚无溶剂聚氨硬泡保温层 4×0.035=0.14 KN/㎡1:8水泥膨胀珍珠岩找坡2%最小40厚 2.5×(0.04+4.2×0.02/2)=0.21 KN/㎡1)平屋面 h=120mm20厚1：3水泥砂浆找平层 20×0.02=0.40 KN/㎡高聚物改性沥青防水卷材 0.50KN/㎡30mm 厚1:3水泥砂浆Φ4@200双向配筋 25×0.03=0.75KN/㎡ 5.50.567.36.497.8884.226.27.840.025200.1250.05240.12250.02200.015200.08250.280.1561.0277140.6228571.952.8604120.5720827.03306629.03306611.23968楼面活载： q k =2.0KN/㎡0.54.72楼面恒荷载： 25×0.12=3.0 KN/㎡涂料顶棚 0.5 KN/㎡楼面荷载合计： g k =4.7 KN/㎡3）客厅 卧室 大房间 h=120mm50mm 厚C20细石混凝土面层 24×0.05=1.2KN/㎡楼面荷载设计值 3.5×1.2+2.0×1.4=7 KN/㎡7楼面活载 q k =2.0 KN/㎡25mm 厚1:2.5水泥砂浆面层 20×0.025=0.5KN/㎡楼面荷载： 3.5+2=5.5KN/㎡楼面荷载合计： g k =3.5 KN/㎡涂料顶棚 0.5 KN/㎡100厚钢筋混凝土板 25×0.1=2.5 KN/㎡1) 南阳台h=100mm楼面荷载： 4.7+2.0=6.7KN/㎡楼面荷载设计 4.7×1.2+2.0×1.4=8.44KN/㎡4）厨房 卫生间 h=80mm15厚1:3水泥砂浆找平 20×0.015=0.3 KN/㎡楼面恒荷载： 25×0.08=2.0KN/㎡涂料顶棚 0.5 KN/㎡楼面荷载合计： g k =4.81 KN/㎡ 取4.85 KN/㎡5mm 厚水泥砂浆贴10mm 厚300×300防滑地砖 0.34 KN/㎡20mm 水泥砂浆面层 20×0.02=0.4 KN/㎡1:3水泥砂浆找坡最低30mm 厚 20×(0.03+2.7×0.01/2)=0.87 KN/㎡防水层 0.4 KN/㎡0.53.525.5楼面荷载： 7.05+2=9.05KN/㎡楼面荷载设计值 7.05×1.2+2.0×1.4=11.26 KN/㎡斜板 0.1×25/0.874=2.86KN/㎡涂料顶棚： 0.5/0.874=0.57 KN/㎡楼梯间楼面荷载合计 g k =7.03 KN/㎡ 取7.05 KN/㎡楼面活载 q k =2.0 KN/㎡8.440.870.40.50.346.7楼面荷载设计 4.85×1.2+2.0×1.4=8.62KN/㎡3.楼梯间楼面荷载（踏步尺寸280×156）门窗自重为0.5 KN/㎡。

住宅楼计算书一、概述本工程为住宅楼。

根据国家规范及使用要求，该建筑物为砖混结构，地上六层、地下室一层。

地下室高度为2.4m，楼层层高3.0m，室内外高差0.9m。

本工程设计使用年限50年，建筑结构安全等级二级，要求施工质量控制等级为B级。

抗震设防烈度为六度,设计基本地震加速度为0.1g，设计地震分组为第一组,抗震类别为丙类。

场地类别Ⅲ类，标准冻结深度0.6m。

该区基本风压0.35KN/m2, 基本雪压0.3KN/m2。

二、设计依据及计算项目1、《建筑结构荷载规范》GB50009-2001《砌体结构设计规范》GB50003-2001《混凝土结构设计规范》GB50010-2002《建筑地基基础设计规范》GB50007-2002《建筑抗震设计规范》GB50011-2001《多孔砖砌体结构技术规范》JGJ137-2001《建筑地基处理技术规范》GB50007-20022、辅助设计软件PKPM(2003版本)3、设计计算项目砌体承压计算；钢筋砼梁、板、基础的强度设计及局部构件挠度、裂缝验算；抗震验算等。

三、荷载选取及组合（一）、本结构计算属刚性方案，并符合相应规定，风荷载不予考虑。

按相应规定雪荷载不予组合。

楼面活荷载标准值为2.0KN/m2，卫生间活荷载标准值为2.0KN/m2，阳台活荷载标准值为2.5KN/m2，楼梯间活荷载标准值为2.0KN/m2；屋面为不上人屋面，活荷载标准值为0.5KN/m2；雨蓬、挑檐端部检修集中荷载1.0KN。

（二）、荷载统计:1.楼面(98J1楼12改)：恒荷载标准值铺地砖楼面做法：地砖面层： 19.8x0.01=0.2水泥砂浆: 20x0.02=0.4水泥焦渣: 17x0.05=0.851.45KN/m2现浇板120厚 3.0KN/m2板下抹灰10厚 0.01x17=0.17KN/m24.62KN/m2活荷载标准值 2.0KN/m2㎡荷载设计值: 8.4KN/m22.卫生间楼面(98J1楼14改)：铺地砖楼面地砖面层： 19.8x0.01=0.2水泥砂浆: 20x0.04=0.8水泥焦渣: 17x0.06=1.022.02KN/m2现浇板100厚 2.5 KN/m2板下抹灰10厚 0.01x17=0.17KN/m24.7KN/m2活荷载标准值 2.0KN/m2荷载设计值: 8.44KN/m23.屋面：恒荷载标准值屋面作法架空板(494X494X35) 25X0.04=1砖墩 19X0.12X0.12X0.18X4/1=0.2防水层 0.4 20厚找平层 20X0.02=0.4找坡及保温层 8X0.24=1.923.92KN/m2现浇板80厚 2.00 KN/m2保温作法 0.2KN/m26.12KN/m2活荷载标准值 0.50KN/m2荷载设计值: 8.75KN/m24.阳台：恒荷载标准值阳台铺地砖楼面作法：地砖面层： 19.8x0.01=0.2水泥砂浆: 20x0.02=0.4水泥焦渣: 17x0.03=0.511.11KN/m2现浇板80厚 2.0KN/m2板下抹灰10厚 0.01x17=0.17KN/m23.28N/m2活荷载标准值 2.5KN/m2荷载设计值: 7.44KN/m2四、构件计算:（一）、梁计算:L1: bxh=120x300q=7.84x1.98x2+0.12x0.3x25x1.2+2.86x2.5x1.2=41KN/mM1=41x1.82/8=17KN-m As=243mm2 选用2Ф18V=41x1.8/2=37KN 选用φ6@150L2: bxh=200x300q=8.44x2.4/2+7.78x2.1/2+0.2x0.3x25x1.2+2.86x2.8x1.2=30KN/mp=2.86x2.8x2.4x1.2/2=12KNM1=30x3.052/8+12x3.05/4=44KN-m As=698mm2 选用3Ф18V=30x3.05/2+12/2=52KN 选用φ8@150L3: bxh=240x300q=7.78x1.8/4+8.4x3.5/2+0.24x0.3x25x1.2=21KN/m M1=21x1.82/8=8.5KN-m As=109mm2 选用3Ф14(地下室:370x220, As=158mm2 选用3Ф14)V=21x1.8/2=19KN 选用φ6@150L4: bxh=240x320q=7.78x2.95/4+8.62x5.1/3+0.24x0.32x25x1.2=23KN/m M1=23x2.952/8=25KN-m As=312mm2 选用3Ф18V=23x2.95/2=34KN 选用φ8@150（二）、楼梯计算:9x280+280=2800 10x175=1750 tga=1750/2520=0.69 cosa=0.82恒载：踏步自重：1/2x0.28x0.175/0.28x25=2.2KN/m2斜板自重：0.1/0.82x25=3.05 KN/m2抹面：(0.28+0.175)/0.28x0.02x25=0.81 KN/m2抹灰：20x0.02/0.82=0.48 KN/m2总计： 6.54 KN/m2活载： 3.5 KN/m2合计： 12.75KN/m2M=12.75x2.82/10=10KN-m 板厚100,As=643mm2 选用ф10@110TLA:q=12.75x2.8/2+8x1+0.24x0.3x25x1.2=28KN/m bxh=240x300M=28x2.62/8=23.7KN-m As=310mm2 选用3Ф16V=28x2.6/2=36.4KN 选用φ8@150（三）、砖混基础计算:地质报告采用采用夯实水泥土桩进行地基处理,要求处理后fak>160Kpa 基础埋置深度:1.0米,基底座于第②层粉质粘土层上.地基承载力修正值：160+1.0x18x(1.0-0.5)=169Kpa从地质报告分析，持力层之下无软弱下卧层.考虑基础纵横交叉处基底面积重迭，基础宽度适当放大.基础荷载见附页.1轴荷载:Q=273KN/mB=273/(169-20x1.75)=2.04m 取B=2.4m.F=273/2.4=114kpal0=(2.4-0.36)/2=1.02m Fl02/2=114x1.022/2=59KN.m基础高度450mm, As=536mm2选用Ф12@150.2轴荷载:Q=309KN/mB=309/(169-20x1.0)=2.07m 取B=2.7mF=309/2.7=126.3kpal0=(2.8-0.36)/2=1.22m Fl02/2=126.3x1.222/2=94KN.m 基础高度450mm, As=850mm2选用Ф12@120.3轴荷载:Q=332 KN/mB=332/(169-20x1.0)=2.23m 取B=2.6mF=332/2.6=123kpal0=(2.6-0.36)/2=1.12m Fl02/2=123x1.122/2=78KN.m基础高度450mm, As=617mm2选用Ф12@140.4轴荷载:Q=362KN/mB=362/(169-20x1.0)=2.43m 取B=3mF=387/3=129kpal0=(3-0.36)/2=1.32m Fl02/2=129x1.322/2=112KN.m 基础高度450mm, As=1015mm2选用Ф14@130. 7.8轴荷载:Q=291 KN/mB=291/(169-20x1.0)=1.95m 取B=2.4mF=294/2.4=123kpal0=(2.4-0.36)/2=1.02m Fl02/2=123x1.022/2=64KN.m 基础高度450mm, As=504mm2选用Ф12@150.9轴荷载:Q=(332+382)/2=357KN/mB=357/(169-20x1.0)=2.4m 取B=2.9mF=367/2.9=126.6kpal0=(2.9-0.36)/2=1.27m Fl02/2=126.6x1.272/2=110KN.m 基础高度450mm, As=853mm2选用Ф12@120.10轴荷载:Q=359 KN/mB=359/(169-20x1.0)=2.41m 取B=2.7mF=342/2.7=126.7kpal0=(2.7-0.36)/2=1.17m Fl02/2=126.7x1.172/2=87KN.m 基础高度450mm, As=722mm2选用Ф12@120.11轴荷载:Q=377 KN/mB=377/(169-20x1.0)=2.53m 取B=3mF=377/3=125kpal0=(3-0.36)/2=1.32m Fl02/2=132x1.322/2=115KN.m基础高度450mm, As=1039mm2选用Ф14@120.A轴荷载:Q=339 KN/mB=339/(169-20x1.75)=2.53m 取B=2.9mF=352/2.9=122kpal0=(2.9-0.36)/2=1.27m Fl02/2=122x1.272/2=98KN.m基础高度450mm, As=779mm2选用Ф14@130.B.C轴荷载:Q=270KN/mB=270/(169-20x1.0)=1.81m 取B=2.1mF=260/2.1=124kpal0=(2.1-0.36)/2=0.87m Fl02/2=124x0.872/2=47KN.m基础高度450mm, As=369mm2选用Ф12@180.D.E轴荷载:Q=276 KN/mB=276/(169-20x1.75)=2.06m 取B=2.4mF=273/2.4=114kpal0=(2.4-0.36)/2=1.02m Fl02/2=114x1.022/2=59KN.m基础高度450mm, As=536mm2选用Ф12@150.E轴外侧240墙荷载:Q=233 KN/mB=233/(169-20x2.5)=1.96m 取B=2.2mF=266/2.2=121kpal0=(2.2-0.24)/2=0.98m Fl02/2=121x0.982/2=58KN.m基础高度450mm, As=456mm2选用Ф12@150.B,1/B联合基础:B=2.1x2=4.2F=(245x2)/4.2=116.7kpal0=1.2-0.18=1.02mM1=Fl02/2=116.7x1.022/2=61KN.m基础高度450mm, As=548mm2选用Ф12@150.M2=FL2/8=116.7x1.82/8=47KN.m基础高度450mm, As=427mm2选用Ф12@150.（四）、楼板配筋计算、裂缝验算，砌体抗震验算、受压验算见附页。
