钢筋混凝土与砌体结构课程设计(单向板肋梁楼盖)计算书

钢筋混凝土肋梁楼盖计算书姓名学号时间1、B1，B2板的截面尺寸和配筋（按塑性方法计算）板厚按不验算刚度的条件取为h≥ll=2500=83.3mmmm工业厂房楼面最小厚度为70mm<83.3mm，由于此例中楼面荷载较大，故取h=100mm。

次梁L1高度为h=�118~112�ll=�118~112�×6000=333.3~500mm 取L1高度为h=450mm宽度为b=�13~12�ℎ=�13~12�×450=150~225mm取L1高度为b=200mm①荷载计算包括永久荷载与可变荷载的计算，因自重比可变荷载小得多，故不考虑由永久荷载效应控制的组合设计值。

永久荷载g 100厚板自重 1.2×0.1×25=3kN/m240厚地面抹面 1.2×0.04×20=0.96kN/m215厚天棚抹灰 1.2×0.015×17=0.31kN/m2g=4.27kN/m2可变荷载p 1.3×6=7.8kN/m2p=7.8kN/m2合计g+p=12.07kN/m2②合力计算取1m板宽作为计算单元，则各跨的计算跨度如下。

中间跨l=ll0=2.5−0.2=2.3mm边跨：l=ll0+ℎ2=2.5−0.25−0.22+0.082=2.19mml=ll0+aa2=2.5−0.25−0.22+0.122=2.21mm取较小值l=2.19m，则边跨与中间跨的计算跨度相差2.3−2.19×100%=4.8%<10%因此可按等跨连续板计算内力，板的几何尺寸和计算简图见下图。

B1、B2板内力计算截面边跨跨中第一内支座中间跨中中间支座计算跨度/m 2.19 2.3 2.3 2.3弯矩系数1/11 -1/11 1/16 -1/14弯矩/kNm 5.263 -5.805 3.991 -4.561③截面配筋计算取板的有效高度为ℎ0=100−20=80mmmm，各截面配筋见下表。

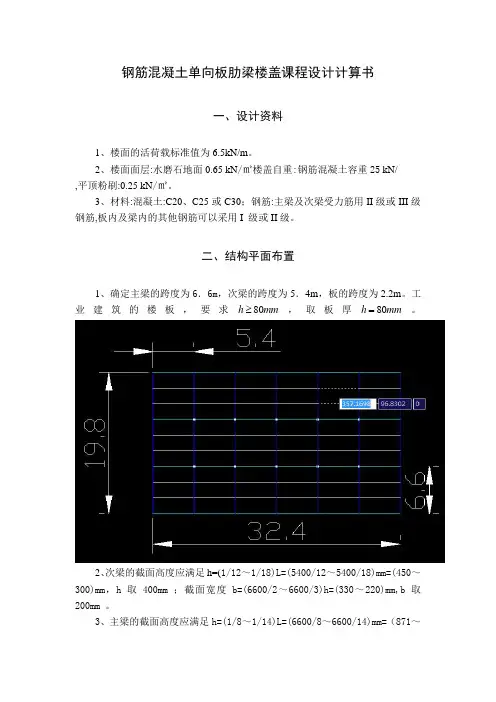

钢筋混凝土单向板肋梁楼盖课程设计计算书一、设计资料1、楼面的活荷载标准值为6.5kN/m。

2、楼面面层:水磨石地面0.65 kN/㎡楼盖自重:钢筋混凝土容重25 kN/,平顶粉刷:0.25 kN/㎡。

3、材料:混凝土:C20、C25或C30；钢筋:主梁及次梁受力筋用II级或III级钢筋,板内及梁内的其他钢筋可以采用I 级或II级。

二、结构平面布置1、确定主梁的跨度为6．6m，次梁的跨度为5．4m，板的跨度为2.2m。

工业建筑的楼板，要求mmh80=。

h80≥，取板厚mm2、次梁的截面高度应满足h=(1/12～1/18)L=(5400/12～5400/18)mm=(450～300)mm，h取400mm ；截面宽度b=(6600/2～6600/3)h=(330～220)mm,b取200mm 。

3、主梁的截面高度应满足h=(1/8～1/14)L=(6600/8～6600/14)mm=（871～471）mm ，h 取600mm ；截面宽度b=(1/2～1/3)h=(5400/2～5400/3)mm ,b取200mm。

位于次梁内跨上的板带，其内区格四周与梁整体连接，故其中间跨的跨中截面(2M 、3M )和中间支座(c M )计算弯矩可以减少20%，其他截面则不予以减少。

四、次梁设计（按塑性内力重分布计算）由n l q g V )(+=β可计算出A V 、Bl V 、Br V 、c V ，计算结果如表所示次梁跨中按T 形截面计算，T 形截面的翼缘宽度'f b ，按bf ≤1/3L=1/3X5200=1733mm ＜b+So=200+2150=2350mm ,故取'f b =1733mm ;梁高:400㎝ ho=400-35=365㎝, 翼缘厚：mm h f 80'=。

'10c f f b h α(ho-h`f /2)=1.0X11．9X1733X80X(365-80/2)==536．1902kN ﹒m ＞(66.33KN ,43.57KN )2)、钢筋截面计算如下：5、根据计算结果和构造要求，绘制次梁配筋示意图。

钢筋混凝土单向板肋梁楼盖设计计算书1、楼盖梁格布置及截面尺寸确定确定主梁的跨度为5.7m ，次梁的跨度为5.7m ，主梁每跨内布置两根次梁，板的跨度为5.7/3=1.9m ，5.7/1.9=3，因此按单向板设计。

按高跨比条件要求板的厚度h ≥l/30=1900/30=63.3㎜，对工业建筑的楼板，要求h ≥70㎜，所以板厚取h=80㎜。

次梁截面高度应满足(1/18 ~ 1/12)l=(1/18 ~ 1/12)×5700=316.7 ~475mm ，取h=400mm ，截面宽b=(1/3 ~ 1/2)h=(1/3 ~ 1/2) ×400=133.3 ~200mm ，取b=200mm 。

主梁截面高度应满足h=(1/12 ~ 1/8 )l=(1/12 ~ 1/8) ×5700=475~712.5mm,取h=650mm ，截面宽度b=(1/3 ~ 1/2)h=(1/3 ~ 1/2) ×650=217 ~ 325mm,取b=300mm 。

2、 板的设计——按考虑塑性内力重分布设计（1）、荷载计算 恒荷载标准值20mm 厚水泥沙浆面层：0.02 ×20=0.4 KN/㎡ 80mm 厚钢筋混凝土板：0.08×25=2.0 KN/㎡15mm 厚混合沙浆天棚抹灰：0.015×17=0.255 KN/㎡小计 2.655 KN/㎡活荷载标准值： 9.0 KN/㎡永久荷载分项系数取 1.2，因为是工业建筑楼盖且楼面活荷载标准值大于2kN/m 0.4，板厚80mm,ho=80-20=60mm,b=1000mm,C30混凝土，a1=1.0,fc=14.3 N / mm 2，HPB300钢筋，fy =270 N / mm 2。

板的配筋计算过程见下表。

8@200 8/10@200 10@200 8@200 8@200（1）荷载设计值：恒荷载设计值板传来的荷载：3.186×1.9=6.05KN/m次梁自重：0.2×（0.4-0.08）×25×1.2=1.92 KN/m次梁粉刷： 2×0.015×（0.4-0.08）×17×1.2=0.1958KN/m小计g=8.17 KN/m活荷载设计值： q=11.7×1.9=22.23KN/m荷载总设计值： q+g=30.4 KN/m（2）、计算简图由次梁实际结构图可知，次梁在墙上的支承长度为a=240mm，主梁宽度为b=300mm。

单向板肋梁楼盖设计计算书1、设计资料(1) 楼面做法：钢筋混凝土现浇板；20mm水泥砂浆粉刷；天花板15mm石灰砂浆抹灰；(2) 材料：混凝土强度等级C25；梁内受力纵筋为HRB335,其他为HPB235 钢筋。

2、楼盖的结构平面布置主梁沿横向布置，次梁沿纵向布置。

主梁的跨度为7.0m、6.9m、7.0m、次梁的跨度为6.0m,主梁每跨内布置两根次梁，板的跨度为2.3m。

d/ l oi=6.O/2.3=2.61,因为2<2.61<3,所以按单向板设计，但适当增加沿长跨方向的分布钢筋，以承担长跨方向的弯矩。

按跨高比条件,要求板厚h之300/40=58mm ,对工业建筑的楼盖板,要求h為0mm ,但考虑荷载较大，取板厚h=80mm 。

次梁截面高度应满足h=l 0/18~l °/12=6000/18~6000/12=333~500mm ,考虑到楼面活荷载比较大,取h=500mm。

截面宽度取为b=200mm。

主梁截面高度应满足h= 1。

/15~1 J10=7000/15~7000/10=467~700mm ,取h=650mm。

截面宽度取为b=300mm。

楼盖结构平面布置图见图2。

0.02X 20=0.4 kN/m 2 0.08X 25=2.0 kN/m 20.015 X17=0.255 kN/m2小计2.655 kN/m 2 板的活荷载标准值：5.5 kN/m 2恒荷载分项系数取1.2;因楼面活载标准值大于4.0kN/m 2,且为工业建筑，故活荷 载分项系数取1.3。

于是板的3、板的设计 (1)荷载计算 板的恒荷载标准值： 20mm 水泥砂浆 80mm 钢筋混凝土板 15mm 水泥砂浆图2楼盖结构平面布置图恒荷载设计值g= 2.655 x l.2=3.186kN/m 2活荷载设计值q= 5.50 x l.3=7.7kN/m 2荷载总设计值g+q=3.186+7.7=10.886 kN/m 2,近似取为g+q=10.89 kN/m 2 (2) 计算简图现浇板在墙上的支承长度不小于100mm，取板在墙上的支承长度为120mm。

钢筋混凝土单向板肋梁楼盖课程设计计算书(总14页) -CAL-FENGHAL-(YICAI)-Company One 1■CAL-本页仅作为文档封面.使用请直接删除设计题目:钢筋混凝土单向板肋梁楼盖专业层次班级土木工程淮阴工学院混凝土结构基本原理实训课程课程名称：混凝土结构基本原理1131401127何卫忠2 0 16年1月钢筋混凝土单向板肋梁楼盖课程设计计算书1、设计资料1.1、楼面的活荷载标准值为6. OkN/m21. 2＞楼面面层用20mm I1?水泥砂浆抹面(y = 20KN/〃F),板底及梁用15mm 17石灰砂浆抹底(y = \1 KN /,梁板天花板混合砂浆抹灰15mm.1.3、材料选用：⑴、混凝土：C30(2)、钢筋：主梁及次梁受力筋用||级钢筋，板内及梁内的其它钢筋可以采用|级。

2、平面结构布置:2.1.确定主梁的跨度为6・0加,次梁的跨度为5・7g主梁每跨内布置两根次梁•板的跨度为2.0/»o楼盖结构布置图如下:p：II II ______ L _________ L… 一 77 ---- r ---------------- 「一一 II IIt i 11—— —1 — — — —1 — — — I ：H II」L== = =:r>-2:P ；1卜\\j Q5$楼面面层用20mm 厚水泥砂浆抹面0.02x20 = 0.480mm钢筋混0.08x25 = 2.0 kN / m2.2、 按高跨比条件，当h>±l = 50mm 时，满足刚度要求，可不验算挠度口对于工业建筑的楼盖 40板，要求hM80mm,取板厚h = 80mm2.3、 次梁的截面高度应满足 h 二（丄 ~ 2）L 二（317~475）mm,取 h 二 400mm 。

则 b 二（；~£）h 二121823（133 ~ 200）mm,取 b 二 200mm 。

2.4、 主梁的截面高度应该满足h 二（£ ~右儿二（429~750）mm,取h = 600mm c 则b 二（+ ~*）h 二 （200 ~ 300）mm,取 b 二 250mm o3、板的设计（按塑性内力重分布计算）：3.1、荷载计算：板的恒荷载标准值： 取lm 宽板带计算：1 IJ I / »1C0> IJ JI I ©H」L ==二二二 Jill___ll 川一 F? ii 」 ----楼盖结构布置图0.015x17 = 0.255 kN / m 15mm板底混合砂浆恒载:g k = 2.655 kN / m活载:q k = 6x 1 = 6 kN / m恒荷载分项系数取1.2 ；因为工业建筑楼盖且楼面活荷载标准值大于MkN/m,所以活荷载分项系数取1.3。

钢筋混凝土单向板肋梁楼盖课程设计《混凝土结构设计原理课程设计》计算书一、设计资料1、建筑尺寸：纵向跨度L1=2160mm,横向跨度L2=2400mm。

柱截面尺寸：400mm×400mm。

2、楼面做法：水磨石面层，钢筋混凝土现浇板，20mm石灰沙浆抹底。

3、资料：混凝土强度等级为C30，梁、板受力钢筋采纳 HRB400级钢筋，梁箍筋、板构造筋采纳HRB335级钢筋。

4、荷载：钢筋混凝土重度 25KN/m3，舞厅标准值，恒荷载分项系数为，活荷载分项系数为。

二、楼盖的结构平面部署主梁沿横向部署，次梁沿纵向部署。

主梁的跨度为，次梁的跨度为6m，主梁每跨内部署两根次梁，板的跨度为，l02/l01=6/1.8=3.3>３，故按单向板设计。

按跨高比条件，要求板厚h≥1800/40=45mm，对跨度大于等于 1500mm，民用建筑楼板，h≥60mm，故取板厚h=60mm。

次梁截面高度应知足h=l0/18~l0/12=6000/18~6000/12=333~500mm。

故截面高度取为h=450mm，截面宽度b=(1/3~1/2)h=150~225mm，故取b为b=200mm。

主梁的截面高度应知足h=l0/15~l0/10=5400/15~5400/10=360~540mm，取h=500mm。

截面宽度b=(1/3~1/2)h=167~250mm，故取b为=250mm。

楼盖建筑平面及楼盖结构部署平面图见附图1、附图2。

三、板的设计（按塑性内力重散布计算）如楼盖结构部署平面图轴线①～②、④～⑤的板属于端区格单向板；轴线②～④的板属于中间区格单元板。

1、荷载计算板的永远荷载标准值：水磨石面层260mm钢筋混凝土板×m220mm石灰沙浆×kN/m2小计2板的可变荷载标准值m21钢筋混凝土单向板肋梁楼盖课程设计永远荷载设计值×kN/m2可变荷载设计值2×m荷载总设计值g＋2近似取为22、计算简图次梁截面为200mm×450mm，现浇板在墙上的支承长度不小于120mm，取板在墙上的支承长度为120mm。

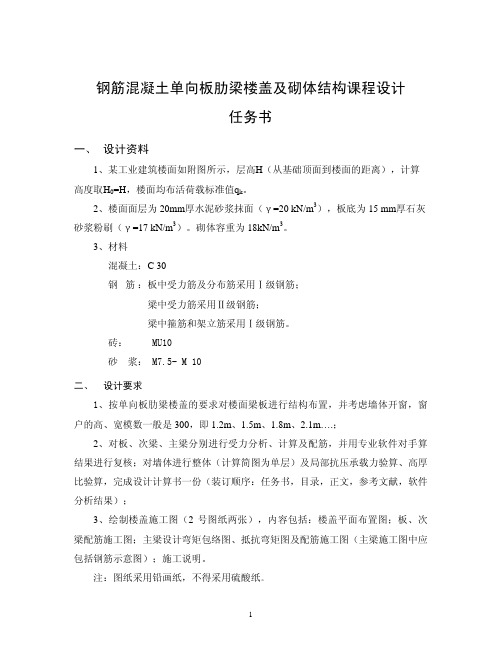

1 钢筋混泥凝土单向板肋梁楼盖课程设计任务书一、设计目的通过本课程的设计试件，使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤，培养其独立完成设计和解决问题的能力，提高绘图能力。

二、设计资料1、工程概况：某内框架结构工业仓库，二层建筑平面图如下图所示（楼面标高4.00m），墙厚370mm，混凝土柱400 400mm。

板伸入墙内120mm，次梁伸入墙240mm，主梁伸入墙内370mm。

房屋的安全等级为二级，拟采用钢筋混凝土现浇单向板肋形楼盖。

图1 梁板结构平面布置2、楼面构造层做法：20mm 厚石灰砂浆粉刷，30mm 厚水磨石楼面（标准值0.65kN/m 2）。

3、活荷载：标准值为7.5 kN/m 2。

4、恒载分项系数为1.2；活荷载分项系数为1.3。

5、材料选用：混凝土 采用C25（2/9.11mm N f c =，2/27.1mm N f t =） 钢筋 梁中受力主筋采用HRB400级（2/360mm N f y =） 其余采用HPB235级（2/210mm N f y =） 三、设计内容1、确定结构平面布置图：柱网、主梁、次梁及板的布置2、板的设计（按塑性理论）3、次梁设计（按塑性理论）4、主梁设计（按弹性理论）5、绘制结构施工图，包括： （1）、结构平面布置图 （2）、板、次梁、主梁的配筋图 （3）、主梁弯矩包络图及抵抗弯矩图 （4）、设计说明 （5）、次梁钢筋材料表 四、成果要求1、课程设计在1周内完成。

2、计算书必须统一格式，并用钢笔抄写清楚（或打印）。

计算书（施工图）装订顺序：封面、评语页、目录、任务书、设计说明、计算书正文和施工图。

3、施工图统一为A3图纸。

要求图面布局均匀、比例适当、线条流畅、整洁美观，严格按照建筑制图标准作图。

4、在完成上述设计任务后方可参加设计答辩及成绩评定。

五、参考资料1、《混凝土结构设计》，梁兴文主编，中国建筑工业出版社2、GB50010-2002，《混凝土结构设计规范》3、GB50009-2001，《建筑荷载设计规范》2 设计说明1、经验算各截面的尺寸、最小配筋率均可满足要求。

钢筋混凝土单向板肋梁楼盖课程设计计算书一、引言钢筋混凝土单向板肋梁楼盖是建筑结构中常见的一种楼盖形式。

本文将以某一具体工程为例，对该楼盖的课程设计进行计算和分析。

通过设计计算书的编写，旨在展示课程设计的全过程，并详细说明计算的基本原理和步骤。

二、工程参数1. 楼盖平面尺寸：长L = 10m，宽B = 8m；2. 楼盖厚度：h = 0.2m；3. 混凝土强度等级：C30；4. 钢筋等级：HRB400；5. 楼盖荷载：活荷载为3.0kN/m²，自重荷载为7.0kN/m²；6. 楼盖跨度：L = 10m，取较小值；7. 楼盖支座条件：四周边界固定，支承条件良好。

三、荷载计算1. 活荷载计算：根据设计规范，活荷载按照规定的荷载系数计算，具体计算过程略。

2. 自重荷载计算：楼盖自重荷载按照混凝土和钢筋的单位体积质量计算，具体计算过程略。

四、截面设计1. 验算截面高度：根据楼盖跨度和设计荷载，采用梁的截面验算方法，计算出截面高度h'；2. 钢筋设计：根据截面高度h'，计算出截面内钢筋面积As和纵向受力钢筋的配筋率ρ；3. 截面构造：根据设计要求，确定截面的具体构造形式，如矩形截面、T形截面等。

五、受力计算1. 弯矩计算：根据楼盖的受力分析，计算出各个截面的弯矩和剪力；2. 剪力设计：根据截面的承载能力和设计要求，计算出截面的抗剪承载力，并进行验算。

六、截面验算1. 弯矩验算：根据截面的受力情况，计算出截面的抗弯承载力，并进行验算；2. 剪力验算：根据截面的受力情况，计算出截面的抗剪承载力，并进行验算；3. 钢筋验算：根据钢筋的受力情况，计算出钢筋的抗拉承载力，并进行验算。

七、构造设计1. 确定楼盖板的厚度和钢筋的布置形式；2. 设计楼盖板的梁和板之间的连接方式，保证楼盖的整体稳定性；3. 设计楼盖板的边缘构造，如挡水条、防水层等。

八、总结通过本次课程设计的计算和分析，我们得到了钢筋混凝土单向板肋梁楼盖的设计参数、荷载计算、截面设计、受力计算、截面验算和构造设计等相关内容。

钢筋混凝土单向板肋梁楼盖课程设计计算书姓名：学号：班级：指导教师：一、设计资料1、楼面的可变荷载标准值为24.5/kN m 。

2、楼面做法：：（1）、楼面面层：水磨石地面2/65.0m kN（2）、钢筋混凝土现浇板：钢筋混凝土容重3/25m kN =γ（3）、平顶粉刷：2/25.0m kN 3、材料选用：（1）、混凝土：C20或C30（2）、钢筋：主梁及次梁受力筋用HRB400级钢筋，板内及梁内的其它钢筋可以采用HRB335级。

二、楼盖的结构平面布置1、主梁沿横向布置，次梁沿纵向布置。

确定主梁的跨度为6.6m ，次梁的跨度为5.4m ，主梁每跨内布置两根次梁，板的跨度为6.6/3 2.2m =，0201/ 6.6/2.23l l ==因此按单项板设计。

2、按高跨比条件，要求板厚2200/3073h mm ≥=，对于工业建筑的楼板，要求mm h 70≥，取板厚mm h 80=。

3、次梁的截面高度应满足1154005400~~(300~450)12181812h L mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭，取450h mm =。

截面宽度取mm b 200=。

4、主梁的截面高度应该满足1166006600~~(440~660)8141510h L mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭，600h mm =。

截面宽度取mm b 300=。

三、板的设计（按塑性内力重分布计算）3.1 荷载计算水磨石地面 20.65/kN m 80mm 钢筋混凝土板 20.0825 2.0/kN m ⨯= 平顶粉刷 20.25/kN m小计 永久荷载：22.9/k g kN m =可变荷载：24.51 4.5/k q kN m =⨯=永久荷载分项系数取1.2；因为工业建筑楼板的楼面可变荷载标准值大于2/0.4m kN ，所以可变荷载分项系数取1.3。

于是板的荷载设计值：永久荷载设计值：22.9 1.2 3.48/g kN m =⨯= 可变荷载设计值：24.5 1.2 5.4/q kN m =⨯=荷载总设计值：28.88/g q kN m +=，近似取为29.0/g q kN m +=3.2 板的计算简图’图 1 板的支承布置图按塑性内力重分布设计。

钢筋混凝土与砌体结构课程设计(单向板肋梁楼盖)计算书-CAL-FENGHAI.-(YICAI)-Company One1钢筋混凝土结构与砌体结构课程设计学生姓名：学号：指导教师：所在学院：土木工程学院专业：工程造价2016年6月目录1 设计资料 (1)2 板的设计 (1)2.1 荷载 (2)2.2 内力计算 (3)2.3 截面承载力计算 (3)3 次梁设计 (4)3.1 荷载 (4)3.2 内力计算 (5)3.3 截面承载力计算 (6)4 主梁计算 (7)4.1 荷载 (7)4.2 内力计算 (8)4.3 截面承载力计算 (12)4.4 主梁吊筋计算 (14)参考文献 (14)多层工业厂房单向板肋梁楼盖1 设计资料某多层工业厂房设计使用年限为50年，安全等级为二级，环境类别为一类。

结构形式采用框架结构，其中梁柱线刚度比均大于3。

楼盖采用钢筋混凝土现浇单向板肋梁楼盖，厂房底层结构布置图见图1。

楼面做法、边梁、墙、及柱的位置关系见图2。

图1 底层结构布置图楼面活荷载标准值8kN/m2，楼面面层为20mm水泥砂浆，梁板的天棚抹灰为20mm厚混合砂浆。

材料选用混凝土：采用C30（f c=14.3 N/mm2）钢筋：梁的受力纵筋采用HRB335级钢筋（f y=300 N/mm2），其余采用=270 N/mm2）。

HRB300级钢筋（fy2 板的设计板按塑性内力重分布方法设计。

按刚度条件板厚要图2 节点详图求取h=L/30=2000/30≈67mm ，工业厂房楼面最小厚度为70mm ，取板厚h=80mm 。

取次梁截面高度h=450mm （L/18=6000/18=333mm ～L/12=6000/12=500mm ）,截面宽度b=200mm(h/2.5=450/2.5=180mm ～h/2=450/2=225mm)，主梁和次梁采用HRB335级，其余均采用HPB300级钢筋；板的L 2/L 1=6000/2000=3，宜按单向板设计。

钢筋混凝土单向板肋梁楼盖及砌体结构课程设计任务书一、设计资料1、某工业建筑楼面如附图所示，层高H（从基础顶面到楼面的距离），计算高度取H0=H，楼面均布活荷载标准值q k。

2、楼面面层为20mm厚水泥砂浆抹面（γ=20 kN/m3），板底为15 mm厚石灰砂浆粉刷（γ=17 kN/m3）。

砌体容重为18kN/m3。

3、材料混凝土：C 30钢筋：板中受力筋及分布筋采用Ⅰ级钢筋；梁中受力筋采用Ⅱ级钢筋；梁中箍筋和架立筋采用Ⅰ级钢筋。

砖： MU10砂 浆： M7.5- M 10二、设计要求1、按单向板肋梁楼盖的要求对楼面梁板进行结构布置，并考虑墙体开窗，窗户的高、宽模数一般是300，即1.2m、1.5m、1.8m、2.1m….；2、对板、次梁、主梁分别进行受力分析、计算及配筋，并用专业软件对手算结果进行复核；对墙体进行整体（计算简图为单层）及局部抗压承载力验算、高厚比验算，完成设计计算书一份（装订顺序：任务书，目录，正文，参考文献，软件分析结果）；3、绘制楼盖施工图（2号图纸两张），内容包括：楼盖平面布置图；板、次梁配筋施工图；主梁设计弯矩包络图、抵抗弯矩图及配筋施工图（主梁施工图中应包括钢筋示意图）；施工说明。

注：图纸采用铅画纸，不得采用硫酸纸。

三、分组楼盖平面尺寸如附图，具体尺寸按下面分组：1～10号： A=25米，B=21米, q k=5KN/m2，层高H=5m；11～20号：A=27米，B=20米, q k=6KN/m2，层高H=5.5m ；21～号：A=30米，B=19 .8米, q k=5KN/m2，层高H=5m；31～： A=30米，B=21米, q k=6KN/m2。

层高H=5.5m注：以上分组号均为专业方向的序号。

四、参考资料1、混凝土结构设计规范（GB50010-2002）；2、建筑结构荷载规范（GB50009-2001）；3、砌体结构设计规范（GB50003-2001）;4、相关课本五、附图。
