1 自动反冲洗过滤器工作原理全自动自清洗过滤器工作原理（一）水由入口进入，首先经过粗滤网滤掉较大颗粒的杂质，然后到达细滤网。
在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了一个压差。
当过滤器的压差达到预设值时，将开始自动清洗过程，此间净水供应不断流，清洗阀打开，清洗室及吸污器内水压大幅度下降，通过滤筒与吸污管的压力差，吸污管与清洗室之间通过吸嘴产生一个吸力，形成一个吸污过程。
同时，电力马达带动吸污管沿轴向做螺旋运动。
吸污器轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。
整个冲洗过程只需数十秒钟。
排污阀在清洗结束时关闭。
过滤器开始准备下一个冲洗周期。
全自动自清洗过滤器工作原理（二）待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。
通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。
设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作。
全自动自清洗过滤器工作原理（三）水由进水口进入过滤器，首先经过粗滤芯组件滤掉较大颗粒的杂质，然后到达细滤网，通过细滤网滤除细小颗粒的杂质后，清水由出水口排出。
在过滤过程中，细滤网的内层杂质逐渐堆积，它的内外两侧就形成了一个压差。
当这个压差达到预设值时，将开始自动清洗过程：排污阀打开，主管组件的水力马达室和水力缸释放压力并将水排出；水力马达室及吸污管内的压力大幅下降，由于负压作用，通过吸嘴吸取细滤网内壁的污物，由水力马达流入水力马达室，由排污阀排出，形成一个吸污过程。
当水流经水力马达时，带动吸污管进行旋转，由水力缸活塞带动吸污管作轴向运动，吸污器组件通过轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。
一、产品概述UTS型全自动自清洗过滤器采用水力驱动，清洗方式简单，该设备通过监测进出水口压差变化或定时方式对滤筒进行自动清洗排污，可实现过滤、清洗状态之间的自动切换，实现在线不停机清洗排污，确保系统的连续供水。
UTS型全自动自清洗过滤器过滤面积大，两次清洗排污的时间间隔长，排污耗水量极少，不超过总流量的1%。
该设备高智能自动化，压差值、时间值均为可调。
参数选定后，设备实现自动启停，无须专人值班，可实现全自动操作；同时全自动自清洗过滤器还具有手动控制功能，使用方便。
该设备拆卸、安装、维护简便，操作简单，无需专业人员进行操作。
产品图(见图1):图1______________________________________________________________________________________________UTS型全自动自清洗过滤器进行清洗排污有三种控制方式：压差控制、定时与压差组合控制，手动控制。
上述三种控制方式互锁。
压差控制：控制系统实时将系统压差与用户设定的压差相比较，当系统压差小于设定压差时，过滤器进行过滤；当系统压差超过设定压差时，过滤器进行清洗排污。
定时与压差组合控制：用户根据实际工况自行设置过滤时间和清洗排污时间。
同时，控制系统实时将系统压差与用户设定的压差相比较。
控制系统可根据设定的循环时间和收到的压差信号进行清洗排污，以收到的信号的先后为序。
手动控制：当UTS型全自动自清洗过滤器处于手动控制状态时，全自动自清洗过滤器进行一次清洗排污。
二、产品使用范围UTS型全自动自清洗过滤器广泛适用于循环或非循环冷却水系统、热交换系统、中央空调系统、集中供暖系统、热水锅炉系统等，分别用来保护冷却设备、热交换装置、空调器、锅炉等。
可对各种水源进行过滤，去除沙子、藻类、有机物等。
可对各种行业的循环水进行过滤，还可对市政工程废水进行过滤。
该设备适用行业面广，包括建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业。
全自动反冲洗过滤器说明书北京筑恒科技有限公司目录1.概述2.应用条件3.外形结构4.安装步骤及要求5.运行操作6.设备特点7.产品使用领域8.注意事项9.保修说明一、设备概述全自动反冲洗过滤器采用机电一体化的设计、物理场处理的方式、阻力小、流量大、运行管理、费用极底、操作简单、维护方便。
全自动反冲洗过滤器在自主研发生产原创的第一代全自动过滤器基础上，经历九代的技术改进和科技创新研制的第十代全自动过滤器，获得了国家发明专利。
克服了原有设备正常运行及排污两个过程相对独立，无法实现不间断运行的问题。
实现了反洗、排污和正常运行同时进行，即设备运行过程中保持全流量过滤，真正实现了设备的全自动无人值守，是各水系统处理的最佳选择。
二、应用条件1、系统水质酸碱性PH>6.5总碱度<700mg/l (CaCO3计)总硬度+总碱度<800mg/l (CaCO3计)2水温：<0-90℃（流经水处理器的水温）3水压<1.0MPA （特殊可制造<2.5MPA）4浓缩倍率<3.5（指循环冷却水系统）5环境条件温度5℃-45℃湿度<90%（20℃以下）三、外形结构四、安装步骤及要求：1．打开包装箱，检查装箱设备型号与购物合同设备型号是否相符，装箱附件于清单是否一致，检查设备外观是否有损坏，如检查无异常，在进行安装。
2．将设备吊装到安装位置，吊装是严禁抓吊主机发射极部位，严禁碰撞控制器。
3.设备定位后将设备主机取下再焊接备用法兰，严禁定位后直接带主机焊接备用法兰，直接焊接有可能造成设备的永久损坏。
4.焊接完毕，待焊缝冷却后，再安装设备主机，安装时注意将控制器指示面板面向易于观察的方向。
5.设备主机安装完毕后，连接380 V，50HZ供电电源即可，用户电源插座控制器应小于1.50米。
6.本设备安装具体操作及验收要求按照《采暖与卫生工程施工及验收规范》（GB242-82）有关规定执行。

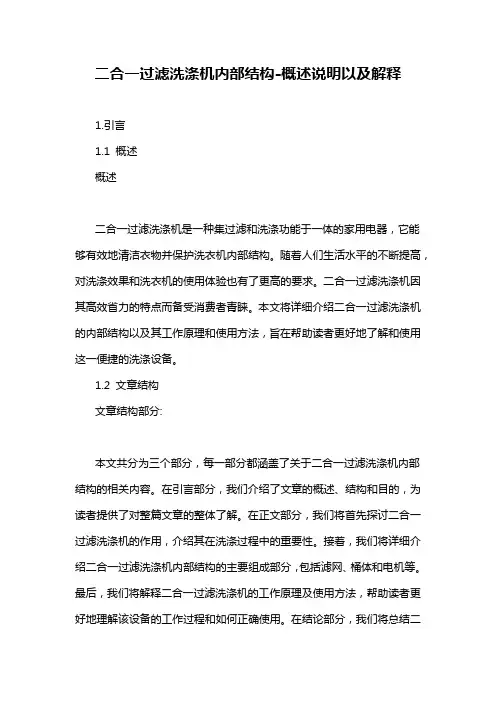

二合一过滤洗涤机内部结构-概述说明以及解释1.引言1.1 概述概述二合一过滤洗涤机是一种集过滤和洗涤功能于一体的家用电器，它能够有效地清洁衣物并保护洗衣机内部结构。
随着人们生活水平的不断提高，对洗涤效果和洗衣机的使用体验也有了更高的要求。
二合一过滤洗涤机因其高效省力的特点而备受消费者青睐。
本文将详细介绍二合一过滤洗涤机的内部结构以及其工作原理和使用方法，旨在帮助读者更好地了解和使用这一便捷的洗涤设备。
1.2 文章结构文章结构部分:本文共分为三个部分，每一部分都涵盖了关于二合一过滤洗涤机内部结构的相关内容。
在引言部分，我们介绍了文章的概述、结构和目的，为读者提供了对整篇文章的整体了解。
在正文部分，我们将首先探讨二合一过滤洗涤机的作用，介绍其在洗涤过程中的重要性。
接着，我们将详细介绍二合一过滤洗涤机内部结构的主要组成部分，包括滤网、桶体和电机等。
最后，我们将解释二合一过滤洗涤机的工作原理及使用方法，帮助读者更好地理解该设备的工作过程和如何正确使用。
在结论部分，我们将总结二合一过滤洗涤机的优势，提出在使用过程中需要注意的问题，并展望未来该领域的发展方向，为读者提供了对未来发展趋势的展望。
整篇文章将全面展现二合一过滤洗涤机的内部结构及其在洗涤过程中的重要作用，希望能为读者带来有益的信息和启发。
1.3 目的本文旨在深入探讨二合一过滤洗涤机的内部结构，分析其主要组成部分、工作原理及使用方法，从而帮助读者更加全面了解这种先进的洗涤设备。
通过详细介绍二合一过滤洗涤机的优势和使用注意事项，希望能够引起人们对这种洗涤机的关注，推动其在家庭和工业洗涤领域的广泛应用。
同时，展望未来的发展方向，探讨二合一过滤洗涤机在环保、节能和智能化方面的潜力，为洗涤设备的发展提供新的思路和方向。
通过本文的介绍，读者将更加深入了解二合一过滤洗涤机的特点和优势，为其选择和使用提供参考和指导。
2.正文2.1 二合一过滤洗涤机的作用二合一过滤洗涤机是一种集过滤和洗涤功能于一体的家用电器，其主要作用是在洗涤过程中同时进行污水过滤和新鲜水补充，以确保洗涤效果和节约用水。
全自动过滤器主要特点1、独创的滤壳整体成型、加工技术，避免钢制滤壳焊接造成的各种滴漏；高强度球墨铸铁材料防腐性能极佳，延长了产品的使用寿命；2、自动过滤器专有的滤芯设计制造技术，高精度滤芯永不磨损；3、全自动过滤器可靠的智能化控制，过滤、清洗、排污自动化运行，实现无人看守，给水不间断；4、全自动过滤器器领先的产品结构功能设计，结构紧凑，过滤面积大，纳污量高，管路压损小，电源能耗低；5、全自动过滤器优化的控制方式设计，反洗时间短，排污耗水量少，节约水资源；6、产品线覆盖各流量及精度范围，多种结构形式，适应用户复杂工况；7、全自动过滤器，操作简便，免维护，寿命长。
各参数可按实际工况进行调整全自动过滤器功能作用全自动过滤器主要用于净化水用途，特别是对水质要求较高的微滤领域，全自动过滤器要功能可去除水中泥沙、粘土、铁锈、悬浮物、藻类、生物粘泥、腐蚀产物、大分子细菌、有机物及其它微小颗粒等杂质，达到水质净化的目的。
全自动过滤器技术特点1、全自动过滤器过滤精度高，出水水质稳定。
2、通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，3、，全自动过滤器控制系统反应灵敏，运行精确，可以根据不同水源和过滤精度4、清洗高效、彻底，系统可恢复性强，滤网可终身使用，无需更换。
5、全自动过滤器反冲洗的同时不中断正常产水，连续运行，稳定可靠。
6、反冲洗历时短，反洗水耗仅为正常产水量的0.001～0.002%，省水、省电，7、全自动过滤器结构设计紧凑合理，占地面积小，安装移动灵活方便。
8、设备易损件少，无耗材，运行维护费用低，操作管理简单。
9、全自动过滤器应用领域广，可适用不同原水水质和用水要求。
全自动过滤器清洗工作原理：1、全自动过滤器清洗定时反冲洗排污定时清洗排污，可设定时间为2-24小时动作。
，当定时时间到，电动执行器打开排污阀，过滤器进行排污30-60秒，然后电动执行器将转向蝶阀旋转90°至阻挡滤筒位，改变水流途径，进行反冲洗排污30-60秒。
全自动反冲洗过滤器说明书新HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】全自动反冲洗过滤器说明书北京筑恒科技有限公司目录1.概述2.应用条件3.外形结构4.安装步骤及要求5.运行操作6.设备特点7.产品使用领域8.注意事项9.保修说明一、设备概述全自动反冲洗过滤器采用机电一体化的设计、物理场处理的方式、阻力小、流量大、运行管理、费用极底、操作简单、维护方便。
全自动反冲洗过滤器在自主研发生产原创的第一代全自动过滤器基础上，经历九代的技术改进和科技创新研制的第十代全自动过滤器，获得了国家发明专利。
克服了原有设备正常运行及排污两个过程相对独立，无法实现不间断运行的问题。
实现了反洗、排污和正常运行同时进行，即设备运行过程中保持全流量过滤，真正实现了设备的全自动无人值守，是各水系统处理的最佳选择。
二、应用条件1、系统水质酸碱性PH>总碱度<700mg/l (CaCO计)3计)总硬度+总碱度<800mg/l (CaCO32水温：<0-90℃（流经水处理器的水温）3水压< （特殊可制造<）4浓缩倍率<（指循环冷却水系统）5环境条件温度5℃-45℃湿度<90%（20℃以下）三、外形结构四、安装步骤及要求：1．打开包装箱，检查装箱设备型号与购物合同设备型号是否相符，装箱附件于清单是否一致，检查设备外观是否有损坏，如检查无异常，在进行安装。
2．将设备吊装到安装位置，吊装是严禁抓吊主机发射极部位，严禁碰撞控制器。
3.设备定位后将设备主机取下再焊接备用法兰，严禁定位后直接带主机焊接备用法兰，直接焊接有可能造成设备的永久损坏。
4.焊接完毕，待焊缝冷却后，再安装设备主机，安装时注意将控制器指示面板面向易于观察的方向。
5.设备主机安装完毕后，连接380 V，50HZ供电电源即可，用户电源插座控制器应小于米。
6.本设备安装具体操作及验收要求按照《采暖与卫生工程施工及验收规范》（GB242-82）有关规定执行。

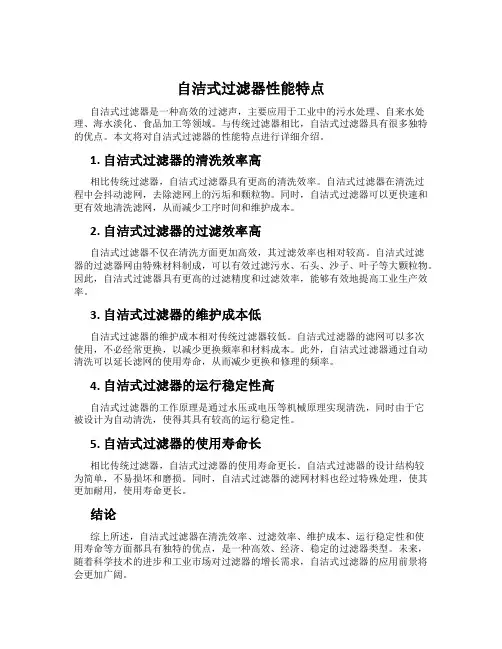

自洁式过滤器性能特点自洁式过滤器是一种高效的过滤声，主要应用于工业中的污水处理、自来水处理、海水淡化、食品加工等领域。
与传统过滤器相比，自洁式过滤器具有很多独特的优点。
本文将对自洁式过滤器的性能特点进行详细介绍。
1. 自洁式过滤器的清洗效率高相比传统过滤器，自洁式过滤器具有更高的清洗效率。
自洁式过滤器在清洗过程中会抖动滤网，去除滤网上的污垢和颗粒物。
同时，自洁式过滤器可以更快速和更有效地清洗滤网，从而减少工序时间和维护成本。
2. 自洁式过滤器的过滤效率高自洁式过滤器不仅在清洗方面更加高效，其过滤效率也相对较高。
自洁式过滤器的过滤器网由特殊材料制成，可以有效过滤污水、石头、沙子、叶子等大颗粒物。
因此，自洁式过滤器具有更高的过滤精度和过滤效率，能够有效地提高工业生产效率。
3. 自洁式过滤器的维护成本低自洁式过滤器的维护成本相对传统过滤器较低。
自洁式过滤器的滤网可以多次使用，不必经常更换，以减少更换频率和材料成本。
此外，自洁式过滤器通过自动清洗可以延长滤网的使用寿命，从而减少更换和修理的频率。
4. 自洁式过滤器的运行稳定性高自洁式过滤器的工作原理是通过水压或电压等机械原理实现清洗，同时由于它被设计为自动清洗，使得其具有较高的运行稳定性。
5. 自洁式过滤器的使用寿命长相比传统过滤器，自洁式过滤器的使用寿命更长。
自洁式过滤器的设计结构较为简单，不易损坏和磨损。
同时，自洁式过滤器的滤网材料也经过特殊处理，使其更加耐用，使用寿命更长。
结论综上所述，自洁式过滤器在清洗效率、过滤效率、维护成本、运行稳定性和使用寿命等方面都具有独特的优点，是一种高效、经济、稳定的过滤器类型。
未来，随着科学技术的进步和工业市场对过滤器的增长需求，自洁式过滤器的应用前景将会更加广阔。
1 绪论1.1 课题的来源及意义随着人类环境和资源保护意识的增强，如何合理地利用水、降低污水对环境所造成的污染，己经越来越引起人们的重视。
如何提高水的利用率，降低污水对环境造成的破坏，保护珍贵的水资源，对我们具有更加重要的现实意义。
工业生产和日常生活中所产生的废水，其实也是一种可再生的资源。
如果能够通过一定的技术手段对其进行回收处理和再次利用，就能大幅提高水的利用效率，同时也是缓解淡水资源匮乏的有效途径。
在水处理过程中，无论是原水净化还是污水的再处理，过滤始终是重要的环节，是对水进行深度处理的基础。
过滤的目的是去除水中的悬浮物、胶体杂质等，降低水的浊度和色度。
工业上一般把原水水质分为四类:很差水质、较差水质、一般水质和优良水质，针对不同的水质，要采用不同的过滤手段和设备[1]。
我国过滤与分离机械，不论是大型化、高参数产品的开发，节能型、多功能设备的研制，还是传统设备的机械化、自动化、智能化水平的提高与完善，都与世界存在着十分明显的差距。
目前很多企业使用的仍然是传统的单向流通过滤器，这种过滤器在过滤持续过程中，液体内的固态杂质被过滤元件截留在表面，逐步沉积，导致过滤元件两端压力差增大，过滤的效率随之下降。
为了克服上述缺点，近年来国内外开发研制了具备自清洗功能的过滤器。
这种过滤器不仅占地面积小，而且可以在不打断过滤连续性的同时，对过滤元件进行清洗，自动化程度较高，节省了人力资源，使过滤效率大大提高[2]。
1.2 自动清洗过滤器国内外发展状况自清洗过滤器的发源地是以色列，源于以色列属于极度缺水的国家。
以色列被迫开发了多样化的水资源管理技术和节水新技术。
他们首先发明自清洗过滤器并用于农业喷灌、滴灌并逐渐发展到工业及各行各业。
以色列的自清洗过滤器目前已在世界80多个国家和地区广泛应用。
美国依靠先进的科学技术也发展了多种自清洗过滤器，有影响的公司有:美国欧锐公司、美国全自动过滤器公司、美国施罗德工业公司和美国RPA工艺流程技术公司[3]。
自清洗过滤器结构与原理来源：互联网时刻：2020年1月24日11时17分一引言自清洗与传统的过滤设备相较是一种新型的过滤设备。
自清洗过滤器是将液体中的颗粒在必然条件下自动地过滤清除的分离过滤装置。
自清洗过滤器与传统的过滤器相较有如下特点：自动化程度高；压力损失小；没必要进行人工清除滤渣。
多数自清洗过滤器在清洗时能够不中断供水。
自清洗过滤器适用于工业、农业、市政、海水淡化进程等的分离过滤。
图 1 吸污式自清洗过滤器结构示意图二几种不同清污方式的自清自清洗过滤器依照清污方式分为如下几种：吸污式自清洗过滤器、刷式自清洗过滤器、转臂式自清洗过滤器和刮盘式自清洗过滤器。
下面别离介绍：吸污式自清洗过滤器工作原理过滤进程：污水从过滤器入口进入，然后从里向外通过滤网，比网孔大的杂质被拦截下来并积存在滤网的内表面形成滤饼，这些滤饼同时能够捕捉水中的一些更细小的杂质。
自清洗进程：压差开关持续地检测滤网内外的压差，当达到预设值时将传递信号到操纵箱启动清洗循环。
过滤器的清洗机构是作螺旋式上下运动的吸污器，它是空心结构，在它的轴线上按必然距离垂直均匀散布着假设干个吸污管。
吸污器与一个排污阀相通。
在排污阀打开时，过滤器内部水压与外部大气之间形成的压差使吸污管产生强劲吸力，水流从滤网外向内反向高速流动将杂质冲下来进入吸污器通过排污阀排出。
吸污器由一个连有丝杆装置的双向电机驱动，依照固定的转速作螺旋式的运动，如此多个吸嘴就能够吸遍整个滤网内表面，那个进程大约需要半分钟。
在整个反清洗进程中，系统不断流。
过滤器的整个运行由程序操纵器（ＰＬＣ）来操纵完成。
图１为北京化工大学与唐山陆凯科技一起研制的吸污式自清洗过滤器结构示用意。
图 2 刷式自清洗过滤器结构示意图刷式自清洗过滤器刷式自清洗为一种适用于恶劣环境的自清洗过滤器，关于不同的利用要求可配备３５００微米－２００微米的滤网。
过滤器的清洗进程由一个时刻监测过滤网双侧压差的压差开关来启动，通常情形下压差开关的预设值是０．０５Ｍｐａ。
(自动除污器)反冲洗过滤器使用说明书反冲洗过滤器主要用在水、蒸汽、油类等需要过滤的管网中。
由于我国地质结构复杂多含砂和灰质的特点；另外安装的管道中有不少的杂物，如焊渣、砂土等，不仅降低了水的质量，同时还影响了阀门密封件的密封性，因此需在管路的适当位置安装过滤器，以净化水质和满足流量需求。
过滤器的型式很多有直通式、角式、Y型等。
不管哪种型式，工作过一段时间后都需要将过滤器拆下进行清洗，否则就会因杂质特别是纤维附在过滤器拆下进行清洗，否则就会固杂费特别是纤维物附在过滤网上而堵塞网孔，影响流量。
要恢复原来的流量就需将管路使用，拆下过滤器清洗过滤网。
这样就影响了正常供水。
反冲洗过滤器本着不是水或少使水的原则来设计。
即不需要拆下过滤器，就能对过滤网进行清洗，达到清洁水质，保证流量的目的。
一、反冲洗过滤器的工作原理为正常工作状态水从左边向右流动，杂物流到排污口或附在过滤上。
需要排污时a、水正常流动，正常过水，打开排污口就可以将一部份杂质排出。
b、当纤维物糊在过滤网上不能按上述方法清洗过滤网时，首先将反冲洗过滤器前方的截止阀关闭。
开启排污口，利用水倒流反冲过滤器网的原理将物污冲下，从排污口排出。
c、过滤网孔面积的选择, 过滤网孔的总面积≥管道截面积的几倍：d、排污口的选择管道直径DN ≤125mm,，排污口选择管螺纹连接管道直径DN＞125mm ，排污口选择法兰连接三、反冲洗过滤器的安装与使用1、反冲洗过滤器安装在进水管道的各类配置阀的前端。
在过滤器的前方安装一个截止阀，在过滤器的下方安装一个排污阀，如图。
反冲洗过滤器可以水平安装，如图也可以垂直角度2、反冲洗过滤器的使用在管路正常工作状态时，截止阀为开启状态，排污阀为关闭状态。
在管路正常工作状态时，截止阀为开启状态，排污阀为关闭状态。
工作一段时间后排污法处有少量的少砂粒等，这时管路正常工作（通水），可以开启排污阀，进行少量排污。
当过滤网上糊上大量的纤维物而影响管路的流量时，就需要清洗过滤网。
【关键词】自清洗过滤器工作原理结构特点应用前景
引言
上海安巢在线控制技术有限公司为您阐述自清洗过滤器与传统的过滤设备相比是一种新型的过滤设备。
自清洗过滤器是将液体中的颗粒在一定条件下自动地过滤清除的分离过滤装置。
自清洗过滤器与传统的过滤器相比有如下特点：自动化程度高；压力损失小；不必进行人工清除滤渣。
多数自清洗过滤器在清洗时可以不间断供水。
自清洗过滤器适用于工业、农业、市政、海水淡化过程等的分离过滤。
图１吸污式自清洗过滤器结构示意图
１、国外厂家情况
以色列有多家自清洗过滤器生产厂，规模最大的公司有两家：以色列阿米亚德（Ａｍｉａｄ）公司和以色列阿科（Ａｒｋａｌ）公司。
以色列福特马特（ＦＩＬＴＯＭＡＴ）过滤有限公司也是一个有名的公司，但现在已成为以色列阿米亚德（Ａｍｉａｄ）公司的一个子公司。
以色列的自清洗过滤器目前已在世界８０多个国家和地区广泛应用。
以色列政府对水工业的重视促进了以色列自清洗过滤器的发展。
美国依靠先进的科学技术也发展了多种自清洗过滤器，有影响的公司有：美国欧锐（Ｏ
ｒｉｖａｌ）公司、美国全自动过滤器公司（ＡＵＴＯＭＡＴＩＣＦＩＬＴＥＲＳ，ＩＮＣ．）、美国施罗德（ｓｃｈｒｏｅｄｅｒ）工业公司和美国ＲＰＡ工艺流程技术公司（ＲＰＡＰｒｏｃｅｓｓＴｅｃｈｎｏｌｏｇｉｅｓ）。
２、几种不同清污方式的自清
自清洗过滤器根据清污方式分为如下几种：吸污式自清洗过滤器、刷式自清洗过滤器、转臂式自清洗过滤器和刮盘式自清洗过滤器。
下面分别介绍：
（１）吸污式自清洗过滤器工作原理［１］
过滤过程：污水从过滤器进口进入，然后从里向外通过滤网，比网孔大的杂质被拦截下来并积累在滤网的内表面形成滤饼，这些滤饼同时能够捕捉水中的一些更细小的杂质。
自清洗过程：压差开关持续地检测滤网内外的压差，当达到预设值时将传递信号到控制箱启动清洗循环。
过滤器的清洗机构是作螺旋式上下运动的吸污器，它是空心结构，在它的轴线上按一定距离垂直均匀分布着若干个吸污管。
吸污器与一个排污阀相通。
在排污阀打开时，过滤器内部水压与外部大气之间形成的压差使吸污管产生强劲吸力，水流从滤网外向内反向高速流动将杂质冲下来进入吸污器通过排污阀排出。
吸污器由一个连有丝杆装置的双向电机驱动，按照固定的转速作螺旋式的运动，这样多个吸嘴就能吸遍整个滤网内表面，这个过程大约需要半分钟。
在整个反清洗过程中，系统不断流。
过滤器的整个运行由程序控制器（ＰＬＣ）来控制完成。
图１为北京化工大学与唐山陆凯科技有限公司共同研制的吸污式自清洗过滤器结构示意图。
图２刷式自清洗过滤器结构示意图
（２）刷式自清洗过滤器
刷式自清洗过滤器为一种适用于恶劣环境的自清洗过滤器，对于不同的使用要求可配备３５００微米－２００微米的滤网。
过滤器的清洗过程由一个时刻监测过滤网两侧压差的压差开关来启动，通常情况下压差开关的预设值是０．０５Ｍｐａ。
当过滤器滤网两侧压差达到预设值时，过滤器将开始自清洗过程，整个自清洗过程包含两个步骤：打开位于过滤器端盖上的排污阀；电机带动滤网内的不锈钢刷转动，被滤网所捕捉的杂质被钢刷刷下并从排污阀排出。
整个清洗过程耗时约２０秒，清洗时系统不断流，过滤器的整个运行过程由随机配备的一个控制箱来控制。
图２为北京化工大学与唐山陆凯科技有限公司共同研制的刷式自清洗过滤器结构示意图。
（３）转臂式自清洗过滤器
转臂式自清洗过滤器是一种集约化的过滤器，多个滤筒安装于一个过滤器筒体内，结构紧凑。
转臂式自清洗过滤器用于去除低粘度介质中的固体颗粒。
需过滤的介质从内向外流过过滤器的楔形网滤筒，固体颗粒截留在滤筒内侧。
随着污染物的增多，过滤器污染侧和清洁侧之间的压差增大。
若压差达到设置的触发压差便开始自动反冲洗。
反冲洗时．齿轮电动机转动欲清洗滤筒下面的冲洗臂，进入反冲洗状态的滤筒的原料液流被中断。
反冲洗阀开启，滤液侧和反冲洗管路之间的压降把一小部分滤液逆
向冲入欲清洗的滤筒。
聚积在滤筒内侧的污染颗粒物被松开并通过冲洗臂冲进反冲洗管路。
每个滤筒的反冲洗时间一过，反冲洗阀立即关闭。
这样所有滤筒被依次清洗。
所有滤筒都被清洗后，反冲洗循环结束。
转臂式自清洗过滤器可以用来除去工业用水和海水中的固体杂质。
转臂式自清洗过滤器常用于保护重要设备，如冷却系统、化学和水处理装置等。
图３为转臂式自清洗过滤器结构示意图。
（４）盘式自清洗过滤器
刮盘式自清洗过滤器不仅可应用于低粘度的含固液体分离，还可以用于高粘度的含固液体分离。
工作过程如下：过滤：需过滤流体被压入过滤器内腔，流体自内而外穿过滤芯，大于过滤元件缝隙的杂质被滞留在滤网的内表面，澄清流体穿过缝隙由出液口排出。
自清洗：一个带有弹簧的清洗圆盘，在滤芯内部上下运动来清除聚集在滤网内表面的滤渣。
在清洗圆盘下行过程中，任何残留的滤渣都被驱至集渣室，从而很容易被彻底清除。
在清洗圆盘上行过程中，滤渣从滤网表面被去除。
系统工艺流体（带压）驱滤渣穿过清洗圆盘至集渣室。
图４为刮盘式自清洗过滤结构示意图。
３、自清洗过滤器的应用前景展望
自清洗过滤器在工业方面可应用于：水源水过滤、冷却水过滤、工艺水过滤，及废水处理等。
自清洗过滤器的应用可提高换热装置的效率，可延长轧钢设备的寿命，可保护膜分离设备的分离膜。
在农业方面可应用于：农业灌溉、草地灌溉、园艺灌溉，对各种灌溉设备（喷头，滴灌管、雾化喷头等）提供完善保护。
自清洗过滤器的发源地是以色列，源于以色列属于极度缺水的国家。
以色列被迫开发了多样化的水资源管理技术和节水新技术。
他们首先发明自清洗过滤器并用于农业喷灌、滴灌并逐渐发展到工业及各行各业。
我国同样面临水资源短缺的问题。
以海河流域为例：海河流域人口密集，大中城市众多，流域内有北京、天津，以及石家庄、唐山，海河流域３０多万平方公里，是１１个以色列面积，人均水资源与以色列相当。
石油、化工、钢铁业的高速发展，对实行清洁生产也提出了更高的要求。
自清洗过滤器在石油、化工、钢铁、电力有很多应用，是清洁生产的重要装备。
随着我国水资源的紧缺、工业的高速发展、环境的恶化，自清洗过滤器必将获得越来越多的重视。
前联合国秘书长德奎利亚尔曾讲到：“过去人类最可怕的是战争，未来人类最可怕的是淡水资源的紧缺”。
我国的工业水重复利用和再生利用程度较低，水工艺比较落后，用水效率较低。
这些都预示着自清洗过滤器会在我国有较快的发展。
