电阻电路的分析原理及应用1. 引言电阻电路是电子电路中最基本的电路之一,其在各种电子设备和系统中都有广泛的应用。
本文将介绍电阻电路的分析原理,包括欧姆定律、串并联电阻等基本概念,并探讨其在实际应用中的一些常见应用场景。
2. 电阻电路的基本原理电阻电路的基本原理是基于欧姆定律,即电流与电压之间的线性关系。
根据欧姆定律,电流I等于电压V与电阻R之间的比值,即I = V / R。
在直流电路中,电阻是一个恒定的元件,其阻值不随电压和电流的变化而改变。
3. 欧姆定律的应用欧姆定律是电阻电路分析的基础,可应用于解析和计算电路中的电流、电压和电阻之间的关系。
下面是一些常见的欧姆定律应用场景:•计算电阻:已知电压和电流,可以使用欧姆定律的公式R = V / I来计算电阻的值。
•计算电流:已知电压和电阻,可以使用欧姆定律的公式I = V / R来计算电流的值。
•计算电压:已知电流和电阻,可以使用欧姆定律的公式V = I * R来计算电压的值。
4. 串联电阻电路串联电阻电路是指多个电阻按照顺序连接在一起的电路。
在串联电阻电路中,电流在各个电阻之间是相等的,而总电压是各个电阻电压之和。
串联电阻的总电阻可以通过将各个电阻的阻值相加得到。
串联电阻电路的应用场景包括: - 分压电路:在电路中引入串联电阻来实现不同电压的输出,常见于电源供电和信号调节等场景。
- 高精度测量:串联电阻可用于精确测量电流或电压时,提供较高的精度和稳定性。
5. 并联电阻电路并联电阻电路是指多个电阻按照平行连接的方式连接在一起的电路。
在并联电阻电路中,总电流是各个电阻电流之和,而总电压在各个电阻之间是相等的。
并联电阻的总电阻可以通过将各个电阻的倒数相加后再取倒数得到。
并联电阻电路的应用场景包括: - 分流电路:在电路中引入并联电阻来实现不同电流的分流,常见于功率分配和电路保护等场景。
- 扩展电路:并联电阻可用于扩展电路的容量和功率,提供更高的电流承载能力。
电阻与欧姆定律电阻是指材料对电流流动的阻碍程度,是电路中重要的基本参数。
欧姆定律是描述电阻与电流、电压之间关系的基本定律。
本文将详细介绍电阻和欧姆定律的相关概念、公式以及应用。
一、电阻的概念和单位电阻是指材料对电流运动的阻碍程度,常用符号为R,单位为欧姆(Ω)。
电阻的大小取决于材料本身的特性,例如材料的导电性质、长度、横截面积等。
电阻与电流流过的截面积成反比,与电流流过的长度成正比。
二、欧姆定律的表达式欧姆定律是描述电阻与电流、电压之间关系的基本定律,可以用以下公式表示:U = IR其中U表示电压(单位为伏特),I表示电流(单位为安培),R表示电阻(单位为欧姆)。
三、欧姆定律的应用欧姆定律是电路分析中最基本的定律之一,广泛应用于各种电路和电器设备中。
通过欧姆定律,我们可以计算电阻、电流或电压的大小,也可以确定电路中其他元件的参数。
1. 计算电阻根据欧姆定律的公式,我们可以通过已知的电压和电流来计算电阻的大小。
例如,如果我们测量到一个电路中的电压为5伏特,电流为2安培,那么根据欧姆定律可得电阻为2.5欧姆。
2. 计算电流如果已知电阻和电压,我们可以利用欧姆定律来计算电流的大小。
例如,某电路中的电压为10伏特,电阻为3欧姆,那么根据欧姆定律可得电流为3.33安培。
3. 计算电压当已知电阻和电流时,我们可以应用欧姆定律计算电压。
例如,某电路中的电阻为4欧姆,电流为2安培,那么根据欧姆定律可得电压为8伏特。
四、电阻的分类和特性根据电阻的性质和应用,可以将电阻分为固定电阻和可变电阻。
1. 固定电阻固定电阻是指阻值固定不变的电阻。
常见的固定电阻有炭膜电阻、金属膜电阻、金属氧化物电阻等。
固定电阻在电路中常用来限制电流、分压、分流等。
2. 可变电阻可变电阻是指阻值可以调节的电阻。
可变电阻的阻值可以通过旋钮或滑动变片来调节。
可变电阻在电路中常用于调节电流、电压和信号的幅度等。
电阻的另一重要特性是功率耗散能力。
功率可以通过以下公式来计算:P = IV其中P表示功率(单位为瓦特),I表示电流,V表示电压。

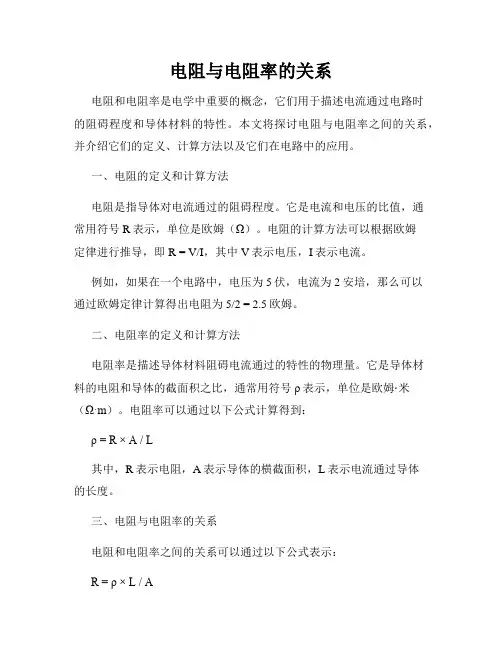

电阻与电阻率的关系电阻和电阻率是电学中重要的概念,它们用于描述电流通过电路时的阻碍程度和导体材料的特性。
本文将探讨电阻与电阻率之间的关系,并介绍它们的定义、计算方法以及它们在电路中的应用。
一、电阻的定义和计算方法电阻是指导体对电流通过的阻碍程度。
它是电流和电压的比值,通常用符号R表示,单位是欧姆(Ω)。
电阻的计算方法可以根据欧姆定律进行推导,即R = V/I,其中V表示电压,I表示电流。
例如,如果在一个电路中,电压为5伏,电流为2安培,那么可以通过欧姆定律计算得出电阻为5/2 = 2.5欧姆。
二、电阻率的定义和计算方法电阻率是描述导体材料阻碍电流通过的特性的物理量。
它是导体材料的电阻和导体的截面积之比,通常用符号ρ表示,单位是欧姆·米(Ω·m)。
电阻率可以通过以下公式计算得到:ρ = R × A / L其中,R表示电阻,A表示导体的横截面积,L表示电流通过导体的长度。
三、电阻与电阻率的关系电阻和电阻率之间的关系可以通过以下公式表示:R = ρ × L / A该公式表明,电阻正比于电阻率和电流通过导体的长度,反比于导体的横截面积。
根据上述公式,可以得出以下结论:1. 导体材料的电阻率越大,相同长度和横截面积的导体具有更大的电阻。
2. 导体材料的电阻率和导体的长度成正比,即相同材料的导体,长度越长,电阻越大。
3. 导体材料的电阻率和导体的横截面积成反比,即相同材料的导体,横截面积越大,电阻越小。
四、电阻和电阻率的应用电阻和电阻率在电路中具有重要的应用价值。
它们的理论基础为电路设计、电流控制和功率管理提供了依据。
1. 电路设计:通过调整电阻的大小和电阻率,可以实现对电流的精确控制。
在电路中加入电阻可以实现电压的分压和电流的限制。
2. 电流控制:在电路中加入合适的电阻,可以限制电流的大小。
例如,为LED灯串联一个适当的电阻,可以保护LED免受过大电流的损害。
3. 功率管理:电阻和电阻率的概念在功率管理中起着关键作用。
电阻与欧姆定律电阻是电流通过时的阻碍力,是电路中重要的物理量之一。
欧姆定律是描述电流、电压和电阻之间关系的基本定律。
本文将介绍电阻的概念和计算方法,并详细阐述欧姆定律的原理和应用。
一、电阻的概念和计算方法电阻是指电流在电路中通过时所遇到的阻碍力。
其单位为欧姆(Ω),常用符号为R。
电阻的大小取决于电路中的材料以及电流通过的路径长度和横截面积。
常见的电阻材料有金属、电解液和半导体等。
电阻的大小可以通过欧姆定律进行计算,欧姆定律表明电流I、电压U和电阻R之间的关系为U = I × R。
根据这个公式,可以推导出另外两个公式,即I = U / R和R = U / I。
这些公式在电路分析和设计中非常常用。
二、欧姆定律的原理和应用欧姆定律是由德国物理学家Georg Simon Ohm在19世纪初发现并提出的。
欧姆定律的基本原理是电流与电压成正比,与电阻成反比。
即在恒温下,电流I随着电压U的增加而增加,随着电阻R的增加而减小。
欧姆定律的应用非常广泛。
首先,它可以用来计算电路中的电流、电压和电阻的数值关系,为电路的设计和分析提供了基础。
其次,欧姆定律还可以用来判断电路中是否存在故障,例如当电阻值异常时,根据欧姆定律计算得到的电流与实际测量的电流有差别,就可以判断电路中可能存在问题。
此外,欧姆定律还可以应用于家庭用电、电子设备、电动车等各个方面。
三、电阻与材料的关系电阻的大小与电路中的材料有很大的关系。
一般来说,金属具有较低的电阻,而半导体和电解液具有较高的电阻。
金属的电阻主要受材料的导电性能和温度影响。
导电性能好的金属,如铜和银,具有较低的电阻。
温度对金属电阻的影响是由于温度升高时,电子与金属离子碰撞的频率增加,导致电阻增加。
半导体的电阻主要由材料的本征性质和掺杂程度决定。
半导体的电阻可以通过控制掺杂浓度和施加外部电场来调节。
这也是为什么半导体可以被广泛应用于电子器件中的原因。
电解液的电阻则主要取决于溶液中的离子浓度和温度。
电阻与欧姆定律电阻是电路中一种重要的元件,它对电流的流动起到了重要的限制和控制作用。
而欧姆定律是描述电流、电压和电阻之间关系的基本定律。
本文将探讨电阻的概念、电阻的计算公式及其单位,并详细介绍欧姆定律的原理和应用。
一、电阻的概念电阻是电路中一种阻碍电流流动的物理量,它通过消耗电能将电能转化为其他形式的能量,如热能、光能等。
电阻的大小决定了电流的大小,单位为欧姆(Ω),符号为R。
电阻的值可以根据电路中的材料、长度、横截面积和温度等因素确定。
二、电阻的计算公式在直流电路中,根据欧姆定律,电阻的计算公式可以表示为:R = U / I其中,R表示电阻的值(单位:欧姆),U表示电压的值(单位:伏特),I表示电流的值(单位:安培)。
根据欧姆定律可以得出,电阻和电流成反比,电压和电流成正比。
当给定电压和电流的值时,可以通过计算得到电阻的大小。
三、欧姆定律的原理和应用欧姆定律是由德国物理学家乔治·西蒙·欧姆于1827年发现的,它描述了直流电路中电流、电压和电阻之间的关系。
根据欧姆定律,我们可以得出以下两个关系式:I = U / RU = I * R其中,I表示电流的值,U表示电压的值,R表示电阻的值。
欧姆定律的应用非常广泛。
在电路设计和分析中,我们经常利用欧姆定律来计算电路中的电流、电压和电阻。
通过调整电压和电阻的值,我们可以控制电路中的电流大小,从而实现对电路的控制和调节。
此外,在实际应用中,欧姆定律也可以用于检测电路中的故障。
通过测量电路中的电流和电压,我们可以判断电阻是否正常工作,从而找到故障的原因并修复。
四、电阻的种类和特性根据材料的不同,电阻可以分为固定电阻和可变电阻。
固定电阻是指电阻值在使用过程中不会发生变化的电阻。
常见的固定电阻包括炭膜电阻、金属膜电阻和电解电容器等。
可变电阻是指电阻值可以在一定范围内调节的电阻。
可变电阻常用于调节电路中的电流或电压,以满足实际应用的需求。
常见的可变电阻包括电位器和变阻器等。

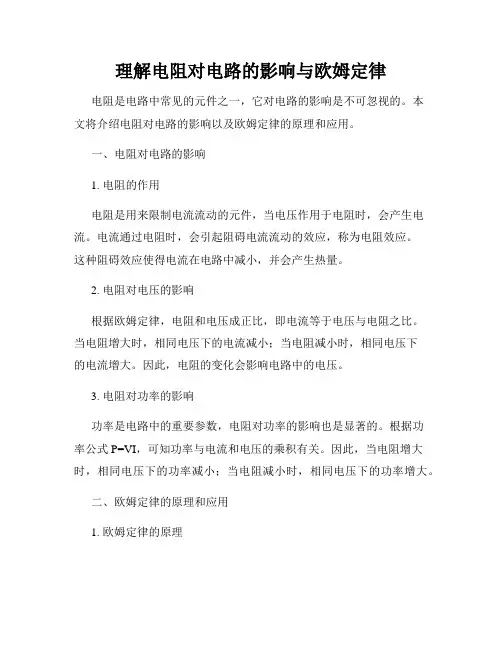

理解电阻对电路的影响与欧姆定律电阻是电路中常见的元件之一,它对电路的影响是不可忽视的。
本文将介绍电阻对电路的影响以及欧姆定律的原理和应用。

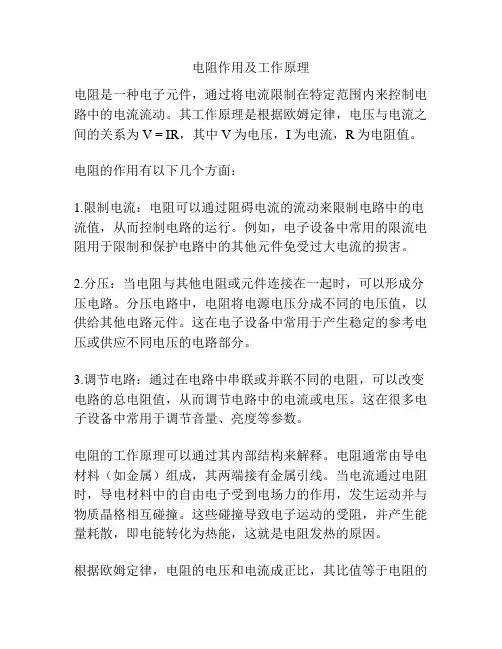

一、电阻对电路的影响1. 电阻的作用电阻是用来限制电流流动的元件,当电压作用于电阻时,会产生电流。
电流通过电阻时,会引起阻碍电流流动的效应,称为电阻效应。
这种阻碍效应使得电流在电路中减小,并会产生热量。
2. 电阻对电压的影响根据欧姆定律,电阻和电压成正比,即电流等于电压与电阻之比。
当电阻增大时,相同电压下的电流减小;当电阻减小时,相同电压下的电流增大。
因此,电阻的变化会影响电路中的电压。
3. 电阻对功率的影响功率是电路中的重要参数,电阻对功率的影响也是显著的。
根据功率公式P=VI,可知功率与电流和电压的乘积有关。
因此,当电阻增大时,相同电压下的功率减小;当电阻减小时,相同电压下的功率增大。
二、欧姆定律的原理和应用1. 欧姆定律的原理欧姆定律是描述电流、电压和电阻之间关系的基本定律。
它表明,在恒温条件下,电阻两端的电压与通过电阻的电流成正比。
数学表达式为V=IR,其中V表示电压,I表示电流,R表示电阻。
欧姆定律形成了电路分析和设计的基础。
2. 欧姆定律的应用欧姆定律广泛应用于各种电路中。
通过欧姆定律,我们可以根据已知电压和电阻来计算电流,或者通过已知电流和电阻来计算电压。
欧姆定律也为电路中元件的选择和设计提供了理论依据。
三、电阻的类型1. 固定电阻固定电阻是最常见的电阻类型,其电阻值是固定的,不易改变。
在电路设计中,我们常用固定电阻来控制电流大小或者分压。
2. 可变电阻可变电阻是能够调节电阻值的电阻元件。
通过调节可变电阻的电阻值,可以实现对电路电流、电压的调节。
3. 热敏电阻热敏电阻是一种根据温度变化而改变电阻值的电阻元件。
在温度感应和控制电路中,热敏电阻常被使用。
4. 光敏电阻光敏电阻是一种根据光照强度变化而改变电阻值的电阻元件。
它常被应用于光敏感应电路和自动控制系统中。

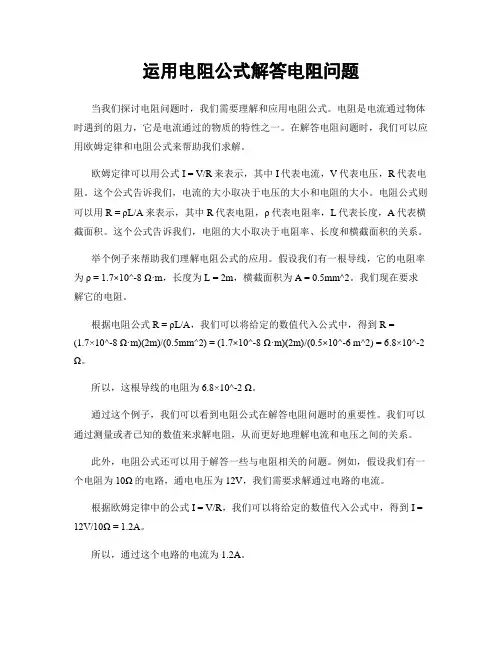

运用电阻公式解答电阻问题当我们探讨电阻问题时,我们需要理解和应用电阻公式。
电阻是电流通过物体时遇到的阻力,它是电流通过的物质的特性之一。
在解答电阻问题时,我们可以应用欧姆定律和电阻公式来帮助我们求解。
欧姆定律可以用公式I = V/R来表示,其中I代表电流,V代表电压,R代表电阻。
这个公式告诉我们,电流的大小取决于电压的大小和电阻的大小。
电阻公式则可以用R = ρL/A来表示,其中R代表电阻,ρ代表电阻率,L代表长度,A代表横截面积。
这个公式告诉我们,电阻的大小取决于电阻率、长度和横截面积的关系。
举个例子来帮助我们理解电阻公式的应用。
假设我们有一根导线,它的电阻率为ρ = 1.7×10^-8 Ω·m,长度为L = 2m,横截面积为A = 0.5mm^2。
我们现在要求解它的电阻。
根据电阻公式R = ρL/A,我们可以将给定的数值代入公式中,得到R =(1.7×10^-8 Ω·m)(2m)/(0.5mm^2) = (1.7×10^-8 Ω·m)(2m)/(0.5×10^-6 m^2) = 6.8×10^-2 Ω。
所以,这根导线的电阻为6.8×10^-2 Ω。
通过这个例子,我们可以看到电阻公式在解答电阻问题时的重要性。
我们可以通过测量或者已知的数值来求解电阻,从而更好地理解电流和电压之间的关系。
此外,电阻公式还可以用于解答一些与电阻相关的问题。
例如,假设我们有一个电阻为10Ω的电路,通电电压为12V,我们需要求解通过电路的电流。
根据欧姆定律中的公式I = V/R,我们可以将给定的数值代入公式中,得到I = 12V/10Ω = 1.2A。
所以,通过这个电路的电流为1.2A。
通过这个例子,我们可以看到电阻公式在解答电流问题时的实用性。
我们可以根据给定的电阻和电压求解电流,从而更好地理解电路中的电流分布和电阻的作用。
总结来说,电阻公式在解答电阻问题时起着重要的作用。

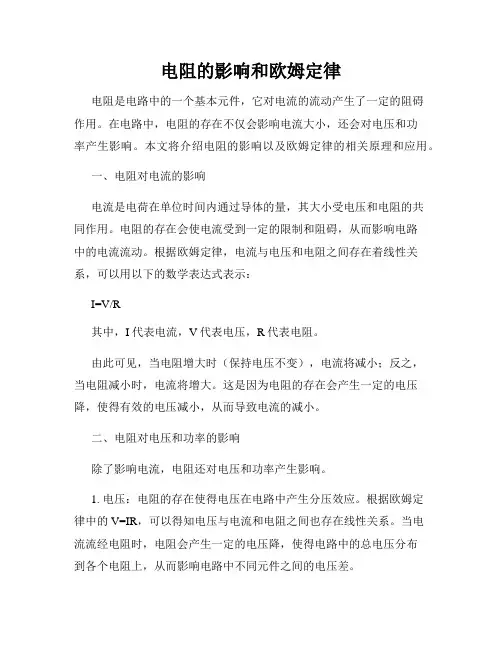

电阻的影响和欧姆定律电阻是电路中的一个基本元件,它对电流的流动产生了一定的阻碍作用。
在电路中,电阻的存在不仅会影响电流大小,还会对电压和功率产生影响。
本文将介绍电阻的影响以及欧姆定律的相关原理和应用。
一、电阻对电流的影响电流是电荷在单位时间内通过导体的量,其大小受电压和电阻的共同作用。
电阻的存在会使电流受到一定的限制和阻碍,从而影响电路中的电流流动。
根据欧姆定律,电流与电压和电阻之间存在着线性关系,可以用以下的数学表达式表示:I=V/R其中,I代表电流,V代表电压,R代表电阻。
由此可见,当电阻增大时(保持电压不变),电流将减小;反之,当电阻减小时,电流将增大。
这是因为电阻的存在会产生一定的电压降,使得有效的电压减小,从而导致电流的减小。
二、电阻对电压和功率的影响除了影响电流,电阻还对电压和功率产生影响。
1. 电压:电阻的存在使得电压在电路中产生分压效应。
根据欧姆定律中的V=IR,可以得知电压与电流和电阻之间也存在线性关系。
当电流流经电阻时,电阻会产生一定的电压降,使得电路中的总电压分布到各个电阻上,从而影响电路中不同元件之间的电压差。
2. 功率:根据功率公式P=VI,可以推导出功率与电流和电阻之间的关系。
在电路中,电阻会通过转换电能为热能,并产生一定的热功率。
当电阻增大时,电流减小,从而导致电阻消耗的功率减小。
反之,当电阻减小时,电流增大,功率也会随之增大。
三、欧姆定律的应用欧姆定律是描述电阻对电流和电压影响的重要定律,它在电路分析和设计中有着广泛的应用。
1. 电路分析:欧姆定律提供了计算电流、电压和电阻之间关系的数学工具。
通过欧姆定律,我们可以根据已知条件求解未知电流、电压或电阻的数值。
这对于电路的分析、故障排除和性能评估非常重要。
2. 电路设计:在电路设计中,根据所需的电流和电压要求,可以选择适当的电阻大小。
通过欧姆定律,我们可以根据设计要求计算所需的电阻值,从而选取合适的电阻元件。
3. 电阻的特性研究:欧姆定律还可以用于研究电阻的特性和行为。
各类电阻的简介、分类和应用
电阻,英文名resistance,通常缩写为R,它是导体的一种基本性质,与导体的尺寸、材料、温度有关。
欧姆定律说,I=U/R,那么R=U/I,电阻的基本单位是欧姆,用希腊字母“Ω”表示,有这样的定义:导体上加上一伏特电压时,产生一安培电流所对应的阻值。
电阻的主要职能就是阻碍电流流过。
事实上,“电阻”说的是一种性质,而通常在电子产品中所指的电阻,是指电阻器这样一种元件。
师傅对徒弟说:“找一个100欧的电阻来!”,指的就是一个“电阻值”为100欧姆的电阻器,欧姆常简称为欧。
表示电阻阻值的常用单位还有千欧(kΩ),兆欧(MΩ)。
电阻是最容易理解的元件、也是应用最广泛的电子元器件,大约占所有电子元器件的35%。
按照电阻的材料分类解释:碳膜电阻器
碳膜电阻器是将通过真空髙温热分解的结晶碳沉积在柱形或管形的陶瓷骨架上制成的。
用控制碳膜的厚度和刻槽来控制电阻值。
碳膜电阻器的外形和结构如图2所示。
碳膜电阻器
碳膜电阻器有良好的稳定性,负温度系数小,高频特性好,受电压和频率影响较小,噪声电动较小,脉冲负荷稳定,阻值范围宽,制作工艺简单,生产成本低,所以非常广泛地应用在各种电子产品中。
金属膜电阻器
金属膜电阻器是将金属或合金材料用真空加热蒸发在瓷基体上形成一层薄膜而制成的,也有采用高温分解、化学沉积和烧渗等方法制成的,外形和结构如图3所示。
图3 金属膜电阻器
金属膜电阻器稳定性和耐热性能好,温度系数小,工作频率范围大,噪声电动势很小,常在高频电路中使用。

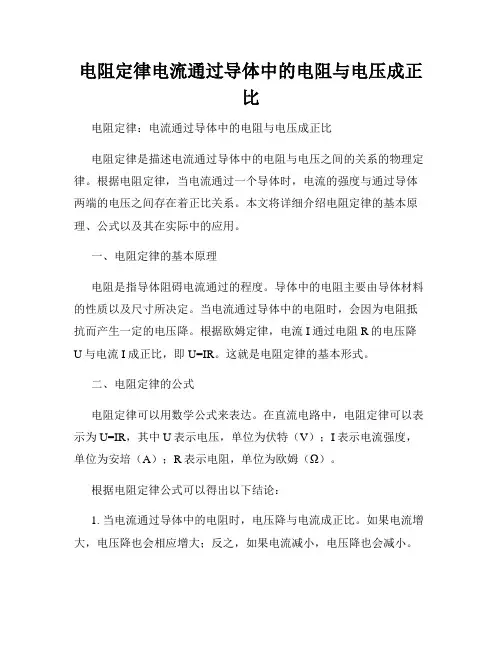

电阻定律电流通过导体中的电阻与电压成正比电阻定律:电流通过导体中的电阻与电压成正比电阻定律是描述电流通过导体中的电阻与电压之间的关系的物理定律。
根据电阻定律,当电流通过一个导体时,电流的强度与通过导体两端的电压之间存在着正比关系。
本文将详细介绍电阻定律的基本原理、公式以及其在实际中的应用。
一、电阻定律的基本原理电阻是指导体阻碍电流通过的程度。
导体中的电阻主要由导体材料的性质以及尺寸所决定。
当电流通过导体中的电阻时,会因为电阻抵抗而产生一定的电压降。
根据欧姆定律,电流I通过电阻R的电压降U与电流I成正比,即U=IR。
这就是电阻定律的基本形式。
二、电阻定律的公式电阻定律可以用数学公式来表达。
在直流电路中,电阻定律可以表示为U=IR,其中U表示电压,单位为伏特(V);I表示电流强度,单位为安培(A);R表示电阻,单位为欧姆(Ω)。
根据电阻定律公式可以得出以下结论:1. 当电流通过导体中的电阻时,电压降与电流成正比。
如果电流增大,电压降也会相应增大;反之,如果电流减小,电压降也会减小。
2. 当电阻不变时,电流强度与电压成正比。
如果电压增大,电流强度也会相应增大;反之,如果电压减小,电流强度也会减小。
3. 当电压不变时,电流强度与电阻成反比。
如果电阻增大,电流强度会减小;反之,如果电阻减小,电流强度会增大。
三、电阻定律的实际应用电阻定律在电路设计和电子设备中具有广泛的应用。
以下是一些常见的应用场景:1. 电路设计:在电路设计中,电阻定律用于计算电流和电压之间的关系,从而确定电路中各个元件的参数。
通过合理地选择电阻值,可以控制电流的大小和方向,实现电路的正常运行。
2. 电子设备:电子设备中的电路板通常包含大量的电阻元件。
通过电阻定律,可以根据系统的需求选择适当的电阻,从而实现电路板上各部分之间的电流控制。
3. 电器安全:电阻定律的理论基础可以应用于电器安全领域。
例如,通过在电路中引入适当的电阻器,可以限制电流的大小,从而保护电器设备和用户的安全。
电阻及电阻定律的应用
2.关于材料的电阻率,下列说法中正确的是( )
A .把一根长导线截成等长的三段,则每段的电阻率都是原来的1/3
B .材料的电阻率随温度的升高而增大
C .纯金属的电阻率较合金的电阻率小
D .电阻率是反映材料导电性能好坏的物理量,电阻率越大的导体对电流的阻碍作用越大
解析:材料的电阻率与长度无关,选项A 错误;半导体材料的电阻率随温度升高而减小,故选项B 错误;纯金属的电阻率较合金的电阻率小,选项C 正确;电阻率大的导体,电阻不一定大,故选项D 错误.
答案:C
4.如图所示,厚薄均匀的矩形金属薄片边长PQ =10 cm ,QN =5 cm ,当将A 与B 接入电压为U 的电路中时,电流强度为1 A ,若将C 与D 接入电压为U 的电路中,则电流为( )
A .4 A
B .2 A
C.12 A
D.14 A
解析:设金属薄片厚度为d ,当将A 、B 和C 、D 接入电路时电
阻分别为R 1、R 2.由R =ρl S 知,R 1∶R 2=4∶1,由I =U R 可知,I 1∶I 2=
1∶4,故流过C 与D 的电流为4 A ,选项A 正确.
答案:A
11.(15分)如图甲所示为一测量电解液电阻率的玻璃容器,P 、Q 为电极,设a =1 m ,b =0.2 m ,c =0.1 m ,当里面注满某电解液,且P 、Q 加上电压后,其UI 图线如图乙所示,当U =10 V 时,求电解液的电阻率ρ是多少?
解析:由题图乙可求得电解液的电阻为
R =U I =105×10-3
Ω=2 000 Ω 由题图甲可知电解液长为:l =a =1 m
截面积为S =bc =0.02 m 2
结合电阻定律R =ρl S 得
ρ=RS l =2 000×0.021
Ω·m =40 Ω·m . 答案:40 Ω·m。
